大家好，这里是教练创业编本章节的话给大家讲解怎么去给我们创建的这些有线库设置一个分类。 首先我们在设置里面，然后找到这一个系统，然后有一个分类，这里的话我们可以就是呃，这里创建一级分类和二级分类， 然后的话这里的话是我们的一个裤的所有者，或者是如果是扣端离线模式的话，这里是双线的那些软件裤的一个裤别， 然后的话这里有包裤、封装裤，还有不用图块三点模型，每一种裤类型都可以分别给他创建一个 基建的库分类，一级分类和二级分类。比如说我这里 创了一个店主，然后我二十分内创了一个贴片店主，我这里也可以插创建一个插件店主 推车，然后我再创建一个，嗯，精密店主， ok， 然后这个店主的话他就只有三个二级分类了，这里是一级的，这里可以根据自己的一个需要进行一个调整，然后双击可以修改他， 然后调整他的一个顺序，然后点应用，这个是气垫裤的防护风筝裤也是一起类推， 然后进行一个设置，这个时候我们再去新建一个期间的时候，比如说这个是 这里我们可以就是点击这一个新刚才所创建的一些分类，刚才我们创建了一个精密店主， 好，我选用他，你也可以选择一级分类或者二级分类都可以，我们选择一个二级分类，然后点这里的话可以再次进入那个管理管理弹窗，点这里的话也可以进入这个管理弹窗，是是一样的，然后点击之后的话我们就保存， 然后我这个裤我随便换一个，好，保存一下。 然后我们怎么去编辑再次编辑他呢？我们在底部这里打开底部面板，然后找到个人刚才手中的那个七键，这里七键比如说是这个，然后我右键 再去编辑这个器件，这个时候的话，这里他可以点这个移除这个分类，也可以点击这里，然后去切换另外一个分类，然后点完之后，然后点确认，这个时候的话我们就可以看到在这里刚才就切换到这边来了。我们第一次是在金密店主这边的 这里还可以优先刷新一下这个分类表，这里的分类的话都是从这里面去读出来的，从这里面去读出来的，所以的话要改呀，在这里面去直接就改。如果要 刚才是单个去改这一个分类，假如说你要批量去改的话，可以在这边去点一下批量修改分类，我们勾选所需要的一些基建，然后批量修改分类，点一下， 再去把选择一个新的分类点确认，再点确认一下这里的话，他们全部都会改成这边的一个分类了。好，谢谢大家。

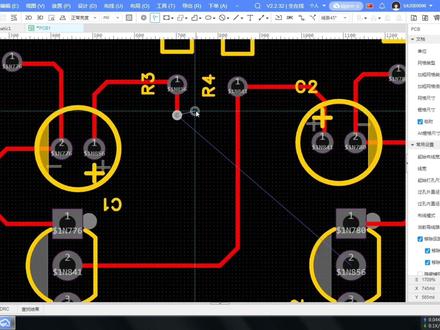

大家好，这里跟大家讲解一下怎么使用这个自动布线，然后我们打开一个 pc 之后呢，我们先把这些原漆键进行一个布局， 布好局之后，然后我们要确保这个边框是已经闭合的，并且没有这个原件在这个边框外面，这里的焊盘在边框外面也是不行的。然后呢我们在布局拆单，然后点击这个自动布线， 这里我们可以设置这个布线拐角是四十五度还是九十度，然后已经有的布线的过孔和导线是否要保留，然后的话这里可以是一个速度优先集，他是以速度优先呢？还是说完成度优先，如果说完成度优先的话， 他的不不限时间会更长一些，然后这些过孔数量，然后过孔数量越多的话，他的完成度和那个完呃就会越高，不通率会更高。 然后这个步行优先集呢是指，呃根据这些网络名以哪些网络名来进行 优先？顺序进行不限，默认的话就是程序独到的那个网络名顺序，然后随机的话是随机的，根据 pcb 的这一个网络随机的进行一个不限，然后的话这里自定义网络名优先， 这一网络名是指这个没有这个美元服开头的这些网络名，然后 然后的话焊盘从多到少，就根据这些网络名的一个网络名的所光亮的焊盘数量 有多到少，然后焊盘有所到多，然后焊盘从远到近，远到近的话是指这一个这里的焊盘这一个网络他的焊盘的距离的总长度， 然后最长的，然后到最最短的，然后这里是最短的到最长的，我们可以选随机，这样的话就每一次步线他都是 呃，他的布线的一个效果都是不一样的，我是默认的话他每次布线的效果都是一样的。然后布线图层是可以根据你自己需要所布哪些层，顶子布顶层还是纸布底层。 然后的话我们这里可以忽略网络，就比如说我们有一个居然低的是我们要不同用的这一个的话，我们就不需要进行一个布线， 然后这里的话我们自动布线是又会根据这个设计规则进行一个布线，他的一个间距和一个布线的线宽，还有一个打孔的一个大小，可以在这里进行一个设置，我们的一个呃，设计规则 好，设置完成之后我们这个点运行，这个时候的话就会根据里面的一些汉牌信息，然后进行自动布线。布线完成之后就可以他会自动一句话，目前 前布线的时候都是九十度布线的，但他完成了之后的话，他会进行一个四十五度的一个布线优化， 嗯，真的不信 好布线完成可以点这里查看更多，可以看到这里的一个布线的一个信息，这里用了三十三秒，然后的话这里不通率是百分之四十， 竞争了导向过控的一个数量。因为目前的一个自动布线的话是一个出版，所以这里的一个布线的一个效果和一个不通率还不是很很理想，我们还在继续研发当中，然后的话我们会 尽快把新的一个版本，然后更新上去，提高这一个不同率，然后谢谢大家。
