EPLAN线号放置设置

大家好，我是常州智控教育的张老师，在上一个视频当中呢，我们给大家讲了一下在预判当中如何手动的放置信号，然后这一节的话，我们来给大家看一下自动定义信号的这一些方式。首先呢我们选中啊， 一定要选中你的这个项目，对吧？点击一下，点击好了之后呢，然后我们在项目数据里面找到有一个连接，这个连接里面有一个编号，我们先把之前做一些编号呢，先给他删掉，我们点击删除， 然后点击删除的时候呢，这里有一个地方要煮一下，首先用的这个项目肯定是要要的，然后呢这里有一个保持手动放置，因为在之前的这一个手动放置的过程当中，给大家再点开看一下， 我们在后后面这个地方有个手动放松，把它打上勾了，然后这种情况下的话，你在删除或者是修改这些自动放置的信号的时候，他对于手动放置的这一些个操作，他不会进行一个更改啊，这样的话是 比较方便的。好，然后我们点击一下它的删掉，把原来的删掉，然后重新给大家再做一遍，然后这样的话，你看我们手头放置这个还在，然后其他的那些呢已经不见了，然后我们再把这个勾选不勾，然后再看一下。 好，你看我把这个这样的话，他这个里面有一些东西他也他也不见了，但是这个还在，然后我们来看一下如何来自动的放置以及秘密这个信号，这样我们还是一样的点击设备连接，然后点击编号，大家看到现在又是不可以选择了，因为我们还要再次点击一下这一个项目，然后点击项目出去 编号，然后我们先点放置，放置完了之后再给他秘密先点点放置好，然后放置的时候呢，这个应用到整个项目肯定要勾选的，然后上面的话有一个设置，这个呢有机遇信号、机遇定位等等一些其他东西，还有一些默认的这个呢，我们可以点 到右边的这一个扩展，然后去看一下它里面到底是以什么样的规则来进行这一个限号的放置的。大家可以看到现在的话我们这个限号的放置啊，限号的放置是在每一页啊，每一页放一次啊，每一页放一次，但是它这个是默认的啊，所以说我们不用进行修改。你确定好？ 大家可以看到现在在每个地方，因为这个地方也有了，所以说他不会再放置，然后他就会放置很多的这个信号，然后呢信号呢？他现在是问号的形式啊，因为我们还没有给他进行一个命名。然后接下来的话我们再点击项目数据连接， 点错了，点击编号，然后这个是我们点击命名，然后命名的时候呢，它里面也有设置是机遇信号还是怎么样怎么样，然后我们同样的可以点击后面这个扩展，然后看一下他的命名的规则名称也就是这里的这个地方的名称，这个地方的名称呢，你可以说自己用这个新建去命名你 自己想要的一个信号规则。比如说什么呢？我们看一下有没有值钱的， 这里往这里有一个消防者规范，这是我们之前自己做的，之前我做的一个，然后我们把它点开之后点这一个，如果说如果大家没有的话，可以点击这个新建啊， 点击新建一个，然后呢我们选择这一个常规连接，然后点击这一个编辑去看一下里面是什么东西。首先的话我这里的命名规则是以第一页啊，首先把它的这个信号命名呢，是以 看他现在在哪一页上，哪一页上，然后呢中间一个风格符，这里的风格符选的是这个横线啊，横线你可以把它进行修改，其他的一些东西到这里我就不给大家进行修改了。 后面的话还有一个子技术器，这个地方一定要注意好用的子技术器，而不是用这个地方的技术器，这两个有什么区别呢？第一个子技术器的话，他是在每一页的技术上面重新命名，比如说这一页上面有啊八个， 想好那他就是命名的就是一二三四五七八。然后如果说你在命名的时候，你选的是技术器，他是基于你整个项目来做一个命名，比如说你在第一页上面他一共八个，那就是一二三四五六七八这样子命名，那如果说你这个地方选的是子技术器，是技术器而不是子技术器的话，到第二页他就是九十、十一十二这样子， 如果我们选择子技术写的话，他第二页的话，他就是显示的是还是一二三四五六七八，也就是说他每一页重新进行一个秘密，那么这种秘密方式是我们比较可取的。然后我们看一下每一个里面的格子，顶你水间页，我们点击看一下啊，然后的话是从目标开始的，从目标页开始，然后最小位数的话，一般来说我们做这个项目的话，如果说你的项目是 啊，几十页，几十页这样子，那你的最小位数写二，如果说你是几百页，那就三，因为几百页啊，三位数，对吧？哎，三位数，然后后面还有一个填充符，这个填充符什么意思呢？像我们这个地方是有十几页的，那十几页的话他 有一页，第二页的时候他只占一位，那前面有一个十位是空格，空格的情况下，他不知道用什么东西来补充的话，他就用这个地方填充符，填充符你可以自己进行修改，你可以把它改成 abcd 这样子东西，但是一般按我们的秘密规范的话都是鞋子， 你确定，然后再看一下这技术器，这就是一样的啊，一样最小的位数填充符等等，填充符等等，然后这个一样勾选，我们点击确定， 然后标记为手动放置，这里我们不用标，因为这个是自动放置的，不是不是，我们的手动放置好，然后大家可以看到现在呢，他的每一个秘密就是零二，零三， 这地方已经有一些秘密了，但是这个地方呢，因为啊和下面这个定位呢有一个冲突，所以说这个地方已经显示到零三了啊，如果说你不想要这个的话，你可以把它里面那一个呃逻辑里面的信号传递，把信号传递给它关掉就可以了，大家可以看一下他这是， 然后我们看第三页，前面应该有零一的，大家可以看一下，零三、零四都有这样子， ok， 然后接下来的话啊，我们有一些操作的练习啊，希望大家看着这个视频的操作可以去一个一个设置一下，包括它里面这些命名的一些规范啊，大家可以自己去一个一个尝试尝试一下，比如说 基于信号啊，基于定位等等，大家可以看一下它里面有什么样子的不同啊。那么这一期的视频的话，我们就给大家讲到这里，如果说有什么问题的话，可以在群里面给大家做一个解答。好，那么感谢大家的一个观看。

大家好，欢迎来到 epan 小课堂，我是木子，本期视频向大家介绍一下 epan 中的限号放置， 在易破烂当中，信号放置呢有两种方法，第一种是通过我们手动去放置信号，第二种呢是通过自动放置信号，那下面我们就通过易破烂软件向大家介绍一下如何通过手动去放置我们的信号，以及如何通过自动去放置我们的信号。 那下面我们打开软件，先看一下我们如何手动去添加我们的信号，比如说像 l 和 n 这边出来的线呢？比如说我们先定一个信号，再 插入里面，我们找到连接定义点，点击连接定义点，比如说我们在 l 这边我们插入一个 啊，点击也代号为幺零零幺的一个限号，然后注意我们在显示里面啊，还有这个符号数据和更多数据里面，在民众编号里面一定要选择 cdp 格式 这个连接定一点啊，他是一个斜杠，一般我们常用的就是这个图标，选择好之后点击确定啊， 确定应用，这时候我们点击运用的时候呢，他会告诉我们啊，传输连接定义编代号，我们是选择不传输于其他连接，还是选择定位所有连接句话什么意思呢啊？比如说我们选择不传输到其他连接点击确定 确定，那这时我们看到他只有在我们 l 这个地方他有一个幺零零幺的一个信号，那如果说我们 在，比如说我们改一下，你要点击应用，我们改从传输到定位的所有连接，点击确定，这时候我们会发现从 l 这一根线幺零零幺过来之后，到我们的 s 啊 q f 一之后，你看他这边还是幺零零幺的信号，这样的话呢，他在标线号的时候呢啊，就必须就可以这样的一直连续从这根线直接变现，直接啊 把这个信号标下去，这个也是比较方便的，那除了这种方法之外呢，我们先把它删掉。除了这种方法之外呢，我们如何自动放置信号呢？可以在我们的 项目里面啊，项目数据里面找到连接里面有一个编号啊，当然选择编号的时候你看我们现在是选不了的，因为我们需要选择新项目三，然后项目 数据选择连接编号找到放置，这时候我们就默认啊，默认放置，点击确定啊，这时候我们就可以看到我们啊可以放置限号的地方呢，他都已经放好了这个电源连接点，但是我们对每一个的限号呢，我们需要对 每一个信号里面，比如他当前都是问号，我们需要对他进行定义，比如说我们修改为幺零零二是吧？啊， 多写了一个零啊啊，然后我们再对所有的这些已经添置好的 啊定位连接点，对进行修改他的这个限号就可以了。好，那这个就是本期对 epad 图纸啊，我们画好图纸 之后，如何对每一根线进行线号的添加啊？我们通过手动和自动两种方式啊，向大家介绍了一下啊，如果还有疑问的地方可以自己啊通过我们的留言区给我们进行留言。好，本期视频就到这里，谢谢大家观看，再见。

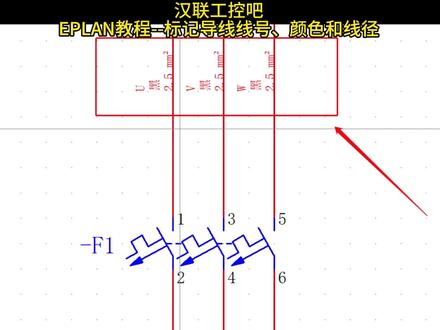

在 ipan 中如何标记即导线颜色和线径才能实现图中的效果呢？操作步骤如下，首先使用连接定一点功能去定义相关导线，左键点击选择连接定一点， 在导线相应的位置，左键点击放置，然后再弹出窗口进行相关设置。选择显示选项，按照图中进行相关设置。 选择带单位的连接面积，直接确定后，把隐藏改为否，同样 把这个的隐藏属性也改为否。点击新建，选择连接定义点中的连接代号，完成后点击确定，就能实现到图中的效果了。可以调整显示方向，旋转九十度，双击连接定一点，调整 x y 位置至合适的位置，完成后就可以实现该效果了。我们可以保存配置，下次可以直接选择该配置，就没这么麻烦了。 如图，点击保存，取一个合适的名称，这里取配置一，然后我们选定一个新的连接，定一点，显示属性中，选择配置一，确定后就可以直接配置成刚刚的效果了，记得关注再走哦！

学员朋友们大家好，新的一年又开始了，那么职工教育的话，在这里祝贺大家在新的一年里开开心心，学有所成。 那么在回顾去年的这一个线上视频的呃课程里面，我们可以看到有很多学员啊，在里面会有一些问题在学习的过程当中，但是呢你们在那个视频里面发弹幕的话，一般是没有人回复的， 那么这种情况下，如果说大家在以后学习过程当中遇到一些问题的话，可以联系我们的这一个发布视频的那个啊不主，然后让他呢把你拉到我们这一个线上的一个打一打一群里面去啊，这样的话你里面在学习的时候有什么问题，可以啊跟我们的 这个线上老师可以第一时间的啊提问。好，那么接下来话不多说，我们开始这个新年的第一期视频了。好，我们把软件打开， 然后今天的话我要给大家讲一下在这个平台软件当中这一个限号，也就说我们这一个连接编号它的一个使用。 首先呢我们给大家讲一下连接编号首先是个什么东西啊？在我们这一个画图的过程当中呢，我们每一个这一个连接导线上面呢啊一般都会有这一个连接的这一个 呃编号，那么这个编号呢是方便我们在后续导出我们的连接列表，然后也方便了我们现场的安装人员，他在呃接线的过程当中呢，来区分我们每一个线他的一个功能，不要把这一些啊导线给他连接错误，这样的话我们这一个电气柜他是没有办法实现这个呃他原有的 功能的，所以说我们这个信号一定要大家注意好呃，怎么来给他做一个区分，那么今天的话我们来给大家主要讲的呢，就是第一个手动来放置这一个连接编号的一个方式，然而这个很简单啊，大家一看应该也能够学会。 我们首先点击这里的插入，然后可以看到呢在这个地方有一个连接定义点，那我们先点击一下， ok， 然后连接电一点，点开了之后呢，我们可以看到在我的这个鼠标的右方出现了这样一个连接编号的一个符号，但是呢我现在鼠标上面放下去的话，大家是看不到有任何东西的，那么这种情况下呢，我们可以按住键盘上面的 backspace 这一个键，我们来看一下按一下之后会怎么样 好，按好了之后呢，他会出现一个符号选择界面，大家可以看到我们现在选择这个什么 cdpn g， 他现在这个符号预览里面呢是空白的，所以说我们在刚刚的放置过程中是看不到的，那么这种情况下呢，我们会把它改成这一个 cdp， 然后大家可以看到现在这有一个横线了啊，一个斜线，我们点击确定， 然后呢现在我们可以在这个地方放置信号，然后放置信号之后呢，他会自动的弹出这样一个手机框，在这个手机框里面是对我们这个信号他的命名，他的一些显示一些数据来进行一个调整的。首先第一个连接的代号啊，比如说这里的我就按他下面的这个自动生成的了啊，我们就按零二零一， 你这个我们可以手动的进行修改，然后这个是自动修改的，自动修改的话他的这一个放置和秘密，我们在下一节课再给大家做一个介绍，然后我们接下来看他的这个描述啊，这个描述的话是可以介绍我们这一个信号他的这个功能是什么，比如说我这里的是一个呃 火线的电源分配， 我可以把这个地方的描述啊给他写进去，然后显示的设备标识符呢，这里是对于我们的这一个电缆以及导管的啊，你可以在这个地方啊进行一些设置啊，可以先选择啊，我这个导线到底什么样子的，当然这个需要你这个里面 对于导线他做了一个啊，导线的那个定义，我们之前的课程当中的话，大家可以去回顾一下电缆的定义的意见， 那这里我没有，所以说我这里就不选择了，然后同时的话大家在这里可以改它的颜色啊，电蓝的颜色，针对的缩影等等，那这里的话我就不介绍这一个，然后呢还有下面的横截面积，这个同样是对于导线的它的这一个大小来进行一个定义的，比如说这是零零七五的， 然后来自项目下面呢，这里还有一个功能定义啊，功能定义，功能定义的话我们这个地方一般是就默认是一般连接了，当然你也可以修改，修改的话我们可以点击后面的这个扩展来看一下他可以改善的一些东西啊，等一下， 然后可以看到呢，他现在连接的定义里面有一般连接的有传输路径、光纤等等，他在这个地方呢，他是有一些描述的啊， 还可以根据自己的需求来进行修改，比如说我有一些安心跳线，那么在跳线的过程当中呢，他其实是不需要给你来做一个限号的，但是他还是会生成，所以说这有的情况下，我们就需要把他的这一个定义啊，给他改成零安心跳线，而不是这个一般连接了， ok， 然后这里我还敢回答啊，点击确定， ok， 然后下面呢是他的一些属性啊，他的一些属性，那当然 我们现在是做了一个手动放置，对不对？所以说我们这里要把这个手动放置啊，给他勾选上啊，给他勾选上，当然现在的话，好像这个勾选上和不勾选都没有什么太大的区别。在下一届我们会介绍这个手动放置勾选到底有什么用，但是如果说有的学员他这这个地方没有手动放置，比如说把它删掉， 这个地方没有手的放置啊，当然之前的话，我也嗯类似的，给大家添加过这些东西，点击这个地方的新建啊，这个小太阳，然后我们给他搜索一下手动 啊，当然他现在是一个 q 啊，就是勾勾选的意思，你点进去点， ok， 大家看到现在已经有了啊，然后我们再看后面的显示， 这里的显示的话就是我们在这个地方他的连接的啊，这些横接面积，他的大小啊，颜色等等啊，大小、颜色等等。比如说我 这个地方不是给他做一个连接代号是零二杠零一吗？我给他显示的时候呢，我就要把这个地方的连接代号来选中，然后他现在字体呢是一点三，我们可以把它修改一下， 是二点五，然后颜色的话他默认是红色啊，你可以看他改成黑色，然后我们点击确定好。然后呢？嗯，连接编号在单位的这些长度等等，大家可以啊手动去修改，如果说你不显示的话啊，不写的话，不填写这些东西的话，他肯定是不显示的啊。 然后我们再看一下后面的符号数据，大家可以看到这个符号数据呢，也就是我们刚刚把那个短线给他选出的地方啊，他如果如果说你想要进行再次修改的话，也可以在这个地方点击啊，可以看到这是刚刚的那个界面啊， 然后下面还有他的一些定义啊，是一般连接，一般连接好， 然后我们看一下后面的连接图形啊，连接图形就是这个短横线啊，短横线它的线宽、颜色、线形等等啊，一般来说我们这个地方是不进行修改的啊，你如果说想要修改的话，可以自己试一试啊，两次有什么不一样啊？然后对于这个连接编号是没有啊，没有不剪啊，没有不剪的，所以说这里我不用选，不用选。 然后对于我这个手动放置的这一个信号呢，已经给他定义好了，我们点击确定看一下， 然后大家可以看到啊，现在零点七五这个是他的，嗯，横接面积，然后零二杠零一是他的这一个限号，当然这个我选的有点大啊，所以说看上去有点不太协调，然后我们把它给它调整一下， good 啊，过于大就是按他的一点三来吧，然后 这个地方呢，我们为了区分开来，最好给他加上一个好，这样的话大家可以自己进行一个手动放置的信号，当然了如果说你的这个业肯定不可能说就 十几页或者是二三十页这样，如果说你的这个原理图当中啊，只有二三十页的话，那么你在放置限号的过程当中呢，用手动放置 也可以，但是呢总归有很多不方便的地方，所以说呢，一排案他是给大家提供了一个自动放置信号的这样一个方式， 那么在下一节课程当中，我们会对于这个手动放置他的一些定义和命名给大家做一个讲解啊。今天这节课呢，因为啊比较简单啊，所以说很快就结束了，感谢大家的一个收看。

大家好，今天给大家讲解伊普兰标准培训课程的第十节内容，主要是讲解连接线编号自动生成，还有些用户定义的一些相关设置， 这里面的内容也比较多。首先打开软件，这是我们之前上节画的一些内容，知道我们连线编号一般我们就要做的时候，一般在原理图汇成完成之后， 让我们走回路和控制回路都画完了，画完之后我们到后期要做我们的线的一个自动生成。呃，我们一般这里面的连接线编号在自动编号里面也是非常方便的，不需要我们人工去手动去编他，只要我们相应的一些设置就会自动去生成。 首先我们呃点呃，看一下我们菜单栏最上面怎样去生成，在有一个项目数据啊，项目数据底下有连接，连接里面编号， 有时候咱们第一次去打开软件时候，可能在编的时候就发现这边是灰色的，对啊，呃，大家出现这种情况不用着急，因为我们是没有选中我们的项目，我们首先先回到我们的页导航器里面，先选中，比如说我们这个项目，或者是选中最大的，先选中之后再点击项目数据 连接编号。第一个我们要点击放置进行第一步，点击放置 好关之后会弹出这样一个对话框，让我们选择就是定义的一些设置，这里面有一个基于连线，这里面也比较多，还有基于电位信号等等，比如我们常规的我们选择默认的基于连接 这个，比如说我们，比如说也可以对我们每张图纸进行编号，也可以应用到我们整个项目，比如说你选中当前的一个图纸的话， 他只是对单页去选中，比如说你让他在整个项目进行编号的话，把他打上勾就可以了。点击确定 好，确定之后，大家可以呃发现这里面出现这种小问号，还有斜杠，这是我们的一般的第一次的一个操作，好，我们再做一次数据，项目数据连接， 这里面有个编号，还有个重命名，我们第二步点击重命名，单击鼠标左键，这样会弹出这样对重命名里面的一些规则，我们这里面也可以做相应的一些规则，这里面比如说递增，比如说我们标号是零零一，零零二，比如说递增十一，比如说 你想一三五，这样去递增的话，你就填写二就可以了。当然我们在这里面点击应用整个项目，就让我们对于整个项目进行编号好点击确定平时之后，这 会弹出一样一个结果的一个预览区，就说我们没有编号，先看一下正面之前的问号都会编成我们的新的连接代号，就这种一个格式，我们点确定 好，可大家可以发现这里面的编号就自动在这里面自动去生成每个连接线编号，这样是非常方便的一点， 可连接些编号的一个自动生成。大家有时候发现说我们这边编号有的是出现这种斜杠的，还有一些啊，还有一种就是说我们的等电位这种线呃的一个格式不对，比如说我想把这个呃 斜小斜杠去掉，并且我发现这里面的线的一些要求不是很对，我们要改一下，比如说你看我们的 q 一的六号端接到 f 一的五号端，我们的线号是零幺四，对吧？但是他存的等电位的线，他通过 q 一的六号端也接到 q f 二 的五号单，他这个限号又成了零幺五。所以说我们这个要做在限号里面做一个相应的设置，按道理这里面的限号这边的是总电位的，是同一种限号，对吧？我们要做相应的设置，怎样去操作？再回到我们的数据相互数据连接，在那面有个设置 在这里去操作。但是在改时候，我建议大家先把我们的先后先删掉连接删除先后，先删除之后我们再进去去修改好再回过来点击设置， 但是这里面就可以看到这里面有一个他现在接着放置，就说这个小斜杠，有时候我不想让他出现时候，我在这边去点击一下，这面有他的一些格式，有这种，这种格式如果不想需要点这个 cd ep ng 这种他是空的。好点，确定可以了。再下来。在这边的有一个呃连接线对齐方式，可以去改一下，也可以名称，第一个是我们的一个常规的名称，我们可以在这里面去添加一个。啊对， 我们为了给他的一个等待，我们双击一下会弹出这样一个对话框，我们把他的呃定位的范围改成信号与状态就可以了。好点，确定 好重用。文件里面其实编号的规则也非常多的，到后面你们可以去写，可以去看双击看一下，比如说我们的编号，也可以根据我们的页和行的一个编号，比如说我们可以分割符，比如说我们的一个数字，加上我们将那些字母都可以在这里面做相应设置好点确定，确定 好我们下次再给他做一下布线连接编号，第一步点击放置这里面，点击应用整个项目，然后这第一步可以看到他出现这种小斜杠没有了，再做第一次连接 点命命名好，再准备点应用这个项目，并且把结果预览可以打上勾确定，这就是我们当前显示的一个呃，连接线编号的一个预览点确定， 大家可以看号，看到我们之间编号就会自动去上传，包括我们现在设置，你看这里面的一个等等连位的线，这是零零零九，零零九都是相同的线，线号这里面是说明我们这个线号已经变化了，其他的格式我们可以到后续 有需要的话我们可以联系商务家，我们可以给我们公司去制定相应的一些规则。好，这是连接线编号的一个自动生成，和相应的一些修改，呃， 控制回路也是一样的，他自动就会在里面去改过来啊，今天就给大家讲到这里，谢谢大家。

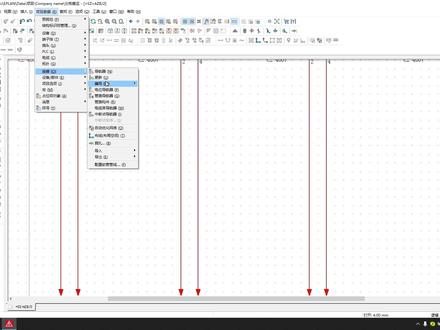

今天我们一起来看一下如何给这一个图纸添加限号。首先我们选中需要设置限号的这个图纸，然后点击项目数据连接编号，先放置限号， 这里设置是基于连接，然后点击确定，那么限号就放置好了，那么我们也可以用这个软件让它自动生成纯数字的限号， 再点击项目数据连接编号，命名限号的其实则是一增量，默认的就是一，然后确定再确定，那么就可以生成纯数字的这个限号。

大家好，今天我们来看一下这个连接定义点如如何来进行放置，那这里面我们是有一个快捷方式的，就在我们的这个项目数据这个位置，我们先选择图纸项目数据，然后连接编号，这里面点击放置， 这里的话可以是默认，也可以基于连接，然后点击确定就可以，这样的话他的这个连接定一点就会直接的放置好，但是放置好以后他这个位置是没有名称的。我们同样的方式，项目数据连接编号，先点击项目，然后 这里面有一个命名啊，命名的话一般的话就是这里面的数据他都是错误的，因为你需要自己人为的去改， 那这种的话其实也是比较麻烦的，因为有一些你改不对的话，他可能显示的点是错误的啊，这是其中的一种，或者说是你直接点这个问号的这个位置，直接更改他的名称也可以，我说这里面就是爱零点零， 那这是一种方式啊。还有呢就是我们的这个位置有一个叫做连接定义点，那像这种的话，他有的他是没有放置成功的。那我们选择这个连接定义点以后， 我来看，就当你放置的时候，你其实这个地方的话就需要进行选择，有时候这里面我是一个二十四伏，然后在这个符号这个位置，我们需要选择 这个 cdp 才可以，选择 cdp 确定，然后再确定，这样才能放置成功。那这种的话其实也是比较麻烦，那我们选择完成以后，摁下删除键，有我们那个 sp 的啊， bc、 b、 a、 c、 k 的那一个删除键，然后直接选择 cdp， 选择 cdp， 然后点击确定就可以，这样的话我们再放置，比如说这里是一个零符，然后直接点回车就行，这样的话会省一个步骤， 这是我们连接定义点的放置，然后后期我们上上段子图的时候，也需要这个连接定义点的这个编号。

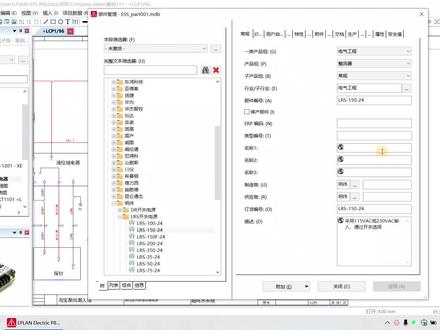

大家好，我是公控猛哥，今天给大家讲一下。呃，今天给大家讲一下这个 爱玩脑子怎么跟拜登一样，想不起来了啊？对，安装版布局，今天给大家讲一下安装版布局，比方说，咱演示一下这个名为的开关电源， 首先打开 iphone 软件，然后打开一页图纸，然后右键 插入设备，随便选一个开关电源，然后确定， 哎，然后有人就说了，这是个啥玩意儿？这跟开关电源长得一点都不 像啊，我给你差评。哎呀，这不是开玩笑啊，真的有人因为这个给过我差评。 首先来解释一下，为什么是这个符号呢？这个符号是整流器，整流器的作用就是把交流电给整流成直流电，开关电源他也是把交流电整流成直流电， 所以说用这个符号一点问题都没有啊，这就是开关电源的符号，然后有人说了，这个跟开关电源长得模样不一样啊，那是什么原因呢？ 再看一下这里，双击一下这个图框，随便找个图框的位置双击一下， 然后看一下这个页类型。这里因为这个是多线原理图，所以说他是以符号的形式展现出来的，想要一部局图的样式展现出来呢，就得是安装版布局这个样式的， 所以说再新建一个安装版布局的图纸，新建 这里选安装版布局，然后名字再随便起一个吧。哎呦卧槽，二大爷，这个名字太难听了， 咱换一个，换一个，比方说，呃，叫二大娘吧。 确定好，把二大梁打开， 然后再右键插入设备，选这个开关电源，确定 i， 它又有一个弹窗。然后又有人说了，你这个部件库没有安装版，我给你差评， 哎呀，真的有人这样，对此我也表示很无奈啊，这是什么原因呢？我跟大家说一下啊，因为你所有的部件要放到一个地方， 是必须要放在安装板上，不可能放在空气中吧，不可能在天上飘着啊， 所以说布局图上必须要放一个安装板，安装板是怎么放？是在这里，这个黄色安装 装版，如果你们找不到呢？在这个空白地方点右键，把这个盒子这一项打开，在这里有个安装版，如果还找不到呢，也可以在这个插入 盒子连接点安装板，这里选这个安装板。好，选这个 放上一个安装板，这样就可以了。然后呢，咱再试一下右键插入设备，然后点这个 a， 然后又说了插入点没有在安装板上，为什么呢？大家看一下，因为这个开关电源太大了，为什么这么大呢？来看一下 这个图纸的这个安装版的尺寸，咱可以调一下，比方说咱常用的是八百八百两米二的柜子安装版，大概七百二十的宽，一米九的高， 确定再看。哎呀，这个安装板怎么这么大，比图框还大，这怎么办呢？还是装进这个图框， 调整一下这个图纸的比例，比方说给他改成一比九确定， 一比九确定好，这样的话，比例调完，安装本 就可以放进去了。然后咱再插入设备， 选一个这个，哎呀，怎么还是这么大呢？ 这个开关电源比柜子还大呢，我给你差评。哎呀，差评，给的太着急了，再说说这怎么回事啊？ 这应该是在设置里啊，设置里看一下，点一下选项设置啊， 我这已经打开了，在这个用户图形编辑里边特地安装版布局， 这有一个接收是什么尺寸，主数据的尺寸，就是说你的部件库里写的什么尺寸就是什么尺寸， 然后它是一个小方框，但是没有样式，这个呢，是尺寸还样式都有，所以一般是选这个，但是二零二二本本之后呢，它默认都是第三个， 所以说二零二二版本之后的一定要选上，在设置里改一下这个，不知道为什么新版本他默认成第三个了啊，但凡脑子没问题的应该都选第二个，所以二零二二版本要更改一下， 选这个接收组数据红含尺寸确定好，这样再试一下，插入设备好，然后开关电源好，这样 就正常了。 而再看一下这个样式，外边有个框，框框不想显示这个框呢，双击在这个格式里边 把这个框隐藏。四确定，就没有外面那个框了，带着框比较难看。然后这些字呢？ 比如只想让他显示一个 t 二设备标识符，则还是双击在显示里边，把这些都给他隐藏，只显示设备标识符， 隐藏这里。点四确定，然后这个 t r 的位置呢？移动的时候按 control b， ctrl 加 b， 按完之后就可以移动位置了啊，其他的也一样，其他的比方说这个断路器啊， 变频器啊，我靠，变频器这么大，变频器断路器什么都可以，都是一样的， 塑壳都一样的，都可以放进去。好，今天就讲到这，谢谢大家 啊，不好意思啊，刚才结束的有点早了，还没讲完呢，咱再补充一下啊，刚才咱是直接在 在布局图里插入的设备，那如果说在原理图了再用一遍呢？那就重复了，重复了之后，那你生成的部件清单数量就成了两倍的了， 所以正常咱们画图呢，正常都是先插入符号，就插入这个符号，然后在这里选好部件，然后这个断路器也一样，断路器比方在这选好，选好一个部件， 然后呢再打开这个 o d 安装盘布局， 比方说咱插入了一个 t 一千一百一十一，焊 k f 九九九九九啊， 先把这个二大娘打开，然后把这个布局导航器打 打开，刚才那个 t 一百一十一，这个应该从这拖进去。 好，这样的话你原理图里看，这个布局图里就是同一个部件的生成，不见清单的时候就不会重复了， 这个小红点就是有错误的小红点，你看这个这个意思就是只选了部件，但是没有用，没有这个对勾，就是没有用到原理图上，所以它是这样的。 还有那个 q q f， 这个九万九千九百九十九，这种 直接拖过来就可以了，然后再再放一遍 a， 也是小红点出两个 q f 九十九，所以说又重复了，显示有小红点的时候就是有错误的地方，这个也一样，这个是什么？这个也是，就是这个一千一百零五，它用到了布局图上， 但是原理图里没有这个，大家注意下。好，谢谢大家。

当我们在图纸当中画好了一个设备，但又不想让他出现在我们的设备清单里面，那今天这个小视频就能够解决这个问题，快仔细观看吧。 比如说现在这个变频器，就是我不想生成在设备清单里面的，那我们在菜单栏中选择主数据，然后在管理里面找到这个变频器， 然后选择属性，再点击所有属性，在安装数据里面把外部放置，勾选起来， 再点击应用，这样系统就会默认这个设备是外部的，不需要我们生成在设备清单里面。 如果你想加入知识星球的圈子，记得私信我们，我们知识星球推出的课程里面还有更精彩的内容，点击屏幕下方的链接就可以直接进行购买了，我在知识星球等着你。

大家好，欢迎来到公控 plc 布道师举办的 eplan 二零二二公开课， 今天呢我们要讲的话题呢是限号，嗯，我们打开一 plan 的软件，并打开一页之前预制好的图纸啊，这个图纸呢很简单，就是两个继电器的线圈连在一起，对吧？ 好，那么在 e plan 当中什么叫限号呢？实际上限号在 e plan 当中啊，有另外一种说法，我们点开这一个连接的菜单， 然后呢我们把这个光标呢点在这一个夜导航器当中的项目上面，这样呢我们就可以点亮这几个工具 啊，在一 plan 当中呢，线号呢被称之为连接定义点，说明啊，为什么这么叫呢？因为它有两个步骤，第一个步骤呢就是放置连接定义 啊，然后第二个呢就叫做说明啊，就是给已经放置好的这个定义点啊，去附上你自己的规则的限号啊，所以他呢是分为这么两个步骤，那接下来我们就来看一看怎么把这个限号放置到你的电路图当中。 首先呢我们进行第一个步骤，也就是放置定义点，我们鼠标点击这个页导航器当中的项目，或者是当前的这个页啊，一定要是这样子，如果你不选择这一这一个 页导航器当中的对象，而是在这个图形编辑区域工作的话，你可以看到上面这个工具图标是不会被点亮的。 ok， 那么我们选择当前页，然后呢点击放置定义点， 这个时候呢就出现了这样一个对话框，我们把这个放置连接定义点的这个设置呢，边上的这个三个点打开 啊，这个时候呢我们可以看到这里有几个参数是要讲一讲的，比如说这个放置数，那么 连接定义点的放置呢，分为这么四个形式啊，你看第一个在每个独立的部分连接上， 第二个每个连接一次，第三个每页一次，第四个再连接的开端和末尾。那么接下来呢，我们就分别试一试 啊，这四种不同的放置数会对于我们的图纸有什么区别，我来给大家做一一的演示。首先呢，我们选择这一个在每个独立的部分连接上，然后确定 啊，然后应用到整个项目，确定。哎，大家可以看到啊，我放大一点 在当前页上面，那么这个连接定义点被放置到了一二三四五 六七八八处位置，对吧？啊，实际上这八处位置呢，就是八个限号的标识。 ok， 这是第一种方式方式。好的，那我们把这一个先删掉， 然后试一试第二种放置方式叫做每个连接一次， ok， 确定应用到整个项目，确定 啊，这种的话，可以看到这个连接的这个定义点被放置的次数就只有两次啊，因为这个上面都是通的，对吧？所以他只放置了一次，他是同一个连接，然后呢下一下面呢也是一样的。 ok， 我们把它删除，然后试一下第三个， 每业一次 应用到整个项目。确定。 哎，这里可以看出啊，他比刚刚那个就多了两个， 那么它的每页的这一个连接线是单独有一个信号标识，那因为这里是并线，对吧？它实际上是不同的 两根线。 ok， 好，我们再把它删掉，然后呢试一试最后一种 叫做再连接的开端和末尾， 哎，它是一个这样的效果，区别于第一种的话，它这里和这里是没有的啊，大家待会可以回看一下我的这个视频，把这四种放置的方式，把它分别截图，然后可以去做一下对比， 然后呢在你的实际应用当中去选择你需要的放置方式 啊，这就是我们做 e plan 里面限号的第一个要关注的点啊，也是我们第一个步骤，那么最开始我们就说了它有两个步骤，对吧？ ok， 现在我们看一看第二个步骤，就是对于这个连接定义点的说明，也就是这个标号啊，我们点击这个标明连接 啊，然后呢我们用默认的这一个规则啊，就是你看这个规则就是起始值是一，然后增量是一 啊，我们不去改变它，然后呢应用到整个项目，然后确定它会出现一个预览， 那我们确定一下，看看实际在图纸当中的效果， 哎，你看这个最开始的被放置的显示是问号的，对吧？ 这里就把标号标上去了，那么这个标号有什么规律呢？啊？我们可以看到当前是多线图的第二页啊，他已经从零零二， 零零七啊，零幺三，零幺二，这个有规律吗？啊，当然是有的，为了说明这个规律呢，我们切换到第一个多线图的页， 那么这一个规律是什么呢？其实很简单，就是他的这一个信号的大小是从左到右，从上到下 这样依次去增加的啊，比如说在最上面的这一个 坐标，它就是这个零零一，对吧？为什么从上到下呢？因为在多线图上它的这个坐标的原点是在左上方， 嗯，所以呢，他首先看到的是从上往下扫描到的第一个信号是零零一，然后往下 可以看到左边最左边的这个是零零二啊，是这样扫描的，那么按照这个规律呢， 再往右上零零三，右下零零四，零零五，对吧？然后再右移零零六， ok， 零零 c， 以此类推。那么在第一个多线图上面，它的最大的标号就是十一， 所以呢，第二页是从这个十二开始标号的。哎，那大家就可以问了，那么这里怎么会有零零二和零零七呢？啊，那很简单，因为它是从上面一页跳转过来的，对吧？ 你看，因为它这里的限号是零零二 啊，他们的定位是一样的，所以他的信号没有变化。那么同样的道理，第一页有零零七，这个跳转过去仍然是零零七， 然后再从上到下，从左到右的扫描方式啊，从零幺二开始，零幺三 啊，这里是一样的零幺三，这里是一样的零幺二啊，这就是我们今天要给大家分享的线号的基本的放置的规则和步骤， 大家学会了吗？如果觉得有帮助，记得一键三连，谢谢大家。

大家好，欢迎来到公控 plc 布道师举办的 eplan 二零二二公开课， 上节课呢，咱们讲到了限号的放置，那么这节课呢，我们讲一讲限号的命名规则，我们打开一 plun 软件，继续来到上次的电路图，首先呢我们依然在导航器当中选中整个项目， 然后呢点亮放置定义点和说明，这个时候呢我们点开放置定义点，然后呢把这个设置的配置打开，点击右边的三个点 啊，我们就打开了连接编号的设置。呃，我们一般呢来说呢，是要新建 自己限号的规则，所以呢我们通常来讲呢，我们可以直接点击加号，然后取一个你自己命名的规则名称啊，比如说公控 p l c 步导师。 然后呢在描述当中呢，写清楚你想建立的这一个限号规则有哪几种，比如说我今天要跟大家介绍的第一种是与定位连接点限号规则，就是定位的名称， 好，然后呢我们先把这个规则建出来，然后呢我们再进行下一步的讲解，直接点击确定，然后呢我们来到了这个名称的选项卡，我们 点击这个新建的加号，在这个连接处，这里呢我们选择与定位连接点相连的连接，然后呢我们看一看这个范围。 呃，步道师呢，有一期视频呢，是讲过三种的追踪，比如说定位追踪，信号追踪和网络追踪，那么这里的这里的这个定位信号网络等跟我们之前的那一期视频的 概念是相吻合的，所以呢这里呢不再赘述啊，因为我们当前的这个规则呢，是与定位连接点相关， 所以呢这个范围呢，我们选择定位，然后呢我们在可用的格式元素，这里呢我们选择对象数据啊， 然后把它向右推移，这里呢我们找到定位名称啊，直接确定， 然后确定，这样呢我们第一个规则就建立好了啊，我们来试一试这个规则，然后确定， 首先呢是放置好，对吧？那么这个定位相关的呢，我们可以看到上一页的图纸，这里呢是定义了定位 l 和定位 n， 好，我们呢接下来就标明连接，然后呢应用到整个项目，然后确定，哎，他就会把相应的定位定义的这个限号 把它罗列在这里，然后确定，看一看效果。嗯，大家可以看到跟定位相关的这个连接，就会直接以这个定位名称标注这个信号， 那那么电位变化以后，这里他就不会继续标注了 啊，这里是定位不变化的，都会把它标好。同样的第二页啊，这里跟定位 l 和 n 都没有关系，所以呢依然是用的这个问号的形式 啊，并没有被说明好，这是我们常用的一种与电位相关的信号规则，那么接下来呢，步道师讲一讲第二种规则，就 是 p l c 相关的限号规则，我们直接依然是点开这一个放置定义点，然后呢我们在这个配置中新建 啊，在新建之前呢，我们在这个描述这里啊，我们也把这个规则简单的描述一下。第二个规则， p l c 信号规则， 那么这个规则呢，我们主要使用的是 p l c 地址。好的，然后呢我们新建第二个格式组， 那么与第一个规则类似啊，这里呢连接组呢，我们就要选择与 p r c 相关的连接，对吧？那就是第二个，然后呢范围呢，我们 选择信号啊，它不再是电位了，对吧？然后呢这里依然是对向数据，然后呢往右移这里搜索这个 p l c 地址，那 p l c 地址确定， 确定啊，这样呢，我们就把第二个格式组的规则建立好了，确定啊，应用到整个项目。 然后呢我们可以看到啊，当前呢，我们这个图当中呢，有两个 p l c 的连接点，一个呢是 q 零点零的输出， 一个呢是 i 零点零的输入，所以呢，我们直接选择这个说明，然后呢应用到整个项目啊，确， 确定，哎，这个时候最下方就会多出来两个跟这个 p l c 连接点相关的新的连接代号，对吧？确定大家可以看到啊，这个时候呢， q 零点零和 i 零点零的限号 就来了，那这是基于信号的放置，至于为什么这个地方不跟着标识，这个地方为什么不是 i 零点零， 哎，这个是留给大家思考的一个问题啊，大家如果有问题，可以在视频的末尾 添加咱们的微信交流群啊，不倒是会给大家解惑啊，这是我们的第二种规则，然后呢我们添加第三种规 规则啊，常用的就是跟中断点相关的这个信号规则，我们依然点亮它，然后打开这一个相应的设置， 然后呢在这里呢描述呢，我们添加第三种含中断点的信号规则，那么这里呢，我们用到的是中断点的设备标识符， 好，我们新建这个相应的格式组啊，那么相信能够举一反三的小伙伴们就知道这里应该怎么选了，对吧？我们当然应该选择用中断点 中断的连接，然后这里呢我们依然可以选择这个信号啊，当然你有别的要求也可以选 则其他的，这边呢依然是对向数据，然后这里呢选择这一个设备标识符， 那我们选择这一个带显示的括号的设备标识符确定，确定 好，这样呢，我们就把第三个信号的规则也新建出来了，那么这三个规则呢，其实都是我们非常常用的一个信号规则啊，我们确定 好，然后呢进行说明，我们可以看一下跟这个中断点相关的啊，这个信号放置，然后呢我们对它进行说明，然后应用到整个小 项目确定。哎，这个在 p l c 地址后面又多了这么多的新的信号，对吧？确定， 你看这里跟中断点相关的这个信号就会以中断点的设备标识符来命名这个信号，所以呢，当前的这个 项目我们就新建了三种不同的规则来命名我们不同的连接， 小伙伴们都学会了吗？啊，如果有问题可以在视频的末尾联系不倒诗，记得一键三连，谢谢大家。

你还在一个一个的放置连接定点吗？今天教大家一个小方法，三十秒放完一整张图纸，记得点赞收藏学习哦！ 首先我们选中整个项目，然后在链接导航器中选择放置定点，这里我们可以选择基于信号或者链接或者定位，这里选择信号，然后勾选应用到整个项目，点击确定。 接下来我们为连接定点放置说明，点击说明这里我们还是选择地域信号，然后给出及时点和增量，点击确定。 预览成功后，再次点击确定，这时候我们就会发现连接地点已经应用到我们整个项目中了。如果你还有其他问题，请在评论区下方留言，如果你还想获取关于一本烂更多的资源，记得私信我们。

大家好，欢迎来到 eplain 小课堂，我是木子，本期视频继续向大家介绍一下 eplan 中的定位连接点。 上一期视频呢，向大家介绍了连接定义点啊，就是在我们在使用 epad 的时候呢，一定要分清三个点，分别是定位连接点，连接定义点以及定位定义点，这三个点一定要分清楚啊， 这里我们先简单的向大家介绍一下，像定位连接点呢，是用于定义定位的啊， 可以作为设定定位型，比如说 l 啊，比如说 a 是 l， b 是 n 啊，然后 c 是 p， e 啊等等，或者说我 a 是 l 一， b 是 l 二， c 是 l 三，我这边是三相电也可以啊，通，这个叫什么呢？这个叫电位 连接点，比如说我是从我外部的电路还是电柜的外面啊，还是从某个配电视拉出来的三根线，那在这里面呢，都可以进行定义啊，这个定义，这叫定位连接点， 那看起来呢，跟这个端子很像，但是他不是真实的设备啊，如果说需要对我们这个定位进行设置，颜色也是可以进行设置的啊， 像常用的一些定位，像有三百八十伏，二百二十伏，还有二十四伏的不同定位时呢啊，我们就要通过这个定位连接点分清楚，分清楚啊，那如何保证我们能 分清哎，每一根线是怎么过来的？那这时候我们就要用到定位定一点， 定位定一点，比如说我们这张图从 a 这边留了一根点，留留过来，留到我们这个啊，这个位置，对吧？那这个时候你看我们这边定义的就是 a， 那这时候我们的定义点就是 a 如意思，什么意思呢？就是比如说 a， 我们用的是 l 啊，是 l， 那这时候呢？我们这边这个 a 呢？也变成 l， 那我们就知道当时此时留到 a 点这个定位，他是什么点位的啊？他是 l， 对吧？啊？他不是零线 啊，他也不是二十四伏，也不是零伏，他是 l 火线，对吧？那包括如果说我们这边是 l 一、 l 二、 l 三，那这时候留到我们这个地方的 abc 就是 l 一 l 二 啊， l 三这三根线，那这样我们通过这样定义的话呢，我们在接线的时候就可以保证，哎，比如说我线接到这个地方了啊，有了这个定位定义点啊，我可以通过这个地方判断，哎，我的线是从这个地方哎 引到这个地方的来判断，你有没有接错啊？这个是定位定义点，方便我们去查看电路的啊，就是方便我们快速查看系统中的这个定位连接点啊，定位连接点， 然后我们在使用 epad 的时候插入，怎么插入呢？在菜单里面找到插入，找到定位连接点，就可以把它插入到我们先用的地方啊，这个是定位连接点以及定位定一点啊。 那上一期视频呢，其实已经向大家介绍了这个连接定义点，这个连接定义点呢？啊，有点像我们之前讲的限号，就是我们需要 在每一根线上面添加一些线号，因为我们在接线的时候都是需要一些号码管啊，来分清我们每一根线是什么作用啊？每根线的线号都是不同的啊，我们可以通过图纸快速的找到每根线在什么位置啊，也是通过线号以及去查找生活中的出现的一些错误啊。 啊，那下面这张图呢，我们也简单的向大家介绍了一下这个定位定义点啊，定位定义点，定位定义点与这个定位连接点的功能呢，是其实是相同的啊，也不是说代表真实的设备，但是定位连接点的话呢， 他的不同就是因为他的外观看起来跟电影里面一样，但是他不是端子啊，他不是端子，他的外观呢，有点像连接定一点啊，都是一条斜杠啊， 但是像我们的定位连接点，它是一个端子啊，这是个很大的区别，这个呢，我们可以理解为啊，就是用来做信号的，而这个呢是用来定义，比如说，哎，我们连接点这边你是 l 还是 n 啊？还是 l 一还是 l 二啊？是二十四伏还是零伏， 在我们这边进行一个定位定义，定位定义啊，我们也可以下看一下下面这张图啊， 包括我们上面也给大家列出来了，我们在使用定位定义点的时候呢，我们是在菜单里面找到插入啊，然后再找到定位定义点，就可以把它插入到我们相用的位置就可以了。 好，这个就是本期对易普拉软件的一个定位连接点和连接定义点以及定位定义点的一个介绍，这个是我们在易普拉会读当中容易 混淆到三个点啊。好，本期对于伊普拉的这个 定位连接点，连接定义点以及定位定义点的介绍就到这里啊，希望对大家一盘的画图有所帮助啊。本期视频就到这里，谢谢大家，再见。

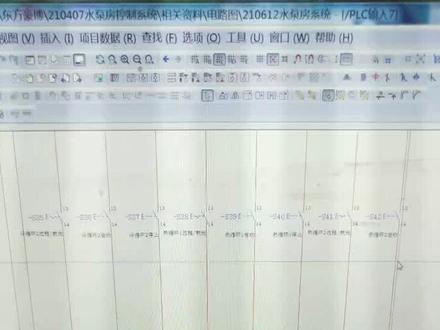

用以破烂来改他的标号还是挺简单的，像这样把它全部收起来，然后之后点设备点编号，可以在这个位置我这边改个简单的，先从四十开始， 然后顺着数下去， ok， 每层加一个，然后确定，然后这边给你确认一下是不是，是不是意思啊？这个之前四十三到五十七占用了，改一下， ok， 这样就可以了。用四十到四 时期了，比之前的一个一个这样的改简单的多了，这样的改的话非常麻烦，一个一个改很麻烦，这样还是挺简单的。
