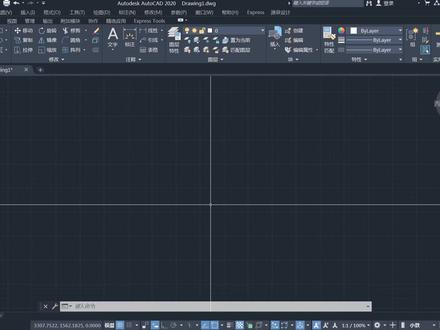

朋友们大家好,我们继续来讲圆圈设计,在绘图工作区的右侧,那么有这三列按钮,实际上我说了不止三列,非常多,在上端有两行小点好指针,放在这个点上,按左键拖动出来, 继续拖到 放在绘图工作区里边就行了。 看到了吧,这也太多了,好,看到这些按钮呢,有点崩溃是吧?请朋友们呢,也不必崩溃,多去适应,它就会舒正声腔, 这样拽出来了,那么再拽回去就太麻烦了,大可不必。那如果说还想回到原来的状态,直接把圆圈设计卸载掉, 关掉 cd, 我再来重新安装一下。 打开 cd, 右边这三列又出来了。刚才拽出来看到了非常多的工具条,通过卸载之后重新安装,又回到了默认的界面状态,单机源泉设计,系统设定, 关闭源泉图像按钮后边是他的快捷键, tba f。 好,我在这个上面单击,看到了吧,绘图工作区右侧的这些按钮就隐藏了,看不见了。那如果说想把它拿出来显示出来, 还是在这个地方打开圆圈图像按钮,后边是快捷键, tda 单机,这就出来了,看上去呢,只有这一列的效果,不管右侧如何显示,都不影响什么,操作上都是一样的。一般情况下,不想让右侧的工具条 显示出来,我用快捷键了啊, tba f 右侧的工具条那些按钮就不显示了, tba, 他又显示了, tba f, 回车就隐藏了,不见了。就说到这里,再会。

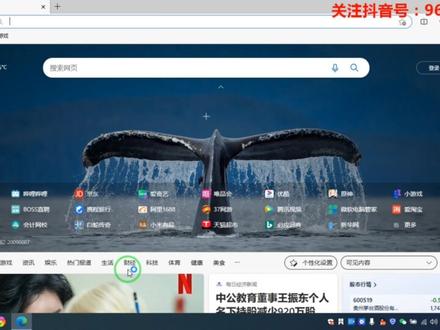

今天来教大家下载网红插件源泉设计。首先我们打开电脑浏览器,直接在搜索框里面输入源泉设计, 然后第一个这个就是他们的官网,我们看到这个网站网址 ww 点圆圈这几个字母,然后我们点击进去 往下翻,找到第一个简体中文,我们点击下载, 然后点击并存为给它放到 d 盘, 点击保存好,现在下载完成,我们关闭回到底盘, 我们找到这个版本,刚刚我们下载的,然后选中它右键鼠标解压到当前文件, 解压完成以后,我们打开这个文件夹进来,它这里面有两种安装方式,第一种是把这个文件直接拖到 cad 里面,第二种常规安装的就是这个 s t u p 这个文件,我们选中它右键鼠标以管理员身份运行, 因为我电脑里面装了 cd 和天震,我想在 cd 里面安装,我不想安装到天震里面,我就选中这个 cd 这个版本,如果说你想在 cd 和 听这里面同时使用的话,你就选择第一个安装到全部,就说你电脑里面有几个版本,然后他就自动给你安装几个,我就选择第二个安装到所选的配置,也就是 cd 二零二三版, 然后它会提示圆圈设计安装设置完毕,我们点击确定,然后关闭这个文件夹,然后再打开 cad 看一下有没有 好,我们现在已经把 cd 打开,我们看到这个菜单栏里面出现了源泉设计这几个字,说明安装没有问题,然后我们也可以测试一下它里面的功能,比如说它这个设备标注我们说 z b 空格 啊,他会提示设置图纸比例,也就是标志的比例,我们我们选择默认这是点击确定,然后 标一个坐标看一下,好,没有问题,说明我们安装成功功能,可以正常使用 这个右侧的,然后这个圆圈设计这个图标,我们可以把它关掉,我们点击圆圈设计,然后系统设定里面还有个打开圆圈图像按钮,关闭圆圈图像按钮,我们选择关闭,然后他就没有了。 好,这就是一个圆圈设计从下载到安装的一个过程。当然如果说你不需要你卸载的话,你可以直接点击圆圈设计,然后系统设定,点击下方这个卸载就可以了, 或者说你直接把那个解压出来安装的文件夹给他删掉,也可以卸载。如果大家对这个插件很感兴趣的话,想学习的话,可以直接在他们官网去下载,这个是完全免费的。然后 那个作者他下面有一个打赏码,如果大家条件允许的话,可以支持一下,这个作者还是很良心的一个博主,非常的 nice。 好,今天视频就到这里,谢谢大家,拜拜。

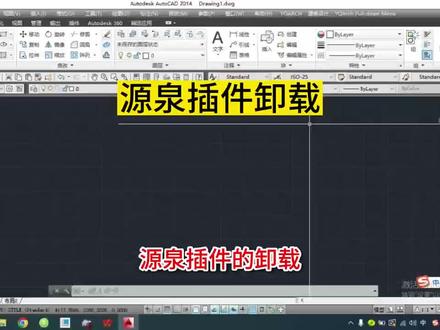

圆圈插件的卸载,打开 cd, 找到那个圆圈设计,鼠标点左键,然后在弹出的对话框中有系统设定, 往右边拉,在最下面有个现在源泉设计,然后鼠标左键点,点击现在源泉设计, 然后再弹出到兑换框中,然后我们点确定 现在完成,然后我们点确定 cd, 圆圈插件现在就完成了。

记住这个命令,防止你安装上源泉设计后,每次打开 cad 菜单栏里都找不到源泉插件,但是他的工具栏却显示出来了,是不是很狗?我们只要记住这个命令,输入后,在这点击加载源泉菜单,等待加载完成,源泉就显示出来了,关闭 cad 重新打开还是会在菜单栏的,这个命令记住了吗?

哈喽,大家好,今天给大家讲一个言权插件的安装方法,在接受我发你的言权插件安装包之前,一定要把杀毒软件关了。第二,比如说后缀名字有带括号的,也一定要把它去掉,没有去掉的话也是安装不了的, 括号去掉了。鼠标右键解压到当前文件,解压完以后,双击打开文件夹,找到我们的 setup 的文件,双击给他进行安装。但是在双击安装之前,也一定要先把 cd 给他关闭, cd 关闭以后,我们再双击他,然后会出现这样的一个对话框,安装到全部安装完毕, ok, 这个时候再重启 cad, ok, 重启 cd 以后,点击言权设计,我们的插件就安装完毕了,也可以输会计键 yq, 这个是言权插件的总命令栏,你学会了吗?

安装完成,若不显示 svs 加载菜单,你学会了吗?

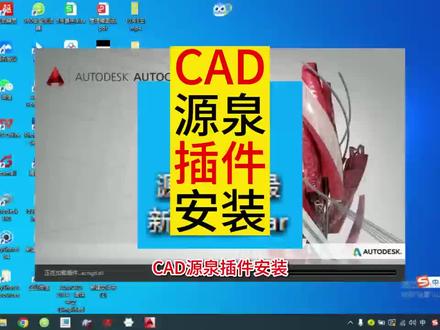

c, a, d 圆圈插件安装,我们先关闭 c, a d, 然后找到我们的圆圈插件最新版的那个安装程序,打开安装程序, 找到圆圈插件最新版更新,打开这个 yq a r c h 文件,再打开 s y s 文件,找到我们的 set up 文件,然后双击 set up 文件, 那在弹出的对话框中,我们选择 otcd 二零一四中文版,把这个选上,然后点安装到所选择的可用 pad 中,点确定安装完毕。 然后我们打开 alt cd 二零一四,这样我们发现我们的工具栏右侧有一个增加了一个圆圈设计, 同时右侧会增加一些圆圈设计插件的一些图标,这样就说明我们 box c, a, d 二零一四圆圈插件安装完毕。

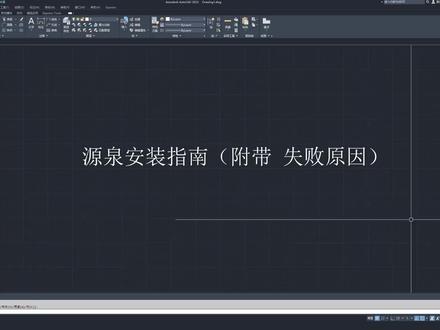

教大家怎么去装源泉,我们打开我们浏览器,已经不用在百度搜索了,已经搜不到了,我们直接在网址输入三个 w 点源泉, a, r, c, h 点 c n, 好放大给大家看一下这一个网址。 回车进入,然后进入网址之后就可以看到他强调了是原创免费的,原创免费,要是有人收费啊,举报他。这个收款码呢是欢迎您赞助作者开发更多的好功能。那么我们把目光挪到下面来,可以看到 这里下载地址看到吗?我们底下的这几个东西都不用管,然后繁体的简体你自己选一个,然后点击下来就可以了。 windows 的系统 叉 p 到 window 十一,现在还有我们的 mac, 苹果系统都可以使用啊。那我们直接点击下载,然后我们另存为,把它随便放在桌面上保存好,直接就下载好了。那我们把那个 cd 的窗口 后给他先缩小一点,现在出来这个压缩包呢?我们双击打开,然后他再双击进入这个文件夹,有这么多文件,好,现在遇到了第一个安装失败的问题,直接从这里面去拖动我们的安装包,找到我们的 ins 了,直接拖进去安装不行, 这是第一个原因,不解压,那我们解压呢?我们一般进入到我们的,那进入到我们的盘,我们有,我这里有三个盘,你不要进到我们的 cad 盘里面,不要进到 cad, 你这么多个位置,你随便解压跟 cad 相同的盘都可以,但是不要进到他的文件夹。我们在这里新建 源泉,源泉 cad 我喜欢打拼音啊,这样比较好找一点。源泉 cad 加双击进去,全选我们的 文件啊,全选,或者说你点击扔一个文件, ctrl 加 a 一样可以全选好,直接把它拖进来啊,解压出来,你应该有这么多文件啊,少一个都不对啊。 insta 找一下 insta 好,直接把它拖进,拖到我们界面上 等一下,然后他可能会弹出一个,弹出一个窗口啊,这里有几个选项,问你要不要加载,一定点加载要点两次点两次加载好,加载完之后呢,可以看到我们的一个菜单栏了,如果你没有菜单栏的话,我们点击上面的这个小三角,这里有个小三角, 一四到二三版本都是这样开,打开小三角,显示菜单栏后面就有个圆圈设计了,那么你可以输入几个比较常用的纸面,比如说 aw 二,选择两个点, 好梳这个墙后,比如说两百的墙后空格,然后窗进窗, a d 二啊,窗进门,或者是我们衣柜点两个点或者三个点做 l 字型衣柜空格之后啊,创建我们的衣柜,这非常常用的功能,我们可以输入 k, k 这边就有几个图库,自带的图库啊,我们随便点啊,直接可以拉出来, 那么这个图库就是基于这个文件夹,我们这个圆圈文件夹,所以这个圆圈文件夹要保留,不能删除,所以一定要放在一个好找的位置,那放了就不用管他了,那至于这个压缩包,想删就删。那么如果说你进来之后, 这些指令有些可以用,有些指令用不了,那你就要判断是不是你的 cad 啊,是不是用了什么绿色免安装板,或者是什么硬盘板啊,直接解压就拿来用的,这种都是不行的,一定要通过去下载安装包,然后打开一个安装程序进行安装的 cad, 才可以正常的使用源泉。

路路插件 elvy 设置攻略三点零大家好,我是刀哥,万众期待的 lvy 设置攻略三点零他来了!根据这几天直播时粉丝提问的设置问题痛点, 这期视频给出解答。首先这里介绍一下前两期视频解答的前情提要,有相关问题的小伙伴可以翻看首页置顶视频,话不多说,直接上干货。一、 聊天框字体怎么变大?这也是很多显示技巧或者用笔记本的伙伴们痛中之痛的心病。很多人问我聊天框字体到底怎么设置能大点呢?眼都快瞎了。首先标题这里点右键出现字体大小,最大值只有二十 达玛,看我接下来的操作,打开移弯设置界面,在 usa 规模这里选择大,有没有发现两 油田字体也变大了,如果你感觉字体还不够大的话,左边滑轮自行调节,直到调节到自己舒服的字体大小。接下来就是按前期视频调整一下头像和动作条大小就可以了。 二、仇恨框体怎么移动?回首党斜杠 tc 二、调出仇恨插件设置界面,点击外观,点击测试模式 这里把锁定取消,把显示标题打上勾,点击仇恨标题就可以移动位置,仇恨框体右下角点击移动,可以调节窗口大小。这期就讲到这 这里下期给大家讲一下怎么设置,让电脑打团本流畅起来,记得点赞关注加粉丝群,开播第一时间会通知你!

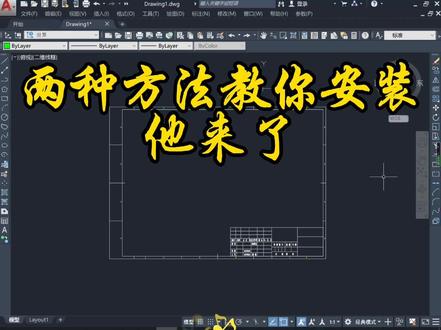

飞机中网红的圆圈插件怎么安装和卸载?今天它来了。首先我们将下载好的圆圈设计软件进行解压,然后将 cd 打开, 打开压制后的软件中的 ins 多软件,找到这个,找到 ins 多软件,将它拖到,将它拖到我们的 cd 软件中, 然后我们看到圆圈设计已经安装好了。 穿法二,我们直接关掉 cd 软件,我们找到 cd app 软件,直接找到 cd app 软件,右击 以管理者身份运行,然后找到当前的版本,然后点击安装中的全部可用配置中,点击确认,然后我们打开 cd 软件, 我们可以看到已经安装好的源泉设计软件如何?现在已经安装好的源泉设计软件,我们直接输入 iq 空格, 我们直接输入 yq 空格,然后点击系统设置,然后这里有个卸载确定, 这样圆圈设计软件就已经卸载了,你学会了吗?记得点赞加关注哦!

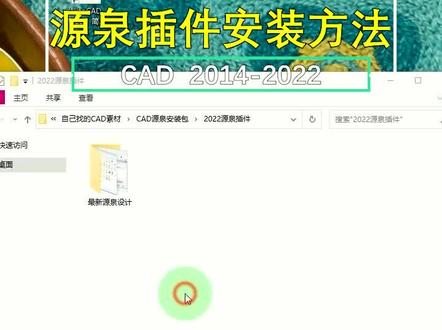

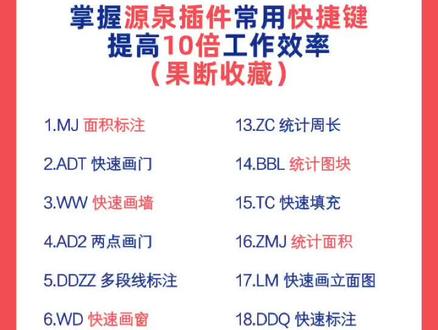

二十秒教会你安装上源泉以及所有快捷键。那么拿到我的文件后解压一下都是要解压的哦,再去找到塞他啊不应用程序打开它。这个插件支持所有 cd 版本,选择你安装的 cd 点击安装就行了。注意全程电脑都要关闭防火墙哦,不然安装不上。好,我们 打开 cad, 选择始终加载我们的源泉就安装好了。系统设定自带有快捷键大全,第一次用需要好好看看。最后没有插件等问题就问老师,拿去试试吧。

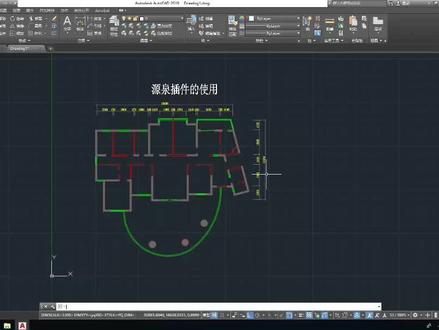

大家期待的圆圈插件我们今天正式上线,在这里呢我们来了解一下关于这个软件呢,我们如何去使用这个插件哈啊?为什么要使用这个圆圈插件呢?在我们的施工图里面哈,他就是 可以为我们节省大量的一个作图的实践,比如说标注啊,文字啊,他都可以进行一键生成,包括门啊,窗啊这样贴使用。 首先在讲这个插件之前呢,先跟大家讲一下我们这个插件的一个安装啊,该如何使用, 首先呢我们从网站上下载到我们的这个圆圈设计插件之后,然后我们解压,点击它,点击这个 set up, 然后找到这个安装,找到这个 set up 软件,点击它, 点击它之后呢,然后如果说你的电脑上是什么版本,它会在这里提示就会有什么版本。在安装的时候呢,我们需要把我们的 cad 啊先退出,然后再进行安装, 这个时候呢我们点击安装到全部就可以,然后呢点击啊把它关掉啊,关掉,关掉之后呢,我们在这里来看一下啊,这个时候我们安装好之后,我们启动 cad 之后呢,他这个地方就会多一排这个工具栏啊, 然后我们在这里输 y q, 输入 y q 之后空格,这个时候呢我们就可以弹出呃,这个关于这个就是源泉设计的一个种难啊,一个种难,在这里呢,我们先来 大概了解一下它的一个使用方法哈,比如说我们为什么要用到这个圆圈,在这里啊啊?在标注 方面他有什么优势啊?比如说我们大家来看一下,比如说我要完成这一排墙体的一个标注啊,大家来看我们只需要输入什么呢? 滴滴叉叉啊,大家要记住啊,我们现在输入这个快捷键,是因为你安装了这个圆圈之后才有的哈,默认的 cad 是没有这个命令的,说完之后我们空格,然后我们 自定一条线,然后拉过来大家看一下啊,按完之后大家看一下了,他就会自动帮我们把这个标注啊, 墙体,墙体,墙体之间的距离,还有这个,呃,什么呢?这个就是墙体的宽度啊,都会自动生成啊,都会自动生成,这就是圆圈插件的一个好处,大家有需要这个软件的可以关注我们的抖音号。

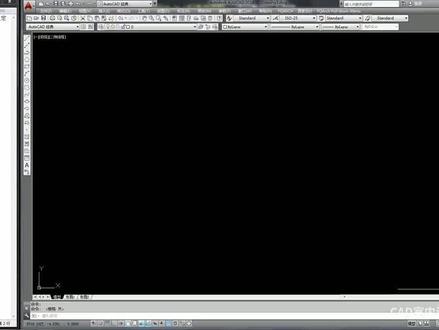

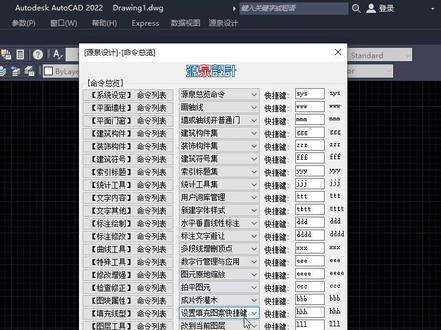

大家好,这节课我们来讲一下源泉插件的系统设定。好的,然而呢我们是通过源泉设计的这个图标来点击它,当然大家熟悉的时候呢,可以记住它一些快捷键。好,我们首先看一下源泉插件这个系统设定,首先来点击一下系统配置 他的快捷键呢,这个右边是他的一个 yqsys。 好,我们来看一下这个源泉设计的他一个配置文件的话呢,他主要是我们的这个安装文件夹,我们基本上呢不要去修改,他 基本上不要去修改它,其实呢他就相对我们写做什么呢?做这样一个网站一样,对不对?写网页他可能做一些代码,类似的啊,和这个代码很类似,这样呢不需要去管他,把它关掉就可以了。好,把它关掉。第二个的话呢,我们来点击他 这个下面就是他一个源泉设计命令的总脑快捷呢一个 y q。 好,我们看得到这个源泉设计它命令着难的非常多,就是根据我们这个图标下面的一个命令提示,对不对?比如说我们的一个命令列表,命令列表有很多有平面强度类的,刚刚上节课我们给大家讲了一些, 比方说你想单独看其中某一个,对吧?点击,比方说我想看一个这个平面类的工具来看平面门窗,这个呢就是点击到我们一个单独平面门窗的一个命令吧,后面的都有他的,但是呢大家可以进行一个这个稍微的一些修改,我们呢点击返回他, 还包括其他的啊,这个什么清空快捷键,重置快捷键呢?其实我不建议大家去进行一个重置,因为什么呢?因为其实这个源泉设计,他在 做程序设计的时候呢,就已经考虑到和我们的 cd 呢进行了一个这个修改吧,那么实际上呢,如果说大家去进行一个自定义的话呢,可能会产生一个什么后果呢?因为其实我们知道我们本身 cd 用的只是一些常用的工具, 对吧?如果如果说还有一些工具我们也是用不到的,那么你重置的话呢,可能会造成你和其他 cad 自带的软件会产生冲突,所以说呢,我就不建议大家进行一个修改,我们呢把它关掉或者说保存就行了,把它擦掉。 好,我们来继续来看到第三个就是打开和关闭圆圈图像按钮,打开和关闭图像按钮是什么意思呢?大家看到这边他的快捷键呢是 t b a, 大家注意看啊,我的每一节课的话呢,会主要的跟大家讲一些比较 重要的快捷键呢,就是在我们左边的这个提示框这块,比方说我们等下会讲到一个 s d 和一个 t k, 它是用的比较多的。 好,我们来看一下这两个什么意思呢?比如说我们点击打开它,大家看到没有,实际上呢就会在右边,包括有些同学安装完我们的这个源泉插件之后呢,可能会 自动的会生成右边的这一部分的一个图像按钮栏,它实际上就和我们的什么呢?和我们的这个 cad 的这个坏图工具差不多,对不对?就和这边一样的啊, 一样的,那么呢他只是把其中一些常用的,比如说这些门窗,包括这些柱子和墙体,把它命令呢拖到这里面了,当然呢如果说我们不需要的话呢,可以给它进行一个关闭,是不是系统设定 t b a f 啊?其实呢大家可以想得到,你记住一个,有时候呢什么 f 就是这个关掉,对不对?好,我们再继续来看一下他的这个选择单程用户,那么这个选择单程用户是什么意思呢? 大家简单聊一下,比方说我们看到源泉设计单纯用户的话呢是一个什么 ccd, ccd 呢?它实际上就是一个,大家知道 ccd 是一个知名的一个设计公司,对不对?包括这个 hba 也是一样的啊,那么呢这个呢就代表了他我们的这个源泉设计呢,他有一些标注, 包括他一些文字啊,现行呢,他可能是参照某种公司的一个标准去做的,知道吗?当然呢我们可以选择其中一种,比方说点击 c、 c、 d 的 ok, 点击确定就可以了,大家看没有他,其实呢就是加载了我们的这个 c c、 d 公司,或者说 h b a 公司,他 一些绘图标准啊,意图绘图标准,包括后面那些图层呢?我后期会跟大家进行一个讲。 好,我们进入到圆圈设计,我们来看一下。接下来的话呢,我们来看一下其他的命令,比方说这个切换提示语言的话呢,我们默认的就用这中文就可以了啊,如果说大家想挑战一下英文的话呢,也是没问题的啊,点击确定。 好,我们继续看到接下话呢,就是设定的绘图单位,其实就是和我们这个 cd 自定义的差不多,这个设定绘图单位什么意思呢?点击它,其实呢就像我们这个在 o p 音里面设计一个首选项一样,对不对?设计个单位呢,我们一般 包括三 d, 应该默认的都是这种毫米,它是一个国际单位啊,它是一个国际单位,点击毫米确定就可以了。 好,继续看到后面的命令加载源泉菜单,加载源泉菜单的话呢,因为我们这里其实已经加载好了,就已经不用去重复进行加载了,大家看到没有,其实呢就是这个右边这部分呢,他就把它消失了啊, 好,然后这边的话呢,我们要讲到今天的两个重点,包括其实后面开始的话呢,这个卸载源泉我们跟大家讲过了啊,首先我们来讲两个比较简单的,比方说关于源泉,关于源泉的话呢,大家可以点进去, 就是呢有一些快捷键,因为呢我们其实会跟大家讲的非常详细,其实关点击关源权的话呢,就是进入到他的一个什么这个什么官网啊,他的一个设计网站,还有呢就是像这个详细帮助,详细帮助的话呢就是他的这样一个帮 说明。这些图文类的话呢,大家可以简单聊一下,因为呢这个源泉呢,它是自带了一些帮助说明,但是呢很多同学呢,可能看这个图文呢,可能还看不太明白,是不是? 所以说的话呢,我们就把它进行的只是交代他一些快捷键啊,但是有他一些这个命令作用,我们呢不去做过多的一个讲解,我们呢以视频的方式让大家呢能够更加的容易理解好吗?好,我们呢着重讲我们今天要讲的系统设定中间两个重要的一个快捷键, 这是一个是什么呢? s d 设置图纸的和符号的比例。第二个呢就是绘图图框,就是 t k, 大家看到我们左边部分,好,我们首先呢可以直接输一个 s d, 比方说我现在呢先画一个 i c 矩形, 我们知道当我们第一次打开这样一个 c a d 的时候呢,它是没有标注的对不对?需要我们去设置,或者说特别是大家重新做一个图块的时候呢,可能需要去打开一个已经做好的文件,对吧?可能就比较占内存。 那比如说我们想大家看到呢,我们进入 d 对不对?他就已经有一些设置好的一些这个标注比例,我们就不需要重新去设置,对吧?因为他自带的话呢,就是这个 iso 的对不对? 那么这个比例是什么意思呢?比方说我现在是用的源泉一百对不对?我们用这个一百的比例去给他进行个标注。 好,我们来假设说画一个这样的一个房子,一个十米乘十米, ok, 我把它拼一个墙体, ok, 两百四的墙后,好,我就假设这个中间呢把它有这样一堵墙,把它分开 好。那么比如说我们要标注一个外框的话呢,标注个外框的话呢?实际上大家去看到我们这个比例的话呢, 大家记住实际上我们所有的这个比例在模型空间,大家注意模型和空布局的一个不同,如果说大家这个模型和布局还不懂的话呢,我建议大家可以先学习一下我们的这个布局画图的一个教程。好,我们来看一下模型和布局 的话呢,大家知道模型里面他的这个比例呢,都是一比一,都是一比一的,那么只有真正在布局里面的话呢,他才有所谓的,比方说我们看到有些图框,对吧?这个一比七十,一比八十,一比三十,一比四十,那个呢 都是在布局里面做的,所以说呢这个我们的一些比例标注尺寸的这个概念啊,他都是什么呢? 他都是从布局里面的概念把它搬到模型里面去了,理解吗?那么在模型里面话呢,他只是说一个这个把他的这个尺寸变小啊,这个大小变小,但是呢他的数值不会变,什么意思呢? 比方说我们现在用到的是一个源泉一百的对不对?我们可能用它用来标这个外标注倒是可以,对不对?但是大家想一想,我们一般标注这个内标 标注的时候是用的什么?你再用这个一百的去标的话呢,就比较大了,这个时候呢我们就需要切换一个比较小的,比方说我们可能里面的话呢就用到一个一比五十的,对吧?那么呢我们就输一个快捷键符号比例 s d, 或者说呢,大家点击圆圈插件检验到系统设定呢,如果说你不想记插件快捷键的话呢,也可以点击他这个设置图纸的符号比例啊,我们说一个 s d, 好,那我们看到呢,现在是一个一比一百,对吧?好,我们的比方说想用一个一比五式的来标注这个内标注,点击确定好选这个对象,我们把它改小一下, 可以不改啊,也可以不改,比方说我们直接选择它的话呢,就是直接把它改掉,看到没有,直接它就变成一个一比五十了。那么现在的话呢,比方说我再用到一个一百,大家看一下 d、 l、 i 这个是一比,这个是一百的这个比例尺寸标记,那么用到内部标注的话呢,就要用小一点,用到这个源泉五十, 包括大家今后在画一些施工图的时候,是不是这样子,外面是大标注,里面的是小标注,但是呢他这个数据都不会变,对不对?比如说我们来看一下他的数据并没有发生改变,大家注意啊,只是说他的这个尺寸大小发生了改变。 好,我们呢继续来看到其他的一些命令, 是 sd, 大家搞懂了吗?我们再回过头来看一下输入 sd, 这个呢有很多比例可以进行设置啊,你想输入成多大?比方说我们的这个外部标注呢,可能是正常加装的话呢,用到一个一比七十五就差不多了。比方说画立面图的话呢,可能用到一比四十,一比三十,那么用到这个 模型标注的话呢,这个比方说节点图呢,可能用到一比十,甚至一比八、一比五的都有可能,大家进行一个修改就可以了。好,我们点击确定。 好,那么接下来我们看一下第二个命令,就是圆圈设计,这个什么呢?这个加载图框图框的话呢,我们可以一键把它这个绘制啊,就是它的跨间呢,是 t k, 点击它。好,比方说我们现在画好了这样一个一个一百个平方图的一个正方形,我们就假设说它是一个原始结构图,对吧? 好,那么比方说我们在模型空间里面要插入一个图框,应该是什么呢?我们来举个例子,我们来输入 t k, 好,我们看到这个图框的意思就是什么?大家看到这里有标准图符,我们正常情况下的话呢,像做一些家装,包括别墅,还有一些中小型工装来说的话呢,用到 a 三的图纸就差不多了, 那么呢我们点击选这个 a 三,然后呢大家看到这个呢有宽高宽宽就是标准的一个四二零乘二九七,标准四二零乘二九七。 那么这个时候呢,我们看到如果说我把这个 b d 改为一的话,大家看到首先看到改为一是一个什么样子?大家看到这个你去量,比方说用这个圆圈五十去量的话呢,他量出来这个尺子的话呢,这是我们一个 一比一的,看到没有四二零乘二九七的,对吧?所以说在我们的模型空间呢,这个比例呢,他都是从布局里面去搬过来的,那么在首先呢,我觉得还是要先看一下布局啊,布局好, 首先进入布局,我们把这个四口的线给它关闭,输入 tk, 需要理解布局呢,大家才能够方便理解我们这个模型这个图纸比例到底是一个什么概念? 好,我们呢插入一个一比一的啊,四二零乘二九七,我们的这个布局呢,他绝对是一个一比一的,当然这地方呢有一些内宽左偏移这个东西,我们可以适当的去调整,我们基本上呢不会去动他,主要是调整呢,包括这个图宽加长,我们可以预览一下。首先呢这个图案颜色都可以修改的啊, 我们看一下一个标准的一个图填压式是什么样子?有横的立的,对吧?点击确定。好,大家看到呢,这个就是个什么呢?这个就是一个标准的一个,我们把它切换到一个圆圈五十啊, 好,那我们现在去量这个尺寸呢,应该用到什么呢?看到没有?就是一个四百二,对不对?标准一比一,那么我们想画完之后对不对?应该是建立一个市口,不知道大家还记不记得啊?建立一个市口, 对吧?然后呢把它进行个缩放,这个比例的话呢,应该调到多少呢?应该调到一个,我们看一下一比五十差不多哎,其实应该还大一点,应该到一个一比六十左右。我们呢添加设置一下, 把这个图形单位改为一个六十,点击确定 好,然后呢把它切换到一比六十,对不对?好,然后呢把这个锁呢给它锁一下,所以说我们现在这个图框比例的话呢,它应该是多少呢?大家可以看到啊,这个数值的话呢,我们双击它可以是进行修改的,就是我们插入到这个图框,比方说有很多文字,对不对? 对吧?这是 p 零一,就是代表呢平面图纸第一张施工图,对吧?一比,我们把这个一百呢改为一个六十, 好,点击确定。当然呢文字选项里的一些颜色呢,都可以进行修改的,包括他的文字颜色。好吧,我们就不做一个强调。 ok, 点击确定,包括这个时间双击他进入一些修改啊。

cad 源泉插件安装方法?首先呢,我们打开插件的一个压缩包,点击右键点击解压到当前文件夹,我们会得到一个插件的文件夹,点开这个文件夹,找到 sys 的文件夹,进入之后,我们找到以 s 开头的 stada 吧。安装在这个应用程序,点击之前呢,我们需要关闭原有打开的一个 cd, 那它关闭之后,我们再次打开 cd 插件所在的文件夹,找到其中的 s 开头的 step 安装应用程序, 双击选择你的 cad 版本,点击安装到全部,然后显示到安装设置完毕,我们点击确定打开你的 cad 就可以了。双击你的 cad 图标,等待几秒钟,但是如果你发现并没有把插件安装成功,我们只需要返回文件夹,找到 ins 开头的文件,鼠标左键拖拽到你 cad 的屏幕当中,等待一下,你的 cad 插件就会安装好了。

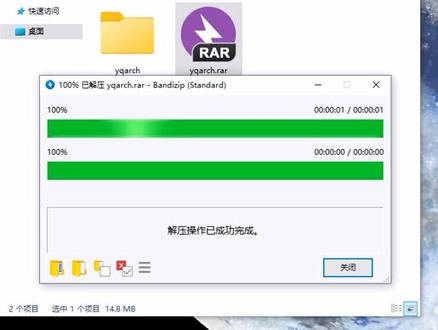

三十秒教会你完全安装以及分享。首先下载好文件,给他解压一下,再找到并打开 sita 的 exe 应用程序,他是支持所有 cd 版本,选上你现用的 cd 版本,点击安装到选择的配置中,完全就安装好了。我们打开 cad, 这里选择始终加载,每个功能后面都有对应的命令,直接输入即可使用。文件已经打包好,还是直接问就行。
