Eplan怎么调整高层代号图纸顺序

大家好，这节我们聊一聊项目结构。我们先打开绘图软件，打开一页图纸，滚动一下鼠标滚轮，我们把图纸放大一下，看看，在这个地方干。 fc 一，这个叫设备标识符， 从国外进口的设备图纸里，每一个原件都有这个标识，对应国标或者 iec 标准里面都有对应要求的。我们双击这个空开，在弹出的原件属性对话框中可以看到完整设备标识符 等于 gb 加 ie 杠。 fc 一，这里的设备标识符什么意思呢？这里的高层代号等于和未知代号加又有什么含义和用途呢？ 有很多电器工程师当拿到别人的图纸里都有类似于等于 gb 一加 a efc 一这样的标注时，很难获，根本无法准确的理解图纸。这节我们就单独讲一下这个标识， 我们先从项目结构聊起，针对这个图纸，我们聊一聊关于项目结构。新的电器设计标准中专门对项目结构进行了详细解释。在这个新标准中，用功能面和位置面来扩展了旧的标准中的高层代号和位置代号这两个术语。 新的电气设计标准上说，为使系统的设计、制造、维修或运营高效率的进行，往往将系统及其信息分解成若干部分，每一部分又可进一步细分，这种连续分解成的部分和这些部分的组合 就称为结构。在这个软件中就是指项目结构标准认为研究一个系统主要从三个方面进行，功能面结构。这个系统是做什么用的？对应软件中的高层代号，一般用于进行功能上的区分，比如这里的 g b 一电源位置面结构， 这个系统位于何处？对应软件中的位置代号一般用于设置原件的安装位置，比如这里的 a e 相对一 产品面结构，这个系统是如何构成的？对应图纸中的设备标识表明该原件属于哪一个类别， 是保护器件还是信号器件或执行器件？比如这里的空开杠 fc。 一标准对结构的描述很精准，用此简洁而含义明确。不过对一般人来说，要理解每一句话也不是那么容易，这里举几个简单的例子 来帮助理解标准中的系统结构与软件中的项目结构。为了便于理解，我们试着从图纸的数量这个角度来阐述项目结构。图纸多少与项目结构并非绝对的关系。不是说一百页图纸就一定要用某种项目结构，用项目结构只是为了管理方便，看图方便， 找元器件方便。为了更加形象，我们这里将一个公司的组织架构和一个项目的项目结构进行图饰对比，以加强印象。项目结构的实际应用要远比这里举得失礼复杂， 比如除了高层代号等于和位置代号加，甚至还有功能分配和安放地点等结构。我们的目的是抛砖引玉，引发大家的思考。 公司的规模有大有小，小公司只有七八个人，五六条线，中等规模的有百十来号员工，大公司的员工则成千上万。同样的一个电器项目，其核心为电器原理图， 因为原理图是电器功能实现的基础，所以原理图的数量能够体现项目的大小。不同的电器项目，其原理图也是从几页、几十页到成千上万页。要注意的是，在软件中刚开始进行项目规 化时，就应该考虑好项目应该采用的项目结构，因为新建项目时所设定的结构在设计的过程中是不可以修改的。 此外，项目结构对图纸的数量、表达方式都是有影响的。一个设计合理的项目，他的项目结构首先要设置恰当，什么时候用什么结构呢？下面我们举个例子说明一下。 当一个公司仅有几名或几十名员工，相当于一个项目仅有几页或几十页的原理图。由于人不多，分工不是很明确，所以公司可以设一个经理，其余的为员工一、二三。就好像电器项目图纸不是很多，往往把多个功能的回路放在同一页上。 婴儿项目下面就是图纸一二三。这通常用于一些机械加工设备，比如工业洗涤设备、木工加工设备、普通加工机床、 印刷机械、住宿设备等等。项目中原器件的数量不多，一般只有一个控制箱，这时候无需项目结构。因为原件查找起来本身比较简单，所以使用顺序编号这种结构。 当一个公司有几百名员工，如果还使一个经理直接管，那就显得很麻烦了，这时候就要设置部门了。正如一个公司的前台，他需要转接电话时， 如果让他直接在一百个人中找到一个人的分析号，势必比他先找到部门再找这个人花费的时间更多。如果一个项目有几百页的原理图，如果还是使用顺序编号再查找页或者查找设备都比较困难， 这通常是一些中小型的自动化系统、流水线、污水处理系统等等。因此这样的项目一般要使用位置代号。将几百页的图纸按照其 安装位置，一般是控制屏柜，控制箱的话是其中原件数量而定进行划分。此时项目中的原件除了有名称还有位置。也就如同一个公司，每个人都有所属的部门，我们就可以方便的区分研发部的张三和生产部的张三，因为其前缀部门位置代号不同， 这类项目用位置编号结构比较好，更大的公司员工数量成百上千，他们有不同的产品，如下图，琐事，有些部门甚至是重复的， 此时直接设置部门来管理是不够的，那么还需要把这些部分归入到不同的分公司和分所。这如同一个项目中包含几百页甚至上千页的原理图， 多数是用在已经行业热处理以及高度自动化的汽车流水线等。有不同的工序段，实际上控制系统都是很相似的，那么 就把这个工序段作为高层代号，而控制柜作为位置代号。这样只要看到完整的设备标识，如 等于 c a 加 i 一杠 k 一，就能通过名称判断它属于哪个工序段，哪个控制贵了，这个时候用高层代号加位置代号比较好。下面我们看一下我们打开的项目的结构， 选择菜单栏中的项目数据结构标识符、管理命令。弹出标识符对话框，该对话框中显示高层代号、位置代号、文档类型三个选项组。高层代号段，其前缀符号为等于位置代号段，其前缀符号为，加文档代号段，其前缀符号为。 今天我们就学习到这里，明天我们一起新建一个项目，手把手搭建我们的项目结构，欢迎大家观看下一集。

我们继续继续上一节这个 每一个转换符后面把它写上一个代号，二十四伏的，用微微正，还有回复， 然后这样就显示出来，显示出来的顺序我们想要的不太一致，是吧？ 你把为证和 b 换上就对了。 a， p， c 等等， b 和 c 再换一下。 是刚才我眼睛眼睛小吗？还是怎么样？我记得刚才是好像随便了。 电源出来，我们先给他画两个中断点，然后到二十四伏内页来进行一个分配。还是这样先旋转一下，找到自己文字想要的位置。 啊，我想把蚊子放这边就放这边，然后 中间点给他起个名字吧，这个叫二十四伏，这个呢？这个叫零伏。 其实这里面有好多信息我都没添啊。原配件里面大家熟悉了以后自己可以添一下，像这些 记录参数功能文本呢，可以填上，然后那个不显示呢？可以把它在这显示里面，把它去掉就好了。对，成这样了，记录参数， 然后这是一个五百瓦的，五百瓦的一个 这么大，雪 小姐还啊好用五百瓦直流电源。 然后这个标注上可能给自己一个方面显示，在这也可以，如果你不想显示的时候呢，再记住这个技术参数在显示里面把 把这个删除，删掉，删除他就不显示， 没了，你再加回来。怎么加点那个芯片？刚才那个叫什么？记不住了，记不住了， 大家看一下，就这样，这个参数确定已经出来了是吧？然后我们继续向下吧。嗯， 电源，然后还有什么需要电？这电梯位得有个照明灯的方向吗？ 来个来个风扇吧。啊，来个照明灯也行。 有哪个帐篷灯啊？这个就是灯泡 照吗？照明灯也是 led 灯啊，让蚊子从下方 啊。哎呀那这放一个照明灯的话上面这个 这个地方就不对了。这个地方让他删掉吧。 换一个两项的，一个断路器或者单项的是吧？你一般 大家都是什么标准啊？就是只断火线不用断零线，是这样吗？ 来找一个单级的。单级的 找个站起来吧好吗？这个好丑啊。 用这个吧 单几的。那就 a 项嘛。 a 项是是象限。嗯。 q m 几啊？ q 二十三 看一下，然后这个是要把它换到零线上对吧。这个就不要了， 明天的段子序号我们确认一下吧。明天我们从十五开始吧。那这个也是十五啊。 好，十五改好了，那零线就不用加断路器了，我们加拐点把它和灯连上了 这边 好我们继续啊。这两天有点嗓子有点不舒服，有点对不住大家。 这是二羊了吗？大家都有没有第二次羊了。 我们在这个下面呢可以给他加一些加一些版本版本说明如果说 你觉得有必要的话就假如我没必要你可以不用想， 就是说想给这个电机呢加一个原版身份证什么就 输送带传动电机。 这颜色和这个格式都都很那个很特别啊。给他改成蓝色，然后 方向角度角度给他改成零字体呢。来个四点五啊， 这样看起来 有点太正经了是吧，来点鞋体的， 这样能好一些。我加文字呢。可以给其他几个人加加一下文字说明。 你看这个是什么。点击柜内证明 这个呢。这个三线 面二十四的 看一下二十四伏开关电源吧， 这就是场场内的 厂内工 面柜 靠近我们的这个第一页啊，主电路基本就差不多了，剩下的就 调整一下我们这个横向的间距，美化一下，然后 这样把我们这个设备里面的参数再嗯，细致的填写一下，基本上就可以了。嗯，填写，比如说断路器这里啊，剪 陪了，然后等等啊，这一些主要在这一夜天 多少安排的？然后是几批的？就是几级的，一一批的，二批、三批，是吧？ 好，那我们这节课就先到这了。

大家好，今天呢我来给大家讲一下 e plan。 我们在设计一个 图纸的时候，首先我们在一破烂中最初的是要先建立一个他的架构，在一破烂中其实我们可以到叫这个结构标识符管理，我们根据他 不同的功能去分一下我们的这些高层代号，位置代号还有功能分配等，来把我们的图纸的一个 框架先建立起来。接下来我们来看一下我们如何使用结构标识符，以及使用结构标识符来建立属于自己 eplan 图纸的一个模板。首先我们新建一个项目，我们 在新项目中打开结构标识符管理，会看到里面只有高层代号，位置到位置代号以及高层代码数，其实我们通常用的就是这两个，我们没有看到刚才这个程序中有的这些东西，那接下来我们 看看如何把这个结构建立出来呢？首先我们在项目的属性中，项目的结构中这边有个页，这边他默认的是高层代码和位置代号，在这里我们 打开页的结构，他这边会看到是一个，他只用了这两个高层代号和位置代号，那么我们要新建一个属于自己的吗？那么就建一个属于自己的 这边呢？我们可以看看你想使用哪些东西。我们就根据刚才我们的模板里面的首先功能分配，我们可以启用高层代号，启用安装地点我们可以不启用， 然后位置代号我们启用，文档类型我们也启用，我们点击确认，然后应用。我们再来看一下我们的结构标识物管理，里面就出现了这几个，这时候我们来 新建一个页，来看一下它整个的结构类型。新建一个页的时候，我们在这边首先功能分配，我们 其实可以根据我们的实际情况分配，比如我们零零零这边高层代号比如说我们写个 a， 位置代号我们写个 b， 然后这边的文档类型呢，我们写个 d， 这样的话大家又看到了我们这个结构全套就出来了。大家如果想给我们的标志符加上一些注视，可以在我们这个标志符管理里面，首先我们在零零零后面你可以加一个通用， 我们用英文尖的软，我们在高层代号 a 里面我可以加一个，比如说我们是 这边叫什么叫控制这边我就随便写一下，我们在位置代号这边可能我们就是可以说是电柜，首先我们是主电柜，文档类型这边我们也可以首先是主回路吗？主回路 就随便写一下，大家可以看一下整个的实际的他们变化，刷新一下，看一下，看到就会刷新出来了，这样的话就对于我们在设计一盘的时候，把整个的图纸的这个结构做的就很好。

大家好，这节我们聊一聊项目中业的打开和从命名，现在我们讲一下业的打开方式。 第一种是在页导航器上选择要打开的原理图页，选择菜单栏中的页打开命令。第二种是在页导航器中选中的原理图页上单击右键弹出快捷菜单，选择打开命令。第三种是在页导航器中 可利用鼠标直接双击原理图页的名称，就打开了选择的文件。接下来我们讲一下图页的从命名，页的从命名只是修改页名， 而不是修改页描述，看这里的图页一，我们打开这页的属性，看看这页的完整页名采用的是高层代号加位置代号加页名相对应的，对图页的从命名需要分别对高层代号、位置代号和页 名进行从命名。高层代号从命名是这样的，先在页导航器中选择要重命名的高层代号文件，选择菜单栏中的页重命名命令， 或在页导航器中选中的原理图页上单击右键，弹出快捷菜单，选择从命名命令。高层代号文件进入编辑状态，激活编辑文本框， 输入新源里图高层代号文件的名称 pow 零一，输入完成后，在编辑框外单机退出编辑状态，完成从命名 位置代号从命名是这样的，先在页导航器中选择要从命名的图页文件的位置代号，选择菜单栏中的页从命名命令，或者在页导航器中选中的原理图页上单击右键，弹出快捷菜单，选择 从命名命令图页文件的位置代号，进入编辑状态，激活编辑文本框，此数我们输入一七零一，输入完成后，在编辑框外单机退出编辑状态，完成从命名。 从命名是这样的，先在页导航器中选择要从命名的图页文件的页名，选择菜单栏中的页从命名命令， 或者在页导航器中选中的原理图页上单击右键弹出快捷菜单，选择从命名命令图页文件的页名进入编辑状态，激活编辑文本框，此处我们输入一一输入完成后在编辑框外单击退出编辑状态， 完成从命名。不论原理图页是否打开，从命名操作都会立即生效。在实际项目设计中，夜明的修改师通过 编号完成的从命名功能只针对个别图纸进行手动调整。在页导航器中鼠标右键选择编号。在弹出的给页编号对话框中，根据项目需要设置相关参数。如果勾选应用到整个项目， 整个项目的页名都将重新编号，如果不勾选，则只对选中的页进行编号。如果勾选结构相关的编号，页名的编号以结构为主， 每个结构中都会出现重复的页名。如果不勾选页名，编号以项目为主，所有结构中不会有重复的页名。 设置编号的起始号和增量在紫叶兰的下拉菜单中有三个选项保留是只保留当前子业形式不变，从头到尾编号是直子页，以起始值为一，增量为一进行重新编号。转换为主页 是指将子业转换为主业，与其他主业一起进行重新编号。 看，这里就完成了从新的编号。

接下来我们来聊一聊，一看中项目下每一页他的组织形式。这里我们自己新建的一个项目中，他每一页这是单独分类的，我再建一页的话，他也是一样的。第四页 他是互相分离的啊，业与业之间看不出什么关联。我们再看一下一个成熟的项目，这个成熟的项目中看一下 他的组织结构就相对复杂一些，像一个树一样啊啊，比如说这是项目名，项目名之下有四个，四个分支，分支点开之后他又有分支下面，这才是单独的每一页每一页， 比如说这是 c 一，然后下面这是 fb 三，这下面每个下面都有单独的分子， 分子下面又有自己的页，其中这里等于等于这个图标，嗯，他其实就是高层代码，高层代号，而加号这个图标他就是位置代号 啊，一个高层他的组织形式就是项目名，然后呢高层代号，高层代号下面再有若干个位置代号，比如说这个 cae， 这个高层代号下面有一个位置代号，然后呢一比三下面他就有， 呃，这么这么多位置代号，每个位置下面又有又可以有肮脏图纸，一般而言在高层代号是用来指示啊。呃，他下面的这些图纸 他是什么用的？比如说，嗯，常见的会会把有现场，比如他的液压系统作为一个高层代号，然后呢， 传动设备也装作为一个高层代号等等等等吧，他是按功能来分的，再比如说按 plc 来分，一个 plc 可以分配他一个高层代号 等等，这就是高层代号，他是说明他下面的图纸是完成什么功能的。而位置代号是什么呢？位置代号就是说啊，他下面这些图纸，他是现场，他是 对应的设备是装配到哪里的？他一般工厂中会把一条生产线分割成若干个位置代码，然后呢每个位置代码下面 装配这么一个电器柜，这个电器柜里面他的设备其实就是对应的图纸，就在这个位置代号下面，这就是高层代号和位置代号他他们的含义。那么 呃伊布泰项目中的这种组织结构形式是怎么实现的？因为我们自己的项目中，我们无论怎么新建新建业，他都是每一页都是分裂的，没有成为这种呃复杂的塑形结构， 那么这种塑形结构他是怎么实现的呢？其实是这样的，我们打开这一页，他的属性属性属性这里 我们在在这里完整夜明在右边这个按钮点开他，点开他就可以为这一页分配他的高层代号和位置代号。你说高层代号，高层代号这里我们可以，比如说他是呃液压系统吧，我们可以 hp， 他的位置代号，我们比如说这是在生产线的入口，就可以用 en 来表示。在我们第一页他的完整页 就是 hp， 高层代号为 hb， 位置代号为 en， 安全吗？他的第一，然后点击确定。 同样的 h 二，我们可以给他也是设置他的属性，给他设置完整的页名，他的高层内号，我们就就可以在这里选了。选了 hphp， 他的位置的话，比如说他是在出口 ex， 那他的页名高层代号是 hp 啊，位置代号是出口 ex， 点击确定。 再比如我们的第三页，他是 他的玩的夜迷，他的高层代号比如说是驱动，驱动就是债务吧，第一第二吧，第二 他的位置代号也是入口， 这样我们就有了两个高层代号了， hp 一个，第二一个有了。第四页，第四页同样可以给他设置 高层代号，就可以在这选了选第二，他也是第二的，他的位置代号也是出口， 同样第五页也是一样的，嗯，比如说他的 他也是驱动这个里面的传动里面的，然后呢，他的位置代号也可以选择选择一出口， 这样，这样经过刚才的我们这个设计，我们现在的自 你的这个项目他图纸他的组织形式就也变成这种塑形结构了。戴木中他有这么五页图纸，分别有两个高层代号，一个是 hphp， 一个是 dr， 然后他们内部呢，每个高层代码下面在入口和出口都有相应的设备，相应图纸都是这样的。然后呢，如果比如说我们想在 hp 的应这里继续新建图纸的话，就直接点这里点新建就完了， 他自动的会把这个夜明完整夜明给补补上来了，然后点击确定。就是 啊伊普兰州他项目图纸，他的组织形式，他的完整形式就是高层代码，将位置代码再加页在一个中大型的项目中啊， 这种组织形式是很很有必要的，我们由于他的图纸如果中大型项目的话，他图纸是会很多的，我们可以通过啊高层代码和位置代码快速的定位 我们要查询和编辑的图纸，从而提高呃，工作效率吧。好，这就是本期的内容，拜拜。

学习一派呢，当然是首先从学习如何绘制电器原理图开始，我们看一下我们这这里的这个视力啊项目，他的电器原理图是从这里开始的，之前都是些说明性的文本，这样子， 在自己绘制之前，我们先看一下他这里的电源，他这个电器原理图，他有些什么东西怎么绘制呢？我们可以放大一下， 看他电源是从这里过来的。首先这里是这是一个黑盒，黑盒过来他有四根线，三根笑线，一根零线或者电线，出来之后经过这么一个啊空开 开关，然后过来到这里就是到系统的供电的，我们看一下这里的电他到哪里了？这部分叫限速，限速我们后面再说，这里叫终端点，终端点他到哪里了？这里有有他的去处 关联参考三点零第三页的第零列，看一下第三页的第零列，这是第三页 第零零，看到没有？他是从第一页的第九列过来的，从这里就可以看出他的电电源的走向，三相电的走向是这样的，我们看一下这里还有什么什么元素， 这是山下店，然后呢这部分右边这部分，这是，嗯取了其中一个象限 和零线组成呢，这一块就是先经过变压，再经过整流，这是因此它的功能是将交流电转化为直流电，直流电之后，然后呢就是给下面这些 啊，不同的位置进行供电，他供的是直流电，就是说操作电源吧，可能是下面这部分，这都是中断，中断点，中断点的另一侧到哪里呢？就会这里分别会有提示呢， 比如说这里是到 et 二的二点零， et 二， et 二的二点零，我们看一下 et 二第二页的第零列， 第二页的第零量，看到没有？他又从 再回到我们 ete 的电源这个电器原理图这里来。总体上看他的电器部分他只有这么些东西，就是电路三相电的来源是通过一个黑盒过来的，黑盒过来之后，嗯， 通过一个空开分出去，然后呢？还定义了，嗯，操作电源是通过一个整流变压变压整流的装置改过来的，这个变压整流的装置他叫 t 一， t 一，他的规格型号是，呃，输入一百到二百四的交流，然后转换成二十四伏的直流， 他来电电流是五安，这是电器部分他主要的一些。呃，元器件，他的除了电器部分的元器件之外，他还有一些，比如说这， 这里，这个，他这就是一个长方形框，就是从这里画出来的。然后里面先说明性的文字，辅助性的说明性的文字。 因此我们移副电路原理途中他可能有电器元器件以及他的电器连接，还有一些辅助的，呃，说明性的文字，当然还有，还有什么呢？还有这部分 x 零， l， e， l， x n， n 到 p 一这些，这叫端子牌， 呃，这边也有段子拍，但是 x 二的段子拍 以及这种，呃，这种，哎，这里一个小斜杠，这叫连接点的定义， 还有电缆、电影等等有很多内容，这些内容会在我们后面的绘图以及演示过程中会逐步提到的。好，今天就是简单的说一下这个电器原理图中他还有哪些东西。好，这就是本期的内容，拜拜。

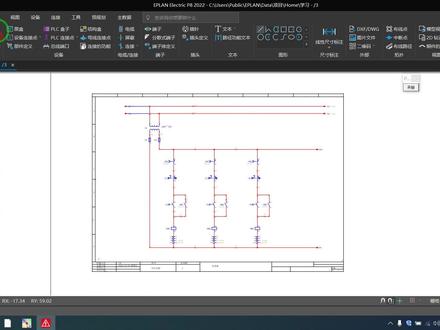

大家好，跟大家介绍一下这个易普兰二零二二啊 二零二二啊，他那个是伊普兰公司刚出来的啥一个电器自动化绘图软件呢，用来绘制这些个哈电器自动化原理图啊 啊啊，这个二零二二跟 p 八点七 p 八点九有什么区别呢？他他区别就在于这里了。 这个是啥？我们以前画那个电线的时候哈需要用到的啥一个拐角啊，三通啊，连接点呢哈啊他已经做出了一些个优化，以前是在这个地方来的在这 个地方来了啊，你录像了没？嗯好像好像开始录了啊 已经开始录了呢啊以前在这个地方他把他算啊进行整理了一些规划一些了，以前都放在一些个地方找不着哈。嗯，你看特别这个三通以前不好找的，你看没有四通啊，还有这种的 线路连接器啊，支路啊，干路啊啊，你看黑盒，你看没有盒子上这些呢啊 全部变成了插入了，你看他中断点在这里中断点已经变了，跟这个分开了，看见没有？以前跟这个是在一起的，放在这个侧面呢，现在已经呢分开了已经分开了啊这是 啊插入呢，黑盒啊，设备连接点啊， pc 盒子上各种的是编辑的，特别是编辑的他已经他使用了 cad 的一些个功能的。类似类似啊，你看到没有，旋转镜像拉伸倒角多重复制 啊，我们以前呢也本来是没有那些那个自定义那些功能的了，就是 cad 里面出现的了 啊，也就是说你就把这个呃吃透了是吧以后吗是吧啊就不需要 cnd 或者是到沃克斯进行。嗯建库了 以后一普乱哈就可以自己建库了，因为他有些这些功能了啊以前没有啊，你看网络上这是用来他试图的啊网络跟踪呢是用来他检测这些电路啊有没有 啊有没有啥错误的地方啊网络跟踪啊整个网络啊进行跟踪啊啊这个以后哈啊信电位跟踪信号跟踪啊以后会详细的讲解了，就是换好了一个电动原理图，他那去检查一下他有没有错误的 啊。这是网络跟踪整个网络进行跟踪啊这个电位跟踪啊一个电位啊这这个叫一个电位呢啊还有信号跟踪啊信号跟踪啊， 这是设备啊是直接插入上进行 poc 啊啊啊进行呢一些做了的还有两地安装版布局的啊 这个电位啊导航器啊进行的一个设置啊他把导连接啊全部是放的各种导航器， 点击这个上可以看查看一下了，还有工具啊更新生存这个是用来做报表的啊，你那个报表做好了之后然后呢就在这起来啊进行的生存了啊，哎预规划啊预规划啊导航器 啊我们最常用的是还有这个最重要的是一个部件库，你本来二零二二啊还支持旧的部件库啊，你说伊利这个是的啊怎么进行导入呢你看点击这个 然后呢添加这个跟旧的呢是一样的啊，然后选择自己的。是啊那个不间裤啊啊进行导入啊啊这个非常方便的呢啊啊以上啊就是 eplod 二零二二的 一一些个啥讲解啊，欢迎大家啊收看了啊。

在野派人中创建业呢是比较简单的，下面呢我们一起来看一下，这个呢我是打开了一个已经创建的一个项目，当然也是空白项目啊，如果我们想自己在新创一个项目呢，可以点击菜台的项目，这里有一个新建， 他会跳出这个创建项目的一个设置弹窗，在这里呢我们可以设置项目名称，保存位置就是保存路径模板，还有设置日期，创建者等等。 那设置好就是创建好这个新的一个项目之后呢，下面呢我们就要给他添加液，添加液呢有两种方式，第一种呢是 选中页导航器里面这个视力项目，然后呢点击菜的来的页这边有一个新键，它会跳出这个新键页的一个设置台窗。那么第二种呢，就是直接在页导航这里选中视力项目，右击点击新键啊，也是一样的。在这个设置界面里面呢，我们可以看到它有完成页面的设置页类型页描述，还有下面这样一个表格， 完成页面这里默认的是斜杠加一个数字，一代表他是第一页，那他后面呢有三个点，我们点开来看一下，它里面呢有高层代号，位置代号，还有文档类型的一个设置，那么呢我们可以把信息补充全，比如说高层代号，他是公益级公益，公益啊，这是我们新写界的啊。然后呢位置代号， 位置代号呢，基本上就说它是属于耒阳一个控制柜的，你比如说是电摇柜啊，还是控制柜还是驱动柜，这里呢我们就选择电摇柜。接下来呢是文档类型，比如说我花这个图，它可能是封面，或者说是段子图表，或者是电子图表，或者说是不接清单等，对吧？对应不同的这样一个需求场景，我们选择不同的新界的这样一个就是文档类型， 那么这个文档类型呢，是在四个上个视频当中，我们讲到在这个项目数据这里有一个结构标示符在里面呢，可以进行设置，然后呢页面就是确认的，这样设置好之后可以发现这边完成页名他的，你看把信息补充全了，现在包含 高层代号和这个位置代号，那么业内型，业内型他默认的是多谢原理图，那叫护士给大家看一下，这里面呢有安装百步局啊，还有呢单信原理图等等等等等等。那么简单给大家介绍一下我们常用的，比如他默认这个多谢原理图，那么多谢原理图他是绘制多谢图的， 重要的是描述这个电器的连接一个逻辑，主要呢它可以用来指导我们的现场功能进行这样一个间线。 代谢原图呢？代谢原图呢，它是有一个总管的作用，整体作用呢就是说它作为一个这样一个啊整体的一个电源的规划，比如说它是可以对我们现场的布线的起到一个辅助作用。还有这个安装布局板， 这个一般都是我们在设计电柜的时候，那我们呢可能需要进行开孔，对吧？元气节摆放这样一个作用，那么我们就可以通过这个安装板布局区，通过这个液类型啊去进行设置。 当然好像还有一个是那个塞地模型仕途，它的功能呢是和这个安装板布局是一样的，只不过呢安装板布局这个类型呢，它是二地平面，而塞地模型式图呢，它是有一个立体的啊，当然的作用也是一样的，都是为了去辅助贴场，去进行开孔，去进行这样一个圆形阶位置的一个摆放。 那么这边呢我们还是选择这个多线原理图，就是说如果我们一般来说是只是简单的画圆图的话，默认的这个设置就可以， 里面呢还有个交互式，交互式呢就是手动绘制的图纸，他可以手动操作插入一些意见那点后面这个三个点呢，它里面呢还有这个自动看见没有？自动式呢，就是根据图中的一个逻辑软件呢，会自动生成加一些软件 来，下面是页描述，页描述的话呢也是我们根据呃这个原理的，他这样一个性质，我们去给他进行一个命名，当然你也可以不写， 比如说这边我们可以来写成电源分配， 下面还有表格名称，图框名称的，这个就有些暂时不讲了。还有这个比例，比例的话呢，他主要是就是当我们创建好这个页之后，那么如果我们比例是一比一，那么他就是呃在这个图框里面，他这个 里面这样原图的位置呢，摆放呢，或者说是大小呢，就是跟要图呢是一比一这样有关系。三格呢，也是三格的话，我们需要先进行创建好，我们先点击确定创建好这个三格是四毫米，我们可以看一下放大一下， 那在这个菜单来我们可以看到这边有 abcde 啊，五个这样一个句式，英文现在我们不能选的是筛格四啊，筛格四如果我们要改筛格大小， 那可以发现这里面的塞格呢更加密集了，就是根据不同场景，我们可以选择适当的修改这个上面的塞格，再用这个。 好，那么我们如何知道我们选这个筛格，他是就是这个是几毫米呢？可以看一下这边字比较小，在我水标这个位置，现在我们选的是字母 c 吧，那就是打开是什么四毫米这样一个结格， 如果我们选择 a 呢？ a 呢就是一毫米，你看横密放大才能看得见， b 呢就是二毫米， b 呢就是八毫米，看塞格之间它隔得比较开，还有个 e， e 呢是十六毫米。那今天视频内容呢，就给大家介绍到这里， nice。

大家好，欢迎来到公控 pse 不到四的频道，近期博主从公众号后台微信交流群、 qq 交流群中都得到很多的私信 啊，希望博主录一期以 epan 二零二基础教程为主的视频，那么今天他来了， 博主打算做一期首发的视频在 b 站发布，那么这一期视频呢，主要包含 epon2202 的基本操作。 呃，这期视频呢，从第一步新建项目开始。呃，博主打算为大家演示和讲解用 epan 二零二二进行电器设计的每一个步骤。希望通过该系列的视频呢， 给刚入门的小伙伴们一个完整的指引，也可以给刚刚切换到一破烂二零二二的小伙伴们一个过度的介绍。那么本期视频呢，是该系列视频合集的第一集，就让我们从新建项目开始吧。 好的，首先呢，我们打开一般二零二二的软件。呃，新建项目，首先呢，新建项目是在这个文件的这个菜单下面，我们点开这个菜单，然后点击新建 好，大家可以看到新建项目创建项目的这一个对话框，那么这个对话框呢，我们 首先呢修改这个项目的名称，比如说啊，选择一个 自己的名称，视力项目。然后第二个呢，保存的位置啊，这个保存的位置呢，实际上是在我们的这个设置的路径下面，是可以设的。 呃，你安装的时候选择的路径，如果是 c 盘默认的话啊，这个项目呢，通常就会在你的这个路径下面， 大家可以看到用户公用啊，这个就是标准的路径，但如果你想去改的话，是可以在这个设置里面去改的啊，这里我们首先可以打开这个设置来看一看啊，在这个用户管理， 然后有一个目录，嗯，这里你们可以看到，在 在这里呢有一个项目的设置，项目路径的设置就是第一个啊，如果你在这里改了的话啊，是可以在新建项目，就是取的这一个路径。好，这里我们这里不做更新， 点击新建啊，视力项目， 然后保存了位置默认，然后第三个呢，就是这个项目的模板。呃，这里有一点呢，就是在 eplain 二零二的新版本中呢，这个项目的模板统一会用到点 jw 九的格式， 那二零二已经没有那个一 pt 格式的模板了，大家可以在这里可以看一下，然后点开以后可以看到 看到没有这里的扩展名，没有点 ept 的格式的模板文件。 嗯，我记得在 e plan 的上两个版本应该都是有的啊，点 ept， 但是在新版本二零二二当中呢，已经都是统一成点 gw 九格式了， 然后这里的话就有很多了啊，大家看到这里有十来个啊，这样不同的模板，那么通常来讲呢，我们会选择 i e c 为前缀的模板， 嗯，就是这么几个，那么 iec 为前缀的模板呢？呃，因为我装了不同的版本啊，所以有带这个这一串数字后缀名的啊，我们通常会选这个 iec 杠背时 我习惯是选这个零零三，嗯，大家其实可以用选定鼠标的左键可以看一下，有不同的解释啊。呃，实际上我们用的最多的呢 就是零零三啊，就是带这个高层代号，位置代号以及文档类型的业结构，当然你选择其他的其实都没有问题啊， 这些都没有问题，比如说你选零零幺或者零零二都没有问题，你你后面在项目，呃设计，呃，项目属性当中都是可以改的啊，这里按照我的习惯呢，就是选零零三就好， 好，然后勾一下这个创建日期，就是你当前的日期啊，你看今天晚上的日期，对吧？ 然后这里再勾一下创建者，比如说啊，以我们的公众号的 id， 公控 plc 步道式为例啊，这样我们在创建的项目的这个对话框当中就把该有的信息都过了一遍，然后呢确定 好，这个时候项目就创建好了，呃，我们待会来看这些项目的属性，好吧，我们首先看一下呢展开， 哎，大家可以看到，实际上呢，新建项目以后呢，只有所含的项目内容啊，只有这个封面 啊，只有这个封面啊，那么新建项目的意义在哪里呢？实际上新建项目的意义在于，首先他给你的这个项目搭好了框架，然后呢他给你的这个项目的属性 统一到了 ic 下面的一些，呃，符号库啊，设置啊等等啊，他没有具体的页，他只是给了你一个模板的一个基础好。然后呢我们再回到这个项目 点右键，然后点到这个属性 这里呢，实际上我们是要根据实际情况去改的。第一个呢是项目描述，项目描述呢就是说，呃，你整个项目的作用是什么？比如说是马达 装配线，哎，这个就是你整个项目啊，你有多少台设备，然后整个项目这些台是这这么多台设备呢，是组合成一个马达装配的流水线的， 然后项目的编号呢？比如说，呃，你们公司内部有自己的项目代号对吧？呃， m 点叉叉叉叉叉，对吧？这举个例子 好，然后其他的每个我就不足以过了，大家可以根据自己的需要啊，看哪些信息是需要改的。需要显示的这些信息呢，大部分都会显示在封面图框当中，所以说这里的信息是根据 你显示的这个内容去改的，也是根据你实际的需求去改的。好，这里着重要讲的一个呢，就是这个项目类型，在我们设计图纸之前呢，我们通常是选这个原理图项目啊，原理图项目， 然后你看这里有一个下拉框，还有一个是红项目，那么红项目呢，主要是在标准化维护窗口红，而新建的。那么在实际的项目 设计当中，我们都是选原理图项目，这个红项目的应用啊，呃，我们会在高阶课程当中会去讲解。好，今天我们就以这个原理图项目为例。 ok， 这里完成以 后我们返回啊，大家可以看到刚刚我们改的一些信息就显示在这个封面以及这一个图框当中了。 但今后，呃，这里还有一些缺失的一些信息，这个呢，小伙伴们可以自己练习一下，把自己想补充的信息都填上去。 好，这就是新建项目的一个大概的步骤。然后第二个呢，我们来看一看新建项目在软件之外，在文件夹中当中的一个结构和内容。 哎，我们打开这一个我们刚刚新建项目默认的一个目录，然后打开以后，你看，根据任 日期排的话，哎，这个是我们刚刚新建的项目，但是这个你看这个大小只有一 k b 点一二 k 的一个文件啊，这个文件呢，实际上是没有任何内容的，他只是一个引导文件， 真正的数据文件都是存在点 edb 的文件夹当中啊，我们也可以双击进去看一下。有这么多啊，有这么多。所以呢，大家在拷贝图纸文件的时候， 一定要把这两个文件都拷贝好。那如果你是在 epad 软件之外来操作，在文件夹当中操作，一定是拷贝两个工程文件啊，一个引导文件，一个呃，带点异地币的文件夹 啊。那么博主是怎么操作的呢？通常我们要拷贝文件，我们是在软件界面以内操作的啊，不会脱离 e plain 去操作任何文件，我们都是在 eplan 的这一个软件之下来操作的。 那么我们如果要拷贝的话，我们会选择整个项目的视力啊，这个整个项目光标选中，然后点这个文件里面的复制 啊，通常是全部包含报表啊，当然你也可以不包含报表啊，因为这些报表都是后期后面可以自动生成的， 包含不包含都没有问题。然后原文件，然后目标啊，目标文件呢，这里我们就要选择 合适的位置啊，比如说你拷贝到桌面，对吧，然后你想另一个名啊 test， 哎，就选好了，然后你想把这个呃时间，然后作者都重新再设一下，对吧？这个都是可以的， 然后确定， 然后我们切换到桌面，哎，你看，这就烤过来了。 ok， 本期的视频就先到这里，那么后续的视频呢，我们都会每周来更新一到两次，对 e plan 二零二 感兴趣的小伙伴们也可以通过下面的二维码啊来加入我们，加入微信交流群， qq 交流群都是可以的，谢谢大家。

在野派人中创建业呢是比较简单的，下面呢我们一起来看一下，这个呢我是打开了一个已经创建的一个项目，当然也是空白项目啊，如果我们想自己在新创一个项目呢，可以点击菜单来的项目，这里有一个新建， 他会跳出这个创建项目的一个设置弹窗，在这里呢我们可以设置项目名称，保存位置就是保存路径模板，还有设置日期，创建者等等。 那设置好就是创建好这个新的一个项目之后呢，下面呢我们就要给他添加液，添加液呢有两种方式，第一种呢是 选中页导航器里面这个视力项目，然后呢点击菜单来的页，这边有一个新键，它会跳出这个新键页的一个设置台窗。那么第二种呢，就是直接在页档航线这里选中视力项目，右击点击新键，答应是一样的。在这个设置界面里面呢，我们可以看到它有完成页面的设置页类型 页描述，还有下面这样一个表格，完成页面呢，这里默认呢是斜杠加一个数字，一代表他是第一页，那他后面呢有三个点，我们点开来看一下，它里面呢有高层代号，位置代号还有文档类型的一个设置，那么呢我们可以把信息补充全，比如说高层代号，他是公益级公益，公益啊，这是我们新写界的啊。然后呢位置代号， 柜子代号呢，基本上就说它是属于耒阳一个控制柜的，你比如说是电摇柜啊，还是控制柜还是驱动柜，这里呢我们就选择电摇柜。接下来呢是文档类型，比如说我花这个图，它可能是封面，或者说是段子图表，或者是电子图表，或者说是不接清单等，对吧？对应不同的这样一个需求场景，我们选择不同的新界的这样一个就是文档类型， 那么这个文档类型呢，是在四个，上个视频当中，我们讲到在这个项目数据这里有一个结构标示符在里面呢，可以进行设置，然后呢页面就是确认的，这样设置好之后可以发现这边完整页名他的，你看把信息 补充全了，现在包含高层代号和这个位置代号，那么叶类型，叶类型他默认的是多谢原理图，那叫护士给大家看一下，这里面呢有安装百布局啊，还有呢单系原理图等等等等等等。那么简单给大家介绍一下我们常用的，比如他默认这个多谢原理图，那么多谢原理图呢，他是绘制多谢图的， 重要的是描述这个电器的连接一个逻辑，主要呢它可以用来指导我们的现场功能进行这样一个间线。 单线原图呢？单线原图呢，它是有一个总管的作用，整体作用呢就是说它作为一个这样一个啊整体的一个电源的规划，比如说它是可以对我们现场的不限的起到一个辅助作用。 还有这个安装布局板，这个一般都是我们在设计电柜的时候，那我们呢可能需要进行开孔，对吧？元气节摆放这样一个作用，那么我们就可以通过这个安装板布局去通 过这个液类型啊去进行设置。当然好像还有一个是那个塞地模型仕途，它的功能呢是和这个安装板布局是一样的，只不过呢安装板布局这个液类型呢，它是二地平面啊，塞地模型式图呢，它是有一个立体的啊，当然的作用也是一样的，都是为了去辅助现场去进行开孔，去进行这样一个圆形阶位置的一个摆放。 那么这边呢我们还是选择这个多线原理图，就是说如果我们一般来说是只是简单的画圆图的话，默认的这个设置就可以， 里面呢还有个交互式，交互式呢就是手动绘制的图纸，他可以手动操作插入一些意见那点后面这个三个点呢，它里面呢还有这个自动看见没有？自动式呢，就是根据图中的一个逻辑软件呢，会自动生成加一些软件 来，下面是夜描述，夜描述的话呢也是我们根据呃这个原理的，他这样一个性质，我们去给他讲 进行一个命名，当然你也可以不写，比如说这边我们可以来写成电源分配， 下面还有表格名称，图框名称的，这个就有些暂时不讲了。还有这个比例，比例的话呢，他主要是就是当我们创建好这个页之后，那么如果我们比例是一比一，那么他就是呃在这个图框里面，他这个 里面这样原图的位置呢，摆放呢？或者说是大小呢，就是跟要图呢是一比一这样有关系。三格呢也是三格的话，我们需要先进行创建好，我们先点击确定创建好这个三格是四毫米，我们可以看一下放大一下， 那在这个菜单来我们可以看到这边有 abcde 啊，五个这样一个句式，英文现在我们不能选的是筛格四啊，筛格四如果我们要改筛 大小，那可以发现这里面的塞格呢更加密集了，就是根据不同场景，我们可以选择适当的修改这个上面的塞格，再用这个。 好，那么我们如何知道我们选这个筛格，他是就是这个是几毫米呢？可以看一下这边字比较小，在我水标这个位置，现在我们选的是字母 c 吧，那就是打开是什么四毫米这样一个结格， 如果我们选择 a 呢？ a 呢就是一毫米，你看横密放大才能看得见， b 呢就是二毫米， b 呢就是八毫米，看三个之间它隔得比较开，还有个 e， e 呢是十六毫米。那今天视频内容呢，就给大家介绍到这里， nice。

之前的视频中，我们给大家演示了如何以面向对象的方式来设计电器原理图， 那么这种设计方案它的优点在于你的原理图画完了之后，可以根据你原理图当中使用到的原件来生成一个部件清单。那么这样一个优势呢，它需要你的软件当中有一个相对完善的一个部件， 那么这个部件库呢？不是说我们软件安装好了之后就有的，你需要自己来创建，那么今天我们来给大家演示一下怎么来创建自己的一个部件。 好，我们点击工具部件管理，那么他会弹出这样一个弹窗，那如果说你的电脑上面没有安装 office 的话，他不会弹出这个啊，反而是会弹出一个那个报警信息啊， 那么建议安装二零一三版本的。 ok， 那么我们接下来来看啊， 打开这个弹窗之后呢，我们点击这里的附加点击设置，然后呢可以在这个地方，这里有一个类似于太阳的符号啊，这是一个新建的，我们可以点击它，然后呢这里我已经建好了，一个空的啊，这个是里面什么东西都没有的。好，我们点击打开 他无法认证，已经属于管理状态了啊，因为我们已经有了。好，我们点击确定。好，那么我们看一下，现在呢这个部件库我们已经创建好了，但是呢它里面没有部件，对吧？没有部件 好，没有不限，怎么办呢？我们有几种简单的方法来做一下。首先第一种，你可以到淘宝上面去找别人做好的，或者说到百度上面去搜索，看一下有没有分享的，这个不 监控，那么这里呢我找到了一个，我们来看一下怎么导入，还是一样的点击附加导入，然后呢选择文件类型的话是 etc 格式的，我们点一下文件名，这里就是选择你的这个文件了哦，这里有一个 双击，然后呢这里有三个选项，一个呢是只添加新建的数据机，这什么意思呢？就是针对于你这个里面他没有的不建， 来给你做一个添加，还有一个是只更新，就是你里面原本不艰苦里面有的，他给你做一下更新啊，不会说你里面没有的，还会还会给你添加，那一般来说我们使用呢就是默认第三个，他既把你 整个部件库里面没有的先给他添加进来，那有的呢也给你更新一下啊，我们选择这一个，然后点击确定，然后经过一段时间的等待。 ok， 那这里含一下错误啊，我们不用把人压倒了， 已已经有一个存在了，覆盖一下，怎么回事？ 当然大家第一次导入的时候肯定不会覆盖的啊，因为我之前的布监控里面已经有了。 嗯， ok， 那么现在我们已经做好了流体电器工程，这里面也有我们的一些客观，比如说这个地方啊，途径一栏里面也可以看出来。好，那么这样的这个呢是 一个数据库啊，一个数据库。那么如果说我们现在有某一个部件，这个数据库里面没有，那我们用什么方法来做呢？今天给大家演示一个比较简单的， 比如说我现在有一个西门子的这个产品，那么我需要呢，把这一个硬件，他的这一个一堆这格式的部件倒进来，那么首先呢，我们可以到西门子的官网上面去找一下他的这一种带有 pon 符号的这个东西，我们点一下这个下载 看一下，他这里呢会弹出一个啊，有可能有点小啊，这里有一个 etc 的一个符号， 点击他之后就可以把它下载下来，这里我就演示一下。 ok， 下载好了之后，同样的打开我们的软件还是不见管理， 然后点击附加，还是一样的点击导入，只不过现在导入的呢，不再是我们这一个酷了，而是这一个单独的一对这个文件打开，然后选择这个确定 让我们看一下是不是已经多了一个，对吧？好，那么这是我们 以 etc 的格式导入不监控的一个方式啊，那么下一届的话我们会给大家介绍一下，如果说你需要的这个原件他没有 etc 格式，我们只能自己来创建，怎么来创建这样一个数据库？好，今天的视频到这里接。
