安川变频器v1000接线安装步骤

呃，今天我给大家讲一下这个微签的调试方法，首先介绍一下他这个上面一些功能键啊，这三个是方向键， 这个 nt 是确认键， esc 是返回键，然后这个是面板控制和端子控制的切换按键，一般我们用不到。 呃，进入调试的方法呢？是按两下这个向下的箭头，然后让界面变成这个 p a r， 嗯，确认，然后我们就进入到了调试界面。 接下来我给大家介绍一下怎么改变变频器的参数，就比如说我们想改变变频器的输出频率，首先我们进入 入到变频器的调试界面，我们找到 d 度参数第一杠零一，这就是变频器一档的频率，比如说我们想把它调成满赫兹输出吧，就五十赫兹 确认，然后我们返回到初始界面，那我们看到现在变频器的频率已经调整成了五十赫兹的输出。

本节讲解的是安川 v 一千变频器连线与安装过程。首先打开变频器的外壳和侧板， 要连接输入电源，我们需要知道三项接线柱，分别是二 st 接线柱， 或者你也可以称它为 l 一、 l 二、 l 三。将电源输入线按顺序接入变频器，在电源线连接完成后，让我们来看一看如何将电机连接到设备上。 安川变频器的右侧有三个接线柱，分别是 uvw 或者称 t 一、 t 二、 t 三，这三根线连接的是马达部分。变频器上另一个重要的组成部分就是 io 端 子牌，我们可以看到最顶层有五个端子口，最右侧的 ig 是用来连接到通讯网络当中。在第二行端子当中，比较重要的是 a 一、 a 二、正 vac 这四个端子口， 他们负责模拟输入和主要速度频率参考值。我将三根电线分别接入 a 一和正 v 以及 ac 当中。 接下来我们来讲一下第二排右侧的几个段子。 am 和 ac 是负责模拟输出的两个段子， 这些端子可以连接到外部的监控设备。最右侧的 mp 端子是为了设置脉冲串输出，它对应着 第三排下方的 rp 端子， rp 端子负责的是脉冲串输入， rp 端子也同时连接到了主速度频率参考输入端子上。 rp 左侧的 h 一端子是一个安全开关，它必须连接到 h c 端子。 正如图中我们可以看到的，这两个端子之间用一根白色的线连好。如果没有安装安全电路，我们可以放置一个跳线来关闭电路。 标有 sc 的终端是连接器和信号源作为电源， sc 端子将为所建立的连接供电，他就会反向供电。我会将 dip 开关保持在接收器模式，并将此端子连接到开关。 大家可以看到这里的触点快是连接到一起的。开关的另一端连接到 s 一到 s 七。 s 一用于控制正向运行或停止。 s 二用于控制反向运行或停止。正如图中的掩饰所示， s 一和 s 二两个开关必须保持独立，并且他们对于电机的运行方向是相反的。 s 三可以控制外部故障，也可以是顺时按钮。如果我想将电机滑行到停止，就可以用 s 三来代替机停， 这相当于从变频器当中移除电源。 s 四是用作故障复位，一旦条件被清除，变频器将会恢复原厂设置。而 s 五和 s 六是用于调速装置，他们可以调节变频器的速度。在参数第一杠零二和第一杠零三当中可以更改他们的设定值。 最右边的三个端子是用于设置数字输出的， ma 为长开， mb 为长， bmc 为公共端。

左边这三根线就是电源线，从空开接到那个便秘器上面。右边这三根呢？右边这三根他就是电机线，从便秘器到电机的线，他这个盖个塑料孔上去， rst 是电源线，最右边 uvw 是电机线。

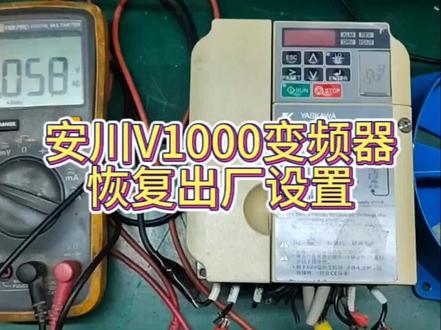

大家好，这是一台安窗 v 千的变频器，嗯，供电电压是三百八十伏 啊，显示正常，跟他恢复出版设置，按照这个下键两项 a p a r 的这个参数确认一下， 再移位，再移位，然后改到零三，按这个确认键，我们跟他改到二二 二二二二，改到二二零三个二，一个零的， 这个确认一下，这个是两限制恢复啊，现在恢复出厂设置了，然后我们跟他这个键是本地远程切换键，我们按到切换灯会亮，看一下，按到亮， 然后我们就可以启动了。啊，现在变频器启动了，现在没有速度信号，我们给他一个速度信号，给他一个十二字了。啊，因为工商就可以赚钱了。 那我们这个微签的还有一种方式可以用我们这个， 嗯，安装的中文面板调试，这个就更直观了。 嗯，这个就更直观了， 看，我们也是按两下按的高级模式，这个就是显示中文的， 也是按两下零二零三。好，我们这个就按三键，他就有两限制初始化，这个就是恢复出来设置，确认一下， 现在变频器就恢复出厂了，返回 我们一样，跟他按到本地启动试机一下。 嗯， 现在启动了，运行灯已经亮了，但是没有速度信号，我们把速度给他一个十二字， 嗯，确认一下好，缝隙就可以转起来了，这样就测试， ok， 这中文的是更直观， 嗯，这样就 ok， nice。

呃，今天我给大家讲一下这个 v e 键的调试方法，首先介绍一下它这个上面一些功能键，这三个是方向键， 这个 enter 是确认键， esc 是返回键，然后这一个是面板控制和端子控制的切换按键，一般我们用不到。 呃，进入调试的方法呢？是按两下这个向下的箭头，然后让界面变成这个 p a r， 嗯，确认，然后我们就进入到了调试界面。 接下来我给大家介绍一下怎么改变变频器的参数，就比如说我们想改变变频器的输出频率，首先我们进 入到变频器的调试界面，我们找到地图参数第一杠零一，这就是变频器一档的频率，比如说我们想把它调成满赫兹输出吧，就五十赫兹 确认，然后我们返回到初始界面，那我们看到现在变频器的频率已经调整成了五十赫兹的输出。

安全 a 危险测试，这是量的电压输出电压。这是机器里边炸了啊，现在已经修好了，然后测试 通电前通交流。哎，先通的二百二串灯保护啊，打上去没有短路的地方，三百八显示正常，然后运行切换本地运行 三线电压平衡，然后带电机测试。呃，七月二十号啊。呃，有想学习的，我现在开始。 嗯，就是开了一个培训班，五个人的培训班。嗯，主要是实战过来修机器。有想学习的 主页上有联系方式啊。七月二十号正式开班。全部都是实战维修啊，一边修一边讲。

三菱触摸屏只要一根网线就能控制这个安全变频器，现在启动反转停止改变大的频率，有时候六十赫兹 这边就有，可以反映他的一个正常的电压，电流以及输出频率，实现通讯控制这样的效果。
