t p 四零五六锂电池充电模块想必很多做电子电路方面的手工小制作的朋友肯定都用过这个 t p 四零五六模块,它上面的芯片也是同样的名称,今天我们就找到一份 t p 四零五六芯片的数据手册,来看一下这个模块它的工作原理 以及内部的一些结构。 p p 四零五六呢是一款单节锂离子电池横流横压线性充电器,什么叫线性呢?它其实是通过内部的一个长消音管处于一种放大状态 来控制它的电流的。那么长效音管大多数情况下是处于开关状态,充当电子开关用的,而放大状态呢,发热就会比较大一点,所以这也就是这个模块它最大的缺点就是它发热比较严重,在充电的时候效率呢会比较低一 一些。但是 t p 四零五六锂电池充电芯片它的外围电路比较简单,适用于一些小型的 usb 供电的一些电子设备, 比如说像后面小风扇,后面小台灯这些电路当中,它内部采用了一些防盗罐电路,不需要外部的隔离二极管热反馈自动对充电电流调节,而且 充电的电压比较精准。他默认的是当电池的电压低于三伏的时候,会进入涓流充电模式,会对锂电池以零点零一安的电流进行涓流充电,当锂电池的电压回升到三伏以上的时候,开始进入横流充电, 以一安培的电流对电池充电。当电池的电压继续上升呢, t p 四零五六模块输出的电压达到了上 线四点二伏的时候,就会进入恒压模式,充电电流会不断的下降,这个时候当电流降至设定值的十分之一,也就是零点一安以下的时候, p 四零五六模块将 自动结束,充电过程就会从红灯转成蓝灯了。当输入电源被移掉之后,这个芯片会自动进入超低功耗状态,待机电流降至一 vr 以下,在有输入电源的情况下,也可以处于停机状态。这个芯片 他的八号引脚有一个使能的功能,使能引脚接高电瓶,也就是说接五伏的电源,他是让芯片开启工作的,如果把它接到电源的负极的时候,是让芯片停止工作,所以在前面输入有五伏的时候,也可以通过八号引脚来控制芯片的 动和停止。芯片处于停止状态的时候,工作电流降至四十微安,有很小的耗电,最大充电电流一安,无需貌似管点流电阻 和格力二极管智能热调控,实现充电速度的最大化,智能在充电功能。当电池的电压充满之后,再次低于这个四点二伏,低下去一定的值,他就会再次进入充电状态。预充电压四点二伏十分之一 c, 也就是说他的横流电流 易安赔的十分之一,零点一安的时候充电终止,这就是刚才说的二点九伏涓流充电预值 大约在二点九和三伏左右,单独充电结束。信号控制灯,它有一个转灯的功能,应用于手机 e d a m p 三 m p 四蓝牙耳机,还有一些各种各样的 小型的电子设备当中。他一般是给一些小容量的电池充电的,像我这一个这么多二幺七零零的电池容量比较大,对于充起来呢就会很慢, 我们来看一下他的典型应用电路。四角是芯片的五伏输入引角,八角呢,刚才说了是使能引角用来控制芯片的启动和停止,六七两个角控制,两个 led 指示灯分别指示充电和充满的状态。三号引角是芯片的电源负极, 同时也是我们都出端电池的负极。五号引脚是接电池的正极给电池充电的一号引脚是电池的温度采样引脚,他有两个二一,二二上下分压电阻,加上一个 ntc 的负温度,吸出热敏电 电阻,构成一个温度采样。二号引角 brog 就是他的横流电流设置电阻,可以通过改变这个电阻的阻值来调节这个芯片他在横流充电状态下的电流值。我们来看一下刚才所说的一号引角,他的温度采样 是怎么来实现的。它在 v c c 五伏和这个采样角之间接了一个二一,又在这个一号引角 和电源负极之间接了一个二二,通过二一和二二两个电阻进行分压,让这一个点的电压 处于一个固定的值,然后又在这个点和电源负极之间接了一个热敏电阻,这个热敏电阻温度升高,他的电阻值会下降。 ir 和这个 rt 相当于是并联的状态,他的阻值下降会使这一点的 电压下降,当下降到低于某个值的时候,芯片就会停止输出,切断充电,避免电池温度过高。当然我们这个 tp 四零五六的模块上面,它是没有装这个热敏电阻,它上面可能是直接通过电阻 把这个一号引脚直接接到高电瓶了,这样的话就把温度检测的功能给去掉了,也就是说他不检测电池的温度了。当然 如果一些工具比较齐全,动手能力比较好的朋友,也可以在这个地方进行改装,可以把热门电阻给他加上,在电池充电的时候,可以避免电池发热,造成安全隐患。 接下来我们往后看,后面这一页介绍了这个芯片,他的管角和刚才讲的是一样的,只不过他给你按照这个芯片的形状画出来了。当然不同厂家生产的同一款芯片,他的引 角顺序会有区别,因为我看了一下这个模块上面的菱角顺序和这个图上面的可能还不大一样。接下来下面这个就是不同的厂家生产的芯片,他会有一个参数的说明,当超过这个参数,芯片就有可能会损坏。 输入的电压负零点三到七伏,也就是说你输入的电压不能接反,如果你输入五伏,电压接反了,他的芯片可能就烧掉了,输入电压不能过高,超过七伏可能也烧坏了。当然像我这个模块测试过了,他到九伏的时候 也不完全烧坏,可能才处于一种烧坏了一半的状态。其他的引脚也是类似的,都是负一点点,然后到七伏左右,最大的输出电流大约是一千两百毫安,也就是说这个芯片它最大的电流是一点二安,就 不能超过一点二安的电流,超过这个电流呢,可能芯片发热就比较严重了。再往后看这个芯片的一些典型的电器参数典型值, 比如说他输入的典型值是五伏,最小四点五,最大五点五,刚才前面是极限,这个呢是推荐的电流电压,在这个范围内。典型值就是一般情况下大多数情况下 去使用的过程当中最推荐的一个使用值。底下还会标注典型参数,是在二十五摄氏度下测得的标准值,因为二十五摄氏度一般默认为常温。很多的数值测量 不仅仅是芯片,可能还有一些其他的电子电路方面的东西,它的数字测量大都是在二十五摄氏度下进行的。再往后看就是这个芯片它的内部结构了,这个内部结构 也就能够很好的解释这个芯片它为什么在充电的时候会非常的烫,我们可以看到这个地方它有一个长消音管,它在这个地方连接到了运放上面,它是通过运放去控制 里边的长效音管来控制这个电池的充电电流的。我们这个长效音管一般情况下是处于一种 开关状态,而在这个地方它是处于一种放大状态,因为利用运算放大器,通过上面的减流电阻去检测充电电流,在减流电阻上面取得的一个电压, 通过内部一大堆的运放的这个转换处理,最终用来控制这个长相因管他的导通程度,让这个长相因管处于一种半导通的状态,让他呈现出具有一定电阻值的一个可变电阻的状态,这个时候就可以通过 改变长相因管它的导通程度,也就是等效的电阻值来改变电池的充电电流,这也就是为什么这个芯片会发烫的原因,因为你这边加了一个电阻,这个电阻还通过了一安的电流,哎。 给电池充电,由于前面输入五伏电池的电压,三点几伏两伏的压差压在了这个电阻上,又加了一个 e m 的电流,那么它的功率 就会有一两瓦的功率,就会比较烫,而且他是做了这么小的一个芯片,在这个芯片这么小的散热面积下,他温度就会很高,为了避免这个芯片的温度过高而烧坏 或者引起一些其他的问题,在这个电路当中他也会设置有一些温度的比较器,比如说像这个地方,他会设置有一百二十五度的一个参考温度值,在这个里边 设置了一些运放,通过这些二极管的防盗罐,让这个每一个运放的输出去控制这里边总的一个运放,再来控制 mos 管 是否导通,此外还有底下的这些运放。 d 二 c 三是控制转灯电路的,这边还用到了一个雨门输出,还曲飞,这个就涉及到一些竖电的领域了, 这边的运放呢是控制充电的电流的,这边还有一个一点二五伏的电压源来给运放做一个参考电压,从而实现对电池充满电的一个精准电压控制,控制在四点二伏上下偏差零点零几伏的样子。 p 四零五六是专门为一节锂离子电池或里聚合物电池而设计的线性充电器芯片集成功率晶体管充电电流可以用外部电阻设置,最大 的持续充电电流可达一安,实际的情况下最大大约是到一点二安左右,再大的话一般就大不上去了, 它不需要外加细线流电阻,还有电流检测电阻。它芯片里面自带了 p p 四零五六,包含两个漏极,开路输出的状态指示端就是它这个地方有个长效应管,它的漏极是 接到外部引脚,可以用来控制外面的指示灯的。当电池电压低于二点九伏的时候,会进行预充电。当电池超过二点九伏的时候, 会进行横流充电,充电电流由管角之间的这个 r g r o g 来确定。当充电电压接近四点二伏的时候,充电电流逐渐减小,进入横压充电模式。当充电电流减小到充电结束预值的时候,充电周期结束,然后这两个场 相应管就会切换导通,然后让指示灯进行切换。当电池电压降低到在充电预值四点一伏以下时,就会再次开启新的充电周期。内部有高精度的电压基准源,一点二五伏 误差放大器和电阻增压网络,确保电池端调制电压精度在百分之一以内, 满足锂离子电池和铝聚合物电池的要求。当输入电压低于欠压锁定浴池或者输入电压低于电池电压时,充电器进入低功耗的睡眠模式。也就是说这个芯片它只能降压,它不具有升压功能,它只能控制这个 mos 管处于一种 放大状态,充当一个电阻去分走多余的电压,并且控制电池的充电电流,所以他才会这么烫。这个芯片内部他是不具有任何 升压功能的,他也没有电感,只有貌似管去控制这个电池的充电电流。这个里边他其实采用了很多的运算放大器,其实貌似管和运算放大器以及电流采样电阻本身就可以构成一种简单的横流源电路,所以他这个芯片也是类似的原理, 通过貌似管的放大状态来控制电流,当然发热也就吃到了这个貌似管上,所以它叫做线性,相当于串联了一个电阻,通过电阻阻值的调节来控制电流。好了,今天这期视频我们就讲解了 t p 四零五六充电模块以及充电芯片它的工作原理以及内部的运存放大器的一些结构。而我们实际来看这个模块上面它其实还有两个芯片,这两个芯片的名称叫做 e w 零一和八二零五 a, 他们两个构成了最经典的单串锂电池充放电保护电路,我们下期来详细的讲解锂电池保护板的基本原理。
粉丝11.9万获赞47.3万

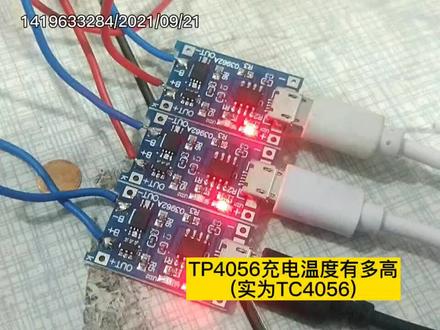

pp 四零五六充电温度有多高?现在用手去摸的话很烫手了。下面将通过这个贴片式的温度探头去测量一下实际温度有多少。还真是热,一般的胶带完全粘不住,刚放上去就七十多度了,一会就八十九点九度了,最高的时候九十一度,一般的热熔胶还真扛不住。

这个小玩意儿大家应该都见过,没错,它就是性价比天花板 t p 四零五六充电保护板。在这个 diy 盛行的时代,唯有它始终保持着不到一块的底线, 它虽然廉价,但它始终是我们 diy 作品中不可或缺的一部分。不过它有一个明显的短板,那就是充电太慢,由于它本身电源管理芯片的限制,它最大的充电电流只有一安,这对于一些急性子朋友,比如我简直不能忍受。 我使用了一种新玩法来提高他的充电电流,尝试将三个 t p 四零五六进行并连,这实际是大力出奇迹的办法。当然这肯定不是最优的解决办法,大家可以选择更强的电源管理芯片,或者选择大功率充放一体模块, 我这种土办法也可以适当的增加充电电流。

t p 四零五六充电模块应用的非常多,它是一种线性的充电模块,它最大的缺点是发热比较严重,充电时芯片表面最高的温度可以达到九十度,而芯片一旦发热严重, 就会影响到充电的电流,让充电的电流严重的下降,往往达不到一安的输出电流。 这种高温对模块正常工作造成非常大的影响,那是因为这个电源芯片 他在进行电压转换的过程当中会产生很高的能量损耗,这种情况下很好解决,可以找了一块小的散热片,但是散热片的安装位置也有很大的 讲究,不能够安装在电路板的背面,必须安装在芯片的正面,在芯片的表面涂上一点胶水,然后把上一片给他安装上去。 胶水必须能够耐受高温,让他在高温的时候不产生脱落的现象。有的上热片在购买的时候,他附带有一种三 m 的强力双面胶带,他是可以耐受高温的。 现在用它来对锂电池进行充电,通过这种简单的措施,可以提高充电的电流,直大的缩短充电的时间。

设有的品牌充电宝主板芯片坏了,把里面二幺七零零电池拆出来并连充电,用一块 t p 四零五六三原锂电池充电模块给电池充电。 t p 四零五六是一个最大充电电流约一安的线性锂电池,横流横压充电模块, 充了一晚上电都没充满,才充进去一万毫安时,电池电压才充到三点七二伏,满电是四点二伏。这个充电模块最大的缺点就是发烫很严重,输入输出都是易安,多余的电能以发热形式损耗。

怎么解决四零五六充电芯片烧片呢? typec 机口专用四零五六充电芯片,输入耐压三十伏,输出耐压十八伏,输入输出耐压高,充电插拔都不烧片。哇哦,不错哟。

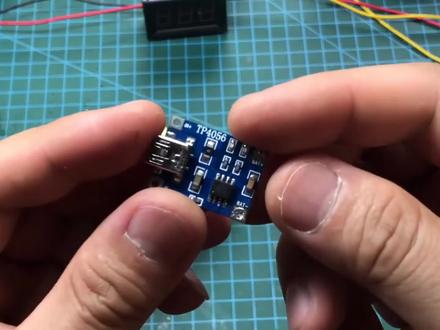

科技的世界从好奇开始,这种常见的锂电池充电芯片,他的充电电流最大为易安倍。如果我们需要更大的充电电流怎么办?去购买一个大电流的充电池, 往往价格不便宜。如果你觉得我说的有用,欢迎给我点击。一千三年,我们用全新电流表测试这个芯片的电流,看是不是跟仓鼠上说的已安倍的电流。 显示屏显示零点九七安倍,这个基本上是最大的充电电流了,我们今天 给电路改进一下,用最少的成本增大电流。这个是电路图,这个是四零五六芯片的内部结构图,他的输入电压为五伏, 输出是一个小工具的 mose 管。我们找了一个 mose 管 ira 九五四零对电路进行改造, 扩充他的充电电流。他的原理就是用充电模块的充电信号控制长相应管的打通,使充电电流从长相应管通过 对电路的充电电流进行扩充。充电模块的输出端连接闯向运管的低角, 用一个电阻连接充电三四端,可以厂商用管的直角提供导通电压。 厂商管的 s 端连接输入电压端,因为这是一个 p 勾到的,厂商管电流的方向是从 s 角流向低角。我们连接电路给锂电池主充电, 再次用前行电流表给充电回路进行电流测试,充电电流已经达到九万倍。 这个库留电路非常的简单,有兴趣的朋友支持也可以改造一下,喜欢的朋友关注点赞,谢谢!

三十伏带 ovp 保护的充电芯片四零五六,就比如说印度市场,它的电压很不稳,或者是说目前很多人会用快充的头嘛,在 usb 接口插拔过程中可能会产生尖峰, 尖峰可能会达到十八伏、二十三伏左右,那我们这个是三十伏高耐压的,还带六点六的 ovp 保护的芯片就可以处理这些所有的痛点了解一下吧。

注意看这颗四零五六充电芯片,四十伏高耐压带七千伏静电保护,一千两百安大电流, esp 八封装。你们用什么充电芯片?评论区讨论一下。

你不敢相信这个四零五六充电芯片反复插拔也不会烧坏它的耐压,四十伏电流,一点二安带 o v p 保护, esp 包封装。
