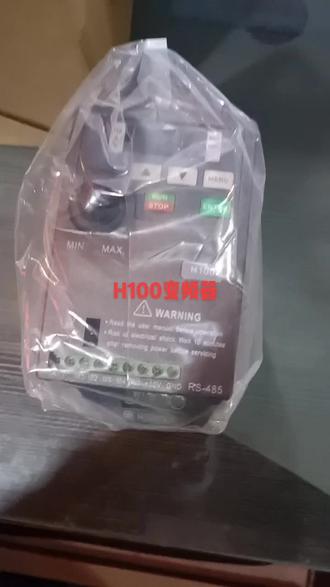

全新原装科肯的变频器,这是 h 一百系列的, h 一百杠 s 零点七五 g, 这是二百二十伏,零点七五千瓦的。侧面是他的名牌。这种的安装尺寸比较小,看这我的手掌, 这半个手掌大,安装尺寸比较小。他这个可以导轨安装, 有需要的打我手机。幺八九二六五五三幺二六微信群号。这个接线也很简单,上面是进线,下面是出线。
粉丝1943获赞5527

新买的变频器该如何设定参数才能调试在最佳状态?我们可以先恢复出厂值,因为有很多变频器在出厂前很有可能参数没有恢复到出厂状态,所以说参数可能是比较乱的, 那么我们恢复出厂值以后,让所有的参数都恢复了统一的出场值,在根据自己所需要的参数进行调整。 恢复出厂值以后,我们可以先加电机的参数,比如说电机的额定频率,电机的额定电压,电机的额定电流,电机的额定转速以及急速,全部都输入好进行自学习,这样就可以让电机的特性发挥到极致, 电机和变频器的协调性也能发挥到最佳状态。这样都设定好了以后,我们可以选择变频 期的启动命令,是面板启动还是端子启动,还是说是通讯控制,根据你自己所需要的来设定。设定好了命令员以后,我们再设定频率来源,你是面板定位器 调速,还是说是端子端子功能调速,还是说多段数调速,还是通讯调速,或者说是 prd 调速 等等,根据你实际的用法来设定。第五点就是来设定变频器启动时候的加减速时间,根据你所工艺,根据你的工艺要求来进行相应的调节,通常大概也就是这么几个参数, 当然有些不同的场合要根据你自己所需求的参数来设定。老铁们,你们学会了没有?请在评论区发给你的留言。

如何设置变频器的参数?他设置的过程是怎么样的?可能有的朋友会说,变频器他的品牌有几百种,这个我学会了如何是参数,但是我遇到另外一个品牌是不是需要重新学了?其实不是这样的, 虽然各个品牌的变频器,他们的按键的布局或者是名称都有所区别,但是功能都是大同小异的,我们只要学会了一种,其他的可以说是易如反掌,也是差不多的,学起来也是很快的。 下面还是以这台恒压供水的变频控制柜来给大家做详细的演示。这台控制柜目前的运行命令通道选择的是端子运行命令,也就是说当我旋动这个旋钮开关,那么变频器就开始 启动,我们来试一下频率增加,电机开始运行,当我将旋钮开关找到停止的位置,频率逐步下降, 电动机转速逐步到零。所以在变频器他的运行命令通道选择为端子控制的时候,如果这个时候我们按一下运行键,我们的变频器他是不会运行的。 如果这个时候我们想让变频器由端子控制改为由他的面板这个运行按钮来控制,我们该怎么办呢?我们还是要看一下他的变频器的使用说明书。我们首先找到他的功能码 f 零点零六运行命令通道选择,您是 操作面板运行命令通道,一是端子运行命令通道,二是通讯运行命令通道,那么我们现在这个功能码他的参数值应该是一,因为目前是端子运行命令通道, 我们来看一下,我们首先按一下编程键,说实话这个编程键对初学者非常的不友好,大家一看的编程就觉得非常的复杂,实际上他就是一个参数的设置键,我们按一下编程键, 我们找到 f 零点零六,按这个递减键, 这个数字刚才是七变成六,然后我们按一下确认这就是他的参数,他目前的参数设置是一,我们改为零,我们按这个递减键, 改成零之后,我们按一下确认他就保存了,然后我们按两下编程键,回到最初的这个显示页面,这个时候我们来按一下运行键,看有没有效果,大家看一按运行键,变频器就开始启动, 电机开始运行,所以说电瓶机的参数设置实价是非常的简单。

变频器不会调怎么办?看完这个视频你就会了,我们先一起来学习面板上的按键是什么功能,这个是编程键,参数设定的时候找代码用到确认键主要是参数保存的作用。运行键主要是当面板操作时启动电机。 停止键主要是停止电机和故障复位的功能。多功能主要是面板控制和外部控制切换的作用。地增是增加加大,地减是减小, 因为主要是光标左右移动的功能。旋钮就是一个电位器,主要用于频率调节。认识了这些案件的功能后,我 我们一起来看一下国产变频器主要设置的常用参数。按编程键进入参数代码设定,按加或者且按键可以改变代码数字。部分变频器是通过旋钮改变代码的,按确认键可以 进入二级代码。下面我们一起来看下常用参数的定义。运行指令是指变频器运行的控制方式,可 可以通过操作面板或者端子以及通讯控制。变频器启停,面板控制是指通过这个变频器按键盘启停。端子控制是指通过变频器的数字量端子控制变频启停,也就是通过这里二次端子接线控制电机的启停。通 通过设置端子功能改变电机正反转或点动控制。通讯是走 485 控制变频器频率调节参数和上面这个参数类似,变频器运行频率给定方式也可以通过面板模拟量和数字量。端子以及通讯给定频率可 以通过参数设定调整为旋钮或者上下建调频率。模拟量给频率是通过电位器或者压力变速器改变频 率是变频器的这几个 ai 端子控制,这两个代码是比较常用的。除此之外,我们一般还要调变频器的加减速时间,加速时间是指电机从零到设定频率要用的时间, 减速时间类似慢踩刹车,电机功率越大,加减速时间要越长。好了,本期视频先到这里,咱们下期视频见。

大家好,今天给大家讲一下便民器的启动时间与停止时间,怎么设置启动时间与停止时间,这款便民器它的那个参数是 f 零点一三是呃,启动时间, f 零点一四是那个停止时间, 咱下面来试试一下参数啊啊?设置键 f 零点一三,他这个默认的是二十秒,二十秒咱给他调成个五秒, 然后 f 零点一四是这个停止时间,停止时间咱给他调成 也调整五秒。 便民器的这个品牌不同啊,他这个代码可能不同,但是这个阐述都是一样的,也就是调的话,你只要找到这个呃,启动时启动时间这个阐述,或者是加速时间,然后停止,还有一个就是停止时间, 嗯,停止时间或者是减速时间,他对应的这个代码来设置参数就行了。咱这样就设置好了,咱启动一下, 然后停机,这样的话启动与停机都是五秒钟。今天能讲到这里,喜欢的朋友点点关注点点赞。

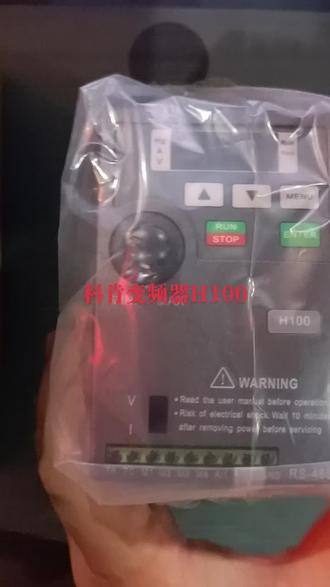

原装柯肯变名器 h 一百系列的,这是 h 一百杠 s 一点五 g 的,这是二百二十伏一点五千瓦的。 有需要的打我手机幺八九二六五五三幺二六,微信同号。这一款的话,这安装尺寸比较小,可以用在生产线上面的都可以的。体积比较小,还没有巴掌大。 有需要打我手机幺八九二六五五三幺二六,微信同号。他给那个 vip 泰达的 vid 杠 l 系列的那个小功率的安装车的是一样的。

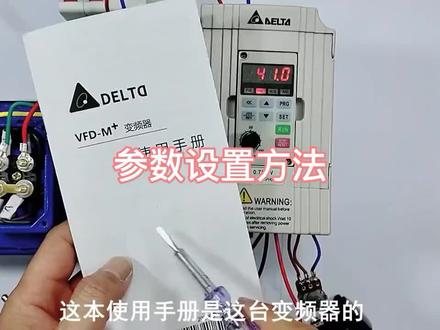

这本使用手册是这台变频器的,里面有参数设定,有接线图纸。 我们先来看一下参数设置,如果我们用这一块面板来控制这台变频器,参数设置中的 p 零点零二 需要设置成零,揉面板运行命令通道,我们看一下怎么设置。先按下 plg, 出现了 p 零点零零,然后选择按这个方 相键,可以选择我们需要的是 p 零点零二,再按向上的箭头,现在是 p 零点零二,按下 c 键, 然后选择面板控制零,然后再按一下,确定按下 prg, 返回, 看到这个频率的数字的时候就返回了出去, 我们试一下,现在是可以用面板操作这台变频器,按下练启动, 电动机已经启动, 然后调节频率,频率越高,变频器的转速越快,降低频率,电动机的转速降低。 按下死道停止,电动机已经停止, 如果需要用这排端子来控制电动机变频器,像我们上节课演示的,用这个开关控制正转, 另外一个开关控制反转。 参数设置 p 零点零二,设置成 由端子运行命运通道,我们又来设置一下,还是按 prg, 现在跳到了 p 零点零三,按下箭头 d 零点零二,按下 set 键,然后选择按上下的上箭头,跳到一,再按 set, 确定按 p l g 调回频率。 现在已经设置成由端子控制这台变频器,我们试一下按这个 变频器不能再启动了,我们需要用这个正转的按钮来启动, 方便本器 电瓶机受这个开关的控制, 关掉它,需要等到频率降低了以后才能按动这个反转的按钮, 现在电动机是反转,下节课我们再示范一下如何设置参数,由下面这个电煤气来控制变频器的频率。

全新原装科肯 h 一百系列的变频器, 这是二百二十伏零点七五千瓦的 h 一百杠 s 零点七五 g, 这是二百二十伏一点五的。他就是代替那个台达的 vid 杠 l 系列的安装尺寸是一样的, 有需要的打我手机。幺八九二六五五三幺二六,微信同号零点七五一点五都是这么大尺寸的。 这是旋钮,原来是白色的,现在变成了黑色的。

cooking h 一百系列的便民器。这是二百二十伏零点七五千瓦的。 他跟泰达的 vid 跟耳朵那个安装尺寸是一样的,接线也是一样的。 这个也有四八五通讯,上面接线,下面出现。

朋友们大家好,便民器是改变交流电频率的,那么改变频率有哪些方式呢?我们今天就来聊一聊便民器的频率给定方式。 改变便便器的频率,就给便便器发出一个信号,他就按照这个信号输出一个我们需要的频率, 然后电机就会在我们想要的转速下工作,那这个信号呢,就叫频率给定信号。所谓的频率给定方式啊,就是调节变频器频率的具体方法,也就是提供给定信号的方式。 这个给定方式可以分为模拟量给定和节点信号给定。我们先看模拟量给定,所谓的模拟量 就是大小随时间连续变化的量。比如说一个电压信号,这是时间,这是电压的大小,随着时间的增加,电压大小虽然在变,但是始终是连续的,但任何一个时间点都有电压,没有间断,也没有跳跃,像这样呢,就不是连续的了。 那么这种量不管是电流还是电压,还是其他的什么物理量,就叫做模拟量。 和模拟量相对的呢,是数字量。数字量是在大小和世界上都不联系,比如这种信号, 他在时间上不是连续的,这有这也有,但是中间没有了,断了一直这样断断续续,在大小上也不是连续的。你看这里这样从零直接变到最大,不是 一点点的逐渐增大到最大值,这呢又从最大值直接落到零。像这种在时间和大小上都不连续的物理量,叫做数字量。另外和模拟量相对的呢,还有一种开关量,就是一通一断,也就是触点的闭合和断开, 也可以创作一种数字量,那这个模拟量给定呢?就是给变频器输入一个模拟量,让他的频率随着模拟量的大小来变化, 通过他来调节频率,实际上就是一种模拟量给定,那这种变频器出场默认的就是这种,你旋钮调节给定频率的,我们来试一下喝茶, 现在显示的就是给定频率,我们顺时针旋转,这个频率在增加,旋转到最大 频率达到五十,因为最大频率设定的是五十,这个最大频率是可以改变的,我们以后再说再减小, 一直到脸, 我们现在让电机运行启动了, 现在便宜 已达到了三十三十四, 现在频率达到了四十五多一点,再增加增加到额定频率, 我们的减小频率 按停止键, 他就逐渐减速,然后就停止了, 这就是频率给零花生中的用 面板的电位器进行模拟量给定的情况。有的时候啊,我们可能需要在远处来控制这个电机的转速,那我们就可以给这个电源器加上一个电位器, 这是一个电位器,把这个电位器连接到这个便秘器的模拟量输入端子上,从外部给他输入一个模拟量,这是一个四点七千欧的两瓦的一个电位器, 我们就把它接到这个控制端子上,这个模拟量的电源从哪来呢?我们把电源停了,就从这个控制端子的正十伏和接力, 他不是输出一个直流电压吗? 我们把电位器这两个固定端接到这个正十伏和基因地之间,这样呢,这个电位器电阻的两端就有一个零到十伏的直流电压。 我们调节这个旋钮的时候呢,在这个滑动触点中间这个抽头就可以得到一个零到十伏之间的一个直流电压,我们把它接到这个模拟上,输入端子 ai 一上 这个段子和基因地之间是输入模拟电压信号的,这样呢就可以用这个电压信号来控制这个便秘器的频率了,我们调节这个旋钮就可以调节他的频率。我们现在给大 接上这个红的跟蓝的,是他的两个固定端, 一端接这个接力,另一端接正十伏,这个是电源器的中间出头接到模拟量输端子 ai, 这个电位器的两个固定端呢,把这个电位器向右旋转到最大的时候, 这个中间球头和这个红色的这个他俩之间电阻是零,最小和这个是最大,我们一定要把这个最小这个这个红色这个线 接着整十幅,把这个组织和中间抽出最大,这个这个蓝色的这个断线和这个基因地相连,这样呢我们调节它的时候才能保证向右旋转式增加频率,向左反视针旋转的时候是减小频率,这样才符合我们的习惯。 如果这两个规定端接反了,那这个调节选举方向也反了,就会有些别扭了,但是也可以用 现在呢这个电源器我们连接完了,也就是说我们可以通过这个电源器的旋钮来改变这个电器的频率,但是在这之前呢,我们得改变一下跳线, 就是这个这个叫这期,他现在是连接的一和二,我们把它拔下来,让他 二和三短结, 现在是二和三相连, 因为这款变频器啊,他有一个功能码叫 p 零杠零三,这个功能码的值啊,就决定这个变频器的主频率元的输入通道的,你是通过电源器来改变频率,还是通过按键按钮改变频率,要通过这个功能码 p 零杠零三来设定。 我们现在进入编辑状态,看一下, 按 prg 键进入, 现在显示 p 零,再按确认键进入下题菜单, p 零零零,按向上的箭头, p 零杠零三, 再按确认进入。现在这个功能码显示的是二这个数字,二就表示这个现在的便秘器是模拟量输入,我们就不变了, 退回刚才跳线,我们已经改变了,变成了二和三短接,这个是切换什么的呢? 我们有两个电尾器,到底哪个起作用呢?哪个有效呢?它不是同时有效的,一和二接的时候是面板上的电尾器有效, 现在我们把这个二和三短结了,那么面板这个就无效了,我们调节他的时候看他已经不动了, 但是我们调节这个外接的电力器,这个频率是是在变的啊,现在他是减小到零了,往右旋转。 所以这款变频器呢,它的外界电源器和这个面板电源器 是靠这个跳线这期来控制的,就是你要想改变这个,得改变这个跳线为止。 那现在我们试试这个,用电源器调节这个频率,我们启动电机, 我们把它放这吧, 现在的频率达到了四十二点五一,我们想增加频率,就调节它四十八五十了,再降低 摄像机,那这个电位器呢,我们就可以装在我们方便的地方来控制这个电机的频率就可以了, 我们这里输入的是外界电源器,通过这个 中间段子输入,实际上啊,我们还可以通过其他的仪表、 plc 或者是 dcs 系统来输入这个模拟量,控制这个便秘器的体力。道理是一样的,因为他输入的也就是一个模拟量,和这个电位系手动输入的没什么区别。 本期视频就到这里,谢谢观看朋友们,再见!

全新原装科肯便民器 h 一百系列的 h 一百杠 s 零点七五七,这是二百二十伏零点七五千瓦的。这种安装尺寸比较小,这迷你跟台达的 vip 杠 l 系列的安装尺寸是一样的,完全替代。 有需要的打手机。幺八九二六五五三幺二六微信同号。这个很小,你看和名片一样那么大,还没有名片 多。米片宽度用米片宽度宽一点点,大小和名片差不多少。

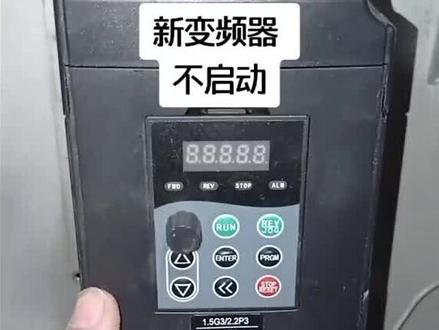

这是一台新变频器,客户已经自己把线给接好了,他是把那台旧的换下来了,这就换了个新的。我看了一下,线接的也没问题,他说就是不启动,按照说明书上的接线方法,接上以后电机转不起来, 这三根线是电位器的线,外置电位器就是这个调速旋钮,这三根红线是进电源线,下边这三根红线是接电机的线,在他旁边还有两根白线是接自动电阻的, 这里这两根绿线是变频器的启动信号线,这两根线就是接开关的,嗯,他接通变频器就启动,现在的情况是启动电源打开,变频器通电,但是操作上 的电位器和电机不转啊。原因很简单,就是这个新变频器他没有设定里面的参数。另外这个绿色的启动按钮 按下去以后,配电箱里下面这个继电器要吸合,吸合以后就是接通刚才说的那两个绿线。拿出这个变频器的说明书看一下,这个说明书就几页纸,上面一打开就是电路图,就是这个接线。 先看这个电位器接线,电位器又叫滑动电阻,这么个接线,这上面标有接线端子号, 他这三根线接的可以,没问题。刚才那两个绿线就是接这个单子,他接的 die 和 cum 啊,这是正常的接法。刚才说了这两个绿线就接到了这个继电器的两端,继电器 细核,他就接通,就启动变频器好了。说一下这个参数,第一个命令员选择就是你要告诉变频器,你是用操作面板来控制他,他这个面板上有调速器, 就是你所有的启动啊,停止包括调速都是在这个面板上来控制,那你就选择面板控制, 那就选择零,这下面还有两个控制方式,他这个适合端子命令通道,就是我在外面操作,呃,点击的启动停止调速,用开关控制他。 选择端子命令以后,你还要设置这个端子,让他有什么功能呢?就是你让这个端子干什么?让这个端子控制电机正转还是反转,还是点动等等,他这个下面这些端子都用不到,他这个操作太简单,就是一个启动停止啊,网上输参数也很简单, 这个东西比玩手机简单。看了说明书,找到命令代码,选择第一个命令代码,就是告诉变频器我的控制方式,我用端子命令通道,我不用你的操作面板通道, 找到 p 零杠零二进入他的出厂设置是那个操作面板来控制变频器, 而我需要的是端子命令,我要把零改为一,然后设定完成,自动进入下一个命令,下一个主聘旅员选择这个我没看明白他是什么意思, 是说电位器控制这个频率要选择 a 二一吗? a 二一是二,那么按二,我给他设定一个二吧,他原来是四,我给他设定个二,这个四是这个小面板的电位器,我设定到 二,就是用外面那个大电位器,再看下一道命令。啊,这个不用选,接着往下翻,翻到我需要调整的参数, p 令杠十,这是一个设定聘率的五十赫兹, 用这普通电机都是五十赫兹,像这个设定最大频率还有上线频率都是五十赫兹,下线频率就设定为零就行。就是说调数弦扭不扭的时候电击不动啊,调到头也就五十赫兹,转的最快, 下线频率就是电击不动的频率就是零赫兹,下面加减速时间等一下再调。先往下设定这一个 di 二的端子功能啊,他那个接的,刚才接的 di 一,我给他改过来了,他没有 di 一,只有 di 二。设定这个症状,他还没有 正转零,他没有一直接到二,直接是反转控制功能。那我就直接设定二吧,电机反转,我直接调电机线就可以了,先设定为二反转。 很多变频器都需要输入这个电机的参数,比如说功率,电压,电流,转速。你这个说明书没有,没有就不输了,输完这几个小参数, 然后退出来。那就启动一下变频器,试试看能不能转起来。现在变频器上面显示零零零啊,零赫兹,现在电机不转,我扭这个调速开关也叫电位器,变频器这个频率显示在变,往上加 加速,电机带动手脚轮转起来了。啊,确实是反转反转,我就导这个电机线, 三根线随便两根吊一下,再打开电源,按下变频器启动按钮,旋转电位器。哎,这次是正转转起来了,往上调,转速越来越快。 就是现在用电位器控制他那个加速减速都没问题。现在还需要设定那个阐述,就是叫他快速的停止,按下急停以后马上停止。这个就需要设定一下变频器加减速时间, 找到减速时间。原来是二十秒,减速的时间太长了,我给他设定啊,两秒,两秒之内停机,高速转起来停机。 嗯,电机很快停了,不过还是有惯性。嗯,这样就可以了。好了,这样我的活就完成了。谢谢大家观看。说的不好,请大家多多指点。

可肯变频器 h 一百系列的,二百二十伏,零点七五的,呃,一点五的都是这么大尺寸的,按这给那个台达的 v、 f、 d 杠二系列的那个安装尺寸是一样的,可以替代他们的, 可以替代泰达的 vivo 系列的,它后面可以导轨安装。

变频器面板设定上电之后,显示 f 代表设定频率,下面有四个指示灯, ram 是运行指示灯, stop 是停止灯, fw, d 是正转指示灯, r、 e、 v 是反转。下面有四个按键, mod 是模式,这里是菜单键,按一下 p 代表参数列表, h 是运行频率,输出的频率, a 是运行电流, swg 是正转,按一下上下键显示 rvb 反转, c 是计数器, 再按一下又回到了 f 设定频率。接下来看上方键、下方键和 enter 确认键怎么去用。比方说现在要修改一个参数,批零零主频率输入来源设定,我要改到零四,主频率输入由面板电位器去控制。先按一下模式键,找到批参数列表, 通过上方键下方键翻到批零零,然后点 enter 确认他会跳转进去。那零零可以设置哪一 天呢?零零零一零二零三零四都可以通过上方键找到四,按 enter 确认修改,现在主频率就改到了面板电位器控制,随我们旋转电位器就可以改变变频器的频率。这个 ran 是运行键, stop her reset 是停止复位件一体的。比方说我现在要去启动变频器, 我们按下 ren, 可以看到变频器频率上升,并且这个运行灯亮了,按一下 stop 就停了,频率下降。当有故障时,按一下红色键,可以进行故障复位,你学会了吗?

你了解变频器的参数设置吗?今天两分钟带你掌握!强烈建议点赞收藏,已被后续用到!要知道变频器的参数如何设置, 首先要明白变频器是什么东西,用它来做些什么活。变频器是用来调整一部电机转速的一种电源装置,根据转速 n 等于六十 fpe 减 s 这个公式,变频器本质是输出频率可调的电压源,通过改变电源频率来改变电机转速, 而频率改变的同时,为了避免磁通饱和导致电机过热,还要跟着改变电压,也就是保持 v f 比值恒定,所以变频器的参数设置都是围绕这个核心来进行的。变频器的设定参数较多,每个参数均有一 定的选择范围,使用中常常遇到因个别参数设置不当导致变频器不能正常工作的现象,因此必须对相关的参数进行正确的设定,以控制方式及速度控制、 转距控制、 pad 控制或其他方式。采取控制方式后,一般要根据控制精度进行静态或动态辨识。二、最低运行频率及电机运行的最小转速 电机在低转速下运行时,其散热性能很差,电机长时间运行在低转速下会导致电机烧毁, 而且低速时其电缆中的电流也会增大,也会导致电缆发热。三、最高运行频率一般的变频器最大频率到六十赫兹,有的甚至到四百赫兹。高频率将使电机高速运 转,这对普通电机来说,其轴承不能长时间的超额定转速运行,电机的转子是否能承受这样的离心力。 四、在波频率,在波频率设置的越高,其高次斜波分量越大,这和电缆的长度、电机发热、电缆发热、变频器发热等因素是密切相关的。五、电机参数变频器在参数中设定电机的功率、 电流、电压、转速、最大频率,这些参数可以从电机铭牌中直接得到。六、跳屏在某个频率点上有可能会发生共振现象,特别在整个装置比较高时,在控制压缩机时要避免压缩机的喘震点。

哈喽,大家好,今天呢介绍一下变频器啊啊,主要分为两个知识点啊,第一点呢就是说一下这些按键的功能啊,还有就是这些字母符号的含义啊,还有就是这个啊,外部端子啊, 每个单词的这个功能啊。第二点呢就是演示一下这个变频器呢怎么设置参数和修改参数,看一下我这个变频器呢是一点五千瓦的啊,然后是单向输入,三向输出啊,就说输入的是二百二十伏的单向电, 输出的是二百二十伏的三相电。首先我们看一下这个输入端 rst 我们接电源啊,我接的是一个火线,一个连线啊,我们任意接其中的两个点就可以趴,我对应的就是电源,然后这个点呢我们是接地,然后我们看一下这个输出短,这个优惠大 w 呢,我们接三相电机,然后这个博尔克呢,我们接直通电阻啊,这个一般情况下是不接的啊,只是对于一些电动机制动比较困难啊,或者是惯性比较大的时候。我们再接着一个直通电阻, 这一块呢是一个显示屏啊,然后这个底部呢是四个指示灯,看一下 roo 呢是运行的指示灯啊, stop 呢是停止的指示灯,然后这个 fwd 呢是正转的指示灯, lv 呢是反转的指示灯,然后这个木字呢,他是模式的意思啊,就是我们按下以后呢就进入参数设置, 然后这个按头呢,它有两个作用啊,一个是输入的意思,另外一个就是确认的意思,然后这个上下键呢,呃,这个呢是我们查找参数的,另外呢这个还可以修改参数的这个大小,然后这个软是运 行此道,不是停止,这两个呢就是操作按键了,就说我们如果负载是三相电机,我们按这个呢就是启动,这个呢就是停止, 另外这个停止呢啊,他还有一个复位的功能,然后这个呢是一个旋钮调速啊啊,也是一个电位器啊,他旋转的时候呢,可以调节这个频率。 我们来看一下他这个外部端子啊啊,他有三个输出啊,首先看一下第一个输出啊,这个是一组无缘的继电器输出啊,一个是公共点,然后和另一个点呢组成常开和剩下的一个点呢组成常闭。 还有一个就是光偶多功能输出段子啊,后边的两个点,一个是公共点,假设我们把它的参数呢设置成故障指示啊,就说故障的时候呢,这两个点呢他会导通。还有一个是模拟量输出段, 就是这个 i fm 啊,这个我们一般不用啊啊,用的话呢,我们就是接一个频率表,然后剩下的呢就属于输入端子了,像这个 m 零到 m 五啊,他就属于多功能输入端子, 然后这个间地呢是他们的这个公共端,你像这个 m 零他默认的是正转啊,我们把 m 零和间地短接呢,他就是个正转啊,如果我们需要反转呢,我们就把这个 m 一 和间地断界,他就是个反转。然后后面的这个像我们接两线制,三线制加减速多段速啊,我们就需要用到这个后面的这个输入段子。 然后还有两个呢是模拟量输入啊,一个是 sr, 一个是 iv 啊,一个是电流信号,一个是电压信号啊,电流信号呢是四到二十毫安,然后这个电压信号呢是零到十伏, 你像我们接这个,呃外部的这个电位器啊,用这个外部电位器呢进行调速,我们接的就是这个电压信号啊,十伏 avi 接应地啊,这三个点呢就可以接一个电位器,然后这个滑动端呢,我们接的就是中间的这个啊 ivi。 然后呢我们通电看一下,我们找几个参数呢来设置一下。首先我们按一下这个 mod 进入这个参数设置 pd 零, 这个呢是第一个参数啊,他是主频率输入来源,有什么来控制?像我现在呢是有这个旋钮来控制我们进入,这个按的就是进入,现在呢他这个参数呢就是零四,零四的意思呢就是这个频率呢有这个旋钮啊来控制调节大小。然后呢 我们可以加减啊,如果我们现在把它啊批零零改成这个零零的话,我们按一下这个按的就是确认啊,就是现在已经改成零零了,变成零零,那就是我们这个主频率呢啊,他有什么来 设定呢?看一下他就有这个上下加减键,我们现在这个频率是五十,哎呀现在呢就可以用这个来 控制了,然后这个旋钮呢他就无效了,看一下他旋转他就无效了,然后呢我们想改回来了,就是再进入 p 零零,再找到这个零零,然后呢再把他加到零四就可以,然后确认, 然后呢再看一下下一个参数就是 p 零一啊,这个呢是运转信号啊,有什么来设定啊?我们现在看一下他是几啊? 现在是零一啊,他是由外部端子来设定,如果我们想用这个,呃上面的这个面板 来控制他,我们就把它设置成零零,减到零零确认,然后回复到这个频率的界面,然后呢软看一下,现在已经亮了 啊,就是停止,现在就是变成了用这个面板上的这个操作键来控制啊,我们再找一个参数来演示一下啊, 比如我们啊经常这个调节参数,然后参数呢乱了,我们怎么恢复这个出厂设置呢?我们可以找到这个 p 七十六啊,多了 p 七十六,然后进入以后 把它设置成零九八九啊,设置成零九,然后呢确认,确认以后呢这个所有的参数呢?他就恢复为五十赫兹的出厂设置。感谢大家的收看,我是大表哥,关注我,了解更多电工知识。
