电源芯片的引脚功能可以根据具体芯片型号和设计有所不同，以下提供一些常见的引脚功能，一、 vcc 电源管理芯片的高电压引脚 可以接受三点三伏直流电源或者五伏直流电源的输入，提供芯片的电源，同时也是控制电源芯片运行的信号。当 vcc 引角接受到可靠的电源输入后，芯片会开始工作。二、 gmd 电源管理芯片的低引角 连接到电源管理芯片的接地位置，他是芯片电路的参考点，将所有信号参照为零电位，使芯片工作更加稳定。三、按电源管理芯片的使能引脚，当按引脚为高电瓶时，芯片开始工作。当按引脚为低电瓶时，芯片 停止工作，一般连接到系统上电信号线上，使系统能够控制电源芯片的工作状态。四、 pg 电源管理芯片的电源监测引脚可以监测芯片上 vcc 引脚输入电压的变化。当 vcc 引脚输入电压低于预设电压时， pg 引脚输出低电瓶表示电源不稳定，芯片需要停止工作。当 vcc 引脚输入电压正常时， pg 引脚输出高电瓶表示电源稳定，芯片可以正常工作。五、 purg 电源管理芯片的电源 ok 引脚 反映出电源芯片正常工作的状态。当电源芯片正常工作时， perfect 引脚输出高电瓶。当电源芯片异常时， perfect 引脚输出低电瓶一般连 连接到主控芯片或者其他电路中，供系统检测电源芯片的工作状态。六、 ps 电源管理芯片的负电源输入引脚，当芯片要求使用负电压时，需要通过 ps 引脚输入负电压。 七、 ps 电源管理芯片的正电源输入引角当芯片要求使用正电压时，需要通过 ps 引角输入正电压。八、 com 电源管理芯片的补偿引角 用于控制芯片的输出电压。当芯片输出电压低于预设电压时，抗平角输出高电瓶。当芯片输出电压高于预设电压时，抗平角输出低电瓶。一般连接到参考电压源上，以控制输出电压的稳定性。

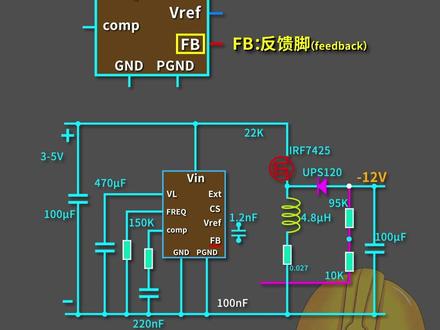

电源管理芯片在开关电源电路中经常出现，以常见的幺八四六芯片为例，它的影角你都了解吗？ freq 指频率，用来设置开关管驱动信号的频率，通过在这个角与地之间串联一个电阻来设定 comp 值补偿，在角与地之间接电阻和电容，对芯片内部的运放环路进行环路补偿，使运放电路工作稳定。 fb 是反馈，用来设置输出电压。 v r e f 只参考电压，这个芯片会输出一点二五伏或二点五伏的稳定，参考电压。 c s 是电流采样角， 用来检测流过电感的电流。 ext 连接外部开关管的门级，用来控制开关管的导通和截止。 gnd 是接地。 p， gnd 是电源， dvin 是电压输入， vl 是供电。

哈喽，大家好，我是大哥。很多网友对电芯芯片三八四二勾过眼角的功能还不是很清楚，这次我们做一期视频来详细的讲一下，你像这里有一款充电器，他这个 上面就是一个 k 三八十二的啊，给你们看一下，看得清吗？ k a 三八四二 a， 他是开关电影上那个黑心原计件。 我们来看一下这个这个 k 三八四的电流头，我画出来的，呃，就是开关电源的一个芯片三八四，然后外置的一些电热头，首先这个开三 三八四，我们正对着看，这边有一个绊脚，然后下面就是底角，然后一二三四，再从这边过去 五六七八八个影角。首先第一角是内部乌沙放大器的输出端，第二角他是内部乌沙放大器的反向输入端，在这个一角跟二角之间，他接着一个电容，一个电阻，就接到一个二 c 电路， 形成了运上发动机的副反配，就得输出有一定的限制的二角，这个二角外界的还有关偶进行调压的作用，将开关电源输出电压直接或者间接的处压后加置到这个二角， 与内部误差发动机同向多，这个有二点五的福的记准电压比较，然后输出那个误差信号，改变这个这个六角这个 pwm 封锁器的工程状态，工作状态，从而控制调制脉冲宽度，调整输出电压的大小。这个第三角就是开放感过滤保护检测，检测多备 检测的开关款风车电流进这个这个这个二四，这个零零三三二五的，呃全电阻转换成那个电压，其实 留过这个开网的电流，也就是留过这个阿四这两个电阻的电流在中， 先除除一点，然后这里二十之间有电压，然后这一点电压跟那个输入到三角，然后进行除压，当这个输入电压达到一伏时，这个一伏是内部设置好的，呃限制电压，当这个电压大于一伏时，内部电流检测比较轻，输出 过流控制信号，使 twm 锁神器置位封锁六角，调至脉冲输出，使这个开网管停止工作，实现过滤保护。那么第四条就是内部蒸蛋器 与这个电容 c 四还有这个电阻 r 八形成了一个锯磁波产生震荡，这个电电阻 r 八与这个电容 c 四是一个电池软件， 会改变锯齿波的增长频率，因为这个二八这个电阻的大小可以影响到这个测试充电时间的长度，同样这个测试电容 大小也可以改变本身充电时间的长度。在于这个这个视角内部增长器配合就会形成一个一定频率的正直聚色波。那么第五角接地我们都不用讲了。第六角就是开关管驱动脉冲输出多，他输出 一个发拨信号，然后一个发拨信号来控制看管的导通与截止。第七条是这个电源输入装，也就是供电角，根据芯片的不同，呃，启动电压也都不一样，你比 三八四二三八四三三八四五他启动电压都不一样，自己可以到网上去查一下这个 k 三八四二的芯片，他启动电压不能低于十六伏，也就是说当这个单独给 这个芯片家电启动时候，这个最小的电压不能低于四里伏才能启动的了，这个芯片 如果是小于十六伏的话，启动芯片是启动不了，启动后如熟悉供电电压的有十伏时，芯片又会自动关闭这个六角，他调至脉冲输出， 实现天涯保护，也就是说说顺便这个给个十六伏他起头伏，我们这时可以把十六伏，这个电压 可以调制十伏以上十，比如十二伏是三伏，他芯片还是会正常工作的，因为这个电源这个输输入中，他内部接一个三十六伏的稳压管，防止电源启动瞬间输出的电压过高而损坏。这个芯片 内部接了一个稳压管，三六三四六伏的这个第八角，他是一个基准的电压输出，他输出一个五伏的参考电压，这个五伏供芯片他正当电流使用啊，这个正当电流使用，而且还供给这个内部无插发烫器 的七准电压。我们这个判断芯片的好坏是首先要要给他一个十六伏的电压的话，这个第八角他肯定会出示一个五伏电压，如果没有五伏的话， 这个芯片肯定是损坏的掉损坏了啊，这个芯片开关啊，开上八十二的，每个银角的电电压值比一角，二角，呃，我都写下来了，根据这个可以 可以判断他这个芯片有没有在一个正常的工作状态，比一角误差信息输出，他就是输出补偿的，他这个电压肯定要在二点四伏左右，如果在多 的情况下，我们怎样去测两人芯片的好坏呢？首先这个五角，我们看这个五角是接地的，如果用外表封面打车，五角有六角的话， 如果有响声，有风鸣声，就说明这个五角和六角他已经击穿了，因为芯片这个各个银角他里面都是不通的，如果拆的是通的，说明已经躲漏了击穿了，但是也要考虑一下这个这个这个芯片这个外围电路， 他因为这个心变，他这个勾个引脚他是没有相通的。如果是车的是通的话，说明这个已经短短几长了，但是也要考虑一下这个外围电路 啊。如果说这个三角和五角是相同的话，你要看下这个 c 这个电容有没有这个击穿，如果是 c 击穿的话，他这个三角直接跟这个地也是相连了，那五角本身就接地的，那这个就说明 这个第三银角和这个五角啊已经都有机刷了。如果是 c 这个电容是好的，他没有 没有两刀没有被击穿，那说明这是个 k， 这个芯片内部他本身就击穿了这个三角和五角他就击穿了的。如果还有看一下这个五角和这个四角，他这个四角经过这个四十四电容他已经接地的， 如果这个射射电容他如果击穿的话，他也会造成这个四角跟五角相通了。如果这个是射射电容没有被击穿的话，就说明这个沙发射这个芯片他内部击穿了 剩下的所有一角，比如说一二三四五六，他七八得八，跟这个底七角都不能是同的，因为七角他是供电多，他不可能是 这个供电给每个银角，各个银角他只能供给供给这个七七角，所以说这七角与其他银角是不可能是通相通的。 好的，这期视频就讲到这里，有喜欢的帮忙点赞、转发和关注，谢谢大家！

电源芯片银角定义有哪些？今天给大家整理了六十个常见的电源芯片银角定义。

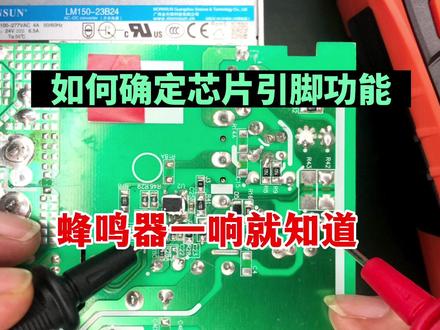

芯片的型号看不清怎么办？这似乎是个难题，今天我就给大家实际演练一下如何确认芯片各个引角的功能。相信你看完这个视频你就会发现，看似复杂的问题其实并没有那么难， 正好我手上的这款金信阳的开关电源，他的管理芯片我也没查到，他不是我们常见的三八四二型号也看不清，我们就通过查找他的外围电路的方式来确定芯片各个引角的功能。 我们生意后来就从最简单的开始，现在找这个芯片的地，那么这个芯片大家看他是八角的第七角，他是没有连接的，我们将外表打到分明的，然后一只表笔接触热地，另外一只表笔在芯片的各个 角上这样滑一下，蜂鸣气响的这个银角，那么就是他的地。 我们再来找一下给芯片提供启动电压的那个引角，前面我们已经讲过了，这两个整流二极管是一个全波整流来到这里，这是根跳线，在经过这个电阻， 我们同样用表笔在芯片的各个引角上划一下，蜂鸣起响的这个引角就是启动电压的那个引角。 我们再来找一下驱动开关管动作的那个引脚，这个引脚是很容易找到的，我们从开关管这里找起，这款清新阳的开关电源使用的是一个莫斯管， 那么我们只需要找到这三个银角，哪一个是漏级，哪一个是圆级，哪一个是山级就可以了。万元表还是达到分明档， 那么他的漏级是和直流电源的正极直接连接的，而他的圆级是和直流电源的负极连接的，那么剩下的这个引角就是墨斯管的山极，找到了墨斯管的山极，我们看他接到哪里， 这里有一个二极管和一个电阻来到这里，然后我们另外一只表笔同样在芯片的各个引角上这样划一下， 蜂鸣器响的这个引脚就是接到了山鸡，那么这个引脚就是芯片的输出桥，他是输出方波控制莫斯管开和关的那个引脚。 我们再来找一下这个芯片的电流取样引角，要想找到这个引角，我们首先要找到取样电阻，那么这两颗并联的就是取样电阻。我们 从这里开始看，大家看铜箔的走向来到这里，这里是一个零欧的电阻，相当于一个跳线，然后经过这一个电阻，我们来看这个电阻来到了哪里，我们同样用蜂鸣的在芯片的各个引角上这样划一下， 大家看第三只引脚分泌细小，那么这就证明这个引脚他就是电流取样的这个引脚， 另外一个电压反馈引脚，我们只需要找到光偶在哪里，然后就可以轻松找到了，其他的引脚都可以通过上述的方法可以确认。 从这款青山羊的开关电源我们可以看到，采用了这种芯片之后，整个电路用到的电子元器件更少了，电路设计也更加简洁了，如果大家想要学习电子电路，也可以找这样一块金山羊的开关电源实际演练一下。

为什么芯片电源引角要接一个旁路电容？第一，滤除电源上的高频道声。电路中给芯片供电的电源平面一般都有很多的高频道声， 为了使芯片的输入电源干净，所以一般加电容滤除电源中的高频道声。第二，储能。当负载中需要顺时电流时，电容率先为其提供电流，减小电源产生的波动。 第三，给高频信号提供最近的低阻抗回流路径，减少对其他芯片电源的干扰。一般电容常用的经验值为一百纳法的电容。

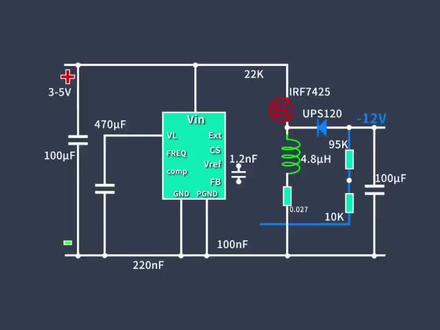

在开关电源电路里，经常会见到电源管理芯片，我们以这个幺八四六芯片为例，讲一下最常见的引角。 f， i， e， q 是频率的意思，用来设置开关管驱动信号的频率通过这个角雨滴之前串联一个电阻来设定。 c， o， m， p 是补偿的意思，在这个角雨滴之前，可以接电阻和电容，对芯片的 内部的运放环路进行环路补偿，只运放电路蓬松稳定。 fb 是反馈角，它是用来设置输出电压的。 vref 是参考电压，这个芯片会输出一点二五伏。稳定的参考电压，有的芯片可能是二点五伏哦。 cs 式电流采样角，用来检测流过电感的电流。 e， x， c 连接外部开关管的门机，用来控制开关管的导通和截止。均地是接地。 p 均地是定源地。 v i， n 是电压输入， v l 是供电。

我们学习一下芯片的常见银角有哪些？怎么识别银角呢？银角又叫管角，英文叫 pin， 就是从集成电路内部电路引出与外围电路的接线，所有的银角就构成了这块芯片的接口。 引线末端的一段通过软铅焊，使这一段与硬纸板上的焊盘共同形成焊点。芯片的常见银角有哪些？一般芯片有很多银角，常见的可以归结为这几类， 一、电源音角， bcc 和 vss， 这是给芯片提供电源的。二、复位音角， yst， 现在芯片内部都有复位电路。三、 时钟银角， osc， 给芯片提供时钟信号。四、输入输出银角，提供输入输出、信号传输、存储、控制性 的。五、特殊功能银角，提供驱动的史能、艾娜等等。以 intel 经典的一款八零八六 cpu 卫力可以看出，图中有很多电源影脚和电影角，其他的比瑞爱里、输入输出影脚、复位率、赛停胶等。 再来看一款简单的七四幺运算放大器芯片。银角定义包含输入输出银角、电源银角、特殊功能银角。还有一个银角是空置的。怎么识别银角？ 一、圆形封装的，如图中了从识别标记起为第一个影角逆时针编号。二、有倒角的芯片缺口朝左上，如图，逼 左边第一个银角，十一号银角依次编号。三、有散热版的芯片回坑朝上，如图， c 左边第一个银角，十一号银角依次编号。 四、扁平型封装的集成电路多为双列型，这种集成电路为了识别管角，一般在端面一侧有一个类似银角的小金属片，或者在封装表面上有一色标或凹口作为标记，如徒弟标记起为第一个银角逆时针编号。五 五有凹口的芯片，凹口朝右，如图 e 右上为第一个影角逆时针编号。六有横条半圆形凹口的，如图 f 右上为第一个影角逆时针编号。 给老铁搞点福利！点击左下角新人专享，免费拿，还包邮！种类多多芯片的基础知识，老铁您学会了吗？

在电路中，芯片引角经常会出现 d， c， c， n， c， s， r， s， t， n， p， d， c， l， k， c， t， r， l， s， w， f， b， t， x， r， s， d， d， d， d， s， s， v 和 g， n， d 这些标识刚学的话会感到一头雾水，不知道他们都代表什么含义。 这期视频就为大家讲一下芯片引脚常见英文缩写代表的含义，希望会对大家有帮助。 bcc 一般表示通用芯片的电源引脚，比如一些模拟运放的正电源引脚， bcc 一般接相应的正电源电压。 n 一般表示使能引脚使芯片能够工作，要用的时候就打开按脚，不用的时候就关闭。有些芯片是高使能，有些是低使能，要看规格书才知道。 cs， 一般表示片选银角。芯片的选择通常用于发数据的时候选择哪个芯片接收。例如一根 sbi 总线可以挂在多个设备， ddr 总线上也会挂在多颗 ddr 内存芯片，此时就需要 cs 来控制把数据发给哪个设备。 rst 一般表示重启银角， 有些时候简称为二，或者全称 liset， 也有些时候标注 rstn， 表示 reset 信号，是拉低声效， 一般表示中断引脚中断的意思就是你正睡觉的时候，有人把你摇醒了。 pd， 一般表示断电引脚 断电不一定非要把芯片的外部供电给断掉，如果芯片自带 pd 角，直接拉一下 pd 角也相当于断电了。 clk， 一般表示时钟引角时中线容易干扰别人，也容易被别 别人干扰。魅傲的时候需要保护好。对于数字传输总线的时钟，一般都标称为 x x x x c l k。 如， s b， i， c， l k c o c l k i r s m c l k mainclub 对于系统时钟往往会用标注频率， 如 size， 二十六 m， 三十二 k 等。标了数字而不标 clk 三个字也是无所谓的，因为只有时钟才会这么标。 c t r l 一般表示控制引脚，写 control 太长了，所以都简写为 c t r l 或者有时候用 c m d 表示。 s w 一般表示开关引脚、 信号线开关、按键开关等都可以用 sw。 f b 一般表示反馈引脚。升压、降压电路上都会有反馈信号，意义和 reference 是类似的。芯片根据 外部采集来的电压高低动态调整输出，外部电压偏低了就加大输出，外部电压偏高了就减小输出。 tx 二次一般表示发送和接收。银角这个概念用在串口上是最多的，一根线负责发送，一根线负责接收。 这里要特别注意，一台设备的发送对应另一台设备就是接收 t x， 要接到 r x 上去，如果 t x 接 t x， 两个都发送，就收不到数据了。 vdd 一般表示数字芯片的电源影角。如果在 vdd 上加上 a， 则表示该芯片内部模拟部分的电源影角。 如果加上 d， 则表示该芯片内部数字部分的电源引脚。 vdd 一般接相应的正电源电压。 vss 一般表示数字芯片电源的参考零电瓶引脚。在芯片中一般 与 bdd 成对，出现一般接电源的 gnd。 b 一般表示芯片电源的参考零电瓶影角或模拟芯片的负电源影角。在芯片中一般与 dcc 成对，出现一般接电源的 gnd 或者负电源电压。 gnd 表示芯片电源的参考零电瓶影角，一般接电源的 gnd。

电路中的芯片在电路中很重要，那您知道芯片银角与外部电路进行连接的接口定义吗？每个银角都有特定的功能和定义，大家记得点赞收藏、下载、保存学习。 以下内容就是一些常见的芯片银角定义和功能。电路中芯片银角中常看到 vcc 与 vss 等英文，那这些字母都代表什么含义呢？ vcc 是电源管理芯片的高电压引脚，可接受三点三伏或五伏直流电源的输入。 en 是使能引脚控制芯片工作状态， 需要时打开，不需要时关闭。 cs 是片选引脚，通常用于选择发送数据时接收哪个芯片。而 rst 指复位引脚，用于重启作用。 int 是中断引脚， 当出现异常情况，会中断正在执行的程序。 p d 是断电引脚，断电不一定要切断芯片的外部电源，如芯片自带 p d 引脚直接拉地下， p d 引脚就相当于断电了。 p d 引脚可以用于监测芯片的功率消耗， 以便进行电源管理和优化。 vdd 指工作电压，用于器件内部的工作电压。 vss 指公共连接，用于电路公共接地端电压。其他的英文缩写我都整理在了这些图中，大家记得点赞收藏，予以保存，转发学习！

各位老铁大家好，这是一个仪表板，然后呢这个在仪表板中一般是电源芯片，然后最左边这个一般是输入角，也就是十二伏的一个供电， 然后呢这个第二个角一般是一个五伏的输出，第三个角中间也就是中间那一个一般是接地， 然后这个第四个角一般也是一个呃将近三伏左右的一个输出，然后呢最后一个角一般情况也是个五伏左右的输出。
