cad怎么把一个块替换成另一个块

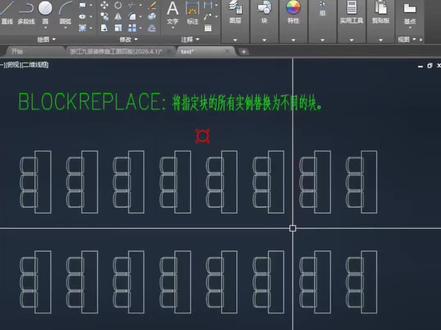

我们想把左边图块的椅子换成右边的，在不用一个一个替换的情况下，如何能快速完成？首先复制右边的椅子图块， ctrl 加 c， 再双击左边的图块，进入到块编辑器， 粘贴刚才复制的椅子， ctrl 加 v， 调整好方向，再给左边的椅子找一个便于移动的中心点，用直线标记出来， 再删掉椅子图块，然后把刚才粘贴的椅子移动过来， 中心捕捉对准之前的中心点，然后再删掉用来标记的直线， 关闭快编辑器。现在所有椅子都替换成右边的图块了，你学会了吗？关注 cad 精讲果实，老师每天带你学习更多 cad 知识！

大家好，这是一张天花布置图，今天接到甲方新的要求，要求把天花布置图里面的射灯换成这个筒灯的图例。怎么快速操作呢？首先按 c、 t、 l 加 c 复制筒灯的图例， 然后再双击射灯的图例，这是射灯图块的名称，点击确定 进入快编辑器。当然也可以单机选择射灯的图例，输入 b、 e 快 捷键，点击空格，点击确定进入快编辑器。 进入快编辑器之后，按 c、 t、 r、 l 加微粘贴筒灯的图例，再输入移动快捷键 m， 把筒灯移动到射灯的中心位置，再删掉射灯的图例， 再点击关闭快编辑器，选择将更改保存到这个图块。 图中所有射灯的图块都换成了筒灯的图例，你学会了吗？关注 c、 a、 d 精讲果实，老师每天带你学习更多 c、 a、 d 知识！

嗨，玉帝，老儿让你换披天灯，你竟用 ceo 一 盏一盏戳着挪！俺老孙问，你，每日在天庭这般腾云驾雾磨洋工， 可是要学那八戒晒肚皮？回答我， look at my eyes！ 听好口诀戳加 c 先收起宝莲灯柱，双击就快直闯明堂龙宫入得快，编辑仙府 此处佳位立起，新灯如林 m 自觉定在北斗正中，亦自觉扫尽残星旧风退后点关闭快编辑器将更改保存。 话南天门道陵消店，万盏齐明，这等妙法不用，偏要愚公移山，往后换灯就照此办，能与不能啊！能！能。

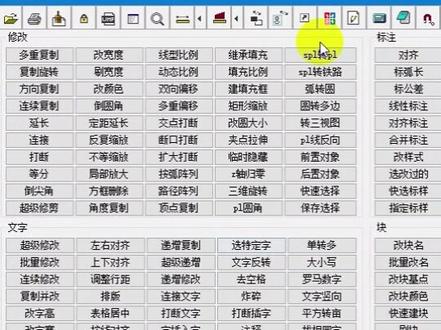

在 cad 当中如何把 a 图块批量替换成 b 图块呢？今天姜老师来教你。那首先我们看到这个图纸当中啊，假设这是 a 图块，我们这里呢有一列啊，有很多啊，包括这边也有很多啊， 我们要批量的替换成这个 b 图块的话，我们该怎么操作呢？首先我们在面临行输入 li 空格，选择这个 a 图块空格，查询他的一个啊图块的名称，选中图块名称， ctrl 加 c 复制，然后呢粘贴到我们这一个文档当中。 接下来我们再选中我们的 b 图块 l i 空格，查询我们的图块名称，同样的把这个图块名称选中， ctrl 加 c 复制，然后粘贴到我们这个文档当中。那接下来的话啊，我们要去替换呢，需要借助到一个工具箱啊，那么我们直接在面 银行输入 a p 空格，然后找到我们这个工具箱之后呢啊选中这个对象进行加载，那么这种加载方式呢？它属于一个临时的加载，如果我们把 cad 关闭之后，他又要重新去加载才能使用。 如果你经常用到这个工具的话，那我们直接在右下角的启动组织里点击内容选项，然后点击添加选项，再找到我们这个工具所在的位置，选中之后点击打开， 然后点击关闭。当然如果是没有这个工具的同学啊，那么关注姜老师之后呢，后期都可以免费领取到，那现在我们直接啊把这一个界面给他关闭掉。那这个工具箱加载完之后呢，我们如何去启动这个工具箱呢？直接在面临行输入 y 空格， 启动这个工具箱之后呢，在右下角有个快选项，然后点击我们这个替换快选项，嗯，然后把之前 前复制的这个图块的名称啊，分别的粘贴到这个选框当中，粘贴完了之后呢，我们直接点击确定，然后选择我们要替换的范围，我们直接把它全部框选，然后直接空格。好等他替换完了之后，我们来看一下啊，有很多学会发现，哎，老师这个图块他怎么没有了呢啊？所以这里我们要跟大家讲一下， 我们在批量替换图块的时候，有两个问题啊，是我们经常会碰到的，那么第一个呢就是我们的基准点的问题啊，那么基准点怎么去判断呢？我们先选中这个图块，他会有一个蓝色的假点，这个叫基准点， 那么我们下面这个图块我们可以看到他的基准点根本就看不见啊，我们把滚动滚轮啊缩放之后，我们会发现他会离我们的图块很远的位置，对吧？那这种情况是不行的啊，那么我们最好是能够把 这两个图块的基准点都能够修改到左侧的中间位置啊，这样的话我们去替换之后，他会直接对齐我们左侧这个点的位置。好，那我们该怎么样去修改我们图块的基准点呢？直接鼠标左键双击这个图块，然后点击 确定在我们左边这个窗口当中选择这个参数选项，点击基点，然后呢单击指定我们所需要放置的位置，然后接下来我们直接点击关闭，点击保存，那么保存完了之后，他会发现这个图块怎么不见了啊？大家注意， 因为他的基准点已经更新了，所以呢，他会位置会在之前的位置出现啊，所以我们还要用 m 把这个图块呢选中，然后我们再把它移动过去。那么改好之后呢，我们上面这个图块，我们的 基准点也要去修改一下啊，我们直接双击鼠标左键，但是我们会发现他没有弹出那个快编辑器的界面，而是这个属性编辑器，那这个时候呢，我们直接啊在面内行输入 b 一 啊，我们的这个 cad 编辑图块的一个命令啊， b 一空格，然后把我们图块的名称 ctrl 加 v 粘贴进来，直接敲回车键， 进入这个界面之后呢，同样的啊，找到参数，找到基点，点击之后呢，在单击我们需要更改的位置，再点击关闭，点击保存，然后我们在面临行输入 y 空格，点击替换快选项，然后我们继续来进行替换， 在面临行输入 y 空格，点击替换块选项，把图块名称分别粘贴之后，点击确定，然后选择我们 需要替换的一个范围框，选完毕之后直接敲空格键，那有很多学员会发现，哎，为什么我们替换完之后，他还是没有显示出来呢啊，那么我们要注意啊，因为我们之前看了这个图块的比例，他是放大了五百倍之后的一个图块，那么我们替换完之后，他默认的图块比例是一， 所以他会显得很小啊，并不是说没有图块，你看我们选中之后，他这里其实是有一个图块的对不对？并且他旋转在九十度啊，那么我们需要把他的比例放大五百倍，同时呢，他的角度应该是要回到零度的啊，我们不需要旋转九十度， 那么这种情况下我们该怎么操作呢？我们先选择一个我们需要的一个范围，然后在命令行输入 pr 空格，打开我们的特性面板之后，在右上角有个快速选择，点击之后呢，我们的对象类型选择为空 快参照，然后特性这里选择名称，我们的运算符选择等于，然后下面选择我们这个图块对应的一个名称， 然后直接点击确定，这样就可以把我们这一个快餐照全部被选中，我们要改两个地方，第一个是比例，第二个是他的一个角度啊，所以我们把这个比例直接改成五百回收啊，下面的我们依次把它全部修改完毕， 修改完毕之后呢，接下来这个旋转角度这里我们直接改成零度回车，那接下来我们把这个界面给他关闭掉，我们再去观察我们这个替换之后的图块，他是不是就全部能够显示出来了。

分享一下， c 一 中复制过来的块为什么会被替换成另外一个图形？比方说我们想复制这个床的块到另外一个文件中，我们 ctrl c 一下，然后来到我们需要粘贴的这个文件里，我们粘贴以后会发现这个床会被替换成了这个这组沙发 怎么会出现这种问题呢？因为我们需要粘贴的这种这个文件出现了和 床这个名称相同的块，块被替换成了我们当前的这个沙发。怎么解决这个问题呢？我们只需回到我们的原文件，然后在这个床的块上面双击进入块编辑器， 块编辑器以后，然后我们再 ctrl c， 然后再回到我们的另外一个文件，这时我们再 ctrl v， 然后粘贴就可以了。一个是一根一根的线，不是一个块，如果我们需要这个床还是一个块，我们直接可以按住 ctrl shift 加 v， 然后就直接粘贴， 这样粘贴出来就是一个块了。好了，今天就分享到这里，大家觉得有用欢迎点赞收藏，转发给身边有需要的朋友。

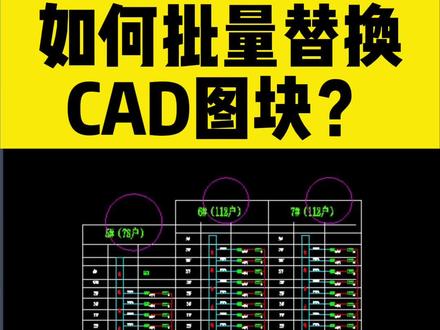

教你用 cd 批量替换上千个图块，在我们这个图纸当中呢，有很多啊这种打叉的图块，那么我们要把它替换成这种没有叉的图块，那么首先的话，我们用 l i 啊空格选择我们这个啊原图块空格，找到这个名称啊，快点名称，把它用 ctrc 复制，然后粘贴到我们的文档当中， 然后我们找到这个替换的快，用 l i 查询，同样的把他的图画的名称也给他复制下来，粘贴到文档之后呢，我们找到这个工具箱啊，把它拖到我们的 ct 的一个绘图区域，进行一个加载， 那么加载完之后在便利行输入啊，启动命令挖空格，然后在右侧有一个快的模块，我们找到一个替换快，我们把之前复制的快的名称复制，然后粘贴到里面去，粘贴完之后我们直接点击确定，然后呢选择我们需要替换的一个区域和范围，那我们选完之后进行空格， 替换完之后我们会发现他原来的图块就直接没有了啊，那么其实呢，这个地方并不是没有了，而是他的图块变小了，我们选中这里，对吧？这个对象他是有的，只是变小了，为什么会变小呢？我们选中我们 这个替换的快用 l i 查询，我们可以看到他的这个 s y j 的比例都是一百八十七点五，什么意思啊？也就是图块被放大，大家注意，我们在替换的时候，他只能替换成一比一的图块，所以这个时候我们需要把图块放大，我们直接在内行输入 pr 空格，打开我们的特性， 然后点击右侧的快速选择，找到我们对象类型为我们的一个啊快餐照，然后找到我们快的名称，然后找到对应的这个啊快的一个名称确定，确定之后呢，就直接点击确定， 但他会发现啊，除了我们这个啊小的图块被选中之外，对我们那个大的图块他也会被选中，因为他们都是同一个名称，所以在这个基础上点击快速选择，然后呢则为当前选择啊快身照，用我们的比例啊，直接 随便选择一个 syz， 随便选一个比例，然后呢输入单啊这个数字为一，然后点击确定，单独把我们比例为一的这个图块筛选出来之后呢，然后我们再把这个比例改成一百八十七点五，都全部改好之后呢，我们再把它关闭掉，这个时候我们再去看这个图块，他就被放大了，这个时候我们可以再把它的颜色改成一个白色就可以了。关注我带你了解更多 c id 操作技巧。

有网友留言问我， cd 如何批量替换我们的图块，那我们在面条出了 l i 空格，查询这个块的名字是一，然后再查询这块的名字是 a 四好，我们只要在 cd 中添加这个小程序，把它拖到 cd 的绘图区域， 在命令行输入一个 y 空格，再点击我们的替换块的一个选项，原名啊为一，那么替换为 a 四，好，点击确定，然后再选择我们要替换的对象空格，那么他就全部会被替换完成。点击评论加关注，后期会更新更多 cd 操作技巧，我是老司机，带你玩转 cd！

将 cad 中已经绘制好的图框块全部替换为外部参照，方便我们后期修改。选中任意图块 w 空格，将其保存在桌面， 确定，双击打开刚才保存的图块， ctrl c， ctrl v， 将自己需要的图框替换进来，选中它 a l， 调整一下尺寸， 这里我们调整为与原来的图框一样大，删掉原来的图框，将我们需要的图框移到它的位置， 对好位置， ctrl s 保存，关闭，切换到需要修改的文件，输入快捷键， b l o， c， k 第二个以 r e， f 结尾的这一个 拾取，拾取需要被替换的快，因为我这里是直接写快的，所以说文件被自动选择上打开它，完成替换时直接删掉。现在的图块是直接空格， 该文件中的图框就全部被替换了，可以接着修改图框，现在删掉文字保存，关闭 右下角。外部参照已经修改，我们重载这一个空格， 这里也快速替换好啦。对于图框这类辅助性的文件，用外部参照还是非常方便的， 方便我们修改。
