solidworks材料设置

大家好，我是西风啊，今天给大家讲解一下我们零件添加这一个材质的一个方法和技巧。 大家应该都知道我们设计完一个零件，你要给他指明我们的材料对不对？你要给他指明材质，然后车间的师傅才能根据材质进行下料加工。 再说这个材质是一个必须的一个条件，那么他是怎么添加呢？在 solox 里面，我们看到这里有一个材质选项，如果说你默认画完的话，这里是未指定的，那么我要我们要给他指定一个材质，怎么指定呢？我们点击他鼠标右击，然后我们看到他有这些设计数的选项，对不对？ 然后我们点击向下，大家可以默认的话有几个材料大家可以看到，然后我们点击这里的编辑材料，那么我们就可以给他添加材质。比如说这里我是新闻博客里面的一个材质库，我找到的是 常用的一个材质，大家可以看一下，比如说我们的曲二三五，然后四十五号钢，以及我们的钢板他的一个不同的厚度等等，还有我们的圆管 钢板，尼龙蝗虫方管等等。然后还有一些我们的钢材啊，一些结构件常用的材料，碳钢等等，这些材料我们都可以去设置，你比如说我们的话这里设置成四十五号钢，然后我们可以点击应用，那么这里的话我们点击 看一下这里是不是材质就变成了我们的四十五号杠。如果说我们常用的板筋件的话，我们可以编辑材质，然后 找到我们的去二三五，对不对？如果说你在工程图图纸里面你包标注他的尺寸厚度的话，那么你这里直接给他尺寸就是去二三五，对不对？如果说你作为钣金件的话，你这里 工程图里面你不给他标厚度，那么你材质里面你就要给他标厚度，材质里面你比如说厚度是五个厚还是几个厚，对不对？你都要去设置， 然后在这里给大家再分享一个小技巧，就是说我们这里的编辑材料里面有一个收藏的功能，大家可以看一下收藏的功能，可以将我们常用的一些材料收藏进去，我们选中我们的材料，比如说 q 二三五， q 三四五等等，点击添加，那么大家可以看他已经出现在这里面了，我们可以将它移除， 点击这里的移除，我们添加的话直接选中他，然后点击添加，然后再点击添加，再点击我们的 主铁回铁两百五啊添加，是不是这有一个常用的材料就收藏过来了，那么他怎么使用呢？我们可以点击他鼠标右键，我们看到他的常用材质是不是就在这 里出现了，非常的简单，我们就不用编辑材料了，我们直接在这里选择就可以了，是不是直接变过来了，这就是这样一个 solox 材质的一个，使用非常的方便 啊。关于这一个材质库的获取呢？大家如果想要这一个材质库的，嗯，我们的新闻博客的学员可以直接去网上下载，下载之后呢怎么配置？我们在这里点击选项，他可以看一下选项，不管是你是在网上下载，还是在别的同事那里要的，我们都可以在这个文件位置里面我们找到这一个， 大家可以看一下有一个材质的一个选项，我们看一下 有一个材质数据库，看到了吗？材质数据库我们可以点击添加，点击添加的时候，那么我们就可以找到我们的材质数据库，然后点击添加这一个你可以是下 载了，也可以是问别人要的，对不对？问老师傅要好点击添加，那么这样的话就添加进来，点击确定这样的话他就自动加载过来，我们就可以去对他进行一个材质的添加， 对不对？好，非常的简单， 感谢大家的关注，点赞、转发，支持西风。

刚装好的 solo works 软件一定要做的优化设置，点击设置按钮，点击颜色，将图标颜色改为经典，上方的图标按钮就会变成彩色的状态。点击草图，把第一个选项勾选起来，这样我们在选择基础面的时候，基础面就会自动的证实于你。 点击几何关系捕捉，把我们所需要捕捉的对象依次勾选起来，点击飞叉 manager， 然后勾选动态高亮显示，这样在选择基础面的时候，基础面就会出现预览的效果。点击文档属性，点击单位，将单位改成毫米刻秒标注的尺寸单位就不会出现问题了。

好，今天给大家讲一个材料明细表，如何固定在这个工程图某一个顶某一个定位点的问题啊？ 好，比如说啊，我现在从装配体制作工程图啊否，我选，我选这一个吧，这一个工程图模板啊， 我这里拉进来啊，随便拉啊，然后拉一个，然后选中它，我这里要 要要掉入一个材料明细表啊，现在材料明细表已经选中了。好，现在，现在的话大家看到没有？现在的话它是随意可以拖动的啊， 我，我的理想，我的目的是想要就是说他以这个点给他解一下啊， 就说我固定到这个点上啊，如何？就是每次拖进来他就固定到这个点上啊。好，这个怎么去操作呢？好，我先把这个删掉啊，我们可以这样子啊， 可以在这边右键啊，编辑图纸格式啊，选中这个点啊，右键这里有一个。有个什么呢？设为，我这里有一个啊，大家 设为定位点，然后这里有一个材料明细表啊，你可以选中这一个，我们点击它啊，然后打勾确定。这个时候你可以把这个全部删掉啊，也可以全部删掉， 然后给它另存一下工程图模板。工程图模板这一个嘛，对不对？保存一下替换它，它确定好这里它会弹出这一个，没关系啊，我们 把这个擦掉就好了，把这个调色板这里擦一下，然后重新给它另存一下 工程图模板这一个，确定确定确定确定，确定。好，可以了，好，现在我把它关闭啊，不保存好，我再次来执行一下从装配体制作工程的模板选择。刚刚我们这个保存的啊， 好，现在我就拉一个折策图进来啊，然后再材料明细表，对吧？这边打勾， 我们随意一放他就放到这里了，看到吧，一放他就放到这里了，这个顶点上了啊，这个就是一个材料明细表如何定位的问题啊。好，我是做钣金的。辛苦老表，感谢大家观看，如果你们还有更好的方法可以可以打在评论区啊，谢谢大家。

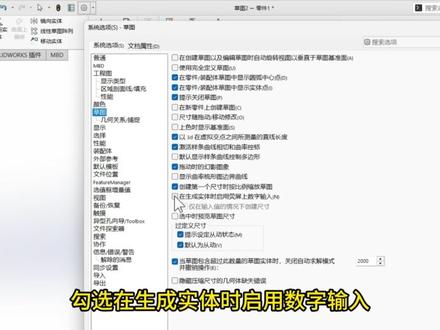

你是否还在划直线之后再进行尺寸约束，这样使其效率低下。我们只需要点击设置，点击草图勾选。在生成实体时请用数字输入勾选，仅在输入值时创建尺寸确定完成。再次使用直线， 只需要打上数字三十五回车，他就会带数值并约束。配合我们的推理线，可以在走直线的时候输入三十回车，接着在走横线的时候输入三十回车，这样快速完成定位于尺寸。

刚装好的 solo 软件一定不要打开就去用，做好这九大优化设置，让你的绘图效率翻倍。首先我们点击上方的工具，在这里找到选项。 第一个，我们点击左侧普通，在这里呢将欢迎对号框中显示最新技术和新闻提醒和下方这个客户经历改进计划给他取消勾选，这样的话会减少我们 solo 四崩溃的概率。 第二个，点击上方草图，在这里将第一个创建草图和编辑草图时自动旋转式图与垂直于草图基础面， 我们给它勾选起来，这样的话我们在创建草图的时候，这个基础面就正式有了。第三个，我们点击这里的性能，在右侧装配体当中，将这个自动已清化状态装入零部件和这个始终还原此装配体，我们 勾选起来，这样的话在加载我们的装备的时候，他就会速度快一点。再点我们左侧的外部参考，将上方这个编辑装备的时允许零件有多个关联，给他勾选起来。 再点击我们左侧的默认模板，将这里的零件呢，我们点击后方的三个小点啊，在这里我们给他去添加一个模板，如果大家没有模板的话，我们就使用这个国标模板啊，点击确定，然后每一个呢，点击后方的三个小点，点击确定啊，点击三个小点，点击这里的 确定，这样的话我们的软件在一打开的时候就不会弹出来，末日模板无效了。接下来点击我们左侧的这个飞船 manager， 将这里的动态高亮显示和这个允许重命名给它勾选起来。再点击我们这里的辈分与恢复， 将这里的恢复出厂呢给他改成三十分钟，以及下方这个显示提醒，给他改成十五分钟，点击我们的确定按钮，最后一个再次点击我们上方的工具，点击这里的插件啊，将这里我们不常用的插件先给他取消勾选 全部取消，这样的话我们的开机速度会更加快一点，然后点击这里的确定，把它全部取消之后点击确定，这样的话你的软件在运行的过程中就会更加的流畅。

有学员问，像这样一个材料明细表怎么制作？今天一个视频教会你，首先回到装配体，要知道材料明细表中的数据都是抓取这个自定义属性里面的数据，装配体中的每个零部件的自定义属性 都要有，像这个在这里输入你想要对这个零部件的属性名称， 比如说热处理后面选择文字，你也可以写材料选择文字，月底像这些都完成了以后，我们就可以用自带的材料明细表制作出一个我们自己想要的材料明细表模板，就我们选择一个工程图模板， 把装配体落到工程图里面，在注解表格里面找到材料明细表，然后我们选择一个明细表，可以把这个表格自己选定位置， 比如说现在选定右下，加到定位点确定，再看到这个表格不是我们想要的，我们就要在这个表格上修改点这个表格，先把底下一栏往上面去，我们比如说在这个代号这里我们要修改，在这个选择列属性选择， 我们选择自己写的图号，直接他的图号就生成了，也选择列属性，选择文件名称，我们把这个名字直接变成名称，如果说制造商不要，我们就选择这一列，然后再右击删除列，如果我们要再添加一列， 就选择这一列，在右击插入右列，如果我们在这里我们要列属性，选择重量，这样就加上去了，像这个也可以改变它的字体， 在这里改成汉译长方颂体，这个数量后面如果我们要加一个总重，我们选择方程式来点击方程式，在这里我们选择单重 乘以数量，点击确定，我们在这里再添加一个总重，再把文字修改一下，变成长放松体。材料整在列属性里面，我们选择材质，这样材质就加上去了，我们还可以编辑这个表格，比如说这个图号这一类， 我们右击格式化锁定列宽，比如说是十五，确定，我们把列宽设置好以后， 我们可以把它锁定，用同样的方法把后面这几列都可以设定列宽以后把它锁定。纹像也是一样，这样设置完以后，你也可以把这个选择表格标题在下，这样就是一个标准的一个材料明细表， 我们可以把它保存为模板，先选择这个表格，选择表格，右击另存为桌面，在桌面选择文件名称，比如模板在保存在这里，比如说 幺幺，模板导出来以后，怎样把这个模板放到我们的所有 works 当中，就要选择选项，选项找到文件位置，找到里面的材料明细表模板，在这里添加刚才的模板， 这里模板选择确定，我们把它删掉，我们再重新导入，比如说我们在这里点击装配体，在这个注解表格里面，我们找到材料明细表，我们在这里就直接可以找到我们刚才保存的模板，打开确定， 这样就导入到我们的工程图里面，材料明细表的模板就制作成功了，那如果我们要把它导出来， 变成一个博文表，选择这表格，右击另存为，比如说我们另存为，选个名字，输一个名字，在这里选择 excel 表，点击保存，这样我们在这个模板里面 找到这个二二，这样就材料明细表就打到我们的 excel 表格当中了，学会了吗？关注我，学习更多技巧！

老师你这个带有缩略图的材料明细表是怎么做出来的？这个呢很简单，如果你不知道怎么做的话，你可以看一下老师的这本书籍，这本书籍呢在咱们这个工程图里面就有这个材料明细表他的一个详细做法， 而且这本书也是给你真正从零开始的，就是从这个 x 软件怎么打开的软件界面的认识到这里的草图绘制，还有咱们特征的创建，零件建模，零件参数化设计，还有这里的装配工程图，包括钣金，焊件，管道设计 以及有限元分析，这里都有书籍呢，都是详细的图教程，图片加文字，一步一步给你讲解，你也不用担心白纸黑字看不懂，每一张都有二维码，扫描二维码可以观看配套的一百三十集的视频课程，这个课程可以下载到手机上，电脑上没有网络就可以观看，点击视频左下角小黄车就可以把它带回家学习使用起来。这里呢我先给你讲解一下， 首先呢我们需要有这样子的一个装配体，然后呢点击上方的装配体，选择这里的材料明细表好，在这里呢我们点击对勾好，然后呢选择这里的新建，点击确定，然后在空白的地方点一下，好，它就是一个材料明细表，然后呢我们在这里鼠标右击，点击这里的印成为 好，那么在这里呢，我们找到一个保存的位置，比如说桌面给他取一个名称，比如说二二三，好，然后点击模板，选择这里的一个效形式，勾选这里的缩列图，然后点保存 好，稍微等一下呢，我们在桌面上去找到我们刚才保存好的这个文件，然后鼠标左键双击它可以看到这里呢？是不是就有一个带有缩列图的材料明细表了？哦，老师，这个我学会了。对，如果想要系统的学的话，一定要把老师这本教材书带回去好好学一学。

solidworks 如何导出好看且好用的 d w、 g 图？规范分层，颜色直观，字体准确，而不是文字乱码，比例错乱、颜色单一，不分图层。本期视频梳理 solidworks 工程图导出 dwg 的 核心设置技巧。第一步，点击顶部菜单栏，文件另存为， 在保存类型下拉列表中选择 dwg。 注意，须先点击下方选项按钮，进入导出选项设置界面。 第二步，在输出选项动画框中，首先设置版本，原则是向下兼容，避免因版本过高导致对方无法打开。第三步，字体设置字体乱码是 solidworks 导出 dwg 时最常见的问题，优先选择 true type 字体， 操作简单且能有效规避乱码问题。第四步，在线条样式中选择 alt cd 标准样式，避免线型错乱。第五步，比例与图纸输出设置勾选比例输出一比一图纸输出选择根据需求设置导出范围。 第六步，图层映设设置此步骤尤为关键，可实现 solos 实体与 alt、 cd 图层的精准对应。 在输出选项中勾选自定义映设 s l、 o s 到 d s、 f 或 d w、 g。 若当前无现成映设文件，无需提前准备保存时，会自动弹出新建映设规则的窗口。实体映设时无需单独设置颜色与限行， 统一按图层属性显示，依次添加 cad 图层，明确定以图层名称、颜色及限行。 再将 solos 中的各类实体如轮廓线、中心线、尺寸、柱界等分别对应印刷到指定图层，设置完成后保存为印刷文件，方便后续重复调用。 第七步，检查输出的图纸。导出 d w、 g 图纸后，若出现文字宽度比例异常，最简单的修正方法是在 alt c 中打开文字样式设置，找到对应文字样式，直接调整宽度因子至所需数值，即可快速完成修正。

在 source 当中如何进行默认材质的设定？三十秒告诉你解决方案。首先在我们左边的材质处右击，在弹出的对话框当中选择我们需要的这种材料，比如说我们选择普通碳钢，点击应用，然后将我们这个文档进行另存为， 选择它的格式，选择格式的后缀为 p r t d， o t 后缀格式名字输入普通碳钢， 点击保存，然后我们再点新建，选择一个零部件格式，那这里面就会出现普通碳钢的文件格式，那这样我们就可以避免掉这个材料的一个重复定义，浪费我们的时间啊。这个小技巧我们就分享到这。

先新建一个零件，文件属性这里是空的，来自定义属性，点击生成，把左边框拖到右边来，输入文本，调成常用的材料等，点保存模板，打自定义模板，直接保存在这个路径。 接下来 if 物件刷新设计好的零件，这里输入名称，点击应用，点击文档属性函数直接会到这里来。

刚装好的 sql 软件一定不要打开就去用，做好这九大优化设置，让你的绘图效率翻倍。首先我们点击上方的工具，在这里找到选项。 第一个，我们点击左侧普通，在这里呢将欢迎对号框中显示最新技术和新闻提醒和下方这个客户经历改进计划给他取消勾选，这样的话会减少我们 sql 崩溃的概率。 第二个，点击上方草图，在这里将第一个创建草图和编辑草图时，自动旋转式图与垂直于草图基础面，我们给它勾选起来， 这样的话我们在创建草图的时候，这个基础面就正式用了。第三个，我们点击这里的性能，在右侧装配体当中，将这个自动以轻化状态装入零部件和这个始终还原子装配体，我们给它勾选起来， 这样的话在加载我们的装备的时候，他就会速度快一点。再点我们左侧的外部参考，将上方这个编辑装备的时允许零件有多个关联，给他勾选起来。 再点击我们左侧的默认模板，将这里的零件呢，我们点击后方的三个小点啊，在这里我们给他去添加一个模板，如果大家没有模板的话，我们就使用这个国标模板啊，点击确定，然后每一个呢，点击后方的三个小点，点击确定啊，点击三个小点，点击这里的确定， 这样的话我们的软件在一打开的时候就不会弹出来默认模板无效了。接下来点击我们左侧的这个飞船 manager， 将这里的动态高亮显示和这个允许重命名给它勾选起来。再点击我们这里的备份与恢复， 将这里的恢复出厂呢给他改成三十分钟，以及下方这个显示提醒，给他改成十五分钟，点击我们的确定按钮，最后一个再次点击我们上方的工具，点击这里的插件啊，将这里我们不常用的插件先给他取消勾选 啊，全部取消，这样的话我们的开机速度会更加快一点，然后点击这里的确定啊，把它全部取消之后点击确定，这样的话你的软件在运行的过程中就会更加的流畅。

solidworks 二零二六最新版零基础教程第一章基础操作第三集软件的设置，让你从零基础学会 solidworks， 在 接下来的教学之前还有给大家整理的学习资料，暗号七十七尝一尝。 大家好，我是清晨教育宁肖老师啊，我们现在这一节课的话来讲一讲我们这个 sw 的 软件设置啊， 好，我们现在的话进入到我们这个软件，然后的话我们再点击这个齿轮，哎，这里我们点击下这个选项啊，选项以后我们这里有一个系统选项，那这里面呢？其实我们最主要的看的是什么呢？看的呀，是我们的这个外部参考啊，不对不对， 这个默认模板啊，像这个模板这里有零件装配条工程图，对吧？像这些位置的话，呃，就是我们比方说你在公司，你有一些公司，他指定的你要使用的一些模板， 那么你们就可以直接在这里去把它替换来，改为你自己所需要的一个模板啊，改为自己所需要的，然后像我们这里包括这个文件位置也是一样的，这个位置也是一样的， 像这个位置手就是我的一些模板，他给他一起放在一个文件夹里面啊，这边的话就是来读取我们的这个文件夹的啊，读取我们这个文件夹就是给他一个参考路径，然后默认模板的话，就在我们这个文件夹里面啊，去再去选择我们的参考路径，再去选择你所需要的一个模板， 这个我们在系统选项里面主要是这些啊，然后再来到这个文档属性啊，文档属性里面的话其实是什么呢？就是如果你的软件你要打开这个位置，你看下你这个绘图标准是什么？ 我们得需要国标啊，如果说你是不是国标的话，你就把这里给他替换一下，改成国标就好了。然后像我们的这个，呃，尺寸，尺寸也是啊，也是我们的这些位置都是要给他都调整好，然后的话就是我们的这个单位啊， 其其实就是这个单位，单位的话我们一般都是自定义啊，自定义，然后的话我们的话你可以给他直接改为这个啊，我们的单位一般都是用毫米，对吧？毫米刻秒，但是有一些的话，我们大部分的行业是用的什么 千克，对不对？公斤，那么我们就在自定义这里把这个克改为公斤就可以了，把这个克改为公斤，好，我们直接确定，这样子我们的这个单位就给他弄好了，弄好了以后呢，我们再来到我们的这个， 我再把这个倒算，再点击一下，我们再来到这个自定义啊，自定义的话其实就是什么呢？就是我们的一些工具，对不对啊？我要使用那些什么工具，我就给他激活就可以了。像这些快捷方式栏这里也是一样的，如果说啊，我需要某一个快捷方式，比方说我这个草图，哎，我就直接给它拖在这里， 对吧？就直接拖在这里啊，然后的话就像这些命令啊，命令还有这个菜单的话，我们一般都不用，都用不上。 然后的话这个就是我们键盘了，键盘这里呢就是你所需要的某些指令啊，他的一些快捷键啊，像我们这里比方说我需要刷新，对吧？重建模型刷新，那我就是按 ctrl 加 b， 对 不对？ ctrl b， 这里就是我们的这个快捷键的定义啊，你要某一个指令，你想给他设定为什么快捷键快捷指令啊？那你就自己在这里再去设定他，然后最后就是我们这个鼠标比试啊， 鼠标比试的话，其实就是我们的也是一些提高我们这个操作效率的一个方式，像这里这个鼠标比试，对吧？我们有很多很多四个，我们有四个比试，有八个比试，然后我们还十二个比试。像我们一般用的时候老是建议大家用四比试或者八比试，因为你如果说用十二个比试的话，就容易 操作失误，因为他密密麻麻的，你稍微有一点偏了，可能他就跟你要的一个操作比试就不一样了，对不对？ 好，这里的话也我们来看下这个比试他是如何操作的啊？假如我是现在我进入草图，我要复制草图，然后我在这里我按住我这个键盘的右键 啊，我这里就出现了我的这些指令啊，我按住它往下一划裁剪，再往下一划就是我的矩形好拉出来，就我就可以直接去会做我的草图，那比方说我这里我拉一个圆，对吧？我按住鼠标右键一划好，我这里就拉一个圆出来了，那么这个就是我们操作比试的一个方式啊， 然后的话最后的话就是我们这这一呢，我们这些特征这些指令啊啊，我们这里的话就是有很多指令，如果说有一些你，你们电脑上面没有老师用的这些指令，对吧？ 那你就可以在这些位置上啊啊，你再右键，右键以后我们进入到这个选项卡啊，如果说你没有的话，你就在这里面勾选就可以了，比方说你不需要这个网格建模啊，在这里，对吧？啊？你不想要它 也是可以的，你在这里我右键，然后的话进入选项卡，然后我把这个网格建模给他取消掉，这样子他就没有了。好，那么现在我们这一节的这个软件设置就给大家讲到这里，同学们，我们下节课再见。

刚装好的 solo works 软件一定要做好五项优化设置，能够让你的画图效率翻倍。点击上方的设置按钮，点击左侧的草图，把第一个选项勾选起来，这样我们在选择一个基础面的时候，这个基础面它就会自动的正视于你。 第二，我们还是点击上方的设置按钮，点击左侧的几何关系捕捉，把自动几何关系勾选起来，并且勾选下方的捕捉对象，方便我们对草图添加约束。 第三，点击左侧的选择，把这里的选择方法改为框，这样我们在选择对象的时候，它就是一个规则的矩形选框。 第四，点击左侧的备份恢复，把自动保存勾选起来，保存时间设置为十分钟每次，防止我们的电脑突然卡顿死机。第五，点击上方的文档属性， 点击左侧的单位，把默认单位改成毫米刻秒，点击确定，完成优化设置。 如果在使用软件的过程当中不小心把你的界面调乱了，我们直接点击上方的仕图，点击工作区，点击默认，就可以快速恢复到软件默认的界面。那么刚接触 slowox 软件的同学一定要记得点赞加收藏，以备不时之需。

如何在模板中添加目录？点击设置选项，点击文件位置，点击编辑所有，将这个路径， ctrl 加 c， 复制 win 加二，打开运行窗口， ctrl 加 v 粘贴，确定 在这里右键新建一个文件夹，然后将任意一个模板复制进去，里面存在至少一个模板。 接下来我们重新 c t r l 加 y， 这样就会多出一个模板目录。
