西门子200plc与485通讯教程

昆仑通泰重播屏与西门子二百系列的四八五通讯设置分两步， 一是对 prc 色通讯进行设置，第二步是对触摸评测的通讯进行设置。 中屏我们选择 t p c 幺五七零机改 p l c， 选用西门子二百系列的二十四叉 p c n c n 是中国制造。我们先看一下通讯线的制作，当然也可以买现成的， 这是触摸屏背后的接口，后面端就是转型通讯接口端，他是一个 db 九的插口形式，因为内部接线不同，可以分别作为二三二或者是四八五的通讯，也因为接线不同，所以 呢被定义为 come 一和 come 二端， come 一端就是二三二的通讯端，接二三角，七八角是作为四八五的通讯。通讯接线端被定义为 come 二， 这是 p r c 侧的通讯端口 pot 零和 pot 一，我们选 pot 一，这是两个通讯端口的接线，我们是四八五通信，接三八角， 这是充一电来制作。触屏侧做 d b 九的母头， p r c 侧 d b 九的公头。我们第一步进行 p r c 侧的通讯设置，打开西门子二百 编程软件 smart， 打开系统块，双击通讯端口，出现一个通讯设置窗口，我们对端口一进行设置，包括 plc 的地址、获得率等，点击确认。 第二步对触摸评测通讯进行设置，首先阻塞西门子 p r c r 四叉 p， 然后对触摸屏的通讯进行设置， 先组赛 prc， 打开昆仑组赛软件 mc gs 口罩，左上角点击文件新建工程，选择 触摸屏的信号，幺五七零机改，点击确定，点击设备窗口，双击通用窗口，复设备，双击 西门子 s 七二百 p p i 这样触屏对 p r c 的硬件组态 完成。其中 ppi 是西门子专门为 s 七二百开发的通信协议，物理电瓶都是 rs 四八五，他的两个通讯端口 pot 零和 pot 一。 在应用上，一个通讯端口可以与 mm 四四零变频器做连接，做 uss 通讯，另外一个通讯端口可以和其他设备做四八五的通讯。 第二步，我们看触摸评测的通讯设置。双击通讯创口副设备对通讯参数进行设置，波特率停止为我叫， 条件要与 prc 保持一致。至此两方面的通讯设置就完成。下面我们就可以对触屏控制画面的相关参数进行设置了，我们也简单介绍一下，比如增加一个中间变量 m 零点零作为启停按钮， 装机设备零，西门子 s 七二百 ppi， 点击增加设备通道，出现设备通道参数设置窗口。通道类型我们就选 m。 内部继电器数据类型 选通道的第零零位，因为我们用的是 m 零点零，如果用的是 m 零点一，就要选通道的零幺位。通道地址零，我们用的是计算器 m 零吧，如果用的是 m 一点一一或者一点零，通道地址就要选 m， 它就要选一通道个数一，我们只设定 m 零 这样一个启停的参数， m 零点零就设置完成了，其他的参数也做相应的设置，然后我们就可以对触屏画面进行编辑与参数关联了。 这样我们昆仑触摸屏与西门子二百的四八五通讯设置就简单介绍在这里，不足之处敬请扶正。

大家好，本期视频我们讲解一下 poc 与多个设备进行四八五通讯的时候如何接线。 一个 plc 与一个四八五设备与一个四八五设备进行通讯的时候，我们都知道接线非常简单，像这是一个带四八五通讯的多功能电表，这是一个 plc 的普及， 我们接线的时候，只需要将这个四八五的正和负接到 plc 的 ta 和 tb 上就可以了，就是这样接上线，这是非常简单的。 然而如果一个 p o c 与多个四八五设备下与这个多功能仪表还有这个显示屏进行通讯的时候， 他们接线是怎样的呢？没看一下。是 p o c 与多个设备经营四八五通讯 接线采用懂懂线权结构，也就是菊花链的连接方式。所谓菊花链的连接方式就是如图所示，这是一个 poc 设备，这是四八五正，四八五负，这里一个连接总线， 然后设备一，设备二、设备三，这几个设备依次挂在这个设备上。所谓菊花链，就是说首先总线连接到第一个节点，也就是连接到第一个设备，然后再跳转到第二个设备。 我们看一下这句话怎么理解，就是总线先连接到第一个节点，也就是第一个 设备，然后再跳转到下一个设备，再跳转到这个设备。首先我们将第一个设备连接到 p r c 上，这是四八五正，然后四八五负连接到 t b 上。 第一个设备连完以后，然后我们再接这个四八五通讯仪表的时候，他的通讯线是需要从这个第一个设备上连出来的，是这样接线 四八五正，接四八五正，然后四八五负，然后接四八五负，好，现在就接完， 这就是这种菊花链的连接方式。就说 p o c 出来，这是总线，总线先到第一个四八五设备，然后第一个四八五设备再出来连第二个四八五设备，这就是菊花链的连接方式。 因为很多新手的电网在接线的时候，他们是这样接的，首先第一个设备 d s、 z、 p u 是没问题的，然后第二个设备他不是从第一个设备接出来，他是直接接到这个 p l c 上，就是这样这种接法， 第二个设备也是并联到这个 p l c 上。 很多 p l c。 初学者将 p l c 又多个设备通讯的时候，是这样接线，两个设备分别接到这个 plc 主机上，这种接法看这样的图也是没问题的，就是两个设备都接到四八五上，但是这种接法是通讯不会成功的，这不是正确的接法。好，本期视频就到这里，感谢观看。

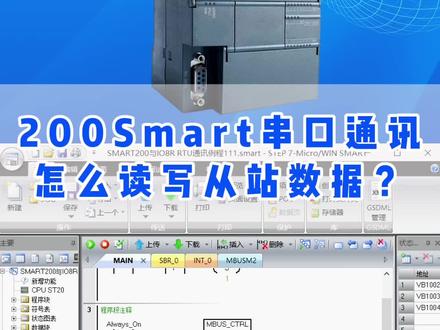

两百 smart prc 的创口通讯怎么读写重战数据呢？这个视频有点长，建议先点赞收藏。我们用这个 prc 读写这个 model 八十模块的数据。首先先初始化主战参数 模式，唯一就是摩托巴斯协议，九六零零是波得绿，零是无叫验，使用零号端口超时时间设为一千毫秒，初始化完成，这个位会自动置为一微比零，保存的就是初始化错误代码。 初始化完成，这位 m 十点零开始论询， m 十点零触发读写请求。二 w 零就是读，一就是写，读取五号从站地址是从一万零一开始的，个数是八个，这是地址指针， 读过来保存到 vb 一千开始的地址中，读取完成。 m 零点二接通复位，上一步接通下一步。这个指针 vb 一千零二里面就是要发送的数据， 发给谁呢？发给五号从战地址是从一开始的连续八个输出线圈写入完成， m 零点三接通，然后到下一步。 这个三万零一是只读计算器，比如模拟量输入啊，这是要读取五号从战从三万零一开始的六个字， 保存到指针 v b 一千零四开始的地址中。读取完成。 m 零点四接通，然后到下一步，这是写入到五号从站，把指针 v b 幺零二零里面的数据 写入到地址从四万零七开始的两个魔音量输出中。最后为了演示方便，我们写一个一秒亮灭的程序，我们来监控一下来，你看从那的输出状态，指示灯在一闪一闪的，你学会了吗？有问题留言给我。

西门子 smart 两百 plc 和变频器四八五通讯，读数变频器的运行频率和电流，并对变频器进行频率调节控制的，我们来解析 plc 程序含义， 那我们现在来看一下这个程序是怎么且跟变频器四八五通讯进行读它的频率反馈，还有电流，还有对变频器的频率的给定。那首先呢我们这个 i o 点表，这个 p h 的 还有地址，这些我们要命名，第一个点， i 零点零就是系统基停， i 零点一就是就是一号皮带的运行反馈， i 零点二就是二号皮带的运行反馈。 i 零点三这个是张紧到位的反馈， i 零点四这个是方料到位的反馈， 这个 q 点就是传送皮带一的洗停，就是我们洗停呢就是用 ph 的 输出点带动中继对这个变频器的洗停。 q 零点一就是传送皮带的洗停， q 零点二就是张紧电磁阀的输出， q 零点三就是方六电磁阀的输出。 那我们看一下这个用户变量表，这里面就是这些地址呢，就是我们数码屏要用到的地址，也是三于 p h 程序里面用到的逻辑算的地址，就我们就命名成是用户变量。 那我们用了哪些呢？就是传送皮带的启动按钮，传送皮带的一号停止按钮，还有二号皮带的启动按钮，还有停止按钮，还有阀门的张紧，阀门的开阀，还有关阀按钮， 还有方六电磁阀的开阀和光阀按钮，还有对这个传送皮带一的频率的规定，还有这个是传送皮带一的运行的频率的反馈，还有就是传送皮带一运行的电流，那这个是下一个就是两千，都是一样的 啊。这个地址我们建好，建好后面，那我们现在来看一下，我们就来写扫动程序，扫动程序这里有一个子程序，它这个就是 q 零点零，就是传送皮带一的启停输出点， 这个是启动按钮，停止按钮，还有加一个急停，请它急停的信号正常，还加一个自锁， 这个就是二号的皮带，也是跟一号是一样的，启动按钮，停止按钮，急停的信号正常，后面自锁 阀门这边都也是，所以这个手动逻辑就很简单，我们今天来学习就是就 ph 如何以变频器的四八五通讯 读起他的数据并且传出。这个倒很简单，我们就是今天来学习，就是 ps 一 便民系的四八五通讯控制的程序是怎么编写的这个手动程序，我们就所以制作很简单的一个逻辑。好，现在我们来看一下这个通讯的程序是怎么写的。 这个是第一段程序，我们这里就是对我们 p h 的 自带的串口进行定义它的串口参数，这个在这里面有个库就可以调用了， 我现在重新建一个图，拿出来大家看一下啊，这里面，那这里每个引角是什么意思呢？那我们可以来看一下，都有双相关的解析的。第一个就是模式，这个模式就是说 这个要有个条件，让他接通了这个库，程序库才运行。第二个就是起拷校验，如果填的是零，那就是无起拷校验，如果是一就起校验，如果是二就拷校验，所以我们这里是零就是没有校验了。 那这个还有一个，下面一个就是端口，端口这里如果是填的是零，就是 cpu ps 自带的一个口，就是自带一个九针的那个双口， 它这个就是是填零，如果是填一呢，就是 ph 上面要增加一个信号板的四八五通信接口模块，就可以填一，我们这里就是用到是 ph 集成的四八五通信接口，那我们这里是零， 那在下面的超时时间比，比如说通信的时间可以在一到三万两千七百六十七毫秒之间，任何值可以设定，我们一般都是设定两百毫秒啊，到五百毫秒之间就可以了，因为线路如果比较短的，我们一般超时的时间就不会说设的很大， 那这个点呢？这个点就说这个涮口设定完成后，问它就有个点就置一，就说我们这个 ph 模块已经设定好，这个端口的各个参数都是正常的，它这里就是完成，它就会置一，如果有错误，它这里会有数字的， 这个值是怎么看呢？在这里面可以调用帮助下面，如果这个值是零，那就是没有错误，如果是一就是有相关这些错误，那我们现在再先看一下这个端口设定 好，这个就是端口的设定，九六零零的波特利没有焦焰写零，用的是 ph 自带的集成端口，这零烧蚀时间是三百毫秒， 这个就是上口设定完成，他就有个一的值，这里就没有受误，所以是零。所以说我们第一段程序是正确的， 那我们先接着看下一步，这个端口设定完成后，我们就给个上弦圆，就把 m 零点二置位，就让他往下面这些程序去走，是什么意思呢？那我们现在来看一下这 m 零点六这个是做循环用的，现在第一步的时候 就第一次刚刚调用这个循环，在下面显示的第一个，这一步是第一个用的，用完后面，因为他这里这里只操作一次，就说你这个 ph 端口设定完成后面他就直接向前沿只有一次 ok 了，他就一直向上面循环了，后面呢？这用到是什么点呢？就用到 m 零点六的点， 一直在循环 m 零点六还是在下面到下面，后面到下面读完后面读，写完后面又返回来，所以在这里只有这个 m 零点六就通的了， m 零点二呢，后面就不接通了，他就第一次，你就当着他第一次设定完后面就开始往下面的程序去运行，往下面的程序运行，运行后面呢就 m 零点六，就一直是用到 m 零点六做循环了，来回这样做循环。 那我们先来看一下这个用的这个库程序，那我们就来调用，我们就来用这个用到这个程序库， 那我们现在来看一下这个每个引脚的代表是什么意思，这里代表这里就是怂账，一号皮带变频器，二号皮带变频器就是怂账，那我们这里是对一号变频器的地址就是一，因为我们已经提前设定好了，在变频器那边是一， 那一对应的，这是一，如果第二个 l 跟 w 这里一个是读，现在我们是读吗？我们现在来看一下这里，我们这里写了注示了，这读传送皮带一的单行频率还有电流，所以我们这里就填的是零， 就读了一声。如果我们要把频率传送给便民信呢，我们就写一就写，写入，我们先去读，先读完后面再写 好下面的这个地址，这个地址是什么地址呢？就是便民器内部的进行去通讯的地址，它厂家出厂后面它有个固定的通讯地址，就说我们跟它通讯，读它的频率啊、电流啊，还有对它便民器进行调频啊，有一个固定的 matebus 通讯地址， 所以我们要看它的通讯表，我们现在把地址表调出来，调出来，现在我们就要读它的 当前频率跟电流，所以我们就是他这里写的是一千十六进字的地址，后面我们转换成是十进字就是四千零九十七， 可就在 ps 这边是偏一位的，就是从就是四零九八开始读，读四位就可以把四个地址都读上来，里面也包含了频率，也包含了电流，也包含了其他，可是我们其他就没有用上，我们就读上来是没有问题的， 所以这里是功能码，是不是四，前面就是功能码，四后面就他的地址就是四万，后面就他的地址就是四零九八，所以这里填的是四万四零九八， 这里都有了啊，这里就对应宝石的记性序的地址，它前面就是四，所以我们在这里要读这个地址，就是写四万多少读四位，从在哪里呢？十到成到 v b 七千的地址开始， 那这边也是读完后面就 m 零点三，它是有 z 一， 如果有售货代码，它这里是有相关的售，售货的数字，我们要对应它，这个是售货的代码去，你去找它是什么售货，也是这边它对应是什么售货的值，就这个看这里，看这个 啊，什么错误的值，去查找相关的生物，这个读完后面就把这个复位掉，复位，复位，我们就不读这里，不读这个程序了，就复位掉后面它 m 零点三，要继续到下一段程序，它就循环， 因为 model 八十是半双公通信的方式，要么你读的时候你就读，不能读写，同时也不能对便民信，是两台便民信发指令过去，两台一起读，他读了一一号便民信，再读二号便民信，他的半双公的通信的方法，你读写就只能读一台 读，读完再写，所以这里是 m 零点三， m 零点三，这里就写一了就写， 且呢就是四六幺零。所以我们现在来查看一下那个 model 八十地址表，他幺二零零十六进字转换成十进字就是 四六零九，加一位就是四六幺零，所以这里面的功能码是四，那我们就四万四千六百一十的地址 移位，我们就把 b b 七幺零零的值传送进去，这里面也是一样，那就 m 零点四了，错误代码就从到这个地址里面了，那也是往上面进行复位，后面到这一步进行二号变频器，这个二号的地址也是四零九八， 这是四万四千零九八，读刺猬要放到七千二百的地址，后面读王，后面复位，这里就到下一步写，写入频率二号一就是写， 这是四六幺零变频器的地址，就叫四六幺零，里面就传一个地址过去，后面就把这个就是从 v b 七千三百的值传到这里面给变频器，就对变频器进行调频，那我们现在来在线看一下， 它就循环了，它，其实这个循环就很快了，足够我们这个电脑显示啊的感觉，就是说啊，它是一秒或者几百毫秒，它其实是很快的，这里就有没有收入 啊？这个是正常的，他是真读第一个便明器读，读完 ok， 他 如果没有读完报错，他就会卡在这里的，他不会往上面走了啦。 走完后面把上面复位，然后到下一步去写写一号便明器的值写进去，后面再写完的时候，后面再返回来，这里复位掉，后面 m 零点六是最后面的 m 零点六返回来， 返回来继续循环，在这个点继续循环，继续读，所以这个就是 p s、 c 和便民器四八五通讯的程序，其实如果弄懂了，其实都很简单，就是它 modbus 地址表，还有便民器那边是 设定四八五通讯接口，有些便民器默认是开放的，只要你接上去它就可以了。还有对便民器调 它的信号源啊，就是频率的信号源，是读哪些，是面板控制还是四八五通信控制啊？把相关的参数设一下就可以了。

接下来让我们介绍一下西门子二百 smart c p u 是 怎样通过四八五通信的方式获取模拟量参数的，介绍一下实抄，这个是开关电源，提供二十五电源给温控仪供电，同时给模拟量转四八五毛盘儿供电。这个是西门子二百 smart c p u s r 二零型号，它自带十八五通信接口， 这温控仪前端接了一个 p d 百兆电阻，实时测量四温，先暗示显示二十摄氏度，它能输出四十二毫安，十二毫安对应了量程是零到一百，它输出了四十二毫安。接到模拟量转四八五的 模拟量接口 r n、 e 和 g n d 端指上边，它把四四到二毫安转变成四八五信号，通过 a 正 b 负 接到 s r 二零 c p u 的 四八五通信口上， a 正接的是四八五口的三号针脚， b 负是接的四二五接口的八号针脚。 这个三号和八号是怎么区分的？八号是从左左边从上往下数，第二个是八号，三号呢是从右边数，从上往下，第三个接口是三号。现在咱们为了方便直观的看接的哪个针角，我直接把线插到这个针角口上， 现在已经连接上了，也通讯帐。咱们接下来看一下软件方面的编程，接下来介绍一下软件方面的编程。我新建的十八五通讯程序是这样的，首先从这儿库 modbus 按 t u 里边选择功能块 m b u s 横触，然后移到这边，然后 e n 使能 定义的是 sm 零点零，始终接通 mode 是 sm 零点零。然后接下来就是通讯参数，通讯参数根据模拟量转十八五模块说明书的设值来设定， 看它这边说明书是出场默认波特率十八零零，数据位八，就焦燕无停止位一这个参数来设定这一个四八零零波特率。然后要不明白这些整角的意思，可以点这儿，点右击点帮助好 看这儿。第一个是模式是 mode， 基友胶验是这个 p a r r t y 是 基友胶验，咱们设的是零无校验。 pad 是 端口是，咱们设的是零，是自带的四八五端口，超时设的是三百毫秒。 然后这个是 m 一 幺零点零，它第二段程序是用的 m 一 零点零，它第二都有定义啊。接下来第二段程序是用的 m 一 幺零点零，它第二个 是常开点，我定义的是 m 幺刃点零。然后这个是个上升眼，接通一次就扫描一时接，每隔一秒就 扫描一次，刷新一次数据。然后这儿重占地址，我设的是一 r w， 设的是止读我的记存器地址，这个也是比较重要的，看一下它的说明书，我接的是第二个通道，是从四万零二 可以读到这个模拟量数值，我这儿是设的四万零二，读取几几个地址，我设的是读取一个地址， 这儿是寄存到 v b 幺零里边。然后咱们可以在线监视一下它的参数，看一下 v b 幺零是 v w 幺零，这儿 获取的工作量是幺幺八三，咱们怎么样把这个幺幺八三转变成时式的温度显示？接下来看这个，咱们新建了一个 c q i two 二，这一个是模拟量转换功能块儿就是从数值量、工程量转变成它们实际的模拟量温度显示，咱们根据这个 模拟量转十八五模块的说明它通讯到的数值量，也就是个工程量是幺幺八三，它的这个十二毫安对应的数值量是六五五到三二六七，我们设的是六五五到三二六七啊，十二毫安温控仪对应了量程时零到一百，我们下半时设了零到一百，咱们把 这个数值量转变成的一个世界模拟量存在微 d 八八里边看，现在是二十点一七六一一，和这个微控仪上显示的温度是一致的，咱们可以在状态图标里边输入微 d 八八，实时监控这个模拟量的参数。先是二十点二 看，和这个温控仪是显示一致的。好，这个就是哈班 smart cpu 通过四八五通讯的方式获取模拟量参数的一个介绍。

这个线我们已经接好了，接好了他这个四八五用两线，他是因为是半双弓，他用的是叉分传输， a 正 b 负。然后我们把它插到电脑上测试一下， 啊，这个模块已经插上，我们打开电脑查看一下它这个端口，它这个是 usb 转的四八五，它是一个用的是 c h 三四零 三四零的这个芯片，这下面上上面可以看到电脑上多了一个科目五的呃，端口，我们打开编程软件 cst b 四点零，好，我们打开通信，我这个正好正好是用，用过，它是科目五。 呃，如果你你的电脑，你没你第一次用这打开软件的时候，上面肯定是不会这个显示这个，我们打开这个设置 p g p c 杠接口， 然后点这个竖性本地连接，把这个端口连接到这个端口，一定要选到你刚才 增加了那个电脑上那个端口是 com 五，点击确定， 然后你在这个通信这个这个地方能看到这，这里边是用的是 com 五的时候他就可以正常使用。 我们现在的 p l c 已经连上了 p l c， 它是三八，这个三和八是它这个四八五的通信的两个异间。我们把 p l c 上电， 啊， p l c 已经上电，上电之后我们来测试一下， 刷新看到这个四八五，现在已经啊灯已经闪烁， 他已经检测到这个 plc 了，但是因为 这个他识别不到他的具体的具体的型号，显得这是未知，未知设备好，我们确定， 然后上传，上上上载一下。

接下来我们介绍一下西门志二百十 mark 系列的 c p u 上面这一个 com 端口是怎样进行通讯的。这是一个 db 九帧的 com 口， 如果用这 com 口通讯的话，需要用到这种数据线，这种数据线叫 p p i r s 四八五数据线，它的一端是 usb 口的，是插到电脑的 usb 口上面，另一端是 db 九帧的功口， 这个是需要插到的 com 口上。接下来咱们进行实操演示一下。好，接下来我把这个 d b 口插到这个口上，插好这一端我连到电脑的 usb 口上。好，已经连接好，现在咱们送电好， cpu 已经有电了。接下来咱们在操作软件里边实际通讯测试一下，现在咱们打开二百 smart 编程软件，首先填这儿通信这儿咱们选 下面这一个 pc ppi， 这一个通信接口好，正在搜索，请等待好，现在咱们找到了他的这个地址是二哈，这个传输率也是幺八七点五，咱们现在选中这一个点，确定 好，现在已经显示已连接 ppi 二，现在咱们就进行通讯上，咱们开始上传程序， 咱们上传完成，咱们在线看一下，看到没有，现在也已经有了程序好，这就是用 p b i r 四八五速域线进行二百十万的 cpu 的 通讯。还有想学习 plc d 四 s 电工电路自动化仪表的同学，欢迎交流学习，咱们只讲最实用的高效学习。

我们学习公控技术啊， p 二 c 里面的话都有各种通讯，我们的二三二四八五通讯啊，也是非常常见的，那么我们来看一下我们这个西门子 p 二三，我们这里是不是这个四八五通讯这个接口啊？那我们这个通讯接口，我们知道他有九个针， 那么这九个针的话呢？是什么意思呢啊？我们来看一下，第一个啊，就是我们在进行通讯的时候，我们是接这个外壳的啊，接屏蔽线的，那么第二个针角呢，是我们的提供的一个二十四伏的一个负信号， 那么我们的第三号角是很重要，三号角很重要，提供的我们通讯币信号啊，四八五通讯的币信号，那么我们的第四号角是要在通讯之后呢，要做一个通讯请求啊，通讯请求信号。 那么第五号角啊，就是我们的五福信号啊，这是我们的五福信号啊，那么第六号角是我们的正信号，五福的正信号，那么七号角是我们二十四伏的一个正信号，这个啊正好这个正信号和我们这个正好是一对啊，这样是形成了一个电源。 好。那么我们的八号角呢，他是我们的 a 信号啊，这是我们的通讯的 a 信号， 在我们这个四八五通讯的这个端口里面的话，那么我们的哪个角是最重要的呢？也就是我们的三号角和八号角是最重要的，我们正常在通讯的时候，我们只要把三号角和八号角只要连接上， 他们就可以进行通讯了，那么其他的这些信号呢？他是一个辅助的信号，大家学会了吗？想要了解更多有关公控的知识，可以来重心教育找付老师。

上货，这就是 dp 九真接头，可以用于四八五通讯，可以跟西门子两百 smart 连接。他有一进一出两个进线孔，用螺丝刀打开它，看看有啥。内部用蓝色帝王蟹蟹黄为原料，精工制作。不， 他是电路版，带有终端电阻，让通讯干扰小，更稳定。打到 on 就是带终端电阻，打到 off 就是进线，看出现短接，不经过终端电阻。 进线，接到 a b 一，进线八号针接到 a 一，进线三号针接到 b 一，也是四八五正极。这里是接屏蔽线的屏蔽层，通讯线用屏蔽线或双脚线，这里用单星线做个示范， 无模仿不能用这种线。 把 r s 四八五负极，也就是八号针接到 a 一， 这里是针对西门子四百八十五来说的。 把 r s 四八五正极，也就是三号针接到 b 一， 把它插进 p l c 四八五 母接头，插头内部线路图 另一头，这里是街道变频器四八五接线端。
