浙大中控阻态软件安装过程，今天我们讲一下这个浙大中控的 这个主态软件怎么安装呢？这是我经济压好的，我们现在点击试探。四，最好要把沙特软件给关了，根据他提示 好，点击下一步。 这里面有一个协议，我们直接接受 公司名称，用户攒劲写，哎，用户直接写用户 公司名职，一些公司 公司名称， 哇塞， 哎呀， 嗯， 刚出名， 好好冲起来已经。 那上面有这两个图标，这两个图标已经安装好了，最大。

这大中控组态软件如何管理用户？今天讲下用户授权软件 security， 如图，这大中控管理员默认密码为 subconux。 打开软件的系统组态，进入如下的组态页面，点击顶部的总体设置， 选择用户设置选项，进入如下用户组态页面，点击向导或者黄色加号，可以添加设置新用户。点击角色列表中的用户列表，可以修好用户密码。 点击角色列表下的工程师功能权限，可以看到工程师权限，选择角色列表下的工程师或者操作员，再点击上面的叉号，可以删除相应用户，这样就可以创建删除及修改用户权限了。

上一次我讲了机柜，机柜是 dcs 的核心，他那个就像他这个 io 卡件，他就是连那个现场的仪表。 io 卡片 i 就是印是输入卡件， o 是 out 输出卡件， 这个输入卡件就像那个呃温度呀、压力呀、呃流，呃那个流量啊、液位呀 这些指示过来的，传过来的信，就是现场传过来的信号，都叫输入的，输入的信号包括那个数字信号，还有模拟信号， 就是那就像连续不断的那种信号，就是模拟信号。就像呃开关呀这种显示状态的，就属于数字信号，就是输入的就是音， 就输入的 out 是输出的，输出的其实就是控制的信号，就是控制的控制仪表，比如说那个像那个有的控制是模拟信号，比如说控制调节阀，就控制那阀门的开度呀什么的，他是也是一个呃 模拟的是个模模拟量，有些是数字的，比如说开关，就是有具体的状态的，比如控制的开，控制的关，这就是呃 就是输出，这属于数字信号输出。模拟信号输出就是 io 卡卷，就是管着这种呃现场的仪表，这就是呃现现场仪表。还有就是 这个机柜嘛，一方面连着现场仪表，另一方面连着我们电脑，就是包括就像那个主控式里边操作 电脑这操作，嗯，操作，比方这这有个操作站吧， 假设有两个操作站吧，打个比方，其实有几个都是不一定哈，也可能就一个，也可能两个，也可能有很多个，这操作站， 假设还有还有服务器， 其实有的他这个既可以作为操作站，有的就一个电脑，既作为操作站又 做服务机器，又作为那个工程师主态的一个电脑他都可以，他主要就是设置权限的。嗯， 这就假设这个服务器，咱打个比方，就这三样吧。还有就像有的说那个有那个工程师站或者应用站什么的，就是呃，工程师操作的 电脑，但这些都是设定的，比如说这个电脑就既可以作为，嗯，哪一个电脑都可以作为，呃，你设定他有那个权限，他就能做那个，做那个工作，咱就假设就这三台电脑吧， 服务器，这个服务器就打包，比方他是既可以传纯属数据，也可以操作，就是他也相当于工程师站、应用站之类的，这每 这就相当于三台电脑，呃，其实现场有多少台都不一定，他都通过交换机，呃，交换机连连，呃，连接在一块的通讯的，他每台电脑他都是起码有两个网卡，网卡一，网卡二， 你看这现现场这个机柜是不是这个操作站，这这些电脑，这是不管是操作站也好，服务器也好，他其实就是电脑他都带两个网卡，这两个网卡这机柜有两个交换机 这两这就是就是连着两个网卡，这没这个网卡连这个交换机，这个 这个网卡就连另一个交换机，就他就是互相溶于了，就一个坏了继续可以工作。 嗯，这交换机，交换机通扣通讯呢？只要对交换机有点了解，都知道交换机有很多口，比如说几口八口啊，十二十六口啊，多少口啊？咱咱就假设他的口是够用的，不管他多少口哈。 这个这个网卡连，这个交换机 连，这个交换连，这个交换机连哪个口啊？就是随便连一个口吧，假设连这个口吧，连这个，连这个就连这个口， 这个网卡的啊， 连这个交换机 这个口吧。 嗯，这样的话这操作，这操作站都连到这交换机上了，连到交换机上呢？嗯，他其实就是给机柜里边通讯，是通过跟这个，呃给他主控卡。主控卡， 主控卡不是控制着所有的卡件吗？卡件就现场仪表联系，所以说这个交换机跟主控卡联系，主控卡上有两个网卡，也是 有两个网卡， 这两个网卡吧，他一个网卡 一个网卡连着 连到这个交换机，哎，就比画的比较乱， 连这个交换机连到一个口上，这个网卡都连另一个交换机，我画就这随便画了，画的比较乱，就这个他就是 连这个交换机一个口。这像现在的话，就这个电脑就通， 通过交换机给这个主控卡就通讯了，因为他既可以通过这个交换机给这个主控卡通讯，通过这个可通讯，也可以通过另一条这个交换机通过这个线路和主控卡这个网口通讯。 其实其他电脑都是同样的道理，这个操作站也是连到这个交换机一个口，呃，另一个口连到这个交换机我，我画的比较乱， 哎，这个，那这个就是连这个交换机一个孔， 这样的话，那因为这个这个交换机还给主控卡一个网卡连，连着这个交换机也给主控卡，所以说他这个操作案也是给主控给这个主控卡通讯了这个操作，这个操作也通讯了这个服务器。同样道理，他也是给那个，呃 给交换机连，通过交换机连在一块，包括这，呃，包括这操作站和服务器之间，包括和主控卡之间都是通过这个交换机在一块通讯联系的。 嗯，我画的少一个口了，再画一个口就是了。其实口是肯定是足够的，我现在画四个口的，但 这个交换机不一定就适合考， 这就通讯了。嗯。这个服务器跟这个我在这再画一个口吧， 从这边画一样，反正是一根线用用。用什么线来？他跟距离有关系，距离比较近的就是用网线，距离比较远的话就是用通过那个光缆，通过光缆，通过光线收发器，呃，了解现场的就就很清楚， 这样就通讯了。这就是那个 ds 的网络结构，他就是这个操作站，操作站也好，服气也好，就是台电脑他都是权限不同。这个，呃，我刚才说过了，操作站其实你 定义权限的话，他既可以作为操作站，每个电脑都既可以作为操作站，也可以作为呃服服务器，也可以作为就那个呃工程师的主态的，呃工程师站啊， 这就是 ds 的个网络结构，这个他他需要，其实非常简单的，就是他就需要你 呃了解网络，就他都有一个通过 ip 例子，就是就像这个主控卡啊，他有一个 ip 例子，嗯，这个操作站他有个 ip 例子，嗯。他们都连着交换机上，他们就互相通讯了，他们之间都互都可以互相通讯。 胡杨通讯，那现场仪表的信号都是通过这 io 卡件，这 io 卡件是通过这个主控卡，就是控 控制器控制的这个，嗯。这个，这个操作站呀、服务器呀，都是通过给呃主控卡通讯，包括控制主控卡。 嗯，包括主太。呃主太就是主太，就是把这些把那个，呃通过那个这电脑，哈。 那通过软件，呃联系那个联系主主控卡，联系主控卡，把 这个 io 卡件里边 io 卡件有很多通道，比如说有有，呃，有三十二通道，十六通道，多少个了？哈？他每一通道都可以连一个现场，是现场的仪表，他就可以通过把每一个通道里边 的仪表主刀电脑上，主刀电脑上他通过程序来控制。 呃，今天的课就就讲到这里，就这就是网络结构，也非常简单。

简单做一个逻辑组态点这个算法 文件名，咱们比如说与霍飞逻辑学习逻辑运算 点编辑， 然后咱们新建一个程序点，新建， 接着接下来咱们把这块给大家讲一下新建程序它有四个，第一个是梯形图 图，这是咱们在 prc 中常用的。第二个是顺控图，如果你涉及到一个顺控的一个循环，大家可以选用这个顺控图。第三个就是功能块图，功能块图是咱们这个 dcs 中运用比较广泛的一种。 第四种用的比较少。 st 图，这就类似于 c 语言啊，那个高级高级语言类似于 右边这个段类型有两种，第一种是程序，第二种是模块，咱们一般选这个程序 模块，就类似于 p、 r、 c 中的子程序。如果你想自己自定一个模块，比如说当输入三输出的一个模块，你可以选这个模块放到一个库文件里，然后你直接调用它就可以了。所以说 最常用的有四四种这个程序类型，第一种是 l、 d 梯形图，第二种就是顺控图 s、 a、 f、 c， 第三种功能块图 f、 b、 d， 这个咱们用的比较多，等会咱们以这个 f、 b、 d 啊给大家进行讲解。第四种就是 s、 t 这四种。咱们一接下来咱们主要针对这桑面，呃，上面桑种给大家进行讲解， 因为 st 相对来说比较复杂，嗯，相对来说如果你涉及到比较复杂的程序啊，你就必须用这个 st 图，嗯，当然在咱们工作当中用的比较相对来说也比较少， 咱们选这个功能块图段名给他，就是给他其中与或非逻辑计算逻辑学习 描述，也给它起成这个描述 点，确定，这样咱们就进入他的一个组态的一个界面，首先咱们给他加上一个文字 运算， 把它改成红字吧。 首先咱们选择咱们的功能块，咱们选一个或功能块，在逻辑运算里选一个 and， 然后再选一个非，然后再选一个 或确定， 咱们双击他双击，咱们将这个使能跟使能输出给他隐藏掉，确定把其他的咱们给他隐藏掉。 首先咱们选择这个双击这个或这个功能块， 咱们将两个开光量输入作为他的一个他的两个输入点这个浏览，然后点浏， 在这选开入量第一个点，咱们选第一个确定第二个，咱们选开光量输入。二， 确定 输出，咱们连到这个 and 的第一个输入端，咱们连着这个连线， 咱们这个或或的呃语的这个逻辑算法块，咱们选错了，咱们重新选一下，咱们应该用 bor 型 and board 型 点连接线第一条跟这个连上 and 的第二个输入，比如说咱们 用这个非模块，比如说选开光量输入点这个浏览 开光量输入一，咱们取个飞，然后连到连到 and 的第二个输入点，连接线 按的这个算法块的输出，咱们连到开光量输出第一个点上 点这个输出点浏览选这个开出量，选第一个 doe 点确定， 咱们把这复制一下 d o e， 咱们就给它命名成啊电磁阀的控制指令， 这就是咱们做的这个逻辑组态。然后咱们生成一下目标文件，也就是编译，看他有问题没有生成目标代码 啊，变异成功说明没问题，然后咱们把它关掉， 因为咱们没有操作狗跟工程师让狗，所以说他这没有这个下载，他是没有权限的。正常情况下咱们要把这个下载，然后发布，咱们整体编译一下，咱们先点保存， 然后整体做一个全体编译， 编译正确。 接下来咱们就要发布，比如说你要发布到这个锅炉或者是气轮机啊，你就可以选择点发布， 发布组态发布的时候你这个 ip 地址一定要设置，因为咱们是幺三零这个公认账你，所以所以说你这个 ip 地址你就要设成一个幺二八点，幺二八点幺点幺三零， 如果你不设置这个 ip 地址，你这个发布是不成功的，是不可操作的。 接下来咱们选这个发布组态，发布组态你就可以选择，比如说幺三零或者幺，咱们全给他发布一下，比如说操作原账跟工程师账点通知更新 发布完成以后，它会自动 进入这个监控画面， 确定 点这个流程图就可以进入他的一个监控画面，因为咱们没有做这个，没有做这个 流程图画面，所以说咱们下下节课咱们再讲流程图，咱们把这。

大家好，本节课我们讲软件的安装，首先找到主态软件，我们可以看到 set up， 我们双击 set up 选择软件安装。安装软件 在安装语言选择中，我们选择中文简体，点击下一步， 下一步 选择四用户名及公司名称中可以选择默认 下一步目的地。文件夹就是我们要将持软件安装到的文件夹，这时我们可以选择浏览 更改到要安装的文件夹中，我们也可以选择默认默认安装为吸盘，我们同样点击下一步。本机是否设为主态服务器，我们选择为主态服务器，点击下一步。 选择数据库目录及我们平时运行的数据库存储的位置， 我们默认为地盘，我们可以点击浏览更改该盘的位置，这里我们选择默认为地盘，点击下一步 下一步安装。 大家可以看到此时软件正在安装， 总是有话题和你感 肝，告别 玉帝顶天干， 同样我们可以看到有安装净水槽。 一起红 是有话题和你感 干，告别昨日的悲欢，干男人立地顶天。 一起红 总是有话题和你感觉， 干，告别昨日的悲欢干！ 一起红 总是有话题和你感 干，告别昨日的悲欢干！ 一起红 是有话题和你感觉 干，告别昨日的悲欢干。男人立地顶天。 我们看到这个是立即重启计算机，当我们点击完成的时候，我们就可以发现我们的软件已经安装完成了。安装此软件之前我们要关闭所有的杀毒及安全卫士， 那么这里我们就不再演示了，当我们点击完成的时候，我们的软件就会自动完成。好，本节课我们讲到这里。

大家好啊，再讲一下中控的三百系统，这中控的处理器 cpu， 叉 p 二四三 x 双荣誉，后边是叉 p 二三三 数据转发卡啊，三五幺是 ai 模拟量输入，三五幺三六七是三六七是丢点模开关量输出。叉 p 二四八呢是通讯模块啊， 车皮二五八杠二电源模块，二十四伏装五伏，供这个电源使用。上面的电源 是给那个下给那个空气模块供电的，变成了二百二变成二十四伏，然后二十四变成五伏，然后给他来供电。是，然后在下面是他的交换机，在下面是中控的交换机，两个荣誉的网在下面是 中了二十四伏电源，这是供系统卡件以外的设备供电的，下面是他空壳这里，这也是 这个是 dod 的连接器，天气板子这些段子。中控的卡件基本上就就这些卡件，主要的是控制器，二四三，数据转发卡， 控制器数据大犯法，控制器的地址从二开始，二和三，一般走台的时候只只显示二，不显示三，零就二，然后四四就是四和五。 好数据转发卡从零开始，零一，如果第二个接龙的话，如果第二个接龙的话就是二和三，二开始，就这样往下排着。

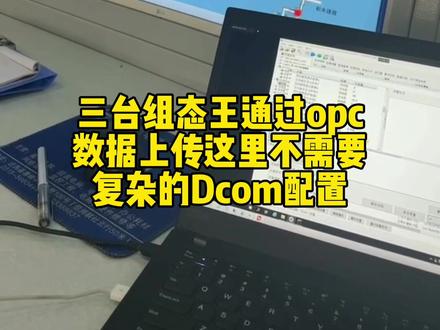

这里有三台正在运行的阻太网，每一台阻太网上面我们安装一个 opc 的客户端，把数据采集上匀，然后呢做一个手机 app 的界面，这里是可阻太的。

首先我们打开项目的段落，在项目段落当中选择新建段落，在新建段落的内容当中选择类型为梯形图名称啊，我们随便命名一下，比如说我们命名为三个八啊，三个八，然后单击确定， 确认以后，生成了一个具有 ld 段落当中的三个八的子段落，在子段落当中，我们假设插入一个运算，比如说我们插入一个数字量运算啊，我们首先插入一个常开触点，那么我将试图放大，这样的话大家看起来会比较容易 双击，在双击当中你可以选择位号，也可以选择变量，假设说我们选择变量，那么变量呢？我们随便插入一个符号啊，这里面不遵循语法， 我们就随便插入一个符号，比如说我们插入一个啊， p 二十一杠一啊，你插入一个 p 二幺杠幺，那么插入这样的一个地址以后， 然后我们进行一个加法运算，调用指令框选择功能块， 选择功能块当中呢？这里边我们插入功能块，那么可以看到我们插入了一个呃，插， 插入了一个啊， p 二十二的一个加法运算啊， p 二十二的一个加法运算，那么双击进入加法运算当中，那么我们在其中就可以进行低脂浏览啊， 我们可以进行一个地址浏览，一个变量的一个呃，对应啊，如何将两个数据相加，那么这里面要说的就是当我们使用 图段落的时候，在右侧的选项开关当中可以进行功能块选择，在功能块选择当中，我们可以看到这里面有算数运算，比较运算，转换运算等等一些的运算符号 啊，那么这里面呢算数运算其中的数据类型呢？基本上和我们早期给大家讲解的线分子呢比较相似， 那么比较运算的这里面用到的 eq 啊，记忆等等，那么这些呢，是和我们进行的讲解到欧姆龙当中的比较指令应用的方式基本上是保持一致的，那么其中还包括转换运算啊，技术器逻辑运算和数学函数。 好，那么关于正大中控 dcs 梯形图如何进行程序设计，我就给大家说到这里，如果想了解更多关于浙大中控的 dcs 的。

一、本机作为 o p c 服务器 ip， 需设置成本机 ip， 点击获取 o p c 服务器，我们以 keep server 来测试 变量一，变量二，变量三，这里不知道怎么输入，我们可以通过 kip server 的 o p c k i 来获取，在这里选择路径，找到需要监控的数据变量，把这个变量复制出来就可以了。 在 o p c client 监控三个随机变量数据，把复制的变量名输入文本框后，再连接 o p c 服务器， 此时读取数据就可以看到数据正常变化了。对比 o p c client 数据和 c 编写的程序是一样的。

啊，本节课我们来讲一下通讯网络。 通信网络我们可以分为四层网络，即信息管理网，即工工厂与现场数据服务器、工程师站、调度站等之间的网络，我们称之为信息管理网、 过程信息网、过程信息网为工程师站、调度站、数据站等与操作延站之间的网络，我们称之为过程信息网、 过程控制网、过程控制网及操作沿站与现场控制站之间的网络，我们称之为过程控制网。控制站于 现场直接的 i o 控制模块之间的网络，我们称之为 i o 总线。那么通讯网络分为该四层网络。好，我们来先看一下 i o 总线。 i o 总线控制器与 i o 模块之间的连接，我们称之为本地 i o 总线。 l bus， 即我们控制柜内我们可以看到 c、 p、 u 与 i o 模块之间连接的地形口点平线，那么这条线我们统称为 l bus 网络。 好，我们看一下简图，连接简图， cpu 的 a 口连接到 i o 模块基座的 a 口， cpu 闭口连接到底板机做的闭口，同时机架一底板的吸口连接到下一个机架的 a 口， 机架一闭口连接到下一个机架的闭口，依此类推。 那么有的同学会问， a 口连接到 g 加一的 b 口，可不可以同时我们 c、 p、 u 的 b 口连接到 g 加一的 a 口上，那么这是完全可以的。 为什么我们要 a 口连接到 a 口， b 口连接到 b 口，主要原因是利于维护方便以及设计方便。 好，以此类推。到最后我们可以看到最后一个机架的吸口与地口要匹配。终端店主， 我们的中针电阻符号为右面的这个简图，即三个电阻组成的一个地形口。 如果没有使终端建筑通讯网络线比较短的时候，我们可以通信。如果通讯线比较距离比较远的时候，那么通信将会断开。 同样 i o 连接模块与本地 i o 模块的通信连接，同样使用的是 airbox 总键。我们刚才看的是控制器与本地 i o 模块，这里是 i o 连接模块与本地 i o 模块。 这是 l bus 总线的总线标准，用于方式，双网，通讯速率，四兆通讯接口 db 幺五通讯距离小于等于十五米。 扩展 i o 总线，扩展 i o 总线 线及我们的控制器、 cpu 与扩展柜之间的 i o 连接模块的网络。此网络为仪态网络，此网络我们称之为 e bus 网络。 大家可以看此简图， c p u f c u 七幺幺与扩展模块 com 七幺幺之间的以太网络连接称之为 ebos， 该网络支持勇于网络， 所以我们可以看到绿色的和紫色的两条网络线，即 a 网 b 网。 好，我们看一下过程控制网、操作源站、工程师站、服务器与控制站之间的网 网络，我们称之为过程控制网。 这是过程控制网的物理连接，即尚未计算机操作延展计算机 a 网 b 网， a 网口与 a 交换机相连接， b 网口与 b 交换机的网口相连接。那么 a 交换机的网口与 cpu a 网口与 cpu 二的 a 网口相连接。 b 降温机的网口与 c p u 一的闭网口相连接， c p u 二的闭网口相连接。这是我们的物理连接 do。 对于 ip 地址，我们的尚未机操作站为幺七二点二十一点 x x， b 网为幺七二点二零点 x x， 我们一般取幺七二点二十一点零点 x， b 网为幺七二点二零点零点 x， 那么 x 代表的意思是不固定的意思，即我们的 x 地址可以为，比如幺三幺二九、幺三零幺三五等等。 直网野马为二五五点二五五点零点零。 好，我们来看看实际 例子，举个例子，比如我们的三维计算机 a 网卡，我们将此地址设置为幺七二点二零点零点幺三零， 那么此计算机的必还卡我们设置为幺七二点二一点零点幺三零。这里我们要注意的是， 前面幺七二点二零及幺七二点二一我们是不可以改变的，并且我们的最后地址零点幺三零于零点幺三零。 a 网与 b 网必须是相同的，因为它代表的是幺三零的账号，所以我们此幺零点幺三零、零点幺三零必须是一致的。 我们的 cpu 地址 cpu 一， a 网口为幺七二点二零点零点二， b 网口地址为幺七二点二一点零点二。大家可以注意到，我们的 cpu ea 网口与 b 网口同样 末位，两位地址零点二、零点二是相同的，是一致的。我们的 c、 p、 u 二为零点三、零点三，同样代表的是 c p、 u 的地址为地址二、地址三。这里我们要要注意的是两个地址必须是相同的。 好，我们看一下工业光纤环网，那么我们刚才讲到的工业仪态网， 在 e、 c、 s 七百中，我们通常用的是工业光纤环网， 我们可以看到 a 网 a 一网 a 二网 a 三网及 b 一网 b 二网 b 三网形成了一个工业环网，即 a 一、 a 二、 a 三形成了一个圆环， b 一、 b 二、 b 三同样形成了一个圆环。那么工业光纤环网的好处是， 假设我们的 a、 e 网出现了故障断裂，那么我们上面的上位机想通过网络访问我们左下角的上位机，那么我们可以通过 a 三、 a 二进行访问。如果我们 a 一与 b 一同时损坏，那么我们可以通过 a 三、 a 二或者 b 三、 b 二进行通信访问。那么如果说我们的通信网络出现了 a b 一、 b 三、 a 三同时损坏，那么我们的上位机，我们上面的上位机与左下角的上位机数据将会中断。 该通讯网络的好处是，只要能够保证该通讯网络光纤环网的一条通路通，那么我们的数据就不会断掉。 好，我们看一下过程信息网 过程机器网采用总线型结构或星形结构连接所有操作节点， 实现操作站节点之间包括实时数据、实时报警、历史趋势、历史报警、操作日志等的实时数据通信和历史数据查询，全系统主态管理，操作站节点之间的时间同步。此网络我们称之为 s o night 网络 啊。大家可以看到 我们的尚未操作计算机，该地址为幺七二点三零点零点幺三零。这里我们要注意的是， 跟刚才我们讲的 a、 b 叫唤机的通讯网络为二零二一，即 a 网为二零， b 网为二一，而到我们这里 的 c 网为三零。但是我们要注意的是，我们末位两位地址同样为零点三零，这个与 a 网、 b 网的地址是保持一致的， 那么我们的西网交换机多用于网络打印机等 啊。我们将 a 网、 b 网、 c 网放在一张图上，大家可以看到 主探服务器、操作记录服务器等服务器与操作沿站、工程师站之间的数据访问是通过幺七二点三零点 xx 网段进行访问， 此网段我们称之为 s o night。 操作原站、工程师站等 与控制站之间的数据访问为 a 网，为幺七二点二十一点 x x， b 网为幺七二点二零点 x x， 此 a b 网络我们称之为 s c。 net 好，我们看一下最上层信息管理网， 该网络采用以太网络，用于工业级的信息传送和管理，是实现全场综合管理的信息通道， 实现企业信息管理网过程控制网络事件的网监调节，以获取控制系统中过程参数和系统的运行信息，同时也向下传送上层管理计算机的调度指令和生产指导。信息管理 网采用大型网络数据库实现信息共享，并可将各个装置的控制系统联入企业信息管理网，实现工厂级的综合管理、调度、统计、决策等。 这里我们来举个例子，比如我们生产现场设在云南，而我们的企业集团设置在西藏，那么我们的企业西藏，我们的集团西藏。想要访问我们的生产现场、云南的控制设备， 那么我们的此程网络就称为信息管理网。 我们来回顾一下，我们的通信网络分为信息管理网、过程信息网、过程控制网、 io 总线四层网络。 好，我们进行一个小的总结，对于 h s 七百，我们可以大致分为操作欲、控制欲、操作节点。操作节点包括服务器与操作站， 那么服务器与操作站之间的网络连接使用的是工业仪态网，我们称之为 s o night。 操作原站与控制器之间的连接我们称之为 s c。 net。 同样使用的是工业仪态网。 到我们控制与控制节点的时候，我们控制器与本地连接 i o 模块使用的是 lbox 网络。 lbox 及我们说的地形口扁平线。如果该控制 柜内我们需要扩展模块，那么我们使用的是 io 连接模块。控制器与 io 连接模块的之间的通信使用的是工业以太网，该网络我们称之为一把式网络。 io 连接模块与扩展 io 连接模块与扩展 io 模块之间的网络我们称之为 lbos。 同样使用的是地形口连接扁平总线。 最后 i o 模块与现场信号进行数据交互。好，本节课讲到这里。

我来讲一讲那个浙大中控的 dcs 主态，我讲这个 dcs 就是直接的，嗯， 主态操作，嗯，软件操作，呃，其实我讲的不一定都是正确的，因为我说实在我讲这个我并不是干这个的，我也是先学，先先先先先先讲，我教教这个东西。就是，呃，直接就操作了， 直接就操作了，但是，呃，有可能有些错的，但你会操作就行。错不用管对错。 嗯，首先那个了解他那个机柜的结构，首先这机柜结构就是首先我画图以后软件操作，直接在电脑上的软件操作，我会在电脑上讲解。嗯，他机柜的话就是首先他是个 机柜， 他最上面是个电源，这这一块叫，嗯， 上面写个机柜吧。 这一行是电源， 大家学学的时候也可以就这样画，先画画自己画的过程就熟悉了。这个这个 做电源的话， 这 ups 这个是四点， 画着写着就把它熟悉了。 这个 ups 四点。 为什么？嗯，有两个 ups 呢？两个四点呢？因为他是下面，他这个机柜下面 有很多鸡笼，下面这 这一块叫做一个鸡笼，这就这个叫鸡电源鸡笼这一块啊， 嗯，在下面有很多系统，这个一个 u， 这个 ups 和四电视 是这个互相备份的，就同时供电，如果试电坏了， ups 就会供电，如果 ups 坏了就试电，还会供电。这两个是管着 第一到第四季龙的供电，就这个 ups 和磁电，这两个是管着第第五到第八，他最多 可以管八个鸡笼，但是不一定都八个鸡笼，都是满的，就是嗯， 管，嗯，他最多是管八个几笼，就是这两个是管前四个，只管后四个，他两个都是同时供电的， ups 和四电，嗯，都是同时供电的， ups 坏了，四电就就供了。呃，四电坏了， ups 就供了。 再介绍那个下面那个技能，这个下面就把下面技能的数量都是根据情况确定的。然后我就先画三个 假设，这里边有三个金融吧。 嗯，这是首先了解基本结构，然后就那个根据根据那个在一个流程图，再再知，再知道一个基本流程，就可以直接可以煮菜了。就 这个，这一个那个上面啊，这个机柜里面都会有个。 嗯，有个控制器啊，这叫主控卡， 两个总共哈，他是都互相备份的，一个坏了，另一个就会工作。 两个主控卡，这两个主控卡可以管八个机笼，也就说这个这个机柜里面最多有八个机笼，他这这一个，这两个主控卡就一一组一备就可以管所有的了。 然后这是数据卡， 数据卡也是也是两个也是互相备份的，一个坏了，另一个就会正常工作，这样的这两 两个数据卡，这数据卡是管着这一排机笼，就是管这，这是一号机笼吧？ 一号集中，这个主控卡一组一倍，数据卡一组一倍，这中间。这，这就是一些。嗯， io 卡件就输入输出，卡件 输入的就是。什么叫输入输出呢？叫输入， 就是就是一些那个显示的数据，比如说测量的数据就输输入进来了，输出的就是控制的，比如说你控制的东西就输出的，比如说你，你 控制他开呀，关呀，这就输出输入，比如说温度显示出来就输入。呃，就是进来的东西叫输入，出去的东西叫输出就输入，这叫输入。输出。在英文上就艾欧吗？嗯，艾欧卡件， 这都是 l 卡价。嗯，下面的话，因为因为这个一个主控卡就能管着八个金融，就这个机柜他都能管理了，所以说下面就不需要主控卡了。下面这是电源， 电源也是一组一倍的 备份的，就是就是一个坏了还另一个还继续工作啊。数据卡的每一个记，每一个记录都有数据卡， 这，这每一个技能都写 l 卡键，这输入输出卡键 就是控制卡片和有控制的或者是显示的，显示的就是输入的，控制的就是输出的。 这下面他有几个吉隆，就是就是几个吉隆，但是咱就画这三个，我也不写了，这一号吉隆，二号吉隆，三号吉隆。 下面他是一个交换机，交换机也是两个交换机， 这两个是网络交换机， 交换机也是互相备份的，一个坏了另一个也会工作， 他还有二十四伏电源， 这就是机柜的结构。嗯，其实我有些地方我也不懂，但是我就是把它画出来有这个东西， 嗯，大家就是也能够画出来有这个东西。而你以后的时候，在主太的时候就知道这么有这些东西，你就就就可以直接在在电脑上，嗯，可以操作了。嗯，当然还需要呃，下面以后还会呃，把他的网络结构， 网络结构也画一画，你就会画这个结构，会画网络结构，然后知道那个，呃，在一个流程图会画流程图，画流程图，然后就直接可以煮菜了，就是就就是你动动手画画，画画，就是煮菜的时候把那些嗯， 需要需要煮的东西列个表，列个表也可以写写，也可以在电脑上用， excel 用什么的，呃，列出来也可以直接在用手写，咱现在咱尽可能的用手写。因为什么用手写的？是用手画的话是， 呃，最大中华的谁都能操作。是也不用电脑，也不用什么，自己直接就可以画，这样的话，呃，操作性更更强 啊。这就是第一课。今天我就讲到讲第一课就是大家会画这个图，知道这个结构以后的话，呃，下一步的话，下一步是网络图，下一课是画网络图，网络在知道网络结构，你就 然后就是流程图，这我这是非常实际的。那你最基本的东西你得知道了，然后才可以出台，是不是啊？今天这一刻就结束了。
