点焊机两个笔相碰会响吗

哈喽，大家好，今天又买了个维修工具啊，我们把它打开看一下迷你的锂电池点焊机啊， 看一下这个是他的汗蒸，我买了两副，一副是这种粗的，一副是这种细的，因为细的的话我感觉好看一点，但是细的卖家说不耐用，粗的就比较耐用，所以说我就相当于买了个备用的啊。这里面的话这个是 裂片啊，这个是零点一二，这个零点一五，这个是我单独买的，他本身送了一个这个零点一的，然后这里面的话就这个主机了，打开看一下， 他这说明书也没有一个， 这个就有点不太好了，然后机子非常小巧， 这这里有一个五伏二点一安，这是充电口啊，然后这个的话是五伏二点四安，这个是 usb 输出口，然后这两个的话是插焊点焊笔的，这两个有两个按钮，是开机和 调调，这个用的啊，看一下开机这个现在档位二十四，这个介绍里面的话说的是他有一百一十个档位啊，我们加的话就是你看 按一下三十五，再按一下四十，加的话是五个五个条减的话就在里面就说的是一个一个条减的话就是一个一个条加，就是五个五个，这样按起来的话就 方便比较快捷嘛，因为如果你一个一个调的话，你按到一百一都要按到啥时候去了。 然后档位就是这样，这这个是显示电压的四点一三，然后这个是电量， 这下面还有一个延迟，一点零 s， 这有个预热是零，这延迟的话也就是你表笔放在上面点焊的时候，他输出电流的一个延迟啊，也就是说你两个表笔短接以后，他过一秒钟才会输出电流给你点焊啊，这个预热的话，也就是说在你 点焊之前他会可以给你先预热，就比如说你那个东西可能裂裂片比较厚啊，或者是焊的东西比较难焊的话可以先预热，预热以后他再给你焊，就焊的比较牢固。我们看一下他的设置啊，这里焊比延迟， 进去看一下这里就可以调焊笔延迟，这个一秒，一秒差不多零点九，我们就这样吧， 面包吧，然后保存，下面这个是预热脉冲，这个我们不需要啊，我们直接把它关掉，然后脉冲间隔，脉冲间隔的话这个我们也用不上， 这个就是说你在连续焊接的时候用的 这个先不管他吧，这个我们也用不上， 然后下面这个连点连点间隔，这也是连续焊接的这个 嗯，他输出电流的时间啊，间隔的时间，这个我们因为我们也不需要连续焊接，都是拿起来再放下去，这样比较好操作啊，你一直如果你一直放在上面的话，你也不好操作，是吧？ 然后这个是连点次数，就直接关闭就对了，然后这个自动关机，比如说你这个机子的话放在那里，你不用的时候他过个这里也可以调，我这里现在他显示的是五分钟，你看一下四分、三分、二分， 最多话可以二十分钟，我们也就就五分钟吧，差不多 自动放电，自动放电的话也是关闭啊，这个你开起来的话，他会损耗你的电量，然后这 保存电压，保存电压还有个截止电压，保存电压我也没懂是什么意思，三点八伏， 这有个截止电压，截止电压的话，也就是说你这个里面的电池输出的话是三点六五伏，就是说你的里面的电池还有三点六五伏的电，他就会截止了，不放电了，这个是对电池起到一个保护作用啊。这个风云器这个语言，这个是恢复出厂设置，其他的就没有了。我们现在 上表笔看一下吧，这直接退出去， 我们拿个电池，然后剪点这个裂片，我们焊一下， 用这个细的吧，用这个， 他的里面送的是充电线，也没啥用，现在我们的手机都有这个表笔，插上这个没有这个汗蒸啊，没有正负极的，直接怼上去就好了。 然后我们剪一点这个裂片， 就是这个我们零点一二的和一五的都减了，我们拿个电池，然后点焊试一下， 这个是一五的，这个是一二的，看起来都差不多，其实他这是个后 度不一样，这个是一五，这个是一二。我们这个档位啊，档位的话他是电压，就是你里面的电量越多他的，然后他的点焊效果就会越好，他现在是满电，四点一三也不算不算满，四点二才算满，我们把档位调一下， 调个零点一二的，我们调个五十，应该都高了吧，调四十五试一下呢？ 这个表笔直接放上去，这就好了，看一下， 再点个 这样的话我们就焊住了， 看一下焊接效果相当的稳啊，看拔都拔不掉， 这效果可以啊，你看我们拔都拔不掉，我们用这个，这个已经会把它撕坏啊， 效果是可以的，我们再换换这个零点一五的再试一下吧，我们这边再次看正极啊， 零点一五的话我们就把这个调大一点，调七十吧，我们七十试一下， 这个要压紧啊，不压紧的话他就会焊接不牢固， 再看一下这个一五的能不能焊住， 这个应该是一拔就掉了，我们把电流再调大一点，再试一下，开完了全开，难道这个效果不行吗？ 啊，这次就可以了，我们把它全开，现在就焊的稳当了， 这样还拔掉啊，但是也不是很稳固，只是说能用吧，将就用吧，可能因为这个裂片太厚了。刚刚又试了几下啊，他是还是有时候焊得住，有时焊不 不住啊，我不知道他这个机子是什么问题，但是我看他的视频里面的话效果挺好的，我到时候再咨询一下卖家，反正机子的话也就一百六十块钱，总的来说应该还可以吧。大家觉得怎么样呢？ 欢迎大家评论区留言啊，我们到时候问一下卖家看是什么情况。这期视频呢，就给大家分享在这里，咱们下期再见，拜拜。

哈喽，大家好，今天来暴力测试一下我这个点焊机啊，就我自己组装这个，看它的效果是怎么样。现在我这个调的是双脉冲，脉冲一二十五毫秒，脉冲二十二十毫秒，然后电压的话是五点四伏啊，现在我们来把镜头转过来看一下，我测试的这个是不锈钢片， 这个厚度的话有好像是一个毫厚啊，然后我这里刚刚测试了两个点，第一个的话是就是刚刚我那个二十五毫秒的二十毫秒，双脉冲，这个是单脉冲二十五毫秒，测试的看点是不一样的，接下来我重新打开给大家看一下， 就这个尺子的话是有一点点偏差，但是，呃，就是也不影响啊，就大概测量一下，我把这个卡进去给大家看一下，你看看这个，对的，就基本上是一啊，应该是在零点九左右吧，这个厚度，然后他这个材质的话是三零四的，并且这边是有这个涂了一层像油漆一样的东西嘛，反正颜色不一样。 呃，这里我稍微用刷子打磨了一下，我就直接这样两个对焊， 我这个焊笔还没这么长，把它放到这边一点， 一定要压紧，触发方式我采用的是脚踏。再来一个。 好，现在给大家看一下，这上面是有温度的，是有点烫手的，看这个焊点，这个是双脉冲，就一个二十五毫秒，一个二十毫秒，你看这样看到没有？这样直接这样掰，这个这么厚 都已经掰歪了，他都没有掰掉啊，然后这样掰回来他就可以掉，看这个焊点就，嗯，也不是很牢固，但是用的话是可以用啊，这个， 呃，还没有功率，还没有开完，而且我这个焊笔的线啊用的是五十平方的，据他们说这个焊笔的线如果换成一百二十平方的话，电流会更大，这个具体我也不知道，然后我测试，我也测试过这个铜片，他的这个厚度的话就厚了，这个有一点一点几了， 应该有一点二左右，一点一，一点二左右，但是这个的话我测试过，焊不住啊，我点焊的时候这个焊笔的线啊抖动幅度非常大，一触发的时候直接就跳一下，但是焊不住啊，一点都焊不住，这个铜的还是太厚了，而且我加了助焊剂的，应该在， 呃，零点六到零点八的话应该是零点六，应该是随便焊的，零点八就不知道了，这个是一点一点几了，这个就确实焊不住了，功率不够，就这个不锈钢的话确实是可以的。

朋友们大家好，今天咱们用这个一万没法的电容啊，制作一个简易的点焊机，嗯，这个是一万没法的，耐压一百伏，还需要找到两个这样的碳素笔，不用的，用不着的这种碳素笔， 两根这样的铜铜条，我这个是黄铜焊条，一个简易的灯泡，再加上一个电饭锅的钻。我们用这些工具啊制作一个简易的电焊机。 首先我们把这个呃黄铜线呢给他打磨一下，把这里打磨成一个尖，这两个铜条 已经打磨好了，效果还不错。接下来我们把它装上，把这个笔芯拿掉，我们这样装上还是挺紧的，效果不错，这个也是一样，我们把这个也装上， 接下来我们把这里焊上两根线，这里焊接一根，这里焊接一根， 这样这个点哈米就制作好了，我们把这里缠上胶布， 我们把这个点焊笔啊，这两根线接在这个电容的呃，两根线上，这个横线接这个正极， 接下来我们给他接一个座，以方便我们充电，因为我们这个电容啊是耐压一百伏的，一会我们用这个电动车上的充电器给他充电， 大家看一下，这里标注这个按的，这里一定要接正极，也就是接这个电容的正极，这样我们给他接上，接上这根线，这个正负极一定不要弄 错了，如果弄错了，呃会充不上电，或者说有可能造成这个充电器损坏，这样这个就这接好了，为了 知道吧这个电容充电充的满充不满，我们需要给他充电的正极，负极也行，我们给他穿进一个灯泡，比如这里我们给他剪断， 剪断串接一个这样的灯泡，如果这个灯泡灭了，证明这个电容已经充满了，这样这个简易的电容点焊机我们就做好了，我们简单的给他固定一下，我们把这两个 给他用胶布简单的固定一下就行。 这个灯泡啊，当他充电时，他亮起啊，证明正在给这个电容充电，当这个灯泡熄灭了，证明啊这个充电已经充满了，这是这个电动车的充电器， 插上， 插上这个电源，好，现在这个灯泡亮了，正在充电。好，现在已经充满了， 我们试验一下效果，由于我这里呀没有什么可以焊接的东西，只找到一个这样的不锈钢护栏的一个不锈钢的东西， 给大家试验一下效果， 感觉还可以。好了，视频给大家分享到这里，感谢大家的观看，再见。

今天来给大家讲一下这个点焊机要怎么用，然后一些注意事项。那么这个点焊机呢，有一个正极两个负极，我平常在用也是单笔模式也比较好用，这边会有个开关，按一下是一档， 按两下想两下是两档啊，一共是有五个档位，那么平常我们用一档或者两档就够了，这边呢是有个快充的接口，每台机器呢会送一条虐待来供你练习使用。然后这一台点上去，一开始的功率呢也会比较大，所以他点上去的时候呢 会黏在一起哦。那平常我们在焊接电芯的时候，电芯的裂片跟小板的裂片呢是要贴紧在一起的，最好不要有太大的缝隙，不然的话是会起火花的。像我们点焊的时候呢，可以用手指按一下，我们现在用一档， 他一开始功率过大呢，就会黏住，所以我们在点的时候呢，可以转一下笔就可以转下来，点一下转一下就下来了， 点一下转一下就下来了，那么等到他功率没有那么大的时候呢，基本上他就不会黏住了。然后我们在焊接电芯的时候呢，不要点的过快，因为他在焊接的时候呢，温度会非常的高，如果你连续点焊的话，容易把小板给烧坏，所以我们 点完一下之后呢，要稍微停顿个一秒两秒的样子，像这种点焊笔点的呢就非常的牢固了，可以看到这个是舌头层， 这个是我自己一直在用的啊，这边是定了个电子在上面，方便点焊的时候放电池。以上呢就是这个点焊笔的一些基本插锁还有注意事项。

啊，张老师，这焊机怎么不听话呀，我都松开开关了，他怎么还伸出来这么长？这个焊机上面呢有四步二步功能，这个二宝焊机你现在用的是四步功能，也就是在我们焊接的时候，当你松开开关， 他还继续焊接，平弧的时候，他会焊丝呢，伸出特别的长。二步焊接，在我们焊接的时候，摁下开关一直焊接，当停止焊接时，松开开关就可以。 当切换到四步功能时，正常焊接时，不需要一直摁着开关，松开开关一直焊接，如果停止焊接时，我们需要再次摁下开关，松开就停止焊接。 赵老师，那这个二步和四步他们两个操作有什么不一样？该如何选用呀？在生产当中，我们焊接薄板工作量比较小的焊缝焊接时可以采用二步功能，如果焊接一些厚板， 电流比较大时，工作量也比较强，我们可以采用四步功能，不用一直按着开关，可以解放手指头，不至于造成手指头僵硬。 同时大电流焊接时，当收尾的时候，为了便于填满弧坑，可以呢再摁下开关，先不要松开电流，瞬间切换直手弧电流和收弧 电压，这样保证电壶壶坑能够填满。同时，四部功能在生产当中还应用于有些后板平角焊焊接，有些是立角焊 焊接时或者力对接焊缝，小电流焊接，来回切换。为了方便，我们也可以采用四步功能，当后板时，我们采用大电流焊接，如果要焊接薄板或者裂缝， 小电流焊接时，可以摁下开关，瞬间切换至收弧电流、电压焊接薄板以及小电流的焊缝焊接。下面我们操作演示一下平角焊后板大电流操作时收弧电流电压 的切换。

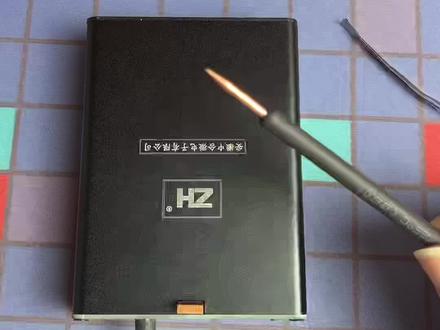

最近我发现很多的同行在移植电信焊接的过程中呢，会出现各种各样的问题，有点焊完之后保护板直接坏掉的，有焊接不牢固导致接触不良自动关机的，有焊接方法不对，火花四溅点穿正负极的，还有移植好的电池外观很难看，自己 看了都摇摇头的。今天呢，我就帮你们把这些问题都解决一下。这个视频有点长，讲的知识点比较多，请各位认真看完，避免以后在移植电信的过程中呢，再次出现售后的问题。 你们现在看到这四款电芯的型号，点焊的方法是一模一样的，我现在拿苹果十一的电芯给你们演示一遍点焊的过程和注意事项，因为坏的最多呢，就是十一代的保护板，这个保护板排线比较薄，而且正负极呢，耳朵中间呢两颗电阻是没有蜂胶的，一旦你在点焊的过程中呢 柱碰到两颗电阻，就会导致保护板损坏。看一下保护板和排线，拐角处非常的脆弱，你们在拆装保护板的时候呢， 不要让拐角处挤压狩猎，很容易断裂的。这个黑色的塑料是用来支撑保护板的，防止电芯的边角顶到屏幕，一定要保留好。有些同行在拆绝缘贴纸的时候，塑料块会被一起扯下来，当你把保护板弯折回去的时候呢，拐角处就会顶到电芯的边缘压短排线。我们先要把电芯的边缘弯折一下， 在剪正负极的时候，尽量使用陶瓷剪刀，免得正负极搭在一起造成短路。正负极保留的长度一般在五毫米左右，这个长度呢刚刚好，如果你是把正负极点焊在耳朵下面呢，一定要把两边的残留的镊片和铝片清理掉，这样才能点焊的牢固一些。 我的个人习惯呢是把正负极放在耳朵上面，点焊效果也是一样的，而且直接点焊正负极呢，会更加的牢固。关于点焊机的选择其实都大同小异，我的建议呢是选择单笔的点焊机，用起来非常的顺手，不是很推荐你们用双笔的点焊机啊，像这种两个点焊笔同时搭在没有弯折的保护板上，有 概率击穿保护板排线的 ic。 然后再说两点使用点焊机的注意事项，第一个是呢，点焊机同柱和点焊笔在发黑的时候一定要定期打磨干净，否则会导致焊接不牢固。第二个是点焊机的电量尽量保持在百分之七十以上，低电量也会导致焊接的不牢固。大多数人呢，用的都是这款单笔 铜柱的点焊机，我建议大家把紫铜柱一圈缠上高温的胶带，这样可以在点焊的过程中呢，不让保护板内侧贴到紫铜柱上，防止温度过高或者电流击穿保护板。在焊接的时候只点焊耳朵上面，可以极大的减少保护板的损坏。我这台点焊机也是缠了几圈高温胶带，就是这种你们平时维修用的东西， 如果你是刚接触移植电信的新手，害怕弄坏保护板，可以在保护板上也缠一圈高温的胶带啊，这样基本就不可能点坏保护板。友情提示，苹果十一和 s 一二这两个型号弄坏保护板是最多的，害怕翻车呢，就按我说的去做，给你们演示一下点焊的过程。 视频开始的四款电芯型号呢，我都是把正负极放在耳朵上面去点焊，在焊接之前呢，要让电芯的边缘和保护板拐角处的位置对齐，位置偏移会导致保护板弯折回去，顶到拐角处的排线，用翘棒把正负极压紧贴合在耳朵上，要是有空隙呢，点焊的时候会绷住火花。在焊接的过程中，如果你们发现点焊笔 点一下粘一下，可以在点焊的瞬间呢，转动一下点焊笔，这样就不会导致粘连现象。看一下点焊完的效果怎么样，是不是还可以再把正极也焊接一下， 然后把高温胶带撕掉，正负极弯折回去。个人习惯呢，用无尘布包裹去弯折，记得两边的塑料块一定要保留好，塑料块可以支撑着保护板，再贴上绝缘的贴纸啊，可以用叉 s max 的电池的贴纸，长度刚刚好，如果不做好绝缘呢？保护板弯折回去， i c 碰到正负极会导致 i c 损坏的，贴上这种 三毫米的绝缘双面胶，可以让保护板贴紧电芯，防止保护板翘起。大家看一下，这个塑料块会把保护板撑起来，如果电芯不折角呢，又没有塑料块支撑，那保护板的拐角处在装机的时候呢，手机一摔，可能就会把保护板排线震裂，导致电池损坏。 现在的保护板和电芯是持平状态，不会翘起。有些同行做完的电池排线翘起，是因为保护板没有贴紧到电芯上面，然后贴上包边的贴纸，美化一下外观。下一期视频呢，我会教你们怎么去贴这个贴纸，让电池看起来更美观一些？ 我们来欣赏一下做好的电池外观，是不是看着还行，我拿一块原装电池外观来对比一下，扣上仪器，激活一下电池，测试充电和放电是否正常。接下来我们看看第二种焊接的方式。从十一 pro 开始，所有的电芯焊接都是把保护板的耳朵放在电芯的正负极上面去点焊，这里还包括了一个型号，就是叉 s max。 一会再讲两个电芯的焊接方法，我用十二 pro max 给你们演示一下。其他型号的电芯呢，也是一样的方法，先把电芯左侧的边角弯折一下，在焊接之前呢，切记一定要把保护板两边耳朵上残留的铝片和镊片清理干净，如果不清理掉呢，直接焊接，你的点，焊接穿透力不够就会焊接不牢固， 然后贴上三毫米的绝缘双面胶，这个贴纸是 x 电池专用的，会短一些，贴到保护板上长度刚好保护板排线，在放到电芯上的时候，一定要留一毫米的空隙，如果你不留空隙，正负极耳朵在弯着的时候呢，保护板会往电芯的边缘靠拢，就会挤压到电芯，而且会让保护板翘起来。做好的电池外观呢也就不好看了， 大家看一下，这里预留了一毫米左右的空隙，把保护板压紧到电芯上，正负极弯折一下，对准位置。有些人喜欢这样点焊也是 ok 的，但是我们之前在紫铜柱上缠了高温的胶带，所以我们 要把电信拿起来上下焊接。这种的焊接方式好处就是可以先用镊子把耳朵与正负极压紧贴合，点焊的时候呢，就不容易蹦出火花，多出来一块正负极啊，可以弯折下去，这样就可以完全卡在自动柱上，更容易固定位置。我给你们演示一下焊接的过程，在点焊的时候呢，如果怕焊接不牢固，可以多点几下， 扯一下正负极看看，焊接的非常牢固，把多余的镊片用陶瓷剪刀剪掉。在弯折正负极耳朵的时候啊，保护板会往电线的边缘靠拢，你们就会发现一毫米的空隙呢变小了，然后贴上包边的贴纸，这里就快进了，下一期视频呢，再教你们 扣省仪器，激活一下电池，测试充电和放点是否正常。如果你发现充放电电流都不正常，最好不要自信的装机，可能电池有问题，最好先把电池放在手机里测试一下充放电。 然后我再给你们演示一下叉 s max 的焊接顺序。先把上面这块电线焊好，流程呢都是一样子的，左边角贴均匀的双面胶。 在放保护板到电芯上的时候，如果你不想让保护板翘起来呢，一定要让保护板和电芯的边缘预留两毫米左右的空隙，这样子排线就不会翘起来了。剩下的焊接流程和十二 pro max 是一样的，这里就快进了。 在焊接第二块小电芯的时候呢，如果想把两块小电芯位置对齐，底下这块电芯和保护板预留的空间啊一定要更多一些，大概呢两到三毫米左右，这样就可以让上下两块电芯左侧对齐。 焊接之前呢，需要把这两块小电芯固定在一起，前后都需要贴上美纹纸。告诉你们个小技巧，贴前面这块美纹纸的时候，下面这块小电芯一定要往右侧偏移一点位置，如果你不去偏移位置，固定好电芯看上去就是歪的。剩下的流程也是一样的，把正负极焊接好， 贴侧面绝缘贴纸的时候只需要把正负极贴住即可，贴多了呢，做好的电池就不美观了， 电芯右下角的边缘要弯折下去，否则会顶到屏幕右下角的 ic 的，看一下做好的成品外观是不是看着和原装的差不多。扣上一切，写一下超容底层的数据，再测试一下充放电电流是否正常。 我再讲一下这种不转接的电信是怎么焊接的，如果你们用的是类似这款单笔的电焊机，我建议正极的铝片就不要清除掉，直接铝贴铝焊接会更牢固。 如果你是用的像我这种脉冲的点焊接，一定要把正极的铝片清理掉，才能焊接的牢固。负极的镊片可以不用清理，直接放在耳朵上方点焊即可。这是一块八 p 不转镊的电芯，我们直接把多余的镊片和铝片剪掉，然后把负极的镊片放在耳朵上方，正极的铝片放在耳朵下方焊接。给你们演示一下， 正极的铝片可以多点几下，让它焊接更牢固，扯一下看看是否牢固，上下摆动也没有脱焊，非常的结实。我先把这块电池包好，到时候看心情呢送给机修的哪位粉丝， 扣上一切，写一下超绒的底层数据，再测试一下从房间电流呢是否正常。最后做好的这四块电池呢？这两种电池的焊接方式是不一样的，我只是把我个人习惯用的点焊的方法告诉你们，只要你们焊接的牢固美观，而且没有售后 问题呢，怎么焊都是无所谓的。叉 s max 这个型号的电池，因为是两个电芯比较麻烦一些，在移植的过程中呢，一定要用对方法做好的电池才会美观。然后这种不转逆的电芯啊，不同的点焊机焊接的方法是不一样的，焊接铝片呢还是 比较挑点焊机的。 ok， 所有种类的电线焊接方法呢，我都给你们演示了，如果你们能认真看完这个视频呢，我相信可以极大的减少你们焊接过程中的售后问题，而且一直好的电池再把包边纸贴好，那就更美观了。如果你们再弄坏啊，那我就真的不知道怎么教了。我相信啊，你们去全网找也找不到我这么详细的点焊教程了吧。 对于电池的包边方法呢，由于视频的时间有限，我将会在下一期的视频一步一步的去教你们，如果你觉得这期教程对你们有帮助呢，记得点个关注啊，我们下期视频再见！拜拜！

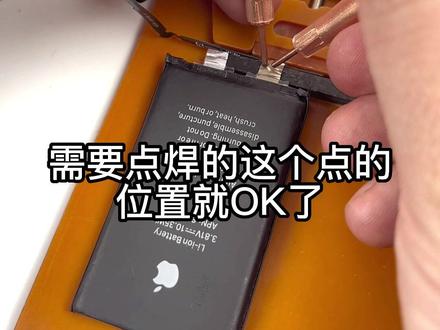

很多师傅呢，在做这个电芯的时候啊，都会遇到一个比较苦恼的问题，就是啊，点焊机点焊不了啊，要么就点焊关机，要么就是点焊黑屏。点焊机点焊不了他主要是因为我们在点焊的过程中啊，电池小板的这个触片跟我们 这个电芯上面的这个镊片啊，挨得太过于紧密，两者之间没有空气缝隙呢，是很难满足一个点焊需求的。反而他就会把电流传到我们主机这个点焊机的一个负极上面去，那 这样你会造成我们点焊机检测到哎，有走路需要进行一个紧急的保护关机了。我们正确的一个点焊操作是怎么样子呢？打开这个开关，打开之后呢，我们啊按一下是切换啊，按这个按钮是切换手动自动，日常操作的话呢，我们 就是切换到这个自动档位来啊。这样呢，不用说按上面这个按钮去啊，按一下点按一下，那样会比较繁琐，就是你大概对好位置之后呢，就放上来挨近，大概对好位置，我们一个笔 轻轻的下压，挨着就可以了，另外一支笔去清除这个需要点焊的这个点的位置就 ok 了啊，然后再往下移啊。 好，我们来看一下点焊好的这个效果对吧，是不是非常的稳固，拿下来看一下 whoo？

九十八块钱的迷你电焊机，是在逗咱玩呢，还是真好用呢？这期视频就拆它，就这么大点，两个手掌，哈哈。未成年的电焊机，正面还没个手机，个头大， 配件有一个电焊帽，一一个敲药渣的小锤，地下是两米的，焊接下是四米的， 带线是一百二十六块钱，不带线。裸机是九十八块钱，这个价格是真狠。后面只有一个开关， 前面只有一个调节旋钮，最高可以调到二百五十。看一下这里的参数，逆变直流手工弧焊机防护等级 ip 二一绝缘等级 f 风冷。 中间这一块我就看不懂了，电焊我并不专业，还是拿去试用一下吧。三角铁二点五的焊条 完全没问题。至于它的耐用程度呢，我在家焊接了一个门，门并不大，但是焊接完并没出什么问题，很神奇啊，毕竟才九十八块钱。接下来拆剪看一看它内部的做工和用料， 外壳是铁的，再看一看里面，这好像还真不是逗我们玩的东西。这大电容还有散热片， 稍等，把这张靶子给拆下来。 好，猪八戒 拆下来了，先看一下外壳，后面是开关和小风扇，前面有一个数码管显示屏，还有一个小编码器，然后正极的连接片很厚，三毫米，宽十一毫米，负极连接片也非常宽。 来看看它的主板，这里有一个非常大的整流桥，交流变直流，背面有散热片，然后是两个大号的滤波电容，个头很大。滤波电容过来之后是两个 i g b t 功率管，散热片也挺大的， 然后中间是中频变压器，后面还有两颗斜跟电容，再然后经过两个超快恢复二极管输出到磁环电杆，磁环电阻有三组绕线，两组输出到正极，另一组是引弧连接到这个高压引弧变压器，引弧变压器经过两个 螺丝管通向麦宽调制芯片，这个型号是 wu 三五二五，然后正极这里还有一个分流器，通过分流器进行电流采样，这个是电流采样的运算放大芯片 u 三五二五，根据采集到的电流和电压驱动 igbt 模块来控制输出功率。 最后这个小变压器是给风扇和整个驱动模块供电的，然后快恢复二极管，这里还有一个温度检测，烫头 拆解完成。这货卖九十八块钱，商家肯定是不会做慈善的，但是呢，这真值，真的很值， 这家用肯定是没问题了，工业生产用他肯定是力不从心，最大也就能带动二点五的焊条，带线的卖一百二十六块钱，不带线的卖九十八块钱，铁铁们感觉他值不值这个价钱呢？留在评论区。好，这期的视频就到这里了，记得点赞哦，拜拜。

花三十五元买了两个超级法拉电容，准备组装一个点焊机，测试了一下常用的零点二毫米厚的涅片，焊接非常牢靠，焊接的效果出乎我的预料。这种超级法拉电容不同于我们生活中常见的电池， 它是通过极化电解质来储能的一种电化学元件，是一种介于传统电容与电池之间具有特殊性能的电源， 主要依靠双电层和氧化还原验电容电荷来储存电能，但是它储能的过程并不发生化学反应，并且是可逆的，也正因为此，超级电容可以反复充放电数十万次，寿命特别的长。首先把连接点焊机控制板的硅胶线接一下， 按照卖家的接线图接线就行，接线后检查没有接错，再去连接电容。 连接控制板之前，测一下电容的电压，电压只有零点一六伏，说明电容是没有电的，这点不同于锂电池，锂电池要是放电到零电压，电池就等于报废了。 连接完检查一下没有接错，就可以给电容充电了。把充电电压设置到五点一伏左右，充电电流调到最大，大概十安左右，可以看到电容电压上升比较快， 大概十四分钟左右，充电电流降到二点三七安，电容电压已经上升到四点六伏。大概过了十八分钟， 充电电流不到一安了，电容电压已经上升至五伏了。 把点焊机的档位调到十档，用叶片焊接测试一下，焊接效果还是非常好的，叶片基本上是撕不开的， 下面再焊接铁皮试一下，叶片撕断了也没有撕下来。最后用一个亿欧姆的电阻测试一下放电，放电，电流达到三点九安， 测试结果整体还是比较满意的，但这样用着也不方便，改天再给他整个漂亮的盒子。

来，兄弟们今天来给大家做一下这个点焊机的一个剪辑啊，对， 这里开机为一档，总共的话有五个档位的调节，到第六档的话就是 烧机功能，也就说是短路修复功能，再往前的话就是一档二档。然后我们 这里的话是充电器，这里的话是插笔的，这个是单笔接口啊，这个点做的话就相当于 点击的一个正极，如果说你要插双笔的情况下的话，你就插两支笔，如果插单笔就这样的啊，然后我们正常点焊啊，你想单点也可以的啊，我现在来给大家试一下这个点笔的一个效果， 这种的话就是单点，对，这种就单点，而且不需要用力啊，这个点的话是不需要用力， 记得 他虽然说有火花，但是他点出来的话就不也不会说鸡圈啊，来给大家看下这个效果， 对，不会记圈。然后我们再试一下脉冲，脉冲的话就是连续两下这里会出现一个点啊，那我们试一下它这个效果， 对公路的话就会大一点，如果说你们你们的话，你们要那个要脉冲的话，你就自己看着档位去调节啊，对，这个就是他的一个脉冲啊，然后双击取消 啊，然后我们接着接着来看一下电池啊，来我们看一下电池啊，这个是电池，那我们根据他的自己形状不一样再来决定啊。这个位置的话是夹我们这个小板的，把这里夹住，夹住这个小板， 然后把它夹住一下，然后这个东西可以固定啊，因为这个东西可以挪，你可以固定这边，也可以固定这边，把它固定住，然后注意一下啊，就是你们点焊的时候一定要这里把它弄平掉啊，不然的话就会出现火花，然后点焊一样的， 直接这样一瓶啊，轻点啊，轻点啊，轻点啊，不需要用力啊大哥，就是他在接触的时候就轻点就可以了，对，轻点就可以了，然后脉冲一样的脉冲啊，我建议大家脉冲的话选择一档啊，在这里为了出效果的话给他开二档啊 来，然后这里夹紧啊，来看一下， 看到没有啊？最后的话这里就是显示电量的，还有点完之后啊，这个同 铜头，因为他这个是铜啊，因为这个是铜头，他会比较软，而且的话他经过高温之后会变黑，变黑之后怎么办？直接用个这个东西把它刮开可以了，或者你用沙子也可以啊，直接用个镊子把它刮一下也可以， 对，刮一下的话就会变成金黄了，如果说烧黑不刮的话，他会影响那个接受不了，大家看一下啊，还有什么不懂的来直播间。

昨天直播是老铁没听懂这部分怎么回事，五六个私信我再讲解一遍。这个位置吧，叫保护队， 保持清洁，保持干净，防止焊接，是堵塞烧嘴。一般新手一天得用个三个两个的。这个位置吧，是软管，不是磨损件，磨损时不痛死，把它抽出去，从 互相不分丑。这个位置吧，叫连接盖，他经常发生磨损，如果烧漏了千万别用特别碳燃火，焊接完以后全是气孔。这个位置吧，叫导电墩， 电压高时非常非常容易粘嘴，注意啊。这个位置叫做干身，长度一般是焊丝直径十倍有型。它可以调节电流大小，焊丝伸出长时电流大，焊枪压低时电压高，一般焊机不准时可以通过它调节。它也属于调电流一个小方法， 比如说咱电压二十左右还厉害，电流两百左右时，突然间感觉电流大了，把枪压低一些，有时电不稳，用它调节，非常非常好。他也是调节电流一个范围。剩下时间吧，咱分享一个。后半天中起保焊 后板填充碳，上火时必须要打磨干净。像这个板三百左右，电流三十左右电压。焊前先把口封上，采用月二型百度两侧停，中间快，摆动，频率均匀得一致啊。焊接时气压调到 十五左右每分钟。还有啊，风大的时候不可以用气放风，那是错误的，肯定会出忌口，怕火时越压越响就行。这就成型，优质成型非常。
