天正多联机管道计算教程

天正暖通如何快速算量？在我们天正暖通中，我们有时候统计材料是非常重要的，掌握一些快捷方式起到事关事半功倍的作用。大家可以看一下这几个常用的 c l t g 快速统计材料。 p g l g 地暖管连接 d r p g 地热盘管 s n g b z 室内机布置你学会了吗？

铜管统计方法一转天证改管金可以放慢十倍，慢慢看。

我们现在来看一下这个多连机的配管的配法，那我们首先要知道的，你多连机先知道内机的容量， 就是二点二千瓦到五点六千瓦以内的机器呢，是用六和十二的管道，就是这个支管。假如说你是在五点六千瓦以内的这个支管呢？都用六和十二的， 呃，六点六千瓦以上的，比如说就是五点六以上或者六六千瓦到十四千瓦的机器的直管呢，是用十和十六的管，先知道这一，记住这一个原始的数据。 然后呢再记住一个这个配管表，就是比如 a 代表的就是我们的这个，就代表的是我们的这个管道的管径。

老师你好，风机盘管主管道的管径怎么算啊？这趟是我们做好的一个酒店的项目。嗯，末端是采用风机盘管，这些水管管管径都是我们计算好的。如果说这个你不会计算，我来教你一个表格， 三四到二三八这些常用的封牌型号，你在这里只要输入他的个数，比如说五幺的二十三台，八五的有六台，幺三六呢有十五台。那么在这里可以计算总的冷量主的管径， 然后这边是冷凝水的管径，制动就出来了，所以说非常方便。如果说你不会使用的话，你直接联系我们，这个表格免费送给你。

一个视频告诉大家，我们空调的配管是如何配置的，首先我们要按照单位平方两百瓦的制能量来确定我们室内机的大小，那么我们室内机的大小确认下来以后，我们把它标注出来，七千一百瓦， 一万两千瓦，五千六百瓦和两千八百瓦。我们根据我给大家提供的这张照片来确认一下我们机器所对应的铜管的一个尺寸， 每一个铜管尺寸我们已经标记出来了，我们主要算的就是我们这根主管道的一个制冷量是多少和他的一个配管。 首先我们要确认这台内机的两千八百瓦和五千六百瓦所得出来的结果为八千四百瓦。我们根据我给大家提供的表格来确认这节铜管的一个管径， 以此类推。另外一套系统的管径已经算出来了，这一节主管路是由我们这边一节和这边一节总的制冷量所得出来的一个值，然后他所对应的一个管径， 这就是我们空调铜管的一个配置，那么我们室内机的总制冷量不能超过室外机的一点二倍。

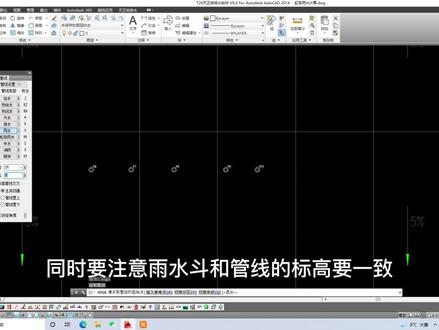

虹吸计算，点击不与水斗命令，在屋面上任意布置几个与水斗， 然后绘制出一条雨水管线，同时要注意雨水洞和管线的标高要一致。 点击人鱼水豆命令，将鬼信和鱼水豆连接起来，根据下方命令型进行操作。 最后点击红心计算命令， 软件会自动生成一个系统图，同时也会生成一个计算表， 可以点击校核选项，对此系统进行规范校核，大家学会了吗？

室外机命令，在命令函中输入室外机快捷命令， 按回去键起床，弹出是外机布置对话框，在其中设置参数， 设置好参数后，单击布置按钮，然后在获得区中指定多联系设备的插入点， 按回车键，返回到室外机布置的话框中，单机关闭按钮，结束室外机命令的操作。最后结果如图所示。

地热计算命令，在 mini 行中输入地热计算快捷命令，按回车键，系统弹出地热盘管计算多好慌，在其中单击选择计算有效散热量选项，并在其中设置参数， 设置完参数后，单击计算按钮，即可按照所定义的条件进行计算，结果如图所示。 接下来 n g 地热盘管计算对话框中的计算管道间距按钮， 结果如图所示。单击计算按钮，即可得到管道间距参数，结果 如图所示。单击判断标准按钮，系统弹出地表平均温度参考对话框，根据计算所得到的参数与对话框中的参数进行对比即可查看计算得到的地表温度是否适宜。 在所设定的参数不合理的时候，单击记住按钮，系统会弹出提示框提醒用户进行修改。 单机散热量表按钮，系统将打开 pp 管单位地面面积的散热量和线下传热损失对话框，在其中可以方便的查找各项参数。 单击确定按钮，关闭对话框，单击退出按钮，即可关闭地热旁框计算对话框，结束地热计算命令的操作。

因为每个品牌对应的都有他每米最佳的量，每个品牌可能不一样。呃，那我们现在就开始来计算一下这个管径，根据管径来计算他的那个，呃，总计的智能计最佳量。那我们首先看到这个表呢，就是 呃铜管的液管，根据液管来算最佳，他的这种量的计算方式，这个容量呢就是其实就是内机的大小的容量，因为根据他大小容量就得出他大概的液管的 管径，那一管管径我们每个品牌对应的都有他每米最佳的量，每个品牌可能不一样，我这个是日系的品牌的。然后呢你比如说你这个工地，我们假设你这个工地六六点三五的管道用的比如说是五十米，然后九点五二的用的 也是五十米，那，呃，这个，呃这个幺四幺到二零零之间用的还是九点五二的，这个也是五十米。那比如说这个是三十米，这个十二点七的用的是比如说三十米， 那我们这个十五点八八的，比如说用的是二十米，呃十九点零五的用的是十米，十九点零五的用的也是十米。这个时候我们知道他的所有的液管，拿着这个表，我们知道他所有的液管 的尺寸，然后再知道我们工地上大致的长度，我们把这个长度填进去，如果有电脑扔地上当当然更方便了。我们在知道固定的每个厂家给到我们的最佳量， 那这个时候就就很好算了，就拿他的长度去乘以他的最佳量，就合计是多少，加在一起汇总就是这一个得出来他合计要追加多少这种这种计的量了。

大家好，本节课我们来讲解一下天正选项的用法。鼠标左键点击天正选项，此时会弹出一个天正选项的对话框，在对话框里面 上方有三个选项，第一个是基本设定，第二个是家族填充，第三个是高级选项，家族填充和高级选项这两个选项我们通常保持它默认就可以了，然后来看基本设定这个选项，在基本设定这个选项里面，我们经常会修改的是当前比例以及单位换算，这里 其他的也是保持默认就可以了。现在大家可以看到当前比例是一比一，然后单位换算是毫米对毫米。好，现在我把这个选项给关闭掉，然后我来会制一个矩形， 现在我想要查询这个矩形的面积，那么我可以用左侧房间屋顶下面有一个查询面积选项，此时会弹出查询面积的对话框，在查询面积下方有一个封闭曲线面积查询，鼠标左键点击这个图标， 然后再点击这个矩形，此时大家可以看到我查询的这个矩形的面积是零，出现这种情况呢，说明我们查询面积查询错误了， 现在我把它给删除掉，那么此时我需要找到设置，然后点击添正选项，那么我需要在这里进行一些修改。假如这里当前比例是一的话，我们需要把单位换算改成米对米的这个单位换算，但是当我们把单位换算改成米对米以后呢，我们发现 当前的比例呢改成了零点零零一，那么此时需要我们手动的把它给调整回来，然后点击确定，此时我再用房间屋顶下方查询面积这个命令， 然后再去查询这个矩形的面积，大家可以看到现在呢，我们就查询出了这个矩形的面积。好，以上就是天正玄象的用法，本节课就到这里，欢迎大家观看下节课的内容。

让造家人头疼的不规则区域面积快速出量技巧，今天分享第二个来正方形填充区域的铺装面积用 p l 线圈面积 a 空格转换为弧形模式的多段线， l 空格再转换为直线模式的多段线。 好，封闭区域的断线已经完成，还是查询面积。第二个封闭区域面积查询面积六十五点二五平米。 control 一 调出特性面板面积六十五点二五平米。

让造价人头疼的不规则区域面积快速出量技巧，今天先分享第一个来上操作，现在咱们算这个封闭区铺装面积，找到铺装范围外围边线，选择外围边线后用 co 命令复制出来， 然后 bo 确定拾取点，得到多段线围成的封闭区域，然后查询面积。第二个封闭区域，点击刚才形成的封闭区域， 这时候出现面积七十三点三，同样还可以 ctrl 一 打开特性面板，查封闭区域的面积，同样是七十三点三。

大家好，本节课我们来学习 cad 当中计算面积的方法，我在这里绘制一个矩形。 计算面积的第一种方法是选中这个矩形，然后按键盘上的 ctrl 加数字 e 键，此时会弹出一个特性的选项框，在这里包含了这个矩形的所有的详细信息，其中大家可以看到这里包含了它的面积和长度。在这里大家需要注意的是， 这里的面积是以平方毫米来计算的，但平时我们都是以平方米来计算面积的，所以大家在看到这个面积数值的时候，需要将小数点向左侧以六位，那么得到的就是以平方米为单位的一个面积数值。好在这里我关闭这个对话框。 计算面积的第二种方式是输入 cad 计算面积的快捷键 a a， 然后敲击空格。现在大家可以看到命令行里面有一个对象， 他的快捷键是 o， 此时输入 o， 敲击空格，然后选择这个矩形，在这个矩形上单记一下。 此时大家可以看到在我光标的右下角以及命令行里面都会显示这个矩形的面积以及他的周长。但是在这里大家要注意，他的面积单位是以平方毫米来进行显示的。如果想要以平方米来进行面积统计的话， 需要大家在这个数值的基础上把小数点向左侧移动六位数好。除此之外，当我们安装了天正建筑这款插件，还可以用天正建筑里面的命令来查询面积。在左侧的这个命令栏里面，大家可以找到房间屋顶，在房间屋顶下面， 这里有一个查询面积，鼠标，左键单击一下，此时会弹出查询面积的对话框，在这个对话框的最下面有四个选项，比如我们现在想要查询这个矩形的面积，那么需要点击第二个选项，第二个选项是封闭曲线面积查询，鼠标左键单击一下它，然后鼠标左键在这个矩形上再单击一下， 此时大家可以看到这个矩形的面积就查询出来了，然后鼠标左键在这个位置再点击一下超级空格解数命令，如果我们觉得这个数值显示的太小，那么可以选中这个数值，然后点击下方的比例，把比例改成一比五百， 好，此时我就把这个数值给放大显示了。以上就是 cad 计算面积的方法，本节课就到这里，欢迎大家观看下节课的内容。

我们还是要打开我们的任务书，这个任务书相对于其他的来看就是比较完善的了，比较细致的， 还有大部分任务书是没有这么细致的，比如说为什么这么说？第一个就是说每一间他的功能区，功能区都有固定的面积，好吧， 所以这个比较复杂一点的。好，我们继续先看这个建设地点在哪个地方，还有一个用地弧线图，其实大部分都不用看，这个都没什么好看的，其实最核心的点是看这个点， 就是说总建筑面积为三千平左右，上下可浮动百分之十五，其实我们看前置条件。好， 我们现在来讲计算一个，比如说我们弄一个五层的，这个是三到四层，我们弄一个四层的。好，我们还是到这里来重新新建一个。好，把这个复制过来，空白文档 选选用四层，那我们来看一下四层可以长宽，先把大方向给他定了。好吧，我们把这个计算器给他打开。 三千除以四等于七百五十平，以每层七百五十平方米，七百五十平方米 每层。 ok， 好， 那我们七百五十平已经定好了，所以那我们继续选用，继续设计下一个，先按正方形来说， 七百五十平，这个七百五十平除以，这个应该是开卡除以二，开个根，七百五十平开个根根号是在科学计算器，我们开个七百五， 开一个根，好像还没有那种，没有我们就先不管了。好，每层是七百五，我们现在把咱们的先把尺寸线给他定了。 好，我们现在先把这个插进来。好，随便插个四层。好，我们把这个房间名称，一个是数量 面积，给他先把它复制粘贴过来。好，第一个是门厅，好，我们给他双双开一下，这样啊，可以把这里关了门厅这也关了厅复制过来一百平。这个肯定是一个用于备注、格式传达等等一系列的 展示的功能。房间场所面积也可以自定，但是他的意思是这里的面积可自定。门厅的总的是一百平，数量一。一般门厅设置一个就行了。 办公室要三十五间，三十五间四人间，这个四人间二十五平的，二十五平，要这个每二十五平，每间四人一间小套间的四十五的 办公室，一共是三十五间小套间，这个是普通办公室，普通是小套间，办公室这里是要三间四十五平。 这里再继续中套间是办公室，要也是要三间六十平。好，我们再继续看一下。 大会是要一间要容纳一百五十个人，有会议桌是一点五， 一点八平方每人，如果没有会议桌还要占用，就是零点八。这个的意思就是说你办会议室里面放的会议桌，按这个来算，如果你会议室里面不设会议桌， 那就是按这个来算。明白了，大会议间需要容纳一百五十个人，那就是一百五十乘以一点八， 就这么个情况，小会议室可以不放会议桌，那我们就这里小会议室需要三间，同时要容纳四十个人，要乘以零点八。 ok， 就 这样一个形式，如果到时候这个大会式太大了，那就把它调成我没有的，避免它太大。我们还是这样，我们乘一下得一个数字出来。好，我们这个一百五乘以零点八，一百二十平，这里是 一百二十平，到也还好，不过也算蛮大了，四十乘以一点八，七十二平，七十二平。 ok， 这里写个备注。好，我们这个已经理完了，好吧？ 我们这里每层配置，每层配置数量我们可以给他定一下，这个肯定是，这个肯定是配在一层的。 普通办公室，我们可以先来三十五乘以，其实办公室我觉得可以放我们三，就顶上三层放会议室，办公室再加会，可以把大会议室、小会议室全部给他放在一层，这里应该还有的。 我们再看一下我们还没搞完的小会议室，这里是有建筑材料室和构建实验室，一共要三间，要三间三，这个是六十平的，差点忘了这还有，这里还有这个档案室 要各两间，那就是四间，四间，这个十八平，这个是十八平，打印打字式和文印式各一间，每间是十八平，给它记录下来。 公共卫生间，这里每层均要设置，这个是每层都需要设置的，好吧？公共卫生间就男女卫部分文体面积制定，其他相关的先不管，好吧？ 这个先不管，没有要求的就先不管，咱们先把有要求的给他写，弄完好。这个是普通办公室，除以三，我们放在这上面，把什么这重一点的，什么档案资料、材料实验室放在一层，咱们给他放在一层， 好吧？这个就放在其他层数，二、三、四，就是说这个普通办公室三十五间， 三十五除以三，一层十二减，一层十二减，一层十二减。这个可以每层配置一个，从二到三，二到三层，先这样来配置，这个是办公室中套间，这里这里，我看一下啊，中套间三个， 这里也是放着一样的大会议室可以放在一楼一层，小会议室可以放在一样的二到三层配置一个材料和实验柜。一件室的一楼也是放在一层啊，我们再看一下这个各四间也是放在一层，后门打字文音室，看一下 这个柜间我们就放在一层或二层公共卫生间每层都需要，这个就不写了。 ok， 好， 我们把这个表给他列出来，把这个表列出之后，我们就下一步就直接开始了。好吧，好，感谢大家观看，我们这节课结束了。

详细的计算公式，规范你们的计算公式来进行洁面尺寸定义。现在我们的一个尺寸估算是根据这个经验公式来，因为一开始我们不知道上部的一个着地情况。 好吧，嗯，好，这个兔子的估算的经验公式是十分之一层高到十五分之一层高，十分之一层高是 h 这样的一个经验公式， 我们现在假设设定我们的层高为三点六米。好，我们可以进来进行计算。好，那就是这个三六零零除以十等于三百六， 再乘一个三六零零除以十五，那就是三三百六的二百四，三百六到二百四十毫米 之间，我们柱子一般就是这个举举行的就行了。好，那我们这样的一个尺寸，我们保守起见，避免后面反算就反攻，我们就取个四百毫米，因此考虑避免后面 柱子无法承受贺载，那么取这个柱子的洁面尺寸为四百乘四百毫米。 好吧，好，我们现在就把我们的柱的洁面尺寸定好了。好，四百乘四百。好，剩下我们就开始这个 布置了。那软件怎么操作？软件操作这边会有一个左往柱子，这里有个标准柱，好，看，能不能把设置一下，把这个打开大一点，让大家更看得更清楚一点。 自定义设定基本操作，基本界面，这里高度，这里颜色，工具栏、 快捷键。好，这个没有调整，我们就不管了。好，我们就点一下标准柱，标准柱点完了之后呢，我们这里有两个选项，一个是标准柱，一个是异形柱， 所以我们是这个矩形的标准柱就 ok 了。好，我们就你可以在这里输入这个洁面这个尺寸，那么我们也可以在这里输入，所以在这里也要看一下大家是设置的是矩形的还是圆形的还是多边形的，这里可以进行选择， 你还可以在里面输入里面的是什么类型的材料，钢筋混凝土的还是砖的，还是耐火砖还是石材的 等等一系列的，我们一般用钢筋混凝土的混凝土，是啊，还有有个图库，看一下你要什么形状的，这也可以选择，你也可以用钢构建的这个工资型钢。 好，我们就不管这个了，我们就按常规的来设置。好，我们就不。这里是相当于如果你是四百乘四百，你就是两百乘两百，这里也是。好，这是四百了， 两百，这他是这样的，就是四百，两百加起来必须要等于这里，所以我们还是得在这里先输入四百，他这个新版改了，我还有点看 没看到。好，就这样直接在这里输入四百就行了，好吧。柱高，我们层高是三米六，这里因为这里一定要输上去，后面我们要深层立面图和剖面图就比较准确了，所以大家一定要按照这个规范我们这种来操作。好吧， 这里会有一个布置方案，这个是一个点卷插入珠子，这个是沿一根轴线布置珠子，那就意思就是说我们点一下这里的时候，一根一排都会，我们点击一下，看到没，一排都布置了一下珠子，就是在昨晚的交界处都有珠子了。 好，首先我们把这个撤销一下，我们再给大家说一下，这里还有指定区域内举行区域内的走线焦点插的柱，其实我们用这个就比较快速一点，后面替换创建一行柱，然后拾取柱子形状，已有的柱子，这个我们就不管了，我们就进行下一步了， 我们框一个矩形框住这里，好，就直接布置进去了，四百乘四百的，好，我们一般布置住宅都是布置在走往交界处，如除非有特殊要求。好吧，好，那这里是九米五， 我们先暂且这样去布置，如果不行到时候我们在这里面加，但是这个一般不超过七米，所以在这里建议的时候，在这里也布置一下柱子，就是在九米五的之间，避免后面反攻计算。好吧，那这里就是九米五 除以二，那就是四七五零。好，我们给他编一下四七五零，这个电脑有点卡。四七五零，好，我们先把这个调成英文，不然有的时候不对。四七五零，好， 拼音好，拼音完了之后呢，我们再添加一下柱子，还是一样点标准柱，我们点昨晚的形式添加，添加上去。 ok， 添加完了之后，我们柱子就布置完成了，这节课就结束了，感谢大家观看。
