雷诺梅甘娜凸轮轴传感器安装位置

订购回来新的拖轮轴位置传感器，安装在 进气凸轮轴的这个后后部，我来把它装上去，我们看一下正常的波形应该是怎样的， 呃，这是旧的风格位置传感器，新的已经安装上面了，然后现在连接试播器，把试播器连接到中间的信号线旁， 试播器的这个负极搭铁连接试播器。首先来说现在还是昨天的故障码，进气通轴上位传感器，对地电源短路或断路 返回直播器，大家看 啊，现在这个现在是标准的方锅。然后呢，这边的话有毛刺，那么这个毛刺的话跟每个 每个车型安装的这个风格位置传感器，他的控制的精度，以及我们测量的这个 测量的线路，安装的牢固程度，以及跟我们施波器每个施工器它的测量的精准度会有一定关系，只要是发动机不爆充值，位置传感器过大信号这个故障码，那么这个毛字可以认为是正常的。我现在加一下油门，我们再看一下加油门的波形， 讲 现在开始加油门啊，然后现在基本上看到啊，油门一加，现在这个方波啊非常的标准，上下 上下上下没有跟之前坏的那个旧的，同时位置传感器有斜的下来以及上下的波动，现在是非常的标准， 我们通过这个波形啊就可以判断出来，目前这个故障已经得到了解决。

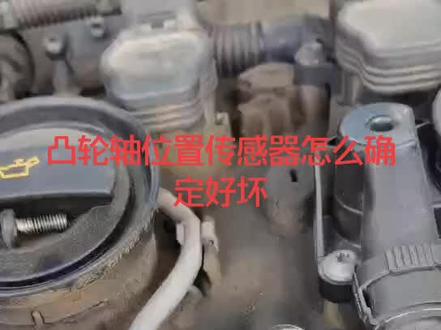

这个就是我们汽车上面的土轮轴位置传感器，如果他损坏了，可能导致发动机难以启动，或者发动机加速无力的情况，那么我们应该如何去对他进行检查？是他的传感器本身有问题还是线路有问题？那么我教大家如何一招对他进行秒杀。首先我们将土轮轴位置传感器插头拔下来， 他一共是有三根线的。首先我们使用一块万用表，将万用表打到二十伏至六档位，分别去测量三根线。好，第一根五伏，中间这根五伏， 这根零伏，这两根五伏当中有一根是传感器的供电，还有一根是传感器的信号，另外一根零伏的即为传感器的接地。 那么我们想要验证插头上面两根五伏的针脚，哪一根是传感器的供电，哪一个是传感器的信号。我们使用一把灯加带负极去测量这两根线，可以看到四灯可以微微点亮的， 既为传感器的供电，这根四灯不能点亮的五伏真假，既为传感器的信号，那么我们现在就知道了，这根为传感器的五伏供电，这根为传感器的五伏信号线，还有一根为传感器的接地线。我们将传感器拆下来，打开钥匙将插头插上， 用一个铁质的物品靠近传感器的接触头，然后此时再去测量这根五伏信号线，可以看到五伏信号线被拉低了，拿开又回到了五伏，再靠近 又拉低，成了灵符，既代表传感器都没有问题。如果我们将金属物品靠近此传感器的接触头，电压没有被拉低，或者说电压一直不变化，既代表传感器损坏。

凸轮轴位置传感器，我不懂，师傅管我叫饭桶啊。凸轮轴位置传感器又称为判钢传感器，实际上就是一个气缸判别的一个定位装置。市面上绝大多数的凸轮轴位置传感器都是分为霍尔式和磁电式的， 霍尔式和磁电式的区别就在于霍尔式的需要供电，磁电式的不需要，磁电式完全就是靠磁电感应来实现测量的。 这台车是一个三线或是凸轮轴位置传感器，接下来我们以这台车来教大家如何来测量他的线路，以及快速的判断凸轮轴位置传感器的一个好坏。 我们直接启动车辆，汽修正修理工必备，如果说有需要的老铁直接后台私 进石头。拿出我们的万用表，调到二十伏直流电压档，一头接地另一根红表笔，接下来来测这三根线，我们来测第一根五伏供电，第二根零伏接地，第三根 二点几伏在变化的一个信号电压，这个是信号线啊，他是零到五伏的方波，他的平均电压是一到三伏，来回变化一般是二点几伏，我们可以看到 另外这个凸轮轴位置传感器如何快速判断好坏，一个扳手就可以解决，我们先把这个螺丝给拆了，同样是万用表，调到二十伏直流电压档，一头接地，另一头去测它的信号线。现在我们是打开钥匙的状 状态，可以测得他的信号线为四点八伏接近五伏的一个电压。当我们拿出我们的扳手，放到突然者位置传感器的头部，可以看一下他的电压，零伏拿开， 四点八伏靠近，零伏拿开他，这样迅速的变化，就说明凸轮着位置传感器是没有问题的。兄弟们，你学会了吗？

大家好，今天分享汽车上的传感器叫法。水温传感器一般安装在装盖后面水管位置上，看惯电磁阀安装在机器吸管上，出轮时候传感器安装在气门膝盖上，机油压力传感器安装在钢铁下方位置， 进气压力传感器安装在节气门后方进气气管上。进气图轮电磁阀安装在进气图轮侧， 排气凸轮键复杂安装在排气凸轮侧。养传感器安装在排气体管上方。关注我，下期分享传感器工作原理。

大家好，如果凸轮轴位置传感器的三根线全部断掉了，我们应该怎么快速的去接线这个视频呢？分享给大家。接下来我们先对传感器这一端的这三根线做一个真角定义，首先找一只万用表，万用表拨到二极管档位，然后两只表笔对这三根线两两相册， 当测到有零点五伏左右的一个管压降的时候，那么这个时候红表笔所接的这根线为传感器的接地，而黑表笔所接的这根线为传感器的信号线，剩下的这一根就为传感器的供电。 接下来我们继续对线竖端的这三根线做一个正脚定义，直接打开钥匙，然后将万用表拨到二十伏的直流电压档，分别测量这三根线，我们看一下 第一根线五伏的电压，然后第二根第二根线十一伏的电压，然后第三根第三根是一个零伏的电压， 这根线为传感器的接地。再找一个功率石灯，石灯的一端加负极，然后另一端去测量一下第一根线和第二根线，我们看一下测量第一根线 能点亮功率十灯，说明第一根线就为传感器的供电，那么剩下的第二根线就为传感器的信号线，最后再把这三根线一一对应的接上就可以了。好了，谢谢大家。

嗨，大家好，我是辉哥，今天给大家分享这个传感器是土轮的位置传感器，他就是装在飞轮壳的上面一点点，他主要作用呢就是监测土轮组的转速或者上点位置， 他可以取出的传感器，他们两个信号是相互验证的，电脑就是根据他们两个的信号验证，看同是不是同，是不是同步， 如果他们损，如果他损坏以后会出现启动困难或者无法启动的故障。关注辉哥，让你了解更多电喷车知识。

现在我们来看一下凸轮轴和曲轴微传感器的工作原理，以及他对发动机喷油点火系统的影响到底有多大。这个就是曲轴微传感器，他一般安装于曲轴盘或者飞轮盘附近， 他的作用就是确定曲折的具体位置，也就是曲折的转角和转速，来判断发动机的转速以及活塞扇子的位置，然后把信息反馈到发动机电脑， 这个是凸轮轴传感器，他一般安装在凸轮轴旁边，他的作用是检测凸轮轴位置以及气门是处于打开还是关闭的状态，来判断出哪一个气箱即将做工， 再把信息反馈到发动机电脑。所以根据这两个传感器的紧密配合，对即将做工的器干进行准确的喷油和点火，达到发动机正常做工的目的。现在我们就 看一下具体如何检测他们的好坏。这个曲折位置传感器和突然轴位置传感器，他的工作原理以及检测方法差不多，所以我们检测一个就可以了。可以看到传感器上面有三根线，红色的是电源线，他连接好了地名正极， 黑色的是打铁线，他连接了地面负极，黄色的是转速信号线。我们连接好了万用表，可以看到现在的电压是五伏左右。然后我们把传感器放在这个手电钻旁边，转动手电钻等一下，看一下数字会有什么变化。 转动手电钻的目的是模拟发动机工作时曲折或者凸轮轴运转， 可以看到电压数值在变化，说明这个传感器能够 检测到转速的变换，证明这传感器是好的。然后这一次我们找了一个损坏掉的曲折位传感器，连接好了线，再来测试一下，看一下数据还会不会有变换， 可以看到电压只有零点零一伏的变化，说明损坏了。像刚才这种检测方法只适合这种货耳式的传感器，另外还有一种磁电式的传感器就不适合这种方法。以后有机会我们再来详细讲解。请关注我，小熊说车，带你了解更多汽车原理。

这台车啊，报香味故障，下面啊，看看工作原理，看看电路图啊，一号角五伏电源，二号角信号，三号角打铁， 看一下安装位置啊，安装在图轮轴后边。我们先找到传感器啊，将传感器拆下，测量他的电源打铁信号，把插头拔下啊，一号角和三号角五伏电源，这个正常啊， 中间这个信号啊，他是电脑版供过来的，也有电压，五伏电压是一个虚拟电压啊，如果没有电路图啊，拿试灯测量，先测量一下电源啊，一个五伏电源四灯就亮了，然后再测另一个也是五伏 测量啊，哪个灯比较亮，哪个就是五福真正的电源。另一个就是信号啊，来回测量一下， 然后把凸轮轴位置充电器装回插件中，完事拿一个探针测量一下这个信号， 插好探针，测量一下他这个信号的电压变化。插好之后啊，用这个万用表测量一下， 查好探针啊，五伏电压外表显示五伏电压，我们用扳手对着传感器的头部啊，贴紧显示零点零二，基本就是归零了。我们反复测量测试啊，电压变化正常， 凸轮轴和曲轴的正式点咱们看一下啊，也是没有问题的啊，出现故障的原因呢，就是凸轮轴信号盘错位，导致更换新的凸轮轴带信号盘啊，故障完美解决。

图轮轴位置传感器测量方法，把插头拔掉， 第一根灵符， 第二根，这是信号线， 这是供电，五伏供电， 然后把传感器插上去， 插进，插上去以后拿探针插到信号线后面， 然后看这个，看这个传感器 放上去，灵壶拿开，放上去，灵壶拿开，放上去，灵壶拿开， 这就是正常的土林竹测测量方法。

修车这么多年，你如果说连一个凸轮轴位置传感器都不会诊断的话，那我只能够劝你改行了。我今天再拍最后一遍，我会详细讲解这个传感器的诊断方法，如果这样还学不会的话，你就把视频点赞收藏起来多看几遍。 这是一个霍尔类型的传感器，包括我们的曲轴位置传感器和油门踏板，以及大众的刹车灯开关，他都是同类型的，诊断方法也差不多。这个上面有三根线，我们拔掉插头来测量一下。首先将我们的万用表打到直流二十伏电压档位，将我们的黑色表棒放在我们电瓶的负极，用红色表棒挨个来测量。 首先第一根零伏，第二根五伏，第三根也是五伏，为什么有两个五伏呢？因为有一根是供电，有一根是信号，信号是五伏。在这里我只能告诉你，它里面出来的是五伏。经过一个上拉电阻到了我们的传感器，如何区分这三根线，哪一根是负极？ 信号和供电尤为重要，刚刚我们用万用表测量零伏的肯定是负极，另外两根其中有一根能够点亮我们五瓦四灯的，说明他就是供电。现在我们来测量一下，好，第一个不行， 好，第二个能够微微点亮我们的四灯，说明他就是供电。刚刚我们已经测量了中间这个五伏点，不亮四灯，说明他就是信号线。现在我们把传感器拆下来，插上插头，我们测量这个传感器的信号电压， 现在是五伏的电压，我们用一个刀片靠近这个传感器上面吸住他变成了零伏，拿开又变成了五伏，这就说明这个传感器是好的，来看一下这个故障码， 现在进气车的凸轮轴位置传感器爆了故障码，现在我们按同样的方法来诊断一遍，看一下我们所说的是否合理。这个是进气侧凸轮轴位置传感器的信号电压，他只有四点二八伏，现在我们来用刚才 方法验证一遍，用一个刀片靠近他，好，传感器的信号电压虽然会变成零伏，但是我们拿开兄弟们发现没有，他只有四伏的电压，那么这就确定我们的传感器或者我们的线路出现了问题，我们现在把传感器拔掉，如果他又变成了五伏的话，说明我们的线路没有问题，直接更换传感器， 拔掉好，信号电压变成了五伏，插上变成了四点三九伏，这就说明我们传感器损坏，导致这个信号电压被拉低了一点点，这样就会导致传感器监测不正常，会爆出故障码，这是一个全新的传感器，我们插上去， ok， 信号电压变成了五伏，我们再用刀片靠近这个传感器看一下信号变化，好，变成了零伏，没有问题，拿开变成了五伏。这个传感器的诊断方法是我最后一遍发了，如果说还有没学会的兄弟，自己把这个视频收藏起来，自己动手多测几遍，保证就能够学会。

屠龙轴位置传感器三杆线的，一杆电源，一杆信号，一杆接地电源了，有五伏的，有十二伏的。

兄弟们，三线的或者是传感器啊，我们必须要学会测量，今天来分享一下通人轴位置传感器的测量方法，这个视频啊，太干货了，抓紧收藏。我们只需要用一个扳子啊，就能测量这个传感器是否损坏。首先万用表打到二十伏直流电压档，黑标笔接电瓶负极来测量一下这三根线， 第一根线为五伏，这是他的一个电源线。第二根线为零伏，这是他的接地。然后测量第三根线，也是一个五伏，这是他的信号线。 然后插上凸轮轴位传感器来测量这根信号线。黑标笔接电瓶负极测出来的电压呢，是一个五伏电压。用扳子靠近传感器，零点一零，拿开变成五伏，再次靠近，如果这个电压呢，他会大幅度的变动，说明这个 凸轮轴传感器以及线路是没有问题的。如果他还抱取相关性的凸轮轴传感器故障，那就可以检查一下凸轮轴传感器的信号尺了。 那可能有的兄弟会问，两个五伏如何区分哪个是电源，哪个是信号呢？我们只需要用一个示灯，把它加到电瓶负极，并拔下他的功率灯泡来测量， 如果能点亮是灯的，那这根呢就是电源线，不能点亮的就是信号线。这台车呢，我们测出来的是两个五伏，一个零伏，还有的车呢，是一个五伏，一个十二伏，一个零伏，还有的是两个十二伏，一个零伏，他们呢都为霍尔式传感器。

导致车辆难启动，车子突突的一个传感器，曲轴拖动位置传感器。大家好，我是你们的好朋友金哥哥。 这个传感器呢，就是我们电喷车上是必须要有的，就是曲轴或者凸轮轴位置传感器啊，他呢用来判断发动机的证实。我们知道电喷车呢，他并不是说通过一个机械的油泵给他顶油的，而是通过电控的喷油器来控制加电， 那么他就要必须获取到发动机转了多少角度，发动机是一缸二缸三缸啊的上支点，那么全部都是由曲轴和吞轴上面分别的一个位置传感器，那么这两个传感器对于重卡的，比如说我们的潍柴，他两个传感器是一模一样的，都是磁电式的传感器，上面两根线，他的电阻是 九百欧模左右，一般呢也是八百五，八百五，这叫做磁电式传感器，还有一种呢是三根 线的啊，三根线的是霍尔式的传感器，霍尔式的上面呢，霍尔的就需要进行单独的供电，一个五伏的供电，一个零伏信号线呢，就是在他 接触信号盘的时候以及远离信号盘的时候，他的电压在五伏零伏五伏零伏五伏零伏的变化，然后呢来判断发动机的一个缺齿的位置，也就 正确的可以获取到发动机的一个向位的一个情况，那么这两个传感器啊，他正常了，那发动机一点事没有，他不正常了，那就会导致我的 点火时间检测不到，我的向位判断不准确，那么检测不到发动机就难启动，打不着火，上面有欺负脏东西，就是导致难启动， 那么打着车以后呢，检测的不对呢，就会导致发动机没有力，费油，以及发动机会有一个耸车的一个情况，那么尽量检查曲轴和脱震轴位置传感器。

大家好，今天给大家介绍一下咱们汽车上的这个凸轮轴位置传感器，那么凸轮轴位置传感器呢？它呢有三根线，那么这三根线分别为什么线呢？咱们来看一下啊。其实咱们这个三根线呢，就是说有两个五伏，一个零伏，一个五伏呢，为供电，一个为信号，一个为搭贴。 那么咱们五福供电和信号怎么进行区分呢？那么咱们可以找到咱们的一个四灯，一头搭贴，一头去测量好， 此时搭上去会发现四灯微微发亮，就是你这个四灯搭到这个里面去，微微发亮，就证明咱们这个呢是咱们的这个电源。还有一个呢，就是 咱们的一个型号。那么咱们怎么去确定这个透明的位置长按器是好的还是坏的呢？好，那么这个时候咱们需要用万用表，一头搭铁，然后一头呢去搭到这根线上面去，然后你去靠近，就说靠近贴块挡住，拿开， 靠近，挡住，拿开，此时他会五福临福，五福临福变化为传感器，好的好。当然大家一定要注意，咱们车上面虽然说爆突然座位传感器有故障， 那么有的时候呢，不一定是他有问题，而且大家还要小心，咱们的突然的位置传感器的信号线，不一定就是所有的车型都是五伏，他可以是七伏，可以九伏，也可以十一伏，那么只要这个传感器他会零， 假如咱们这个是十一伏，它零，十一零十一，那么就证明传感器是好的。那么假如说咱们这个车辆无法启动，哎，我把这个插头拔掉，质量就可以启动，那说明什么问题呢？知道的评论区见高手。
