epan propano 二零二四已正式发布，使用起来更加方便与流畅。本期视频将为大家介绍新增亮点功能，鼠标中键旋转布局空间视角。未开启鼠标中键旋转功能之前，通过按住鼠标中键只能移动布局空间， 使用导航立方体协助旋转固定视角，或者使用视角旋转命令进行自由旋转布局空间。 iplan pro panel 二零二四支持一种全新的旋转方式，按住鼠标中键进行自由旋转布局空间。 设置用户设置图形的编辑。三 d 中找到鼠标中间功能的设置，可根据使用习惯与功能需求进行自定义 设置。鼠标中键功能选择通过是非进行旋转和移动。您可在按住鼠标键的同时在布局空间中旋转三 d 模型的视角，如果在旋转时还按住是否键旋转操作将中断。布局空间中的三 d 模型将沿着鼠标移动的方向进行移动， 选择仅移动，按住鼠标中键后仅在布局空间中移动三 d 模型。在此我们选择通过是否进行旋转和移动设置，现可以通过按住鼠标中键即可自由旋转布局空间视角， 先按住 shift 键即可通过按住鼠标中键进行移动。鼠标中键自由旋转功能可在布局空间中为三 d 对象提供视角的快速自由旋转，无需再将光标移出布局空间，选择相关命令后才能操 操作，在一定程度上方便了设计工作，更加贴合三 d 设计软件的使用习惯。本期介绍视频到此结束，后续将会为大家带来 apm pro pano 二零二四基础操作视频，感谢大家的观看！

成功电器原理图绘制好没有啊，我感觉坐垫贵呢。什么还在手工编号？一片能够自动编号的呀，你不知道吗？啊，一片支持批量修改设备名称，选中设备，右键选择设备标示符编号， 选择你所需要的编号格式，自定义起始值、增量值，这样子就能自动生成设备编号了。 关于端子的预定例，批量编号和排序 eplan， 操作起来也非常方便。右键找到端子编号，同样设置起始值和增量值， p e、 n 和 s h， 端子设置为不更改，这样子 就能完成段子的批量编号，同时 p e 和 n 段子没有变化。如果我们设置 p e 和 n 段子为编号，那可以看到所有段子都进行自动编号了。 对于导线的自动编号，选择放置定义点，如果地线和零线不需要编码，可以将定位类型 p e 和 n 的勾选去掉， 然后显示除了地线和零线以外的导线都放置了连接地力点，还支持多种导线编号规则的制定。选择完成之后点击确定，那么导线的自动编号就完成了。这么方便的操作，你学会了吗？

这期视频跟大家介绍一下，如何从官网上下载变频器部件，并导入到 e plan 部件库当中，且如何拖拽出来进行使用。那么首先我们需要来到官网，那么这边的变频器呢，我们以西门子 v 二零变频器为例， 所以我们要找到对应的西门子官网，专门用来下载西门子不见的一个网址，那么这个网址呢，大家可以私信后台，那我们这边发送网址的一个链接，然后我们来到这样的一个页面，这边有两个输入框，我们需要在第二个输入框呢去输入一下变频器它的一个订货编号， 那么这边呢，我找了一些西门子 v 二零变频器的一些订货编号，然后这边又非常多，那我这边就以第一个为例，随便找一个啊， ctrl c 复制一下，然后粘贴到西门子官网这个王者当中的第二个输入框啊，一定要是订货编号才行。好了之后呢，我们回车见 确认一下，那么在这边呢，它就搜索出来了便秘器，它的一些图片啊等等。那我们要下载的呢，是这个带有 e plan 标志的这个文件好点，好了之后呢，我们点进去，因为不兼顾它的一个文件格式是 edz 格式，所以我们这边要选择这边的 edz 宏观点击下载， 那么这边正在下载，下载好之后，那我把它的这个路径我给它剪接到桌面上，待会儿我们好找， 我把它先放到桌面上，然后回到 e plan 当中。下载好之后呢，接下来我们就导入到 e plan 的 部件库当中，我们点击工具部件管理，然后点击这边的附加导入， 然后我们这个文件类型呢就是 e、 d、 z 格式，然后这边文件名三个点点进去，我们选择一下，当时我们下载到放到桌面上那个便便是这个部件，你看到它也是 e、 d、 z 格式，好了之后打开，那我们这边选择更新已有数据集好了之后确定， 那么这边开始在导入，那么可能我的不监控里面，因为他已经有了一个这样的部件，所以说他可能说重复了，那我这边点全部为四 好，导入进来之后，他会自动跳转到这个位置，这个就是我们刚导入进来的一个变频器，他是放在了产品组变频器里面，然后我跟他可以进行一个命名，他的这个变频器他是零点三七千瓦的 小丸子 v 二，零点三七千瓦好了之后我们确定点开应用，然后再关闭，那么这样的话就导入到我们的一般当中了，然后你点击完确定之后，他会跳出一个窗口问你是否更新，一定要点试， 这样就导入进去。导入进去之后呢？然后我们来看看如何把我们刚刚导入进去的变频器部件给他拖拽出来使用。然后像变频器的话，像我们前几期视频有讲到，其实是可以有使用黑盒去会这个变频器的。然后我们在工具菜单栏当中打开我们的部件主数据导航器，然后再 部件文件夹里面展开，再找到电气工程文件夹，然后再找到变频器 s、 r、 e 是 西门子，然后在这个地方呢，我们就可以看到当时我们导入进来的这个变频器部件，我们直接给他拖拽出来， 那么这边呢？他就有一个西门子的一个变频器，他的一个接线图也就是不需要我们再自己重新去绘制了，他这边已经有一个这样的布局图，不需要我们来重新去绘制。可能像前几期视频我们有讲到过，可以使用黑盒去绘制， 这样你导入到，如果这样你导入不见物的话，就不需要我们再重新去绘制，那么你会发现可能它里面有的一些字母，它可能会进行一个重叠，那这个其实是因为我设置的这个连接点代号，我给他设置的是最小是五毫米，所以他这边会有一个重叠，那我们完全可以把它的字号大小改小一点，比如说改成三点五毫米， 这样就不会有一个字母的一个重叠。那么这期视频我们就讲解到这下期视频，下期视频我们来讲解一下如何导入一个三 d 的 变频器。

来了来了，今天的重点来了来了来了，请问这个位置我电机到这个热继电器是不是有段子牌？请问我们大家最有最常用的是哪种？一二三四，扣吧，一二三四，你扣哪个？就是我一个电机啊，现在我一个电机， 我现在这个电机呢，我这个电机肯定有端子排的吧，你电机不能直接接吗？肯定要接端子排吧，一二三四，一二三四，扣吧，扣几全部用，按用，按用的多啊，看样子我们同学们 大电流搞的多啊，大电流搞的多啊，老师告诉你们标准答案，这三个都可以， 看你们公司的老板想用什么，能不能理解，我们做设计主要是为老板节约节约，这个啊，让老板能够买车买房， 那么老板喜欢我们，我们就开心，老板也开心啊，这就是一个合格的流氓，能不能理解？所以说我们都可以用，取决于你们公司用什么类型，一般我们会有几个经典的类型是要么用爱好 u v w 啊，地线扯一边去，然后要么用这个， 用几呢？用 u k 四系列的啊， u k 四他可以过四平方的，然后可以过十到二十，安大的过不了啊，然后会用几个呢？会用三个啊，记住了，他会用三个再加一个地线啊，把这个地线会弄到这里来 啊，会用到这里来，然后这里不会用双层的。记住了啊，我们这种过大电流的 都是单层，双层的一般都是用信号啊，这个也是用信号，懂了没有？但是有一些小电流的，几安的电机也是可以用的，理解没有，所以说都可以用，看你公司老板用什么理解没有，那么接下来老师就画图了啊，我们先来选端子，老规矩嘛， 选端子啊，右键插入符号，还记不记得这个操作是吧？来，两百安的，受不了啊，两百安的都，那只要大于六十三安的啊，你基本上就这个跑不掉了六十三安以上的就这个了，你跑不掉的啊，你基本上跑不掉了。 然后细节来了，来，朋友们，端子端子，来吧 来吧，你，你们只要告诉老师，现在我告诉你们啊，现在我告诉你，这个电机只有五安的电流好不好？五安的电流我不管，你用哪个端子， 我们先从第一号端子开始啊，我们打假装他是单层的啊，好不好？我们假装他是单层的，来吧，用这里的第几排？一二啊，我这样 我看到没，一二三四五六七八九，来吧，扣啊，我看哪个同学能答。对啊， 我们现在用的是一号端子牌，就是那个黑色的日系的端子牌啊，一到九你觉得是第一排的第几个？你就是我们打来确定一下，这个端子就是一一二三四五六一杠六， 能不能理解？你们就是一杠几，杠几好不好？比如说你说的是这个端子，那么就是几呢？五五杠五杠五，那这里就是五杠五，能不能理解？来啊， 不要急啊，我六十秒的时间，你们先看看，这么多端子把手机横过来应该看得清楚吧。嗯，看得清楚啊，手机横过来 看是哪用哪一个啊？八号啊，八号端子盘。那个说八号的陈同学，你可以出去了啊，有的人说老师用八号， 八号接起来，你那三合闸就冒烟啊，合闸他就冒烟了。二杠二啊，有的人说二杠二好，一杠六啊，一杠六，一杠六，不是这个啊，一杠六，一杠三啊一杠三，我把标准拿出来啊， 八杠一，八杠一啊八杠一，你也可以出去了啊，八杠一的同学可以出去了啊，这是八杠一，很明显的短路了，中间连起来都冒烟了啊，七杠一啊，七杠一也可以出去了，六杠三，六杠三啊，六杠三也可以出去了， 三杠一，三杠一。哎，我不知道啊，反正没短路能用啊，六杠七可以出去了啊，一杠三，你出去很简单，把它直播间抄掉，你就可以出去了啊，下一个啊，六杠三啊，三杠一啊，不对啊，六杠七，然后二杠二，二杠二，六杠二， 哎，六杠二也可以出去了啊，来，老师来公布一下这个答案。第一，我们来看一下，我问，我想问一个问题，这是什么意思？ 来，我把六个安调出来，这是要想把把它们连起来，是不是？是这个意思吧， 咱们是不是这个意思？把这根线跟这个线短到一起，然后你把那个闸一合上去，就冒烟了，是不是？ 是吧，原地获得个技能，这行不行？不行啊，这是短接的？对啊，这是短接的，瞎搞啊。来，右键插入符号，我们接下来用哪一个？有的说，老师用这么多的， 用这么多的。同学，你可以出去了啊，你也可以出去了啊，所以说我来公布一下标准答案啊，插入符号，标准答案。是啊，只要是这种类型的都答对了，左右没有通的， 左右没有通，那么什么叫左右没有通？选择这个端子，这里有两个连接点，这个 两个连接点理解没有啊，这个就对的，所以让你们自己看一下这个，这个就对了，来啊，选择他，搞清楚没有啊，其他的都是错的，只有这个是对的。端子，端子牌是一片一片的。来，看啊，老师操作一下啊，看老师操作啊， 当我选中这个端子的时候，放到这个点，然后鼠标直接往右边拉，他就放好了， 看到没有？端子从一号端子排到二十一号，搞清楚没有？觉得这波操作快的扣个一，来就是我们画图就这么画，端子排就这么放， 这操作快不快？觉得快的扣个一是吧，就是这个东西是能提供你效率的，你就画图，你就这么简单，没有那么多复杂。哎，老师，我一个一个画对吧，出来没有，哎，好东西牛批啊，更牛批的在后面， 来啊，请同学们把眼睛睁开看清楚了啊，我把这图片拿开，更高级的在后面。来了来了来了啊， 先不要定义啊，来，水泵工具报表，你看啊，老师干什么事情啊？生成，我现在要生成一个报表出来。端子图标选择吴老师的端子图标，看啊看啊，打开确定啊，看着啊， 三二一生成。好，恭喜你，端子图标都出来了， 看到这张表格没有，请问同学们看，我放大点点我放大点点啊，我放大点点。来，请问同学们看到这个表格没有？有没有同学跟我讲一下它是什么意思？ 来，我来给你们科普一下好不好啊？第一，怎么科普啊？首先这三个是不是这三个端子排是不是对应的一号二号三号？端子排接哪里？端子排在上端接哪里？ 上端接哪里？接 fr 对 不对？端子排在下端接哪里？下端是不是接我们的电机啊？ 那么请问各位同学们，我是一个电工，我不懂图纸，什么都不懂，我拿到这份图，我能不能接线？我先问这个问题，就是当我拿到这个线，上面有三个号码，一二三个号码 线，三个号码分别是 me 的 umev， 我 告诉你能不能接，这里 是不是能接吧啊？上端接 fr， 我 就把这三根线对着 fr 去找，理解，没有，这个就是我们易破烂的一个共通信，它是自动出来的 啊。有的人说，老师端子排地线放哪里，看到没有，哎，这个同学有点意思，来，老师给你排个地线啊，看老师操作啊，看老师操作， 一般正常情况下来说他是怎么，别急，一个个回答啊。先看地线，我们这里是不是有个地线，一般来说我们电机是带根地线的，就是三根线加根地线，地线也要去断死，所以说此时我要插根地线来了，怎么插呢？右键 插入我们一个地线啊，还是用这个弯子往这里一放，能不能理解，还是放这里还是放这里啊，哎，这上面怎么啊？粘起来了，这粘起来，给它给它断掉线，我给它断掉啊，啊，不管它零线不要线啊，但是这个地方不叫 那个了，我们这个地方叫 p 一， 懂了没有？我叫 p 一 的啊，然后把这地线呢接过来啊，拐个弯， 拐个弯，老师这么说能不能理解啊？你的点赞和关注才是吴老师更新的动力，如果这个视频对你有帮助，可以点一下分享和推荐按钮，帮助更多公众人，谢谢同学们，谢谢大家！

上端，上端，比如说上端呢？统一接地牌啊，打个比方，我们是这么玩啊，我们先这么玩好不好？然后把它复制。多重复制啊多重复制，你看啊， p 一 一啊，我加个一号啊，加个一 一撇一啊，撇一也行。好吧，来多重复制，复制到这个位置是不是一样的操作啊？那么我们画图就快速画图嘛，选择它们一起右键多重复制。我不知道它这个编号能不能成功啊。来来，不管它搞几个，搞六个 编号啊，它编了二十集了，手动编一下这里我们到时候手动编一下 手动编一下啊，这个它 p 一 p 一 二，这个它自动编不了了，这个它不认识了，因为它是基于段子 p 一 三，它是基于段子排来的啊。来，我们先来操作一下 p 四啊， 嗯， p 一 五， p 一 五，来，别急啊， p 一 六，我们一个个来回答，老师，先把这图改了先啊， p 一 七啊， 好，那么这个地线有同学问老师，他是如何区分外部的？来给你们讲什么叫区分？就是他会默认为下端为外端， 上端为内部，理解，没有啊，上端为内部，下端为外端，然后接下来我刷新一下 啊，刷新了之后，然后呢？去端子排这里看一下啊，你觉得他这个你同学们，你们觉得这个端子排？老师按一下这个更新的按钮，你觉得他会不会变？ 会变的，扣个一啊不会变的，扣个二。就是我现在什么都没干我现在什么都没干，我就是更新一下，因为我刚才改了之后我这里不动啊，如果是 cad 我 还要一个个改，是不是？那好麻烦，我们这个段子我们不动来了啊啊，都觉得会是吧，更新一下 看到没有？变了没有变了没有，他们 是变了，但是正常情况下我们不会这么玩啊，正常情况下我们不会这么玩，我们的地线呢，要么地线就是按照这种情况下顺延往后排，就是我不会，我不会这里放 p， 我 这里不会叫 p 一， 我这里还是叫四啊，就怎么说呢，老师来 操作一下啊，在端子排里面，你看老师怎么编号啊？水泵 端子排编号啊，从一开始编好这个 p 一 呢，我把 p 一 删掉， p 一， 把这序号全部删掉，等会啊，它的排序是根据我们这个端子排这个列表来的，所以说我们要给它删掉，重新搞啊，我们重新插一个， 如果你想要这地线显示在这个地方来，这样往上一格 啊，就这样就行了，然后我们右键多重复制复制这里来搞个六个。好， 接下来呢，我们给他编个号，项目数据，端子排，导航器选择他右键编号，编啊，就齐了，那么接下来我们来先看看他们啊，我们先看看他是不是齐的， 是不是一二三四五六七八九十，是不是那么一二三四五六七八九十。我们来看端子牌啊，端子牌现在地线全在后面，那么现在他就会往前面走了，他就会一根线一个地线，一根线一个地线啊，看到没有？ 一二三四，那么这个就是地线，理解没有啊，一二三四，这个就是地线，所以说这个就是第一种我们第一种的画法，端子牌的第一种画法。 还有第二种啊，还有第二种。来，我们来看第二种怎么玩啊，接下来放第二种了啊，看啊，第二种，地线的端子牌的汇集方式，看老师操作啊。 我们先讲一下地线，我们去搜索一下 p、 e、 d 线端子牌， 我们地线用过的，这是第一种，这个是第二种，来，这个是第一种啊，扣吧，看同学们用的是哪种是最多的啊， 基本上就是这两种，来吧，一和二啊， 你说哪个我就画哪个。老师来教同学们画这个地线，一二都用，用二用一。实际上啊，实际上不管用哪一个。先问个问题， 我画放到一边去，这个地线端子牌是不是连起来的， 然后上面是不是进线，下面可以出现？上面可以进线，下面可以出现一个段子，可以拧两个嘛，对不对？前后都拧一下，是不是？我叠加拧一下，是不是可以这么玩？我想问同学们是不是老师画的这个图，他地线是不是连到一起去了， 是吧？好，那么地线连到一起，我问一个问题来，这个它连到一起吗？爱好的地线它是不是连一起的？爱好的地线是不是连一起的？是的，对吧？为什么？为什么爱好的地线是一起的？看啊， 看到这个地方没有啊？哎，没看到， 我找一个侧面图给你们看看啊。看到这个东西没有， 是因为我们这个端子牌，他这个牙口，他会咬住我们的导轨，能不能理解？你看我们接根线进来，然后从这个地方嘟嘟嘟嘟嘟的咬住了， 跟导轨在一起了，所以说他是不是通的了，对不对？老师这么说有没有是不是这么个意思， 我说的对不对吧，对吧？来，那么既然是对的，我们又回到刚才的问题了啊，现在右键插入啊，插入来了啊，原来如此，对不对？还是那句话， 我就不告诉你几杠几了，你开始吧，好不好？来，咱们开始了，几杠几？是的，完全导通的啊，你，你要是看不清楚，我这样截个图来 啊，他每一个都通了的啊，每一个都接到导轨上就属于是通的了啊。好，接下来是哪一个开始了几杠几？我喝口水先， 先看啊，先看这么多段子牌，到底是现在我们要画的这个地线，也是一种类型，我们应该用哪个段子牌是吧？我标一下啊，一二三四五六七八啊，那没有人选九的啊，四杠一， 六杠三，二杠八，二杠八。好，老师提个问题啊，老师提问了啊， 我们如果用这种类型的，或者是用这种类型的二杠六 来，我来说一个标准答案，爱杠五是标准答案哈， 爱杠五是标准答案。你的点赞和关注才是吴老师更新的动力，如果这个视频对你有帮助，可以点一下分享和推荐按钮，帮助更多工控人，谢谢同学们，谢谢大家。

我来讲有没有二杠五啊？没有啊，二杠六的。这个小伙子差一点啊，来吧来吧来吧啊，我们来说，老师来说一下嘛，对不对？为什么是这个啊？不是那个，我们先用这两个好不好？来，我把它调出来，我放到这里来 我放这里来啊，我放这里吧啊，再来一下，用这个。有很多同学都说，老师为什么是这种，对吧？这个啊， 这个是吧，好，再插入一个，还有谁没了啊？没了。来，接下来基本上都这样的了啊。选了半天基本上来说出来。老师这个啊， 我把我这个放这里来来，接下来老师来说，为什么二杠五是对的，其他的其他的都不对，我可以这么说，这个对，百分之五十啊，对一半，他不完全对。为什么呢？我来举个例啊， 请问现在我们一号的这个地线啊，这个不是地线，这个好像是用来做零线的啊，这个用来做零线的理解没有？我搞个高清的图吧， 我搞个高清的图就是我们这两个啊。呃，到底有没有干过电工的，老实说就知道了。这个会用来做名牌， 因为他这里会上那个绝缘胶垫啊，绝缘陶瓷的垫啊，会大概上起来上螺丝的，这个是银牌啊，觉得老师说的对的扣一，说的不对的扣二啊，这个才是正儿八经的地线啊，直接把螺丝打进去上螺母啊，上丝杆上螺母就这个是地线，这个是 pe 是 零线啊，是这么玩的，他会把零线抬起来啊， 是吧？来，接下来来讲一下我现在这个银牌，不管他啊，银牌不管他， 一二三四五六七八九十个，对不对？那么也就是说我这个如果是十个，我这里呢，也必须是十个，那么理解，十个上下接通， 你记住吴老师说这句话，我们这个端子是可以领两根线的啊，可以领两根线的，就是就是，这两个线是用的是 o 型端子领两根线 啊，不要，吴老师干了这么多年的设计，这些东西我还是知道的啊， o 型端子 就是这个 o 型端子，这里啊，接到这里来啊，这里可以背靠背的接，能不能理解啊？就是这个 o 型端子是这样子的啊，然后呢？一个一个 o 型是吧，然后呢？背靠背啊，他们俩背靠背着搞啊啊，这也是 o 型背靠背啊 啊，背靠背啊，是背靠背，对吧？所以说用这个端子去接，不能用 y 形，记住了，如果谁跟你说这种端子牌用 y 形端子去接，你记住了， 你就可以让他出去了，你就可以让他出去了啊，没有搞头了， d 线端子牌不能用 o 形，像这种端子必须用， 不能用 y 形，必须用这个圆的拉不掉的啊，这是生命的地线，叫生命保护地线，生命线，地线一旦没了， 那就废了啊。有的老师一个人接四根，那你就可以出去了啊，一个接四根，哎呀，左左七扭八的不行啊，那一个接四根太太压力太大了。接两根是可以的啊，两根是马马虎虎的，但是正规来说他们都允许只能接一根啊，那么我来比说，如果你接两根，这个就是对的，如果你接一根， 这个是对的。没听明白，这两个都是百分之五十啊，但是老师为什么没有说全对呢？来看老师，这个啊啊，我们不允许合压，如果不允许合压，就是一个啊，就一个，但是我跟你讲，不管是什么端子牌，你用我这个没有错 用我这个没有错，为什么用我这个没有错？来，老师来细品一下啊，看这个灯没有往这里放啊，不要往这放，往这放，或者往这下面一放，放下面一点点啊，命名一下叫什么线呢？叫地线， 现在我是不是放了一个了，朋友们，对吧？请问我要把这个端子放这边来了，我用哪个功能用哪个功能 来啊？这个端子多重复制放到这里来，能不能理解？用多重复制复制六个啊，确定编不编号？编一下啊， 理解没有？端子牌是不是连到一起了啊？端子牌是不是搞到一起去了？理解没有啊，这种就是连到一起去了，那么我们 正常情况下是把他拉走，不会在这里显示啊。啊，我就给你们做演示，给你们做演示，就这么玩，正常情况下我们不会 注意了啊，我老师避个坑。正常情况下我们不会这么画啊正常情况下你看老师的图就知道了啊，我们有个图的，正常情况下我们画那个图是怎么画呢？我们的地线会统一拉到我们的地盘这里来，能不能理解？老师现在是给你们做演示啊，所以说 就是这么来啊，这么来能不能理解啊？这个线交叉没有关系啊，交叉他不会打到一起去啊，看到没有？然后呢？我再给他定义一下这个线，这个线叫地线啊，我定一下，我可以定一下，然后他就可以变色了啊，你看我定一下叫地线 啊，我现在就是地线。地线呢？叫黄绿双色，然后中信线啊，中信线黄绿双色，而且黄绿啊，就这个颜色，确定一下他就会变色啊，刷新一下 看到没有啊？这个绿色跟这个不一样跟这个绿色，你看他不一样的啊，他不一样的，一个是有虚线的啊，是有虚线的，这第一下就好了，那么 我们看他有什么用啊？老师，这么给你们画有什么用啊？今天我们主要是做端子报表的，深层来了啊，让你们看一看吴老师做的这个图标有多厉害啊， 清楚了没有？看到没？发生什么事情了？首先第一点，我们现在这个地线端子牌多少个？一二三四五六七个，对不对？那么这七个端子牌里面 这里有什么东西啊？它是不是自动跳线了？ 看到没有？下面接电机了。什么串联啊？这不是串啊，这并啊，怎么串啊？串并搞不清楚啊？串头尾相连，这样串啊，并呢？并排走啊，并排走啊，啊，你牵我的手，我牵你的手啊，啊，这是并啊， 也就是说实际上你看我们这里是有跳线的，对不对？ 但是实际我们的端子牌里面有没有啊？实际我们这里是不是跳线了？我们跳线没有，我们跳线没有， 也就是说左右两侧就是跳线，那么我们在那个图里面就是这种跳线，能不能理解 啊？老师还是用的这个表格，我没用其他的表格，我还是用的这个吧，对不对？这个就是我们刚才说的第二种地线的表达式啊，我们在新企业啊，来嘛，新企业干什么？ 搞一个双层端子牌给同学们看一看啊。双层端子牌哎， 实际端子牌没有跳线啊，有的说，老师，实际端子牌没有跳线，我有没有？我们的 实际端子牌没有跳线是吧？来地线端子牌， 我们有没有学习委员，请问这个端子跟这个端子他是不是通的？他中间他，他靠什么跳线的啊？这个地线端子牌和这个地线端子牌他靠什么跳线的？ 老师，是不是中间短接到一起了？那么我们这个端子牌他是靠什么跳线的？我想问他们， 他是靠什么跳线的？老师讲了半天课，他还在梦里，他靠什么跳线的？那么我拿望远镜去打这个点，支出两根线，一根线戳这里，一根线戳这里，戳过去，他通不通，通的吧。 啊，气死我了，一天在梦里啊，都拿着手机睡着了都，吴老师在讲什么东西还不知道， 气死我了啊，导轨啊，他通过这个金属面，他这个线过来，经过这个金属面，通过导轨又导上去了，能不能理解啊？导轨啊，通过导轨去短接的，理解没有啊，不是搞了半天在梦里啊， 不仅这种方式，我们其他的方式也是同理啊。来，我们操作一下，我们还有什么方式呢？比如说我们的二十四伏， 哎，二十四伏也用这个段子，搞多少个？我搞个十个编号，二十四伏十个，对吧？二十四伏上上面呢？我接个开关，接个开关，我接个开关啊，我接个单 p 的。 老外就喜欢用开关来开关 啊， f 一 就 f 一 吧，我就不改名字了啊，然后接几根线，哎，接几个线，再接几根线。好，那么这就是我们最常用的二十四伏和零伏，是不是啊？零伏也来一下， 二十四伏啊，来零伏，同学们，零伏也是一样道理啊，零伏也一样道理，零伏复制这边来啊，先先搞二十四伏吧，先给你们看二十四伏啊，看好，二十四伏也是棚顶。 我现在跟他们讲的就是这个端子报表，他怎么玩的啊？有很多同学他不知道哪个端子用哪个报表，哪个端子不知道用哪个，他就随便画，对吧？随便画个端子上去，管你用哪一个，我只要画上来就行了，是吧？哎，来啊， 理解了，没有？我们的端子牌，这个一号端子牌在上端是不是接了一个 f 一 的空开，然后其他的都是干嘛了干嘛了？短接了吧， 老师，这个是不是短接好了，是吧？好，这个就是我们刚才说的，我们他是能够 有的时候，老师出会不会有这个安行条件插件啊？没有啊，这个安行出部件列表的时候是没有这个插件的啊，没有这个插件的，它是一个干净的东西啊， 吃一个干净的东西，等会你就知道老师的报表哪里更牛批了，学会了没有啊？这个是我自己做的，你的点赞和关注才是吴老师更新的动力，如果这个视频对你有帮助，可以点一下分享和推荐按钮，帮助更多公众人，谢谢同学们，谢谢大家！

电气制图到底是使用 cad 还是使用 eplan 好？依照个人工作经验，先说结论，在电气制图方面， eplan 完胜 cad， cad 有的功能 eplan 都有， eplan 有的功能 cad 却没有。也许有人会说有电气版的 cad， 很巧，当时在公司，为了响应公司要求，寻找 eplan 替代软件，找了很多电气制图软件进行测试。 测试的结果是，暂时未能发现能够替代 e p l a n 的电气制图软件。无法替代的原因主要有下面几个方面，一、 对于小型项目，比如电机正反转了，或者是星三角启动这类的，只有几页图纸。 c a d 可能和 applen 制图效率差别可能不是很大，但是对于 于自动化项目，动着几十上百页的图纸，用 cad 制图的效率会远远低于使用 e p l a n。 制图。这主要是因为 cad 的库和插件不够丰富，绘制电气图纸需要手动绘制符号和线路，而这需要花费许多时间和手动修改， 还容易出错。而 e p l a n 则拥有大量的符号库，可以实现自动连线，这就使得 e p l a n 在制图效率上远远高于 cad。 二、 cad 仅仅只是绘制出了电气符号，而这些符号仅仅只是图形而已，并不存在电气逻辑。 e p l a n 则清除的定义符号、原件、部件、设备概念。这对于初学者可能感觉过于繁琐，但是理解其中的含义之后就会明白，这些所 所有的定义都是为了赋予电气元器件电气逻辑，从而为项目自动生成报表方面提供基础支持。三、 e p l a n。 绘制的电气原理图有强大的关联参考逻辑功能， 以一个接触器为例，电器原理图上可以清晰地看出来接触器线圈、主触点、辅助触点都用在哪里， 连接了什么，在第几页？这在大型项目上显得尤为重要。通过关联参考功能，您可以很快地看出来哪里有错误， 很快速的排错，甚至 e p l a n 还可以通过系统自动查错，在 cad 上完全没有这个功能，全靠制图人员人工检查，效率低下，容易出错。四、使用 e p l a n 绘图，可以准确地确定每一根线的走向以下图起， 以保亭回路中零一号线为例，如果使用 cad 绘图，接线人员可以选择把这根线接到停止按钮的下口，或者选择接到启动按钮的上口。虽然使用时都相同，但是当有几十台柜子，我们还是希望所有的接线都一样， 便于标准化和故障处理。这时候 cad 就显得力不从心的。 e p l a n 可以使用相应的连接点定义功能，轻松做到使用连接点功能生成的连接列表， 甚至可以找一个完全不懂电工的人来接线，因为每根线都给确定好了，接线人员就不需要知道原理，直接接线即可，并且所有人员接出来的每个柜子走线都一模一样。五、 e p l a n 具有强大的报表信息，可以生成各种报表，包括 端子列表、部件列表等，直接可以用来生成电器原件、采购清单，包括端子使用个数都能给准确统计出来，而不需要人工统计填写， cad 则需要绘图人员自己去统计，这对于大型项目来说是灾难性的。好了， 今天暂时先写这么多，其实 eplan 还有许多的强大的功能，大家可以自行使用感受一下。后面有时间我会出一些 eplan 使用的相关视频，如果大家有补充的，欢迎在评论区留言，谢谢大家！

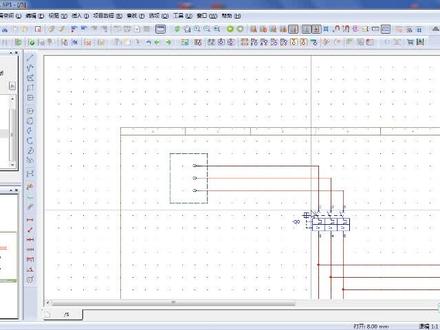

启动软件，执行项目新建命令，弹出创建项目对话框，在项目名称下输入创建的新的项目名称。 单机确定按钮，退出对话框， 弹出项目属性对话框。项目类型，选择红项目，点击确定按钮，在页导航器中显示新的项目， 选择一首页，将其进行删除。 选择项目名称，右击弹出快捷菜单，选择新建命令，弹出新建页对话框， 在该对话框中单机完整页名右侧的按钮，弹出完整页名对话框，设置高层代号以及位置代号。 单机确定按钮，退出对话框，在页类型中选择图形交互式，在页描述中输入图纸描绘符号红单机应用按钮，完成图纸页一的添加， 使用同样的方法设置图纸页二选择页类型，在页描述中输入为窗口红， 点击应用按钮，在页导航器中完成图纸页二的添加。接下来继续设置页类型以及页描述，完成图纸页三的添加， 最后退出对话框， 在页导航器中显示创建的图纸页执行插入符号命令，弹出符号选择对话框， 从中选择 plc 连接点， 将其放置到原理图中， 此时弹出属性对话框进行设置。 再次打开符号选择对话框，在工作区放置 plc 连接点与插头连接。 调整位置，选择菜单栏中的插入盒子连接点，安装板红边框命令 在放置的原件外侧未知适当大小的边框。 选择菜单栏中的编辑，创建窗口红符号红命令 框，选图中所有对象， 此时弹出另存为对话框。输入文件名称， 在描述文本框中输入 plc 连接点， 在目录下选择路径， 在附加按钮下选择定义基准点，选择红边框左下角作为基准点，最后单机确定按钮，完成红的创建。 选择菜单栏中的插入窗口红符号红命令，弹出选择红对话框，选择之前保存创建的红文件， 将其进行打开， 放置到图中对应的位置， 双击红边框， 此时弹出属性原件红边框对话框， 在红边框选项卡下设置参数，输 入对应的描述内容， 切换到显示选项卡， 添加红名称红描述 完成。添加以后将对话框进行关闭，此时在原理图中显示添加的属性，最后对其进行调整。 对文本调整位置， 选择图形，将其剪切到窗口红 原理图编辑环境中，最终完成本时历的绘制。
