ug19曲线驱动的使用方法

今天跟大家分享一下这种三 d 流道的加工方法啊，我们为了看的更清楚啊，我先把这个这一半给隐藏掉，这个流道呢，我画的是十毫米流道啊，我们用曲线点的方式加工， 插入工序选择二二五七六刀，选择注标系，确定先指定部件，部件注意不要指定实体啊，我就指定这根线就好了，一二三好，点击确定， 然后选择曲线点这里，点击这个线 作为驱动，点击确定，然后升中刀路，现在刀路已经有了，只不过呢我们现在是一刀做出来的，所以我现在 给他进行分刀，点击七幺参数，然后把多道路，这里我们的深度是五吧，多重七幺深度，比如说我也写个五啊，确定生成 这样就好了。哎，错了啊，把刀路数啊，刀路数改成五或者改成四三都可以啊，你看只要这个刀受得了都行，你看目前他已经有了一二三四五五刀是吧，那我们现在把刀放到最后一刀，我们看一看有没有这种过期的现象， 这是我们看到在平面上是没有的啊，我们现在把这个刀呃透明度给他降下来，这样看的更加清楚是吧？我们向前走， 我们发现在这个位置啊，没有过斜，继续往前，没有过斜，继续 也没有吧，再继续他始终都是沿着这个边啊，在走的，看到没？没有吧， 只不过这个线我做短了，你看走到下面来这边就没有卸干净了，当然我们这个是很好做的，你只需要把这根线啊给我延长一点点就 ok 了。好吧，今天就跟大家分享到这里。

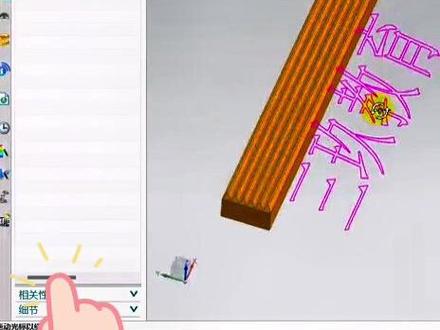

大家好，我是三九焦玉石头老师，我们看一下像这种槽子怎么去洗， 我们直接创建一个导咬刀就可以了。导咬刀这是六十度，我们看怎么去创建。这个地方的话我们有这个刀具， 用这种洗澡，常规的洗澡就可以。我们看一下这个图标啊，我们来量一下这个底面，它是一个零点五八，我们数一下零点五八回车啊。输入好之后，然后我们看一下这个壁纸，壁纸话我们设置一个三十度 好，红线摆正上面直径，我们不用晒的，我们只用的是下面的一个尖。好，我们把这个放这 重点上啊，这样的话就刚好道路道具就创建好了。上面的直接大小长度什么跟我们的编程序是不影响的，没关系的，也可以自己设置小一点，但是没有必要。 然后点确定，我们创建这个程序啊，这个程序的话我们是用固定则曲线对工的一个方法就可以了。这个怎么去创建啊？点曲线，这地方我们有一个等参数线 测试，我们设置这个是三啊，点这个底面做一个就可以了啊，设置微向啊，这个优向不对的话我们就设置微向就 ok 了。 好，中线已经出来了啊，我们用这个中间这个线就可以了。然后如果要取下长度的话，我们点这个是吧， 点确定，确定好点，右模块，点加工坐标双肩工序固定折 啊，好像估计就是曲线驱动。好，我们随便创建一个，转个喜道。这个地方的话我们选不见，不选不见都可以啊，这个地方我们选曲线，点驱动就行了。然后我们选这个线就可以了。点确定好，我们点生成 好，导入也出来了。好，你看一下啊，对中口，我们走了一刀啊。如果要分说呢，我们要分层的话，怎么去分层啊？先量线分析啊， 顶面顶面啊，看到三个毫米，四点选一下，二点六，差不多二点六吧。啊，我们去分层的话，自己去量一下就可以了。 点加工啊，加工进来以后，然后我们在这个街的参数里面啊，这个有个多道路多重新选不见拼至二点六。六。好道路数。我们开始是道路数，比如说十道。 你要分层的话，就这样去分层。为啥不能去分层？因为我们这个是没有指定部件，你要去指定部件上才可以去分层。首先我们设置的多道路选这个地 就可以，也可以选这个线啊。我们可以选这个线吧，这个可以选线的啊。可以了，因为我这道路延伸出来也得低点。先生成看一下啊，这样的话就可以了。 好，这个做好之后呢，我们数一下啊，一二三四五有五个吗？对吧。啊，有五个的话，我们可以量一下这个距离，估计距离 点点到点，点到点的方法， 这个点到这个点，四点二七五对吧。 嗯，我们对象变化这里肯定是一个平移，是日本 w， 稍等一下好还是。哎，对了，把这个 wcs 放开，要看到我们的一个方向，他是按 wcs 也是便宜的。 好，然后在这里去复制去了。刚才是多少个这种看一下。点到点 距离，距离是 四点二过去，四点二对象电话平移， 四点二的车复制， 我们可以显示一下。啊。不对，四点二复制在这距离分个一是一个啊，这样就可以了。这是四个就可以了 啊，这样程序就变好了。大概就这个啊，根据你的加工的一个参数，刀具的情况来去做 就行了。如果说是你这个地方有小道的话，你可以有道具不够好的话啊， 材料比较硬的话，那你可以用小刀，用形象使的办法去把这个地方开个粗，然后再去走这样的道路啊。你可以走一刀，也可以去分层刀啊。

给大家分享流线曲中的一个非常非常强大的一个功能啊，可能很多小白都没有发现这个功能啊，你看这是我用流线曲中来做的一道流的道路啊，我们看这个拐弯的地方，高轨还是很平顺的是吧？下面我跟大家分享一下怎么做啊。 你看在这个位置来，我先做一条辅助线啊，这个线的话你任意画下就好了啊。下面看操作啊。插入工序， 我们确定一下部件，选他，确定需要区域，我们选取中间那个面，点右键给他搞到相切面啊，点击确定， 这时候我们改到这个流线这里对吧？改完流线以后你会发现哎，在这个列表这里是吧？流线一上面这一条正常的，流线二就不正常了，我们给他删掉，删掉，后面增加一个增加选谁的就选我们啊，刚刚做这条 辅助线对吧？选好以后注意这个位置来啊，因为这两条线根本不可能控制他的形状，那也就生不成刀鬼。那我们这个地方就比较强大了啊，我们输入五十，比如说哎，这个时候我显示一下， 显示过后你会发现这么多线都出来了，我们将用中间这么多的线来控制他的道路的形状对吧？ 那这个时候我们再点击一下添加啊，把这么多的线添置到这个列表里面去就 ok 了是吧？现在添加已经完成了。完成以后比如说我们棚定布局改一下，比如说改个为了道路生成的快，我就改个五吧，然后更多，这里我们改个空叉啊。确定 最后一步，我们把我们的所选取的部件给他拿掉，所选取的七幺区域也给他拿掉啊， 这时候我们就可以生成一个道路了啊，这个道路正在去计算，你看这样就比较的 ok 对吧？那么刀鬼看一看，这个刀放这来看他会不会过期啊，我这个刀选的太小了啊，你看 他是对我没有进行一个过切的对吧。好，今天就跟大家分享到这里啊，学会记得点赞关注！

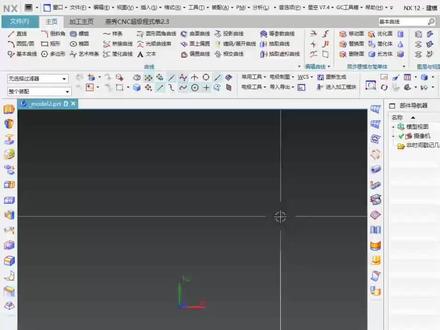

门门有道，道道有门，换道千颗糖啊，今天的话呢，给大家分享一个基本曲线啊，这个命令的一个使用啊，因为这个命令的话呢啊，他我们进行点开他，你可以进行看到上面这边是有跟踪条的是不是？但是可能有的小伙伴呢，点开这个基本曲线，他没有这个跟踪条 是吧？这个就比较讨厌了，然后这个基本权限从哪里找到呢？一般呢我们在这个取信里面是已经有的啊，如果说你在取信里面没有这个基本权限 啊，那怎么办呢啊，那我们就要通过这个搜索的功能啊，输入基本曲线一搜啊，那么这个基本就出来了，好吧，然后你再把它进行添加到你所需要的里面就行了啊，所以我就这个内容，我就不去多说啊。好，那么如果说啊，我们这个里面呢没有跟踪条子，我们就哎，打开啊，他没有这个跟踪条， 我们怎么处理啊？啊，那么这个方法比较简单啊，第一个呢，先把基本权这个命令打开啊，打开之后呢啊，然后点击 所选项啊，记住啊，一定要先把这个基本曲线打开啊，打开基本曲线这个命令之后呢，你就不要把这个命令关掉了啊，点击首选项啊，然后呢单击我们的用户界面啊，或者你按一下 ctrl 加二的快捷键都行的啊，然后接下来的话呢，再点击啊，我们的这个布局啊，重置窗口位置，单击他 啊，那么你的这个跟踪条就出来了啊，这个你们可以自己去用一下，肯定是能够搞定的啊， ok 啊，那么这边我们这个跟踪条出来之后，那么接下来我们讲一下这里面的几个小功能吧，学习一下啊，这个线串模式呢，就是说啊，我们 线是连续的进行选择的啊，这个是比较啊，比较简单通俗易懂啊，我们不打勾的话呢，他就是，哎，画一下就没了啊，你看画一下就没了啊，那么第二个这个直线还有什么功能呢？可以画出我们的垂直线，水平线啊，这就 比较方便了啊，是吧，我们举个例子啊，你看我们随便画根线，你看可以和 x 画出来是吧，画个线可以和 y 画出来，是不是啊，画一根线呢，也可以和我们的一个 z 啊， z 轴啊，画出来，你看啊，都可以进行画的啊。嗯， 好，那么下面的话还有什么功能呢？我们再继续接着来啊，那如果说我想要啊，随便来个点啊，是吧，我想要和这根线形成个垂直关系，行不行 啊？也可以啊，你看这个时候呢，我们选择这个位置来，他会出现三个，然后那个圈啊，然后呢啊，你鼠标不要点在圈上啊，你点在圈上的话，就相当于这个点和你这个圈呢形成的一个连接了啊，所以我们要点在这个中间这些位置啊，比如说我们选在这个位置，你看单击一下，你看就能够得到我们的垂直线 啊，就说我们水平也是一样的，你看也点到这个中间位置，你看就可以得到我们那个水平线，是不是啊，角度等分线呢，也是一样的呀，你看啊，不要点到这个圈上就行了啊， 你看一二，那么角的等分线也就出来了啊，说这是一些啊，常规的啊，如果基本曲线的直线的用法啊，我就不去多说了啊，那么后面还有什么呢？还有一个倒圆角，倒圆角很好用啊，这个功能第一个呢，就是说啊，比如说现在啊，我想要啊，在这里打个圆角， 怎么打呢？我们可以看先看把心，你看到我这把心了没有？对啊，把心是这样的一个形状，是不是啊？那我们这个把心那个正中心，如果说要在啊这个位置啊，去进行单击啊，那就可以得到我们这样的一个圆弧啊，在这里为中心呢，就可以得到这么一个圆弧啊，你可以近视，你看啊，放到这里，你看记得啊，啊，我们上面的这一个圈啊， 这个位置啊，那么这个这个第二项线嘛，这第一项线，第二项线，第三项第四项线啊，那么你第二项线的话呢，一定要把这两根线都包括进去啊，就是，哎，要形成一个这样一个状态， 是吧，这样的话你才能够倒的出来啊，就能够倒一个这样一个圆角出来了，是不是？比如我们先看一下啊，你看啊，这一点啊，搞定呢，是不是？我放到这里呢，你看啊，一点啊，出来了，放到上面呢，一点出来了啊，放到下面这边呢，也一点 出来了啊，啥时候是我们的一个啊，倒圆角的一个方法啊，你可以学习一下啊，那么在这边当然还有第二种呢，第二种就是比较简单的常规的啊，修剪的方式啊，你可以看一下，你看啊，一二一点啊，出来了，是不是啊，那这边是修剪，如果说不修剪呢 啊不修剪，你看一下，不修剪啊，那么一二，那么就直接得到一个圆弧是不是啊，这不修剪取现的一个方式啊， ok 啊，那么还有第三种啊，那么接下来啊，你看一下都修剪吧，是吧，你看一下啊， 一二三点一下啊，这个就是三啊，三条直线直接得到一个圆弧啊，这直接常规的一些方式啊，同学们呢可以进行学习一下啊，好吧啊，那么这个基本曲线呢啊，我们总结总共是几个 点这个课程啊，第一个如何找到基本曲线啊，如何呢啊，把这个跟踪条进行拿出来啊，如何使用这个直线的一些技巧性的运用啊，和我们原倒圆角的一个运用 啊，包括这个线串的问题啊，别的内容呢，我就不去细讲了。好吧啊，那么有收获，小伙伴记得上下方评论区啊，把鲜花小六啊，走起来。好吧，记得点赞加关注了啊，想学习更多的知识的内容呢。呃， 持续关注我就行了啊，好吧啊，当然也可以通过主页加到我啊，联系到我啊，如果说想跟着我们进行系统化的培训的话呢，也可以来找我们，我们这边也有系统化的一个培训的一个课程哦。嗯， ok 啊，那么讲这么多感谢小号们收听啊，嗯，拜拜。

这就是力量，今天分享一个你们应该都比较感兴趣的话题啊，就是引导曲线和流线加工的方式的区别。大家好，我是专做于编程零基础胶水的出关教育的小月老师，像这种区域的话，正常去编程应该选择用到什么样的方式呢？ 这边分享两种方法，让你们吃透引导曲线和流线加工的区别啊。首先第一种，点击插入工序，选择固定轮廓，洗 指定的布线，接着指定我们的敲区域，这里呢，把这个驱动方式改为流线驱动。 那像刘先生的话，他的本质是什么呢？他呀是通过我们选择的线条来创建一个面，然后去达到编程加工的目的啊，这样呢，就跟我们做网格曲面的道理是一样的啊， 留曲线一，留曲线二，然后交叉曲线一，交叉曲线二，对吧？那像这边如果是，嗯，比如说我们选择好了线之后呢啊，我们来深省可以看到这个道路它并不是特别的完整，对不对？也不是说特别的好看啊。我们呢去改一下投影史量， 那像流线的话，必须要用到投影史量啊，投影史量大部分情况下都会选择朝向驱动体，然后我们再来生存啊， 升上了之后，这个道路呢，还是有问题啊，还是感觉不是特别对，这主要是因为我们做出来的面的质量不高啊。这边呢，可以通过插入泰山曲线里面的等参数， 主曲线没什么问题的，我们在这个交叉曲线的位置呢，再多去给他做几条交叉曲线出来，也就是把这个面的质量去给他 提高啊。选择交叉曲线一，添加星级第二条，然后再添加星级第三条，就是一步一步的往后面去做，那做好了之后呢，确定一下再来生成 这样的一个当中，大家可以看一下啊，就非常非常的 ok 了，对吧？这就是流线驱动的编程方式啊，它是根据我们所选择的线条来形成一个面，它的本质呢其实也是曲面编程，只不过说这个面呢，是我们通过线条来形成的。 第二种的话就是引导曲线加工，同样的点击插入工序 指定的步线，然后指定我们的驱动面，接下来呢把驱动方式改为引导曲线加工引导曲线的方式选 引导曲线一，添加新题之后，引导曲线二，这种方式还有哪里不一样的呢？比如说，呃，我们现在来生成道路啊，那这个道路的计算时间呢，会稍微久一点，但是他做出来的道路是非常 ok 的啊， 这种方式是怎么做的呢？它其实呢就是根据我们所选择的线条来生成道路的，所以说流线和引导曲线本质上的区别，一个是通过线条来创建面， 一个是直接根据线条的一个线性来生成我们的刀路，那这个刀路可以看一下啊，沿引导线的方向去做了一个刀路啊。 总的来说流线和引导曲线呢，都会有用的到的地方，大家一定要知道应该怎么去用啊，然后引导曲线的话，大部分的情况下用到它的地方还是挺多的啊，流线的话呢，我们基本上就是 像做曲面变成，也只有比较少的地方会用的到啊，用的到的地方呢，范围不多，大部分情况下我们可能会通过做曲面去做，曲面做不了才会去考虑用流线去进行加工。啊， 讲了这么多，讲了这么细，你听懂了没有？最后呢，在我主页放了一份零基础水，又变成了系统性的学习资料，有需要的可以直接进我主页的粉丝群里面领取哦。

大家好，我是杨工，今天给大家分享一个使用曲线驱动开出的实战技巧。首先啊，我们这里有一个槽，这也是学员的这个图啊，那么这个槽的槽宽是三毫米， 相当于我们用三毫米刀去拉拉这个程序。然后问题就是在于啊，注意看啊，这个槽最深的地方是两毫米深，但是呢，他会慢慢的，慢慢的慢慢变浅，那我们编那个程序的时候，我们先编出来，看怎么编啊？很简单，我们插入工序，选择曲线驱动， 然后这个曲线的话，我们刀具啊，三号秒刀，曲线的话，我们就可以直接选择底下这个边线，接着呢，你这个左偏置的话，肯定要偏置一下啊，我们是三号秒刀，因为刀具是对中的，所以我们要负一点五啊，负一点五， ok， 接着几何体的话，我们就不要选整个部件，不然投影不 下去，我们选择底面就好，把底面作为部件好确定啊，当然这个刀路的话，我们就可以直接生成了啊，那直接生成的话，他会是一刀的吗？他是一刀一刀加工的，但是他底部不会过切啊，这个你放心好了， 那我们以这个角度加工平底刀的话，肯定是加工不到位的啊，底部肯定是根部会有残留，但是这个是学员啊，允许啊，因为我们如果要做到位的话，肯定是要这个视角啊，踢到踢嘛， 这个不用多说啊，然后呢，我们这个策略啊，你比如打开多少深度，我们刚刚说了最高的是两毫米，那么我们比如两毫米，然后接着啊，这个每刀零点五，那就相当于四刀。 好，这导入生成之后的话，确实你看的还是比较不错的啊，那问题在于哪里呢？问题在于，哎，我们刚刚最开始所说的，因为他这个毛这个深度有高有低，那么你这里很多空道， 这个空刀如果你不想要怎么解决呢？那当然我们前面也有讲过关于这个修剪啊，刀轨可以可以把这个问题解决掉，要有没有其他办法呢？当然有啊，这句话注意了，我们已经把这个毛坯给他创建出来了，这个棕色的是毛坯，那么这里肯定你从来没有用过这种方式啊， 听到这里的话，你肯定还想不到，那我们指定一下这个 work piece， 我们只需要把这个 work piece 就是把我们这个毛坯给他选中 部件的话，你可以不选啊。接着呢，你的这个程序啊，我们这个程序你把几何体切换成 wps， 然后啊，我们只需要把空间范围过程弓箭切换成使用三 d， 你再次生成个刀路，那么我们这个刀路轨迹，哎，可以看到啊，他就不会有多余的刀路了，都被我们修剪掉了，当然这个道路能不能走往复呢？当然也是可以， 这里我们前面也讲过，学会点个赞，店铺有高案本 ug 三轴建模编程课程，每晚九点直播 ug 多轴公开课。

大家好，今天跟大家分享一下曲线点驱动的一个使用上的技巧吧。目前我是没有选择这个部件的啊，然后这个曲线这个启动的方式，你看啊，我已经选择了一个驱动主选择了这条线，对吧？ 啊，那现在我们重拨下刀路，你看这个刀路产生了，是吧？但我们不可能说一刀把这给切完的，应该有分刀才对的，是吧？那我现在你看啊，在我这个切削参数里面啊，你看到没， 这个多刀路这里，我让他切了十刀，是吧？不见余量是一，但是你看我生成一下，他是没有反应的，还是一刀，是吧？那为了让他能产生这个分刀， 那我现在重新选一下指定部件，现在我选择它作为部件，确定好，我现在在点击生成刀路， 你看这样就产生了一个分刀的现象，是吧？我们从这个底下看一看，你看这个底上面看的好像还可以，但是到底下慢慢的就不行了，是吧？我们放大再看一看，你再看看这个位置来，你看到没有， 这个位置这个刀路都是扭曲的，那这样肯定是不行的，那这种情况我们怎么办呢？好，首先我选择这个部件， 把这个部件给他删掉，不要了，我们再重新选择一下，把这个过滤器里面改为曲线，现在呢， 我把这根线作为部件，同时呢这根线也作为驱动，好，这个时候亮一下，你看是吧？这根线被我选为了这个这个部件了啊，这根线被我选为了部件，目前 是吧，这根线目前他亮了，被我选为不见了，那在这个时候我再生成一下道路，你看一看，你看， 你看，这个刀路目前就比较的均匀了，好吧，今天跟大家就分享到这里，以后喜流道的时候遇到这种情况，你就这样做就对了，把那条线 同时选为驱动体与不见，就可以实现崩刀，同时呢 这个刀路呢也比较的规整。好添加关注，持续更新。

再分享一个优级可变轮廓洗的技巧，他这个曲线和点可以选点驱动，他是从一点到第二点到第三点，这么走刀的轨迹有点像选一个起始点和结束点一样，比如说我们继续啊，工序 叫这个可变轮廓写啊，选把刀啊，这边有个 fast 球刀这驱动方法。这里面不是选择这个叫曲线和点吗？ 你可以选这四个点，比如说一就选了四个点，他就一个道路从这到这，再往这了， 呃，同一时量就刀轴，刀轴你就垂直于部件，部件我们就可以选一个这个面就可以了啊，选择这这个面，我看一下他这个刀路是什么样的，看到没有？这就是一个有点像 啊，画个线一样的，是吧？月亮画个线那个刀有问题，怎么变二十了？我们，我们把它变成十，好吧， 好，确定确认啊，就是这样，他进刀从那进，你可以把刀改一下。好吧，把他进刀改一下哦。如果说你想要让他这样走，现在是走了半圈吗？对不对？如果我们是想让他走，走一圈的走， 你看他，他是最后这没走回来，就选五个点就行了，你就再建一个点，建在那里就点那点自动判断点，你在这再选一下，应用一下 就可以了。我来处理一下，重新选曲线和点编辑啊，先把这个列表的给干掉，重新选一二 三四，我再选一下这里，这里有两个点五。好，那他就是走一圈了。确定我们把那个非切削移动那里改成叉靴吗？近刀不要有个圆弧了，马改成叉靴。等一下啊，我这边，哈哈，我这有点卡， 进刀刚是垂直圆弧，我们把它改成叉靴，退刀也一样。确定我们在也一样切削参数，多重切削里面把它改个多刀路 啊？十多重深度切削一到一毫米，确定按计算看一下啊，是吧？这不就这这样了，那就一刀，一刀一到一毫米，一圈一圈把这个草洗出来，右击的这个曲线和点是定义开始点、结束点的。好，谢谢大家观看。
