三针测量螺纹中径方法

螺纹的中径大小决定着螺纹连接的可靠性，所以螺纹中径的测量显得尤为重要。这期视频我们就来说说一种常用的测量方法，三针测量法。 三针测量法是一种间接简易测量中径的方法，顾名思义，三针测量法首先要有三根针，这三根针并不是指日常所用的绣花针，他们是测量螺纹专用的亮针，他们的工称直径相同，精度很高。 除此之外，还要用到测量外尺寸的计量器具，如千分尺、机械比较宜、光较宜等等。一般常选用千分尺 测量时，为了消除牙形角误差对测量结果的影响，使量针在螺纹侧面的中境线上接触，一般情况可按公示得出量针的最佳直径，从而选择合适的量针。 将直径相同的三根梁针放在背侧螺纹的沟槽内，其中两个亮针要放在同一侧的两个相邻沟槽，另一根梁针则需要放在与之相对应的另一侧沟槽。然后 通过使用千分尺测出量针外扩最大距离 m 值。除了需要上述步骤所测出的尺寸值 m 外，我们还需要知道背侧螺纹的螺距 p、 螺纹的牙型角阿尔法以及量针的工称直径地灵。其中背侧螺纹的螺距和牙型角可根据螺纹规格得到，量针的直径也是一致的。 接下来要做的就是将已知的各项数据套入计算公式计算，最终得到的数值就是被测螺纹的中净值了。那么除此之外，你还知道哪些测量中净的方法呢？欢迎评论区留言讨论，我们下期再见！

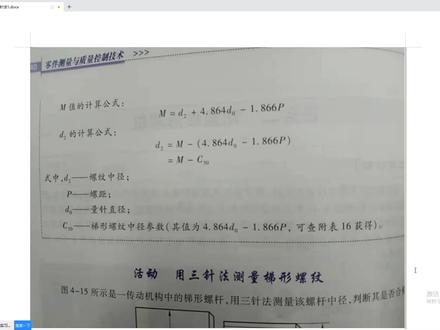

大家好，今天有一位同学问我零件测量与质量控制技术的一个题目，他问我抵押的计算公式， 迪亚等于 m， 减去括号四点八六四，减去一点八六六 p， 这个是怎么计算出来的？因为书本上没有他的计算公式，那迪亚呢？对应的就是螺纹中径， m 是 m 是我们的测量的值，测量的得到值。后面这一个呢，我们规定为 c 三零，因为他是提醒螺纹是三十度的，所以说我们用 c 三零来表示后面这个值，这个值是可以查表得到的，那 六十度的普通螺纹，第二等于 m 减去三的零，加上零点八六六 p。 那在我们讲解这个公式之前，来了解一下什么是三针法测量螺纹。 第五步，将三根直线相同的亮针分别放入相应的螺纹钩槽内，一边一根，另一边两根 正紧千分尺上的微分筒，使两端侧头与三针接触，并直到发出三声割割声时，读出三根两针外母线之间的跨距。 f 任取在螺纹同一节面相互垂直的两个方向 向上的点，测得尺寸 m， 并分别在五个不同地方取五个测量点记录数值，取其平均值，判断螺纹是否合格。 刚才的视频里面，他用功法线千分尺代替了我们的测量仪器设备，那这里的 三根测量针就对应到我们三个圆柱，他的测量针的直径是涤磷。 然后 m 是指的实际测量的尺寸，也就是我们的这个测量的千分 尺上面的显示的尺寸， 它上面会显示尺寸，这个尺寸读出来的值就是 m 值，那么这个 m r 呢？就是啊，这个迪亚就是我们要求的螺纹中径 啊，那这个怎么来得到这个公式呢？先我们来看一下这个三十度的梯形螺纹这个公式，四点八六四点零，减去一点八六六 p， 怎么得到的呢？来看一下啊， 这里 对应的代表的其实是只是其中一边，一边就是我们这里这个其中 的一边，他另外还有一边啊，我们来看一下，他对应的是一边，他是这个圆，代表的是针，那这个两针 他的直径是涤零，然后 m 呢，就是我们的测量值，他有两边的啊，对应的两边，那他得到了个测量值是 m x 呢，对应的是我们的这个最高的顶点到中径的距离 x， 他第二就是 螺纹的中径。好，现在我们只要得到呃 x， 那就能知道 m 和迪迪奥了啊，因为 m 呢，直接可以从刻度纸上读出来的，所以说我们只要知道 x 就行了。 看这边啊，由于 m 等于第二加上二 x， 这个因为有两边的啊，对应的对称的，因为他是两边的，那么 m 这个纸呢，就等于第二 加上两倍的 x， 因为有两边的啊，这两倍的 x 对应的两边 x， 然后 x 值呢，是等于 a p， 就是说这个值啊，等于从这里到这里的值，这里的从这里到这里的值啊，这里的这里的值。再把 x， 那么 ab 又是等于 ab 加 ok 减 a k， 这里看清楚啊， a b 这张纸呢，等于什么呢？等于 a b， 我这里是 a b， 也就是我们的二分之叠零啊， a o b 就是他的半径二分之叠零， ok， 就是这一段， ok 是这一段，然后再减去 a k 这一段，那就是 x， 那 ob 就是阿芬斯迪林了啊，就是他的半径，就是这个 两针的半径，那 ok 呢？也就是 ok， 就这一段子，这一段，这一段等于什么？这里他的角度啊，如果说是梯形螺纹，那他的这个整个这个角是三十度， 那这个角呢，就是阿分之阿尔法，也就是等于十五度啊，十五度，然后这里呢组成一个直角三角形，因为它相切的啊，这里是垂直的。 这段 ok 等于什么呢？等于 oc， oc 是什么？ oc 就是狄林的半径， oc 除以三音二分之阿法，这是一个三角函数啊， oc 除以二分之三压法，然后得到 oc 呢，又等于二分之低零，以这里乘以二分之低零，然后得到 ok 值， ok， 知道了，那对应的 ok， 知道了。 ab 呢？又等于二分是对零，二分是对零啊，然后 a k 就通过 我 ab 减去啊，还有一个啊，还有一个 ak 纸啊， ak 纸在这里， ak 纸，那 ak 纸是等于什么呢？ ak 纸呢？就等于在这里也可以形成一个三角形啊，这里形成一个三角形，直角三角形，然后这是一个直角，然后这个角度呢，是等于阿分之阿法。 a 到 f 这一点的距离呢，就等于四分之 p， 也就是我们的四分之一的罗距 啊，这个罗句，这一段，两段，三段，四段，这个代表的是一个罗句，那这里呢就是四分之一的罗句， 他等于什么呢？他等于对边，这是对边，这是零边啊，这是零边。 他可以计算出来， a k 等于四分之 p， 扩摊金二分之阿法， 然后把刚才的这些值呢带入进去以后， x 等于 a b， 然后 b 减后加 ok 减 a k， 那么 a b 等于二分之等于零， ok 等于这个词， a k 呢就等于这个值，然后 x 值呢？就等于这个值，然后再给他整理一下， 嗯， m 等于迪亚加上 rx 嘛，迪奥又是知道的，那 x 呢，又是等于这个值，然后得到 m 的整个值， 这里呢给他化解一下，得到 m 等于迪奥，加上迪林，迪奥的加迪林括号一加三 二分之二，八分之一减去二分之 p。 扩大眼睛啊，阿尔法括号二，然后将我们这个阿法等于六十度带路得到第二等于这个值。 抵押等于这个纸啊，抵押是什么呢？抵押就是我们的螺纹中径啊，六十度是普通螺纹，螺纹的中径等于 m。 减三，低零，低零等于什么呢？低零等于我们这个量真的直径加上零点八六六 p， 那么有些时候我们后面这个数字啊，后面这一段我们用 c 六零来表示， c 六零代表六十度啊， c 六零等于三 d 零减去零点八六六 p， 那么 d 零呢？是两针直径， p 是螺距，通过这两个我们可以计算出 c 六零。那当 我们等于阿法等于三十度的时候，大陆得到迪亚等于这个值，那么七三零呢？等于什么呢？七三零等于四点八六四零，减去一点八六的屁，最后得到了我们上面的这个公式啊， 迪亚等于 m 减去四点八六四，减去一点八六六 p， 那么后面这个纸呢，我们可以用 c 三零来表示， c 三零呢，可以查表得到，那我们来看一下这个表， 这里 c 三零 等于四点八六四一零减去一点八六六 p。 假如你把这个公式 是带入进去对应的这个笛铃，假如你用六点二一二带入 p 呢？用十二带入，那得到的这个 c 三零就是七点八， 七点八六二三这个子，所以说这个中间参数其实就是 c 三零。 最后我们再来看一下啊，这里有一个计算公式，吉林阿法和 p 是有关系的，什么关系呢？ 那我们来看一下啊，这这里，这里是一个，嗯，螺纹，他的 一个牙，那这个是就是我们的顶针，我们的针， 那这个针呢？纸巾呢？是笛铃啊，针指笛铃，笛铃等于什么呢？笛铃，笛铃等于就是我们这里看一下啊，这里组成一个三角形的话啊，这组一个三角形， 那么这里呢是等于二分之二法，那这个角呢？其实也等于二分之二法，二分之二法，然后这一段呢等于二分之叠零，也就是他的半径二分之叠零， 那这一段呢是等于什么呢？这一段就等于这一段四分之 p， 这段四分之 p 啊，那这个扩散音 二分之阿法就等于火山压法等于零，边比斜边，也就是四分之 p 比上阿分之敌令， 那最后呢？得到了狄林等于什么呢？推出 等于零等于 p， 除以二括上音二分之阿法，那这可以通过这个方法，那这个阿法呢？因为角是梯形，又是一直的梯形，螺纹这个阿法就三十度， 那就是 p 呀，和狄林他是有关系的，就是说什么罗剧，选什么迪，选什么甄，他是有关系的啊。那这节课呢就到这里为止，谢谢大家收看。

第一步，测出不带单针的准确值。第二步，我们把这个单针塞入到刺锥里面，记录当前值。 好，前面两步我已经把不带单针的直也测好了，带单针的直也测好了。八点一五九，因为我用的是母沟的那个千分尺，我在用这个五常试锥，这个公式啊，最后结果的话等于八点二十八， 这个时候我在用工智螺纹的公司，因为我这是六十度的呀，我要计算这个中介。好，最后我们的中介是七点一五九。

今天跟大家介绍一个大部分都不知道的螺纹的检测方式，那这个检测的方式就叫做三针检测法，顾名思义是由三颗象针一样的这样的一个剪去 组成的这样的一个检测方式就叫做三针检测法。那这个检测方法有一个特别的特点是什么呢？我们知道用螺纹通指挥来检测的时候，像我们是没办法知道这个螺纹的中间的具体的尺寸是什么了， 但是我们用三针中径检测法的时候，我们可以非常清楚的检测出这个螺纹的中径的数值是多少，那根据他的这样的一个特点，我们就可以 在平常的使用当中就去可以猜到。就是呃，有时候我们没办法去买到通指挥，或者说客户对这个螺纹的公差有一些特别要求的时候，那我们就会用到三针中间检测法这样的一种方式 去检测，检测出这个螺纹的真实的数据，那我们就可以知道这个螺纹是否符合我们的要求，是否是合格的。那既然三次检测法有这么好的这样的一个优势，那这么精准的这样一个检测数据，为什么我们的工作当中用的很少呢？哈哈哈哈， 那是因为三针检测法真的好难用，我第一次记得用三针检测法的时候就是啊，差点没把我整崩溃啊，因为那三根针也要卡在只有相应的这个螺纹里面，然后用这个呃 千分词来稳定住，再去检测他的这样的一个数据，就是这个你你没习惯的时候，就你没办法把它考完，但是你习惯了之后，如果说你做的很好之后就像我们公司的这个检，呃，检测的这个百春兰小姐姐， 那么他就非常快可以去做到。所以今天跟大家介绍的这样的一个检测方式，如果你的工作当中需要的时候，就记得把它用上，那这个视频呢？这如果对你有帮助呢？记得点赞关注哦。

测量螺纹可以用万豪这个软件里面的三针法来测量，首先找到这个聚集，然后这里是个三针法这个图标，然后我们再看一下，这里一共有八条线，一二三四五六七八。那我们现在开始测， 我们首先测线方法的话，整体顺边，一条线、两条线， 三条线、四条线。好，这个四条线出来了，我们再在对面测四条线， 一条线、两条线，三条线、四条线。好，这个测完了之后呢，你看他发都有方向的，你要跟着这个方向，这边图纸的方向一样的，那我们最后只需要点这个三针板计算，现在这边呢 模具我们要切换到数据显示区，牙尖角量针直径， m 直、中径。啊，这个都出来了。

客户想要测量螺纹中径，使用常规的千分尺是无法进行测量的，我们给他推荐的是三分的螺纹千分尺可以测量公制螺纹，螺距范围一到一点七毫米，适用于公制螺纹的螺纹中径测量。

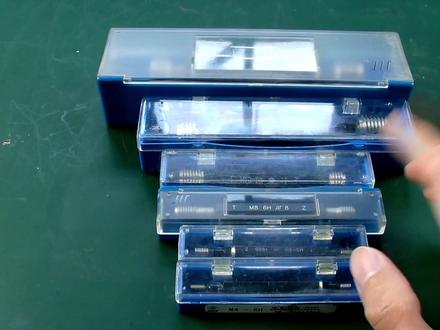

图纸上标有 m 十杠六 h 升十五，你用通子规去检测时，子规应该拧到多深才算可？可百分之七十的质检员 测量孔径时，加上呢通子规的箭头尺寸，导致有效深度不够。螺纹有效深度是指螺纹进入到孔的深度， 升十五表示有效深度是十五。若指标能引进去，说明不合格。记住要通规全进指标最多只能进二点五圈。螺纹规检测的准，客户投诉就少。想要面试机加工质检 怎样测量牙孔的大小与深度，也是面试的高频题，记不住的点赞收藏！
