mc圆弧输出r怎么设置不容易出问题

由我们的 ik 输出变成了我们的 r 输出，选择我们的机床，选择我们的机床定义，点击确定，然后选择我们的控制定义， 然后控制这定义这里有，我们看有公插，设置传输文件， n n c 对话框这些项目。我们在下面找到我们的圆弧， 然后圆弧这里下面有显示车床，然后这里有一个设置，比如开始中至中心距，这里我们选择半径， 然后在四等分位置打断，这里我们可以选择打断圆弧为一百八十度，这样我们的输出就是一个 r 的输出了，我们点击确定，点击确定，然后点击我们的保存点， 点击保存，点击确定，然后我们出一下我们的后处理， 我苦苦的忘了，我想待在 点击保存，点击试看我们的一个圆弧输出， 你看我们的现在一个圆弧输出就是 r 系输出了， r 零点九， r 二十点九， r 二十点九，对不对？这样我们就变成了一个我们的 r 输出，由我们的 ik 输出变成了我们的 r 输出。

大家好，我是七毛，今天我们来讲一下圆弧升成程序时，生成 i、 j、 k 或 r 的设置方法及注意事项。对于现在大部分的机床来说啊，圆弧生成 i、 j、 k 还是 r 其实都可以，没有什么太大影响， 但是对一些老机床可能具有影响。对于我们现在用的机床来说啊，所有机床都可以识别 ijk 的，但如果甚至啊一些老机床可能不太支持。首先我们讲一下怎么设置，之后讲他的注意事项。 马斯克是十点零几以下啊，如果想生成 igk 或者二，需要修改他的后处理插板及以上，已经把这个功能放在了机床定义中。怎么设置的，跟之前视频一样，记得点机床定义，然后点这里点圆弧，系统默认啊，这些平面是可以生成圆弧的，我们 不用管它就可以了。在圆圆心的形式这里有 xy 平面， x c 和 y z 平面啊，我们现在这个图啊，是 x y 平面，我们就在 x y 平面面里做教学。后面的啊，其实是一样的，只是不同的平面而已。系统末日的是开始之至中心间距， 他生成的就是挨接 我们生成一个成绩啊， 它生存的就是 i 和阶 i 是如何得出来的？它的计算方式是圆心 x 的坐标减去起点 x 坐标。 同理啊，接的数值是圆心歪坐标，减去起点歪坐标。如果我们想伸进圆弧， 那么我们在这里选择正负半径。下面选项是 是否问你是否打断圆弧。如果前面我们选择是开始直中心间距，那么这里可以选择不打断圆弧，容许输出三百六十度全圆，这样可以减少城市的长度，比如啊，默认是系统的四种分，然后 生成一个前沿的程序， 大家可以看到走这个圆用了四个程序段，如果我们把计算第一笔的这里打断圆弧，这里选择允许输出三百六十度全圆和不打断圆弧， 那么大家可以看到这个圆弧就只有一个程序段就可以实现，这样可以大大减少我们的程序的长度。是圆弧生成 i， g， k 或者 r 的设置方法。 再提醒一下，我们这里的 r 要选择正负半径，下面说一下他的注意事项， 对于 ijkij 来说啊，就是开始是中心间距，我们刚才生成这个 ij 来说啊，没有什么太多要注意的，因为他生成了圆弧，定义了起点，定义了终点，这个地方没有显示终点，和上面的值是一样的，就是 x 零万零，然后 定义的起点到中心的间距，所以他的圆弧是唯一的，不存在其他的定义或者注意事项。我们先走是这个圆弧， 他的定义是唯一的，不存在其他的圆弧的可能性。但是如果我们要生根 r， 就要有一些注意事情了。 刚才我们说啊，这边这里面有两个半径，一个是半径，一个是正负半径，他有什么区别呢？ 为什么我们刚才我强调要选择正负半径而不选择半径，我们可以试一下啊，我们选择半径， 我这里有一个做好图啊，通过 a 点到 b 点有两个圆弧，这两个圆弧呢，他的直径半径都是相同的，六十三点六四， 不同的是一个是小于一百八十度的小圆弧，也就是我们所说的猎弧，一个是大于一百八十度的圆弧，有五啊，我这里有两个做好的道路啊，一个是走上面的圆弧的大圆弧的，一个是走下面的小圆弧的，大家可以看一下他生成的程序啊， 大家可以看到这两个圆弧的程序是一模一样的，他的起点和终点也是一样的，就是说这两不管你是走外面那个走大的 u 湖或者小的猎， 他们身上的程序呢，是一模一样的，这样的话就会导致一个结果啊，系统判断不出来你是要走外面的大圆弧，还是要走下面的这个小圆弧，默认你的程序是走的小圆弧，而实际你的产品这个地方可能是外面的大圆弧，这样的话， 到这个到出现这种大圆壶的这个，呃，出现烟壶的时候，那个程序就会出错，产品就会报废，并且你查找程序时还很不容易发现它的原因，所以我们要记住啊，要选择正负半径，我们选择正负半径，大家可以看一下它生成的程序啊， 大家都会发现，可以看到一个是负的六十三点六四，一个是六十三点六四，我们现在机场都是根据正负号来判断你是要走大圆户和小圆户的，这样就不会出错。第二个注意事项哈， 不可以走全员，例如现在这个图啊，他的起点和终点都是这个圆点啊， 然后半径是 r， 起点和终点都是 r s 零 y 零，他的半径是直径是一百， 符合他要求的有多少啦？我打开这个图层，大家可以看到这些圆全部都符合这个要求，他的七点终点都可以是 s 零外零，然后他的直径都是一百，可以说有无数个圆，只要这些圆的圆形在这个蓝色圆的圆弧上，他的 直径是一百就都符合。现在我把机床定义这里，现在我在原户这里选择正负半径，然后这里选择 输出三百六十度全圆，并且不打断圆弧，大家可以看看他会生成什么样。这是我做好的一个全圆程序啊， 你会发现即使你选择数数二，它生成的也是，哎和接我刚才说了啊，符合，符合这个要求的就是起点和重点在同一个点，并且它的直径是一百的，有无数个圆，所以系统也不知道你要生成哪个圆弧，它会自动为你改成 ij。 所以这里如果我们要生成二，那么这里的对勾要关掉，就是容许输出三百六十度，全员要关掉。至于这里要不要打断，哪都没关系，即使你选择不打断，他也会默认你从一百八十度打断成两段， 还是这个走走这个圆的程序，他生存的程序就变成了两个圆，他默认一百八十度打断这个圆弧，因为你要输出是 r， 输出全圆是不可 可能的，所以他会自动的给你打断这个用户。如上次今天讲的内容啊，设置方法比较简单，但是注意事项需要留意，尤其是正负半径，这里一定不要选错了，选成半径，选成半径的话，如果你没有 你的圆弧都是小一百八十度的，那他不会出错，如果你的产品中圆弧有大于一百八十度的圆弧，就会出问题，所以这是我们特别要注意的啊。如上的讲座内容，感谢观看，如果觉得此视频帮助，欢迎点赞、转发评论，谢谢大家！

在有圆弧的图形中，我们还是很多兄弟，他的一个软件默认是一个 i k 输出，我们知道圆弧输出可以有 i k 圆输出，我们常规的是一共一个 r 输出，那么大家还是不知道怎么 更改我们的 ik， 我今天来大家讲一下，我们先来看一下我们这个程序，我们使用 g 幺，我们出一下程序看一下，比如说我们还是给他 o 一二三四，我们保存一下，我们看一下程序， 对吧？它这里的输出方式，我们看圆弧是 i k 输出的，有好多兄弟说 i k 输出不方便，然后它更改程序不方便，要改成 r 输出，那么怎么更改呢？我们选择我们的机床，找到我们的机床定义，点击绿色打对勾，然后这里我 我们点击我们的控制定义，然后就出来了，我们找这里控制器选项里面，我们找到圆弧，点击一下，然后圆心形式，我们现在默认是开始至中心距，我们点击一下，找到我们的半径，然后我们下面的打断形式，我们也可以更改一下，选 可以选不打断圆弧，或者说怎么打断，根据你的图纸一个要求去做一个打断，默认选择不打断圆弧，然后我们点击确定，点击确定，然后这里选择保存，我们再点击确定， 然后是我们看一下现在输出的，我们依然选择 g 幺，然后我们选择绿色打对勾，给他保存一个名字，比如说 o 一二三五，我们看一下，点击保存， 我们看一下这次出来的程序对不对，它就变成了我们的 r 输出，这就是 怎么从我们的 ik 输出改成 r 输出的一个方式，希望大家点赞收藏，然后不会的时候对着视频反复观看，直至学学会为主，谢谢大家。

怎样把圆弧的输出格式从 i k 格式改成阿格式的输出？这个问题是最近很多同行问的比较多的问题，那本期视频呢？就来跟大家讲一下怎么样子来设置才能让这个圆弧的输出格式变成阿格式的输出。 好，这里比如说我们加工这个圆弧，它输出的格式是 i k 的格式。第一步，点击机床，在机床这里点击机床定义，在机床定义弹出的对话框，选择确定， 然后再点击控制定义， 在控制定义这个对话框这里 找到圆弧，点击这个圆弧，然后把这里的平面的圆弧圆心的输出格式改成半径就可以了，在这个位置 给他切换成半径的输出格式，那么他输出的这个加工的程序的话，他就是一个啊的一个格式了。

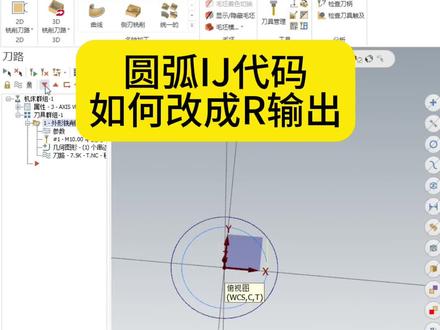

有的小伙伴需要将这个爱杰的代码把它给改成二代码，说他计算不识别 啊，我也没有遇到我这样的机床，你们遇到过没有啊？我们评论区来讨论一下吧。那么怎么改呢？很简单，点击机床定义，然后确定，然后再进到这里的控制定义啊，一定要机床定义，控制定义啊，不能直接控制定义啊。好，然后在这里有一个 半径来把它改过来，然后在这里有个不打断，把它打起来好，然后打勾确定，然后再保存，这边点个是确定 啊，这样改好了。改好了之后呢，我们点击击，然后处理，看看代码有没有改过来啊，我们要的是啊，不要爱杰啊，你看现在是按二十八来，你们觉得这个代码上机会不会有问题啊？会不会撞击啊？来评论区讨论一下吧。

我们在编写喜欢程序的时候，正常出来的后处理是这样有爱和接的，但有的机床呢？他执行爱结会报警，怎么办呢？我们把它全部改成啊，他如何更改呢？好，我们点击机床，点击机床定义确定，然后找到这里的控制定义， 然后找到圆，然后把这个开始啊，改成半径，三个都改一下吧。改成半径啊，然后保存一下，再确定，再确定，确定所有的全部确定，然后我们在计算后处理， 咱们现在可以看到它。是啊，是四点五了，看到吧，来学会的小伙伴点个收藏带走，不然哪天我把它删掉了，你也找不到了。

mastercom 如何更改用胡输出方式？这个后处理出来的程序 i k 输出如何替换成 i 输出？ 很多手边的小小伙伴就是看到这个 i k 输出，基本上就是看的不明白，看不懂，然后我们今天如何来把它替换成 i 输出，我们首先点击后处理，我们看一下这个程序， 我把它放大一下，看得更清楚一点，你看这里都是 i k i k， 这样圆弧都是 i k 来输出，那么我们如何来替换成 i 呢？ 首先我们点击机床，然后里面有一个机床定义，然后我们点击确定，然后这边有一个叫控制定义，我们点击确定， 然后我们找到圆弧，这里圆心的形式是开始至中心间距，那么我们把它替换成 替换成半径，我们选择半径，然后不打断圆弧，这里我们选择打断圆弧为一百八十度，然后我们点击确定，点击是， 然后这边有个保存，我们点击一下，然后我们点击确定，点击是，那么我们再来 后处理程序出来看一下， 那么你看我们这个程序全都是变成了一个 i 输出，这样我们的程序看着就非常的简洁，一看就明白了， 这就是 i k 如何替换成 i， 同样 i 替换成 i k 的话也是这样，我们点击机床，然后机床定义，点击确定， 然后我们点击控制定义，然后里面的圆弧，我们点击开始至中心间距， 然后圆弧选择不打断圆弧，然后点击确定，点击是这边点击保存，然后点击确定，点击是，那么我们再来看一下这个后处理出来 是不是一个 i k 来输出的， 我来放大给你们看一下啊，你看现在又是变成了一个 i k 来输出，所以这个就是我们 i k 和 i 输出的替换。如何替换？其实就是那么简单。 嗯，其实这个 i k 和 i 其实也都无所谓，因为现在的机船基本上都支持一个 i k 输出， 所以我们去不去替换它都无所谓，反倒 i k 的精度比 i 更精确一点，做出来更精确一点。 好了，今天就讲到这里，这就是今天讲的 i k 和 i 的替换，谢谢大家的收看。

最近好多网友私信我啊，私信我说什么了？机床走圆弧，输出的圆弧格式是 i j k， 他们的机器比较老，就说走挨着看要报警，就是说怎么去改成输出圆弧位正负二指， 那我们就讲一下啊，啊，他是二零一七，因为我二零一七没装，我就拿二零二三去演示啊，其设置方法是一样，首先在哪里去设置呢？ 我们点开这个上方有一个机床文件，机床点开这个控制定义啊，控制定义，控制定义里面有个圆弧，这里 把镜头放大一点啊，看一下这个圆弧里面，如果我们是力加，那么就是改这个 x y 平面啊，把这个它默认是这个 开始至中心距离，他这个输出的格式是那个 igk， 我们把这个选择正负半径，他输出的是二啊。 执行确定来，我们把这个程序变变好的，一个洗一个圆弧，我们输出一下，看一下是不是执行， 你看它输出的还是 i j i j 格式，但是说什么问题呢？那就是说 我们实际这个软件已经改好了，但是我们前面创建这个机机创群组没有更更新啊，我们把这个文件机创群组文件打开， 打开了以后我们选择这个机床的配备啊，配置机床，把这里面这个控制定义再改一下，因为之前程序已经编好了， 对吧？改好以后就我们把这个圆弧同样打开这里选择正负半径，确定确定再确定， ok， 我们再输出一下。 好，你看现在是不是输出格式，是后面是二，不是 i j k， 对吧？好，今天这个分享就到这里。

你知道吗？很早之前我都发布过这个方法，有的人居然还不会，有的机床不支持二输出，就要设置为开始之中心距离，不懂的赶紧点亮红心收藏吧！你学会了吗？

好，大家好啊，今天给大家 简单讲一下这个马斯科目。呃，后处理的时候呢？不输出这个圆弧，不输出这个勾和爱这个纸啊，我们改成这个普通的 r 圆弧，那我们来演示一下啊，现在我们画个线框，我就随 我们用这个默认的。啊，机床是用的默认的，我们来测试 套路，外形细小，我随便， 道具就费时吧，这里我都不设了。 好，那 我们输出程序试一下，大家可以看到 打开这个后处理呢，它用的是艾根勾来代替的，那如何恢复成这个 r 圆弧呢？我们来简单设置，实际上就是两步， 我们先打开这个机床。啊，这个机床这个地方打开以后呢，找到这个控制定义， 点开啊，点开以后呢，我们找到这个圆弧，这个地方有个圆弧点开，然后他会默认选择洗床。这我们把这个地方选成半径，这个地方选成半径， 下面这个地方依然是半径，那我们把这三个地方改为半径，然后点击保存，然后点击对勾。好，我把这个删掉， 嗯，删错了啊，好，我们继续用这个默认的后处理。 好，我们 人重新输出程序，替换掉刚才的。 好，我们现在打开一下，大家可以看到啊，这里已经变成 r 了。好，如果对你有帮助，记得点个赞，点个再看，谢谢大家。

有老铁问，不修改后处理，怎么修改圆弧 i 值变成二。

当机床遇到这类报警提示怎么办啊？程序上机后提示 e、 j、 k 错误，这时候只需要让程序输出二指即可。有的机床系统不支持 e、 j、 k 方式。首先新建一个机床文件，打开机床定义， 选择控制定义，找到圆弧并选择起床，这里的三个平面都设置为半径，然后依次打对确定即可。不懂就问一对一指导。

在这一张我们来介绍圆弧的输出，也就是机灵二， 那内定都是 iga k 的输出，那我们另外一种就是输出，是以啊也就是半径的方式， g 零二， x 多少， y 多少， r 多少。那这个修改方式，我们先开启一个我们的这个点 p u i 的后处理， 那如果我们为了要区分的话，我们也可以另存档案，另存 我们可以给予另外一个名字，底线啊 储存， 储存好了以后，我们来选取这一个 nc data 的这一个定义档， 那我们要改这一个圆弧的输出，我们找到 circular 底线 mrv 一在左边试窗这里， 那在这里就是他的整个圆弧输出这一个卧的，那我们可以把这一个 a 移到热头 ga 移到热色头 k 都拿掉，然后我们在这里 这个箭头按下去，我们来找到这一个啊，那他啊的方式有很多种，那我们选取啊，然后是圆弧的半径这一个， 然后我们选取加入这一个 word 好了以后，重点我们要在这里有一个参数，我们要特别设定以后才不会出状况。 我们在邮标已经在这里的时候，按滑鼠右键选取 editor 编辑，我们看到这一个 lid 就是以啊这个字缘来代替， 那它的运算式就是圆弧的半径，那在这里有一个重要的参数， m o， d， a， l 这个一般是 yes， 那在这里我们特别改成 no， 也就是当碰到同样的纸的时候也一样会输出。那我们举个例子， 如果以前像 z 零一， z 零这一个都是使用夜视的状态之下，我们来看一下我们的后处理， 在这里我们会看到这一个假设机灵的时候，然后下一个如果还是机灵的时候， 他这里会省略，包括这一个机衣也是一样，除非碰到同一个族群里面的这个机子，如果是不同的话，他就会出现， 那这一种的用法就是 m o， d a l 那一个参数是 yes 的时候他会 省略。如果在下一行这个不落口，这个下一行都是一样的时候，他会省略， 直到这一个新的一个同样这个群主的不同指出来，他才会出现。 那一般来讲我们的 i 跟追跟啊都是尽量让他都 会一次的显现，所以我们在这后处理这边的儿子或者 ijk， 我们在这个参数我们使用 no， 然后我们同意， 然后好了以后我们储存档案储存， 那我们进入右击，然后用这一个底线啊的后处理，我们产生出来，只要是一零二或者一零三走圆弧， 我们就可以出现这一个啊来取代我们的 ijk， 那我们这一张就介绍到这里。

一个字，绝。

在输出程序的时候有这个 i 和 k， 那这个要怎么办呢？很多朋友他是没有的，那是因为他的软件是我安装的，所以说没有的，我在安装软件的过程中加工这个外研 车销吧金车选择这边点下确定，点下确定， 找到控制定义这边，机床定义这边点一下确定，然后找到控制定义这边点两下 找到这个圆弧这个位置，这个位置给他改成半径的车起复合的话，这个位置就是这个位置也要给他改成半 半。技能点下确定，点确定，点确定，点确定， 然后后面我们输出的这个程序啊，这个的话是 r 的，不是刚 i 和 k 的。
