ansys稳态和瞬态的区别

大家好，今天我们来讲一下乐仿真里面的顺态和稳态， 那我们怎么去定义我们的顺态呢？损态，顾名思义就是我们的物理量在某个时间点上他所表现的数值啊，我们叫做损态， 那么每个时间点在我们乐纺针里面，他叫做时间布场，这每个布场里面他所体现的物理数值， 嗯，将这些离散的时间点连续起来，那么这就是一个水态的过程。打个比方，我们的雨滴下落的时候，刚开始的时候啊，他在我们的重力作用下，他的速度是加速的，那么 这个速度，这个物理量在刚开始的这个阶段，他就是顺态，那么当雨滴的主空气阻力和重力达到平衡的时候呢，他的速度也就达到了匀速，也就是不变，那么从达到匀速的那一刻，到雨滴下落到地面 这段时间，就是我们的速度物理量的一个稳态阶段。雨滴下落的过程中，他有两个阶段，一是顺态，后面转为稳态， 那我们的温度在我们的物体中传播啊，他其实也是一个顺态的过程，所以所有的物理量他一定是存在顺态的，但是他不一定存在稳态，稳态他其实也是顺态里面 的一种特殊情况，也就是我们的物理量随着时间的变化，他保持不变啊，就相对稳定。 那么接下来我会在弗洛耶夫第一漏房针里面去操作一下我们温度的水态过程。

带螺钉的装配体系统 hs 稳态强度仿真，今天我们给大家分享一个带螺钉的装配体系统静态强度仿真，在左边找到我们的静态结构，大家有说需要这个模型的话，可以在视频的左下角预约领取，通过这一方导入我们的模型，顺便对它进行刷新。双击下面的模型， 我们在网格处插入一个方法，将所有实体的网格类型，我们修改为四面体，那么生成第一个网格，网格相对粗糙，然后呢我们插入一个网格的存控制，那么选择为实体的方式，先将这两个块体进行网格上的一个加密， 加密成三毫米，然后呢我们继续进行网格的加密，主要针对我们这几个接触圆角，比如说像这个还有背面这个大小呢也是两 毫米，再度生成网格，这个是我们最终的网格情况，然后在我们静态结构处右击插入一个固定支撑，将我们背面的这几个螺钉孔 它进行一个固定，因为在 c e 当中，这几个呢是连接螺纹的，那么假设计这个孔呢是通过这个螺纹连接着它这个固定状态， 然后呢继续施加我们的固定支撑，那么就是我们底部的这四个面通过螺钉连接，那么也是固定的，然后呢施加一个地球的引力，选择方向为这个负 y 方向，然后呢再施加一个外力，比如这个力呢？ cd 大小，比如说我们输入六百牛方向，数值向下，那我们看一下接触部分，接触部分呢，首先第一个接触是这个体的这个面和这个面的接触， 它本身是一个金属，那我们选择这个摩擦的接触零点一五，剩下的摩擦参数呢？我们保持不动，那剩下的这些接触全部都做成默认的一个绑定接触。最后呢我们提交求解就可以了，我们看一下求解结果里边的这个变形以及他的这个应力， 我们右击评估一下，我看到总的变形量是零点一五，因为这个力呢是相对较大的，所以这个变形量稍微大一点， 看一下硬力，硬力是一百一十三点八八兆帕，那最大硬力在这，那这样的一个计算呢，主要是考验就是我们在装配体当中如何进行模型的简化，以及模型的一些这个调控和操作。那么这个案例我们就分享到这。

在 ncs 中小球冷却稳态热分析，大家好，今天给大家分享一个小球稳态热的一个仿真分析，由于小球模型和 我们的编辑条件均是对称的，可以选择八分之一的小区模型，这样的话我们可以减少他的计算量。首先我们打开窝问题软件，在工具箱中去找到稳态热分析模块，然后双击打开创建这样一个项目创建完成之后的话，首先我们要在几何模块来进行模型的导入， 选择文件夹下的模型进行导入，导入完成之后的话，双击 model 模块来进行其他分析的设置。 模块打开之后的话，我们要选择模型，然后右键去插入这样一个对称，在这个对称中的话，我们要去插入他的对称区域，那在这里我们需要三个对称， 这个对称区域插入完成之后的话，然后我们去选择相应的对称面，这里我们改成面的失去选项，然后的话选择相应的对称面，这样的话我们从上到下依次有序进行一个选择， 那这个选择完成之后的话，我们需要在对称的详细信息里面进行相应的设置， 在这里的话我们要输入他的重复数量为二，然后方法为一半，还需要去设置相应的一个容差，这里我们可以设置一一负三，下面的话都是同样的一个操作。 对称模型设置完成之后的话，接下来我们就可以进行网格划分了，我们选择网格模块， 然后右键取生成网格，这里的话我们可以对网格进行一个加密，我们在网格的详细信息里面找到尺寸调整，这里的分辨率，我们设置为四，然后选择网格，重新进行网格的生成，网格生成之后的话，接下来我们就可以定义他的边界条件了， 在轮胎热模块插入他的一个温度，那在这里的话，我们可以关掉他的网格显示，然后去选择这样一个内侧的面，我们点击应用，输入他的一个温度为一百度， 然后的话我们需要这样一个对流换热系数，我们选择小球的外表面输入他那个对流换热系数。边界条件定义完成之后的话，接下来 又可以进行求解了，我们选择求解方案，右键点击求解就可以了。求解完成之后的话，我们在求解方案下面插入他的一个温度，然后进行结果的评估，然后可以查看他的一个温度变化， 那在这里的话，我们可以通过抛面的显示进行他的一个内部结果的显示， 这个的话就是他的一个内部温度的分布。今天的案例的话就分享到这里，感谢大家的观看。

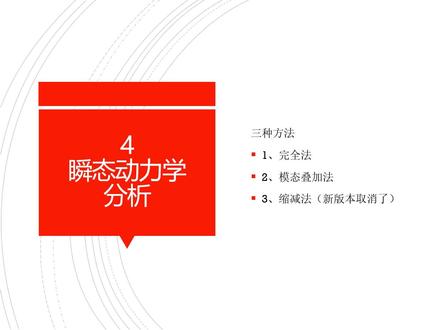

哈喽，大家好，我是王小胖老师，今天我们一起来学习一下利用 ances 来进行顺态动力学的分析方法，那么 ances 他提供了三种方法，叫完全法、模太叠加法和缩减法，跟写下分析呢差不多， 但是在安介是十八点二开始的，这个缩减法已经没有了，所以我们只只能找到完全法和模太叠加法。 然后因为我们这些书上啊，包括网上能收到的呢，他其实都是比较老的版本的，所以如果你装的是新版本的 a 现实，那么你你只能慢慢的自己摸索，所以我这边呢就提供了这样一个方法啊，大供大家参考。 这是他的提供的方法啊，简单了解一下这个，现在他这个缩减法呢，已经不提供了，然后 操作步骤呢，简单来说就这么多啊，前面的包括剑魔啊，剑魔问是完全一样的啊，包括什么是单元啊，材料啊，几何几何形状啊，网格啊等等，都是跟前面的完全一样。然后从第二步开始就不一样，第二步他需要有一个初始条件， 初始条件就对 t 等于零的时候，他的一些速度加速度到底是一个什么样子的，需要大家设置一下， 我们一会详细说，到时候再说啊。然后第三步呢就是求解。控制就是有些比如控制方面，这个应该跟时间载号差不多，跟或者说联系起来，到底怎么来设置他们之间的一个关系， 然后之后第五个就是求解，然后这里面如果这个窄后啊，是一个比较复杂的曲线啊，这里面会会就是三四五要重复这样一个过程， 最后就是查看结果，我们以这样一个力，简单的力气为力啊，就是一个悬臂梁，然后在 a 点呢，有像在 a 点作用了这样一个展赫，这个展赫的随时间变化，是这样子一个变化啊， 在零到零点五这个阶段是这个力呢，从零一直增加到二十二点五，然后第二个阶段从二十二点五降到了十。第三个阶段是一个跳跃函数，是一个跳阶跃函数吧，从十变到了零，然后然后呢就一直到一点五这样子，一个一个窄和一个过程 这种这种东西怎么来怎么来做呢？我们来试一下啊，我们先在这个 professor 里面把这个 structure 给它供上，然后前处理这个，这些都一样，所以我就稍微动作快一点啊，我们以雪碧量为例，材料，材料都是还是钢材吧，两百奇葩 不送笔。零点三，密度重要，这个密度一定要输的，千万不可以忘掉，动力分身器都是要有密度的。然后这个洁面量啊，雪碧梁的洁面我们用一个空心源，内径是三毫米，外径是五毫米， 然后是画剑魔，这个剑魔就比较简单了，就是一根直线啊，这个梁长度是两米啊，两米长， 嘿，然后是画网格，网格的话我们也简简单点啊，随便画一个画，他画成什么样就怎么样，好吧，这样就画了，我们剪可以看一下网格， 他呢大概就分了三份，我就就让他分三份吧。好吧，简单一点啊，我们只是留下这个流程，所以这个前面这个就完全压到此，前面是完全压的，那么后面就开始不一样了啊，我们给大家看一下，就是打造这个思路型，然后呢找到这个爱丽丝 tie， 就分析类型， 找到新建啊，新建 new， alice， alexis， 然后找到这个 transist transistor transcent， 对吧？第四个这个就是损态分析，点击 ok 这，然后出现这个对话框，就损胎分析对号，他就提供了。三啊，我们刚刚说有三种方法，对吧？但是我这个版本是十八点二，他只有两个版本，有两个方法，一个叫 fu， 一个叫摩泰迪加法，我们用的是 fu 这个， 因为我们要如果选这个模态叠加法的话，首先要进行模态分析，把模态分析的结果给他算完，然后再导入到这个损态分析里面才可以做。我们简单一点啊，直接用 for 就是第一种方法，也是默认的方法， ok， 完了之后，然后我们应该要干嘛呢？设置初始条件啊，初始条件在哪设置呢？ fine loader apply 设置，就是其实就是添加一个数字，就像出 apply 下面有一个引力小 condition。 第三个啊，引力小肯定型，我们先可以看一下 let's， 哦，就是本来列车现在目前来讲是没有任何引力小肯定性的 啊，没有任何东西了，那么我们设置呢，就是这个的发音，然后这里面我就是我们现在这个悬壁梁吧，所以出水状态这里这这四个节点他都是全部固定的，全部啊，不叫固定吗？就是 你看一下第二个空，就是引力小白有 df， 其实他的位移，初始状态的位移和初始状态的速度，我们他都是零， 而且如果一般情况下，如果你这个都是零的话，其实他默认就是零，所以这一步可以不操作啊， 我为了演示一下，就操作一下这处置状态，然后还有一个边界条件，就是什么呢？我们的右边啊，左边他是一个固定制作，对吧？啊？固定的约束，所以他要把这个奥迪 uf 全部给他写上，就是左边这个点是完全固定的。 好，接下来就是这个载后了，我们再来看一下这个载后的时间历程，零到二十二点五，二十二点五到十十直接降下来， 那么我们刚刚设置的这个初始状态呢？其实就相当于对应的，我们这个是注标原点，所以我们这里面，你看这里面有分生成几段，一就一个上升段，一个下降段，一个一个这个接月段，就是那个直接降从十降到零的这个段一共有相当于有一共有三个段， 三段，所以我们要建三个分析部，第一个分析部就是从相当于从零到二十二点五这样一个部，这样一个部，那么这个部因为他是一个线性变化的啊。我们来看一下 第一个第一个步是零到二十二点五，那么在这里面要首先要有个时间，这个是零点五，对吧？这个零点五在哪设置呢？我们只要找到爱的是 type， 找到这个十六星 ctrl 就是计算控制这一块 出现这个对话框，一般来讲我们用第一个默认的这个麦斯克这个对话在这里面设置就行了。现在我们看刚刚说对应的这个第一个阶段对应的时间是零点五，我们就给他设成零点五， 然后这个东西如果一般情况就是我们就是认为是这个变，就是什么，就是小位移的，就不是什么大变形，是变形非常 强大的一种啊，小位移的情况下，然后这个里面呢，我们用他这个有两个选择的，一个是就是 number 上上，不是就是他这个分析的，其实就是迭代里面的一些算法吧，就分析到底让他算多少步，或者呢？让他有个时间，给一个时间增量， 我们就给个时间质量吧，就零点零一，好吧，给个时间质量零点零一， 然后这里面我们把用这个默认的啊，就是这个奥特曼就自动的一个时间增量，自动的一个时间这个时间这个零点零一，其实相当于他的一个 初始直吧，或者一个一个设定值啊，因为如果你完全自动的话，你也不好，对吧？肯定有一个初初始初始直的一个一样一样一个东西啊。然后还有这个输出的这个一块叫 rider item to result fire， 就是输出的时候我们让他干嘛呢？我们让他输出的多一点，就是他每一个分析止步 substab 都给他输出 and 等于一， 这是第一个 basic 这个框里面，然后在这个 transistor 里面也可以选我们刚刚刚刚的第一个记分析部，刚刚是从零到零点五，这个时间是零到零点五，然后力呢？是从零到二十二点五，对吧？所以它不是一个跳跃函数，它是个 rampard ramp 的揉脸，所以我们要把这个点给他点上，然后这边啊单品这个，这个是阻力，这一块有阿法阻力和白塔阻力，对吧？啊？质量质量，这个阻力呢？我们默认为零，然后这个刚度阻力我们给他设置一下，就零点零二，这个阻力就根据实际条 条件算的啊，我们这里面就讲四十零点零啊，然后其他的这些东西我们全部不管他啊，包括这一款这个飞仙星的，高级飞仙星的我们都不管他，这样我们这个第一个分析分析部的这个时间项就设置完了， 时间设置完了，我们这个力的大小还没有设置，对吧？所以我们要在这个力的大小里面啊，得放下漏的转过去， 在这个这个其实跟净理学分析的加力的步骤完全一样，但是架的是外方向，三十啊，二十二点五，二十二点五， 这个是第一个分析止步啊，不叫分析补止吧，就第一个分析部就 stap one 就完了。那么这里完了之后你要要算一下，或者呢？是就是有两种方法， 一种就是直接点数，然后卡润特 as， 就是就是计算，就是算一次，相当于从第一个分析直播从零到零点五这个时间段他就算了一下。另外种你这里也可以不管他，先不管他在还就是在这个，嗯， low 的 就是 load， step up 就是在后部这个选项里面可以设置，就这个字 right， load 就是 right l s 就是从这里面可以可以设置，比如说我们刚开始第一个吧， step one， 对吧？所以我们说这个 s 速度一，然后就就相当于暂存一下 啊，还有刚刚说了这个这一款啊，奥特普的 ctrl 也可以设置一下，就是输出的结果的时候，我们要让他就输出的多一点，就是 every， 就每一个分析止步呢，都要是都要输出一下，这样 输出的结果多一点啊，这选择为一 f 里就是每一个分析我们都要分析好点， ok， 我们现在用的是这个方法，就直接用 carry l s， 就直接就是第一个窄头布设，设置完了之后我们递交计算此路行驶到 这个第一个在售在后部，完了啊，然后第二个在后部，先在先，不要着急看结果啊。然后是第二个在后部，我们根据重复一下刚刚的过程，就是找到爱丽丝 type， 找到十六星 control， 现在这个时间应该是一了，对吧？到一了 其他东西我们可以都不动，他都不动的。第二个分析部啊，第二个分析部是我们再看一下这个 ppt 啊，是从二十二点五到十，对吧？他也是一个连续变化的，也是一个连续变化的啊， 到一时间是到一，这个这个什么时间增量啊什么的都不管，都不变。这里面呢，他也是个连续变啊，所以还是 ramp 总结什么呢？肯定不会变啊，所以这个给他点， ok， 然后载盒里面他要变成了是十，对吧？所以我们先，我们先把原来的这个二十二点五给他，先给他删掉啊， 重新给他加上一个十 十， ok， 然后其他的，嗯，这些其实刚刚如果你设置完了之后，这 都不变了，就还是保存原来的设置，就是这个输出的时候，是每个分每个分析部都输出的，然后呢？ ry 错误了，直接就错误了，这是第二个分析部，第二个分析部求解又结束，然后就是第三个分析部，从十，从十降到降，降到零的开始得 重，再重复一遍啊。第三个分析部的话有个不一样的地方是什么呢？先先说时间啊，时间是是一点五，对吧？ 时间是一点五，这个时间都不变，不一样的地方是什么？他是不是连续变化的，而是这个 step 的就是节约变化跳跃函数啊，所以要选择这个 stepped loading， 其他的东西都不变。 ok， 然后窄号，因为第第呃 呃，就是第三个分期，会是送十遍话到零吗？所以这个整个过程，其实因为刚我们选的这个 step 啊，就是一个借阅函数，所以这个力呢，是从这第三个里面，相当于这个力呢，是已经是等于零了，所以我们也必须要把这个力给它删掉。 ok， 然后顺便检查一下这个输出是不是还是这个一啊？ ok， 没问题，然后点 carrant 计算， ok， 这样的话我们这三个分析部就全设置完了，并且计算，并且计算结束，我们就可以看结果了啊， 点击这个 times time history 这个后处理这个模块啊，自动出现这个对话框，他默认的已经有这个 time 在这在里面了啊，时间线已经在里 里面了，那么我们需要增加一个变量，对吧？增加的是外方向的位移吧，就这个，就这个点啊，右边这个点， 然后怎么看图形呢？点这个，这个跟前面都差不多了，这个就是我们这个悬壁梁右边受到这样一个窄和撞击的时候，他的一个变化曲线 啊，可以看到从零开始这个位移啊，从零开始，刚开始，从从零到零点五的时候，零啊，零到零点五，零点五，这最应该是最高点吧， 这时候这个力呢，从一零变到了二十二点五，然后第二个阶段到一的时候，这里面就开始有震荡了，因为有阻力存在啊，有震荡，然后这个力呢也变小了，所以这个最大指呢也变小了一点。第三个阶段有 我节约函数啊，直接就给他力力，也就力就直接相当于直接把力给他撤掉了。第三个阶段是直接把力撤掉，然后他就相当于一个自由的自由这样子来回震荡。我们现在算的时间是算到一点，如果你是算的时间更长一点的话，这个这个曲线会慢慢的震荡，震荡，震荡，震荡趋向于零， 因为有阻力的存在肯定是最后是趋向于零的。好，我们来继续看一下，就是他的变整体的变形图是什么样子的呢？ 啊？那么现在这个在时间历程下面，我们只能说是看某一个点，他的一个位移，或者什么应力啊什么的，他随时间变化的一个一个东西，对吧？其实动力学分，其实在动力学里面最关心的还是他这个位移啊，所以我们这输出的都是位移曲线，那么在整体来看我们怎么。

万象节传动 ncs 顺泰动力学分析，大家好，今天给大家带来一个万象节的生态动力学仿真分析。首先我们打开我本期软件，然后在分析系统中找到生态动力学，双击打开，首先的话我们这个模块中进行一个几何模型的导入， 然后点击打开，接下来我们双击 model 模块来进行网格系统的一些设置。 模块打开之后的话，首先我们看一下几何结构里面，这里的话可以将这个基座将其设置成刚性体，材料的话保持默认的只有刚材料，然后在连接里面就要删除软件自动生成的接触， 接下来的话我们要进行一个网格的划分，将尺寸调整中的分辨率设置为四右 键点击生成网格。网格生成之后的话，接下来进行一个连接关系的创建，这里的话我们可以按照顺序从上往下依次进行创建，选择连接负几合体对几合体的规定负， 然后的话选择这个内孔面，然后点击应用，接下来我们再选择这个外圆柱面作为移动面，接下来的话我们要再创建这样一个回转服， 选择这个内口面作为参考面，再选择它的外圆柱面作为移动面。 然后接下来就是一个万向节和十字轴的转动负，那这里有两个，我们可以创建 两个回转负，选择这两个内孔面，然后点击应用，然后再选择十字轴的两个外圆轴面， 点击应用。然后第二个的话也是先选择它的内口面，然后点击应用，我们再去选择下面的十字轴， 那接下来的话还有一个万向节相对于底座的一个转动负，选择几何体对几何体的回转负， 然后再选择个机组它的外圆柱面点击应用，然后再选择这个万响节的它的内孔，面 对这个底座的话可以做一个固定负，选择，对地固定 连接关系创建完成之后的话，接下来在这个分析设置里面进行一个设置，可以通过子步的方式进行定义，可以定义初始子步为十，最小子步为十，最大子步为五十。我们去插入这样一个连接负载和， 那这里的话我们选择这样一个回转负啊，这个类型的话，选择角度给他一个九十度的旋转，然后我们点击求解， 求解完成之后的话选择求解方案，右键点击插入变形，然后再插入一个应力，选择求解方案， 右键点击评估所有结果，可以查看一下变形的结果，这里的话可以在显示里面去关掉它的一个线框显示。接下来我们播放一下变形动画， 再查看一下他的一个等效应力的动画，那么这个案例的话就分享到这里，感谢大家的观看。

快速反向机构 ncs 顺泰动力学分析今天给大家带来一个快速反向机构的顺泰动力学纺织分析。打开我奔驰软件，在工具箱中找到顺泰动力学模块，双击打开。打开此项目之后，首先我们选择几何模块，右键导入我们的几何模型， 模型导入完成之后，我们接下来再双击猫的模块，打开这个模块之后的话，首先我们观察一下我们几何模型主要有四部分组成，有底板、圆盘，带有导杆的这样一个齿轮以及我们的齿条。 接下来我们使用的是软件默认的结构钢材料，在进行连接关系的创建，可以按照能量输入和输出的方式进行创建。首先给于这样一个底板进行一个固定的约束，在创建底板和圆盘之间的转动负，再去创建圆盘 和这样一个滑块之间转动负，分别去创建导杆和滑块之间的这两个移动负。 接下来就是齿轮相对于这样一个底板之间的转动负，以及齿条相对于底板之间的移动负。最后的话还要创建齿轮和齿条之间的摩擦接触，这里我们设置的摩擦系数为零点一五。 上述连接关系创建完成之后，接下来需要进行网格的划分，在这里的话主要对重要的受力区域，比如说齿轮和齿条的齿面上进行了网格的细化。网格划分完成之后，接下来我们进行求解部分， 先设定了这样一个一秒的分析时间，打开自动时间增量步，接下来我们要创建编辑条件，插入这样一个运动负载盒，通过施加转动角度的方式给他施加 一个驱动，最后就可以进行一个求解，求解完成之后可以查看一下他的一个变形和阴历的结果，那在这里可以播放一下他的一个变形的动画，然后再去看一下等效阴历的一个情况。今天的案例的话就分享到这里，咱们下期再见。

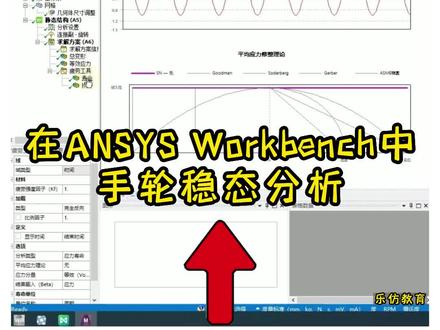

在 nsis workbench 中手轮稳态分析，大家好，今天给大家分享一个简易的手轮转动的案例，人体的设置呢，就会简单重点来关注手轮关键位置处的硬力状态以及其 寿命结果以及损伤结果。首先打开沃克奔驰软件，在系统组件当中找到纪律穴，分析某块 statics dragster， 双击进行插入，右击鼠标 导入我们所要分析的模型，之后我们双击进入猫斗模块，猫斗中后材料设置选用默认的结构钢即可。由于只有一个单独的模型，所以软件他不会自动生成人际关系，所以我们需要右击模型。 插入一个连接，之后点击连接在上方的连接副，这里放进两组提对题的回转复放。进好了之后， 对于第一个转动负，选择内表面点击应用，将这里的扭转钢度随便输入一个数值来模拟手轮转动时候所受到的一个扭转阻力，输入两千牛行米。对于第二个转动负的话，选择手柄，这里 点击应用。这里需要注意的是，转动副的转动中心与第一个转动副的转动中心是一致的，现在的话是以这个把手的几何中心为转动副，所以说坐标系我们需要做一定的转换，点击这里的参考坐标系带，点击 转动中心，可以将坐标系从手柄这里移动到转动中心，然后我们点击应用，这样的话这个两个转动负创建成功了。连接关系设置好了之后，有一个网格划分，插入一个 seizing， 尺寸调整 之后我们选择整个手轮，之后我们将粘原尺寸更改为三，之后我们右击进行网格的生成，网格划分好了之后，我们进行载合和约束的设置， 插入一个 drowton， 也就是直接复载盒之后这里选择手轮处的转动负， 因为在创建连接关系的时候，在这里的转动中心设置了对地的转动负，所以说这里的约束就不需要再创建了，只需要创建一个招人的 log 就可以了。之后转动类型选择旋转脚步， 由于网格比较少，这里的转动角度大一点，四十五度，这样的话整体的一个设置设置完成了之后，我们在求解方案，这里插入变形 以及应力右击求解方案进行求解，求解完成之后可以看一下变形的一个动画， 大家可以看到整个手轮在转动过程中由内向外膨胀的一个趋势，相信大家应该也遇到过类似的问题，引起这种情况的原因呢，是我们没有打开分析设置当中的大变性开关，将大变性开关打开，进行第二次的求解。 修剪完成之后，我们再看一下总变形情况，在打开大变形开关之后，没有出现模型的一个膨胀 模型，整体的一个变形趋势由外到内依次减小和实际。再来看一下阴历情况，阴历较大值分布在把手洁面突变处以及靠近把手的连接处，人体趋势啊非常符合实际的。之后我们可以右击纠结方案， 插入疲劳工具之后，我们插入寿命以及损坏，我们右击进行评估，我们先看一下寿命结果，大家可以看到寿命较小的位置，不是引力较大的位置处，可以对比看一下， 而损伤结果的话，它是与寿命结果的云途一致，只不过左上方的住址有一定的变化。疲劳工具这里还有其他的一处处理结果，大家也可以试着插入秋季摸索一下。今天的分享就到这里结束了，谢谢大家。

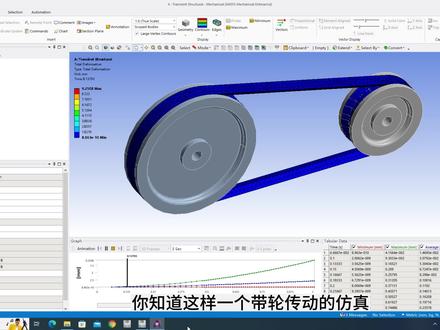

你知道这样一个代轮传动的仿真在 ansis workbanch 中是如何实现的吗？接下来跟着我一起了解一下吧，需要模型的小伙伴可以免费找我领取哦！打开我们的 ansis workbanch 软件，在分析系统中 找到顺泰动力学模块，双击创建一个顺泰的分析项目。我们选择几何模块，右键点击导入几何模型， 然后选择几何模型，点击打开。接下来我们需要给皮带创建一个橡胶材料， 在这里我们选择 ns 自带的材料库，然后在这里我们去找到材料库中的显示材料，在显示材料中我们需要对材料进行选择，我们选择 rover， 点击后面的加号 来添加这样一个橡胶材料，然后我们再关掉材料库，这样我们的橡胶材料就添加到分析系统中了。接下来关掉材料模块， 然后双击打开猫斗模块。首先我们找到猫斗模块，然后将组件展开，我们选择两个代轮，然后在他的刚度行为下面将其改成刚性体，然后我们要赋予皮带一个橡胶材料。 接下来我们再创建连接关系，在这里我们把接触关系展开，那在这里软件已经默认创建了他们之间的绑定接触，这里我们就不需要再手动去创建。 我们选择两个接触，右键点击反转，将目标面和接触面进行一个反转， 然后接下来将他们的类型更改为摩擦接触，摩擦系数大小设置为零点二。接下来进行网格划分，那在这里我们需要对代轮进行网格尺寸的把控， 我们选择代轮，然后输入他的单元尺寸二点五毫米，那同时我们也需要对代轮接触位置进行网格尺寸的控制， 点击应用单元尺寸同样设置为二点五毫米，然后选择右键点击生成网格。 网格生成之后，接下来我们再进行分析的设置，在这里保持默认的分析时间为一秒，然后我们通过子步的方式来进行创建， 这里我们输入初始的子步数量为十五，最小子步数量为十，最大子步数量为一百，这里子步的数量大家可以根据实际情况进行合理的调整。然后我们要去创建一下运动步，在这里我们去选择连接，在菜单栏里面找到体对地的转动步， 然后分别给大代轮和小代轮创建这样一个对地的转动户，我们选择代轮的内孔面，然后点击应用，接下来将网格进行更新，然后进行边界条件的设定，我们选择创建一个 draw to load， 然后接下来我们去选择一个转动付，输入转速的大小为零点五弧度每秒，让他进行一个斜坡加载。设置完成之后我们就可以到求减 模块，右键点击求解，接下来我们就等待他进行计算，那最终求解完成之后的话，我们可以在后处理结果中插入变形结果以及他的应变结果， 还有等效应力的结果，右键点击评估所有结果，我们来查看一下最后的后处理结果，首先看一下他的一个变形的情况，然后我们再看一下他的等效应变 以及他的等效应力的一个求解结果，那么今天的案例就分享到这里，你学会了吗？
