今天我们来讲一下关于德利西亚我们 em 六零这个小型变频器的面板上方的按钮的含义，以及我们如何调整他的啊变频输出。那么首先我们来看一下他的控制面板，那么在控制面板上方呢，会有这些按钮，我们从左往右依次介绍，那么左侧呢为末端按键，也就是我们的 菜单按键，我们在调节变频的时候啊，需要进入到他的通道号来进行调整他的参数，那么我们左侧这个按键呢，就是他的啊进去通道的这样一个菜单按键。好，那么右侧这个呢为我们的 ntr 键，就是我们可以理解为确认按键， 那么这个按键呢，就是比如说现在我们进入到 p 零零零，那么这样一个通道，我们要想改这个参数的话，按下确认。好，那么这个呢我们就可以对他进行更改这里边的参数，当然默认值呢，比如说唯一啊，好，那我们再来 说一下下方的这几个按钮，那么这两个呢为他的啊加减翻页这样一个功能，那比如说现在呢，我们 p 零零零，那么这个通道呢啊默认值为一，比如说现在我们想改他的数值， 当然现在呢大家能看到就是我们改不了，因为默认啊，他就是一，这个是改不动的。好，那么再返回到主菜单。好，那么现在呢，我们按一下上这个按键，大家能看到我们通道号呢，就由零零零切换到零零一了。好，那么比如再按就切到零零二。 好，那么当我们进入到零点二之后，按下确认，同样他的默认值也是为零啊，那么有有有的这个同志啊，肯定要问， 那 p 零零零二这个通道号代表什么含义呢？那么因为啊，我们每款的变频器啊，它的啊参数都不一样，所以呢，这里我们建议啊，大家在拿到变频器之后呢，要对照着参数表来去 去进行调整好，那么比如说我们这款零零二呢，是用来调整他的操作模式的啊，那么我们比如说零默认的是面板控制，如果说我们要想啊，调到他的外部端子进行控制的话，我们必须要给他个一好，那么这样的话，我们按下确认按钮 啊，那么他呢就可以由我们面板的控制来转变成我们的端的控制。好，我们再来说一下，那么右侧这个，右侧这个呢，就是我们的往右侧翻页转移功能，比如说我们同样切换到这里，他能看到 啊，我们闪烁的指灯呢，在最右侧，我们往左翻，那么他就可以可以啊跳到左侧啊，那么我们就可以分别来调整他的参数了。好，那么这是这个，那我们再来看一下上方这个，上方这个呢勾勾机啊，那么这个按钮呢，是我们点动的按钮啊，那么当然呢，有的变频器有这个按钮，有的没有哈， 好，那么勾进呢为点动，比如说现在我按下这个按钮，大家能看到当前我们变频器啊，哎，就已经出现一个数值，那么说明啊，当前我们变频器正在以两赫兹的方式啊进行输出。好，那么现在把它松开，哎，他就停掉了， 那么所以呢，这个就相当于我们普通的点动操作一样好，按下去工作，松开停止，右侧这两个呢就显示键了，那么这个 run 按键呢，就是我们启动按钮啊，那么现在按下启动按钮 啊，大家能看到，那么这个旋钮呢？哎，现在他是啊处于零赫兹啊这样一个状态，那么由于我们啊刚刚已经调过他的通道号了哈，我们 操作的时候呢，是以外部来控制的频率，所以现在我们在调整他的频率的话，那就没有用了。好，那么现在呢，我们给他停掉，好，停掉之后呢，他就会有我们的啊赫兹的 这样一个啊指示状态啊，变为我们电压的一种指示状态。好，那么上方这个旋钮主要是干什么的呢？它主要是用来给我们的啊，变频器啊来进行啊这样一个调节频率的。

得利希变频器 em 六零系列改外部端子控制。首先我们先找到 p 零杠零，零杠零三，然后点击确认进入， 把里边的值设置为一，然后点击确认，设置好以后，我们现在找到端子第一，短接第一 和 com 端子，然后就能启动变频器了。第一，然后短接一下 com 启动，现在变频器就启动了，一短接松开变频器停止。

德力西变频器恒压供水设置有意思，他居然有隐藏的参数，跟我一起来看一看。 先是进行出厂设置， p 五点零一九设置为一零一，他是一个功能，红模式恒压供水，单单泵恒压供水模式 p 零点零点零三是运行控制通道选择端子， p 零零四是默认的 pid， 因为它是红模式， p 四点零零也是默认， p 四点零一默认， p 四点零二也是默认， p 四点零四默认的是一千，如果是一点六兆发的表，我们选择一千六。下面这 两个参数就很有意思了， p 三点二点二四，这个说明书找到的是其他的功能，他实际上是默认的是供水参数，包括三点杠二点二五。 我们现在频率，我们把压力调上去，频率一直开始降，当他降到十赫兹的时候，他就不再往下降了。延时时间我们设置的是八秒，时间到了他也不往下降， 要设置一个 p 零点零幺零下线频率运行模式我们需要设定为二零速运行，他才能到 零赫兹。说明书上有一个可以设置三待机，但是设置了是不管用的。 现在看一下，频率往下降降到十赫兹以下的时候，他会经过延时变为零赫兹，但是变频器没有休眠，运行指示灯还在亮，变频器还会有很低的输出电压。 这是不是版本的问题， 搞不懂。完整版参数在结尾，谢谢收看，欢迎点赞！

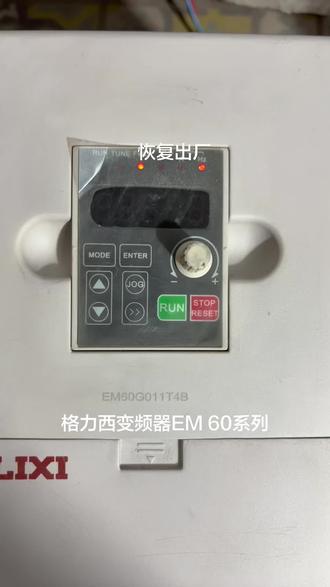

格力吸变频器 em 六零系列恢复出厂设置。首先我们先找到 mode 键，找到 p 五杠零杠幺九，现在是二零，我们下一键幺九，然后点击到安特确认进入， 然后输入数字十九，我们增加数字十七，十八，十九，好，然后点击确认键，等待恢复出厂设置。 好，现在已经恢复完成了，我们再点一下这个好，现在是五十赫兹，我们调低频率， 然后启动一下看看，现在就已经恢复成原厂设置了。

dc 变频器 em 六零系列更改加减速时间，首先我们按 mode 键找到 p 零杠幺幺，这是加速时间，幺二是减速时间。然后我们点击确认， 它默认是二十秒启动，我们现在改已经改成了两秒，两秒以后我们先启动看一下，看启动比较快就起来了。停止，我们现在把时间给它加长， 我们把它加长，嗯，让它恢复成二十， 嗯，好，恢复成二十，点击一下确认， 现在我们再启动一下，它就起动时间比较慢。

接下来给大家介绍一下多段数控制的接线和参数设置，那么多段数采用的有两段数跟三段数，我们先以两段数来举例啊，那么两段数的话，我们可以用一个 通开关信号通根断可以实现两种速度的切换，或者是用两个通断信信号也可以实现两种速度切换啊，那么我们先讲用一个信号的切换， 那么用一个信号切换的时候，我把这个开关呢接在这个 di 三跟 com 这个端子上啊，因为默认的是吧， di 三是一个多段数一的信号， 那么通过这个 d i 三端着通断可以实现两种速度切换，那么接线的话就接一个信号的常开点啊，接到 d i 三跟 c o m 参数设置，首先频率给定 p 零零零四，设置成六，多段数控制啊，然后呢对应的这个接的 d i 三这个 端子参数是 p 二零零二啊，前面讲过他是零九，是末日多段数，那么这个参数就不用改了啊，返回，那么需要改的是呢，呃，频率大小通根段有两种状态，那么在 断开状态下对应的参数呢？是 p 三零零三啊，假设我们需要第一处是十赫兹，这边呢，因为设置的是频率的百分比，十赫兹的话就是百分之二十啊，确认保存。然后呢另一段速度呢，是接通的状态，接通的状态对应的参数代码是三零零五，然后按确认，假设我需要 四十赫兹，那么这里面就设置成八十，百分之八十啊，就是四十赫兹，确认保存好，这样的话，我看初始状态下他已经有个十赫兹，因为现在是断开状态啊，如果我给他接通，那么评论就变成四十赫兹，这样的话可以通过一个开关效的接通跟断开实现两种速度 切换。好，然后他如果是需要用两个按钮来两个开关信号来控制通断的，那我们再接一个开关，把它接在 ds 跟 com 上面，因为 ds 默认的他也是一个多段数啊，对应的参数代码是二零零三， 他默认是死死的话是多段数二啊，那么这个时候如果是两个信号的话，一般情况下是一个信号有效，一个一个速度，第二个信号有效另外一个速度啊，那么对应的参数前面讲的这个如果是断开状态下，他不需要速度的话，那么我们把这个三零零三归零 啊，如果两个信号都不小的时候是没有的，那么给他归零。然后呢？三零零五，还是前面说的这个，呃，其中一个像，比如说我现在是把它改一下啊，改成三十赫兹， 我们抢到百分之六十啊。然后呢 dic 这个端子他对应的这个参数呢？是三零零七啊，如果我需要五十赫兹，那么是百分之百确认退出啊，这个时候可以通过两个端子 呃状态来切换，比如说这个低速的接通啊，他就是三十赫兹关断就归零啊，高速这个段子接通他就是五十赫兹关断就是零。好，今天讲解就到这里。

现在分享一下得利希变频器参数怎么设置， 还有它的操作面板是怎么操作的？我们现在这一个是一个菜单键 mod 进入的参数组答案键， 然后这一个就是一个确认键 enter， 这个上下是这一参数加减操作， 然后这个是点动 g o g 点动是运行要进入参数组呢？还是按这个模式键默了可以进入参数组， 然后这个是零号参数组，哎，再按确认键 enter 就 可以修改， 修改完成就按 enter 确定就可以了。

德力西变频器用按钮来启停，完整视频来了，现在按动按钮是没有反应的，通过面板上可以启停。我们先进行一个设置， p 二点零零是 di 一端子，他默认的是一正转，这个我们不要调，不用调整，我们需要调整是 di 三的端子，也就是 p 二点零零二设置为三三限制， 接下来要设置 p 二点零幺幺调为三限制。 参数。调完了我们来试一下，看这种三线制的接法比较常用，还有另外 一种接法，再次就不再详述。 这是我们按动按钮还是没有反应啊，看来哪里没有设置。对， 这是他的命令通道，应该设置为端子通道，也就是 p 零点零零三设置为一端子。 都调好以后，我们再按启动按钮试一下。 好了，现在 按下变频器马上就要开始运行了，按下停止键，变频器停止运行。 他的具体接线就是启动按钮，用的是常开常开触点，接的就是绿色的常开触点，停止按钮接的是常闭触点。 启动按钮接 d i。 一停止按钮接 d i。 三公共端公共线，这根蓝色的线是接。 com 更多变频器使用以及选型可以评论区留言，谢谢收看，欢迎点赞收藏！

大家好，今天给大家介绍一下三线式控制变频器启停的接线跟参数设置。那么首先我们要找两个按钮啊，一般三线式都是用按钮来控制的啊，那么常开的启动按钮接变频器的 die 跟 com 啊，因为默认 die 是运行信号 长臂的停止按钮，任意接一个 di 端子，那么我们现在接在 di 二上面啊，如果还需要停反转的话啊，我们再加一个反转的常开按钮接 di 端子啊，我们可以把反转的接到 di 二，因为默认 di 二是反转啊，这边因为我们现在没有接反转啊，所以说把停止的这个接到了 di 二， 那么控制线接接完了之后就是参数设置，定义 di 端子功能那个参数啊，那么参数 p 二零零零默认是正转啊，记得这个敞开启动按钮， 那么不不不，改它二零零幺是第二端子，刚才讲的这个是需要改成三线式控制啊，默认式反转要把它改成三线式控制保存。然后呢，还有一个控制方式二零幺幺默认是两线式啊，要把它改成二三线式控制方式啊， 端子控制功能改完了之后呢，再把启动方式 p 零零零三 设置成一，保存退出啊，这个时候我们可以通过按钮来控制，点一下启动按钮并点击它就运行啊，然后呢点一下停止按钮，点点就停机啊，这个就是三线式控制的接线跟参数。

大家好，下面我设置一个参数来紧要说明一下每个按键的操作。首先按键盘 mode 进入参数，那么可以看到最后一位数字在闪烁，当前闪烁的数字是可以修改的，比如说我想要改前面这一位，需要先按这个移位键 让他闪烁，那么比如说我先调到五 p 五，不要恢复出厂值，调到后面这个中间那个零散，把他移过去五零幺，再移位接到最后一个零散 给他加到九。然后呢按按他键确认，确认之后显示三个零啊也闪烁的字才可以修改，那么我给他调到零零九， 当然如果改出来，你们可以向下剪，向上直加，然后按按特键保存好参数，完成之后按模特键退出。

大家好，我是吴亚勇，今天给大家分享一下德利西变频器 c h 起升系列，在起重机这一块应用第三种调试，这是一个控制三吨葫芦的葫芦控制箱，然后起升用的是 c h 系列的利息变频器。下面进入调试，先找到 p 零零三这一个这一个选项，进入之后，然后选择一，改为段子控制， 现在进入 p 零零四这一个进入这一个选项是一个多段组控制，咱们调到呃六，这是一多段组，下一步是找一个那个加减速的这一个方式，然后下一步是调这一个加减速时间，首先找到 p 零，然后杠十一这个进入，把这一个呃这是加速时间，调为三秒， 好，确定。然后再下一步是调减速时间，呃 p 零，然后杠十二的一个进入，这一个也调为三秒， 好，设置完成。然后接下来是调呃移速的速度，就是一档进入之后他这个显示不是赫兹，而是百分比，咱调为百分之四十，呃 p， 再往后是三零五，然后进入再一个百分比，咱把它调为满满，频率就是一百。 好，下一步是调找到这一个电机类型， p 五二零零，进入之后选择一，这是一个锥形电机，好，设置完之后再往后是找 p 五二零二这一个是爆炸这个松炸频率，把这一个调为零。 啊，之所以调为零，是因为锥形电机他不像软呃外外系列电机，他有爆炸，然后这一个是锥形，他是一个呃，属于是物理制动吧，所以调为零。再往后是五二零四这一个参数，这是一 个爆炸的搜查时间，把这一个也调为零，追星电机都设置为零，再往后是五二零六， 把这个参数，这是一个爆炸事件，把这一个也设置为零。好，基本参数设置完之后，下一步进入，点击参数输入，先找 p 0 杠十四这一个参数，这是一个电机工具，这是四点五千瓦的冰箱电机，现在把这个设置好， 四点五，在下一步是 p 零杠十五，这一个是电机额定频率进入啊，咱们申一个是正常的标准，五十赫兹， 好，确定。再往下一步是输入电机额定电压进入，嗯，长有的三百八十，三百八十伏的啊， 好，下一步是，呃，选择电机和进电压平顶杠十六进入电压三百八十伏。设置 三好，设置完之后进入电机额的电流选择是 p 零到十七进入，这个电流是十一万。 好，设置完成。再往后是设置点击额定转速，这个点击是四点五千瓦锥形，点击额定转速是一千三百八十转 一千三百八。 好，现在已经设置完成，下面试一下启动效果。首先点击打开，这个是慢速，但是调了四十来百分比，现在加速，这是快速，看一下效果好，刹车。如果大家还有别的品牌想看一下怎样调试啊，在评论区留言，咱们相互交流学习。

今天呢，我们用这款德力西 e m 六零变频器给大家展示一下如何控制电机的正反转。 首先呢我们要找一个双控开关啊，然后接线端子呢，接在里面的 c o m d i 一 d i 二， 然后呢我们把这个 p 零零零三里面的参数设置成一啊，这是端子控制， 那么我们现在就可以用端子去控制电器的正反转，那现在是停止状态，然后转过来正转，停止 反转， 停止更多得利息，变频器问题可以私信哦。

啊，这个是 m o d e， 也是就是编程键啊，这个一 nt 一二，这个键是确认键。 那我们如果操作的话，先按一下这个 m o d e。 啊，我这里是按到了四， 然后你按到平零零三，平零零三这个是端子控制，零 民事键盘控制，然后你要按成一，然后再按一下确认啊，就完成了，就是段子控制完成了，然后你这个偏离离四里面呢？还有一个就是那个定位器控制的，那么你再继续 按下，确认他零二是这个键盘密码上面这个这个旋钮调数的， 然后你二代零三就是我们要外接的一个定位器啊，然后你二代零三，然后你确认一下就可以了。啊，如果然后你设置好了以后，按一下这个，再按一下这个编程键，他就退出来了啊，就是这样的。

今天我们来讲一下关于德力西 em 六零啊这个小型变频器的接线端子，那么它的相关含义以及它的使用功能。那么我们接下来啊，就以这款德力西小型变频器啊，来介绍一下它的接线端子应该怎么接线以及它的相关功能。那么我们首先来看一下它的主接线端子， 我们从左往右大家能看到，首先这一侧呢为我们的接地，那么 p 加和 p b， 那么这个呢是接的我们的智龙天族 rst 呢，为我们的三相电源输入，就是我们现在所接的啊，三格电源，那么 uvw 啊，为我们的三相电源输出 啊，那么当然呢，我们现在没有接附带，所以呢大家能看到下方是没有线的好，那么下方呢啊主机键段子呢比较简单，那我们来看一下上方啊这些小的控制段子啊，分别代表什么含义，我们从左侧分别来介绍，那么左侧 呢第一个为正失符，第二个呢为 v f 一啊，那么第三个呢为 f m 一，第四个呢为 g n t， 那么我们首先来说第一个啊和第二个，那么第一个和第二个呢以及第四个端子啊，它三个呢为一组啊，就是我们平常啊， 在使用接线端子来控制我们变频器的频率的时候，我们需要接一个外部电位计的，也就是我们二分之一瓦的这样一个啊，电位计我们都知道，电位计啊，他的功能啊，就类似于我们的滑动电阻啊，滑动电阻我们都知道他有三个端子，对不对？所以呢我们这里就会有三个接线端子，分别接我们的外部电位计的 啊，这样个三个针脚分别是十伏 v f 一和 g n d。 好，那么这三个段子呢，就是接啊，就是接我们的电位计，那么接下来我们来看啊，第三个这个段子， 这里呢会有个 fm 一，那么 fm 一啊，这个段子是什么呢？如果大家去查一下参数表，有没有发现他是我们的一个叫模拟量的输出，因为我们变频器啊，他也可以输出我们零到十伏以及四到二十毫安的等等这些模拟量。 好，那么我们接下来再往下去看哈，那么再往下去看呢，大家能看到这里啊，这个段子叫啊 com 段子，再往后呢会有一个 d i 一， d i 二， d i 三和 d i 四，那么这四个段子呢啊是比较重要的啊，几个段子， 那么这四个段子主要是用来干什么的嘞？我们有个学名啊，叫数字量输入，那么这四个段子它的最主要作用就是用来控制我们变频器的启动停止以及正转、反转和他的多段速的控制。比如说现在我想控制变频器的正转啊，或者控制 他的反转，那怎么办呢？我们使用参数啊啊参数表来调整他相关参数。我们在 da 一这里我们接一个按钮开关，出来之后接到按钮开关，然后呢按钮开关呢，再接到这个看不端， 那么这样的话呢，我们把按钮开关按上去之后啊，就相当于我们把按钮把这个变频器启动了，当然我们刚刚演示的呢，是按一下它的面板上的启动按钮， 因为我刚刚讲了，变频器啊有两种启动方式，一种呢是用面板来操作它启动，另外呢是通过接线来启动它，那么所以我们要想启动我们的变频器，就需要接它的外部接线，就是接到 d i 一啊，或者 d i 二啊， d i 三， d i 四都是可以的，以及我们的正反转也是接到我们相关段子上的。 好，那么右侧再往右侧呢，这两个呢，就是我们厂家就是出厂之出厂之后啊，直接给我们短接的，所以这个基本上不需要我们去管他的。 好，那么我们再来看啊，最右侧这三个段子，这个叫 ta 啊， ttb 和 tc， 那么这三个段子呢，就是我们的啊，可以理解为叫继电器输出啊，那么这里呢是一组常开和常闭的触点， 当然当然了大家可以理解为也可以把它用为我们的故障输出来进行他的接线，那比如说当我们闭门机出现故障的时候，他的敞开触点啊，会闭合，以及常闭触点的会断开啊，那么这里呢就是我们这三个段子的作用啊，主要是用来作为啊他们的故障输出啊。

下面介绍一下另外几个按键的使用方式啊。首先键盘右边这个旋钮，它可以用来调节频率大小的啊，防左调减小，往右调增大。那么绿色键是启动键，我们可以按一下看，按了启动之后，变频器上运行指示灯， ion 会点亮，然后频率会增加， 然后我如果想停止的话，按一下红色键停止，把频率从高往下减，一直减到零为止，他就停机停掉，停掉了之后 iun 指示灯他会灭熄灭。 然后键盘上还有一个按键，节油器这个按键，这个是一个点到按键按住了之后电瓶就会启动，默认是两赫兹手冲掉停机。
