北大青鸟5142模块怎么改模块参数

大家好，感谢大家收看我的视频，今天给大家分享的是轻鸟消防五幺四二输入输出模块的接线以及他的这个应用。 那么前面给大家讲到过我们的五幺四幺的输入输出模块，那么先给大家讲一下两两个输入输出模块的区别， 那么我们的五幺四幺的输入输出模块，在模块动作的时候啊，输出的是我们的一个开关量的一个信号， 那么他是一个持续的开关量的信号，只要不停止他就一直持续的啊，是一个持续性的，那么我们五幺四二在模块动作的时候啊，是提供了 一个脉冲的电压，大家可以看是一个脉冲输出输出的电压，三十伏一点五安啊，一点五安， 那么我们的这个五幺四二的输输出模块啊，主要应用于一些啊，不需要持续的电压， 对一些消防设施，那么比如说我们的这个排烟口，送风口啊的风阀，对吧？那个是二十四伏的，只需要给他一个电啊，给他电把它打开以后啊就行了，那么就不需要一直持续的给他供电 啊。再比如说我们的这个消防墙贴啊，脱扣器，那么我们给他电啊，然后脱扣器动作以后， 电被切断以后啊，就不需要持续给他供电了，那么我们的五幺四二的输输出模块主要就是应用于啊这些消防设施，那么下面我给大家实际的啊演示一下， 那么大家可以看到我们的接线啊，这个五幺四二四号和五号啊，接着我们的回路总线信号线，九号十号反馈线啊，那么反馈线是这一条啊， 那需要压接一个十 k 的电阻，如果不压接的话会爆故障，那么我们的六七八号端子啊，六七八号七号是空着的，没用，然后六号和八号在模块动作的时候啊，会有一个三十伏的脉冲电压输出 啊，接下来我给大家测试一下，那么我们的六号和八号啊，因为他有输出，为了方便大家观看啊，我用一个万用表啊，打到了我们的直流二百伏的档位啊，给大家演示一下， 那么先把我们的模块给装上去啊， 那么在这个实际的这个使用中啊，那么是需要我们什么在在消防主机开机以后啊，然后需要等待十分钟啊，因为需要给模块里面的电容进行储轮， 需要我们的这个通电以后十分钟以后再进行 这个，比如说我们的这个单点启动啊，或者联动测试啊，如果你一开机就马上进行测试，他可能会导致输出的这个电压不够啊，然后电压不够的话，可能就打不开 我们的这些消防设施，这个需要注意一下，那么今天我是用的这个编码器来连接到我们的信号总线啊，电压肯定是不够的，那么我们输出的脉冲输出的电压肯定也是不够的啊，这个只是给大家做一个演示啊， 那么接下来我们开始启动它啊，按下我们的这个上键启动 看啊，刚刚有一个脉冲输出，七点几伏啊，七点几伏，那我们再注意看我们的这个模块啊，接下来会发生什么？开始闪烁， 那么刚刚又进行了第第二次的一个脉冲输出啊，那么为什么会有两次的这个脉冲输出 啊？那么主要是因为我们的这个反馈啊，没有反馈信号，没有返回到模块啊，那么我们的模块就会以为我们的这个电压输出没有开启我们的消防设施，那么他就会进行再次的一个啊输出 去进行开启。那我们重新重新试一下啊，我们先停，我们在输出动作的时候啊，把我们的输入线给短接上，模拟我们的这个反馈 啊，我们看一下还会不会有二次输出啊？好，我们按启动 好输出有， 我们把这个短接上啊，这个短接上输入也动作了，我们看他还会不会进行二次的一个输出啊？你观察一下 好没有啊？都是正常的，那我们现在就按停止来给停掉啊， 那么这个五幺四二的输输出模块啊，在这个实际的工程应用当中来说，会用的比较少一些，用的比较少一些啊， 那么今天的视频分享就到这就结束了，感兴趣的朋友可以给我点一个关注啊，我会持续的给大家分享我们的这个消防知识，谢谢大家，再见。

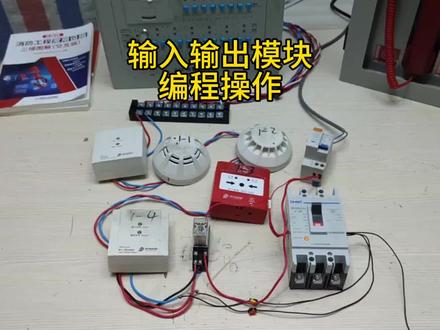

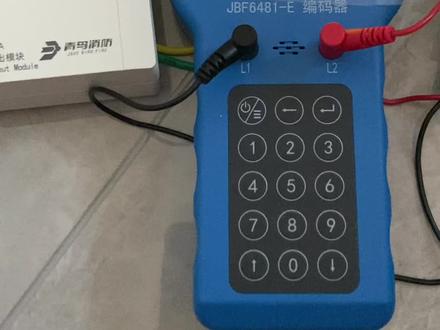

很多朋友问如何用编码器测试现场组建，接下来我们以青鸟编码器和青鸟的五幺四二 a 输入输出模块给大家介绍一下，这个模块已经用编码器将其设置为电瓶输出模式，也就是模块动作以后将持续输出二十四伏电。 编码器开机，点击数字四，进入部件调试，有三个选项，一、查询类型二、批量测试三、单个测试。我们先进入第一个查询类型，点击确认 零零五，代表这个模块地址码为五，然后退出第二项批量测试，点击数字二，一，启动。二，停止。点击数字一，启动这个模块， 当前设置启动模块输出动作，指示灯点亮继电器动作。由于模块现在是电瓶输出模式， 持续输出二十四伏电，所以继电器呢将是持续动作，他的指示灯持续点亮，然后点击数字二，停止。当前设置停止，那么这个模块将停止动作，那么继电器断电，然后退出，点击数字三，进入单个测试 地址，这个模块的地址码为五，输入五，点击确认现在这个模块的状态是正常的，然后我们将这个模块他的这个反馈线短接 好，现在这个模块的反馈线已经被我们短接。模块输入动作指示灯点亮，编码器显示状态是应答，代表模块呢已经收到了反馈信号，那么这个呢，就是用编码器测试现场组建的方法。

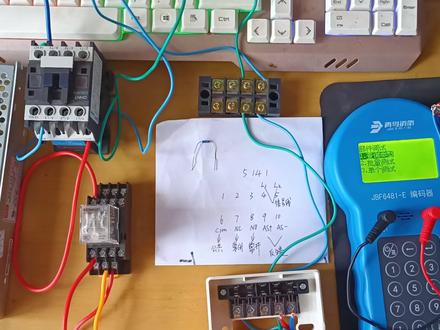

大家好，感谢大家收看我的视频，今天要给大家分享的是青鸟消防的五幺四幺输入输出模块的接线方法， 然后我们首先看一下模块， 这是模块的正面，我们再看一下后面的接线， 那么大家可以看到后面的接线端子，一二三四五，一二三是空着的，没用啊，四和五接着是我们的回路总线， 然后六七八九十啊，那么六阶的是看木端，看木端就是我们的公共端啊，七四阶的长臂啊， nc 是长臂的意思，嗯，八四阶的 no 啊，常开的意思，那我们在实际的这个工程使用当中来说的话啊，使用我们的这个常开啊，比较多一点， 那么九号和十号接的是我们的反馈啊，反馈，那我们在我们的反馈端啊，需要压接一个十 k 的这个终端电阻啊，剪线电阻，十 k 的剪线电阻， 如果不压的话啊会爆故障，这个需要注意一下，那我们再看一下底座上面的实际接线， 我们在接线的时候啊，大家注意一下，这是一啊， 从这看是一，从这边数一二三四五啊，这是五，这下面这是六六到十啊，接线的时候需要注意一下，那我们四号五号接的是回路总线， 四号五号接的回入总线，那么下面的啊，六号 这地方六号就是公共端啊，大家看我的模块怎么接的，六号接了一个公共端，八号接了一个常开啊， 那我们的反馈啊是接九号和十号，那我们今天要给大家演示的是使用我们的模块控制继电器啊，二十四伏继电器， 然后然后再使用继电器控制我们二百二十个接触器啊，给大家实际的演示一下，我们先把模块给扣上去啊，下面的接线已经接好了的， 然后看我们的编码器啊，看我们的编码器，然后还是进行三单个测试啊，然后这个模块的编号是八号啊，我提前已经编好了的，确认 现在的状态，报了一个故障啊，然后报这个故障就是因为我们的这个店主没有押金啊， 那我们把电阻线给压上，看一下还会不会爆， 这个电阻应该是要压接到我们的这个 最末端的啊，因为在那个接触上接触器上面不好压接啊，我就压在这个端子上面， 好，已经压上了啊，那么压上以后啊，大家可以看刚刚的状态，从故障已经变成正常了啊，那我们现在来进行测试一下， 我们先测试，再给大家讲我们的这个机电器和接触器是怎么接线的啊，然后大家注意看我们的接触器啊， 好，我现在按启动，那我们的接触器已经吸合了啊，然后输出动作，输入动作啊，我们的输出有动 工作，然后反馈也有了啊，我们停止。 好，我们打开模块，给大家讲一下我们的线路是怎么走的， 打开的时候用这个十一字螺丝刀啊撬一下打开，咱们看这边啊， 来可以看一下啊，我们的这个看不端的线 是从我们的这个 是从我们的这个二十四伏电源盘出来的啊，出来经过我们的常开点啊，然后公共点到我们的这个继电器的线圈啊， 然后二十四伏的另外一条线直接到我们的另外一个线圈啊，那么这两个点闭合的时候，那我们的这个继电器啊，就动作继电器， 继电器上面的这个常开端子啊，又控制到我们的接触器的线圈啊，接触器的线圈，你看一条线二百二的电啊，从这过来到我们的这个公共点，公共点，再到这个继电器的常开， 继电器的常开，再到我们接触器的线圈，然后我们线圈的另外一条线，这条蓝色的线啊，直接是到我们的这个零线啊，到我们的零线啊， 那么这个就是使用我们什么我们模块启动以后继电器动作，继电器动作，那么上面的这个常开啊，就变常闭，然后就这两条线就导通了，导通了就给我们的这个接触器线圈得电， 得电以后啊，我们的接触器就熄合了，那么反馈是怎样给的啊？反馈是在我们的接触器上面的，这个 no 啊，这个常开点上面取的 啊，那我们的我这样子给大家测试一下吧，我们先把模块给装上， 当我们接触去西河的时候啊，我们的反馈线就导通了，反馈线导通了，我们的这个输入啊，就动作了，输入就动作了。 其实现在我们的这个模块有缘和无缘输出啊，那么我们说的有缘就是有二十四伏的输出，无缘的话就是输出的一个开关量啊， 那么现在的有缘输出啊，我们的模块他是不给提供二十四伏电源的啊，二十四伏电源需要这个现场提供， 那么今天的视频有一点长啊，感谢大家收看，然后如果有什么问题的话，可以在评论区进行留言啊， 那么我看到了会及时的给大家回复，那么谢谢大家的收看啊，再见。

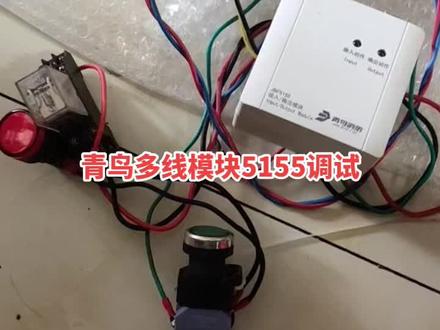

下面进行这个青鸟多线模块的调试啊。呃，这个是启动，这个是停止啊，这个是反馈。我们先给它启动一下啊， 启动一下的话呢，红灯亮了，哎，两秒就灭了，说明这个是脉冲的啊，这个启动灯还亮着，表示设备应该是启动了，虽然灯灭了，它属于设备自锁的。我们模拟反馈啊， 这个电阻短接，你看这里输入就动作，上面就有反馈灯了啊，我现在一松手反馈灯就灭了。 那么我们要停的话呢，应该是绿灯要亮了啊，我们给他按下停止啊，绿灯亮了啊，上面灯也 灭了啊，过会灯绿灯也灭了。呃这就适合那种自锁的。那么我们可以在这里查询一下啊，查询一下这个多线设置登记啊，六 零幺，呃第一号啊，登记了，故障检测，消防缝禁止联动输出状态属于幺单次啊，我们可以把它改成一下那个 别的啊，那么我们退出呃修改一下呃设置 设置这个没有继续安装好了， 安装设置多线的故障检测七零幺这里我们输出改个零啊，改成持续啊，来其他的都不在线，也不报故障。 那叫我们查询一下啊，我们再退出查询一下查询多线六 零幺那是输出为零，持续啊，我们再启动一下，这次效果就不一样了，我们按个启动， 启动的话呢，他一直是红灯亮着啊，是持续的啊，这个绿灯完全没作用了。这个适合这个水泵和风机控制柜呢， 不带自锁的，只是你一送出你今天去西河他就动啊，你一撤回来他就停啊，那我们继续给他清掉就哦他没有收到反馈他就开始闪了。啊？那我给他反馈一下 啊？我模拟反馈了啊，我们停止了，三秒钟到了。

今天这期视频给大家讲一下青鸟的五幺四二的两线制的输入输出模块来控制一个啊，二十四伏的分离脱扣，它的一个接线的方法以及控制的原理啊，分离脱扣就是我们非消防电源切断上面的 呃，一个分离脱口啊，这个分离脱口是一个呃 a c 和 d c 直流交流啊，那么二十四到四十八伏都可以来控制。我们先看一下这个接线的图纸啊，上面这两根是回路信号线啊，这个是一个五幺四二的两线制的输入输出模块，我们回路信号线接在 啊输入输入模块的四号五号段子，也就是 l 一 l 二不分即兴啊，我们这个模块出来四根线啊，两根，一个六号，一个八号段子， vo 加 vo 减是模块输出的一个二十四伏直流电压啊， 直接接到我们啊分离脱扣的啊，分离脱扣的线圈上面也他是一个二十四伏直流的一个线圈，我们九号十号端子 as 加 as 减是我们的模块出来的反馈线，接在我们的分离脱扣的公共点和常开，也就是分离脱扣啊，他脱扣之后， 断电之后啊，公共点和常开他就会导通，导通，然后给模块一个短路信号啊，导通信号，然后反馈给我们的主机，我们看一下现场的实物，一个接线 啊，这边是一个单子牌，左边这两根红蓝是信号线啊，我们的信号回路线接待了第一个模块四幺七幺的隔离模块，从隔离模块出来信号线接到我们的五幺四二两线制的输入输出模块，接待四号段子和五号段子， l 一和 l 二，我们模块 出来四根线，两根控制线，这个红嗨线是输出的二十四伏，接在我们这个分离脱扣的一个线圈端子上面啊，这边模块出来一个红白线，是我们的反馈线，接在我们的这个呃常开端子上面，也就是分离脱扣脱扣下来之后， 哎，这两个端子导通啊，注意啊，我们的电阻要接在最末端啊，电阻接在最末端，不能接在模块底座上，因为如果我们的反馈信号线哎脱落了，这个线从这个反馈端子上脱落了，那么呃，主机就会报一个故障啊，我们这个电阻起一个剪线的功能和作用 啊，我们这边是一个二百二十伏的交流电啊，交流电左灵右火，然后进入我们的这个分离脱口控制的一个开关上面，我们开关出来的线，哎，到了一个灯啊，这个就相当于我们现场的一个啊，普 照明啊，我们这个模块的编码编的是一啊，那我们现在试一下这个分离脱扣，我们点一下这个功能键点设置，呃，请讲的密码是十个一，确认， 我们点设置啊，设置第七个，设置手动启停设备，我们点一下七啊，我们本机就是零零回路啊，零零主机零一回路，我们刚才模块编的码是零零一号，零零一号，我们点启动 f 四，我们点一下启动 f 四 啊，我们的模块输出动作啊，然后反馈信号收到反馈啊啊，我们反馈灯也亮了，我们的分离脱扣啊，把这个空开给呃电给断掉了，我们这个普通照明灯也已经灭掉了啊，我们这个时候五幺四二的啊，他默认出场的是一个卖 脉冲输出，脉冲输出也就是呃，对于我们的分离脱扣电切啊，他脉冲输出就完全可以了，只要把电切掉就可以了啊，我们这边导通啊，短路给模块输出一个返回信号，我们用这个 表可以测一下啊，他的反馈端子现在啊是一个倒通的状态啊，反馈端子是一个倒通的状态啊啊，今天这期视频就为大家讲到这里，谢谢大家的观看啊。

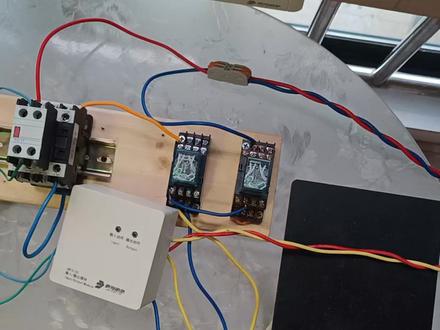

大家好，我们接那个上一期视频，继续给大家分享我们的这个 五幺五多线模块，然后接启动和停止的一个控制方式。 那我们啊还是先给大家演示一下我们的这个脉冲输出啊，脉冲输出大家注意观察，现在按一下我们多键盘上面的启动键 啊，接触其西河啊，因为这是脉冲，他不是持续输出啊，脉冲的这个时间到了以后啊，我们的这个 就停止输出了啊，就停止输出了，那么这些就就得不到电了，得不到电他就复位了啊，复位了，那么现在我们要解决的问题是什么？ 我们在按下我们的这个启动按钮的时候啊，要让他 保持啊，一个什么熄合的一个状态啊，再按一下我们停止按钮的时候，要让他这个停止停止，那么我们看一下具体的接线啊，接线， 那么既然要用到我们的这个停止啊，那么肯定是会用到我们的这个 这个停止端子啊，停止端子在上一期视频里面有讲过啊，大家可以看一下 我们把这个这个这个线给接上， 接上以后啊，这条黄色的线啊，那我们要接到我们的什么， 接到我们停止的这个继电器的这个线圈啊，用来控制这个停止的继电器。 那么大家这要注意的是啊，我们的停止也是输出的我们的这个脉冲啊，脉冲， 那我们的停止啊，也要和我们的这个肩低啊进行组合使用，那我们直接可以可以在啊 我们另一条这个是 gnd 啊， 接到线圈的另一个端子上面， 那么啊在前面视频有讲过我们的 gnd 啊，一号六号、七号啊，一号六号、七号是通的啊，是通的，可以共用的，那么我们在我们的这个启动，启动的这个 继电器下面啊，是有一个积音低，那我们的这个停止的积音低啊，直接可以在启动的上面去， 那么我们的蓝色的线啊，就是我们的这个这个 gnd 公共线啊，那么可以直接接到启动的这个上面。 好，这个线已经接好， 那我们接下来啊，还要改变我们的什么？我们这个接触器控制的二次回，二次回路啊，还给他加一个智锁啊，还给他加一个智锁， 这锁是什么意思啊？然后懂一点，这个电器控制基基础的朋友都应该知道， 就是自己把自己给锁住啊，用自己的常开点把自己给锁住啊，那我们在这个接触器的这个常开点上面 进行一个接线， 那我们这个长开眼这个线啊，要接到哪个地方啊才对，大家看一下啊，我们这个线 当我们接出去细额的时候，如果这个线火线是有电的啊，那么他可以通过我们的这个长开啊，长开细额的时候变长臂，然后到我们的这个线圈，这个 a 二和前面这个二是通的啊，是通的。那我们这条线应该接在什么地方啊？ 我们直接接在这个前面，对不对？ 就在这个这个二百二金线的这个地方啊， 我们可以进行一下测试，进行一下测试，因为 我这个都是用来给大家分享的，所以说无所谓，那么在这个实际的现场的时候，如果不对这方不专业的啊，一定要这个问清楚接在哪里？ 好，那我们进行来测试，我们现在已经接好了，我们看一下是什么情况， 会不会炸呀？ 那我们启动啊，启动，我们的这个按一下我们这个多键盘上面的，启动啊启动 啊，启动啊，没问题，对不对？这个接触器也吸好了， 这个这个时候啊是被锁住了啊，那我们按停止，看他会不会停啊， 完了，停止，你看这个 我，你看输出动作啊，我一直在按啊，但是这个啊没有松开，说明我们停不了他，那么说明我们接线就是有问题的啊，那我们把电给关掉， 把电给关掉啊，那么接在这个地方肯定是不行的，因为 我们只能控制他启动之锁啊，停止控制不了他， 那么我们就要接到啊，我们的这边来， 接到我们这边这个公共端上面来， 就在这上面呢， 这样就是经过我们的这个长臂点啊，我们就可以对他进行一个控制，我们把线换了，我们再来试一下啊，接到这的，接到这要经过这个停止继电器，我们再次进行测试。 脉冲输出啊，启动啊，没充电，等一下 大家注意看啊，启动啊，这个题呢，脉冲输出已经结束了， 启动啊，我们这个接触器啊现在已经保持了一个自锁的状态，那我们现在按停止停止啊， 弹开了啊，弹开了，那么这个就是一个很简单的一个自锁电路啊，自锁电路，那么这个就是我们的启动啊，你把它想象成我们的启动按钮，这个是停止按钮，只不过啊，我们的启动和停止是用我们模块啊去控制我们的这个继电器去完成的啊， 这个可能有一点复杂啊，有一点复杂。那么这个我主要目的就是为了给大家演示啊，我们的这个两种接线方法，那么有些控制柜里面可能会有两只我们的这个 这个继电器啊，一个是用来启动的啊，一个是用来停止的啊，但是有些控制柜啊，他就只做了这个这个启动啊，然后得电的时候他就启动，然后我们的这个，呃呃，继电器 啊，你不给他停，停止供电的时候他他就那个停止，那么这个就是我们这个脉冲和这个持续供电的一个区别，两种接线方法。 那么有其他的问题可以在我的这个评论区啊进行留言。然后我的粉丝，这个粉丝里面啊， 然后这个这些高手也比较多啊，大家可以互相讨论一下。好吧，那么今天的这个视频到这就结束了啊，谢谢大家收看，再见。
