广联达中升降板节点钢筋怎么布置

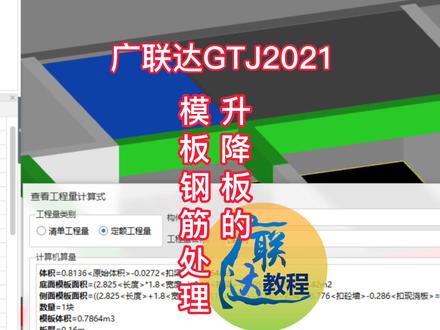

像这种同一块板中有局部降板怎么处理？我们看一下该部位，提示比标高，右边低，上下板又互相重叠一百六十公分。我们先新建一块板，分割板， 选择两块雕高不同的板，点击设置升降板，按要求输入信息。这里我们是重叠布置一百六十公分，输入一百六十。好了，升降板设置完毕，局部三维看一下，我们再布置一下钢筋 汇总三维看一下钢筋布置， 查看一下模板，混凝土工程量，有公式，有部位，是 不是很方便快捷准确。

大家好，欢迎来到我们的节目，这节课我们来给大家讲一下，就是我们如何快速的识别布置我们板部分的钢筋呢？我们知道我们上节课给大家讲了我们的这个板部分，他的钢筋有很多种，用我们的受力筋， 负金，还有我们的跨板受力金，还有我们的分布金，这里我们用一个实力图纸给大家演示一下。好这个地方我们首先来看一下，我们说明 布置板筋的话，肯定是我们板已经布置完成了，所以说这个地方板我就不过多进行讲解了，这个也比较简单，这里我们看一下钢筋， 他未标注的是我们 a 二七间距两百，这里未画出的板筋均为双向，也就是我们沉底。然后这里还有一个什么内容啊，就是我们上部钢筋，他这个地方的钢筋长度 是我们这个支座内侧，哎，比如说这种附近的话，他是不包含我们的支座，那这个地方我们就直接去给他设置一下，在什么地方设置，就我们点击设置， 点击我们的钢筋设置，然后来到这个板部分，我们来往下看，在这个地方受力筋 跨板受力经这个长度我们改成制作外边线，大家一定要记住这这个内容。还有就是我们板副筋是否包含制作，我们要改为否 单边负金的标注长度是我们制作类边线，大家一定要把这三个记住，不然的话我们去识别布置的时候就会出错。好这个地方我们看一下板已经布置完成了，在识别我们的受力金的时候，一定要先 布置我们的板筋，好把我们的板筋布置完成，这个地方我们选择定义，然后这里新建收礼金， 这个地方我们改为 a 二七，间距两百，好，这个地方我们看一下图纸上是多少啊？间距两百，好，这个地方我们给他改一下 a 二七，间距两百，好，布置完成之后我们在图纸上就可以去给他布置了。布置的时候我们首先单板 x 方向， 然后再来点我们水平方向，点好之后我们在这个地方有一个什么内容，哎， 应用同名成板，就是这一个看到没有应用同名成板，然后就把我们这个点一下，然后鼠标右键他就会把我们所有的板 只要厚度是一样的钢筋都会布置上去，看到没有这些只要我们如果都是一百厚的板，他就会把这些钢筋全部布置上去，因为他的 布置方式是一样。布置上去之后我们再来进行识别，识别的话就把我们这一张图纸导入进去，我们首先要把这个图纸进行写快好，这个地方选择我们的对象， 好，把我们的这一张图纸点击右键导入到我们桌面上，好，比如说导入到桌面上 好，保存一下，点击确定，然后来到图纸里边，选择我们视图，选择我们的这里图层图纸管理，图层管理好，然后点击添加我们的这一个图纸，好，添加进来，我们看一下这个地方，这个 图纸就添加进来了，添加进来之后我们这个地方选择定位，定位，我们用一焦 a 轴，这个地方好，然后定位到我们一焦 a 轴上边去，好，这个地方 一交 a 轴好，这个地方看到没有就定位上去了，定位上去之后我们就可以来识别，识别的话我们看一下在什么地方啊？就在我们的建模，然后这个里边我们来看一下， 然后呃这个地方我们来看一下在什么地方呢？这个地方有交换布置，查看拨筋方式，应用同名层板复制钢筋，查看标注这些功能， 但我们这个地方就呃去识别识别在我们点击什么内容，哎，点击我们复金 这个地方选择我们副筋，然后来看一下这个地方是什么样，哎，这个地方 就由我们识别付金，好，识别付金之后我们来看一下这个地方提取钢筋线，就我们这个钢筋线，好，钢筋线我们看一下是否都提取了，都提取，我们点右键确定， 然后提取钢筋标注，钢筋标注就是我们这个上面的这些标注，好，我们把它也提取，然后来进行自动识别，我们的钣金自动识别未标注的，我们按照图纸上面的说明是多少啊？ l 七间距两百，所以说这个地方我们都给他改为 l 七间距两百， 幺二七间距两百。好，这个地方给他布置过来，好， 然后这个伸出的我们不去管他，好，点击右键确定，看见没有这个地方就自动识别的钣金，就把我们这些给他识别过来了，好，我们点击确定， 点击确定之后，这个地方我们先不用去管他，这个什么未标注的我们点击取消，然后我们就来进行检查，怎么检查？我们首先选择返受理金，受利金， 我们这个地方可以先把板隐藏掉，然后我们来看一下这个就是我们的跨板受力金。好，我们看一下他这个标注的长度是什么内容啊？这个地方标注的长度就是从我们制作边线到外边，所以说我们改的时候就是正确的。好， 这个地方我们也可以看一下这根就是对应到我们图纸上的这个地方。好，这个七百五，我们也来 看一下，好，这个七百五，我们看一下范围是我们这个范围正确的，钢筋是我们二七间距两百正确。好，然后我们找一个呃，有标注尺寸的，比如说，呃，我们来看一下。 好，这个地方未标注的都是。好，这里有个 a 二七间距一百七十五，我们看一下是否正确。好，这个地方我们看一下好，看到没有？ a 二七间距一百七十五都是正确的。 虽然我们识别完成了，但是我们一定要挨着挨着每一个去检查看一下他的拨筋方式 范围是否正确，不然的话我们很多同学就是识别就不管了，很多时候就出错。好，这个地方我们看一下这一个范围。好，是这两个，然后这一个范围是我们这一个有的时候容易出现范围 为复杂，你看到没有，这个地方点击之后他这个点在这个地方来了，其实应该到这个地方，然后这根钢筋也是一样的，我们就要给他调整一下，所以说这就是我们检查的范围。 快板设计金检查完了，我们检查负金，负金也是一样的，我们每一个去看一下他的负金，我们把板隐藏掉。好，点击这一个幺七间距两百正确，这个 a 七间距一百七十五也是正确的，所以说我们快速识别钣金的就是这样一个流程，第一 我们要看一下他是否包含制作，如果不包含制作那就按照我们设置里边去改，如果包含制作那我们就不用去调整了。 好，这是第一步，第二步就是我们把受力金先布置完成，就是我们的底金，布置完成之后，我们点击 负筋去进行识别他的钢筋信息，识别过来之后，我们要挨着每一根钢筋去符合他的钢筋信息和范围是否正确。好，这一颗接扣就是我们给大家讲的这一部分内容。好，谢谢大家。

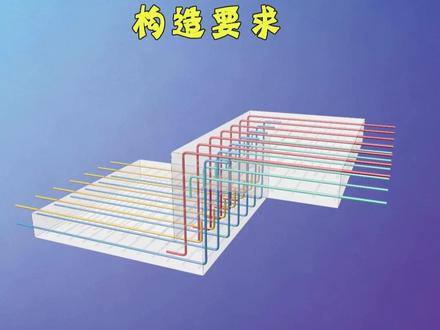

升降板钢筋该怎么构造？我们住宅卫生间都要降标高的，有沉香的时候板面标高降三到四百，无沉香的时候降五十到一百。很多年前呢，我们喜欢在这里设梁， 让卫生间形成一块单独的楼板，后来觉得这个梁横穿悬挂很丑，如果取消梁， 改为升降板，不但让建筑空间更加美观了，还能充分利用板钢筋强度。今天讲讲升降板钢筋构造。对于高处的板底筋，我们深入侧壁对边，从侧壁边缘算起， 直段加弯钩，长度不小于 l a。 底标高的板筋弯折到高处板底，从底板算起，弯钩加直段不小于 l a。 对 于顶筋，我们采用同样的牢固方式，就像这样， 做完之后呢？就像这个样子。那么折板做法会影响结构吗？评论区聊一下。

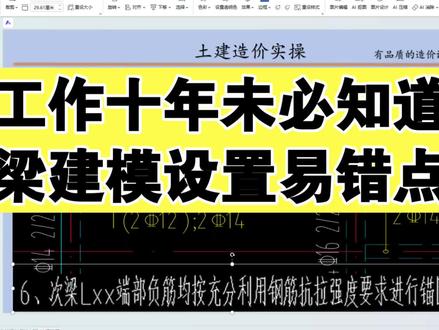

工作十年未必知道梁建模设计易错点，大家好，今天这个视频给大家去分享一个关于次梁建模的时候的一个易错点。首先次梁构建对于我们实际建模的时候是非常常见的，但是今天所要讲的这个知识点却是很多人不注意的。 好了，我们直接讲案例啊，比如说我打开图纸吧，比如说我们这个次梁，今天主要讲的核心呢，就是这个制作钢筋， 我们根据图集这个制作钢筋在去计算长度的时候有两种啊，一种呢是五分之一，一种呢是三分之一， 对吧？但是我们软件里啊，他默认的时候就是五分之一，如果你啥都不改的情况下，他就会按照五分之一算，那如果假设这个梁镜框十五米， 那是五分之一呢？就是五米又有量差，对吧？如果图纸是三分之一，这种情况你不改，那就不对了，那么我们怎么能判断到底是五分之一还是三分之一呢？哎，有两个点，第一个呢，就是关于梁的标注这一块，如果梁标注的是 l 一 二三四啊，这种普通的，我们就是五分之一， 我们也称之为角接连接啊，那么如果是 l g， 就是 里面有小 g 的 情况下，那么这个位置就按照三分之一去算，这就属于按照钢筋的抗拉强度去计算的。那这个事的出处在图集中啊，这个位置它是有明确规定的， 而且下方呢也有这个具体的说法，对吧？还有一种就是图纸中没有标，但是呢有这样一句话，在图纸的下方或结构说明里边会有这样一句话，次梁等等等按照钢筋的抗压强度进行模糊，什么意思？就是我们折到造价这一块，就是让你按照三分之一去计算 好了我们所有的知识点，如果清晰之后，那如果说有这句话或者是 l g 这种情况，你这个时候就必须打开软件作为一个必改项，把非框架梁这一块这个制作金把它改掉，改成三分之一，这才对，不然一定会有量差的。 那么如果大家对实践工作中这个建模也好，或者机架也好有这种呃，想提高的这种想法，或者想要系统性学习一下的话，可以看一下主页的这个课程介绍，或者私信了解下具体的这个课程内容，我们这个视频就分享到这里。

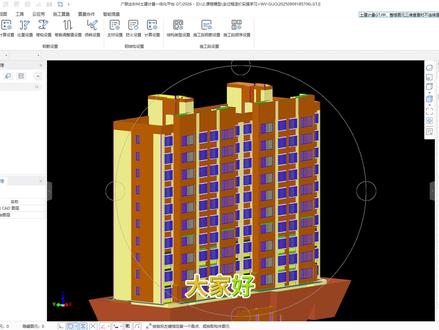

大家好，今天给大家分享一个百分之九十新手赵家园都容易忽略的 g t g 建模算量细节，尤其是施工单位的朋友，这个细节如果没注意到的话，会少算一半的垃圾就是咱们在绘制简历墙构建的时候，大多数图纸会在设计说明或者在钢筋大样图里面会标清楚，它的垃圾呢是采用梅花形布置的，而我们 g t g 软件默认呢，它是按照矩形布置的。我们来到软件给大家演示， 我们先点击设置，然后找到钢筋设置，点击节点设置，点击简历墙，然后往下翻，找到第三十四条简历墙拉筋布置设置这里我们可以看到软件默认呢，它是一个矩形布置的， 矩形布置类似于一个正方形，比如说它的尺寸是一个四百乘以四百或者五百乘以五百这样一个间距进行布置，然后我们再看一下它的梅花形布置，我们切换到梅花形， 可以看到它是在一个正常的这个矩形的基础上又中间加了一排，所以说梅花形布置如果说它是同样的尺寸， 四百乘四百或者五百乘五百，相比于矩形复制的话，梅花形复制他将近多了两倍的量。在视频的最后，我给大家整理了一份每一个构建，根据主要的图集及图纸的对于每个规范的设置，然后对于要修改的地方，这边也有做出说明，可以说还是比较详细的，有需要的同学可以点个加号评论区扣一拿走。

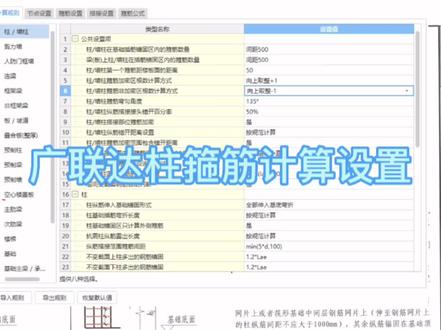

hello， hello， 我们今天呢继续来分享整个柱子钢筋的计算规则，在广联达当中如何去调，以及它们代表的是什么意思。 我们上个小视频呢，给大家讲过了这两条，今天的话来给大家讲这个四到六条。四到六条的话都是说的关于我们柱子里面的孤金，那比如说这是一根柱，这是我们某层的板，这是我们某层的板呢？你再往上面去延伸，依然这块的话是我们某层的板， 那对于整个柱子里面的估金来说，他在排布的时候，整个这个软件里面计算是 第一个估金距，楼面板呢要留五十的起步距，也就是说这个估金从我们这块楼板出来的时候要留一个五十的起步距，他这是怎么来的呢？你可以看到前面 这有一个基础的构造，基础的构造的话，整个钢筋从基础顶出来这块要留一个五十的起步距，那软件里面默认的这块呢也是五十。接着再往下呢是关于固进的根数，他是分加密区还有非加密区的， 比如说这个柱子估计要求是 c 八，然后间距一百杠两百，一百的话代表的是加密区的间距，两百的话代表的是非加密区的间距，那加密区呢？一般都是在下面， 然后以及我们上面还有梁祝核心节点区都是他的一个加密区，那非加密区的话是指的这些位置， 具体这个范围多长，你可以去翻一下，之前的小视频都有讲解。那接下来的话我们就再来说一下整个他这个钢筋的一个根数，那你有了范围之后，那我们其实呢用范围除以间距，那你能算出来 个数，那个数的话，其实算出来的是间距的个数，那么你要想他有几根钢筋，把它围成这么多间距，你是需要去加一的，所以这就出现加密区的估计呢是向上去整加一， 非加密区的估计呢也是向上取整加一。那对于非加密区这块来说，他其实也是向上取整加一，但是因为这个钢筋呢是连续向上排布的， 所以第一根和我们最后这一个孤金呢，你在这个位置是需要减去跟他重复的，因为这根呢是加密序，你算过了，这根呢也是算过了，所以要减二。 整个式子呢就变成了对于加密区固金根数向上取整加一，非加密区固金根数呢是向上取整减一。那具体 的话这些数值要求如果说你图纸上有特殊的要求，你都可以在这个位置去改，比如说或者说甲方有些特殊要求，你都可以在这个位置去调整好。那以上这些的话就是今天要跟大家分享到的一个主要内容，谢谢大家。
