各位朋友大家好啊,今天我们正式开始讲解寒湿图了,说出来真是很有趣啊,老冯在准备这节课的时候,竟然是老泪纵横,百感交集啊。就在昨晚啊,老冯在拜读赵容易、范存阳、薛殿华前一名老师撰写的空气调节的时候, 既然看到了这样一段内容,简单的说就是热食笔线不用做平行线了,可以通过一种更准确的方法来画出来。你是不是听不懂我在说什么,容我慢慢给您道来吧。 话说老方刚刚参加工作的时候,那时候的云很白,天很蓝,水也很干净,食品也没有这么多添加剂。那时候寒湿图还只是一张纸,没有 什么电子版的,更没有什么软件。嗯,韩师徒就是黑板上的这幅尊容,那这张纸是做什么用的呢?这第一个功能啊,就是寻找我老公家族跑丢了的家庭成员的,我们知道空气的两个参数,就能找到其他的参数, 老方工作的时候可没有啥软件,只能在这张图上来找。话说老方刚从学校毕业参加工作的时候,领导为了考考他,就给他出了一道题, 说是有个空调区域,室内温湿度要求二十二摄氏度百分之五十,冷负荷三点九千瓦,师傅和一点一六公斤每小时,采用最大送风温差,要老风算算出风的状态参数和送风量。老风当时就听傻了, 学校里是学过韩式图,可早就忘光了,这该怎么办呢?当年的老方那可是积极向上,勇于表现的好青年,可不能跟领导说不会啊。 还好,老冯随手带着一本薛电华老师编写的空气调节书,这本书就是他的救命稻草了。这第一步嘛,老冯倒是还有点印象,就是先把室内空气的状态点标在图上。老冯为了表示自己很专业,甭管有用没用,先把室内的各个状态点找出来。 室内杆球温度二十二摄氏度,这图上左面不是有摄氏度的刻度吗?按照这些刻度找准没错。老冯找来一把尺子,按照二十二摄氏度画了一条等温线, 画完了一看傻眼了,这顺着尺子画的线怎么和等温线不在一条线上呢?看来是太紧张了,手都在不停的发抖。 就在老冯擦掉线准备重新画的时候,领导说了一句话,差点让老冯背过气去。领导说,你们老师难道没教给你等温线根本就不是水平的吗?朋友们,大家说等 等温线是不是水平的,反正老风当时肯定是不知道,直到很久以后,老风才搞明白,寒湿图中干球温度的等温线不是水平的,而且不同干球温度的等温线也不是平行的。老风在当时反应还是很快的,立刻擦掉水平线,重新画了二十二摄氏度的等温线。 接下来老冯要找到百分之五十的等失线,这个好办啊,整个韩式图只有这些曲线标注着百分号,百分之五十,那就是这根线了呗。 老冯知道空气中知道两个参数,可以求出其他参数。现在知道室内的温湿度是二十二摄氏度百分之五十。 在寒湿图中,干球温度二十二摄氏度的红色等温线和相对湿度百分之五十的绿色等湿线的焦点就是室内的状态点,我们给他起个名字叫做 n 点,这接下来我们 根据这个点去寻找空气的其他的参数了,这空气的含食量最简单就是顺着 n 点做个垂直线就可以得到数值,大家看着上面的刻度五啊,十二什么的就是含食量的刻度。 老冯画的这条等实线是在八和九之间,至于到底是多少吗?那就只能自己估估了。老冯感觉差不多是八点一克每千克, 那室内安点的含食量就是八点一克每千克了。接下来就是找到室内安点的含值了,这个简单等含线是一百三十五度的斜线,很好找的, 老峰画的等函线是在四十和四十五之间,老峰估计了一下,那安典的含值就是四十三千焦每千克了。看着老峰计算的还算熟练,领导问了一个问题,把老峰给整蒙了,领导说,室内的状态点你标注出来了,含 和寒湿量也求出来了,那你能查出来他的需求温度吗?这个老冯还真不会,只好老老实实的说不知道了。领导说,你都做出来了,读给我听听不就行了吗?看到老冯实在不得要领,领导说,你做出的等寒线和百分之一百的相对十度线不是有个焦点吗? 这个点的干球温度就是室内状态点的湿球温度啊,原来这么简单啊,老风看了看,这湿球温度大致是十五点三摄氏度吧。朋友们在当年寒湿图的第一个功能就是查询空气的各个状态点,暖通工程师们都是类似于老风这么做的,大家是不是觉得很麻烦啊, 这算啥,真正麻烦的是做热实笔线呢,这部分内容我们下节课会去说,那有朋友会问,现在我们用软件是怎么求空写的其他参数呢?老冯特地录制了一段视频 供大家学习参考吧。这第一步啊,是要在左面的菜单中找到会寒湿图,点击这个按钮,然后在黑颜色的工作区内点击一下鼠标,确定一下寒湿图的插入点, 这个时候就会出现一个对话框,要您确认一下大气压力。老冯是为了教学用,就手动输入了一零一三二五标准大气压, 这个时候您可以直接点击确定进入下一个步骤。如果您用的是实际项目,也可以直接选择您项目所在的城市,这是寒湿图的大气压,就是您所在的城市的大气压。点击确定后,您会见到寒湿图了。 接下来在左面的菜单栏点击按钮键状态点,在名称中,您可以输入状态点的名字,比如 in 点,然后将杆球温度二十二摄氏度,相对湿度百分之五十 时输入打勾的两个输入框中去。接下来非常简单,点击计算您就会得到空气其他的参数了。如果您知道的是空气的其他两个参数,这计算也非常的容易啊。 在左面的选择框中选择您需要输入的两个参数,然后输入数值,点击计算后,您可以得到想要的结果了。 朋友们,这节课我们给大家介绍了寒湿图的第一个功能,就是查询空气的各个参数。在当年老房刚参加工作的时候,对这部分内容还是掌握的挺不错的,那他为什么会感慨万千,老泪纵横呢? 这还不被那个热湿笔给闹的吗?说起这热湿笔啊,对当年的老风来说,在寒湿毒上是非常难画的。 另外这个概念其实也是非常难理解的。各位朋友预知后事如何,我们下节课接着说吧。


各位朋友大家好啊,上节课我们跟着当年那个懵懵懂懂刚刚参加工作的老峰初步了解了一下韩师徒 这寒湿图的一个重要功能就是根据两个空气参数找到其他的参数,常见的是根据干球温度和相对湿度找到寒湿呀寒直。 这个上节课我们详细的介绍了,这里就不多说了,在当年失败的气象参数通常是干求温度和湿求温度。那我们该怎么找到其他的参数呢? 比如室外的干球温度是三十五摄氏度,实球温度是二十八摄氏度,要知道含湿量和含脂该怎么办呢?这第一步其实一样,先做三十五摄氏度的等温线。第二步呢,做 二十八摄氏度的等温线,与百分之一百的相对湿度线会有一个焦点。第三步,从这个焦点沿着等寒线找到与室内干球温度等温线的焦点就是室内的状态点了。 接下来含食量和含值和上节课一样,很方便的找到这两个数值了。图中的等含食量线是红颜色的垂直线,等含线是与等含食量线夹角为一百三十五度的直线。 朋友们,不知道大家知不知道我们所研究的寒湿图指的是什么呢?很简单啊,寒就是空气的寒值啊。在图中是纵坐标, 食是含食量,在图中是横坐标,这代表含值的纵坐标和代表含食量的横坐标的夹角可不是传统的九十度啊,是一百三十五度。好了,这含食图的第一个功能,看图找寻空气失踪兄弟的功能 就讲到这里了,让我们穿越时空,回溯到老公刚刚参加工作时最最最窘迫的那一天吧,老公已经用寒湿图把室内恩典的各个参数都查出来了, 接下来该怎么办呢?老冯心里也没个底。老冯看到已知条件中有冷负荷和湿负荷,想着能不能通过公式来算出来出封点的状态。这公式吗?当然就是我们前面讲过的最重要的两个公式了。 公式中冷负荷就是湿空气换热量,除湿量就是湿空气除湿量,他们都是已知的空气的入口,寒池入口的寒湿量被老风查了出来,也是已知的, 那未知的是出口的寒值,寒食量,还多了一个风量,也就是施空气的流量,两个方程求三个未知数,这肯定是不靠谱的。老冯把这两个 公式抄写在纸上,看来看去也没啥头绪。突然老冯眼前一亮,这两个公式有个共同点,就是空气的流量啊,那把这两个公式变变形,看看有啥变化呢?保不准就有奇迹发生。 这不,老峰利用相同的流量推导出来了一个新的公式,那一瞬他感觉自己是个天才,就是有潜力拿个诺贝尔什么奖的那种感觉。这时老峰的领导在他背后说道,不错啊,小伙子,自己把热食笔的公式给推导出来了。 热试笔老冯好像听说过这个概念,以前好像是学过的,干啥用的就不知道了。不过有一点可以肯定,这公式可不是他先推导出来的。老冯感觉很沮丧, 现在已知制冷量和除湿量的数值,老冯把他们除一下,不就得到热食比的数值了吗?老冯算出来热食比是三 点四九,然后继续翻开寒湿图看看有啥发现,寒湿图右下角有个半圆,上面有很多数值。老风想起来了,这些数值就是热食笔啊。 刚才算下的热食比是三点四九,在这张图上比划比划,哈哈,激进等函线啊,室内的状态,点烟的杆球温度二十二摄氏度,相对湿度百分之五十。 老风器的进口和出口的点都要过热时比线的,就把热时比线平移过去好了。那怎么平移热时比线呢?老风计算的热时比线正好是等寒线,非常简单,划一下就行了。热时比线也做出来了,老风有点飘了。 这时领导悠悠的说,小伙子,你做的日式笔线方向不对啊,这本来是降温除湿的过程,咋被你整成了绝乐加湿了呢?老冯听不懂。领导无奈,只好 继续解释说,寒湿图中画的线是要通过实际的设备来实现的,我出的提示,空气要经过一个冷的表冷气降温除湿。你画的热实笔线是一个湿膜加湿器,在绝热加湿啊。办公室的同事们顿时哈哈大笑起来,老冯不知道他们在笑什么,但是肯定不是在夸他水平高。 领导说,你的日式笔线算错了,让我看看计算步骤。领导看过公式,说,冷负荷的单位是千瓦,也就是千交每秒,出适量的单位是公斤每小时,这单位对不上啊, 所以你要做个转换,把除湿量数值除以三六零零,换成秒才行了。老冯听话的更改了公式,算出来热食比是一二五八零,看起来和他刚才的计算差的确实很大。热食比一下子增加了这么多,老冯在想,要是工资能增加这么多,那该多好啊!那 既然已经算出来了,接下来就是画热诗笔线了吧。可是当老风看到热诗笔线上的树枝时,他傻眼了,图上的热诗笔最大到一万往上没刻度了,这可难坏了老风啊,他又不知道怎么办了。领导摇着头说,这好办啊,用公式计算啊! 热食比是进出口含差、厨艺进出口含食量差。现在热食比的数值与进口的含值、含食量数值是一致的,那就先带到公式中去。公式中出口的含值和含食量未知,这没啥问题啊,我们现在要花热食笔线,又不是要计算出口点的各个参数, 这这时笔先是一条直线,有两个点就能画出来,室内点算是一个点。上面的公式中,我们任意输入一个含值,计算算出含值量,不就得到另一个点了吗?按照这个逻辑,我们取含值为五十五千交每线 刻带入公式中,可以求出含食量为九点一克每千克这个状态点。有了含值和含食量,就可以在含食图上标注出来,然后我们连接两个点,就会得到数值为一二五八零的热食比线。这个例子中,热食比线超过了一万都没有刻度了,我们讲解了它的画法, 那热食笔的数值在刻度范围内,比如是五千,在纸质的寒食图上该怎么画呢?我们先在寒食图右下角画出热食笔等于五千的黄色线,然后借用一个尺子和三角板画出过 n 点的平行线,这样就可以得到了过 n 点数值等于五千的热食笔线。 朋友们,现在大家明白当年画个热食笔线有多烦了吧?不管怎么样,老冯把热食笔线画出来了,可这热食笔到底是个啥?究竟有啥用呢?我们下节课啊,接着聊吧!

今天我们来谈一谈某个空气状态变化过程热势比线正负的判断。首先我们看这公式,这就是热势比线计算的公式, 那么在这个公式中,我们是用两个状态点的含差和含失量差来进行计算,通常我们都是用中状态点的含值或者是含失量值减去出状态点的含值或者含失量。 在这个里面,我们把一定为空气状态的粗状态点,把二定义为空气状态变化的中状态点,所以通过这个例子,我们就可以判断出 他的计算结果的正负。由于中状态点的 含值和含失量值都大于出状态点的含值和含失量值,所以选择这个图式的网系数限制,热水笔限制就是正值。 反之。至于在这个图中,由于工状态点的含值小于粗状态点的含值, 而中状态点的含食量值却大于出状态点的含食量值,所以这个时候这个变化过程他的热食底线就是负值。

这个含湿量它就属于是一个这种绝对意义上的一个值啊,就是说每千克干空气里边所含有水蒸气的这个量就是有实际的代表性。那么相对湿度呢?它就是一个相对上的一个含义, 什么意思呢?就代表示比方说我在某一个状态下,他呢跟饱和的状态下的啊,这个水是就是这个这样之间这样一个笔直关系。那么如果说 我想啊,知道我整个的这样一个空气啊,目前是一个什么样的?成,你比方说我们经常来说分析是吧?就是说我的这个空气中啊,相对的这个湿度在百分之四十到百分之六十之间是一个比较舒适的一个状态 啊,那么这个呢,它其实是有前提条件的,就是在某一个温度下啊,然后跟相对应的饱和的啊,这样一个值 之间的一个一个一个比例关系,然后呢再往下那就是横向的这样一个坐标了啊,横向坐标,横向坐标呢,这个其实比较好理解,就是温度,但是呢这个横向坐标,大家其实如果说就是要稍微离远点看的话,会发现呢,他这个线其实并不是一条水平线啊,这个温度呢,他其实他其实有一定的一个这种 斜率啊,有一点斜率在里面,他并不是一条水水平的一个线啊,这个就是温度的一个线,温度这个 很明显是吧?就是整个的这个反应,这个空气啊,他的这个温度的温,这个温度值的一个高低 啊,也就是这个左边的这样一个竖向的这个坐标,然后除此之外呢再就是斜线了啊,斜线他这个呢就是一个,也是一个非常重要的一个含义,就是这个含啊含,那含代表什么含义呢?含,其实可以 这么理解,就是你像如果说我们啊平常形容温度高低,是吧?他是一种状态,然后呢但是不同的温度下,或者说同一个温度下,那么如果说我携带水蒸气的这个含量不同的话,那么也有可能导致一个什么问题呢?是不是就是我的这个空气 啊?或者说我的空调如果说真给他进行一个处理的话,处理难度水平是不一样的,你比方说同样是一个空气,我空气中呢,比方说水蒸气的含量非常非常低,或者说我水蒸气呢,那么对于这种类型的一个 这个空气我们应该怎么处理呢?是不是单纯就给他进行一个降温就行,不需要给他进行一个除湿好,然后但是对于另外一种情况,那么我的这个呃空调呢?然后我我需要给他进行这样一个降呃就是降温。然 但是呢因为我空气中这个水蒸气含量有很高,那么呢我还要给他进行一个除湿,除湿的话,然后那这样的话怎么做呢?那是不是就相当于是我要把它是空气中的这份湿度,这样又给含就除除掉,对吧?那么这个时候 就知道一个问题了,那么我的这个湿哎,可以用这个横横向来反应,坐标来反应,然后温度呢,可以通过这个动向坐标来反应,我想同时来反映出,嗯,我的这个湿量跟我的这个温度之间啊,他们这样一个 就是藕和在一起的这样一个关系,那么怎么来考虑呢?那就是孩子这样一个概念啊,孩子就反映出来什么呢?就是代表的是他在整个空气处理过程中啊,不单单只是反映温度啊,并且他反映出空气中会主要携带有水蒸气,这个时候水蒸气所携带的这样一份热量。能举个最简单例子,如果说我的 这个水蒸气,然后呢,他温度低了之后,他会,他会凝结吗?对吧?然后这是一种情况,他会放出一部分热量,然后再就是我的这个水呢,然后蒸发,蒸发之后呢,这个时候他被我的这个呃空气啊,就相当于空气混在一起蒸发的过程中呢,又然后同时吸取了一部分热量 啊,那么这些来说哈,他都是整个在跟水晒到水的时候啊,所产生的一系列的这样一个温,那就是这个热量之间的一个传递过程,这种来说话呢,相对来说理解起来就会比较复杂一些,但是这块呢,其实我们可以呃不需要考虑的 过于深入,但是我们要知道这个概念就是一个来说话温度他能反映出来这样一个热量的关系,但是这个热量关系指是什么呢?我们可以把它理解成就是去除了单纯去去,去除了水这一部分的这个所产生的热量 变化之外啊,所产产生带来这样一个热量的传递关系,那么我们可以通过温度来直接反映出来。而一旦说我们引入了水啊这个 变量,那么我们就要用到含这样一个概念啊,可以先这么样来理解就比较容易一些。好,那么在下面呢,可能就涉及到了整个空气的一些处理过程了啊,空气处理过程一个来说的话呢,那就是我的这个空气中看他有几个特殊的点 啊。拿这个套路点呢一个来说的话,就是你看最下面这一条弧线,下面这条弧线,最下面这条弧线呢代表什么呢?就代表的是相对湿度是百分之百了 啊,相对湿度应该是百分之百,那么这个时候也就代表的是我如果说我在某一状态已经达到百分之百的这个相对湿度,我再往里边啊想补充进去水啊,这个是不可能的啊。

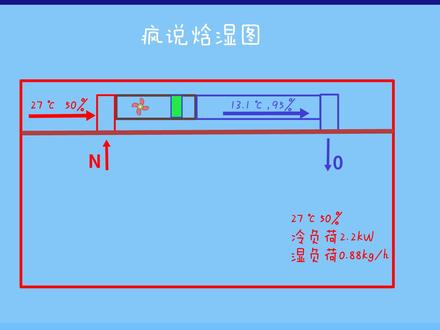

各位朋友大家好啊,上节课我们详细了解了热狮比的概念,这节课我将带着大家继续深度讨论热狮比。 有朋友提到空调房间的空气有个热湿笔,风机盘管还有个热湿笔,那到底哪个材质更重要的?这个实在是太简单了,大家想想空气调节的目的是什么? 不就是调节空调房间内的温度和湿度吗?我们使用空调负荷计算软件算啊算的,算出来的冷负荷和湿负荷不也是空调房间的吗? 所以啊,空调房间的热湿笔才是我们空气调节的课程中主要讨论的对象。至于风机盘管的热湿笔吗?大家只是讨论是否能匹配房间的热湿笔的时候用 用,平时压根也没谁去提他。对于空调房间来说,空气调节的目的就是房间进口的状态参数和风量。有朋友又有点晕,这房间的热湿比咋算出来的?上节课不是用房间进出口的寒值和寒湿量算出来的热湿比吗? 现在咋又直接用冷负荷除以湿负荷了呢?朋友们,这其实是初学者最容易晕的地方,大家想一想啊,对于一个建筑或是一个空调房间来说, 首先是根据用户需求或者相关标准确认室内温度和湿度的设定值,然后根据负荷计算软件算出空调房间的冷负荷和湿负荷, 最后根据房间的冷负荷和湿负荷求出房间的热湿笔。在寒湿图上有了室内设计点的温湿度参数,有了室内的热湿笔,就可以画出热湿笔线了。大家注意, 这个时候空调房间进风点零的参数是不确定的,通过上节课的学习,我们知道房间的进风点零必须在热时比线上才能满足室内温湿度的设计要求。那这个点应该在室内热时比线上的哪个位置呢?我们会在后面的课程详细的讲解, 现在请大家牢牢的记住,这个点,一定在热食笔线上就行了。各位朋友,我问大家一个问题,房间的热食笔是固定不变的还是会变化的呢?为了搞清楚这个问题,我们来看看黑心老王的这间办公室吧。 老王先是让这个办公室挤满了员工,复合计算软件算下来的结果如上表。房间的湿复合主要来自于办公室的员工们,是零点八八公斤每小时。我们给这个应用场景起名叫做办公室吧。请注意,室内的设计温湿度为二十七摄氏度百分之五十,总冷复合 为二点二千瓦。过了不久,老王购置了一堆电子设备,准备搞点快线,大部分员工都被他调走了。室内主要是显热负荷,湿负荷只有零点零七公斤每小时。我们管这个应用场合叫做设备吧, 请大家注意,这个应用场合中室内的设计温湿度和总冷负荷是一样的,变化的仅仅是湿负荷。 黑心老王弄了这堆设备,啥也没赚到,还被人给骗走了不少钱一天有个算命大神告诉他,应该在办公室弄个水池子, 这风扇嘛,没有水哪行啊?老王发财心切,弄了个老大的水池子,我们把这种应用场合就叫做水池吧。同样的,办公室的设计温湿度和总冷负荷也没有变,变化的不过是师傅赫,不过这位师傅赫变得有点大了,要二点一四公斤每小时了。我们把这三 种不同的场合列在一张表上,看看都有啥区别。同样的一间办公室,同样的室外气象条件,同样的室内设计点,和冷负荷 不同的就是湿附和发生了改变,也就是热食比发生了变化。我们看到设备应用场合主要是显热负荷,热食比的数值很大,水池应用场合主要是前日负荷,和它对应的热食比很小。 在寒食图上,我们把这三种不同的热食比划下来,看看是什么样子的。第一种是办公场合,主要以员工散食为主,热食比数值居中。这个场合我们上节课讨论过,很凑巧,办公室内的那台小风机盘管的热食笔线和他重合。 第二个场合是设备场合,空调场合,以发热的设备为主,显热负荷高,湿负荷低。大家请注意,显热负荷越高或者湿负荷越 低,热时比线的斜率就越大。第三个场合是水时场合,类似于游泳池,水面散食量很大,前热负荷大,湿负荷很大。这个场合中显热负荷低,湿负荷很高,热时比线的斜率很低。 通过寒湿图,我们轻易的发现,即使同一个场所,同一个室内温湿度设计点,如果应用场合不同,或者是发生了改变,那热食比心也会跟着改变的。 事实上,即使是同一个场合,比如是员工上班的办公场合,每天随着室外温湿度的变化,员工人数的变化,办公室的热时比线也是在不断变化的。 有朋友问,那我们用负荷计算软件算出来的冷负荷、湿负荷以及热湿笔是个啥?负荷软件上写的很清楚,那是最大负荷,也就是按照冷负荷、湿负荷的最大值计算的。 所以啊,大家一定要记住,空调房间的热食笔可不是个固定值,他可是会随时变化的。朋友们,这节课我们深刻认识到了空调房间的热食笔是个百变星君。 既然房间的热湿笔会变来变去,那安装在办公室中的小风机盘管该怎么应对呢?这个我们下节课接着聊吧。
