你好，我是工科男孙老师，一个分享硬件知识的阿普柱。当我说到莫斯管的时候呢，你的脑子里可能是一团浆糊的。大部分的教材都会告诉你， 莫斯管全称金属氧化物半导体长效应晶体管，英文名 mat。 面对这么大一段话，我不知道你有没有搞明白，反正我大学里是完全没有搞明白，学了一个学期就学了个寂寞，那 为什么这些教材要这么的反人类？他们难道就不能好好写说人话吗？我大概分析了一下，因为同一本教材，他需要面对不同专业的学生，所以教材最重要的是严谨和全面，至于 是不是通俗易懂就没有那么重要了，而且一般的教材也不会告诉你学了有什么用，这就导致了在学习中你很容易迷失在这些概念中，抓不到重点。那本期视频呢？我想根据我自己的工作学习经历， 抛开书本上这些教条的框架，从应用册出发，来给大家介绍一下 pose 管里面最常见也是最容易使用的一种增强型 m box， 简称 mmox。 当你熟悉了这个 mmox 的使用之后呢，再回过头去看这个教材上的内容， 我相信就会有不同的体会了。首先我们来看这么一张简单的图，我们可以用手去控制这个开关的开合，以此来控制这个灯光的亮面。那如果我们想要用耳菊呢，或者单片机去控制这个灯泡的话呢，就需要使用 ms 来替换掉这个开关了。为了更加符合我们工程的 实际使用习惯呢，我们需要把这张图稍微转换一下，就像这个样子，那这两张图是完全等价的。我们可以看到 mmox 是有三个端口，也就是有三个银角，分别是 get， greass。 至于为啥这么讲并不重要，只要记住他们分别简称 gds 就可以了。我们把单片机的一个 logo 接到这个 boss 管的 get 端口，就可以控制这个灯泡了，当然别忘了供地， 当这个单片机的 logo 输出为害的时候， ammos 就等效为这个被闭合的开关，此时灯光就会被打开， 那输出为漏的时候呢，这个 m box 就等下为这个开关被松开了，那此时这个灯光就被关闭，是不是很简单？那如果我们不停的切换这个开关，那灯光就会闪烁，如果切换的这个速度再快一点，因为人也 你的视觉暂留效益，灯光就不闪烁了。此时我们还能通过调节这个开关的时间来调光，这就是所谓的 pwm 波调光。以上呢就是 mvox 最经典的用法，他实现了单片机的 loco 控制一个功率器件，当然你完全可以把灯泡替换成其他的器件， 比如说像水泵啊，电机啊，电磁铁啊这样的东西。明白了 n 个 boss 的用法之后呢，我们来看一下要如何选择一个合适的 m boss， 也就是 nmos 是如何选型的。那 对于一个初学者来说，有四个比较重要的参数需要来关注一下，第一个是分装，第二个是 bgs th， 第三个是 ids， 第四个是 cgs。 分装比较简单，他指的就是 nmox， 这个外形和尺寸他种类也有很多，一般来说分装越大，他能承受的电流也就越大。 为了搞明白另外三个参数呢，我们先要来介绍一下 m box 的等效模型。 ms 其实可以看成是一个由电压控制的电阻，这个电压呢，指的是 gs 两端的电压差。电阻呢，他指的是 ds 之间的电阻， 这个电阻的大小呢，他会随着 gs 电压的变化而产生变化，当然他们不是线性对应的关系，实际的关系差不多像这样子，横坐标是 gs 变压叉动作标呢，是电阻的直。 gs 的电压小于一个特定值的时候呢，电阻基本上是无穷大的，当这个电压值大于这个特定值的时候呢，电 就接近于零。至于说等于这个值的时候会怎么样，我们先不用管这个零界的电压值，我们称之为 bgs th， 也就是打开 ms 需要的 gs 电压，这是每一个 mmos 的固有 属性，我们可以在 mmox 的数据手册里面找到他。显然 vgsth 一定要小于这个高电瓶的电压值，否则的话 就没有办法被正常打开。所以在你选择这个 boss 管的时候，如果你的高电瓶是对应的五伏，那么选三伏左右的 vgsth 是比较合适的。太小的话呢，会因为干扰而误触发，太大的话呢，又打不开这个 boss 管。 接下来我们再来看看 mmox 的第二个重要参数啊， ds 二刚才有提到 mmox 被完全打开的时候呢，他的电阻接近于零，但是无论多小，他总归是有个电阻值的。 就是所谓的啊， ds 啊，他指的是 nmos 被完全打开之后， ds 之间的电阻值。同样的，你也可以在数据手册上找到他。这个电阻值当然是越小越好，越小的话呢，他分压分的少，而且发热也相对比较低，但实际情况呢，一般啊， 越桑越小，这个 nmoos 的价格就越高，而且一般对应的体积也会比较大，所以呢，还是要量力而行，选择恰好合适的。最后说一下 cgs 这个， 这是比较容易被忽视的一个参数，他指的是 g 跟 s 之间的寄生电容，所有的 ms 都有，这是一个制造工艺的问题，没有办法被避免，那他会影响到 ms 打开速度， 因为加载到 get 端的电压，首先要给这个电容先充电，这就导致了 gs 的电压并不能一下子到达给定的一个数值，他有 一个爬升的过程，当然，因为 cgs 比较小，所以一般情况下我们感觉不到他的存在，但是当我们把这个时间刻度放大的时候，我们就可以发现这个上升的过程了。他对于这个高速的 pwm 波控制场景是致命的，当 pwm 波的周期接近于这个爬升时间时，这个 波形就会失真。一般来说， cgs 大小和 mds 二是成反比的关系， rds 越小， cgs 就越大，所以大家要注意平衡他们之间的关系。那以上呢，就是关于 mmox 大家需要初步掌握的知识了，利用 mmox 我们也可以做一些比较有意思的应用，比如说像这个四楼电子的相框， 又或者是这个自动拍摄水滴的装置。 有兴趣的话呢，我会在后面的视频中给大家来介绍。另外关于 n box 和 p box 的区别， boss 管和三极管的区别。有 机会的话呢，我也会在后面的视频里面给大家分享，请大家多多支持你们的关注和三连是我持续做视频的动力。好，那本期视频就到这里，我是龚柯南孙老师，我会定期给大家分享一些硬件相关的知识，拜拜。

大家好，相信大家知道莫斯管这一电子元器件在电路中被广泛应用，那么你知道莫斯管有什么特点，它藏身在哪一些电器的电路板中呢？ 今天 ac 米手青课堂从以下几个方面带大家一起了解一下莫斯管。先给莫斯管做个简单的介绍， 貌似管是 mosfet 的缩写，英文全称是 mental acid semiconductor fielded a vet transistor， 中文全称为金属氧化物半导体长效应晶体管。 由于这种厂效应管的三极被绝缘层隔离，所以又叫绝缘商厂效应管。不过莫斯管是通过电压控制，而三极管是通过电流进行控制。 简单来说，莫斯管的作用和三极管类似。莫斯管从导电勾到来分有 n 勾到和 p 勾到两种，按原理分有增强型和耗尽型两种。 通过对比莫斯管的电路符号，我们能发现，箭头有 s 级指向距级的是 n 勾到莫斯管。箭头有距级指向 s 级的是 p 勾到莫斯管。莫斯管通常可分为插入式和贴片式。常见的插入式莫斯管有 to 杠二二零封装、 t o 杠二五幺封装、 t o 杠九二封装等等。常见的贴片式莫斯管有 t o 杠二五二封装、 t o 杠二六三封装、 s o t 封装等等。为了帮助大家选择合适的莫斯管， a c。 米工程师提醒大 大家关注一下以下六个莫斯管的重要参数，一、确定勾到类型。二、确定导通时漏源之间的最大主抗 rds on。 三、确定漏源级之间的机窗电压 vds。 四、确定最大漏源电流 id。 五、确定三元级之间的开启电压 v g s。 六、确定工作节温 t、 j 以及存储温度 小小的莫斯管，在工业新能源、交通运输、绿色照明等众多领域中都起到很大的作用。那么它有着什么特点让工程师们在电路设计时常常会用到它呢？第一，莫斯管的开关频率极高。第二，莫斯管的 r、 d、 s、 m 极低， 损耗很小，功耗很低。三、莫斯管的噪声系数很小。四、莫斯管性能稳定，抗冲击性能强。五、莫斯管的工作电压范围宽。 六、莫斯管 sot 封装系列，体积小，重量轻。有着这么多特点的莫斯管，它产生在哪一些电器的电路板之中呢？下面让我们来更一步的了解他吧！ 一、莫斯管的开关频率极高，在各种高频的开关电源、 led 横流驱动电源适配器以及 pc 电源、不间断电源、驱动电源中有着极大的应用市场。 二、 boss 管的 rds on， 也就是内阻极低，损耗小，功率低，使其在锂电池的保护板、单片机、 车载逆变器、太阳能光伏逆变器、各类电动车充电桩、无刷电机中被广放应用。 三、莫斯管的噪声系数很小，可用在低噪声放大电路的输入级以及要求性噪比较高的电路中，在音响等设备中也常备用到。四、莫斯管的性能稳定，抗冲击性能强，广泛应用于大规模和超大规模的集成电路中。 五、莫斯管的工作电压范围宽，广泛应用于无线充电、 pd 快充电、动车平衡车、智能门锁等产品。 六、莫斯管的 sot 封装系列体积小，重量轻，可以应用在电子烟、智能穿戴设备等超薄的微小应用场。所。以上就是本期莫斯管视频的 全部内容，欢迎点赞、关注和收藏，更多详情请咨询 ac 米半导体。您还想听哪一方面的应用，欢迎在下方留言。

今天来讲一下晶体管，我们知道电路里有很多开关，这些开关打开盒上的频率啊，从几十赫兹到几十亿赫兹都有，几十亿赫兹是什么概念呢？一秒钟开关几十亿次，那用人手操作肯定是不现实的，那用什么呢？用电子，电子的移动速率快啊， 这种电子开关就是晶体管。今天讲一个很常见的晶体管叫 mosty， 他的全称是金属氧化层半导体长效应管，把他们对应的英文单词首字母 连起来就是 mosty 金属氧化物半导体长消音管，简称金氧半长消音管。那为啥叫这个名字呢？我们来看一下它的结构，这三个竖着的蓝色的就是金属，就像电池的电机一样，这三块金属就是 mosty 的三个电机， 这些黄色的，绿色的都是氧化层，一般是二氧化硅，是起绝缘作用的。那剩下的下面这些红色的，蓝色的区域就都是半导体。 那这个结构如何实现开关的功能呢？我们看最下面这块蓝色的山字形的区域，是 p 型半导体材料， p 型材料有大量的空穴，只有极少的电子，而空穴带的是正电。那什么是空穴呢？我们可以把空穴想象成花生壳， 我们都知道电子带负电，那电子就像花生仁，空穴是花生壳，和电子相对，所以就带正电。所以说啊，下面这块蓝色的区域就是带正电的空穴，这样主导 有少量的带负电的电子。那相对的呢，两块粉红色的区域就是 n 型材料，就是带负电的电子，占主 到地位，而且我们看到 n 后面还有一个加号，就说明电子的数量占绝对主导地位，我们用绿色的加号代表空穴，用红色的符号代表电子，那电子和空穴的分布就一目了然了。前面我们说过， mosex 有三个级， 用水龙头来列笔一下，最左边的叫圆脊，就是水源流出的地方吧，中间的叫山脊，就相当于是水阀，那右边的叫漏脊，也就是漏水的地方吗？和水流一样，垫子也是从圆脊流向漏脊， 但是圆极和漏极中间还有一个阻碍，有一层 p 材料，那 p 材料有大量带正电的空穴，那电子碰到空穴就中和了，就过不去了。那怎么办呢？我们可以在山 级加一个正电，把 p 型材料里那些带负电的电子给吸过来，虽然 p 型材料里面电子不多，但是三级加一个正电还是能吸来一些电子，形成一个通道，是原级发出的电子通过， 这样原级的电子就不会被中和，就可以顺利的流向漏机了。总结一下，原机就是电子的源头，源源不断的往漏机输送，电子能不能通过要听声机的 升级，就像一个阀门，一个开关，控制着整个 mosex 的打开和关断，这就是 mosty 作为电子开关的原理。点个关注不迷路，学习知识不痛苦。

这是一个 n 勾道，貌似管他可以实现这样的功能。当山吉没有电压时，他是截止的。当我们给山吉施加电压之后，他就导通了。接下来说一下他的工作原理。这是貌似管的半导体结构， 两块蓝色区域为 n 型半导体，他是在纯净的硅晶体中掺入了五加磷， 此时这个零元子最外层多出来一个自由电子。因为自由电子带负电，所以我们叫它 n 型半导体。 n 取自于 negative 的首字母。如果我们给 n 型半导体接电，它是可以导通的， 因为它内部有多余的自由电子，无论正接还是反接都可以导通。黄色区域为 p 型半导体，它是在纯净的规 结晶体中掺入了三架棚，此时棚原子最外层就缺少了一个电子，我们用空穴替代缺少的这个电子。空穴吸引电子对外线正点，我们称它为 p 型半导体。 p 取自 positive 的首字母。 需要注意的是， p 型半导体里面并不全是空穴，它里面也有自由电子的存在，只是没有 n 型半导体里面的那么多。 为了便于理解，我们只展示自由电子和空穴，把 p 型和 n 型半导体结合在一块，就构成了二极管。给它通上电，就有了电场。 电子的受力方向和电场线方向相反，我们干脆把电场线扔掉，这样更便于理解。当劈端接正极时，受力方向是这样的， 电子可以向左运动，与空穴复合。在电源的作用下，这种运动源源不断进行，从而形成了电流。当 n 端接正极时，受力方向是这样的， 自由电子受到向右的电长力，不能与空穴复合，此时 png 截止，没有形成电流，这就是二极管的单向导电型。给两块 n 型半导体引出两个金属电极，分别作为 mose 管的漏极和原极，我们给它接上电， 这时候他是截止的，因为他们之间形成了两个二极管，而且方向相反，有一个导通就会有一个截止，所以此时 mouse 管截止。为了能让他导通，在 p 区加了很薄的一层 二氧化硅绝缘层，然后又在绝缘层上面制作了一层金属板，形成了山鸡。当我们给山鸡也接上电，这时候金属板上就有了电场， 他就可以把 p 区里面的电子吸引到绝缘层附近，而把空穴赶走。电压越大，吸引过来的电子也越多。 整个过程是这样的，当自由电子吸引的足够多时，就形成了 n 勾道。 所谓 n 勾道，就是 n 型半导体之间的勾道。由于此时 n 勾道取代了原来 p 型半导体中的空穴，使得原来半导体之间的 p n 结不复存在。为了便于理解，此时我们可以把这个区域看作一整块 n 型半导体，所以在 山级施加电压之后，它就导通了。当我们把山级电压去掉， n 勾道就消失了，此时 mouse 管必然会截止。下面说两个 mouse 管很重要的特性。第一个特性是 mouse 管的山吉输入阻抗非常高， 这是因为有绝缘层的存在，他几乎完全关闭了电子的通道，造成他的输入电阻可以达到上亿欧姆， 所以说他的输入几乎不取电流。这就是为什么现在的芯片内部集成的几乎都是貌似管。 第二个特性就是帽子的山级很容易被静电击穿，由于山级输入阻抗很大，感应电荷很难释放，他产生的高压很容易就把这一层薄薄的绝缘层给击穿，造成帽子管永久损坏。 因为这个绝缘层被击穿之后，电鹤再也不能像以前一样聚集成 n 勾道，而是形成了山极和原极之间的电流。 mose 馆的全称是 metal oxide semiconduct field effect to transistor。 你看，这是金属，这是二氧化硅氧化物，这些是半导体，这里发生了电厂效应， 这样就构成了金属氧化物半导体长效应晶体环。最后我们再来看 n 勾道的电路符号，你可能会有更多的理解， 这分别是原级和漏级金属版，这是山级的金属版，中间的是绝缘层，而这个箭头代表了 n 勾道电子的流动方向。

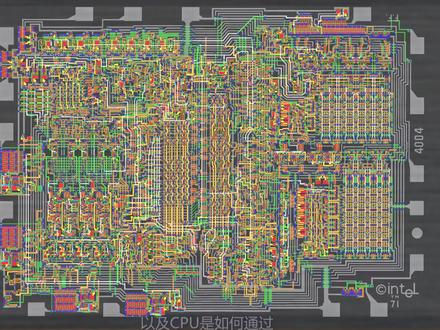

嗨，各位好，欢迎收看应检查谈，我是福良卖茶人，本期视频是我们新系列视频带你了解 cpu 的第一期。在这个系列视频中，我会详细的从 cpu 最基本的结构 moth face， 再到逻辑门，再到运算单元和存储单元，以及时钟同步方面一一介绍， 让大家从最底层的原理去理解 cpu 内部是如何利用电去完成计算的，以及 cpu 是如何通过一个一个逻辑门店录搭建和制造的。希望大家能在看完这个系列视频以后，对 cpu 的工作原理与制造生产过程有个大概的认知， 不过不要担心看不懂，我会从最基础的中学物理和化学开始讲起，哪怕你是文科生，也能很好的理解这当中的原理。想要了解 cpu 是如何工作的，我们首先需要从 cpu 最基本的工作单元 mothfat 金属氧化物半导体厂效应晶体管开始讲起。为了理解他的工作原理， 需要复习一点中学化学。这是一杯水，看上去清澈透明，但是如果你把它放大无数倍，你会发现水其实是由无数的微小颗粒构成的，这些微小颗粒被称之为分子 水，就是由名为 hro 的水分子构成的。分子下面还有更小的微粒叫圆子水分子就是有两个轻圆子加一个养圆子构成的。如果你再继续放大，你会发现圆子下面还有更小的微粒质子，中子和电子。 质子带镇电，中子不带电，电子带副电，质子和中子结合在一起形成了原子核，在电厂作用下，电子围绕原子合作运动。 不过电子的环绕轨迹是不确定的，我们只能确定其大概的运动空间，这个空间范围被称之为电子云。通常来讲，为了方便理解，我们在书面表达的时候，都是用平面的原子结构示意图来表示原子结构。 内圈数字代表了质子数，外圈的数字代表其电子数量和层级关系。中性的物质电子数量和质子数量是相等的。如果一个原子失去了一个电子，由于质子的数量不变，他就会显镇电性。如果一个中性的原子得到了一个电子，由于电子是负电，所以他会显负电性。 介绍上面这些的主要目的是为了理解电流。导体与半导体的概念。铜是经典的导体，这是铜圆子的结构示意图，我们可以看到它的最外圈有一个单独的电子，这个电子由于某些原因倾向于脱离原子飞出去，成为自由电子。 如果没有外力的帮助，这个电子的运动是随机的。如果我们在这里放一个电源，一个灯泡，用一串铜原子把正极和负极连接起来，构成回路闭合开关，电源的电压会驱使电子发生定向移动，就产生了 电流，灯泡便会亮起。不过要注意一点，电子带的是负电盒，而电流规定的是正电盒的移动方向，所以电流的方向和电子的运动方向是相反的。或者你可以这么理解，异性相吸，同性相斥，电子带的是负电，所以会被电源的正极所吸引。 除了铜这种比较典型的导体之外，还有一种物质被称之为半导体，他的导电性介于导体和绝缘体之间。在外界条件变化时，半导体可以实现在导通和不导通之间转换。皈依就是一种非常典型的半导体。他的原子结构示意图是这样的， 他的最外层有四个电子，但是他的最外层其实是可以容纳八个电子的。如果我们把一堆龟原子组合在一起，形成纯净的硅晶体，这样每个龟原子和四周的四个龟原子就会各自拿出一个电子，两两形成共价键，此时就相当于每个 龟原子的外层有八个电子。共价键对于电子的束缚很强，这是一种很稳定的结构，它既不容易得到电子，也不容易失去电子，此时整体的导电性就很弱。 但是如果我们往纯净的龟中掺入少量的零元素，零圆子的对外层有五个假电子，其中四个电子和四周的龟原子形成共价键， 此时还会多出一个电子，这个电子受到的束缚较弱，比较容易发生移动，这种少量掺杂的硅导电性就会上升。这种增加电子的掺杂被称为 n 型掺杂。在 n 型掺杂的半导体中，电鹤的载体也叫做宰流子，是电子。 同样的，如果我们往纯净的硅中掺入少量的蓬元素，蓬元子的最外层有三个架垫子，这样他只能形成三个共架键。会有一个空穴，其他的垫子可以移动到这个空穴上来。由于别的垫子移动了过来，就相当于空穴 移动到了其他的地方，此时这种少量掺杂的龟早电性也会上升。这种增加空穴的掺杂被称为 p 型掺杂。在 p 型掺杂的半导体中，宰流子是空穴。 如果有一个水池，中间有一个挡板，左边的水池里有墨水，而右边的是纯净水。如果我们把中间的挡板抽走，墨水就会自发的往右边扩散，直到两边的墨水浓度相等，这个就是扩散作用。如果我们在同一块硅晶体的相邻区域分别进行 n 型掺杂和 p 型掺杂，就得到了一个 pn 节。 因为 n 型掺杂区域的电子比较多， p 型掺杂的区域空穴比较多，电子就会从 n 区扩散到 p 区，和空穴结合。这时候在交界的区域，由于 n 区域失去了带附电的电子，所以这边就会从中性变成显镇电性，而 p 区域得到的电子就会显附电性。会有一个从 正电信区域指向负电性区域的电厂，这个电厂会驱使电子移动。由于电子是带负电的，会被震级吸引，所以电子在电厂中的运动方向是和电厂相反的。 当扩散作用和电子受电厂的作用相等，此时就达成了一个平衡，其他的电子将无法继续往另一侧扩散。中间这片缺乏宰流子存在内电厂的区域就被称之为耗尽层。 这时候我们外接一个灯泡，如果电池的正极接屁，负极接 n， 电池提供的电厂是从右往左的，当这个电厂足以抵消向右的内间电厂时，平衡就会被打破，电子就可以跨过耗尽层，源源不断的流动了，此时电路就可以导通，灯泡可以亮起。 但是如果我们反过来接电池的电厂和内件电厂方向相同，电厂加强以后，因为电子的运动方向和电厂 相反，这会把所有的电子往左边赶，那对应的就是空穴，往右边走，于是耗尽层背加宽，电子几乎无法跨过这个电场，形成回路，那此时电路就是几乎不倒通的。这就是二极管，电流可以由 p 流向 n， 但是不能由 n 流向 p。 理解二极管的工作原理以后，就可以理解莫斯特的工作原理了。我们往一块纯规中两个肩膀的区域进行 n 型掺杂，往其他的区域进行 p 型掺杂，就得到了这样的一个结构 扩散作用，会在 n 和 p 的交界处形成耗尽层。这时候如果我们往两个 n 区域接，一个电池，一个灯泡，构成回路， 正着接的时候，负极是 p， 往 n 可以导通，但是正极是 n， 往 p， 耗尽层会加宽，阻止电子移动，无法构成回路。反过来则是同理，也是不导通的。想要实现导通，我们需要一点电 场的帮助。我们用两块金属板夹着一层绝缘层，然后将两层金属板接上电源的正负极。在电源的作用下，大量的电子会被电源的正极吸引，离开上层金属板，然后聚集到下层的金属板上，这时候上层的金属板显正电信， 下层的金属板显负电性，中间的绝缘层就会形成一个从上到下的指向性电厂。如果我们把这个结构装到两个 n 区域的中间，上层是金属板，中间是绝缘层，下面的 p 区域直接充当下层金属板， 这时候我们给这个结构通电，就会有大量的电子被吸引到这片区域，在填充空穴的同时，还会多出很多自由电子。当达成平衡以后，在这片区域的下方也会因为扩散作用形成新的耗尽层。此时我们会发现这个区域和 n 区几乎是一模一样的，相当于两个 n 区 就被联通了起来，此时电路就被导通了，这个区域被称之为 n 沟道。所以我们得到了一个可以用电压控制的开关。当我们给中间的电极施加正向偏压，当电压高于预值电压时， mosepic 可以导通。当电压低于预知电压时， mosepic 就不导通。这便是 mosepic 的最基本的工作原理。 中间的电级被称之为山级，左边的电级被称之为原级，右边的电级被称之为漏级，分别简写为 g 级、 s 级和 d 级。 上面这种高于玉质电压导通，低于玉质电压不导通的 mose 被我们称之为 nmos。 而如果在掺杂的时候，我们把 n 和 p 反过来，同时把山级的正负极调换一下方向 给聚集，施加反向偏压，就可以得到当电压高于预知电压时不倒通，电压低于预知电压时倒通的 mote set。 这个就是 pmos， 它和 nmos 的 禁止刚好完全相反。 nmos 和 pmos 在专业电路图中的标识符号长这样， pmos 的箭头指入 mos 内， nmos 的箭头指出 mos 外。把 nmos 和 pmos 的漏机连接起来，就得到了一个 cmos。 如果我们把两个 g 级连起来作为输入端， a 两个 b 级的连接处拉出来一根线作为输出端。 b pmos 的 s 级接入供电电压 vdd， nmos 的 s 级接入接地电压 vss， 就得到了一个飞门。当 a 输入正向偏压，电压高于预值时， pmos 不凿通， nmos 凿通，相当于输出端 b 直接接到了接地电压的 vss 上，输出的就是相对低压。 当 a 输入的电压低于预值， pmos 导通， nmos 不导通，相当于 b 直接接在了供电电压 vdd 上，输出的就是相对高压。这时候如果我们规定相对高， 高压是一，相对低压是零，这个电路就能对输入结果取反，给 a 输入一， b 输出零，给 a 输入零， b 输出一，这就是飞门的原理。碍于篇幅限制，飞门我们就简单了解一下这期节目我们主要理解 mosphet 的工作原理即可，具体的逻辑门内容我们放到后面的节目再讲。 莫斯佩特是构成逻辑门电路最基本的单元，当我们把各种逻辑门组合在一块，就可以形成运算单元，这就是 cpu 的雏形。如果再加上各种存储单元和其他电路，就构成了完整的 cpu。 当我们真正的了解完 cpu 的工作原理与制造过程，就不难发现，他无愧于人类历史上最精密的燃气件之一。 感谢各位的耐心观看与支持，我们将持续输出干货满满的软硬件知识，这里是硬件茶坛，我是葡萄卖茶人，我们下期节目再见！

莫斯管的应用十分广泛，在我们日常生活中随处可见电源的开关，电动车电源转换、直流电机的控制，节能灯、加湿器等家电都可以看到它的身影。 拿一个典型的无刷直流电机控制电路举例，电路中有六个 mos 单片机 io 口，分别控制山级电瓶的高低。 当单片机输出高电瓶时， mos 管导通电流流过电机中的绕组，形成磁场，带动电机转子旋转工作。按一定顺序打开 mos 管，就可以实现三项绕组，两秒通电，使电机持续工作。 而以 p w m 波调节单片机输出高低电瓶的时间，就可以改变 mos 管导通关闭的时间，从而调节电机的转速。上面电机的控制就是利用了 mos 管的开关特性。 那在 mos 馆的应用中，有哪些是值得我们注意的地方呢？ mos 馆又有哪些重要的参数是需要我们有所了解的呢？ 这是一个简单的小灯开关电路，当距即输入低电频， d s 不导通， mos 管，截止，小灯熄灭。当距即输出高电瓶时， d s 导通， mos 管导通，小灯点亮。 此时我们将 mos 管拿到小灯上方作为上管，这个电路是否还和左边的电路等效呢？当距即输入低电频时， ds 不导通 mos 管，截止，小灯熄灭。 此时左右两个电路并没有差别，但当机器输入高电瓶 ds 和 mos 管导通时，灯泡上端上升到五伏，此时聚集和 s 级之间无法形成压差， mouse 管无法被持续打开，灯泡也就无法被持续点亮。从这里可以看出， m mouse 通常用作下管放在电路中使用， p mouse 与 m mouse 相反， p mouse 一般在电路中作为上管使用。 说到这里，可能有同学会有疑问，这样的功能不是三极管也能实现，为什么还要用结构复杂的 mos 管呢？ 这主要是 mos 管导通速度快，导通功耗小，可以应用到高频开关电路中，所以虽然价格比三极管贵，但却应用十分广泛。 细心的同学可能已经发现，在 mos 管的旁边都画了一个二极管，而在实际 mos 管的数据手册上也会有这么一个二极管的存在。那这个二极管到底是怎么来的？又有什么作用呢？还是来看 mos 管 这个构造图。原极 s 与 p 型衬底之间有导线连接，山极具与 p 型衬底隔着二氧化硅绝缘层，而 d 级与 p 型衬底加着 n 型填充物， p 型衬底和 n 型填充物形成一个二极管，叫做寄生二极管或者体二极管。 这个二极管是 mose 管的工艺特点所产生的。寄生二极管主要有两个作用， 一个是防止 ds 电压过大击穿 mos 管，当加在 mos 管地级的电压过高，寄生二极管会被反向击穿 过，电流会通过二极管释放掉，从而保护 mos 管不受损伤。二是当 ds 电源被错误反接时，电流可以通过二极管卸放掉，从而也能起到保护 mos 管的作用。 说了这么多，设计电路的时候，该怎么选择 mos 管的型号呢？很多同学看到密密麻麻的英文数据手册就头大， 其实每种类型的元器件常用的参数就那么几个，搞懂了就能应付绝大多数场合。对于某斯版来说，最重要的是以下几个参数， v d s r d s on i d v g s t h。 对于前三个参数，在手册的首页就可以看到，是产品的基本信息。 v d s 表示漏极地和原极 s 之间可施加的最大电压， i d 表示漏极地能持续流过的最大电流， rds on 表示 mos 管导通的内阻，内阻越小，功耗越低，这也是前面提到比三极管有优势的地方。 v g s t h 是 mos 管的导通域值，当三级电压 v g 减去原级电压 vs 大于 v g s t h。 十 mos 管导通图示，这个预值是二到四伏的一个范围，这个变动范围是因为环境温度的影响，具体温度对应的值在数据手册后面也能找到。 最后我们看一个带软启动功能的电源开关电路，注意，这里使用了 p mouse， 当控制端口输入低电瓶，三极管处于截止状态， v g s 等于零， mouse 管不导通。此时给电源输入端上电， mouse 管 g 级和 s 级均达到五伏， 但 v g s 仍然等于零， mos 管依旧不倒通，这时给控制端口输入高电瓶，三极管打开，由于电容的存在，积极电压由五伏缓慢降到零伏，最终 v g s 等于负五伏， mos 管导通，电源输出端输出五伏电压。以上就是 mos 管的应用讲解，你听懂了吗？

我们大多数电路中都会使用到功率场效应管，比如开关、电源、电机驱动器，他们都具有高电压和电流能力，并且其开关频率很高。但是对于长效应管该如何选型呢？接下来我们将通过其重要参数来讲解它。 我们通过 box 七 y 三二五系列厂效应管为例，首先看到的是漏源击穿电压，该额定值对于选择厂效应管非常重要。当加载与漏源之间的电压大于漏源击穿电压的额定值时，这将烧毁该场效应管。 所以一般在选型时都要保证 le d s 远大于供电电压分。该 le d s 额定值表示场效应管在开闭状态时可以阻挡该电压而不损坏自身。当然这是有某些条件的，那就让我们看看这个数据表的第五页。从图中可以看到，当场效应管接 温等于二十五摄氏度时，并且 d g s 等于零伏， id 等于两百五十微氨，这样该长效应管的击穿电压才等于四十二点七伏。那什么是 d g s 呢？ 也就是山级导原级的电压，该信号允许漏级电流开始流过长效应管。当我们施加该山级电压信号时，他至少高于预制电压，只有这样长效应管才会导通。对于这个长效应管， 我们至少需要三伏才能将其打开。当然，该值还取决于漏极电流 id 和电压 v d s。 如果我们看到这张图极长效应管的传输特性曲线，它表示了漏极电流和 v g s 之间的理论关系。如果我们的负载为五十安赔， 如果 v d s 等于十二伏，我们大概需要四点五伏的 v g s 来打开场效应管，当然，这只是 v d s 等于十二伏的情况。实际上，我们的 v g s 有一个很宽的电压范围，最小电压等于负十伏，最大电压等于二十伏。接下来看到的是连续漏极电流，它是长效应管导通时可以承载的最大连续电流。当我们提供十伏的 v g s 时，漏极电流最高可达一百二十安赔。 这也仅仅是长效应管节温等于二十五摄氏度，当节温等于一百摄氏度时，其最大也只能通过九十三安培。 我们接下来看看下面的曲线图。从图中可以看到，随着节温的升高，乐极能够通过的最大电流呈指数降低，当温度上升到一百七十五摄氏度时，其通过的电流为零。 温度对厂效应管影响很大。下一个参数是 rds on， 也就是漏源之间的电阻，它是计算传导损耗和厂效 效应管节温上升的关键参数。并且 le d s 越大， r d s 也越大。很明显， le d s 等于一百五十伏的 r d s on， 要大于 v d s 等于四十伏的 r d s on， 如果我们使用很小的 bgs， 这样也会加大。而 ds on， 我们知道长效硬管是一个正温度系数器件， 随着节温的上升， rds on 也会加大。这个是长效应管的传导损耗计算公式。我们接下来看看长效应管的 rds on 的参数表。从表中可以看到，当立 gs 等于十伏， id 等于二十五安赔，结温等于二十五摄氏度时， r d s on 等于二点九毫哦。为了看到更清楚，我们不妨看看该对应曲线图。从图中知道 r d s on 和漏极电流非常依赖 b g s。 如果 b g s 较小，则 r d 丧较大，漏急载流能力也就越低。但 d g s 高于十伏，可以看到其载流能力高达两百安赔。其二， d i 丧理论低于五毫哦。接下来看到的是漏急漏电流这个参数，也就是当 d g s 等于零伏时，也有电流流过漏源之间， 我们把这个电流称之为 i d s。 在电路设计中，我们应该让该电流尽可能小。对于该场效应管而言，在不同的 le d s 和不同的节温下，电流范围通常在几微安到五百微安变化。因此，影响 i d s 的因数取决于 v d s 和节温。

绝缘山厂效应管，也称金属氧化物半导体厂效应管，简称为貌似管，从导电勾到来分，可分为 n 勾到和 p 勾到。无论是 n 勾到还是 p 勾到，又可分为增强型和耗尽型。貌似管的称体跟 s 级在管子内部连接在一起， 级和 s 级之间一般有一个计生二级管，所以貌似管的符号长化成这样，应用更多的是增强型貌似管号进行的管子比较少用到。如何使用貌似管做电子开关呢？我们以驱动 led 的电路举例。 对于 n 勾到增强型的貌似管，当 ugs 大于开启电压就会导通，小于开启电压就会截止。 n 勾到增强型的开启电压一般是二到四伏之间。对于 p 勾到增强型的貌似管，当优质 s 小于开启电压就会导通，大于开启电压就会截止。 p 勾到增强型的开启电压一般是负二伏到负四伏之间， 若 ugs 达不到开启电压，貌似则无法导通。所以说貌似管是电压控制型元件。那么电阻 lgs 有什么作用呢？其实在貌似管内部结构里， g 级和 d 级、 s 级之间有一层绝缘层二氧化硅进行隔离，这 就相当于存在一个电容器电路，加入电阻 rgs， 可对电容的电压进行及时释放，有利于提高电路可靠性。以上就是今天的知识点了，你学会了吗？

大家好，那么之前我们介绍 d c， d c， l e d 驱动，还有限流开关等等，我们都会提到一个参数叫开关管的擂主，那么开关管是什么呢？其实就是 music 管， 莫斯管的中文就金属氧化的半导体长效应晶体管，简称莫斯莫斯呢分为 n 勾到跟 p 勾到这两种，那么箭头向里面的就是 n 勾到，箭头向外的就是 p 勾到。 莫斯有三个银角云级，然后三级和漏级，这个是他的秤底，秤底一般是跟漏级联通在一起，那么 n 莫斯是指外加的 vds， 是那个正值的时候他才会打通， p 莫斯就是负值 的时候它就会打通。从材料上来分，莫斯管分为硅莫斯，还有碳化硅莫斯，还有淡化甲莫斯，我们简称 s s e 和 g a m。 还有一种莫斯，他叫那个毫进行，但是毫进行一般是不生产的，在市面上基本做不到，呃，在市面上基本见不到，所以我们平时说的莫斯就默认为是增强型的。 淡化甲和碳化硅材料具有更大的一个静待宽度，还有临界场墙，使得基于这两种材料制作的那功率半导体有一些高耐压、低导风电阻、机身参数小等优优异的一些特性。他们在开关电源 领域里面具有损耗小、工作频率高、可怕性高等一些优点，可以提高开关电源的效率、功率、密度很可怕性等等一些性能。所以就是说后面淡化甲和碳化硅的那个应用会越来越多， 我们在静待宽度、明代产权和电子纤维率等等一些参数上做了一个对比图，给大家参考一下。 在应用当中，嗯，如果说我们的频率比较高，比如说两百 k 以上，首选是淡化甲，是选择碳化硅，那如果说低于两百 k 这两个都可以用， 如果说对于轻窄或者半窄的效率较高，首选会变成烫发甲， 自选那个碳化硅，那如果说是高温环境，或者说要求满载效率极高，首选是碳化硅，是选碳化钾。 还有一些应用就是噪声较大，特别是门级驱动的干扰较大，首选就碳化硅，次选碳化钾。如果系统需要功率开关，有较大的短路能力的时候，我们就会首选碳化硅， 这个要根据呃我们应用的一些场景来选择，到底是碳化硅还是碳化钾。 我们选择莫斯管的时候的一些重要参数，那首先就是 v d s s 就是漏极跟原极的电压，一般会标称，比如说六十伏一呃， 两百伏等等啊，都有的啊。路及电流就是代表那个莫斯光的通流能力，我们主要是看这个连续值，二十五度时候的一个连续值，这个就是常温环境下 我们可以连续通流达到多少安排，然后脉冲子，脉冲子也就是启动瞬间啊，一般电流需求会比较大，所以这个脉冲子也要看一下啊。 vgss 就是我们 加载在那个 get 机的时候使莫斯管打通的那个电压的极限参数，一般我们会在十几伏的时候让那个莫斯打通， 还有那个热阻系数，像这个热阻系数六十二度每瓦，这个会影响到芯片的一个发热。 再有就是那个导吞电阻，简称 r d s on， 导吞电阻就是会影响到发热量的一个震点参数， 当比如说我们通流史安培，然后导航电阻是零点一五欧，这个时候我们可以计算他的发热量是多少，然后通过这个热阻系数再计算出 整个温升是多少，如果温升过高，那么那个莫斯发热就会导致他热光断。 再有这个是输入电容跟输出电容，就 c i s 跟 c o s s 这些参数也是重要的，通常来讲莫斯管它是属于电 压型的，所以说我们加载电压他就会导通，但是因为有那个输入电能跟输出电能的存在，我们还是需要给他一些电流，就是要给他一个比较大的电流加快他的开关， 因为开关速度越快，它的损耗就越小，这里你就看到导通上升的时间，如果这个值小的话，那么它的损耗就小。 那么呃， mos 的一些参数我们就分享到这里，希望对大家有一些帮助，谢谢。
