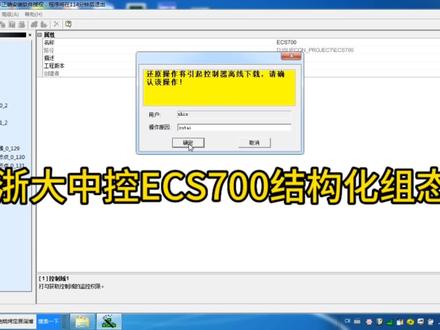

大家好，今天咱们给大家讲解一下浙大中控 e c s 七百，它这个结构化组态，咱们先打开它这个那个 e c s 七百，它这个文件夹，咱们双击，然后咱们选择结构化组态，大家选择这个系统结构组态软件，咱们双击， 然后因为他需要这个正常如果你要仿真下载的话，他需要仿真狗，所以说咱们现在没有没有仿真狗，但是他不影响咱们学习。所以说咱们点确定 这是咱们建立的一个用户名工程师啊，他这个用户名啊，用户名是 s h 那个 x 密码，咱们没有设密码，他的工程是 e s s 七百，在这可以选择一个工程 e s s 七百。还有浙大中控 d s s e c e s s 七百教学啊， 大家可以打开多个工程啊，选择你要打开这个工程，然后咱们没有设密码，然后咱们点确定， 这样就进入他们的咱们的一个 e c s 七百，他这个工程的一个结结构化组态的一个界面。首先咱们看一下他这个布局， 他整体来说分这个控制欲跟那个操作欲。咱们首先第一步咱们可以新建这个工程师组，然后在这里可以添加他的一个工程师，添加工程师啊，比如说咱这设置个用户名，设置密码确认密码，比如说咱们在在这给他设置一个仪表， 仪表的一个工程师密码是一二三四五六，然后确认密码一二三四五六，然后他是咱们给他选择上工程 管理权限，然后确定，这样就咱们就新建了一个那个仪表的一个工程师，等会登录的时候他就会显示出仪表这个选项啊，大家可以以这个仪表，这个仪表的这个用户进行一个登录，然后对齐，可以设置他这个权限。 比如说咱们给你啊，刚啊那个建了两个控制欲，控制欲就是咱们的那个控制啊，数据的一个运算都是在这个控制欲， 等会咱们组态管理软件的时候，在这新建一个控制帐，新建 io 卡件都是在控制欲当中啊进行一个组态，而操作欲就是类似于咱们的，就是咱们的人机接口帐这个操作欲，咱们在这给他建了一个幺三零，这个是一个工程师的一个权限， 幺二九，这个是一个操作员的一个权限，明白吗？操作与它里头可以设置两台，建两台服务器，也就是数据服务器，他主要起的一个作用就是 保存咱们测点的一个位号，历史曲线、报警记录啊，然后这是操作欲，这是控制欲，大家一定要把这两个概念大家一定要清晰。 然后选择对应的操作域，他也可以设置他的一个权限啊，选择这个操作域，比如说操作域零，咱们可以再给大家建一个操作域 啊，在这点操作与一，可以给操作与一设置他的一个权限，可以你可以对操作与零控制与零进行控制，还有控制与一进行控制，是不是？然后在这可以给他对 控制欲给他设置一个权限啊？对这个操作欲给他要控制的这个控制欲给他设置一个权限，到底你能控制控制于零还是控制于一？ 咱们 diss 控制系统，他就是把一个大的工艺流程划分成许多小的子系统，比如说控制于零，咱们是让他给他命名成一个，命名成一个制粉系统是吧？然后控制于一，可以给他命命名成一个汽水系统， 然后根据对操作与他设置一个权限，比如说咱们一个火电厂是吧？火电厂咱们可以整体可以让可以设置成两个，两个控制欲 啊，三个控制欲，比如说锅炉器机还有电器，然后对咱们操作欲来说，对咱们操作欲也就是咱们的操作原账来说可以设置权限，你 那个监测锅炉的，咱们给他设那个只能控制，比如说锅炉的，然后那个间盘气机的，咱们给他设置成一个只能间那个操盘气机的，是不是只能控制气机的 契机的这个控制欲，如果你操盘电器的话，你只能操盘他这个控制那个电器的一些控制欲，明白吧？这就是咱们他的一个根据咱们个人的需求，或者是人家甲方的要求，可以设置他的一些权限。 接下来咱们给大家讲解一下他这个，比如说咱们在这有单个工程的话，有多个工程，咱们可以把某个工程设置成一个默默认工程，咱们比如说咱们选择咱们 ecs 七百这个工程，咱们点一下默认工程，咱们就把在 如果有多个工程的话打开的情况下，把这个工程就设置成一个默认工程，咱们选择一下，嗯 啊，这样就咱们把这个 e c s 七百这个工程给它设置成一个默认工程。接下来咱们在实际的，咱们作为咱们这个工程师来说，咱们在阶段性的组态的时候一定要备份工程 啊，在你当天的作业完成的时候，一定要养成一个好的习惯，把这个工程及时的一个备份，咱们选择这个工程，然后咱们点这个文件，它里头有一个备份工程这个选项，咱们点一下这个备份工程确定，然后是 比如说咱们给他保存到咱们的桌面上去确定，然后他他是以这个压缩文件的一个形式给 给大家进行一个保存的啊，然后保存类型是那个压缩文件名名称是 e c s 七百二零二三，它的日期工程名日期名，咱们以默认来说，咱们点保存 啊，这样就保保存完成了，是不是？比如说咱们要还原这个工程，要还原这个工程的话，咱们点在这选择高级，咱们在这选还原工程， 这个操作原因咱们可以自己啊自己随便写一个，是吧？比如说随便写一个组态吧， 确定，然后选择咱们桌面上的那个刚才咱们备份的那个工程 e c s 七百，是不是？然后选择这个工程，然后 打开你看，因为咱们现在目目前是有这个工程，是吧？已经存在，是否覆盖，咱们点试 啊，这样就把这输入咱们的密码，密码咱们没有设置密码确定，这样咱们就把这个备份的工程啊进行一个还原啊，它的一个工程路径，大家注意看它在地旁 s u p c u n project， e c s 七百，大家可以打开一下地旁，咱们看一下 第一旁，然后它这是工程存储在 s u p project， 然后大家注意看它这有一个 e c s 七百零，这个就是咱们黄源的工程 e c s 七百是咱们新建的一个工程，如果没有新建的工程的话，它这儿就不会显示这个那个 波浪型零，是不是？如果没有的话啊？没有这个原先新建的工程直接还原的话，他这就会直接会显示 ess 七百，像咱们这个 ess 七百那个波浪零，这个就是一个还原的一个工程， 大家首先要把这个，首先要把这个 e c s 七百，它这个结构化组态，右边这个这个它这个结构大家先明搞明白，然后 结构化组态掌握了，然后接下来咱们进入他的逻辑组态啊，通过这个这个那个快捷键一三四七百， 然后主态管理软件进行一个控制的新建 i o 卡， i o 卡件包括数据库的新建。咱们下节课给咱们，咱们给大家进行个讲解啊，今天咱们就讲到这里， 咱们已经在视频中部海豚知道小程序上传了 ecs 七百系统的视视频教程，大家购买以后私信咱们抖音小号 hidcs， 因为咱们直播的这个账号私信不了。今天咱们就讲到这里，喜欢的朋友点赞加关注，感谢你的观看。

啊，大家好，本节课咱们讲一下 jx 三百、 ecs 一百流程图，调用这个糖出流程图，它的一个画面的一个阻态及它最终的一个效果展示。 咱们还是点这个系统主态，点载入主态，输上他的密码。 首先咱们看看咱们上节课绘制的一个糖出流程图，咱们绘制的一个 页码为零二，标题为风机轴承温度的一个糖醋流程图， 这是他的一个画面画面，咱们制作的一个糖醋流程图画面，接下来咱们就要在流程图调用这个画面进行一个温度，风机电机温度的一个显示， 咱们点咱们这个流程图 f 点编辑， 咱们增加一个按钮，增加一个按钮就是让他显示这个风机温度，点这个按钮选择按钮类型，咱们是特殊翻译按钮，点下一步 标签给他写上风机轴承温度 句型，画面类型，画面类型，咱们是点这个下三角，选择调用他的一个糖出式流程图 页码，页码，咱们刚才是看的页码是二，咱们把这个页码选择一下，改成二 点，确定 这个就是咱们糖醋流程图的一个 按钮，咱们放到这这这个位置上进行显示，然后接下来咱们点保存， 保存，咱们退出以后，咱们点一下外部的一个保存按钮，然后再点边页，全体边页 开始变异， 变异完成以后咱们发布一下数据，发布数据，然后进入他的一个变异正确， 接下来咱们把数据进行发布，点发布组态， 咱们选择这个工程师长，让他发布，把这个画面发布到这个 我们的这个幺三零控制账上进行显示，上位基金显示点通知更新， 他发布完成以后，他就会自动进入这个监控的一个画面 监控，咱们登录一下，登录一下操作选组小组，咱们登录这个过路操作小组，密码是 sup c o n d c s， 点登录 登录，登录上以后 上面这个按钮就可以进行操作了，这个是调出他的一个流程图的一个啊，图标按钮，咱们点这个流程图，咱们就点调出咱们这个图来了，是不是 这个图以后咱们点咱们这个风机轴承温度啊，就调出了咱们新建的那个糖出窗口图， 这就是他最终一个画面的一个呃显示， 然后关闭。另外大家有如果要退出的话，也需要再登录密码，点这个退出系统， 你照样还得输上输上密码 啊，这就退出来了。 下节课咱们讲他的一个趋势图的一个设置，如何调用这个趋势图及趋势图里他的一些仓数设置。

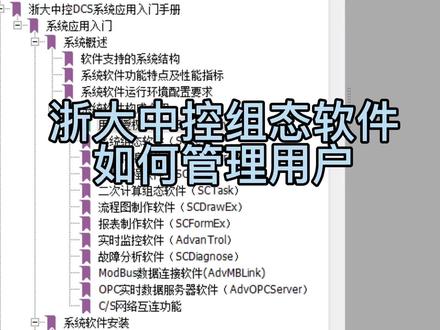

这大中控组态软件如何管理用户？今天讲下用户授权软件 security， 如图，这大中控管理员默认密码为 subconux。 打开软件的系统组态，进入如下的组态页面，点击顶部的总体设置， 选择用户设置选项，进入如下用户组态页面，点击向导或者黄色加号，可以添加设置新用户。点击角色列表中的用户列表，可以修好用户密码。 点击角色列表下的工程师功能权限，可以看到工程师权限，选择角色列表下的工程师或者操作员，再点击上面的叉号，可以删除相应用户，这样就可以创建删除及修改用户权限了。

我们今天来讲一下画面基本主态及仿真。 首先打开独态管理软件， 选择从独态服务器打开，因为我们上节课已经从独态服务器打开，所以本节课我们默认为从独态服务器打开，那么此时我们可以点击编辑 水冷操作四，下面的流程图调节 接法，我们点击编辑好，记录到了调节法主态界面中， 我们先保存一下，那么系统默认为地盘 ecs data ecs 七百四十名项目 hmi o a o p i c 下面， 那么此文件夹我们是不可以更改的。好，点击保存 好，我们来做一个画面，那么 ecs 七百为我们提供了直线折线，弧矩形、圆角矩形、椭圆 弦，扇形，多边形管道，文字数据连接系统，变量面板按钮，图片选择框，组合框，菜单，定时器，祛湿空间等。 如果我们想做好一个画面，我们可以引用其中的一种或者是多种空间进行相互组合，比如下面我们来做一个调节法， 那么我们来做一个示意图，可以引用矩形， 那么一个简单的调节阀我们就做完了，我们可以更改它的颜色， 我们点击此矩形框，在页面的属性中可以点击背景色下拉尖头，我们选择，比如这里我们选择绿色，那么此矩形框变成了绿色。 对于很多种空间，系统中已经给出，我们可以不必去利用我们的矩形框或者是圆角矩形等相互组合进行做。那么我们可以点击菜单栏中的 闲饮模板，对象浏览器 系统模板，比如这里我们选择一个罐， 我们将此空键拖到我们的空白区域，松开鼠标，好，我们将我们刚刚新建的这个法删掉， 那么我们再选择一个阀， 好，我们同样选零五， 零五代表的是我们的一个球阀， 大家可以看到此求法，我们在生活中可以经常看到，我们的自来水管道用的就是此求法， 可以拖动上下边缘及左右边缘，对此空间的大小进行更改。 好，系统为我们提供了管道，我们只要把鼠标放在相应的空间上，就会有中文进行提示啊，我们这里提示的管道， 点击此管道，我们从容器连接到 该发体，松开鼠标，双击好，那么此管道就生成了。 那么大家可以看到，如果我们想更改此管道的宽度，同样点击此管道，在右面的属性栏中，我们将管道宽度进行更改，比如这里我们选择二十， 输入二十之后，我们输入回车键，好， 这时我们可以调节鼠标键盘的上下键进行微调。 那么大家可以看到管道与阀之间的 的连接处有重影，很难看，那么这时我们可以选择阀，右键将阀置于管道之上，可以选择置于顶层啊， 那么容器管道阀我们连接成功，我们再复制一个管道粘贴，将此管道连接到阀的右端， 同样我们将持管道置于底层。哦， 那么容器与阀我们就连接完毕，这里我们继续生成一个数字连接，比如我们要显示的是容器的液位 数据连接，我们点击后面的三个点， 比如这里我们选择水箱水位，那么 当我们画面在运行的时候，容器此处数据连接处显示的是我们水箱水位的数值，那么同时我们可以看到下面还有备选方案， 可以选择显示单位，比如我们的水箱水位单位为毫米，那么当我们选上显示单位的时候，我们就可以在数值后面自动显示出我们的水位单位 名称。名称这里我们定义的是水箱水位，那么可以在我们的数值上侧显示我们的水箱水位是个汉字 显示状态及我们辞职是否已经连接到 dcs， 或者辞职已经报警。好，这里我们只选择显示单位及默认的显示提示就可以了。 点击确定 罚开度，同样 数据连接 问号， 我们选择法口开度确定同样显示单位，点击确定 好，我们最后点击保存。 那么 大家可以注意， 我们现在建立了五个流程图，那么现在我们 要将调节阀的流程图连接到水泵的流程图，并且将水泵的流程图连接到调节阀的流程图，所以这里我们要添加一个按钮， 我们将鼠标左键放在按钮的上方提示按钮，那么鼠标左键点击此按钮之后 将其拖到右边的空白区域，我们将此按钮更名。 打开水泵流声图， 此时依然回撤好。此按钮的颜色我们可以进行更改，我们更改的是七背景色， 比如这里我们选择黄色。 好，静态属性我们更改完毕，那么下面我们要进行更改的是此按钮打开的水泵的控制方面的连接， 右键选择动态，或者直接双击该按钮， 可以看到动态属性设置好。这节课我们先讲的是动作中的 动作，那么动作连接打开画面， 大家可以看到该动作中有打开画面，弹出画面前页，后页，运行成绩等等，那么这里我们选择打开画面， 确定好，我们继续点击保存， 那么下面我们再来编辑一下水泵方面， 在水泵点 pic 后面的编辑，我们点击一下，那么我们进入到了 水泵上位机画面的主态。从窗口中我们可以选择调节阀或者水泵。好，那么我们依然在通行库中选择一个泵， 比如这里我们选择三号， 我们再选择一个阀门， 我们选择一号阀门， 好，将此水泵与阀门连接。同样采用左侧的静态管道， 将此管道的管道宽度进行更改， 对于此管道的颜色我们也可以进行更改，比如内部色 我们更改为蓝色。 同样我们将阀的右侧连接成管道。 对于两个管道是否是相齐的，是否是水平的，大家可以这样操作，我们选中左侧的管道， 按住 shift 键，按住键盘的 shift， 同时选中右侧的转道，那么我们点击上对齐。 好，两个管道已经对齐了，那么我们系统的菜单栏中提供的是左对齐，右对齐，上对齐，下对齐，以及水平对齐，竖直对齐等。好，这个大家可以回去自己试一下， 那么我们的水泵界面静态图堵态完毕。好，这里我们同样也用一个数据连接， 这里我们选择冷却水温显示 单位， 此冷却水温显示的是水泵的水管温度，冷却水温度，那么同样我们选择阀门开度 啊，点击保存，那么系统默认还是此文件夹，点击保存 好，我们将此画面进行关闭。下面我们进行仿真，来看看我们 刚刚读太的画面的效果， 那么我们首先要更改我们的 ip 地址，我们要看一下我们的系统结构图材软件， 我们的操作预零定义的服务器节点制地址为零点幺二九，服务器 为零幺三零，操作节点为零幺三幺幺三二幺三三。好，我们任意访问一个，比如这里我们模拟成零幺三幺，那么 我们更改一个网卡的 ip 地址 幺七二点三，零点零， 那么大家这里要注意，这里我们就要更改成幺三幺， 如果我们想模拟仿真操作节点二幺三二地址，那么这里我们改成幺三二。好，我们先改成幺三幺，点击确定，确定 关闭， 我们回到主态管理软件中，右键操作预零，选择主态发布 啊，大家可以看到我们刚刚添加的 ip 地址 幺七二点三，零点零点幺三幺。好，我们的仿真福气已经找到此 ip 地址， 那么我们点击全体发布，进行 全体发布，将重启监控，你确定要继续？我们点击确定 状态中，可以看到发布成功未启动，那么我们来启动一下我们的监控，找到监控启动软件，双击 确定 好，已经进入到了监控主态软件的主界面，大家可以看到左上角的可操作框为灰色的，是不允许我们操作的， 那么我们首先要进行登录，点击人头像用户，登录用户名， 在观察用户名为观察员的时候，我们的操作显示为灰色的，不允许我们操作，那么我们选择工程师 密码同样为额的 mini 及 a d m i n。 点击确定 好，大家可以看到我们的左上角的菜单栏为可点，那么大家来看一下系统种帽，系统种帽为我们主菜的， 再看一下数据预览，数据预览为表格呈现的形式是我们上节课进行主态的控制分组， 控制分组，我们上节课只加了一个总管压力的尾号 去试图 七字图，大家也可以看到我们上节课只加了一个法，法口开度的一个趋势。 好，大家可以看到这是我们刚刚主态的流程图， 由于现在流程图为空白的，说明我们的刚刚主态的流程图没有发布过来， 我们需要进行重新发布。 好，我们先先将此仿真画面进行关闭，那么我们同样点击退出系统，退出系统时密码同是同样 范围。 admiving， 选择主态发布， 点击全体发布，或者点击正量发布， 发布成功， 那么此时我们继续再次打开监控启动软件，这时我们可以点击一下更新 显示主态更新成功，或者我们点击下三角的更新所有。好，同样点击主态更新成功，点击确定 好，已经打开了监控主态的主界面。同样第一步我们需要 登录选择 admini， 输入密码 admini 好，那么同样可以进行了操作。这时大家可以看到我们刚刚新建的流程图，画面为调节阀已经打开了，大家可以观看 玉为操作玉林操作小组为水冷操作室用户名额的密画面调节阀， 那么尺为流程图，流程图中为二杠一，也就是说我们现在已经主态了两个流程图，其中 是调节阀流程图为我们的第一个流程图， 当前操作小组无访问此页面，那么当我们弹出此对话框的时候，表示我们的按钮没有进行访，没有进行授权。 好，这节课我们先讲到这里，下节课我们继续讲画面主态。

首先我们打开项目的段落，在项目段落当中选择新建段落，在新建段落的内容当中选择类型为梯形图名称啊，我们随便命名一下，比如说我们命名为三个八啊，三个八，然后单击确定， 确认以后，生成了一个具有 ld 段落当中的三个八的子段落，在子段落当中，我们假设插入一个运算，比如说我们插入一个数字量运算啊，我们首先插入一个常开触点，那么我将试图放大，这样的话大家看起来会比较容易 双击，在双击当中你可以选择位号，也可以选择变量，假设说我们选择变量，那么变量呢？我们随便插入一个符号啊，这里面不遵循语法， 我们就随便插入一个符号，比如说我们插入一个啊， p 二十一杠一啊，你插入一个 p 二幺杠幺，那么插入这样的一个地址以后， 然后我们进行一个加法运算，调用指令框选择功能块， 选择功能块当中呢？这里边我们插入功能块，那么可以看到我们插入了一个呃，插， 插入了一个啊， p 二十二的一个加法运算啊， p 二十二的一个加法运算，那么双击进入加法运算当中，那么我们在其中就可以进行低脂浏览啊， 我们可以进行一个地址浏览，一个变量的一个呃，对应啊，如何将两个数据相加，那么这里面要说的就是当我们使用 图段落的时候，在右侧的选项开关当中可以进行功能块选择，在功能块选择当中，我们可以看到这里面有算数运算，比较运算，转换运算等等一些的运算符号 啊，那么这里面呢算数运算其中的数据类型呢？基本上和我们早期给大家讲解的线分子呢比较相似， 那么比较运算的这里面用到的 eq 啊，记忆等等，那么这些呢，是和我们进行的讲解到欧姆龙当中的比较指令应用的方式基本上是保持一致的，那么其中还包括转换运算啊，技术器逻辑运算和数学函数。 好，那么关于正大中控 dcs 梯形图如何进行程序设计，我就给大家说到这里，如果想了解更多关于浙大中控的 dcs 的。

这个是咱们 t 心图的一个逻辑的一个组态，接下来咱们用功能块图，也就是 fbd 进行一个 他的一个风机的一个启动的一个控制，然后咱们点新建，大家选这个功能块图多少名给他是也是活剪风机控制 描述也给他起成这种描述 点确定。 首先第一个是启动按钮，然后咱们与与用一个与逻辑块，与 逻辑块，咱们在这个逻辑运算里选这个暗的布尔型， 把他的一个使能跟使能输出给他隐藏掉点确定第一个启动按钮与上远方信号，然后再需要一个按的模块， ctrl v， 然后再与上他的一个无故障信号，咱们再加一个非模块 逻辑运算，选 note 波尔型，确定。 把他的使能这个使能输出也给他隐藏掉，因为故障信号他要取一下访，所以 说咱们要还加一个非模块，最终这个按的的输出连到这个控制指令上，咱们双击一下， 双击一下第一个输入，咱们连作为一个启动启动的一个按钮，点浏览位号位号类型，选这个自定义，自定义自己选择这个启动指令点确定。 第二个是他的一个远方信号点，浏览开入量 远方信号，确定，确定 note 的这个输出连，这个输入连 故障信号点牛郎火箭风机故障报警点，确定。确定。第一个案子的输出连到第二个案子的第一个输入上， not 的输出连到 and 的第二个输入上， 第二个按的输出直接连到这个他的一个启动指令点，这个输出点浏览浏览 位号类型，咱们选这个开出料，选择这个火碱冷却风机控制启动指令点确定 点确定，咱们也给他描述一下。第一个是启动按钮画面，启动按钮 给他设复制一下， 这个是风机远方信号， 这个是风机故障型号， 这个是风机指令输出指令，风机启动输出指令， 这个就是功能块图。 今天咱们讲了这个，通过两种语言， ld 提醒图和功能块图实现这个 活检冷却风机的启动指令输出连着保存 关闭，这个这个逻辑跟这个逻辑是一样的，跟这个逻辑是功能是一样的，作用是一样的。 设置好以后 保存边翼，然后下装，因为咱们这个没有这个操作狗，所以说他这个下装是显示一个灰色的一个状态，然后主态调试，点这个主态调试，然后进 就可以进入一个监控运行画面。嗯，好，这节课咱们就讲到这里。

啊，本节课我们来讲一下通讯网络。 通信网络我们可以分为四层网络，即信息管理网，即工工厂与现场数据服务器、工程师站、调度站等之间的网络，我们称之为信息管理网、 过程信息网、过程信息网为工程师站、调度站、数据站等与操作延站之间的网络，我们称之为过程信息网、 过程控制网、过程控制网及操作沿站与现场控制站之间的网络，我们称之为过程控制网。控制站于 现场直接的 i o 控制模块之间的网络，我们称之为 i o 总线。那么通讯网络分为该四层网络。好，我们来先看一下 i o 总线。 i o 总线控制器与 i o 模块之间的连接，我们称之为本地 i o 总线。 l bus， 即我们控制柜内我们可以看到 c、 p、 u 与 i o 模块之间连接的地形口点平线，那么这条线我们统称为 l bus 网络。 好，我们看一下简图，连接简图， cpu 的 a 口连接到 i o 模块基座的 a 口， cpu 闭口连接到底板机做的闭口，同时机架一底板的吸口连接到下一个机架的 a 口， 机架一闭口连接到下一个机架的闭口，依此类推。 那么有的同学会问， a 口连接到 g 加一的 b 口，可不可以同时我们 c、 p、 u 的 b 口连接到 g 加一的 a 口上，那么这是完全可以的。 为什么我们要 a 口连接到 a 口， b 口连接到 b 口，主要原因是利于维护方便以及设计方便。 好，以此类推。到最后我们可以看到最后一个机架的吸口与地口要匹配。终端店主， 我们的中针电阻符号为右面的这个简图，即三个电阻组成的一个地形口。 如果没有使终端建筑通讯网络线比较短的时候，我们可以通信。如果通讯线比较距离比较远的时候，那么通信将会断开。 同样 i o 连接模块与本地 i o 模块的通信连接，同样使用的是 airbox 总键。我们刚才看的是控制器与本地 i o 模块，这里是 i o 连接模块与本地 i o 模块。 这是 l bus 总线的总线标准，用于方式，双网，通讯速率，四兆通讯接口 db 幺五通讯距离小于等于十五米。 扩展 i o 总线，扩展 i o 总线 线及我们的控制器、 cpu 与扩展柜之间的 i o 连接模块的网络。此网络为仪态网络，此网络我们称之为 e bus 网络。 大家可以看此简图， c p u f c u 七幺幺与扩展模块 com 七幺幺之间的以太网络连接称之为 ebos， 该网络支持勇于网络， 所以我们可以看到绿色的和紫色的两条网络线，即 a 网 b 网。 好，我们看一下过程控制网、操作源站、工程师站、服务器与控制站之间的网 网络，我们称之为过程控制网。 这是过程控制网的物理连接，即尚未计算机操作延展计算机 a 网 b 网， a 网口与 a 交换机相连接， b 网口与 b 交换机的网口相连接。那么 a 交换机的网口与 cpu a 网口与 cpu 二的 a 网口相连接。 b 降温机的网口与 c p u 一的闭网口相连接， c p u 二的闭网口相连接。这是我们的物理连接 do。 对于 ip 地址，我们的尚未机操作站为幺七二点二十一点 x x， b 网为幺七二点二零点 x x， 我们一般取幺七二点二十一点零点 x， b 网为幺七二点二零点零点 x， 那么 x 代表的意思是不固定的意思，即我们的 x 地址可以为，比如幺三幺二九、幺三零幺三五等等。 直网野马为二五五点二五五点零点零。 好，我们来看看实际 例子，举个例子，比如我们的三维计算机 a 网卡，我们将此地址设置为幺七二点二零点零点幺三零， 那么此计算机的必还卡我们设置为幺七二点二一点零点幺三零。这里我们要注意的是， 前面幺七二点二零及幺七二点二一我们是不可以改变的，并且我们的最后地址零点幺三零于零点幺三零。 a 网与 b 网必须是相同的，因为它代表的是幺三零的账号，所以我们此幺零点幺三零、零点幺三零必须是一致的。 我们的 cpu 地址 cpu 一， a 网口为幺七二点二零点零点二， b 网口地址为幺七二点二一点零点二。大家可以注意到，我们的 cpu ea 网口与 b 网口同样 末位，两位地址零点二、零点二是相同的，是一致的。我们的 c、 p、 u 二为零点三、零点三，同样代表的是 c p、 u 的地址为地址二、地址三。这里我们要要注意的是两个地址必须是相同的。 好，我们看一下工业光纤环网，那么我们刚才讲到的工业仪态网， 在 e、 c、 s 七百中，我们通常用的是工业光纤环网， 我们可以看到 a 网 a 一网 a 二网 a 三网及 b 一网 b 二网 b 三网形成了一个工业环网，即 a 一、 a 二、 a 三形成了一个圆环， b 一、 b 二、 b 三同样形成了一个圆环。那么工业光纤环网的好处是， 假设我们的 a、 e 网出现了故障断裂，那么我们上面的上位机想通过网络访问我们左下角的上位机，那么我们可以通过 a 三、 a 二进行访问。如果我们 a 一与 b 一同时损坏，那么我们可以通过 a 三、 a 二或者 b 三、 b 二进行通信访问。那么如果说我们的通信网络出现了 a b 一、 b 三、 a 三同时损坏，那么我们的上位机，我们上面的上位机与左下角的上位机数据将会中断。 该通讯网络的好处是，只要能够保证该通讯网络光纤环网的一条通路通，那么我们的数据就不会断掉。 好，我们看一下过程信息网 过程机器网采用总线型结构或星形结构连接所有操作节点， 实现操作站节点之间包括实时数据、实时报警、历史趋势、历史报警、操作日志等的实时数据通信和历史数据查询，全系统主态管理，操作站节点之间的时间同步。此网络我们称之为 s o night 网络 啊。大家可以看到 我们的尚未操作计算机，该地址为幺七二点三零点零点幺三零。这里我们要注意的是， 跟刚才我们讲的 a、 b 叫唤机的通讯网络为二零二一，即 a 网为二零， b 网为二一，而到我们这里 的 c 网为三零。但是我们要注意的是，我们末位两位地址同样为零点三零，这个与 a 网、 b 网的地址是保持一致的， 那么我们的西网交换机多用于网络打印机等 啊。我们将 a 网、 b 网、 c 网放在一张图上，大家可以看到 主探服务器、操作记录服务器等服务器与操作沿站、工程师站之间的数据访问是通过幺七二点三零点 xx 网段进行访问， 此网段我们称之为 s o night。 操作原站、工程师站等 与控制站之间的数据访问为 a 网，为幺七二点二十一点 x x， b 网为幺七二点二零点 x x， 此 a b 网络我们称之为 s c。 net 好，我们看一下最上层信息管理网， 该网络采用以太网络，用于工业级的信息传送和管理，是实现全场综合管理的信息通道， 实现企业信息管理网过程控制网络事件的网监调节，以获取控制系统中过程参数和系统的运行信息，同时也向下传送上层管理计算机的调度指令和生产指导。信息管理 网采用大型网络数据库实现信息共享，并可将各个装置的控制系统联入企业信息管理网，实现工厂级的综合管理、调度、统计、决策等。 这里我们来举个例子，比如我们生产现场设在云南，而我们的企业集团设置在西藏，那么我们的企业西藏，我们的集团西藏。想要访问我们的生产现场、云南的控制设备， 那么我们的此程网络就称为信息管理网。 我们来回顾一下，我们的通信网络分为信息管理网、过程信息网、过程控制网、 io 总线四层网络。 好，我们进行一个小的总结，对于 h s 七百，我们可以大致分为操作欲、控制欲、操作节点。操作节点包括服务器与操作站， 那么服务器与操作站之间的网络连接使用的是工业仪态网，我们称之为 s o night。 操作原站与控制器之间的连接我们称之为 s c。 net。 同样使用的是工业仪态网。 到我们控制与控制节点的时候，我们控制器与本地连接 i o 模块使用的是 lbox 网络。 lbox 及我们说的地形口扁平线。如果该控制 柜内我们需要扩展模块，那么我们使用的是 io 连接模块。控制器与 io 连接模块的之间的通信使用的是工业以太网，该网络我们称之为一把式网络。 io 连接模块与扩展 io 连接模块与扩展 io 模块之间的网络我们称之为 lbos。 同样使用的是地形口连接扁平总线。 最后 i o 模块与现场信号进行数据交互。好，本节课讲到这里。

通讯网络我们可以分为四层网络，即信息管理网及工工厂与现场数据服务器、工程师站、调度站等之间的网络，我们称之为信息管理网、 过程信息网。过程信息网为工程师站、调度站、数据站等与操作员站之间的网络，我们称之为过程信息网、 过程控制网。过程控制网，即操作员站与现场控制站之间的网络，我们称之为过程控制网。控制站与现场直接的 i o 控制模块之间的网络，我们称之为 i o 总线。 那么通讯网络分为该四层网络。好，我们来先看一下 i o 总线。 io 总线控制器与 i o 模块之间的连接，我们称之为本地 i o 总线。 l bus， 即我们控制柜内我们可以看到 cpu 与 i o 模块之间连接的 d 型口扁平线，那么这条线我们统称为 l bus 网络。 我们看一下简图，连接简图， cpu 的 a 口连接到 i o 模块机座的 a 口， cpu 闭口连接到底板机座的 b 口，同时机架一底板的 c 口连接到下一个机架的 a 口， 机架一 d 口连接到下一个机架的 b 口，以此类推。 那么有的同学会问， a 口连接到机架一的 b 口，可不可以 同时我们 cpu 的 闭口连接到机架一的 a 口上，那么这是完全可以的。为什么我们要 a 口连接到 a 口，闭口连接到闭口，主要原因是利于维护方便以及设计方便。 好，以此类推。到最后，我们可以看到最后一个机架的 c 口与 d 口要匹配终端电阻， 我们的终端电阻符号为右面的这个减图及三个电阻组成的一个 d 形口， 如果没有此终端电阻，通讯网络线比较短的时候，我们可以通信，如果通信线比较距离比较远的时候，那么通信将会断开。 同样 i o 连接模块与本地 i o 模块的通信连接，同样使用的是 l box 总线。 我们刚才看的是控制器与本地 i o 模块，这里是 i o 连接模块与本地 i o 模块， 这是 l bus 总线的总线标准，用于方式，双网通讯枢纽、四兆通讯接口 d b 幺五通讯距离小于等于十五米。 扩展 i o 总线，扩展 i o 总线及我们的控制器、 cpu 与扩展柜之间的 i o 连接模块的网络，此网络为一态网络，此网络我们称之为 e bus 网络。 大家可以看此简图， cpu fcu 七幺幺与扩展模块 com 七幺幺之间的以太网络连接称之为 ebus， 该网络支持用于网络， 所以我们可以看到绿色的和紫色的两条网络线，即 a 网 b 网。 好，我们看一下。过程控制网、操作员站、工程师站、服务器与控制站之间的网络，我们称之为过程控制网。 这是过程控制网的物理连接，即上位计算机操作员站、计算机 a 网 b 网， a 网口与 a 交换机相连接， b 网口与 b 交换机的网口相连接。那么 a 交换机的网口与 cpu a 网口与 cpu 二的 a 网口相连接， b 交换机的网口与 cpu 一 的 b 网口相连接， cpu 二的 b 网口相连接。这是我们的物理连接。 对于 ip 地址，我们的上位机操作站为幺七二点二十一点 x x， b 网为幺七二点二零点 x x。 我 们一般取幺七二点二十一点零点 x， b 网为幺七二点二零点零点 x， 那 么 x 代表的意思是不固定的意思，即我们的 x 地址可以为，比如幺三幺二九、幺三零、幺三五等等， 子网掩码为二五五点二五五点零点零。 好，我们来看个实际例子，举个例子，比如我们的三维计算机 a 网卡，我们将此地址设置为 幺七二点二零点零点幺三零，那么此计算机的必网卡我们设置为幺七二点二、一点零点幺三零。这里我们要注意的是， 前面幺七二点二零及幺七二点二一我们是不可以改变的，并且我们的最后地址 零点幺三零与零点幺三零 a 网与 b 网必须是相同的，因为它代表的是幺三零的账号，所以我们此幺零点幺三零、零点幺三零必须是一致的。 我们的 cpu 地址 cpu 一、 a 网口为幺七二点二、零点零点二， b 网口地址为幺七二点二、一点零点二。大家可以注意到我们的 cpu 一、 a 网口与 b 网口同样， 末尾两位地址零点二、零点二是相同的，是一致的。我们的 cpu 二为零点三、零点三，同样代表的是 cpu 的 地址为地址二、地址三。这里我们要要注意的是，两个地址必须是相同的。 好，我们看一下工业光纤环网，那么我们刚才讲到的工业一台网，在 e、 c、 s 七百中，我们通常用的是工业光纤环网， 我们可以看到 a 网 a 一 网 a 二网 a 三网及 b 一 网 b 二网 b 三网形成了一个工业环网，即 a 一、 a 二、 a 三形成了一个圆环， b 一、 b 二、 b 三同样形成了一个圆环，那么工业光纤环网的好处是， 假设我们的 a 一 网出现了故障断裂，那么我们上面的上位机想通过网络访问我们左下角的上位机，那么我们可以通过 a 三、 a 二进行访问。 如果我们的 a 一 与 b 一 同时损坏，那么我们可以通过 a 三、 a 二或者 b 三、 b 二进行通信访问。那么如果说我们的通信网络出现了 a 一、 b 一、 b 三、 a 三同时损坏，那么我们的上位机，我们上面的上位机与左下角的上位机数据将会中断。 该通讯网络的好处是，只要能够保证该通讯网络光纤环网的一条通路通，那么我们的数据就不会断掉。 好，我们看一下过程。信息网、 共享信息网采用总线型结构或星形结构连接所有操作节点，实现操作站节点之间包括实时数据、实时报警、历史趋势、历史报警、操作日制等的实时数据通信和历史数据查询， 全系统主态管理，操作站节点之间的时间同步，此网络我们称之为 s o net 网络 好，大家可以看到我们的上位操作计算机， 该地址为幺七二点三零点零点幺三零。这里我们要注意的是， 跟刚才我们讲的 a、 b 交换机的通讯网络为二零二一，即 a 网为二零， b 网为二一，而到我们这里的 c 网为三零。 但是我们要注意的是，我们末位两位地址同样为零点三零，这个与 a 网、 b 网的地址是保持一致的，那么我们的 c 网交换机多用于网络打印机等 啊。我们将 a 网、 b 网、 c 网放在一张图上，大家可以看到 主态服务器、操作记录服务器等服务器与操作员站、工程师站之间的数据访问是通过幺七二点三零点 x x 网段进行访问，此网段我们称之为 s o nite 操作员站、工程师站等与控制站之间的数据访问为 a 网为幺七二点二十一点 x x， b 网为幺七二点二零点 x x， 使 a b 网络我们称之为 s c。 net， 好， 我们看一下最上层信息管理网， 该网络采用以太网络，用于工业级的信息传送和管理，是实现全场综合管理的信息通道。 实现企业信息管理网过程控制网络之间的网间调节，以获取控制系统中过程参数和系统的运行信息，同时也向下传送上层管理计算机的调度指令和生产指导。信息 管理网采用大型网络数据库实现信息共享，并可将各个装置的控制系统连入企业信息管理网，实现工厂级的综合管理、调度、统计、决策等。 这里我们来举个例子，比如我们生产现场设在云南，而我们的企业集团设置在西藏，那么我们的企业西藏，我们的集团西藏，想要访问我们的生产现场、云南的控制设备， 那么我们的此层网络就称为信息管理网。 我们来回顾一下我们的通信网络分为信息管理网、过程信息网、过程控制网、 i o 总线四层网络。 好，我们进行一个小的总结，对于 e c s 七百，我们可以大致分为操作域、控制域、操作节点。 操作节点包括服务器与操作站，那么服务器与操作站之间的网络连接使用的是工业泰网，我们称之为 s o。 net 操作源站与控制器之间的连接我们称之为 s c。 net 同样使用的是工业一泰网。 到我们控制与控制节点的时候，我们控制器与本地连接 i o 模块使用的是 l bus 网络， l bus 及我们说的 d 型口扁平线。 如果该控制柜内我们需要扩展模块，那么我们使用的是 i o 连接模块。控制器与 i o 连接模块的之间的通信使用的是工业以太网，该网络我们称之为 e bus 网络。 io 连接模块与扩展 i o 连接模块与扩展 i o 模块之间的网络，我们称之为 l bus。 同样使用的是 d 型口连接扁平总线。 最后， i o 模块与现场信号进行数据交互。好，本节课讲到这里。

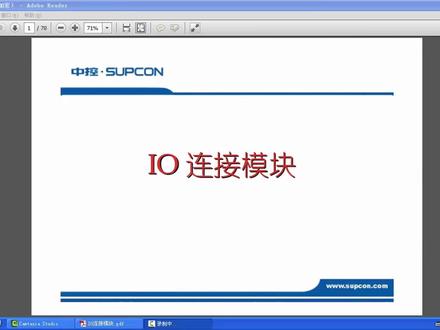

io 连接单元由一对 i o 连接模块 c o m 七幺幺杠 s 和一个基座 mb 七二二 s 组成。 通过此图片我们可以看到该底座上有两个鱿鱼的模块，模块型号为 i o m 七幺幺杠 s， 此模块为 i o 连接模块。 通过此图我们可以看到两个模块呈迂迂状态，同样其底座也为迂迂状态。我们可以看到左边有一个地形口， 右边有一个 d 型口，左边有两个以太网口，右边有两个以太网口。那么我们从中间向左向右看齐，会发现两端的端口是一模一样的，两边呈迸鱼状态。 好，我们看一下面板指示灯 fault 状态，正常时为灭状态。当发生内部故障时，此灯亮起。 status， 当我们在 cpu 中主态时，那么此灯为亮。当我们未有主态中，那么此灯为闪烁状态。 dolphinx， 此灯为亮时，表示此卡为主控制卡。当此灯为灭时，表示此卡为备用控制卡。 也就是说，如果我们一个模块与另一个模块呈泳于状态时，那么只会有其中一个模块 the doflex， 灯为常亮状态，另一个模块为备用跟踪，那么另一个模块的指示灯为灭状态。 e bus e bus 为亮的时候，表示此网络状态是正常的。 当此灯闪烁的时候，表示单路扩展 i o 总线故障或以太网地址冲突，此灯为灭状态时，两路扩展 i o 总线故障。 l bus 当此灯为亮时，表示此网络为正常。当此灯闪烁时，表示单侧本地 i o 总线故障。此灯为灭时，表示两侧本地 i o 总线故障。 那么这个 m b 七二二杠 s 是 它的底座视野图，我们可以看到在底座中有拨马开关， 每个底座都会有它自己的地址，这个就像是我们每家每户的门牌号，如果没有地址，那么我们的 cpu 就 不会访问到它，找不到它的任何信息。 此地址我们可以通过设置拨码开关的短路环，同样当两端子短接时表示为一。 如果我们将此司仪图中地址设置为七，那么我们可以从此司仪图中设置为一短接二短接四短接，即四加二加一等于七。 如果我们将四二一短接后，那么该记错的地址为七。 同样一对控制器最多可以扩展七个 i o 连接单元。 我们看一个图片， 刚才我们说的地形口， 大家可以看到该口立起来的状态与大写字母 d 有 些相似，所以此口我们称之为 d 型口。以太网口，以太网口与我们平常用的计算机的网口是一样的。 好，我们讲一下该四页图， cpu 一 以 cpu 二为用于状态， cpu 一 以 cpu 二。每个都有 d 型口及左上角齿口， 并且 cpu 一 以 cpu 二有以太网口，那么 cpu 一 以 cpu 二所在机柜最多可以扩展四个机架， 每个机架可以有 a i、 a o、 d i、 d o 模块，那么 cpu 一 与 cpu 二在本机柜上通过地形口直接与该 i o 模块相连接， 我们称此网络为 l 杠 bus 网络。如果说我们扩展四个计架还不能满足我们的设计要求，那么我们就要扩展更多的 io 模块，那么这时候我们就要应用到 i o 连接模块，就是我们刚刚讲到的 i o 连接模块。 cpu 一 cpu 二通过以太网口与该 i o 连接模块进行连接， 我们称此网络为 e bus 网络。那么 io 连接模块通过 d 型口于扩展 io 机架上的 a i a o d i d o， 我 们称此网络为 l 杠 bus 网络。 同样的，大家可以看此图，这个图跟我刚才讲的是一样的， 也就说 i u 连接单元与扩展机架之间连接的是 l 杠八十网络走的是 d 型口。大家可以看到每个机架上有的是用于网络 ab 网络，每个机架都是用于的， 大家可以看 主机柜上 i o 连接模块发扇最多有七个远程点及七个机架柜。

环境数据如何实时显示到中控平台？首先把多合一环境监测模块接入中控主机，接入后即可实现供电和通讯。中控主机接上网线和电源线，打开中控主机电源切换窗口到中控调试软件目录， 双击打开软件，输入用户名 admin 密码， admin 点击登录进入软件界面，点击连接网络连接成功，点击用户编程，选择中控主机程序文件，点击上传程序上传成功，点击运行程序 运行成功，打开控制终端界面编辑软件，点击文件上传工程，点击开始，打开 x android 更新控制终端程序，确认下载文件地址，点击开始下载，下载完成后，程序关闭后会自动重启运行， 启动完成后，现场环境数据实时同步显示。

好，这一课我们来讲一下 p i d。 控制程序的制作 要求对水箱自动补水，通过现场表输出的液位给定值，自动更改调节阀开度，以达到自动供水的目的。 好，我们来看一下实践图，那么下面为一水箱水箱中安装了一液位剂， 该液位剂的测量值反馈到 d c s 中，那么 d c s。 通过判断此液位剂采集到的液位值与我们设定的值进行相比较，最终调节调节阀进行输水供给。 如果设定值大于我们的液位计的采集值，那么我们的调节阀将会向小改变。如果我们的设定值小于我们的液位采集值，那么调节阀将会加大开口度。 我们来新建一个用户程序 名称，输入 p i d 控制程序。 好，我们来建立侧边，那么我们从此简图中可以看到我们需要的是水箱液位及调节阀输出。好， 我们找到位号表， 首先我们可以看到水箱水位，这里我们已经建立了，那么我们输入量还有一个是现场表输出的页位给定值， 所以这里我们需要建立一个现场表的水位给定， 这里依然用水位改定拼音的缩写 好，地址我们更改为零零零零零零零零零零零六。 那么我们再建立一个自动更改调节阀开度及调节阀开度的模拟量输出 的魔术， 那么模拟量输出中我们已经建立好了法口开度，这里我们可以直接进行利用啊。关掉 双击 p i d。 控制程序， 那么这里我们要进行的是 p i d。 控制程序，所以我们必须要用到的是 p i d。 控制功能块儿， 那么大家可能不知道 p a d 功能块在哪个功能库下，此功能块位于控制功能块库， 即控制功能快户。在我们不知道的情况下，我们可以利用快捷键直接输入 p i d 好 p i d 功能块儿 输入参数中，我们可以看到反馈值输入与反馈状态输入为黑色，那么是不可选状态，即此两个引脚是必须存在的引脚， 而我们的 p v c s v t v s w t r o a 为可选引角。啊，我们来解释一下 b k n 反馈值输入，这里代表的是 我们的水箱的液位计采集到的液位值。反馈状态输入，大家可以看到反馈状态输入为布尔型 及数字量，也就是代表着我们反馈信号的断线与不断线，正常与不正常。 p v 测量值，即我们的现场的测量值。 c s v 串级输入外给定， 那么这里串级输入可以用于两级控制的时候，那么当一级控制的时候，我们不需要串级输入。 tv 为跟踪输入值，跟踪输入值 与 s w t r 跟踪选择开关相配合，即当 s w t r 为一的时候， 输出值 m a 等于 t v。 当 s w t r 等于零的时候，输出值由 p i d 功能块进行自身调节 好， o a 为输出补偿值，即我们前面讲到的可以算作一个争议，这里我们默认成零即可。好， 那么我们来看一下操作参数，操作参数中最重要的为积分时间，微分时 比例带大小，那么此三个参数一般是根据我们现场生产的设备进行实地较验的， 这个值不是说我们可以理论算出来的，与设备的性能等等环境的因素有很多关系，所以此参数必须要经过现场的实测。 这里假设我们的 p b 及比例带大小设置为零点。三， 一般阀门开关的速度很慢，所以比例带大小我们设置的很小，积分时间设置为十秒 分时间，我们设置为零，那么此 p i、 d 功能块我们就设置完毕。 好，下面我们将输出值连接到我们的调节阀开度上， 大家可以看到现在为红线，即我们的输出值没有变量， 我们选择模拟量输出。阀门开度好，红线变成了黑线，证明我们连接成功。我们双击该功能块， 输出参数中 mv 为灰色，即此状态，此银角不可以再进行更改，那么此值已输出到了乏味。 好，我们把输入值连接到 p a、 d 功能块， 这里 大家可以看到 p v 为测量值，即对应我们的水箱液位值， c s、 v 为我们的外给定，即我们的给定值。那么这里 我们要把测量值，即 ai 中的水水箱水位 连接到我们的 p v 测量值给定值为我们的水位给定，连接到我们的 c s v。 好，我们再双击该功能块儿。 大家可以看到 p v， c s v 已经成 灰色状态，不可以点选，点击确定。那么此水箱自动供水的 p i d 控制程序我们就制作完毕。 这里程序制作不是难题，最难的问题是我们参数中的操作参数中的 p b， t i t d 的设置，此参数必须要经过现场实地测试。 好。 p a、 d 控制程序我们讲到这里。

我来讲一讲那个浙大中控的 dcs 主态，我讲这个 dcs 就是直接的，嗯， 主态操作，嗯，软件操作，呃，其实我讲的不一定都是正确的，因为我说实在我讲这个我并不是干这个的，我也是先学，先先先先先先讲，我教教这个东西。就是，呃，直接就操作了， 直接就操作了，但是，呃，有可能有些错的，但你会操作就行。错不用管对错。 嗯，首先那个了解他那个机柜的结构，首先这机柜结构就是首先我画图以后软件操作，直接在电脑上的软件操作，我会在电脑上讲解。嗯，他机柜的话就是首先他是个 机柜， 他最上面是个电源，这这一块叫，嗯， 上面写个机柜吧。 这一行是电源， 大家学学的时候也可以就这样画，先画画自己画的过程就熟悉了。这个这个 做电源的话， 这 ups 这个是四点， 画着写着就把它熟悉了。 这个 ups 四点。 为什么？嗯，有两个 ups 呢？两个四点呢？因为他是下面，他这个机柜下面 有很多鸡笼，下面这 这一块叫做一个鸡笼，这就这个叫鸡电源鸡笼这一块啊， 嗯，在下面有很多系统，这个一个 u， 这个 ups 和四电视 是这个互相备份的，就同时供电，如果试电坏了， ups 就会供电，如果 ups 坏了就试电，还会供电。这两个是管着 第一到第四季龙的供电，就这个 ups 和磁电，这两个是管着第第五到第八，他最多 可以管八个鸡笼，但是不一定都八个鸡笼，都是满的，就是嗯， 管，嗯，他最多是管八个几笼，就是这两个是管前四个，只管后四个，他两个都是同时供电的， ups 和四电，嗯，都是同时供电的， ups 坏了，四电就就供了。呃，四电坏了， ups 就供了。 再介绍那个下面那个技能，这个下面就把下面技能的数量都是根据情况确定的。然后我就先画三个 假设，这里边有三个金融吧。 嗯，这是首先了解基本结构，然后就那个根据根据那个在一个流程图，再再知，再知道一个基本流程，就可以直接可以煮菜了。就 这个，这一个那个上面啊，这个机柜里面都会有个。 嗯，有个控制器啊，这叫主控卡， 两个总共哈，他是都互相备份的，一个坏了，另一个就会工作。 两个主控卡，这两个主控卡可以管八个机笼，也就说这个这个机柜里面最多有八个机笼，他这这一个，这两个主控卡就一一组一备就可以管所有的了。 然后这是数据卡， 数据卡也是也是两个也是互相备份的，一个坏了，另一个就会正常工作，这样的这两 两个数据卡，这数据卡是管着这一排机笼，就是管这，这是一号机笼吧？ 一号集中，这个主控卡一组一倍，数据卡一组一倍，这中间。这，这就是一些。嗯， io 卡件就输入输出，卡件 输入的就是。什么叫输入输出呢？叫输入， 就是就是一些那个显示的数据，比如说测量的数据就输输入进来了，输出的就是控制的，比如说你控制的东西就输出的，比如说你，你 控制他开呀，关呀，这就输出输入，比如说温度显示出来就输入。呃，就是进来的东西叫输入，出去的东西叫输出就输入，这叫输入。输出。在英文上就艾欧吗？嗯，艾欧卡件， 这都是 l 卡价。嗯，下面的话，因为因为这个一个主控卡就能管着八个金融，就这个机柜他都能管理了，所以说下面就不需要主控卡了。下面这是电源， 电源也是一组一倍的 备份的，就是就是一个坏了还另一个还继续工作啊。数据卡的每一个记，每一个记录都有数据卡， 这，这每一个技能都写 l 卡键，这输入输出卡键 就是控制卡片和有控制的或者是显示的，显示的就是输入的，控制的就是输出的。 这下面他有几个吉隆，就是就是几个吉隆，但是咱就画这三个，我也不写了，这一号吉隆，二号吉隆，三号吉隆。 下面他是一个交换机，交换机也是两个交换机， 这两个是网络交换机， 交换机也是互相备份的，一个坏了另一个也会工作， 他还有二十四伏电源， 这就是机柜的结构。嗯，其实我有些地方我也不懂，但是我就是把它画出来有这个东西， 嗯，大家就是也能够画出来有这个东西。而你以后的时候，在主太的时候就知道这么有这些东西，你就就就可以直接在在电脑上，嗯，可以操作了。嗯，当然还需要呃，下面以后还会呃，把他的网络结构， 网络结构也画一画，你就会画这个结构，会画网络结构，然后知道那个，呃，在一个流程图会画流程图，画流程图，然后就直接可以煮菜了，就是就就是你动动手画画，画画，就是煮菜的时候把那些嗯， 需要需要煮的东西列个表，列个表也可以写写，也可以在电脑上用， excel 用什么的，呃，列出来也可以直接在用手写，咱现在咱尽可能的用手写。因为什么用手写的？是用手画的话是， 呃，最大中华的谁都能操作。是也不用电脑，也不用什么，自己直接就可以画，这样的话，呃，操作性更更强 啊。这就是第一课。今天我就讲到讲第一课就是大家会画这个图，知道这个结构以后的话，呃，下一步的话，下一步是网络图，下一课是画网络图，网络在知道网络结构，你就 然后就是流程图，这我这是非常实际的。那你最基本的东西你得知道了，然后才可以出台，是不是啊？今天这一刻就结束了。

这是浙大中控一套，第一次是控制系统，现在他也做到了远程实时监控。我们模拟一下那个零零转换卡故障， 这是零零转化卡， 现在故障已经变成了一尊敬的用户，是为效应需要进行监测中的人员转发卡意见，故障发生报警请及时登录品牌查看啊。故障是一， 现在我在模拟下一零六幺零这 ai 卡盖故障，这就是那个 air 卡件，像他硬件状态已经是一了，就是说有了故障了， 现在在模模拟下那个一一晚五，现在他已经变成了一一，然后也有电话通知。尊敬的用户，您的设备下雨，西安。
