为什么我的嘉立创eda不能仿真教程

欢迎大家和马老师一起学习电子技术，后台有很多小伙伴来问我，我用的仿真软件是哪一款，今天呢我就给大家介绍一下我常用的加立创 e d a， 就是立创的 基本版，他有一个仿真功能，今天带大家一起看一下这个基本的仿真功能。怎样用 在线仿真软件，大家先打开一个谷歌浏览器， 在搜索框中打入 l c e d a 点 c n l c e d a 点 c n， 然后大家就看到这样一个高效的国产 p c b 设计工具，永久免费。这个软件我用的相当舒服，相当好。那么如果大家没有注册过去注册一个，在这里注册一个， 相信注册大家都可以自己完成。然后呢，在产品中，我们选择在线编辑器产品在线编辑器标准版， 标准版有两个模式啊，一个模式是仿真模式，一个是标准模式，那么我们在学习过程中呢，大部分是在仿真模式， 首先登录 注册一 后呢，他有一个二二维码，微信二维码，可以上线扫一下，那么我们先扫一下 好微信登录后呢，大家会看到这样一个画面，我们需要是仿真模式，有些同学可能是在标准模式，那么我们要点这个按钮，它可以来回切换，切换成仿真模式， 那么黑的仿真包就可以了。那么在仿真模式下，我们要新建一个项目文件，新建工程， 工程里面他讲是 new project， 我们要写一个汉字，可以测电压， 那么如果用汉字文件名呢，比较容易记住， 做完那个项目以后呢，他会出现这样一个电路图，一个完整电路图，空的，我们要点到这里，常用库， 常用库里面呢有那些器件，万用表，电阻、电容， g n d 符号，那么我们先用电源， 这个电源很小，我们通过鼠标滚滚轮可以把它弄大，这个一表示这个电源是电压源，一伏 我们改成十伏，他就变成十伏了。然后呢我们拉一个电压表下来，万用表点一下，他就会跟着鼠标出来了 连线， 这样连完线呢，电路应该已经完成了，但是这里还差一步，大家看一下，你看电路没有 g n d， 请从工具中拉 g n d。 我们知道电路的 g n d 实际上是一个参考点，所有的电压比参考点高，那就是正电压，比参考点低，那就是负电压，这次再仿真，他就有电压出来了，就是十伏电压。 好，那个我们要把它电路测电流怎么办？测电流我们把这个线断掉， 我们知道电流表是串联在电路里面的，我们已经串进去了，但是这样的串联实际上就是这是个电压表，我们点击这个电压表看看，这里有一个，这里福特 g， 我们把它变成安培 g 就可以了。大家算一下十伏除以一千 o 多少电流，看一下十毫安电流就十伏除以一千 o， 这个电流是十毫安。好，我们再把它变回福特 g， 切断这个电路，我们另外加了一个电阻，把头上 in today 按空格键，这个电阻会反向。 好，这样大家学过欧姆定律的同学一定知道，这个电阻是一千欧，下面电阻也是一千欧，应该是五伏电压。注意看这个表应该已经变成福特记了。仿真五伏电压出现了， 而我们把电阻换成一千千欧，一千千欧就是一兆欧， 大家看一下仿真，哎，为什么这是十伏， 这个是这个仿真软件规定的 e m 表示一个毫欧，那么要要表示一兆欧等表示呢？要么是一千 k， 要么把这个变成 e meg， e meg， 这样就变成一兆欧了。再看一下，所以大家要注意啊，如果你写 e m 的话，这是一毫欧，一 meg 的话是一兆欧， 这个就是标准的一个电压仿真形式。不过大家要注意，我在下个视频中会会给大家讲 这个电压表，这里是个理想电压表，我们的实际电压表里面一定有内组，有内组的，今天的小视频就到这里，感谢大家收看。

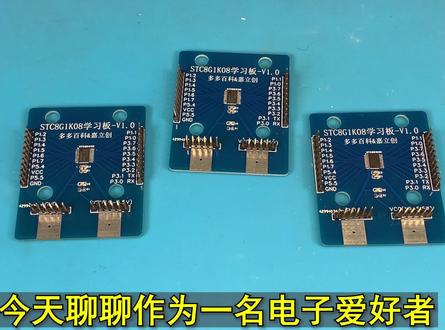

今天聊聊作为一名电子爱好者，如何将自己的想法变为实际的电子成果。下面我就用自己当前的一个案例，从头到尾介绍一下想法到实现的过程。 先看一下本阿婆历时三天完成的成果，一块 stc 单片机的学习版。这个月要开始讲单片机，但市面上没有符合我要求的学习版，所以决定自己做一个 学习版。要求很简单，单片机所有银角用排针引出，并方便连接外部电源供电，就可以在讲课过程中再逐渐加入电路的其他部分，这样虽然不那么方便，但对单片机的理解很有好处。 确定了想法，第二步就是画原理图和 pcb。 原理图和 pcb 我选择用加力创 edi 专业版来设计， 加利创一跌是国产 pgb 设计工具是免费的。我之前用的是 ad， 近期才改用加利创的一跌。 经过一番使用后发现加利创一跌非常好用，超出了我的预期。加利创一跌不只是能画原理图、 pcb 面板外壳，而且还完美解决了我使用 id 十的痛点，节约了我大量的时间和精力。这不是特意鼓吹加利创，我们用事实说话， 下面就开始 stc 单面机学习版原理图的设计。加力创 ada 可以离线，也可以在线做设计，我选择这 在线设计，连一点软件都不用装，直接用浏览器就可以完成所有的工作，操作非常流畅，没有卡顿的感觉。 新建一个工程，加利创一跌会自动创建一个空白的原理图和一个空白的 pcb， 通过器件这个图标像原理图中添加原器件，可以直接输入单片机的型号，在立创商城搜索，尽量选择有库存的型号，这里我选择这种二十角封装的，这个位置可以看到这款单片机的实物图， 这里有库存和不同数量的单价。单击数据手册图标，可以立即查看这 款单面机的资料， 是不是超级方便，简直就是为我们量身定做的。 单机放置按钮就可以把这款单面机的符号放到原理图中，这时如果选择更新转换原理图到 pcb 菜单应用更新， pcb 里就会自动出现这个芯片的封装， 在 pcb 中加一个板框，再点击三 d 图标，就可以显示进复实际效果的三 d 图像， 这些功能几乎毫不费力就完成了。回到原理图，下一步增加连接单面机的排针，单面机是二十角， 两侧分别十个角，找一个死角的排针，还是点击器件图标，在立创商城搜索排针十 p， 找个性价比好的型号， 这个型号是镀金的，价格一块多一个，成本太高，重新选择一个便宜的 这个型号只要两毛多钱，有库存就选它了。点击放置按钮， 在单片 gs 两侧各放一个排针，将排针做一下旋转或翻转，把排针的脚位和单片机的脚位连接到一起，再 拉一下，这样排针和单片记忆脚位就连接好了。 打上网络标签，操作方法跟 id 非常接近，都可以用快捷键操作。 按照单片机数据手册的要求，单片机的 vcc 和结音 d 之间需要加一个二十二位法的电容做绿波，加一个零点一位法的电容抗高频干扰。在原理图中把这两个电容加上去， 其实我也不了解这么多电容的型号，选择合适的参数和封装基本就不会有问题，这是我特别喜欢的一点，可以像逛网店一样选择需要的型号，即使我对 型号不熟悉也没任何影响，轻松就能找到我需要的产品，而且还能制造单价，顺手点击放置就能放到我的原理图中，这样符号封装、三 d 模型价格、物料清单全搞定了。 设计电路变成了一件很轻松很享受的事情，这是我强烈推荐家里创的这种模式的原因之一。 两个电容已经加好了，下面再加一个电源指示灯， 找一个贴片类型的发光好极管， 再加一个一 k 的限流电阻， 加上 vcc， 加上 gnd， 这样电源指示灯电路就花好了。是不是很简单， 用相同的方法加上连接 vcc 和集音 d 的排针，这样方便给单片机外部电路供电 保存一下，这样原理图就画好了。将原理图更新到 pcb 应用修改，开始画 pcb， 这个电路比较简单，就是调整一下各元器件的位置和方向，连连线就好了，没有基础也能 很快上手。可以一边画 pcb 一边预览一下胜利效果，这样心里有底，就不容易出错。经过半个小时的努力， pcb 终于画好了，我们预览一下效果。 两排十 p 的排针，连接单面计的二十个角，这是两个绿波电容， 这是电源指示灯的限流电阻，这是发光二极管，发光二极管的负极连接 gnd， 单面机的 vcc 和 gnd 连接到下面的排针和焊盘。 pcb 画好了就开始下单生产，因为这次做的学习版是第一版，我需要先 打样一两块验证一下，由于数量少，板子简单，我决定再打样 pcb， 同时在平台上购买元器件自己焊接。但如果板子数量和元器件较多的情况，还是建议大家使用加利创的 smt 贴片加工， 只需要多花几十块钱工程费，一分钱一个焊点，这样拿到手就是成品，而且能保证质量，比自己焊接要方便高效很多。 点击导出原件下单，可以自动生成物料清单，选择采购套索，加入购物车就能轻松购买单机。导出 pcb 下单就可以进入到 pcb 下单界面。具体下单过程 我就不演示了，一个月好像有两次免费打压，我做的这块本子就是免费的。 由于疫情，物流速度比较慢，经过三天的等待，电子元器件和 pcb 终于都到货了。先看一下 pcb， pcb 用真空袋包装的， 可以防止外部环境俯视电路板， pcb 看上去质量很不错，适应也很清晰。再看一下配套的电子元器件， 每个型号的元气件都进行了独立的包装。这是单片 gic， 这是十 p 牌扔，这是六 p 牌扔。这是 电容电阻，还有发放二极管，这是二十二微法的电容。 下面就拆开 pcb 真空袋，将原器件焊上去。 一共打了五块板子，下面给单片机的焊盘涂细浆，由于没有相应钢网，临时用普通打印纸刻了一个对好焊盘位置 及少量西浆到单面 g l c 焊盘上， 然后用塑料刮片将西江刮均匀， 再将单片记芯片摆放到焊盘上，注意不要放反芯片上。小圆点位置对应焊盘，小圆点位置调节好正角和焊盘的位置，用日风将开始焊接。 由于西江龙点不高，日风枪我用的是三百多，风量百分之六十， 吹到焊锡融化。说实话，自己焊接这种小芯片对大多数人还是有一定难度的，下次我肯定会选择加利创的贴片加工， 检查一下正脚有没有怜惜和虚汗的情况。焊的还算可以，这样单片机的芯片就焊好了。 接着含单片机 vcc 和井底正角之间的两个绿布电容，焊接方法跟单片机芯片的焊接方法相同，涂上细浆， 用刮片将西浆在电容焊盘上涂均匀。 将两个电容在焊盆上放置好， 用日风将均匀吹西江融化聚集 后，电容就焊好了。由于西江涂抹的位置不是很精确，所以焊盘上不是那么干净，如果要焊接的板子数量多，还是建议用加力创的贴片生产。用同样的方法将电阻和发光二极管焊上， 西瓜已经涂抹好了， 放置好电阻和发光二极管，注意发光二极管分正负极，不要放反。用日风将开始吹 已经焊好了，是不是焊接的很不错？ 用刷子 沾点洗发水，将焊接位置刷一刷，用纸巾擦干净， 这样贴片部分的元器件就焊接好了。 每个点位都测试一遍，确保没有短路和虚汗的地方。 自己焊接真的有点费时费力。等本子设计定稿后，会直接用加利创的贴片加工生产一批。 要一起学习单片机，需要学习版的朋友可以提前联系我，这样我好决定加工多少板子。 测试完毕后开始焊接排针，排针放置到位后，现焊两个角固定， 焊接金立排针， 焊接 vcc 排针， 排针位置都固定好喝。将电路板固定到工作台上，然后将排针各正角一一焊好， 排针已经全部焊好了，整个学习板已经制作完成， 下面上电测试一下，接上五伏直流电源，可以看到红色电源指示灯亮起，下一步将通过创口连接电脑下载程序测试一下，看看单面机能否正常工作。 usb 转 ttl 模块的接收和发送信号线。接单片记得 tx 和 x， vcc 接五伏电源正极， gnd 接电源负几。 写了一个简单的程序，功能是 long p 一点零和 p 一点一端口 半秒高电瓶半秒低电瓶循环。编一下程序，打开 stc 厂家提供的下载程序， 选择好相应的单面剂型号，这次好当前使用的创口， 选择好单面机的工作频率，选择要稍写的程序文件， 单击下载按钮， 这时要关开一次单面机才能完成下载。下载已经完成了。接个发光二极管到 单片机 p 一点零口，看看发光二极管能不能一亮，一面可以看到发光二极管成功开始闪烁。再接一个发光二极管到单片机 p 一点一口 可以看到这个发光二极管也开始闪烁。说明学习版成功运行，这两天会再改进一下学习版，后面会用这块学习版进行单篇期的详细教学， 这就是从想法到实现的全过程，希望对大家有所帮助。 今天的视频就到这里，谢谢大家观看，喜欢点赞加关注！

打开立串 eba， 先添加，即核心器件，我们的三五八 lm 三五八搜索引擎，选择立串 eba 工作区，把这两个纸库添加进来， 多余信息我们可以把它删除。三五八这个也可以删了，留下余一点一和余一点二。我的电路图已经在笔记本上画好了，所以这里我直接连线。 x 轴镜像翻转 法律 cc 加进来 均低这个字符可以删除。 再加一些电阻，电阻我选择零点四英寸四分之一瓦的直插电阻， 多余的删除可以复制粘贴 拉到一边， 我还需要一个电容。 定好，我们重新连线库这里进行搜索。有二十二微法的， 切到利算商城，搜索引擎会形象一些，我要一个银角形的，一个 插的这一种二十五伏的，一个电压够了，放置到画布， 多余信息同样删除。还有一个定人输入端，用一个二点五四京剧的一个排针， 然后再过一个二极管， 另外还有一个定位器，也就是华龙变速器。修改组织大小。 好，接下来开始连线， 大致对齐位置， w 键快捷方式，有线的电器工具这里有几个，也可以导线，也可以进行连线。电器工具还有一个叫做主线和重新分支的绘图，这里还有有一个线条，线条是没有网络特性的，这个留意一下 vcc 最低 第七角记一个地址， 连到第二角，第二角这边 肩并拢的腹肌 电容正极接第一脚输出端 这里再接一个反馈电图， 接到第五招， 稍微拉长一点， 滑动变速器，调整这个震荡器的频率。 第六讲 三角跟右角的电压是保持一致的，他们都是由二一和二二两个地方分压所得。 第七角这边，然后接到一角，稍微调整一下， 另外还需要一个三极管作为电路的通断。我选择一个 p p 的二三九零四， 一脚对齐之后往外拉。也可以出导线， 加一些 led 灯， led 三毫米灯， 多余信息先把他删了， 挑选布置多个立到一起往外拉。全选， 把编号给隐藏掉。 连线 四方接地 对联部分， 另外一端接地。 这个图大字画好了，先把它放到一边，调整图纸的大小， 调整一下位置，先确认选选，把它放到原选里边， 修改这些世界的参数， 这里也是四十七分， 反馈垫子一百分， 把骨气放进去。 标题， lm 三五八呼吸灯设计， 对上一对眼，左边图纸 lm 三五八 一个 s 保存我们原理图设计就先到这里。

一的软件遭封锁，对于绝大多数人来说，除了担心国产芯片的未来，对一的是个什么东西，我们能不能用到吧？国产一的又走到了哪一步，多半是一头雾水的，今天就来讲讲一的吧。如果把光客机看作是芯片之父，那么一的软件可以说是芯片之母，它是一种通过计算机辅助来设计电路的软件， 但它不只是单纯用来设计芯片，制造、封装、测试，每个环节都离不开它。芯片设计有点复杂，例如一块小小的食物芯片，里面就塞了一百五十亿的晶体管， 这个数量基本不行，用手画也不可能每次都从零开始设计，所以就要借助你的本部画画设计，就像大积木一样，把别人设计好的电路部分直接拿过来用这操作写代码再熟悉不过，可以大大的减少开发成本。把芯片设计的仿真、验证、逻辑综合、静态持续分析、版图分析、电路设计、 前后仿真等等步骤都得在一的软件中完成。所以说想做芯片真的离不开一的软件， 这是 代工厂可能十天半个月就会更新一个软件的工艺、元气件和设计模型。你如果使用盗版，就没有办法体验工厂最新的生产工艺量，品运和性能也会大大折扣。 而且代工厂在生产前还会对图纸进行一次焦点，你是不是用的正版一的软件设计一查便知，所以盗版之路是行不通的。打破被动局面的最好办法就是一的软件国产发。 其实三十多年前，在行业壁垒还没有这么高的时候，我们就研发了一个软件，一九九一年熊猫一的系统发布机掌获两项国际大奖， 国际一的巨头凯增电子和新四科技就光速解除封锁，顺带一波降价。在当年造不如买，买不如租的想法下，熊猫医的没有多久就凉了，带着国产一爹一起沉寂了十几年，直到二零零八年中国启动和高级的重大科技专项，这个情况才有所缓解。华大九天、 新愿景、盖伦电子等国产米碟企业相继成立，近几年发展也颇为迅速一点软件国产化率从二零一八年的不足百分之六上升到二零年的接近百分之十二，但依旧不高。而从市场占有率上来看，我国第一梯队的一的软件放到世界上也只能算二流。新四科技 和芯片产业链说实话还是有一定差距的，当下最迫切的是需要时间去发力去追。八月十五日经营就生效了，也许部分营销号会说，我们再也不能用国外的一的设计芯片其实并不是这样的，被限制的是用置业工艺的一的设计，这个置业工艺可以使芯片具有更好的性能，更好的能耗， 控制更小的体积。但这么好的技术目前还没有造出成熟的产品。三星的三纳米职业代工六月底才开始市场，而台阶电商三纳米 依旧会采用更成熟的赛技术，准备二零二五年才会量产之一。所以短期内这次经营的影响力不大，未来就不好说了。总之，没有仁慈的敌人逼得的国产之路，我们势必要走下去。
