在半导体设计、制造、封装中的各个环节，都要进行反复多次的检测和测试，以确保产品质量、成本控制和上市时间。 测试机呢，也叫半导体测试设备或自动测试设备，即 at。 它是一种检测芯片功能和性能的电子测量仪器，测试半导体器件的电路功能、电性能参数，具体涵盖直流参数、交流参数等。 测试机技术壁垒高，尤其是客户对于集成电路测试，在功能模块、测试精度、响应速度、应用程序定制化、平台可延展性以及测试数据的存储、采集和分析等方面呢，提出了越来越高的要求。根据 测试类型的不同呢，测试机又分为模拟测试机、 soc 测试机、存储测试机和 if 测试机等，技术难度和单台价值由高到低依次是 soc 测试机、存储器测试机、模拟测试机。 这些测试主要应用在金元测试和封装测试。金元测试呢，是在探真台与测试机的配合使用完成，对金元上的裸芯片进行功能和电参数测试。 测试机需要完成过程中的连接和判断过程。芯片成品测试呢，是指通过分选机和测试机的配合使用，对封装完成后的芯片进行功能和电参数测试。世界上第一台 ate 设备诞生于一九六一年的泰瑞达，伴随新 今天进入批量化生产阶段，自动测试设备已成为了半导体测试的必然趋势。二零二二年，半导体测试设备销售额是七十六亿美元，全球测试机市场规模达五十五亿美元。 测试机类型中， soc 存储和模拟是主要的产品，数字测试相关的存储复杂， soc 测试市场高达二十六点六亿美元，是模拟类测试市场的四点二倍。 测试机市场伴随半导体两年一次的周期，二零二二到二零二三年的周期调整结束后，预计二零二四年就开始上扬。根据三米统计，爱德万、泰瑞达科修依托在全球范围内与众多半导体供应商建立牢固的合作伙伴 关系，测试机长期处于市场领先的地位，合计份额超过了百分之九十。这三家企业产品线齐全，从 idm 到无金源厂、金源代工厂和欧 size 公司以及大学研究机构呢，无不用到他们的测试机。 爱德万 t 两千、一九三千以及泰瑞达 outer flex 系列的 soc 测试系统，代表了目前的高端测试机产品。 国内拥有测试业务的企业呢，也以这两家产品进口为主。综合二零二二年的试战率表现呢， 国产测试机、存储器测试机、 if 测试机和模拟测试机分别占比百分之十五、百分之十、百分之五和百分之九十左右。当然，国产测试机呢，也在迅速成长， 入局企业呢，包括了华丰策控、长创科技、月薪科技和金策电子等。记得关注再走哦！

半导体作为我国科技崛起的重要一环，之前我们已经介绍了这个产业链上的很多企业，包括设计、生产、测试等等，今天我们继续聚焦该行业，看看大名鼎鼎的测试设备龙头长川科技到底怎么样。 长川科技成立于二零零八年，从成立初期就致力于半导体设备研发，并于同年推出公司第一台分选机，先后承担国家科技重大专项、二专项中两项课体的研发工作，多项产品打破国外垄断， 目前产品包括测试机、分选机、探真台、自动化设备及压抑光学检测设备等，已导入长电科技、华天科技、日月光等多家企业，实现了部分国产替代。公司实控人为董事长赵毅夫妇，第二大股东为国家大基金。公司 营收从二零一九年开始飞速增长，并购四代时的营收大幅度提升，二零一九年营收三点九亿，二零二二年营收二十五点七七亿，四年时间翻了五倍， 净利润也从零点一亿直接来到了二零二二年的四点六亿，增幅相当夸张。但今年的表现就比较一般，下游需求萎缩，使得营收均有较大幅度下滑，其中一季度甚至出现亏损。毛利率方面整体则表现的比较稳定， 目前测试机占比逐年提高，已经到了和分选机分停抗理的地步，因为毛利率较高，对公司整体毛利率也带来了正面影响，目前整体毛利率徘徊在百分之五十以上。 看完公司财务数据，接下来看看长川作为国内龙头，业务上对比国外巨头有哪些优势和不足。长川科技的半岛 体设备聚焦在芯片制造工艺厚道环节，主要为测试机、分选机和探真台等，客户大多为封册厂商和第三方测试厂商。首先咱们来看测试机。测试机主要是有由一系列硬件组成， 通过固定的程序来读取代器件上的各种电信号来判断好坏。目前我国在在模拟极速模混合 ic 和功率器件测试系统上国产化率已经相当高， 但是在测试难度更高的数字复杂 soc 和存储测试上，海外厂商依旧处于垄断地位。 长川科技已经开发出第九千数字测试机，可测试的芯片包括移动网络、手机基带等数字芯片以及五 g 芯片，率先在低端数字芯片上发力。接着来看分选机，长川研发分选机较早，具有深厚的技术积累。分选 机用于 ic 设计阶段的验证环节和封测阶段的成品测试环节一般和测试机配合使用，测试机把检测结果传递给分选机，分选机对检测过的芯片进行标记。目前常温分选机的需求已经逐渐萎缩， 由于汽车智能化高速崛起，三温分选机正在加速替代。其实相比于常温，三温加入了冷热管理，听起来简单，但如何在升温降温的过程中保持干燥和系统的准确性是非常大的难点。 车规芯片需求不断爆发，公司的三文分选机已经成了新的业绩增长点。目前公司分选机可以支持负五十五到一百五十温度范围，每小时最大产能高达一千两百片，支持车规芯片在不同恶劣工况下工作，探真台主要是针对的是已经具备芯片功能 但还未封装的精源，通过与精源上测试点接触来对裸芯片测试并标记结果。其复杂的地方在于同一尺寸的精源因芯片大小不同，数量可能会从几十个到几万个不等，探针设备都要一一去检测，难度相当大。 目前长川已经推出自己的十二寸探真台，主要用于 soccs， 核心的精度指标已达到国际一流水平， 同时继续加大力度研发、存储以及不同尺寸的探真台，努力追赶国际先进水平。从总体上看，常穿的设备已经全部贯穿芯片的厚道工艺，虽然跟国外巨头差距尚在，但并不如光客之类的那么明显。 公司今年二季度净利润已经恢复增长，随着下游先进封装的需求爆发，公司受益会更加明显，是一家相当优秀的国产半导体设备公司。评价四星。

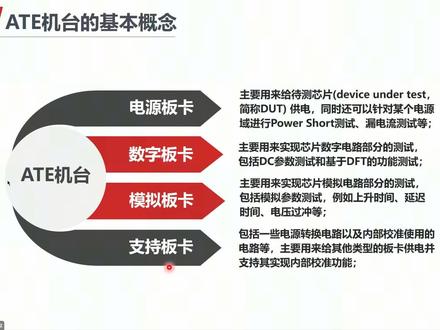

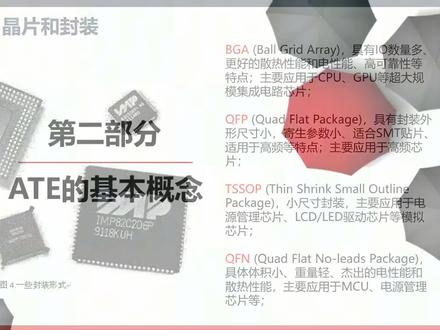

第二部分主要是讲那个 a t e 的这个机台的一些基本概念啊。 a t e， 然后它的全称叫，呃， automatic test equipment 的， 然后也就是翻译过来，也就是自动化测试设备。那右边这个图杰哥放了一个，呃，业界非常主流的一款 a t 测试设备，然后就是呃 advancast 的九三 k， 对，或者我们叫九万三啊这个机台，嗯，就是是一款成非常成功的一款机台，然后呃一高端的领域，呃，高端到中端的领域都在用， 对，然后后面我们会有一些稍微细一点介介绍，这里先介绍一下他的概念啊， at 也是一种由高高性能计算机控制的测试仪，控制测试仪器的一个集合体。那其实呃很简单，就是我们以前如果测就是没有 at 机台的时候，我们测一个芯片的一些功能的时候，我们是不是需要在那个桌子上或者我们的奔驰上去搭一些什么 万用表啊？呃一一些，呃，就是试播器啊，然后去呃包括一些电源啊，对吧？给一个芯片，我们假设自己做一个插插座，然后给他供电，做一个板子，最小系统板，对吧？我们给他供电，然后然后去量去量测他的一些那个，但是这样的测试其实效率非常低。 那，呃主要是做一些手实验室的手动测试，验证可以这样，但是生产的时候不一样，我们一生产，对吧？一片 weifer， 一一片 weifer。 假设一万颗呆，然后然后我们有一个 note， 二十五片，那我们出来就二十五万，那这个不可能封出来，封装测完 cp， 假设我们两米百分之八十，我们还有两二十万颗芯片，不可能去走实验室一颗一颗测的，但是我们的芯片又卖给客户前，都必须要经过生产测试去复去保证它的质量。 那这个测试只能通过像这种自动化的测试设备，像 at 这种设备来完成，像我们搭的那种实验室的奔驰测试是不可能实现这种功能的。 对，所以 a t 的主要主要就是应用在生产测试或者大批量测试里面， 然后呃 at 其实主要就是这种测试，其实它里边集成的就是这种测试的仪器啊啊，然后还有那个呃一些版卡呀这些东西，然后组成的一个计测试系统， 那计算机，我们的那个 at 会配一个呃控制的一个呃机器计算机啊，对，然后这个计算机会运行这些测试程序的指令来控制 at 内部的一些测试硬件或者测试资源。 那测试系统最基本的要求，不管是 a t 还是其他测试系统，最基本的要求其实很简单，就是可以快速且可靠的重复一致的测试结果，也就是说速度、可靠性、稳定性，这个是它的一个呃，就是呃对 a t 测试系统的一个最基本的要求。那为了保证呃保证或者保持正确性跟一 执行，我们对这些测试系统或者说 at 机台需要做定期的一个校转校验，那用来保证信号源和测量单元的一个精度。所以我们的 at 机台通常都是要做定期的一个校准啊维护的， 有的是内部校准，有的是外部校准，这这个都是隔，有的是半年啊，有的三个月呀，有的是一年啊，都会对不同的那个仪器仪表去做一些校准，因为它内部有各种资源吧， 呃 a t。 机台里边通常一般会集成一些呃资源，那比方说像电源，杰哥在这边列了一下，一般通常像电源版卡，还有一些数字版卡的资源啊，还有一些模拟版卡的新呃资源，还有些支持版卡的资源，那这里简单给大家介绍 一下。那其实对于电源其实很简单，这些电源版卡其实主要是用来给这个芯片供电的，那这个芯片我们呃在这里有一个名词叫 d u t， 那 d u t 的全称叫 device under test， 就是代测芯片的意思，那这个在那个呃 a t。 的这些文档里边用的很很常见的一个名词就是 d u t 啊， 然后同时还可以针对除了这个芯片供电以外，这个电源版卡还可以针对这个电源芯片的这个电源域去做一些测试。那第一个测试就是 powershot 测试，就是测量这个电源有没有对地哨的这种失效模式啊，漏电流测试啊，测量， 测量的话，然后呃那个电源的一个呃漏电流情况，然后第二种的话数字版卡，那其实这个主要是用来实现芯片数字电路部分的一些测试，那包括呃 d e c。 的一些参数测试，就直流参数的一些测试，还有一些低于 d f t 的一些功能的测试， 这个后续杰哥会在后续的接收中给大家讲到 d f t 的功能测试，那这个其实是一个嗯，比较深入的一个领域了，就是一个呃 d f t 也有一个呃相，相对于 at p 还有一个一套自己的方法学，那这个我们其实还有一个岗位叫 d f t 工程师，那 d f t 的工程师其实偏设计跟 a 测试之间的一个岗位就是连接， 呃，就是芯片设计跟像 at 测试或者芯片测试之间的一个岗位，那这个岗位也是也是非常好的一个岗位，竞争力也非常强，然后喜人人才缺口也非常大，大家也可以做一个。呃，就是就是参考的一个。 然后第三个是模拟版卡，那模拟版卡其主要用来实现那个模拟芯片模拟电路部分的一个测试，那包括项目一些模拟参数啊，像上升时间，延迟时间对吧？电压过充对吧？然后斜拨的时针率啊，就有有很多就是类似一种模拟参数的。 然后第四部分，像那个，呃就是支持版卡，就是主要用来支持其他的一些，就是除了这几几个方面以外的一些呃测试需要用到的，比方说像一些电 转换电路对吧？还有内部校准用的一些电路。那主要用来给些版卡提供电呀，包括实现一些内部校准的功能，这个是 a t 机台的一些内部的一些资源。那这个这里给大家做一下简要的一个介绍。对，那第二部分内容比较少，然后我们可以看一下大家还有哪些问题。 嗯，稍等啊，我来看一下啊。 嘿，那个 哦，这个版卡的，呃，这个版卡不是加载的，这个版卡就是我们呃机台，然后会可以回到上页啊，稍等啊，这个版卡就是 是我们的 at 机台，一般都会有一个呃腔体，那个腔体里边有插槽，那这个插槽里边，然后不同的位置，然后我们可以插不同的版卡。那呃，这个也叫跟机台配置相关，就是我一个机台，比方说一个九三 k， 他可以配置成你需要的一个，因为那有的芯片可能假设他电源版卡， 他可能呃需要三块，有的可能需要两块，那这时候其实可以去做一些，呃，就是给客户做一些定制化的一个配置，那这个版卡都是插在这个机台里面的。对，然后用的时候其实我们只需要 用软件的，就是基于那个比方说九三 k 的话，我们就是 smart test 软件，那我们通过 smart test 的编程里边用用一条 a 语言就可以去调用这个版卡的资源， 比方说我现在要调这个，呃就是数字资源，对吧？然后可能有一个呃就是数字 i o 的一个测试，那我就去用一个语句去把他这个资源给他调出来。对，那其实一个是语句，还有他本身有他做好的一些模板， 我们只要在这个模板里边去做一些参数的设置，就可以使用他这个数字数字版卡上的资源去实现一些 d c 参数的测试。对，那其他的其实也一样。 呃，机台是进口的版卡，可以用国产替换吗？呃，目前是不行的，因为它这种呃版卡，这种数字版卡，这种模拟版卡，它首先是只针对它的机台去用的，它里边的电路什么的。当然如果你去做一些，呃就是仿制啊什么什么的，但是因为它还有一些软件的东西， 所以它仿制起来非常难，为什么呢？因为它会在软件层面跟硬件层面都会去做一些。呃安全功能，比方说软件上它可以去锁一些，呃，就通过 license 这种来去把整个的机台的使用给它锁起来。因为你最终还是要用 a t 机台，你最终 从用户的角度，或者从我们 t e 的角度来讲， a t 的角度来讲，我们还是要用软件，用它的一个软件，那软件层面做这种控制其实很好做，对吧？嗯，你们就可以 问问你们身边的软件工程师，他们写一个东西，然后想把它就是安全做上去，不让别人用，那其实很简单，他们可以用各种途径去去实现。对，但是硬件的东西你就算你仿制出来了，你还是要对接别人的软件，除非你连软件都自己做，如果硬件软件都自己做，那你就干脆直接自己做个机台了， 所以这种一般不会被存在。这种。呃，用国产去直接替人家的绑卡。那其实我们国产的那个 a t c 台最近几年也都做起来了。 呃，控制 a t 机台软件用的是什么语言呢？呃，这个其实不同的那个，呃机台其实使用的不一样。 对，那我像杰哥讲的刚才讲的这个九三 k， 他用的是那个，呃，他的，首先他用的那个系统是 linux 系统。对，然后他的 smart case 的这个这套软件他用的是 c 语言， c 加加去编程的。对，然后像。呃另外一家主流厂商的，像那个就是泰尔达的 j 七五零， 嗯， hr flex flex 这个机台，他们用的是那个，呃，基于 excel 的后那个后台，那个 v b a 去编程的。对，所以不同厂家会有一些区别。对，但是其实差别都不大，他的思路都都是后续杰哥给大家讲这个编程课程的时候，会告诉大家，其实他的思路都是 通过软件去调用那个硬件的资源，而相对来说这些都比较成熟，他们都会把模板写好，我们只需要去在模板里，在模板里边去做一些参数的一些修改啊，或者加加一些参数进去， 然后就可以实现一些特定功能的测试。当然这个东西特定的灵活之间也是可以做切换的，你也可以自己去通过它的一个 v b a code 自己去呃读它那个 help 的那个文档啊，然后也可可以是实现一些就是比较灵活的一些编程。 嗯，我们的课程是测试，和设计没有太太大关系，前面这些设计只是随便提起。 呃，其实不是没有，确实是没有太大关系，但是是有关系的。就 a t e 这个工程师这个岗位，然后还是要跟设计之间还是有一些沟通的，尤其是刚才那个 d f t 那个岗位，就得兰坡 test 这个岗位，其实是有很多沟通的。 对，然后呃，包括其实我们 at 的工程师在项目的早期，其实就如果大家看过杰哥写的两篇工程和文章，就应该会有一些了解。就 at 工程师其实不是说芯片做好了之后，然后我们才会参与进行。在项目的早期，我们其实就要规划这个设计阶段，我们就要规划芯片测试方案， 比方说他那边要设计一个什么 ip， 那在设计这个 ip 还没有设计之前，然后我们就要跟他们他规格出来之后，我们就跟他讨论要测哪些东西，对吧？然后我这边要怎么测？这个测试方案是要给 出来的，然后而且这个测试方要能实现，然后我们才同意他们往下走。那否则假设他要设计一个东西，你不可测，或者说有一些参数测不了，那我们就要评估这个参数测不了，那到时候怎么去？呃，给客户去覆盖，或者说他通过，呃，就是仿真去覆盖，还是要通过其他途径去覆盖 啊？因为你的产品我们所有能发现的点，能设计的那规格里面的东西我们都是要测试的。对，所以这个是一个，所以我们的测试界呢，沟通也是非常多的。那 dft 的话， 刚才有人问了，我们和 d f t 工程师有什么交互？那很多。首先如果你是我们做的这个数字芯片，我们用到的那些测试用的那个 d f t 测试用的，呃，放，呃那个测试的项链或者我们叫测试的 pattern， 那都是 dfp 工程师通过他们的软件环境生成给我们的，然后我们要在硬在那个 a t 上去调试这些拍他。对，这个是一个，还有一些，呃，就是其他的一些，就是在设，就是 可测试性啊，包括测试方案这些 dfi 的。呃，那个他们出的那个 spec 呀，我们都是要 tat， 需要跟他们去 review， 要确保它，因为相当于它是提供给我们一些测试需要的一些输入输入件儿的，所以我们要把关好它的输入件儿。对啊，防止它给你东西你到时候用不了，那你就要提前去 review 它的一些东西。对， 嗯，这个测试是在封装之后嘛？呃，不是 c p 上，就是封装之前那个 wafer 来我经验上的测试，其实也是测那个，像这些测试也都会有功能呀，这些都会有 d f p 啊，我们也会在 c p 上测。对，所以封装前、封装后都会有。 行，那我们那个如果我们要测试数字芯片是否会用到模拟版卡，诶，这是个好问题，就是其实机台通常情况下我我们都是可以灵活配置的，比方说， 呃，我测一个呃数字芯片，然后我基本上不需要用到那些测模拟模拟测试文，那我去，我的机台主要配的就是数字版卡加电源版卡，对吧？再加一些什么支持的版卡就就够了，不需要模拟版卡。这个也也，如果我测的是一个纯模拟芯片，我就不需要数字版卡，就 电源版卡、模拟版卡加支持版卡。那其实这个其实也是各个厂家针对这种不同产品的不同机型里边的一个配置。其实后面一会杰哥给大家讲那个 atg 台分类的时候，大家可以看到有专用的一些机型。

那第三部分我们主要讲的是 at 机台的一个分类介绍，那目前按照这个，呃，从应用端的角度来讲，或者从芯片类型的来角度来讲，我们把 at 机台主要分成四类 啊，可能会有一些，还会有一些细分，但是我们这里就通，呃，就是暂时就分成这四类，也，业界一般也这么分。对，那其实如果大家细究的话，也可以再把它分的更细一些。 然后，呃，第一个就是数字电路的一个测试系统，对，就是数字电路的 at 的机台，那主要用来测试数字芯片，像 cpu 啊，就处理器。呃，不管是手机处理器还是电脑处理器。嗯，还有 gpu， 就是因为打这种 gpu 啊，图像处理用的还有 ai 芯片，那这些其实都是数字电路数字芯片，那所以我们一般都用的是数字电路测试。那这个代表机台。代表机台。其实就刚才杰哥讲了一个九三 k， 那还有一个叫阿川 flex 这个机台，那这个是两个不同的一个 供应商。九三 k 是，嗯，就是那一，一会杰哥下一页会给大家详细介绍，就是两个不同供应商的产品都是数字机台。那第二种类型的就是叫存储器的测试系统，或者我们叫 memory 的测试测试系统。那这种因为 memory 的特殊结构，所以它的那个 a t 的机台跟 s o c， 这这边的这个芯片 s o c 还是不一样的。 对，那主要用来测试存储器芯片，那像 dram， srm， none， flash， 男的 flash 液芯片的，那代表机台。像 t 两千 t 五八叉叉五八系列等。 啊，这个也是。哎，主要这两，这这个是两个，是一个供应商的。对，跟这个九三 k 是一个供应商，然后模拟电路测试系统， 那主要用来测试模拟芯片，那像呃电管理芯片，还有一些信号链一些芯片，这个是模拟芯片的，那代表这台有 e t s 三六四、 e t s 八八，那这个机台的供应商跟这边 r r f x 是一个供应商。所以大家一会下页就可以看到全球 目前 a t 机还有两大巨头，然后混合信号电路测试系统，那主要用来来测试混合的一个信号，然后这个混合信号的意思就是既有数字的还有模拟的一个芯片里边既有数字还有模拟，那像 m c u 这种就是比较典型的就是 mixi 功能的一个芯片， 然后还有像 a d c 啊， d a c 这种信号转换的，那其实有的也会把它分成那个信号链的产品，那其实它也有数字有模拟啊，代表这台像 j 七五零 f x s 两百，这个 s 两百是一个国产的供应商， 它其实是一个 j 七五零的一个替换产品啊。这一页的话，杰哥给给大家列了一下这个全球前两大 a t a 机台供应商啊，泰瑞达和爱德万， 对，英文的话就是这边泰瑞达，然后 ed one 的话就 advantast， 那这两个泰尔达是美国的一个企业，然后 a advantas 是日本的企业，对，然后呃我在这分了几个芯片，那第一个就是逻辑芯片，第二个是模拟芯片，然后 第三个是存存储器芯片，然后混合信号型芯片。然后我们可以看到这两家供应商针对这些呃产品的一个出的一个解决方案，也就是他们 at 的题材。那逻辑芯片这一块，泰瑞达阿川 flag 系列，然后 龙太死这边有九三九万三系列，对吧？然后这两个的全球装机量，然后泰尔达这个是全球装机量超过两千，然后九九万三，这个全球装机量超过五千。 然后模拟芯片这一块，凯尔达他出了一个一狗系列啊， ets 三六四， ets 八八。那这个像模拟芯片的大厂，像 ti， 德州仪器，然后 adi 这些模拟芯片公司用，他们用的非常多。 对，然后像这个 action flex 跟九万九万三。那其实因为这边都是数字，数字逻辑芯片嘛，像那个 cpu 啊，所以 action flex 全球最大的客户是苹果，就苹果的 cpu 基本上都是 action flex 测试的，所以它的终极量比较大，而且特尔达也是一家媒体，所以 苹果对他的支持比例都比较大啊。九万三其实是一个非常成功的一款产品啊，他的前身其实不是额东太子，是个东额，额太子收购了一家德国的叫 verage 的一家企业。对，然后这个是非常成功的一个收购，然后这个九三 k 也是目前呃全球中期量最多的高端机台。 然后我们，嗯，国内现在用的也非常多，国内的测试厂里边九三 k 的装机量是非常高的。 然后存储器芯片这一块，然后也是额德王 cast 占据一个主导地位，他的 t 两千系列， t 五八叉叉系列，整个全球装力量超过三千加。对，然后这个像，嗯，就是像。嗯， 那个是 memory 的厂商。那国外的像什么？美光对吧？三星还有海力士这些做 memory 厂商里边，国内像长江存储啊，对吧？他们一般用这种机台用的非常多，然后特尔达也出了一个 magnum 系列的一个存储机芯片，但是呃 基本上没什么影响力，对，跟这个比完全可以忽略，就基本上占那市场占有率很低。那混合芯片这块大家可以看一下混合信号芯片这块， j 七五零 e x 和 j 七五 h d 系列，这两个是也是一个非常成功的一个产品，因为它成本非常低，然后所以它的全球装机量是六千加，所以目前 整个全球 atg 台的全球装机量最多的就是 g 七五零，一个是它便宜，还有一个它的那个就是那个应用起来也非常方便，如包括它数字的，嗯，就是数字部分呀，还有一些模拟部分呀，它可以配置的比较灵活。 那在这块其实那个 mks， 它其实九三 k 系列的终端也是可以支持那个混合芯片芯片的测试的，所以它这两个加起来，这两个加起来是有全球五千加的一个装机量。 那所以其实大家看一下就是针对这种不同的芯片，其实这两家主要的 ht 供应厂商都有自己的产品呢。当然模拟芯片这一块 advent test 是一个空白， 嗯，对，因为他们其实呃本身这这几个他们的九三 k 跟 t 系列的整个的一个呃市场占有率就非常高，所以其实呃 dunk text 在很多年基本上都是要比泰瑞达要呃就整个市场占有率算下来是要多一些的。对， 大家看这块有没有什么问题？ 嗯，哎，这个我看到了，有人问了一个那个，呦，这个怎么怎么点倒立。哦，在这我看到了啊，好， j 七五零 e x 和 h d 有啥区别？呃， h d 是，就是。 嗯， e x 的一个升级版，它的数字通道更多，然后 e x 的数字通道更少一些，然后 j j j p 七六零 h， 它的那个呃数 数字通道，然后应该是一零二一零二四，那就是他做的更多，然后他，嗯，测试的并行度可以做的更多，但是 ex 的模拟就是测那个模拟部分会更强一些， 所以各有各有千秋啊。就如果你的 m c u 里边，呃，就是对那个数字部分多一些，然后你的模拟部分很少，然后你用 j 七零 h t 去做你的测试解决方案，你可以做的病情度非常高。那如果你去用 e x 的话，其实就是呃不是一个最优解，但是如果你的模拟部分特别多，你可能用 e x 才是一个最优解。 像现在国很多国产的三十二位 mcu 厂商用的什么机台，呃，主要还是呃，但是这两个有一个问题，就是 呃三十二位的按摩盒的，如果他的那个 mcu 的主屏要看他的主屏，他主屏如果比较高的话，可能这个不够。这两个我印象中应该到五十兆还是一百多，一百兆以内，如果再高频的话，他就做不了了。对， 但是其实目前 mcu 的测试其实主流的还是在用 g 七五零的机台比较多一些，还有一些用九万三去测就是，如果是，呃，就是频率比较高的话，用九万三的也很多。那存储器芯片是纯数字测试吗？是的，存储器芯片基本上都是用 dist 测试，就 memory 测试， memory test， 呃，就是 memory 测试的时候，他用那个叫，呃，就是 b o 的印。说错了， b o 的印就是 beast 测试就是自己测自己就自己的 memory 去测自己，那这种测试是非常常见的。然后针对这个也有专门的测试题材，包括刚才我杰哥讲的近两千 跟 t 五八系列，那都是用来测那个。呃，就是存储器测试的。存储器测试我这里大概给大家介绍一下，就比方说它像这种 memory 读写，对吧？然后我写一个进去，再把它读出来，这就是一种测试。那写的时候，其实一般我们写的时候不会就是全写一或者全写零，我们会来交叉写。 比方说如果从二进制来看的话，我们就是写五 a 五的话就是零一零一，对吧？如果你们学过二进制这种编码的话，五的话就是零一零一，然后 a 的话就是一零一零，所以我们会写这种五。呃。 呃。五 a a 五，类似于这种东西，写这种我们叫 check bod， 然后去做一些 march 测试，就是把它整个扫一遍，然后看它的这种。诶， memory 的结构，那这这是一种测试。还有一些我们测它的一个 return， 看它的数据保保持能力，写进之后给它等一段时间，看它是不是还能读出来，还正常，对吧？这个叫 memory 的一种， 呃，就是 retention 的测试，那还有其他的一些各种各种各样的设置，但主要都是数字的测试。对，那但是存储器芯片它里边会有一些，嗯，就是，呃，有一些做放大用的，那个就是放大器之类的东西，有一些模拟的东西。呃，但是也也通常也是比较简单的，也也也很好测。 对，然后 a t 测试代码是提前写好的嘛？总评审它是否 ok 呢？需要哪些人员参加？呃，当然不是提前写好的， 呃，只是 at 机台他厂商在做的时候，他会把一些固定的一些测试，比方说像，呃，像漏电流的测试啊，像很多固定的测试，他都会把它做成 template， 就是你到时候测的时候，你去编程的时候会非常方便，你可以调用他自己写好的 template， 然后针对你的芯片去做一些参数的修改，然后就可以用他 template。 对，然后这个代码不是提前写好的，那怎么评审他是否 ok 呢？通常，呃，先跟大家说一下，通常 a t e 测试代码或者测试程序啊，是要我们这些做 a t e 测试的工程师来开发的。 对，然后我们在前期项目前期的时候，呃，芯片设计一段时候，我们就要去看他的一定他的一个测试方案，然后根据他的测试的一个就是 ip 啊，就是我们这个芯片集成哪些 ip， 我们芯片内部有哪些东西，然后哪些模块， 然后这个模块要有哪些参数要测，或者有哪些功能要验，然后我们都会把它的测试方案给他定清楚，或者就是测试方案给他定好。测试方案定好之后，我们这个芯片不是要去生产吗？对吧？我们就是设计完，设计过程走完，比方说我们的呃竖前端设计设计完，然后我们的那个，呃，就是验证完了之后，我们的后端也做完了，然后我们就去留片嘛， 流片回来我们就有样片啊，在这个过程中我们这边要准备测试硬件，对吧？一会杰克会给，呃，后面会给，大，就这个这这一节下去，哎，不是说错了，就是马上下一个部分，我会给大家讲测试用的一些硬件，对吧？测试硬件需要我们做啊？这个测试硬件在这个芯片流片， 流片就是定版之后，这个 mask 定了之后，设计完成之后我们就可以去把它生产，生产好了之后，然后在这个过程中我们会去为他做一些 offline 的程序。呃， a t。 测试的程序编程啊，程序编程好了之后，硬件也回来了，我们就要上机台去帮乱调试了，把我们芯片拿回去，拿回来，然后放进去去调 看我们这个芯片。呃，我的一些测试的代码啊，是不是都写的 ok， 有没有什么问题啊？然后调完之后代码全调稳定之后，然后我们可以做批量测试，看我这芯片量率怎么样呀，对吧？所以这些工作都可以去做。 好，那我就直接看这，看这个聊天里边的那个来解答大家问题。

大家好，我是交易斯啊，今天很高兴呢来到了南京宏泰科技，在我身边的呢就是宏泰科技的创始人和董事长包志杰先生。大家好，我是宏泰科技的包志杰，今天非常高兴跟大家一起聊聊 百拉起 ate 以及才艺的一些情况。好的，谢谢包总。嗯，谢谢包总，也是我们那个工信部领军班的大师兄一期的学员。好的，那今天跟您多学习。嗯，好，谢谢。嗯，好，谢谢。嗯，包总啊，嗯，请问一下就是您的个人的主要经历有哪些 啊？嗯，我的经历主要有两段啊，其实有三段，第一段的话大学毕业不久就进了杭州斯莱威总工程师，一直做到车市场的厂长。在杭州斯莱威大概有七八年的时间，在零五年八月份的时候离开杭州，来到了上海，上海的新城半导体， 美国的一家纳斯达克上市公司叫 isi， 做运营，做运营管理跟测试工程相关的工作，前面的工作就比较简单，就这这两段，后面开始就自己创业做 at 公司。好的，那红太是怎么进入这个半导体这个赛道的呢？一开始就定位了 at 测试设备， 因为因为这个跟我的工作经历也有关系，刚开始工作的时候就在试来就做芯片测试吧，测试相关的工作。呃，那时候时间也比较早，可能在九两千年前，那国内的测试设备几乎几乎没有全都是进口的 啊。但史莱威呢，有一个很大的一个特点，我们当时的董事长他们因为那个时候成本也比较高吧，设备的成本非常的高。嗯，当时我们做的产品其实也不是特别的高端，所以这个这个成本就很难承受，我们量也比较大， 所以当时就开始在在试来的时候就开始自己研发测试机，所以我作为测试机的那个，相当于测试部门其实也参与研发了部分的这个测试设备， 所以有有测试应用的这个经验，也参与过测试系统的开发，所以有这么一个基础，所以差不多二十几年前，那很早了。对，所以有这个基础以后才有机会出来以后自己做 at 的这个。 嗯，那在咱们在 at 一次设备这个领域啊，就是国内外的这个竞争格局是怎么样的？ 咱们跟国外相比有哪些差距呢？对对对，我们先说国外的话， it 这个行业其实已经发展了五六十年了啊，所以在国际上的话，应该现在基本上是双寡头垄断的这个格局。呃，日本的艾特外是球球老大。 对，然后一个是美国的那个泰瑞达，这两家基本上占了百分之八十几的斯坦福，然后还有一家美国叫科普，叫科，中文名叫科修，他可能有百分之七八，所以这三家加起来就占百分之九十了。所以，呃，这种行业的集中度和这个垄断的格局 就是非常非常集中的。这个是国外情况，因为他们也发展了很多年，刚才说到那三家公司，在他们的公司历史过程中都有十几次 这种收并购，所以他们扩充了他的某一方面的技术，又扩充了他们产品线，强强联手。国际上是基本上是卖格局，所以基本上百分之九十几就这几家就垄断了。那国内呢？其实是也很多年以前啊，就是从最低端的，就像我们以前高十几年刚开始工作的时候， 低端的模拟或者说一些二极管、三极管的这车设备开始做起，他经过这几年的发展，那逐步逐步从低端终端啊，现在可能有一些，包括像我们公司有一些部分的产品可以触摸到高端的这个 ate 了。所以国内是这样子，逐步逐步就经过几十年的发展。 那在低端的，比如说那个模拟的啊，包括一些风云系列小型号的测试机，其实国内的市场占比相对还比较大了，这部分应该做的人比较多啊，做的也比较多，相对是最多的，也有几家上市公司啊。但但是在 at 的这个整个那个 高速或者整个版图里面， soc 测试机跟那个存储器的测试机，这两个占比是最大，百分之七八十。那这块国产化率我觉得国内基本上是小于百分之二，所以绝大部分还 还是刚说的那个美国两两大巨头在大头。那在一八年，一九年以后，因为国内白老几相对是比较火热的，所以这个资本 也比较关注我们这个赛道，所以有很多初创的企业就就起来了。对，所以现在国内的我觉得 at 厂家应该也也有不少，十几二十家，但真正有规模的其实还不是很多， 因为我们有测试机，测试机里面有 soc 的测试机，还有模拟的射频的啊，分离期间跟公益期间的测试机。那么还有 啊，叫他是风险基的这个产品线，所以产品线相对比较丰富。嗯，相对比较齐全了。对对对，是的。嗯，好的。嗯，那咱们这个 at 技术设备颁奖的，这是一种。呃，信封应用啊。嗯，就是主要的技术难点在哪里呢？然后咱们宏泰的产品啊， 就要有哪些先进性和特色呢？嗯嗯，呃，我觉得这样子做 at 其实这个门槛非常的高。嗯，那因为它是一个一个大的一个系统啊，是那个软件、硬件，然后包括可能还有机械的结构。那硬件里面也有很多的这个算法， 有不同各种各样不同的这个模块，比如说有电流的，有混合信号的，然后刚刚说到的数字的，然后还有那个，呃，比如存储器测试算法的。嗯，这个一些应届的这些模块，那所有这些模块要组合成一个系统， 然后我们还有双位机，双位机的话又又要支持量产或支持跟，呃，比如说那个 ms 系统，压批系统对接，嗯，然后这个设备要七成二十四小时工作。嗯，那还有精度、可靠性，那设备直接的这个抑制性，所以这样组合起来以后，他这个难度 就成指数级的上升。所以没有这个团，我们的这个 bat， 这个团队没有这个十几二十年的这个 这种经验。嗯，这个你是做不出一个好的 it 设备来。是的，是的，对，是一个很大的复杂的系统啊，是一个大的复杂系统。嗯， 那我们的这个公司的产品有些什么特色？嗯，那一方面我觉得我们这个团队在这个行业已经至少有二十几年了啊，这个从最开始刚毕业可能开始只应用，对吧？后面才研发，在自己创业以后做做设备， 这个设备发货也有几千台的这个量。嗯，那我觉得这个是有一个相对比较，呃，呈介质的一个 ate 的啊，研发、生产、销售啊，是我服的这个团队，我觉得这个是是很关键的。那另外一块的话就是，呃，我们的所有的设备都是 正向，从底层啊，从底层正向研发设计。我觉得这个不一样，因为现在很多，这这几年有很多的。呃， at 的创业团队，他们很有很多其实是 比如说海外的一些团队，或者收购了某一部分，然后来了几个人开始来说，我觉得这个有本质上的这个区别。那我们这两年这个重点还是在发展 soc 啊这个方向。嗯， 那有有这个难度比较高，这难度是最高的。是的啊，包总啊，啊，你看您从业了二十多年，嗯，创业了十几年，嗯，那在这些年当中啊，你觉得在最困难的时刻是什么时候啊？是 啊，创业我觉得都是九死一生的那个。嗯，呃，最近几年呢？可能白垃圾在国 还是比较火热。那我们很多年以前其实很少有资本来关注我们这个行业，特别是我们做设备或者材料这个行业，所以刚开因为刚开始直播的时候，我们就几个人凑了一百万开始开始创业。嗯，那是哪一年？ 在零八年的十几年。哎，零八年的时候，对，哎，对，所以那时候整个行业也不太好了。国内其实因为半拉机总是也是有周期的嘛，所以我记得最困难的时候，嗯， 呃，下个星期就要发工资了。嗯，一看账上只有几万块钱。哈。对，那所以这几年当然也有一些感悟，我觉得创业其实还是需要这个坚持，要有韧性啊，挺过来就挺过来。那因为这两年你看我们整个白老企也比较关注，然后外边的投资的钱也也很。 那这这几年我们和那个融了很多钱以后，就可以快速的去投研发，跟大伙投研发，投生产啊，破规模。嗯，是的，那时候真想只有几万块钱的时候，你是什么感觉？哈哈哈，马上就要发工资了。是啊，那这个怎么办呢？那，那还是要想办法，比如 自己口袋里再掏点钱出来，我还卖过一套房子。嗯，那个员工的公司运营跟员工的工资还是有保障。那自己的那就晚一点。嗯，是，那时候家人多，还是支持你创业。家人我觉得还是比较支持的，没有家人支持那就很难坚持到现在。

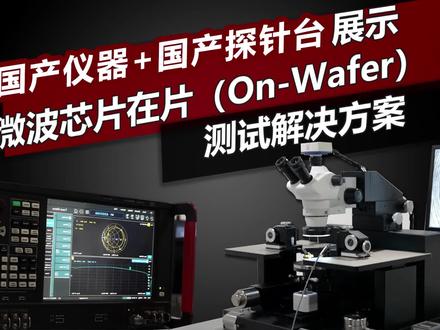

大家好，我是景哥，一个一讲电子测试测量知识的仪表人，大家知道吗？每一颗芯片在出厂前都必须经过产前体检，而汗蒸台就是做产科医生最主要的工具之一，芯片功能强不强，能不能量产都是他说了算。今天我们就找到了一家成都本土的汗蒸台生产企业，一起去看看碳蒸台的。 现在我已经来到了成都测新科技的测试实验室，今天我们在这里将利用咱们九井的网络飞机仪 搭配的侧心科技的肌肤探针台，搭建一套基于金源级别的色平芯片的钙片测试系统。这一套系统呢，主要就是由这两部分组成，第一部分就是网络分析仪，网络分析仪是整个测试系统在测试方面的核心部分， 所有的参数的设置，测试的结果较准，最终的结果都会在网络分析以上来进行实现。关于探真台的部分呢，我们也邀请到了测新科技的技术负责人曹万辉曹老师来给我们做一个介绍。 摊牌这边大概的这个组成包含这个射屏探针座，射屏探针视频线栏以及做射屏测试之前的交准键。好，那曹老师接下来演示一下一颗芯片从最开始到最后测试出结果的一个测试步骤。啊，可以， 那今天我们选择了一款很细微的芯片，是一个一百兆到二十集合制的测评芯片。接下来开始我们测试。第一步设置网络分析相应的测试参数。首先第一设置他的测试频率， 我们设置开始一百兆截止频率到二十集合之第二步，设置测试下我们全设了两个端口， 第一个端口测试选择 s 幺幺，测试的格式选择史密斯原图的模式，第二个端口测试选择 s 二幺，这是他的传输测试模式呢，直接用 db 的模式就可以了啊，那就完成了较准前的网络分析的设置，接下来要进行较准， 我们现在第一步是安装测评探针，在街上通出线来，将这个探针和我们的网分连接在一起，那么现在通过这个显示屏幕， 我们已经可以看到我们这个探针针尖的情况，我们这次用的是 jc 探针，他是有三个针序的，中间是信号，两边是地啊，他的间距是一百五十微，那边也是一样的，对吧？对，两边是一样的。然后我们现在呢是把这个胶水片啊放在我们这个杂布台上，也是在这一个胶水片上呢。 呃，有很多的这个很小的这种触角，其实他相当于是用微带线的模式做了我们通常的开路、短 路、复载和直通。对了，现在呢我们把胶准片放在我们我们的这个载物台的中间，打开真空吸附阀门，通过负压的方式把这个我们的胶准片固定在这个载物台上，在扎针的时候他都不会晃动。好，现在我们把这个胶准片啊移到了我们摊正的下方啊， 通过这个屏幕哈，我们可以看到我们这个探针啊，这个期间的这个分布， 现在我们移到了大概的位置了啊，现在呢就只需要按照我们这个叫准的步骤 solt 啊，一步一步的进行下面的叫准 行了。好的，那我们来配合一下，您来答，这个我来操作网分，好的，在网分上选择校准菜单，开始校准，选择两端口，选择我们叫 usm 的校准模式，接下来选择相应的校准键，因为其实探生台是有二点九二，我们选择二点九二毫米的校准键。 好，这是到校长见面了啊，赵老师开始接这个校长片。好的，那我们现在把这个探针移到我们这个校长线上，通过在屏幕可以看到。啊，这已经对准了，那现在我们进行那个扎针， 这边刚才已经扎好了。啊，这是开路是吧？对，好的，那我们这边选开路较准，一端口的开路较准，二端口的开路较准。好完成，接下来短路较准啊， 同样的把这个探针放到我们这个电梯上，短路车长路较准，一端口的短路较准，二端口的短路较准。完成， ok， 我们下面进行复杂的交准。 ok， 好，负载，一端口的负载调准，二端口的负载调准完成。好的，接下来进行直通的叫准好。好，一二端口之间的 通教准好完成完成之后，呢点运用在网分上就可以看到教准之后开始测试的状态了。通过上面的这种测试和安排，目前呢，整个这一套系统现在已经是一个校准完了，而且调整好的状态可以进行产品的测试了。 那接下来曹老师，我们就来开始进行备受产品的测试吧。嗯，好的。

就是他会，他会帮你打，你装好了你就可以按，按完之后你这里还没打完，对不对？你，你这里还有二十秒还没执行完，等他一执行完他这边就自动跳到这边来撤，那自动跳到这边来撤嘞？他不用说。

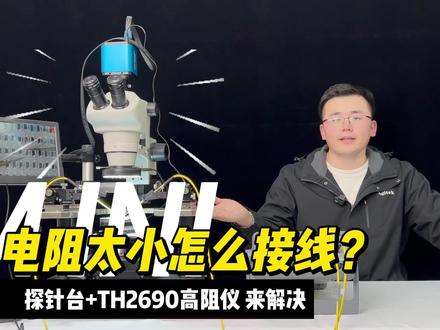

今天我们来讲一下如何使用这个二六九零测试一个一百汽油左右的电阻，这个是我们今天要测的电阻， 这么小的电阻我们直接用测试夹去夹肯定是不可能的，那今天呢，我们也特地从森东宝借来了一台喷尘台，给大家来演示一下如何测量这个非常迷你的大电阻。 那我们先来简单的介绍一下这一台探尘台，那这个是一个手动的探尘台，因为我们的样品非常小，所以这台探尘台上面加了显微镜， 那为了方便观察呢，我们显微镜上面也配备了这个摄像头，然后旁边也配备了一个屏幕，方便我们在测试的时候去观察。在这个探针座上已经放好了我们很多样品，那我们现在也能看到两个探针已经压到了我们其中一个样品的银角上面。这个探针座的话是有一个真空吸附 的一个功能，因为我们今天用不到，所以探针座上面这个膜我是没有撕掉的。将探针接好之后，下一步我们就可以使用这台二六九零来进行测试了。在二六九零里边选择的是他高阻击的功能，我们这个电压源设置的是五十伏，设置完成之后就可以直接开始测试。 我们现在打开测试功能之后，可以看到测试的电阻值基本上稳定在九十九 go 左右， 然后我们可以看到现在测试的电流大概是在零点五，纳安周围的环境对他的影响是比较大的，所以呢 他后面这个值是会有一点飘的。如果大家对这个测试精度比较高的话，建议在一个比较专业的实验室里边进行测试，那我们本次使用二六九零和探人台搭配来进行测试这个电阻，所以我们最后得出的结论是，别看他很小，其实他很大。

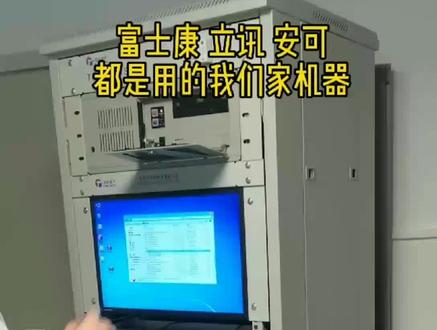

小芳，这个信息是干什么用的？刘哥，这个呢是测试车充值、充移动电源、无线充电等各种充电类产品的专用设备。 这个机器有什么优点呢？他支持多种借口产品测试。五， lightner kc micro usb， 支持 qc 二点零、 qc 三点零、 qc 四点零、 pps、 usb、 pd、 vivo、 oppo 等快充产品经营太多了，一个上午都说不完， 用了它对我有什么好处呢？它同时能测试多个产品各种参数，可一次测试完，能加快生产速度，节约生产成本。质量怎么样？售后服务怎么样？我们产品保修一年，终身给您维护，这个您可放一万个心。

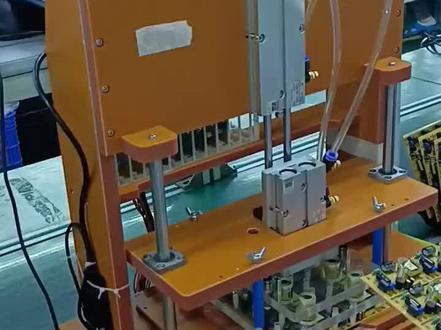

这台设备用于测试触摸台灯的，嗯， led 驱动。该台灯有四个档，档位测试的时候首先测试，嗯，代替工工号，然后逐一测试。每档 测试完成之后呢，在屏幕上打出，用指示灯在显示合格与不合格，合格为绿色，不合格为红色。

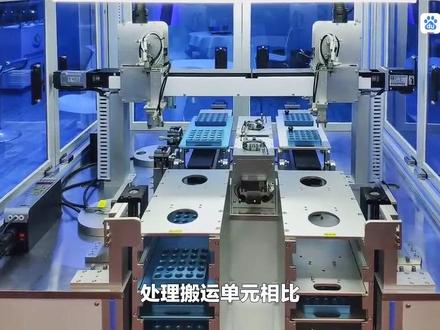

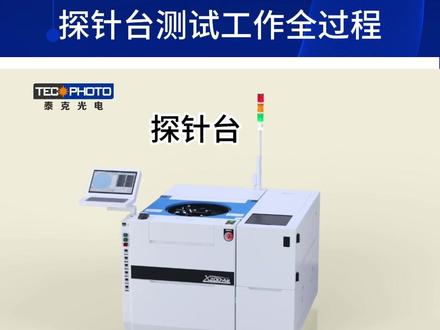

一、半自动和全自动探真台盖数半自动和全自动探真平台提供了更高程度的自动化，他们可以根据预设程序自动操作探真币和探真，将其定位在代测物体上，用户只需输入指令来控制整个测试过程。这些平台还配备了图像识别技术， 能够自动识别代测物体的位置，提高测试的准确性和效率。与手动探针平台相比，半自动和全自动探针平台系统更加高效便捷，能够节省大量的人力和时间成本， 并提供更可靠的测试结果。二、探针台应用探针台用来在龟片上放置电探针、光学探针或射频探针，以配合测试仪器或半导体测试系统来检测芯片或半导体器件。这些测试既可以是简单的联通性或隔离性检查，也可以是复杂的 微电路完整功能测试。测试可以在金源切割成单个芯片之前或之后进行。金源水平测试允许制造商在生产过程中通过多次测试芯片器件，为确定最终产品所需的工艺步骤提供信息。他还允许制造商在芯片封装前进行成本测试。三、 全自动和半自动探真台的分类探真台可以根据使用类型和功能进行分类，也可以根据操作方式进行分类。手动探真台、半自动探真台和全自动探真台手动探真平台系统是需要用户手动操作的系统， 用户需亲自操控金源载物平台、显微镜和定位器操纵器移动。所以手动探真平台主要用于数据的测量和收集，而不需要太多的测试设备。手动探真平台的优点之一是只需要进行最基本的培训，方便进行环 镜配置和测试环境的转换，无需额外培训和设置时间去操作电子设备、个人电脑或软件，因其灵活性和高度可塑性，非常适合研究人员使用。与前面提到的两种精原材料处理搬运单元相比， 全自动半自动探真台以及模式识别可以实现精源的输送和定位功能，确保精源上的精力与探真依次接触并进行逐一测试。 设备可以连续工作二十四小时，通常用于批量生产芯片或者处理薄金元和封装机板等具有特殊要求的任务。 与手动半自动探真台相比，全自动探真台的价格要高的多。四、北京华泰半自动探真台产品介绍半自动探真台测试操作流程如下，步骤，一、装载精源。 二、创建工艺。三、对焦。四、定心。五、扫屏。
