门禁与消防联动几种设计方法

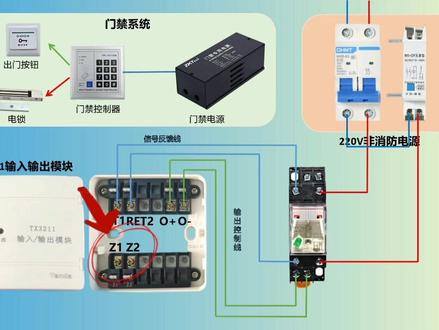

门禁系统消防联动接线方法门禁系统由门禁电源、门禁控制器、门禁按钮、电锁等组成。火灾发生时需要联动切断门禁系统电源，让门禁系统失效。其详细接线方法为 输入输出马快达、欧正欧付。接继电器现圈的十三十四角继电器的 com n o 一组敞开触点，控制分离脱口器火线的通断零线直接等通 模块反馈端 it 一 it 二接继电器的另一组敞开触点，最后 c 一、 c 二与火灾报警控制器进行通讯，用于联动控制。

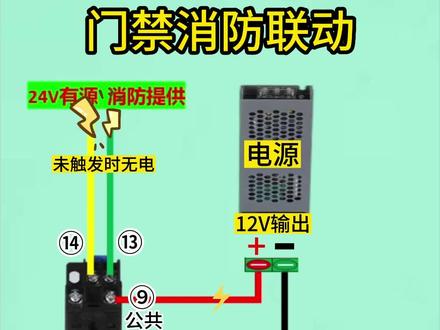

一般做门禁都会要求消防联动，就是火灾报警以后，所有门禁自动释放开锁，这种功能是怎么实现的呢？ 首先要求消防提供一根信号线给到门禁，因为消防验收是消防的事，弱电只是配合，所以你就大胆的要求消防穿线到你指定位置， 这也是弱电在工地上为数不多的能挺直腰杆的机会，一定要珍惜。消防给过来的信号大多是直流二十四伏，有缘就是平常这根线是没电的，消防报警以后，他会带二十四伏的电，根据信号源 搭配一个直流二十四伏的继电器，将消防信号分清正负，接入继电器线圈，然后将门禁锁的正极接入继电器公共点长臂端子，再接回电源。正极说白了就 是用这个玩意来控制门锁正极的通断。我们演示一下，火灾报警后，信号给过来继电器动作，门锁断开就是这个样子。假如你是十几道门禁，也可以用这个继电器控制整个门禁系统的供电回路。 还有一种情况就是消防提供的是开关量信号，说白了就是强切继电器在消防那一端，有人说我直接用这个切换门禁二百二不就行了，最好不要这样，因为继电器在门禁这一侧的时候，我们接二百二是在自己的控制范围之内，而如果是开关信号， 你不知道消防那一端接的是啥，二百二出去以后就不受自己管控了。消防接线你也是懂的，向来都是一炮屋，万一遇上个老六把你这根线乱接，结果就是烧 烧烟杆，烧喷淋，烧 fm， 两百就问你受了受不了，所以安全起见，还是再加个继电器，用消防开关量控制这个线圈，再控制门禁，这是比较稳妥的做法。当然很多门禁控制板， 比如海康的门禁板都自带消防接口，施工时会方便很多，接线时一定要脑子清晰，设备烧了是小事，安全才是第一位。

哈喽，大家好，我是龙霞，上一个视频呢，跟大家一起分享一下门禁和消防联动的方案。一，那 今天分享第二种应用方案。其实做门禁实施比较多的客户都知道，如果一层楼他的门禁比较多的情况下，我们一般会拉一条二百二十伏的线过去做统一供电，那我们就可以在这条二百二十二十伏的线上面装一个空开，空开 旁边装作一个断路器，消防连接到断路器里面来，消防启动断路器，断开电源，所有的门处于常开状态，这样子来达到消防联动的要求。那这种应用方案的话呢，他 是符合消防验收标准的，但是他要求门禁做统一供电。另外我们要注意的一个点就是我们上一个视频所说到的方案一里面门禁带消防联动接入进去，他属于是小范围的， 这种应用方案的话，一般会属于范围相对会比较广一些，我可能一条总线过去有十几二十个门，十几二十台门禁，那这一种方案您会有应用过吗？下一个视频会分享第三种应用方案，记得关注点赞哦。

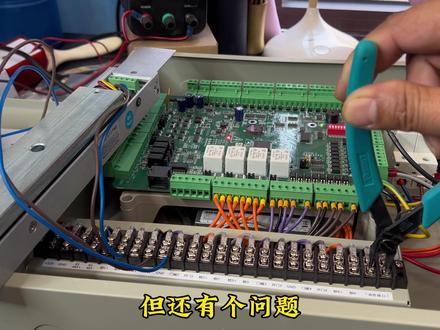

说一下海康门禁控制板儿消防联动的原理及接线，先把空开推上去，门锁使用正常，开门按钮也正常， 现在就是一套正常使用的门禁系统了。右上角这个继电器就是消防联动继电器，对应最后两个消防接口，要了解它的原理以及接线。先简单说说海康控制器这花里胡哨的线路，这四个白色继电器控制四道门， 四个跳线帽可以更改对应的继电器常开常闭模式。这排橙色的线给四把磁锁供电，控制板左上角的这两个端子就是总的锁电输出，左边是负极，右边是正极。 细心的同伙可能会发现，负极为何没有接线？这是因为锁电负极没有经过控制板，而而是直接从开关电源接到对应的磁锁负极了，没有中间商赚差价，而正极并成两股线。黄 线接到继电器的长臂端子，从另一边引出四根线，分别接到了一三五、七这四个继电器公共点通过继电器控制通断二四、六、八给到四把锁，用来控制四道门的开关。而这根红色的线接到了继电器的线圈， 线圈另一根红线压在了消防接口上，消防接口的另一根接的是电源负极。了解这个原理之后，我们只需要将消防接口的两个端口短路， 触发继电器动作，就可以让四道门禁全部断电。我来演示一下，大家注意，我这是半打的小钳子，万一打火，我这钳子就报废了，代价极其高昂，所以只演示一次， 你看此锁断电了吧。但还有个问题，实际施工时，消防的朋友不会老老实实、规规矩矩，体体面面的给你想要的信号类型，假如给你的是直流二十四伏，有缘信号，阁下又如 如何应对呢？你总不能再额外搭配一个继电器吧？这玩意价值一个，驴肉火烧老贵了。其实海康自带的消防联动的继电器是宽电压的，直流三十伏以下都可以动作，我们只需要将下面两个线圈的线直接更换成消防进线即可。这两根拆掉的线是带电的，一定要用胶布包好放一边 接入消防进线。我来模拟一下，消防报警，将电压调成二十四伏，此刻消防火警触发 消防线输出直流电压，所有门禁瞬间释放，大家赶紧跑！基本原理就是这样了，总结起来就是，如果消防给的是常开信号，直接压在门禁的消防接口即可。如果给的是有源电压信号，需要把线拆开接到继电器线圈。本期视频仅做经验 分享，不是教学，具体施工环境千差万别，要多量多是多问万用，表不要离手，别到时候板子冒烟了你又来找我。最后多说一句， 为啥我都是晚上发视频，就是想搜刮一下大家手上还没送出的小红花，长按视频选择赞赏就可以了。至为感谢顺柱商旗么么么么么么哒！

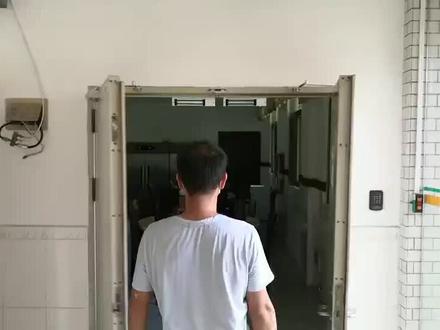

好多消防员说，我们这个消防员到底怎么安装门禁？今天呢我就给大家说一下，首先第一点，我们撞消防门一定要在这地方加装一个破碎开关，或者是说我们有条件的话，可以把我们的磁吸锁的这个信号啊， 跟消防进行联动，这样的话就可以符合我们的一个消防安全。大家可以看一下这个防火门，它这个比较大的特点就是一个主门，一个小侧门， 一个小侧门，平时呢这个小侧门大家一开门都是用这个箱子直接锁死，锁死以后呢，然后正常刷完脸开门的话，开这边门就可以了。会有一个问题是什么呢？就是万一说什么我把这个东西我一定要敞开了，嗯，你锁门就锁这个好了，就穿这种现象，那这种现象我们怎么解决呢？实际上我们会这样做， 我们可以在这个门子上方装一个窗帘的随锁，把这个两个门同时给他洗脑，然后呢这个小侧门再装一个闭门器，对吧？这样的问题解决了。

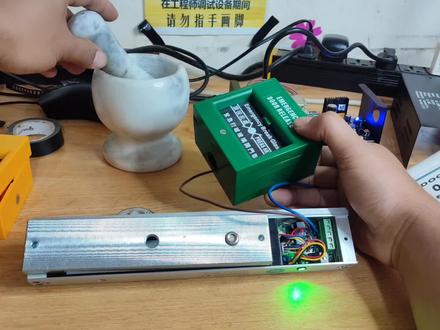

你看门锁开了吧，经常有人手欠，一言不合就把门禁紧急开关给敲碎，让我一趟趟的跑去换玻璃片。为了成前避后，治病救人，我耗费巨资给大家科普一下， 这玩意不能瞎敲，敲碎以后就必须更换玻璃片才能恢复门禁。虽然麻烦，但正经的门禁必须得有这东西 一遍火灾发生时紧急逃生。上次有同学就跟我杠，说火灾发生时，门禁都会失效，自动打开他们公司的门禁就不装这东西。咱家劝你一句，换家正经公司吧， 实在不行进厂打螺丝也行。我给你说说消防联动门禁是怎么实现的？首先需要一个中间继电器，把门锁的正极串进继电器长臂点，再 引出电源的负极接入继电器线圈，负线圈正极引出一根线， 电源正极再引出一根线，我捏着的这两根线就是接消防的信号线。假如消防给你的是常开信号，火灾发生后，常开变长臂，继电器动作门禁释放。 如果消防给你的长臂信号，就把锁电改成长开触点，火灾发生信号断开，继电器动作门禁释放。 还有一种情况，消防给你一路有缘信号，比如直流二十四伏，你只需换一个对应的直流二十四伏继电器，把消防两根线压在线圈上即可。原理就是这么个原理，火灾发生后，由于高温或其他情况，继电器无法动作， 消防联动就会失效。这时候玻璃破碎开关才是最简单干脆的救命稻草。所以，一套正经的门禁，消防联动和碎波按钮缺一不可。就 就像消防去你公司检查，让你配几个灭火器，你非要舔着脸说有喷铃干嘛？还要配灭火器，消防的老师不谈，你两个脑瓜崩，算你脸白。

门禁消防联动，火灾报警后自动开锁。首先要求消防提供信号线，一般信号线为二十四伏有源，我们需要用到继电器转换成开关量，将信号线接入继电器，门禁电源正极接入公共端，继电器长臂端接入主机正极。 现在门禁电源处于接通状态，当消防报警时，信号会传输至继电器，继电器会将门禁电源正极断开，门禁会失去供电，或者我们的门禁主机报警。输入端支持消防联动，可以将继电器的公共和常开接入门禁主机，也可以实现消防联动。

杨老师，最近我们国家发生这么多起住宅的火灾，那像我们现在的住宅，他在首层的话，都会设置有一个门禁系统，为了我们的一个安全， 我们平时也只能说刷门禁卡才能进出，那如果说我们的这栋楼一旦发生火灾的话，这个门禁系统会不会成为我们逃生路上的一个拦路虎呢？啊？你这个问题特别好啊，确实是会存在这种情况的， 那么关于这个设置到门禁的话呢，实际上呢，我们是有明确的规范要求的，那我们看一下官方的一个回复，应急管理部消防救援局有明确规定啊， 按照建筑设计防火规范 jb 五零零幺六，那么其中设计到的有一条关于要控制人员随意出入的外门或者疏散门，那么当发 发生火灾的时候呢，要不需要钥匙技能从内部开启啊，并且要有明显的一个标识，那么所以 关于这一块的一个门禁的话呢，实际上，呃，我们如果是发生意外情况的话，或者发生火灾的话呢，从内部要开启，其次的话呢，要有明显的标识，那么这一句对物业提出了一定的要求。 关于这一块的话呢，你 get 到这一块的一个知识点了吗？想要获取更多消防知识，点赞关注哟！

这是我们的一个入户门，入户门的话在这个楼道里面画的是说整栋楼里面有烟杆报警呢，等火灾发生的情况下，我们这个门是要自动打开的，那我们这个怎么实现？这个是一个磁力锁，磁力锁他是靠一个电力驱动的， 只要我们这个磁力锁电断的话，我们就可以实验这个门就自动打开。我们来看一下里面是怎么操作的。在我们弱电井里面有一个消防模块，一个输入输出模块， 如果我们火灾报警的话，他这个输入输出模块给我们的一个门禁控制阻击发生一个信号，然后我们的门禁控制阻击就会自动断电，把我们的那个入户门电控所有的电断了，门就会自动打开了。关注我，搞驻店不踩坑。

嗯。

报警系统联动视频监控灯光门禁的系统图，这个是我们一个项目里啊，实际硬度这个系统图，呃，内容不多啊，但是我们这个连接的方法比较的 啊专业啊，给大家把这个去做个详细的讲解，之前的内容里我多次也提到啊，这种联动的一个思路，但是具体的操作怎么去做啊，就有点不一样了啊，我给这先补上一个，这边有一个门词 看不见了。首先我们看这个图，从左到右上面网络摄像机，这是我们前段网络摄像机的一个什么视频监控部分 啊，这是我们摄像机连到了一个石英器，哎。再下来这个是我们的门禁系统啊，门禁这边有门锁指纹在下面连接的探测器是我们的报警系统， 我们报警系统的探测器报警，然后进入到我们的报警主机这边，我们将门磁感应探测器啊，门磁探测器，门磁也作为一种什么开关键输出的信号接到我们报警主机里， 这就是这样一个处理的一个思路。到报警主机之后，报警主机我们啊连接一个控制的键盘下来，这边是一个联动的模块，这个联动模块是我们总总线啊，连接之后他的输出的 是我们一个开关量，这边还有一个声光报警器，这是我们主机自带的接口。联动输出的模块直接到我们一个网络灯光开关模块， 这是一个透传模块，我们这边网络这边输入的是一个开关状态，我们把这个开关状态通过我们的局域网系统传到前面，我们一个网络继电器输出，直接去控制我们的灯 啊，这个灯的开关由我们报警主机的联动关系去确定，就等于说 我们这一个开关啊，一个开关的信号经过了网络去传播而已啊，这边开前面就开啊，这边关前面就关，这是我们基于局局域网的一个 什么远程管理吧，有的项目里他会用什么四八五总线啊，也是可以的。 四八五总线的话，我们方式就要将这种联动模块放到前端去直接接啊，也是可以，我们这个方案里采用的是网络透传的一个呃，继电器和开关模块啊，这是我们联动灯光的 不狠，下面我们来看一下啊，报警信号啊，这边是来报警信号，怎么联动？视频监控报警信号，报警主机我们连接了一个网络通讯模块，这个通讯模块是在主机上直接接着的，不是总线连的 模块出来之后进入到我们网络交换机，网络交换机连接了我们一个解码器啊，解码器这边有一个高清线了 啊，解码器受制于我们报警管理平台， 报警管理平台将我们报警的信号发出去之后，直接控制我们的解码器，这个控制的方式是我们软件联动 是吧？软件底层代码去联动的啊，而我们的灯光联动使用的是我们硬件联动的方式， 硬件开关量接入的，这样的话就是报警信号先到我们报警管理平台，报警管理平台把这个信号发出去之后，直接到我们这个什么二乘二的一个电视墙上去， 这就是一个整个啊联动视频的过程下来我们看联动门禁的，由于我们将门磁信号啊接入了我们报警主机， 如果这边的门禁是正常打开，不管是非法打开还是正常打开，我们都会去什么联动，他的图像目的是为了核对， 核对现场开门的人或者有人非法入侵的时候，对不对？没有经过我们授权把门给敲开了 啊？我们为了实现这个报警，这个报警的方式啊，也是同样的，因为他进入了报警主机，将我们自信号作为一种开关量输入的探测器的信号同样处理，去联动，我们监视器去显示啊，我们可以自定义这个是我们啊，报那个 正常报警的啊，这个是我们门禁联动的啊，天然气这个信号可以什么分开？这些联动关系都是在我们报警管理软件去设置，或者在我们报警主力去设置，我们联系联动灯光的话是在主机里啊，设置好我们一号探测器联动的是我们一号的灯， 对吧？区域对应好，这就可以了，这就是报警系统联动视频灯光门禁系统的一个系统图，这里面还有一个啊，我们可以看一下报警管理的计算机输出的我们高清的信号， 直接啊输入到我们这块监视屏上，因此我们这个电池墙就可以实现这个上面会显示我们报警的电子地图，报警管理软件里面他会有一个电子地图，这边显示电子地图 啊，会弹出我们报警的具体位置，上面会显示我们联动的一个图像，可以两个啊，一起显示， 可以三个啊，同时切换我们一个探测器附近的三个摄像机都是没有问题的，这一块是固定显示啊，这三个是通我们解码器联动显示图像，对吧？另外我们报警计算机还连了一个打印机，主要是为了打印我们 软件里面的一个报警记录。当然这个不是必须的，因为我们计算机里面的这个软件上面报警记录可以长期存储， 有时候我们没必要把它打印出来啊，所以计算器是可配可不配的。这个里边我们网络交换机将我们整个里面这些网络设备啊 给它联动起来。这边还有一个啊，一个 vc， vc 的话是我们一个啊，视频管理的计算机， 我们管我们这些网络的 nvr， 录像机啊，解码器啊，前端的网络摄像机都是通过这一台计算机系列的。这台计算机我们没有连接输出什么 hdmi， 我们不用他这个解码去看，我们使用的是硬件解码，这就是一张完整的啊，最基础的一张系统联动图。当然联动的方式不一样，主要是软件和硬件联动，在每一个项目里，由于我们各厂家 之间的兼容性不一样，所以采取不同的联动方案。这种联动一般应用在我们一些 安防系统里面的高风险单位。我们常说的什么机场呀，车站呀，码头呀，博物馆呀，以金融系统呀等等，这就是 整体系统图的一个基本情况，如果大家在实际项目中遇到这类需要去设计的时候，可以私信我，告诉我你们这个具体项目的需求，给大家一个合理的建议。

出入口门禁系统是怎么工作的？我们在实际的内容中专业的名称啊，我们叫出入口系统，包含了我们门禁之外的停车场管理等等很多与我们 这种管理出入口的设备。但是在我们实际项目中，很多人说门禁系统啊，或者叫什么停车场管理系统，或者相关的其他内容本质都是一样的。今天我们是以这个门禁系统的系统图为例，给大家主要去 分享一下我们这个系统这块怎么工作的，也让大家了解一下我们这个门禁系统的安全 啊。弱点在哪？我们在安装使用选择设备的时候要注意哪些点？首先我们看左边这个图啊，内容比较简单，这是我们的二维码读卡器，这个读卡器在 在我们实际的项目中啊，不仅仅是什么二维码呀啊，指纹密码卡都是可以这样去连接的。出门按钮不用说啊，比较简单，出门手续按中间是我们控制器，加一个电源箱，然后控制我们的电锁， 然后这是我们网络，我们一个电脑啊，带一个管理软件，嗯，这是最简单最基本的一个门禁系统图。呃，我们下来说啊，怎么工作？我们在这边刷卡只玩或者人脸 啊，或者其他的这种什么联合的方式，在这个时候我们在这个读卡器上或者什么指纹的话题，人脸识别上会产生一个 啊，会产生一串这个代码或者什么编号，这个代码或编号他在实际传输中是经过这个加密的 啊，我们可以可以通过他这个编码把他去看到我们这个空气收到这个编码和消息之后，和他内部的这个权限管理文件去比对一下，觉得我们啊， 哎，或者啊我们叫什么张三，对吧？哎，他和权限匹配了，比方说我们这是一号门啊，张三这是刷卡传过来这个信息和匹配了，然后就给他我们这个门锁啊，给门锁一个 信息，哎，把这个门打开就是这么一个过程，我们重要的就在这个控制器里面啊，如果是我们出门啊，直接按这个按钮就直接开门 啊，就是这么去干的。那我们报警书，初级消防联通扩展板是干什么的？我们的门禁系统是管理我们门的安全的， 但是我们发生这个火灾报警之后，我们要解决我们疏散与逃生的问题的时候，我们所有的这种门店系统要自动打开， 为什么要自动打开？因为我们可能存在的区域人没有授权，你说有授权的，有卡的我们可以进出，但是这个时候我们是不讲这个的，所有门系统 要把门打开，这就是我们消防局联动，这个联动是消防给我们发信号啊， 消防的系统给我们信号之后啊，然后我们再通过我们控制器去打开我们哪些门，这个是有对应关系的 啊？不能说随便发个消息，我们随便去打开啊，做好七天，做好这个对应关系，把这个对应关系的这个数据同样啊，从到我们数据，从到我们控制器里面， 那要这个管理软件是干什么用的，对不对？我们上面说了啊，我们这个刷卡呀、进出呀都是没问题，管理软件的作用平时 就是为了编辑，编辑什么？编辑我们人员进出权限的文件 啊，他会有一张表啊，这里面是一张表啊，什么人进什么，什么人出什么，什么人什么时间， 我们在软件上把这编辑好啊，就完了，然后再叫我们报警联动这个信息啊，也编辑进去，我们啊，一号大门对不对？二号大门，三号大门在一层，什么在二层啊？都编辑好了，对应关系。编辑好 啊，编辑好之后，我们要把这个数据什么下载到我们控制器，在我们所有的门禁软件上会看到如此图标啊，要么就要下载，有的叫下载， 有的叫上传，词不一样，表表示的意思就是我们要把 管理软件里编辑好的信息给我们什么写入到我们控制器里，控制器里会有一个存储器，存储器不大啊，他可以存储很多数据，比方说我们进出的数据啊，包括我们刚才编辑好的数据啊，哎，给他传上去 啊，然后，哎穿好了，他会返回一个消息啊，返回一个消息在我们电脑上表示，哎，很 ok 了。有的时候我们大家觉得，哎，这个还不够实在啊，不够确实，那我们可以重新传一次。 第二种情况就是如果我们这个电脑的软件重新安装之后 啊，重新安装之后，我们没有这些信息了，没有前面控制器的里面这些信息了，我们不知道哪些门怎么开啊，是有权限我们，然后再去什么下载， 对不对？我们这个下载一是从控制器把数据下，在我们电脑里，我们能看到 app 的什么配置，对不对？全部都有这个信息了，我们经过修改之后有问题再上传 啊，这个下载和上传是有针对的标啊，我们从控制器到电脑，从电脑到控制器啊，都是这个作用，我们交换机是表示我们这个控制器是有网口可以连接的， 对吧？这边都是什么网口？当然了我们也有通过这个四八五的， 如果是通过这个四八五端口， 我们的计算机啊是要转换成二四二的，计算机是不带四八五端口的， 我们一定要去转换我们通用方式，只是我们控制一个电脑一个连接工作啊，这是我们前面依据这个系统给大家基本上说了一个这个用心的一个工作模式啊。最后啊，这边给大家讲这个几点这个重要的内容， 我们有些这个单门控制器不能连接电脑，对吧？他没法和电脑 建立连接啊，这是一个。第二个就是关于这个卡人脸 等等这些数据啊，怎么获取啊？就是这些数据的一个采集， 我们单门控制器没有办法去和电脑连接时候，我们只能在他什么，在他控制器本身上去编辑这些信息，或者啊，有的可以使用电脑编辑好之后，我们转到 u 盘 啊，通过 u 盘插到这个控制器上，把数据导进去，就是这种方式啊，怎么在这个按键或者什么出门上去操作的时候啊？是有说明书的， 我们可以看到有些这个装这种小的这种门禁控制器之后，哎，他的上面啊有一个说明书啊，按什么键是干什么？有的上面现在带了一个小的一个屏幕啊，这个操作就更方便了，因为他是中文的，哎，这个上面的操作就是干我们电脑上面编辑这些人 人的权限呢，对不对？谁要进谁要出哪个门，对吧？把这全信息全写进去，我们这个卡的或者数据的采集啊，还有的情况就是我们给我们的电脑上啊，连接了一个发卡器 啊，或者什么人脸识别采集的东西啊，然后把这数据啊采集进来啊，这是我们配了发卡器的，有的文件系统他不配发卡器，他可以通过我们的读卡去去 啊，可以通过读卡继续发卡。就说我们比方说你按下指纹啊，他会有一个信息，这个信息不是指纹信息，不是指纹信息，他是经过的啊，一系列的转换之后， 把你这个指纹的这个信息给这个数据给你，转换成什么结构化的那种，可以从下来，哎，然后从过来你刷卡也是一样，比方说卡号显示是什么，五六九显示一串，但是实际在我们这个传输过程中，他不显示，不知名码显示的 啊，他比方他可以转成什么十六定制的，有的时候是吗？尾跟的信息，对吧？ 啊，就是这样的，我们就是单包的在上面去编辑，如果我们这个卡的信息要输入啊，两种方法，一种就是我们使用发卡器去搞定，另一个就是把读卡器当做发卡器去采集这些数据，然后把这数据全部存到我们电脑里， 电脑平时干的工作，哎，我们这个把这个数据啊编辑好了数据下载到控制器里，对不对？要 把里面的数据下载过来。另外我们管理软件还有一个功能，有的软件里边监控功能，当你打开这个功能的时候，我们这个管理软件会实时去显示我们门禁工作的状态啊，他会显示很多消息， a 门即带季风被谁打开， b 门即带季风关闭， 就是这些事件消息啊，他会显示出来，这个也是通过网络去传的门店系统，这就是我们基本一个运行原理。下来就我们 有一个内容，就给大家主要说一下我们单门控制器，那是这边内容讲了我们的重要的数据都在控制器里，从这来，那我们单门控制器很多时候是在门外头去装着啊，后面的内容我给大家主要去了解一下门外头装的这种单门控制器怎么做好，这个安全的策略 更多就是内容，可以去查看一下我的专栏里面啊有一些这个门禁的专业的课程。
