sw如何将画好的东西包覆在圆柱面上

大家好，今天我们来讲一下如何在 solo box 软件当中利用这个包袱命令，在圆柱面上方创建我们的一个连续环绕的一个凸筋的一个效果好，这如何操作，我们来演示一遍啊。 首先新建我们的一个零件，点击确定，选择好基本面，点击草的位置，点击画圆，以圆心位置拉开，给好直径大小为五十的一个尺寸， 前上方选择特征，点击拉伸，拉伸的话呢，选择是两侧对称，宽度为六十好点上方进行一个打勾好，完成之后啊，点击侧面选择正始于选择好基本面，选前世面 好画条直线，从这边这个点往右侧进行拉开，将它改为呢我们的构造线部分，再选择边角矩形，从上方拉开，我们做一下两侧的一个对称的一个约束，点击对称 好，导入完之后，把矩形改成我们的构造线，然后点击线段命令点上点这里也可以啊，或点上方点击工具选择呢这个草图工具选择线段啊，也是可以的， 点击选择好，然后选择为草图片段，数量为二十，点击当前直线，选中右键完成，再次点击回车，选择下方的边线，然后右键点击完成，形成我们两边的这个分段。好，分段完之后划直线，从这个点往右侧连接，再往上方分别做。好啊 好，这之前呢，我们先点上方点击工具，这边选择草图设置取消啊，这个自动添加几个关系，不然的话呢，到时候会进行一个报错的一个情况。好点，这边选择上方拉开 好，依次进行一个连接，这边记住啊，中间是隔一个，然后进行一个连接好，上方也是一样啊，再继续移动 好，这边的话，这个点的话移动一下啊，点击这个点，选中好，再往右侧进行连接，点击啊，然后左边直接全部啊，进行一个连接的一个方式 好，这边好，再往上方最后一个连接完成好，那当前草图就完成了，然后选择我们的一个等距，距离大小为两个，选择当前边线，然后右键完成，再点击裁剪，选择下方突出的位置，全部进行一个裁剪 好， ctrl 加 z 啊，这全裁掉了啊，点击这个裁剪，这边单一边线啊，好，在画直线，从这个点往右侧进行连接好，下方也进行连接 好，连接完之后标记好尺寸，从左侧这边到这边距离为十个啊，然后是右边这边的平面，到这边的话也是十个， 这边画选这个点啊，点击这个上方啊，选这个点的位置框，选一下，好，选上方这个点与右侧这边距离是十个。 标记完之后标志总长，点击上方边线，再标下方边线标距离这边话用方程式来输入啊，选择输入等于，然后选择直径五十乘以 pi， 也就是我们的 pad 位置，点击回车好，再回车，那下方就会出现我们的一个这个距离和这个大小，并且会带有方程式链接的方式啊， 好，做好之后点击上方呢，选择我们的特征，选择这个包袱，命令选择退出，点上方包袱，然后选择当前的这个草图，点击这个下方选草图， 然后选择第一个类型，然后选择下方也是圆柱面，选择当前平面好，然后拉伸方向的话是两毫米啊，然后点击上方进行一个打勾，实现我们这样的一个效果，然后再点击圆角大小是一个打勾，实现我们这样的一个效果，然后再点击上方的这个端点位置，点击，然后进行连接， 也就是到我们这个结束面位置，点击选中好，选完之后，然后右键啊直接确定，点击进行完成，完成好之后呢，然后再点击我们的一个圆角，大小是零点五，这边话分别选择上方的平面以及下方的内外两侧的边线啊，分别选上 好，因为边线比较长啊，所以加载时间呢会稍微的会久一些的位置，点击啊进行完成好， 做好之后点上方进行一个打勾，将圆角进行一个制作好，制作好之后再把两端的位置做好，点击圆角大小是五个，选上方圆弧以下方平面都选上点确定，那么这个模型呢就完成了我们的会制，最后呢上个颜色，点击随机上色，那不那东节课 的内容的话呢，就分享到这个地方，那么我是青木老师，我们呢就下节课再见。

solo works 的包覆特征，哎，我们看这里这个字它是这样凸出来的，它这样凸出来的，这个要怎么样去绘制呢？然后我们比如说把这些删掉 啊？这里这里有这样一个拖台，这个拖台呢就很好绘制啊，我还是跟大家再演示一遍 啊，在这个地方点选这个面，然后呢在这里我们就直接按我们的快捷键空格正式， 然后这里呢点圆点，这个地方直径我们设个八十，然后点伸长，特征 正常，然后我们这里一百二，可以啊，这个绘制出来了，然后呢我们在这个这个上面要建一个面，这个面怎么建呢？这里有个插入，然后这里有一个 参考结合体记准面，然后在这里我们直接点选啊，这个外外镜就可以了，他这里会自动选一个，再直接答对勾， 哦，这里还要再点选一个面，随便点选一个面啊，啊，这里这里就生成了，生成了之后呢，呃，我们要在这个面上绘制一个啊，不交叉的，不交叉的一个图形或者文字， 比如说我们点点中这个面，然后进入草图啊，比如说我们想在这里，呃，写个，写个字吧，写个字，写个字呢，我们要先在这里 绘制一条线啊，这条线我们就大致绘到这，然后呢在这个点中这条线，然后这里再拆，呃，拆工具，然后呢这里草图绘制试题，这里点文本， 这里呢我们就选写 s w， 好，这个字有点小，有点小，我们调整一下， 这里呢选点，我们比如说把它调到三十六，好，调这么大打对勾， 好，这个时候这个字出来了，出来了之后呢，我们这里呃插，插入，然后呢这里有一个呃特征， 这边呢我们这里退出啊，要退出草图，然后这里呢？哎有一个插入特征，然后这里有一个 包覆，好，这个时候呢我们根据题诗，哎，在这个地方我们选一个草图，草图这里要在这个地方这里选啊，这里好选一点，选中它，然后呢这里有，呃这个浮雕就是往外面凸出来的，这个 往外边突出，然后这个呢是，呃这个是往里边进的，然后呢这个呢是 上面画一个，画一个图形，然后我们点这个好，点完之后我们再点这个面，哎，这个时候呢这个呃这个尺寸可以选，可以选。比如说现在我们已经看到有这个效果了， 我们看到已经有这个效果，那么这个我们想让他变大一点，比方说是五啊，再选五，那这里打对勾， 哎，这个都已经啊已经出来，他就是凸出来的，往外边凸的啊，我们再再看，再来编辑特征，编辑一下，那我们选这个，哎，我们选这个再试试效果。答，对勾， 哎，这个时候我们看到，哎他是往里边进的，往里边进的，我们再来看另外一个， 比如说这个，这个是什么意思？这个是上面显示是呃刻画啊，我们再打对勾， 哎，这个时候呢你看我，我们只有选中这个面的时候才可以看到他，就相当于在这个用用一个切一个刻刻笔一样的，然后呢把这个哎 把它刻出来，但是整个面呢它还是平的，只是说把它把它刻刻出来这样的字在这个平面上好。

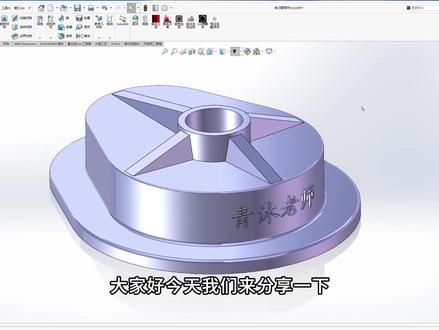

大家好，今天我们来分享一下 zoebox 软件当中的一个包袱命令的一个使用，那这看到啊，我们在零件的表面或者我们圆弧面上面啊，生成出了我们的一个名称或者文字的一个效果， 那么这就用到我们的一个包袱命令来进行一个完成。好，那具体如何操作，我们来演示一遍，还是以当前零件啊为例，我们选择正视一下啊，我们先包袱之前呢， 先要做出你包袱的文字或者图形的一个形状才可以。好，那么先做出草图，我们点击啊这个基本面，选前世面，选择画一个草图好，这个草图的话呢，我们就随便去画一条啊，这边水平进行一个拉开， 好，拉开之后要把它改为呢构造线部分，点击构造线往下进行一个稍微的拖动好，拖动完之后啊，点上方选择文字啊，然后选择曲线，当前曲线好，文字的话，我们写一个倾城教育啊， 请钓鱼。好，那么字体和大小呢，都是可以随意的改动，比如说左对齐，右对齐居中啊，都可以啊，然后大小的话点这边点击使用文档字体取消，点字体 好，这边啊高度的话呢，这边给到我们的一个五毫米的高度。好，同时我们把这个字体的一个类型呢改为楷体，然后再点确定好，现在的话就没问题，直接点上方选择打勾，那么图形和自己做好之后呢，就直接点击退出草图了啊，然后呢选上方取消啊这个眼睛， 点击当前草图，然后再点上方选择包袱命令。好，包袱命令的话啊，上面有三个啊，第一个是凸起位置，点击凸起，第二个呢是往下切除，第三个是将面进行分割好 包袱方法分为两种，第一种的话呢是指在圆弧的表面上进行一个包袱，第二种是在我们多个平面上面，包括呢像曲面呢，或者斜面与圆弧的一些拼接面上面进行选择，那么像我们当前位置的话，是有一个斜面加圆弧面一起，所以呢是选择第二种的 一个方式。好，那把面选一下啊，选择第一个平面，然后再选第二个平面，这里依次选好包袱的话，我们选择向外啊进行一个凸起， 然后选择深度为零点五毫米，然后精度的话，你可以选择把它拉高一点，点击高精度。好，我们稍微的点击上方选择打勾，就会生成出来我们的一个凸起的形状 啊，这就是我们包袱命令的一个使用。这样的话呢，在我们做一些产品呢，或者我们一些零件标记时，就可以添加我们专属的一些文字或者说符号了。那本节课的分享呢？我们一些零件标记时，就可以添加我们专属的一节课啊，再见。

老师，老师，怎么了？就是我现在想做一个凸轮，我画了一个圆柱，然后画了一个草图，我想要把这个草图包袱到这个圆柱面上，我点击包袱，然后选择草图，再选择这个圆柱的表面， 点击对号的时候，他提示包袱失败，这是为什么呀？你先退出这个包袱，命令我来教你啊。你双击这个草图，双击草图，然后你把它缩小一下，看一下在这个地方你应该给他加一个求和符号，哪个地方？三百一十四，双击一下， 然后输入等号，输入等号，然后再输入 pad 代表词 p i， p i， 然后再输入一个乘号横号，给它乘上一百一百，然后按回车，回车点击对勾，对勾，你看现在前面有一个求和符号，这个时候你退出草图，退出草图，然后再点特征选项卡特征，点包袱包袱，这时候选择这个草，然后你再做一下看看，哦，这样就可以了。

在函数中如何在圆柱面上形成这样子的一个立体的文字，我们来讲解一下。首先呢我先把它删除掉，然后点击它的前式基础面，就是和我们这个圆柱面在同一个平面上同一个方向的平面，我们这里点击这里的前式选草图绘制， 然后呢点击这个文字选项，点这个文本，然后呢在这里输入我们想要的文字，好，接下来我们点击哪里就可以改变这个文字的一个位置，如果你想要确定他的位置呢，我们也可以先画一条辅助线，比如说我们在这里呢，先画一个中心线，连接左边到右边的中点，这样子可以保证他在正中间的位置， 然后再点击文本，那么在这里曲线这里呢，我们点击刚才画的这条线，然后输入我们想要的文字，好，点击下方的居中，它就可以在正中间的位置，再取消这里的使用。文字党字体，点击字体 改变一下他的字体大小，比如说这里太小了，我们给他改成一个二十，然后点确定可以看到文字就会变大，点击对勾确认，再点击退出草图，选择特征里面的包袱功能。首先包袱类型呢有三种，一种是浮雕，浮雕就是凸出来的，一种是这里的石雕，石雕就是凹进去的， 还有一种是画线，画线呢就是给他刻线，这种效果好，那么这里我们选择第一个浮雕包袱方法就选第一个包袱的草图呢，就选择刚才的这个文字草图， 接下来包袱的面选择这个圆柱面。好，这里呢我们输入一个厚度，就是向里面去凹，或者说向外面凸的一个深度，这个深度我们假如给它设置为二，按回车，点击对勾确认，啊，这样子可以看到就会出现一个文字在这个圆柱面上，你学会了吗？关注，学习更多 x 小 知识！

老师你这个零件上的托轮是怎么做出来的？这个呢我们是用一个包袱功能来做的，我给你讲解一下。首先呢我们先把这个圆柱给它画出来， 画出来之后呢在它这里呢创建一个这样子的一个草图，按照这个尺寸来进行绘制，然后这里的关键点呢就是在下方这个总长度，那么我们包袱的总长度呢，就是包袱这里的一整圈，一整圈呢也就是这个圆的一个周长，那么这个圆柱它的直径为一百。 好，那么他的周长怎么算呢？就是我们的周长公式，派 d 就是 派乘以他的直径，但是这里呢我们不能直接用这个派三点一四去算，我们在这里需要输一个公式，他才能够包负上。好，首先我们将标注的这个尺寸先给他删除掉，重新标注，执行智能尺寸，点击左边这条线到右边这条线， 好，标注他水平的距离，在这里点击一下。好，然后在这里输入等于号输入他的这个派派呢，在咱们的函数里面就是这个 p i 来表示的，然后乘以他的 d， d 就是 一百他的直径，然后按回车 再回车啊，这样子可以看到他前面会出现这样子的一个符号，代表这个地方是一个公式，就不是一个具体的数字了。接下来点击这里的退出草图，然后选择特征里面的包袱功能，点击包袱，首先要包袱的草图呢，就选择刚才我们画好的草图， 包袱类型选择第二个，石雕包袱方法选择第一个，然后要包袱的面就选择这个圆柱面，点一下好，点一下之后点击对勾，可以看到这样子就会有一个凸轮的效果了，你学会了吗？
