华测RTK怎样绘制电塔多线段图

每天一个测量小技巧，今天要给大家分享的是如何使用 r、 d、 k 测量各段线路的长度。如果你需要测量一条线段的总长，并且想要知道各条线段的长度，我们可以先打开手部软件，在测量界面点击测量绘图， 我们点击上方的图形测图，选择折线，然后把杆高设置好，并且打开灌倒后呢，我们就可以开始测量了， 我们可以看见首部会实时的显示各线段长度以及线段总长， 测量完成后呢，我们可以点击上方的确定，那我们同时也可以在上方看到各线段的长度以及整条线路的总长。如果需要导出图纸的话，我们可以点击上方的数据，点击导出 d， x， f， 然后输入一下文件名称啊，点击确定就可以了。收藏点赞，如果有什么不会的，大家都可以在评论区交流学习。

我们没有 cad 图纸，我们怎么去放多线段？首先呢，我们可以是把点给它输入进去，或者我们去采集下来，根据现场需求我就不给大家演示了。好，打开线放样，选线， 添加这里一个多线段，大家可以看到好命名，个名好库选， 互选，全选，确定，这里我们可以图示一下，这是我们建的线， 好确定保存，选择我们的多线段。下一步。好，我们选择放线，然后确定，然后用仪器去放就可以了啊。

你还在把坐标导出到电脑里面画图吗？今天一个视频教会你如何边测边绘图，测完就下班。好，首先我们打开软件仪器固定解之后点击测量，测量绘图 好，首先我们点击右上角点，我们选择线，我们现在要把这一片区域的地貌测成地形图，好，我们先从起点开始， 好，这里为起点，我们就选择测线，然后选择折线好。测第一个点，我们仪器已经开了，灌倒就气泡，不需要居中了，我们直接放到这就能测 好第一个点。测完之后我们往下走，这条线是一条直线，所以我们只需要测两个端点就可以， 我们走到直线的另一个端点 好，测完之后我们看一下这边有个轻微的曲线，我们点一下折线，选择圆弧好， 我们测圆弧的中点好，圆弧的第三点好，我们放大看一下， 这三个点就成形成了一个圆弧。好，下一个特征线是一条直线，直线的话我们就只需要取起点和终点。好，我们现在直接测终点 好，到达直线终点之后，我们放到直线终点上，然后点击隔线 好，下一段接的又是一条轻微的曲线，我们再再次选择圆弧 好，前面又是一条直线，我们再次选择折线，直接走到拐角的地方 好，我们直接测量，然后这边又是一条直线，我们直接走到拐角地方， 侧点好，前面还是直线，我们直接走到拐角地方 侧点，然后再侧这边还是直线，好，我们侧到这边之后，这边是一个大一点的圆弧，这个圆弧的话，我们为了保持它的特征性，点一下折线，我们选择多点，圆弧好， 侧点 好，我们到达圆弧的终点。 好，我们可以看到这条圆弧好，下面一条又是一条直线了，直线应该是到我们的踩点的起点的位置，这边整个都是一条直线，我们就不用再跑到起点位置了，我们就直接点击闭合 是，好，这一段的地形地貌我们就已经测完了，图纸也已经绘出绘绘制出来了，然后我们地形上还有很多像这种污水井，还有这些树，这些我们都可以测出来， 那比如说我们现在要把这个污水井测出来。好，我们选择 三点圆，三点圆，我们只需要测井盖的外围的任意三个点，他就可以生成一个圆弧。好，第一点，第二点，第三点。好，我们现在这个圆已经生成了。 好，如果我们要测树的话，同样的方法，我们直接后后期可以算出来树的直径。好，第一点，第二点， 第三点。好，现在我们现场地貌已经采集完了，天也开始下雨了，我们赶快把图纸导出来，我们点击返回， 点击测量里面的 cad 画图。好，我们可以直接点击数据，点击导出 d 叉 f， 点击下一步， 然后点击生成微信二维码，我们用微信扫码这个图纸就直接到我们手手机上了，就是这么简单，快点来上哦，记得关注再走哦。

每天一个测量小技巧，今天要给大家分享的是线放样之多，线段放样，那之前呢，给大家分享过直线及延长线的放样，今天就给大家说说多线段放样，其实方法呢都是一样的，我们打开手部软件，在测量界面点击线放样， 可以点击左侧工具栏的线库，点击多线段，点击增加，那这里呢，我们可以将节点从点库里面调取出来， 点击确定，点击确定，我们选择刚才新建的线，点击确定，那这样就可以开始进行放样了。收藏点赞加关注，有任何问题同样可以评论区交流。

只有转角点的坐标同样可以放线，我们需要用到 r、 t、 k 的 多段线放样，首先新建线段，我们打开放样线库，点击新建，选择多段线，输入好名称和起始桩号坐标信息，可以选择提前录入好的，也可以在这里手动输入。 设置好后点击图示，可以检查图形是否正确，确认无误后点击确认，再点击去放样，选择 r、 t、 k 就 进入放样界面了。然后进行仪器联机，并打开灌导， 切换线库，为我们刚刚录入好的线段。点击放装配置，可以根据自己的需求来更改装间距，这里默认为一，也就是一米一个装。设置好这些后就可以开始放样了，我们先来放第一个点， 放完第一个点后点击加装就可以放第二个点，后面我们就重复加装，就可以放第二个点，关注下期见。

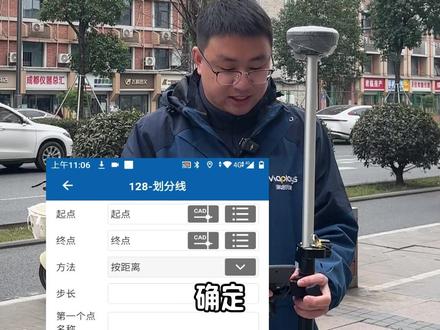

在一条直线上按要求的距离放样路灯的点位，你有什么高效快捷的方法吗？这个方法就是划叉 r、 t、 k 划分线放样的功能。首先我们要测量直线起点和终点的坐标， 到达起点输入点名测量对应的坐标，然后走到终点，输入终点的点名测量坐标。 有了这两次坐标之后呢，我们就返回进入工具界面，找到划分线的功能，在这里选择起点和终点旁边的调用符号，选择起点数据确定， 选择终点数据确定，然后在下方有对应的方法，有按距离和按段数，那么在这里我们就选择按段数做一个展示， 输入分段的数量，比如五。输好之后呢，再输入第一个点的名称，比如路灯一，然后点击计算并保存， 那这个时候呢，我们的 r、 t、 k 就 帮我们在直线上按照等距离的点位计算出对应的坐标了。 回到项目界面，到点管理界面，可以看到就出现了路灯对应的坐标点位了，那这个时候呢，咱们就选择点位，选择放样，然后将视觉的功能打开 确定，那这个时候呢，我们就根据视觉放样找到我们要放样的点位了，学会这个放样技巧的车友记得点个关注哦。

下面给大家讲解一下如何进行 cad 画图。打开测量界面，点击 cad 画图，点击底图，可选择在线地图，再次点击可取消勾选， 点击 d、 x、 f， 打开可添加图纸，找到图纸，选中并打开， 可拖动放大或缩小。点击数据，可对地物进行删除， 可单选或框选后点击确定删除。点击数据，也可导出 d、 x、 f 图纸，滑动可根据需要进行配置，点击下一步可进行导出。数据中可打开图层管理， 右滑可编辑，可删除，点击可隐藏图层，新建图层，输入图层名，点击可选择颜色限行，点击更多，可批量操作。点击绘制可画图，点击点后点击捕捉， 捕捉所需点，点击确定，完成绘制，点击捕捉选点，绘制线， 点击确定输入线名折线，同样捕捉点进行绘制，可点击 b 和封闭绘制折线，点击确定，输入名称保存类似方法，可绘制圆弧和圆极文字。点击测量，可捕捉端点，测长度， 点击测量角度捕捉，按顺序捕捉点后确定显示角度，点击测量面积捕捉，按顺序捕捉点后确定显示面积。 捕捉点后可点击放样进行放样，选中地物后可进行操作编辑，可反转、闭合、炸开等。 点击列表可查看节点信息，点击属性，可查看地物信息。点击重绘可精细图纸， 点击全图显示图纸出使大小。点击定位，可添加或库选点定位点自动位于屏幕中央，点击设置滑动，可进行相关设置。
