当 cad 图形被放大或者缩小之后，我们如何对图形进行一比一的尺寸标志呢？现在姜老师来教你。首先呢，我们这里是一个五十乘以三十的举行，我们用 co 空格选择这个举行空格，指定一个基准点，我们啊复制两个举行出来， 然后呢再面对行输入 sc 空格，把上面这个矩形呢，我们放大两倍空格，下面这个矩形呢，我给他缩小零点五倍空格。 好，那么现在我们去标注尺寸的时候，哎，我们会发现啊，上面这个矩形放大两倍之后，他的尺寸变成了一百乘以六十了，下面这个矩形呢，缩小了零点五倍，他就变成了二十五和一十五了，那么显然啊，他的一个尺寸标注的比例啊，就不 是一比一了。那这个时候我们该怎么调整呢？首先呢，我们在命令行输入字母的空格，然后呢直接点击替代选项， 找到我们的主单位选项啊，把这个测量单位比例因子改成一除以二。那为什么是一除以二呢？因为我们的放大倍数是二啊，所以跟他成一个导数关系就可以了。确定好比例之后，我们直接点击确定，这个时候我们点击关闭 啊，我们再来标注我们这个啊长度他又变成了五十和三十，也就是我们的一比一的尺寸标注， 那如果是我的 cad 图形被缩小了呢？同样的啊，我们在边边行输入字母的空格，然后继续点击替代选项，把这个主单位选项当中的 啊测量单位比例因子给他改成二，因为我们是缩小零点五倍，他这一除以二，他的导数就是二，所以呢，我们输入一个二啊，他这个参数是怎么来的？然后我们再点击确定， 点击关闭，我们再去啊测量我们下面这个举行的长度，你看到没有，他是不是也变成了一比一的尺寸标注了？ 有很多同学会觉得啊，这样子修改这个参数的方法太麻烦了啊。当然了，姜老师这里呢，也有一个快速的方法，只需要两个步骤啊，第一个，选中图形， ctrl 加 c 复制。第二步， ctrl 加 shift 加微，直接粘贴为图块。那这个时候我们的图形啊，无论你是放大也好还是缩小也好，它的一个标注比例始终是一比一。好了，那么关于 cd 图形放大或者缩小之后啊，我们如何进行一比一的一个尺寸标注的方法，讲到这里。

图形尺寸缩放，尺寸放大和尺寸缩小，今天为大家介绍图形尺寸缩放的命令， 这个命令的开启图标是在修改工具栏中，点击这个位置的图标，便可以进入收放命令，或者输入尺寸收放命令的快捷键。 s c 点空格键， 这时候需要选择对象，用鼠标选择对象之后点空格键确认，然后需要指定基点。 缩放的积点是一个不动点，我们可以选择任意一点作为尺寸缩放的积点， 在这里我选择左下角的点，注意几点，点击鼠标，这时候我们可以输入比例因子， 放大的比例音质大于一，缩小的比例因子小于一，如果我将这个图形放大两倍，我直接输入二点空格键， 这样这个图形便放大两倍。如果我需要对图形进行缩小的处理，同样也是输入 sc 点控格键，选择对象， 再点控制键，确认指定机点，我仍然指定左下角的点作为机点。点击鼠标， 这时候如果想对他进行税效处理，我需要输入的比例是小于一的， 现在将这个图形缩小到原来的二分之一，我直接输入零点五点空格键，这样该图形尺寸变成了原来的一半。 以上便是缩放命运操作，大家一定要记住，这里的尺寸缩放与之前讲过的图形显示的缩放是有本质区别的， 图形显示的错放只是看起来这个图形放大或者缩小，他的实际尺寸是不变的， 而今天讲的尺寸的说法是改变尺寸的，你学会了吗？

大家好，那今天呢给大家分享一个新的知识点啊，就是我们在做图的过程当中，有一些同学呢，因为不小心，比如说我们在这个工作的中心画了一个图啊，我这里简单的画了一个圆， 那画好了以后，我可能在很远有的时候没注意，我把它缩放的很小，因为我们滚轮是可以缩放的，对不对？我们可以这样缩放它呢？然后可以看得到这个最大的圆，对不对？我们说双击滚呢，我们可以放大，把这个页面放大，我们可以看到这个图，对不对？ 那有一些同学呢，他可能在说的时候把他说的非常非常的小，这个时候呢，他又在很远很远的位置，可能没有不小心的情况下，他又在这里画了个小圆，那这个时候呢，你会发现这两个之间的间距太远，这个时候我们去双击滚的，那就会发现两个都看不到， 我们会发现这两边没有东西，所以很多东西呢就很很纠结，那我另外的那个图在哪里去了呢？所以这个时候呢，你可以把整个页面再缩小一点，你可以这样全部框起来， 全部一框的时候你就可以看到这里有个假点，这里呢也有对不对？所以这个时候我们再点一下空白的地方，我们按下退出键，按下退出键呢就取消了，我们就可以选中这个，把这个删除，把这个多余的删除，然后再双击双击我们的滚轮，页面呢就可以放大了 啊，所以呢大家可以看一下，这就是我们在工作当中啊，有的时候呢，你们不小心在页面当中同样绘制了两个间隔距离太远的两个图，有的时候会出现这种现象，那么 如果间隔太远了，你可以把这个呢，把它移过来也是可以的啊，或者说如果你这是画多余的，如果你是画多余的，你可以把它删掉，当然你也可以把它移回来，哎，这个时候放到一起就可以了， 这就是我们在一个页面当中，这个页面缩放的问题，很多时候呢，大家都会遇到这样的问题，就是两个之间间隔距离太远，然后呢导致看到整个页面当中没有东西 啊，会以为，哎，我画的东西怎么不见了，其实他东西还在的，那这个时候呢，你只需要双击滚轮就可以了啊，双击滚轮他就回来了，如果双击滚轮没有回来，那说明你另外一个东西呢，可能不见了啊。当然还有一种现象啊，我们现在的师徒是在什么方向？ 是在俯视图，还有一种方向，如果你改了个左视图，你会发现你的圆他就是一根线， 这就是什么情况，这就是我们试图的原因啊，有一些同学呢，他的试图不对，你的试图不对的时候呢，这个地方啊，你记住我们的试图呢，一共有六个， 俯视、仰视、左视、右视、前视、后视啊，所以你要在正确的视图方向，你才能够看到正确的图，这是非常重要的，我们在画平面图的时候要注意的，所以这是一些小的细节问题，那我们就分享到这里，谢谢大家。

在日常设计工作中，如何将图纸进行放大缩小后世界坐标保持不变？第一步，按 sc 加空格键选择图形后再次按空格键。 第二步，输入零零零后按空格键或回车键。第三步，输入一千后按空格键结束。 第四步，双击鼠标中间，让图形充满视框。最后让我们来标注下尺寸及坐标，复合下放大后的图纸坐标及尺寸是否一致。

缩放的四种技巧，第一种，比例缩放，输入一个 s c 空格，选中我们的图形再空格，找到中心点，往外面拖动，输入一个二倍空格。 第二个，参照缩放，输入一个 s c 空格，选择我们的对象，再空格点一个点，然后输入一个 r 参照，然后点一个点，再点一个点。 接下来的话呢，输入一个 p 空格，到这里新的对象，这里点一下，再点一下这边。 第三种，不等比缩放，输入一个 s c x 空格，选中我们的对象再空格，这个时候输入一个 r 空格，选择我们这个矩形的两个角点空格。第四个 a l 对齐缩放，输入 a l 空格，选择我们的对象，再空格点一下这个点，然后我们直接点到这个点， 点第二个点，点了这个点空格选择四。

图形放大后，如何标注成原来的一倍尺寸？这里有条直线，一倍标注一百六，两倍标注八十， 四倍标注四十，五倍标注三十二。那这是如何做到的呢？需要将标注样式进行设置，设置为一倍、两倍、四倍和五倍。如何设置？为了方便演示，新建一个文件，在这里我画了四条直线， 长度分别是一百、两百、四百和五百。接下来新建标注样式，让测量出的尺寸全部达到一百。 首先输入 d 空格，然后打开标注样式管理器，在这里点击新建，新建样式，名为二比一，点击继续。再从这个菜单栏中找到主单位，主单位的比例因子设置为零点五，点击确定。再点击 新建新建样式，名为四比一，点击继续。在主单位里将比例因子设置为零点二五，点击确定。再次点击新建标注样式，设置为五比一， 点击继续。在主单位里将比例因子设置为零点二，点击确定，再点击关闭。这时呢，在标注钥匙里就会出现了二比一、四比一和五比一。选中二比一的标注样式来测量直线，他同样呢也能测量出一百的尺寸。 再来选中四比一的标注样式，测量四倍的图纸同样也是一百的尺寸。选中五比一的标注样式测量直线，同样的他还是一比一的尺寸。这就相当于咱们把图纸放大两倍、四倍和五倍之后，用标注样式同样可以测量出他原来的实际尺寸。

哈喽，大家好，我是李老师，我们本节课给大家讲一下缩放的三种方法，这三种方法都是我们最常用的，也是非常好用的，都是不需要用插件就能完成的。 你像我这个地方给大家看了一个小的，它是一个五十一百的，那我们先把它变成这个一百和二百的放大了一倍，是不是？那这样的话怎么做？那首先我们现在先选中，也可以注意一下命令是 sc， 注意一下 sc 空格，那点击一下这个点， 那这个时候你看就能放大了，是吧？就能看到我这个地方有个很大的一根线，我们可以直接输入放大的倍数比例因子，给他输上二 回车，让大家看一下这个他就出来了，这个大小就和这个大小他俩是一样大的，现在可以选中之后再输一下 sc， 点击其中的一个点，那现在再给他输一下零 点五，那这样的话你看他就缩回去了，他就缩回去刚才的大小了，那再给大家学一下第二种方法就是空格三下，用二参照来缩放一下他的尺寸，那当然你可以用空格三下，也可以用 sc， 其实在我们正常做的时候，我一般用空拉三下比较多，因为他比苏 fc 要简单一点，是吧？你要忘了快捷键，那直接用这个就可以了。那首先这个地方是一根六十的线是吧？我们也不管他是几十了哈，我随便画一根吧哈， f 八开启哈， 我随便画了一根，那我现在想把这根缩放成二百，那怎么缩放？选中它之后，点击其中的一个点，给它空格一二三， 烘干完成之后，下方的话看到有一个参照二吗？点他一下或输入一下，那这个时候他让你指掉参照长度，可以在参照长度上点一下，在指定第二点点一下去拉， 那拉的时候我们就可以数一下二百，回车，回车让大家看一下啊，那这个线他就是二百，我们可以给他标注一下，大家看一下。标注也是后边会学的，你看这个线就被我们缩放成多少了，二百了，我们一个尺寸可以缩换成我们想要的尺寸，你可以用 sc 给他，完了之后下方有这个缩放二哈，再输你也可以直接用我们的那个方法就可以了。我们方法三的话是一个 al 对齐缩放，通过这个大家能看到这个圆小到这里边，这个圆变大了 啊，这个方块没有改变是吧？什么意思呢？我们可以对放到里边去，就相当于对齐了和他，而且这个他多大，那我们就让这个图形变成多大，就实现一个缩放。那现在我们就选中我们要缩放的这个对象，输一下 这个 al 说 al 确定，那这个时候他让我指定第一个圆点，就是参照圆点点，他那这个点放到哪里？放到方块的这里，点一下 三角这里啊，那第二个圆点又再点一下圆的这边，那第二个目标点再点一下那空格之后他提示我们是否放大啊？你看是否放大，我点试，那你看一下他就进来了，所以说这三种方法的话都非常简单，也是我们用的最多的。那大家磕一下的话试一下 啊。那之前技术不好的同学想系统的跟老师去学，可以从我第一个视频开始看，我后边也会不断的给大家更新一些 cd 的做图方法和一些小技巧啊，大家关注我就可以了哈。

cd 第七小节缩放快捷键 sc 选择你的对象空格指定一个基点， 这个时候的话呢，指定比例因子，就比如说你要放大多少倍，或者是缩小多少倍，大于一就是放大，小于一就是缩小，比如说放大两倍， ok， 那这个时候呢，由最开始的四百就变成八百了，因为放大了两倍，那同样的 sc 空格选择对象指定几点？比如说零点五，缩小一半就变成两百了，好，这是第一种叫做等比例缩放。 那还有种情况， sc 空格选择对象，指定一个基点，正确的值除以错误的值，比如说五百，斜杠四百， ok， 这个时候就会统一把四百变成五百的一个巨型了，但是这个前提条件他是需要是正方形。

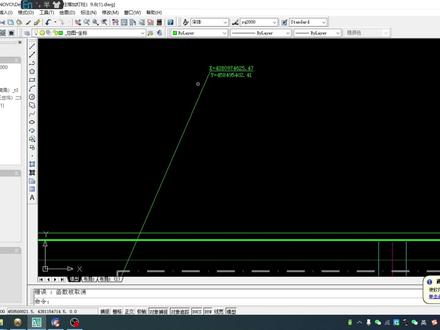

经常会遇到我们的坐标异常，像这种坐标他 s 轴外轴扩大了一千倍，像这种情况我们怎么把它转换成正常坐标呢？现在我就演示给大家。首先在命令栏里边输入 s， c， a， r， e 选择对象，我们就把我们要转换图进行 选择，选择完之后我们按空格键，第一点我们按零，逗号零，之后啊我们指定比例因子，我们选择零点零零一，这样的话我们这图就可以恢复到正常的坐标了， 这样的话我们的坐标就变成了正常的坐标。

当我们要放大一个物体，可以用到 sc 功能框，选这个物体输入 sc， 点击扔一个点，然后输入两倍或者三倍，好，他就会等比的进行一个放大。那么当我们遇到一个长宽笔是相同的物体，我们可以把它放到一条辅助线上面，然后再输入 sc， 点击他的一个点，之后输入二， 然后选择这条参考线，好，这样就可以进行缩放了。我们把鼠标放在一个角点，停留一秒之后给他挪过来，然后就有个叉叉的捕捉点，然后点击之后他就一样大了，我们还可以进行参数缩放，我们框选他之后输入 sc， 我们想把这个二二三三呢调整为一千，我们就可以点击之后输入一千，然后再除以二二三三 空格，好，这样他也是可以缩放回来了。那么当你学会参数缩放的时候，你再导入这种户型图，想要临摩它的时候就非常的方便，像我们把它的透明度调低之后，我们先拉一个尺寸，好，现在是四百八，我们想把它缩放成三 四千二框，选两个物体之后， sc， 我们四千二再除以四百八十七空格，好，这样就收放了，但是他可以看到他有时候并不是很准确啊，可以在这个基础上我们再进行一次微调，四千二除以四二零二， 好，这样就准确了。那么在装完圆圈之后，我们还可以进行不等比说放，像这种窗户啊，我们先把它成个组， ctrl 加 cctrl 加 v， 然后成组之后我们想把它放到差不多这样大，选择一个物体，输入 scx， 再点击二匹配举行，然后我们框选 他就会复制过来，但这个办法也不是万能的，像这种长宽比插了非常多的物体上，你去使用他的话，他就会变形的非常严重。所以遇到这种情况，我们推荐是大家复制一个长度差不多之后，我们成个组，然后再把这个东西我们放在我们的上面，好，这样子稍微匹配一点。

当我们打开一张 c ad 图纸之后，我们滚动滚轮放大图纸的时候，发现啊，我们的这个左下角会提示啊，这个已经无法进一步缩放，对吧？那么啊，大家会发现我们的图纸还非常小啊，对吧？那么又看不到，但是我放大他又提示无法进一步缩放，所以这个时候我们只需要这样双击鼠标滚轮就可以了， 如果双击鼠标滚轮没有效果的话，你也可以试一下啊，在面条输入我们的 c 啊，试图缩放，然后空格再输入 a 空格， 那么在我们的绘图区域会出现一个小白点，我们在输入 z 空格 w 空格去框选这个白点啊，去进行放大，那么这样的话也是可以的。关注我，带你了解更多 c ad 操作技巧。

回答粉丝问题，当我们套完图纸之后，发现标注文字特别大怎么办？那是因为我们的标注没有同步缩小，这种情况下我们可以直接框选所有的图纸，然后在这张鼠标链上找到特性的快捷指令， ctrl 加一 按一下， ctrl 加一之后，我们来看一下，在上方可以点击下面箭头选中标注，那我们这个标注是转角标注，选中它之后往下滚动，鼠标滚轮，我们来找到调整位置，在这里有个全局比例， 刚才我们的图纸是缩小了一千倍，那我将全局比例给他改小零点零零一，也就是说缩小一千倍，然后回车确定， 接下来将它关掉，我们把图纸放大一下，好标注文字变小之后，发现它的一个值也相对变小了一千倍，那如何修改呢？还是一样框选所有的图纸， ctrl 加一来到特性面板，点击转角标注，继续往下滚动， 鼠标滚轮，在主单位这个位置有一个标注线性比例，将它放大一千倍，从一改成一千，等到回车确定好再将它关掉，来看一下 标注图形，这些数据就全部对应上了。那咱们在平常制图改图过程中会用到大量的 cd 快捷指令，你还记不住的话，我推荐你使用这样一张 cad 的快捷键大鼠标垫，包含咱们常用的二维修改标注 功能设置，还有一些建模工具都有，每个工具都有对应的图标，我把它放在视频左下角的小黄车里，赶紧带一张回去，提升你的办公效率吧。

今天呢，我说一下比例缩放命令，他的配件呢是 sc， 他主要呢有两种用法，比如说我们经常会在赌徒或者是 看图的时候会有这种情况，旁边有图形，他的比例写的是几比几，这都我给的是一比二，也就是呢这个图形是原来大小的一半，相当于，那我怎么把他原来的图形画出来呢？我们框圆住他，我们可以先复制一下， 会呢有对比效果，我们可以先向下复制一段距离，可以看到现在是两个一样大小的五角星，我想把它放大，放大一倍，那我们可以就用比例缩放命令 sc 空格指定一个极点，这个极点呢就是他放大的中心点，我们看命令栏，他说指定比例因子， 指定比例因子，我们看他这个比例是一比二，那我们比例是因子，就输入二就可以了。如果这个比例是二， 二比一的话，我们比例因子就输入零点五，他小于一就是缩小，大于一就是放大输入二空格，我们可以看到他变大了，而且变成了原来的二倍。那么我们 假如有一条长度，我下面有个矩形啊，下面有个，这不是矩形的，下面有个 举行吧，当然是举行，我想要这个五角星的下面两个点与矩形的这条边重合，有时呢这个角这个顶点与这个点相重合， 这个角呢与这个点相重合。我们也可以用比例所放米零再次框选出它。 sc 空格，我们基点指定在左下角的这个端点，你可以看到他这个比例因子，这个下面这个不仅仅是比例因子，还有一个叫参照魔术啊，参照选 得这五角星下面的这个边为参照长度重新定义比例，把这另一条边的这个角 放在剧情的另一个点上，我们可以看到达到了我们原来的预期目的，这个是，呃，这个比例缩放面点的第二种使用方法，嗯，今天就到这里。

大家好，我们继续学习奥特 cad 二零一六这节课我们讲缩放命令，缩放了快捷键 sc 缩放命令在绘图的过程中也是非常常用的。好，我们现在打开 cad 软件详细的讲解一下 缩放命令，在修改这栏这个位置哦，切换个颜色这个位置， 缩放命令放上去，提示缩放放大或缩小，选定对象， 缩放后保持对象的比例不变。好，我们现在点缩放，你看这个时候让你选这个选择对象， 如果我们现在就点选外框跟更圆，选一下，选一下。好， 选中以后我们按空格键或者回车键来确认。好，我们按空格键，他让指定机点， 比如说我们现在指定这个右下角这个地方。好，你看这个时候，你看这个时候，你动鼠标时候，他这个这个图形他是 会大小会改变的，但是他的比例是不会变的，就是依然是五十是五十，二十五是二十五，他是以倍数增大或者缩小的。好比如说我们现在把这个长 五十，宽二十五，还有这个圆是 f i 十的，给它增大二倍，扩大二倍，缩放二倍，就是这个比例因子，就是二，扩大就是就是比如说五十乘以二， 他才可以达到一百，就是这个意思。这个比例因子如果缩小的话，如果是缩小到二十五，那就是五十的一半是零点五，这个比例 音质就零点五。这个基点呢，其实就是以这个这一点来扩大或者缩小，这是基点， 他是当然你要是指定中心的话，他会以中心这个这个基点来扩大回或缩小。好比如我们现在把它变成一百，我们就输入二， 哎，缩小看一下，看到没有？这是一百，然后这里有五十，这是二十。 好，我们现在把它撤销， ctrl 加 z， 刚才是缩放，把它放大了， 但是这个时候我们把它缩小，缩放缩放缩，扩大 跟放大，你看啊，这里缩放、放大或缩小对象，他就是也可以放大，也可以缩小，现在我们把它缩小。好，快捷键 sc 空格，你看同样人选的对象，这选择对象好，按空格确认，你看这时候我们指定几点，比如说我们不指定这里，我们指定这个位置。好，指定几点，比如我们现在把它缩小、缩小、长缩小，这个五十缩小到二十五， 这个时候比例因子就该是零点五，因为 他只有他的，哎，半大。好，我们输入零点五，好，看到没有？原来这里又翻十变成翻五，这是二十五，变成十二点五，但是这个时候，你看我们这是整倍数的，我们好算。 你比如说我们现在这个长，让他变成一百零二或者一百零一，这个时候就是 他不是整倍数的，他有小数点的，这我们算起来就很麻烦，但是这个时候啊， 软件也是可以给我们自动计算的。好，怎么计算呢？就是他也会运算的，就是一个分数的分 式的这种形式，你比如说让他变成一百零一，就是用新指定的目标尺寸，除以现在现有的尺寸，原始尺寸，也就是， 然后一按回车键，软件就会自动计算。好，我们现在计算缩放 s c， 然后你窗选或者单独的这样点选，可以，都可以啊。 好，我们现在选择对象以后，我们按空格键或者回车键确认 好直径几点，比如说我们先指定这个圆心这个点直径以后啊比例，因此刚才怎么说的？目标尺寸就是我们 想要达到哪个尺寸，想要的尺寸比上或者说除以原始尺寸，比如说我们现在让他变成一百零二，一百零二这个比，或者除以 二十五这个斜杠，这个斜杠就是数字键盘八上面那个斜杠啊，好，这个时候我们按回车键， 好，看到没有？这就变成一百零二啊，这个这个使用的方法，你要记得 目标尺寸或者说是想要达到的哪个尺寸，除以原始尺寸，就可以自己计算，然后让他 软件进行缩放，放大或者缩小，当然我们再演示一下缩小一百零二，比如我们现在让它变成五十二啊， 好，我们现在 s c 缩放，选择对象好，按空格 确定指定几点，我们指定几，这个是指定几点，我们指定这个大致的中心，我们点一下，好，点一下，同样让你指定比例因子。 首先目标尺寸就是你想要达到的尺寸，如果我们刚才说说要五十二除以一百零二， 好，这个比例因子，因为他会自动计算的。好，我们现在按回车看到没有 就会达到我们预期想要的那个尺寸，缩放那个比例，这个我们不用算，但是你要算，然后很麻烦的。呃，当然我们再执行缩放 s c 好，选择对象， 空格确认好，指定基点，比如说我们现在指定这个左下角啊，好，这个时候你看啊， 这个时候，嗯，哦，我们这个圆不选择吧。 s c 好，选择对象，比如我们现在只选择了这个， 呃，矩形好，指定几点？我们指定这一点。好，你看这个时候让你指定比例因字，但是你看我们这个命令呢？这个位置他还有个复制，还有个参照。我们先讲这个复制啊， 复制你点一下也行啊，点一下也可以，或者输入个 c， 输入 c。 好，你看这个时候再指定比例因子。好，这个时候，比如我们 begins 输入二，当然是五十二，变成一百零四了啊，比如我们现在输入二，好，看到没有？ 就是这样的这个复制，还有 s c， 我们选择对象，比如我们选择这个 指定一点，比如这里啊，你看这个地方还有个参照，具体这个参照是如何使用？还有就在什么样的场合使用，我们下节课再讲，这节课就讲到这里。
