cad边界bo命令不闭合怎么办

怎么才能将图形快速封闭呢？这是个户型图，里面是有一些不封闭的地方，我们使用 bo 命令无法封闭。我们现在用一个新的办法，使用 h 填充命令进行填充，打开 h 填充，设置允许的间隙，这个地方公拆，从默认的零调整到五十就发现可以继续填充了。 填充好图形后，我们使用鼠标右键点击填充图形生成边界，就发现生成了一个新边界，把图形闭合了。关注我，让 c、 a、 d 玩的更溜！

cad 小知识 cd 填充时无法确定闭合边界？我们使用 h 空格进行填充时，拾取我们图形的内部提示，无法确定闭合的边界，我们直接关闭这个界面，看 cd 上会给予我们红色圆圈作为提示， 稍微放大一下，我们就发现了原来是没有连接上，我们可以使用 f 空格命令，选择两条线对齐进行闭合的连接，然后我们再使用 iq 空格就可以对其进行完美的填充。 那么当我们如果遇到多个线没有连接上，并且也无法进行简单的连接的话，我们可以使用这样的一个方法。 h 空格之后，我们输入快捷键 空格进入到设置里面，在右侧的面板，我们找到允许的间隙，默认是零，我们改到五十的公差点击确定，这样的话我们在对齐进行填充的时候就可以完美的填充了，他会提示图案是没 没有闭合的边界，是否进行填充，我们选择填充此区域，那这样的话，即便我们的图形没有进行闭合，我也可以完美的对其进行填充，这是我们第二个多个间隙的填充方法，那么 cd 中无法确定闭合的边界解决思路各位同学有没有学到？

相信呢，有很多同学啊，在使用 cd 进行图案填充的时候，都碰到过这一个无法确定闭合边界的提示，那么碰到这个问题的时候呢，很多学员就不知道怎么解决了，导致自己呢无法进行这个啊图案填充。那么今天呢，蒋老师给大家来讲解一下啊。 首先我们碰到这个问题，我们应该要检查一下我们填充的对象，他是否已经闭合了， 好，那这个时候我们选择我们这一个填充对象，哎，你发现他已经是一个多段线了，那么按正常来讲，多段线他就已经是闭合的，对不对？但是我们在命令行输入的 h 空格啊，去填充，然后拾取内部点去填充，你会发现他还是有这个提示，那就很奇怪了，对吧？那这个问题怎么解决呢？其实很简单啊， 我们既然不能够去拾取点，那么他又是一个整体，对吧？他是个多段线嘛，就是个整体，那这个时候我们就不要去拾取点了啊，我们直接选择对象填充，那我们怎么操作呢？还是一样的在命令行输入 h 空格， 那么如果说我们的 cad 是高版本的话啊，那么他的填充的这个窗口会到上面来啊，那这个时候呢，我们怎么选择呢啊？ 我们直接点击这一个选择边界对象啊，这个选项，对吧？当然啊，那如果我用的是 d 版本的 cd 呢，他在命令行，我们可以直接输入一个 s 空格，对吧？他是不是也可以直接鼠标左键单击选择我们这个对象，然后空格，你看他就填充完了， 对不对？所以下一次我们再碰到这个啊，填充的时候，他提示无法闭合的话，首先我们尽量的要把我们的这个填充区域，看能不能够合并成一个多段线啊， 这样的话就很方便去操作了。那么也有同学会提出一个问题，就老师啊，你看我的这个填充的区域，它并不是，对吧？首尾相连的这个线条呢？那我该怎么样去把它啊合并成一个多段线呢？对吧？那么其实很简单，比如说这个啊对象， 那么他是没有办法直接合并的，对不对？因为他不是首尾相连的，那么在 cad 当中啊，只要你是一个闭合的区域，那我们可以直接使用一个啊 bo 空格，然后呢点击我们这个时区点图标，在我们这个内部时区一个点，然后敲空 格键，他会自动的啊，帮我们去创建一个啊这个多段线对象，那这样的话，我们去填充的时候，他是不是也可以去选择对象去填充呢？

我们绘制好的图形明明是闭合的，但是在填充的时候呢， cd 一直提示有不闭合的边界，怎么办呢？首先说 esc 退出填充命令，我们可以按住 shift 键加滚轮中键对图形进行旋转观察，大家能够发现 这两个点是有高差的，并没有完全的闭合。那我们现在呢，可以选中飘起来的这条直线， 输入快捷键， ctrl 加一，找到几何图形里面的起点坐标，我们能够发现图形端点的这坐标为零，但是起点的这坐标是有数值的，我们把数值直接改成零回车， 大家能够发现呢，我们的图形已经完全的闭合了。好，回到顶式图，输入 h 空格，再次进行填充就恢复正常了，你学会了吗？关注我，每天分享 cad 实用小技巧！

u g， 转出二 d 图纸，导入 cad 做线切割，看着完好，实则有断点，加工频频出错。本期带来两个实力案例，教你在 cad 里快速精准找出所有断线，轻松修复它。大家接下来看一下，这是我做了两个图，这个图是吧，我一看明显都有断线，那我们直接连起来也可以，但我们不知道别的地方有没有断线，我们用快捷键 b o 空格， 然后确定，点击它无法确定闭合的边界，那我们动一下，因为我这是高版本的，所以功能上可能不一样，你看他直接就显示出来这里是断线， 那我们直接看一下别的地方，别的地方就没有了，我们直接连起来。好，连起来了，我再用 b o 看一下， b o， 确定啊，刚才没点好，再点确定，你看这个就是一个整体了，我就把断线找出来。那另外你看我们现在用 b o 攻的，攻的 b o， 他也可以，但是说这个断线呢，很小，这个断线非常小，这我专门做的，我很难检测出来。那还有一种办法是什么样的？我们用这个验绣外挂啊，验绣工具箱，点线工具，这里检查线段是否断开，这里我们框选到这个， 你看他就标注出来了，这里我们就可以把它连连接起来了，这个标记的这个圆我们删掉就可以了，今天就给大家分享这些。

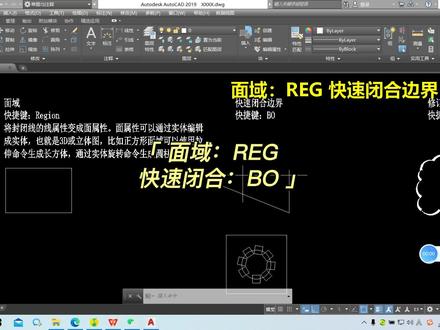

大家好，我们今天来说两个比较轻松的快捷键，也就是说这两个听一下就好，不用记得很多，只是一个课外的延伸。我们点开绘图，在这个位置绘图下达三角， 他有一个面玉，我们今天说到这个面玉，面玉其实不属于我们二维的一个编辑，但是会有的时候会碰到这个名字，他的快捷键是 r e g r l n， 他其实我们用的话其实用的很少， 可能就是像将一些打散的图块重新再把它粘起来会用得到。我们看一下，我在百度上查一下他的这个魅力， 其实呢就是说将封闭的线属性的变成面属性，他的前提条件就是封闭的线。我们来展示一下这个 ij r e j， 其实说到 r e j 的时候，他就可以是 r e j l o n 了，然后选择对象，你可以一条一条的这样去选择 这个你看到吗？我们就变成了一个面熟悉他的话跟那种矩形那些的不一样，不是断断线，是个面熟悉，他只有四个点，他只有四个端点， 而且他跟块有点类似，他是不可以去拉动拉动这种端点去编辑的，我们炸开他 也可以 r e j r e j， 然后做一个框选，他也就变成一个面玉，这个会有的时候会用灶，但是用的时候其实很少， 但命运这个名字会经常会我们有些出现， 尤其是用这个命令的时候，我我们讲的另外一个命令叫快速闭合边界， 这个快捷键是 bu， 什么叫快速 b 和边界呢？就是说他能快速的在一个跟填充一样去找一个边界。 我给大家啊说不是很好说，我给大家演示一下，比方说下边有一条这样的 四个线段，这样的相互相交的，而且形状不一样，如果说我要瞄一段多段线，我就要绕着一圈瞄，但是我有这个命令，好， bu 看到吗？我是点击实体点对向类型选择多段线，然后 在中间点一下，然后回车风格，他就形成了一个多变形， 这个多边形如果说你是创建了一个面域的话，他是不可以编辑的，如果说你创建了一个快速填充的话，快速闭合的话，他是多段线， 这个我用的比较多，大概是用在什么时候呢？用在这个凉面积的时候， 还有一些填充，去扣图形的一个边缘的时候，要面积的时候，我就可以快速的用这个 bu 去选择他的一个， 选择他的一个边界，然后在这里查看一下他的面积和周长， 然后就是用这种，如果说有的时候需要一些填充，但是这个填充家具在这里边，如果说我们分析的，如果说直接在这个填充的话，他会分析时间很长，所以说我们 可以去创建一个多大型多多段线的边界，去辅助我们去做填充图案。做法其实也就是这样，我们先自己画一个，去 做一个小的一个边界，让他不要去跟那么多其他的图案去有联系，然后再点击矩形和这个我的一个块之间的一个内部点，然后回车 看，我就去找到了一个这种家具靠的一个边界， 我在填充的时候，我就可以选择外边这个多段线和里边这个多段线，然后进行一个填充。 好了今天就讲到这里。

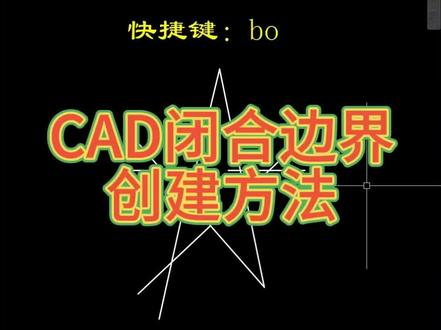

c a、 d 闭合边界创建方法想要在封闭区域创建一个边界，如何实现呢？我们输入快捷键 b o 空格对象类型，选择多端线，再点击拾取点，点击内部空格，就能够创建一个封闭的区域。 这个方法你学会了吗？想要学习 cad 的更多方法，推荐大家报名视频左下角这套 cad 入门到精通的系统课程，本套课程里边还包含软件安装包，安装的视频教程，手机、平板电脑都能够永久观看。 我在视频左下角放了五张优惠券，想要跟老师学习的同学，点击左下角领取优惠券报名吧！

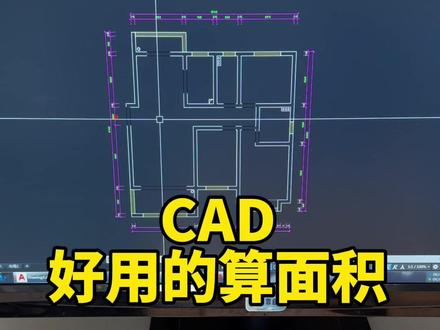

这些命令要是不会，你的 cad 真的 白学了。 cad 中真正好用的两种算面积的方法，首先第一种， 输入快捷键， b o 空格，在弹出来的窗口里面点击拾取，点这个按钮，在你要测量的空间里面点一下， ok， 这样就会生成一个封闭图形。接下来再输入快捷键， a a 空格， 空格点一下刚刚生成的封闭图形，这样面积和周长就会出现在十字光微的右下角。第二种方法，我觉得这个方法更好用。前面是一样的，都是用 b o 先提取边界。接下来呢，输入快捷键， ctrl 加一， 选中这个被提取的封闭图形，这样咱们想要的面积和周长就会直接出现在这个表格里。嗯，这两种方法都很好用。

快速绘制外墙线 bo 创建边界。大家好，今天我们来学习快速画出外墙线的技巧， 例如我们的案例所示，在施工图绘制之中，原始结构图是所有后续图的基础，当同学们画出所有的内墙线之后，就需要将外墙线补充出来，很多同学都是直接使用欧偏移， 例如便宜二百四，然后一道墙一道墙的去便宜，如果墙体比较多，这样是非常麻烦的。 今天我们就用一种快捷的方式来学习它。首先第一步，我们先封闭门洞，使用直线加 将门洞封闭，形成我们密闭的一个区域空间，然后使用创建边界 bo 这个快捷键，确定点，失去点点我们的内部空间， 然后确定。另外有的同学会发现左右有两个飘窗，我们最后去做他，然后继续使用 o 偏移 偏移二百四确定，我们随便点一个墙往外一偏，这时你会发现大部分的外墙已经偏移出来了， 那么我们退出偏移，再次使用创建边界 b o 点，失去点，失去我们的左 左右飘窗，点左边的，然后点右边的，好确定。接着使用 ope 二百四点外飘窗外飘窗， 这样外墙线就让我们画出来了。为了方便我们后续的一些整理，我们可以选中图形 按 x 打散，再去做我们的修剪和不漏的工作，这个方法还是非常方便的，能够节省很多时间，你学会了吗？学会点个赞哦！

cad 填充未闭合边界，当我们输入跨界键 h 空格对该图形进行填充时，我们会发现有一条无法确定闭合边界的提示，这个时候怎么办呢？我们放大来看， cd 呢已经给我们提示红色圈圈来告诉我们这个区域没有闭合，那我们就可以输入快捷键 f 空格，按住 shift 键点击，点击先将他们闭合，再去填充 h 空格，点击内部区域填充完成。 那么下方这个有多个间隙的话，我们可以利用另外一种方式输入跨界键 h 空格，输入下方命令 t 空格，将我们右边的三角形扩充符号点一下，点击之后呢将公叉呢改成五十 确定，这个时候我们再去试取点，就能够继续填充此区域，你学会了吗？点赞加关注，学习更多 cad 小技巧！

让你选中异形币和空间，你再纳用 p l i 多线段一个点一个点选中。你不是和我说精通 c 二 d 吗？快拉我。 look at my eyes tell me。 快 捷键会不会用？ bo 会不会用？首先输入 bo 空格，点击拾取点，点击异形空间内部，然后空格，这不就 ok 了，快拉我。

大家好，今天给大家讲解 cad 里面的一秒钟 z 和 b o 的用法。一秒合并线段， z 加空格，输入 z 空格，拾取要闭合的线段，点击空格即可完成闭合。一秒合并线段， 我们看到这个线段是散开的，输入 b o 空格两字，持曲内部点，点击空格即可以完成线段的闭合。同学们都学会了吗？点个小心心鼓励一下吧！
