英制惠氏螺纹标准解读

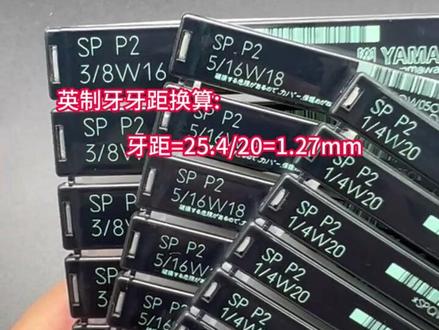

英智牙私工，又叫惠氏螺纹，常用 bsw 表示，简称 w 牙山角为五十五度，是英国行业标准下的一种螺纹表示方法。如 四分之一 w 二十，其中四分之一表示施工外径，二十表示每英寸二十个螺纹，则螺距为二十五点四，除以二十等于一点二七 m m， 你了解了吗？

音质螺纹真的把我搞晕掉了，居二分之一叫四分牙，居四分之一叫两分牙，这也太别扭了，不是应该反过来才对吗？查了资料才明白，一英寸等于八分，二分之一英寸可不就是四分吗？四分之一英寸可不就是两分吗？但说实话，真的很别。 接下来我准备好好查一查据二分之一螺纹的具体参数。一开始找到的是这个，据二分之一的螺纹是二分之一寸，圆柱管螺纹记十二点七毫米。正当我觉得据二分之一的外径就是十二点七毫米的时候， 我又收到了这个，这个，还有这个，我直接蒙了，说好的十二点七毫米怎么就增加了这么多？而且这三个到底哪个是对的？很明显，我根本没法做判断，所以我只好查了执行标准。这个执行的是 gb 杠 t 七三零七杠二零零一五十五度非密封管螺纹标准。网上查了一圈，结果就是 没结果。由于这个标准采用了 isoiec 等国际国外组织的标准，由于涉及版权保护问题，所以真没想到在高度信息化的今天，找个标准文件都这么难。

在归在领的时候，呃，基准面还要下去一点点，所以可能会扣掉一个半牙。嗯，但是我们一般来讲大多数是你就直接按这个标准来算就可以了，如果需要扣掉半牙的话也很简单啊，你就把这个螺纹这个 整个做长一点点啊，然后这个有效螺纹也加一点点，加个半圆就可以了，其他的方法都是一样的啊。好，然后我们再看一下这个锥螺纹要算哪些哪些尺寸啊？因为我们这我把这个尺寸都给你标准标标注上了啊，你看，哎，这个为什么是 a 呢？ 因为刀在过来的时候，对吧？他不可能从这里一下来加工吗？他肯定要从这里做这个。呃，二路纹斜锥面的这个延长线啊，我这里设设置了是五高毫米啊， 一般来说你可以设置两个毫米、三个毫米、四个毫米，五个毫米都可以啊，根据你自己的需要啊，然后我就设置了五个毫米，那设置五个毫米，就这个，这个这个基准线到这个端面他就是五个毫米。好，那这个这个点的话，你然后做到阳台线这个相相交点， 就是你所要求的第一个点啊，就是你的进刀位啊。好，你刀一过来的时候你肯定要到 c 点嘛，对吧？开始倒角，对吧？开始倒角，倒角以后，然后开始到这里 啊，然后直接到终点，是不是？是吧？直接到终点，那 b 点为什么也要算呢？因为你没有 b 点你就得不出来 c 点啊，所以你这个这个都是要算的。那么这两个点呢？那是因为他这个是要收脚啊，这个呢？啊，这个是我们的八点，呃， 八点二啊，到这里是八点二，对吧？八点二，那么他这个是二十点九五啊，我们看一下大前三个这个图啊， 二十点九五，大径二十点九五啊，就这个意思，他就是在基准的位置是大径是二十点九五啊，好，那么我们这些值都有了以后，我们这个大概也就是这样一个参数啊，大家可以也可以截个图，这样的话基本都有了，我们就好算了啊，然后怎么开始啊？ 然后我们再把这个讲一下这个锥度啊，好，一比十六啊，这个锥是怎么形成？他是一比十六的锥啊，一比十六啊， 一比十六，然后好给姐姐啊，这个 地方是十六十六乘，这个地方是一啊，那么一的话，那一比十六，他不就等于 啊，零点五比十六，对吧？然后我们知道这个角度我们怎么算出来这个角度的话啊？这个角度怎么算呢？就是弹吉拉法，对吧？一比十六， 他这个锥度就是按照这个一比十六画出来的啊，那我们有时候我需要这个角度来换算啊，这个到这个角度会有用的啊，这个角度，这个角度就是算弹锦的阿法啊，弹锦的阿法等于零点五除以十六啊，等于一点七八九九幺啊，这因为我以前算过的，所以我就直接就出来了。 好，还有两个东西啊，还有一个东西啊，这个东西大家记得到后面也能用的上啊，啊，这样一个，这样一个锥形啊， 这样一个锥形啊，然后这样一个是小弟啊，这样一个是 大的啊，这样一个高度，哎呀啊，那我们知道那么大的减小的除上，哎呀，对吧，他就等于十六比一，对吧？就等于十六比一， 对吧，这等于十六倍，那么这样的话，那我我要算大的的话，这不很简单了吗？大的就等于小弟加，小弟加，除上加加啊，十六分，这样我要算， 哎，尾数计算器的话你就直接这样用这个普通计算器直接算算，这结果是一样的啊，大姐，我给大家，我来给大家算一下啊，算这结果是一模一样的，没有任何区别 啊。好，那我们现在就开始来算这个啊，二分之一，这样杠十四牙，好，我们来算一下第一个 a 点 a 点是怎么算的？好，那我们 好，已知已知已知，这个东西大径都是有了，对吧？好，挨点的话这个距离我，那我们就把它这个挨点。首先是怎么算啊？要把这个三角这个这个距离要算出来，对吧？挨点的是不是小径啊？对吧？小径， 小径呢？直接被套他就行了，对吧？等下大的减小径吗？对吧？大的，大的是哪一个？二十点九五，对吧？二十点九五就是我们这个二十点九五啊，这个是大径，这边这个是小径，对吧？啊，这边这个是小径，对吧？这边这个是小径啊，哎呀，就是从二十点九九 五五，哎呀，就是二十点九五到 a 的距离啊，好，那我们直接就把他这个大地间， 哎，怎么写错了，小弟啊，这个多写了一个弟啊，多写了一个弟， 好，这个应该是大的啊，大的减去，是吧？就那么就等于一个二十点九减去一个。 呃，您，呃 l 除十六 l 等于多少 l？ 我们现在是，呃，应该是 拿去十三点二，不是十三点二了，八点二，八点二加五十三点二，对吧？八减八点五，加二加五十三点二，对的，十三点二，还有十三点二 二除以十六，对吧？那等于多少？十三点二除以十六，十三点二除以十六点，这一个二十点九等于等于二十点一三，对吧？也就是说。

外国客户来大单了就是这图纸我有点看不懂，不就一裸感吗？ so easy。 那你说说这标注的啥意思嘛？ 这个 im 代表英寸， acme 代表艾克姆，梯形螺纹，前面有个木的代表他是修正过的。这个二 g 是公叉，最后一到五的意思是一英寸有五个牙。你自己算一下逻距多少。其他尺寸看这个表 哦。音质埃克姆罗文啊。那这个 l h 是左螺旋我懂了，但是这个逻辑怎么算啊。

以四分之三管龙纹为例，创建两种程序，第一种是圆柱管龙纹，第二种是圆锥管龙纹。 首先创建一把螺纹洗刀，需要更改洗刀实际直径，然后 逻辑，逻辑担任的话， 刀刃长度和逻辑尽量输成一致。管螺纹牙形类型为 b s p 确定。创建 工序，以圆柱管螺纹为例，选择管螺纹洗刀，选择要加工的孔， 在这里需要注意一下，罗距要和罗文喜刀的罗距保持一致。大小径咱们参考表格，大径二十六点四四一 小静 二十四点一一七 确定。生成程序，圆锥管螺纹创建刀具的时候， 需要把牙形类型改为 bstp， 这是和圆椎管中纹唯一的区别。创建工序， 首先选择锥管龙纹洗刀， 指定轮孔大径输入实际直径二十 十六点四四一小静二十四点一一七， 螺距依然和螺牙起刀螺距保持一致。生成程序， 咱们从侧面对比， 圆锥管论纹是锥度是一比十六，圆柱管论纹是非密非密封性的，直上直下的。

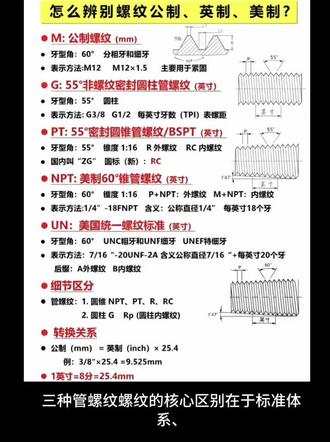

每至螺纹中十六分之九杠十八是什么意思？十六分之九是指螺纹的工程直径应至十六分之九，可能是每标六十度三角形牙形，也可能是五十五度三角形牙形或其他牙形。杠十八是指螺纹的螺距十八牙每寸约一点四一一毫米。 如果是杠二十，则是指螺纹的螺距。二十牙每寸约一点二七毫米。每制统一螺纹 u n 美国标准三角形螺纹六十度牙形角 u、 n、 c 粗牙 u n f。 细牙 u n、 e、 f。 超细牙。 螺纹大径十六分之九英寸和公制尺寸 d 等于九除以十六乘二十五点四，等于十四点二八七五毫米。中径 d 二等于 d， 减三除以四 h 等于十三点三七零五六毫米。牙高 h 等于零点八六六零二五， p 等于一点二二毫米。螺纹 每英寸十八牙和公制螺距 p 等于二十五点四，除以十八等于一点四一一一一毫米小径 d 一等于 d， 减五除以四 h 等于十二点七五九九毫米。二 a 表示外螺纹，二 b 表示内螺纹。

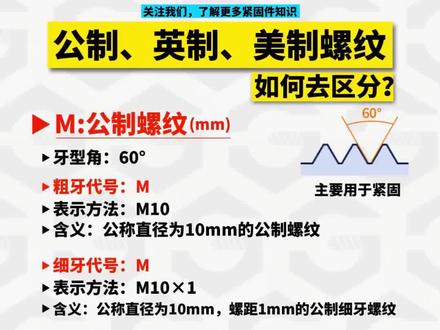

有个小伙伴问我要音质的螺纹表，搞机械的怎么能没有各种规格的螺纹表呢？现在我把我整理的分享给大家，记得保存好哦。这里有工制美制音质的螺丝，工芽状口径和滚丝直径对照表，后面还有会式螺纹和圆柱管螺纹的表哦， 记好了吗？想要文档形式的也可以找我哦！

我们在上节课主要是给大家讲的这个五十五度和六十度的这种管螺纹，他的这个外锥的计算，对吧？我们利用的公式是这样的公式，小端的，小端的怎么求的？大端是怎么求的？大家把两个公式记一下，然后也可以 这样记，这两个公式都可以，就是通过查表然后求出啊，关键设置，然后就可以求出追的大段直径和小段直径，对不对？大家主要把这两个公式要记一下，嗯，在最好是在理解技术上面，这个公式怎么来的？记一下， 然后，呃，然后我们上节课关于当讲到这个零件的时候呢，我们这个外追就是说怎么求的，应该没什么问题啊，然后这个啊也给大家讲了一下子怎么求的，对吧？如果采用这九零来做的时候啊，怎么来进 进行求解。呃呃，可能就是发完之后有人可能会说这个地方还涉及到这个刀尖圆弧弯径补偿，对吧？刀尖圆弧弯径补偿，因为在加工这种外圆的时候有外锥的时候，这个呢我们再说吧，啊，以后再说吧。 嗯，大家可以咱们也讲过这里呢，我们不是主要的，我们主要是讲解这个计算的方法，你把这个理解之后呢，在以前的知识再融进去，那就是 就可以了。那我们在讲完这个外椎基础之上之后呢，我们接下来呢给大家讲一下，就是说椎螺纹的尺寸计算了，就是小端直径。 谁想当时我们在讲的时候，你像也给大家提到，你看这个表就是一个六十度的，就是延长六十度的，然后我们还有五十五度的，对吧？大家这个表一定要查正确啊，哎，你比如说这个就是六十度的，那我们记住几 这个关键数字，你二十二点二点二零九是他的螺距，一点七六七啊，是他的这个 mpt 一吗？一点七六七是他的牙膏，然后三十三点二二八是他的这个大镜，对吧？大镜 啊，还有小径等等在设置呢，我们今后呢要会用到，用到，那我们在上节课学习的时候就是说我们通过这个表，对吧？三十三点三二八啊，利用这个公式啊，我们呢十二点五，我们是可以把这个大端的直径，我们是可以给，哎 求出来的，对不对？我们是可以给求出来的，呃，然后我们求完这个，你比如说我们就就定在这个地方，那我们要加工螺纹，就像我们普通的这个三角形螺纹一样，我们要求出他的这个小镜，对吧？小镜实际上这个大镜和小镜之间关系就是 两倍的牙膏，那么通过查表，一点七六七啊，两倍的七六七，那我们就可以把在这个位置的啊，在这个十二点五的距离端面的啊，他的这个小螺纹的这个牙膏呢，就是二十九点这个八四，二十九点八四，那么 呃，实际上这个时候我们如果说螺纹就加工到这一块的话，那我们就可以了，对吧？ x 加工到二十九点八四，那么这个螺纹就加工完成了，加工完成了， 但然后我们也可以呢，就是这是第一种方法吧，大家可通过查表直接求高，直接用大腕直接剪开就可以了。另外呢，大家可以用这种方法，因为他是小径吗？对吧？小径你也可以用螺纹的这种小径，对吧？小径另这种方式也可以求出螺纹的这个这个高度啊，螺纹这个 啊，这个牙膏吗？牙膏二十九点八四，不是牙膏，就是那个牙身，就是不是牙身，就是他小镜啊，螺纹的小镜我们也可以求出来，对吧？求也可以求出来，这两种方法大家都可以 啊，大家可以用这种方式，这个比较，你用这个牙膏很直观的，这样很好理解，你可以用这种方法，个人推荐这种方法好一些。 然后我们就是说螺纹加工的时候，加工到螺纹的小径就是二十九点八四，对吧？另外一个大家也想一下，如果我们在普通货源加工的时候，可能我们的螺纹不是加工到十二点五，对吧？比如说，哎，这个槽往这边 多走一些，多走一点，比方多走两毫米。那这个时候大家嗯要计算他的这个小径的话呢，应该把十二点五要再大一点啊，十四点五，这样的话我们得出他的这个螺纹的小径呢是二九点九六五，二九点九六五 啊，不好意思，刚才那个开下门的啊，这个耽误大家时间啊，哎， 就说这个，就说你这个十二点五，你往这边来一点啊，就是我们说给我们加工到这个位置啊，防止这个螺丝全部完整啊。假如说啊，那我们 哎就是可以把这个十二点五改十四点五，这样的话我们就打出，哎，螺纹的小径都可以啊，这种方法呢？都可以都可以，你也可以呢，求大端直径，然后再减去，又求到这个地方的大端直径，对吧？然后再减去两倍的牙膏都可以有这个数值，你要改一下啊，改一下都行。 那我们这种方法大家了解之后又怎么计算螺纹的小径的？这种方法之后，那么接下来呢，我们再来看一下这个，这个， 这个比如我们用这七六加工他的话，实际上这是螺纹的小径，对吧？我们钢丝球螺纹的小径，这个是二，就是控制他的锥螺纹的吗？还有一个是螺锯， 呃，这个二，大家看一下子，他是二，就我们比较定到点是定的是二，那么十四，刚才我们说往这边走是十四点五啊，往这边多走一点十四点五，二加十四点五乘以 三十二分之一，就零点零三一二五，那我得出二等于零点五一五六，那我们这个起点减去终点的话呢？二应该是一个复制，所以这个零点五一五五是怎么来的，大家知道是怎么来的，然后这个 x， 对吧？ x， 我们刚才讲了，我们是用这种方法求出来的，求出来的，但如果说你说我就走到十二点五的话，那你就写成二十九点八四，二十九点八四啊，二十九点八四，那么这地方的二十九点八四，那你这个二呢？就是二加 十二点五啊，二加十二点五，然后重新得到一个二十，这样的话我们加工螺纹呢就就出来了，对吧？这个 f 二点二零九，大家可以用二十五点四除以牙，这个牙，这个牙数啊，身上这个表也有，就是二点二零二点二零八，对吧？九啊， 二点二零九啊，二点二零九，大家这个也可以插表也可以求出来的，就是说你加工这种管道纹，大家主要是插表一个是 x， 你要计算一下子啊，你口算就能算出来了，对吧？首先主要就是螺纹小径的计算啊，大家在这个理解的基础上之后呢，我们再看一下五十五度的这个圆，这个管道纹， 这个为什么刚才强调着不同的表，你看他这个这个二一点二一，对吧？二一点二一，他的这个啊，就是说他这个数值啊，他是 不一样的啊，不一样的，你看他这里面是一点四七九啊，你看他这个一是一点四七九，是不一样的啊，不一样的，咱们是一点七几，是吧？所以你把这几个一二分之一，这里面呢？你看罗距是二点三零九啊，这个是一点四七九，一点四七九 啊，你记一下子牙膏不一样，然后螺纹擦镜不一样，对，我们比如说我个人习惯，我就喜欢用这个大镜来求，对吧？大镜求，那你四十七点八，呃，你求出这个外距的这个大段的直径是四十八点二五九，对吧？四十七点八三，四十七点八八，四七点八零三， 然后求出大单的直径啊，当然就是这个地方的直径啊，是这个四十八点二五九，然后紧接着我们再求出他的小径，是吧？小径，那你就可以利用刚才咱们讲的他的牙膏是 一点四七九，你就减去两倍的一点四七九，我们就打出螺纹的小径啊，是四十五点三，那么这个二就是啊。第三点 我们选择五啊五加二十乘以三十二分之一，就是零点零七八，负的零点七八。如果我最后一道加工这个螺纹的话，那我的程序就是这样的程序，这九二 x 四十五点三对付二十， 对吧？二零点七八 f， 这个二点三零九，这个二点三零九也是我们通过查表球出来的，所以最主要的就是一个什么小径的计算，就是坠落为的小径，这个小径计算咋样呢？可就是求出那个大径就可以了吧，因为这个牙膏是可以能直接获取到的，上边就是球 那个终点的这个大镜子，是吧？大镜子，那，那这个程序呢？大家看一下子，就在这里了，就在这里了，那这里 那几个关键的设置大家知道，是啊，怎么来的是吧？怎么来的？然后如果说你说我这不走到二十，往这往这多走一点，跟我们前面讲的一样哦，我往这边多走一点，那么多走一点的话，你就相当于这个二十改变， 那么二二十一变的话就这个 c， 对吧？一变的话那你这个大单指定也跟着也就变了，那一样的套路，一样的就是说只改一下就可以了，其他没有什么说的，对吧？那我们，嗯 理论东西，就是说关于怎么计算的，罗文就给大家讲到这里，好吧？嗯，其实这个我以前给大家讲过了，讲过了 呢，有人就说计算方法等等，不是特别那个简洁，因那个地方主要是讲的理论就是一步步的公式，怎么推倒出来的。那这个两期视频呢，就是直接告诉大家这种简洁方法，直接这样一用啊，就可以了，好吧，用熟练之后，实际上大家就用这种方法还是比较方便一些。好吧，好，感谢大家的观看吧。
