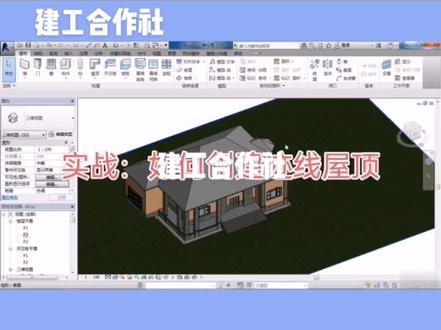

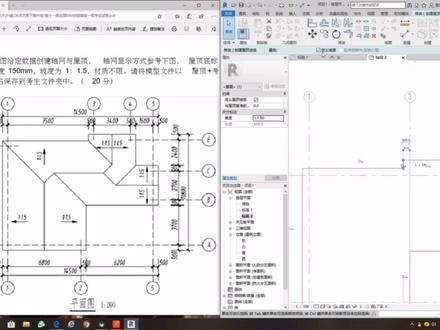

ready 之中如何创建这种破屋面?首先打开 ray, 选择建筑,点击屋顶,选择器械屋顶,选择需要放置的标高,点击是选择边界线,根据图纸信息进行绘制,屋顶边界线 绘制完成。根据图纸取消没有坡度的屋顶边界线,有坡度的边界线根据图纸直接输入坡度, 全部输入完成。点击对号进入三维查看效果,完成创建。
粉丝3.6万获赞13.4万

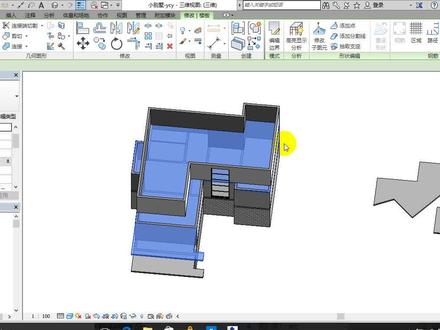

屋顶呢,在 david 中主要分为两种,极限屋顶,还有一个拉伸屋顶,嗯,其实还有个面屋顶,面屋顶的话就相对比较复杂一点, 我们先看这个极限屋顶,极限屋顶就是在建筑选项卡里屋顶命令中的极限屋顶命令,这里通过绘制他的一个轮廓草图,然后直接使用线的工具进行绘制,我们可以定义他的一个坡度,然后选条, 还有各种参数,我们待会到软件中看一下,给大家演示一下吧。然后还有一个就拉伸屋顶,深屋顶呢,就主要通过绘制一条轮廓,就我们 不需要闭合的一个轮廓,就一条线,然后沿着这条线进行一个长度的拉伸,就跟这个图中一样。 嗯,我们到软件中看我们的屋顶命令下来,这里有个机线屋顶和拉伸屋顶, 我们看一下机线屋顶,机线屋顶呢,你要绘制的时候需要绘制一个闭合的轮廓,像这样子绘制两条线,他轮廓没有闭合的话,这个屋顶是无法进行绘制的,他就会爆错,有一端是开放的, 澳门要绘制是一个闭合的,嗯,就可以看到,我们可以看到这稍微就看一下吧,我只看到这个屋顶这个样子, 那为什么这个标高二这里他看起来是这个形状呢?就跟我们的一个视图范围有关系了, 它适度范围,这里坡切面是幺二零零,就是坡切面的意思,就是 在幺二零零位置往下看,就是看到哪里头切,对应就是我们可以看得到看到哪里,我们将这里调高一点,嗯,还是不行的话,就再调高点 湿度范围,这里调成四千吧。 嗯,现在我们就可以看到这个屋顶的全貌,然后这个屋 屋顶这里的四个角,这四个三角形是什么意思呢?这四个三角形就是他定义的一个坡度,我们需要进行调整的话可以选中。比如我们先选择这两条边,然后将屋顶的定义幅度关掉, 那么你看到这个物体这条边和这条边他是没有坡度的,就是一个竖直的样子, 然后这两边他的一个坡度就是三十度,就刚刚我们定义的一个坡度,还有就是形状多样一点的物体, 好,我们就可以看到现在这个屋顶他有凸出来的凹陷进去的,那我们可以通过他一个定义坡度进行编辑。就是 如果我们需要这两边就这条边,这条边还有这条边,就这两条边, 我们可以通过定义五顶坡度这个命令勾掉的话,那么他这两边的话就是没有一个坡度的, 我们通过第一坡顶坡度对这个机线屋顶进行调节,还有这里也可以调整他的一个坡度。


这小节目来学习一下创建机械屋顶。首先来打开找你文件,第八章零九点 rvt, 我们选中这个文件,点击打开, 打开之后我们切换到楼层平面 f 二, 然后我们在实力属性面板当中呢,将机线参数修改为 f 一,我们向下拖动,找到机线参数,然后将其设置为 f 一层。 好,接着呢,我们切换到建筑选卡,然后在构建面板当中呢找到屋顶,我们点击这个按钮, 好,这时候呢,我们点击拾取线按钮来拾取我们的屋顶的连接,然后呢,我们在这个工具栏当中设置他的拼音量为三百, 然后接着沿着我的外墙的外侧,然后来绘制屋顶的轮廓。 之后呢,我们使用修剪工具,然后将没有连接部分进行连接, 当连接完成之后呢,我们再次选中全部的轮廓线, 好,我们选中全部扩建,然后呢,我们在实力属性面部当中修改他的坡度参数为三十五。 最后呢,我们来点击完成按钮,然后切换到三个指头,我们来看看他一个最终的三位效果, 此时呢就显示在我们评论当中的就是我们最终完成的一个屋顶的效果。以上是我们这一小节所有的内容。


这样的老虎窗你会做吗?今天教你最简单的做法,先使用蓟县屋顶命令画一个举行大屋顶,然后再画出一个小屋顶,再点击屋顶连接,先选择小屋顶边缘,再单击大屋顶,然后再小屋顶的四周绘至一圈墙, 再使用老虎窗命令依次拾取边缘线,抠出洞口,然后选中所有墙体,使用附着功能,调整好墙体的高度,再放置一个窗户,这就大功告成了。

第十七节蓟县屋顶屋脊创建一、根据图纸信息选择蓟县屋顶,绘制轮廓样式,并将不起破位置的坡角去掉,完成勾 二结构选项卡选择量三维中拾取屋顶中线,完成后选择屋脊修改偏移量并进行连接。 三 夹选屋顶下方四面墙体,将其附着至坡屋面底部,二层坡屋面就创建完成了。 精益病原创,谢谢观看,欢迎关注!
