solid works 软件技巧装配题等轴侧抛切视图，我依然是尼克，前面我们有讲到说啊，在工程图里面如何去实现当前图上想要的这个抛切效果？ 等轴侧的一个状态要做到一个抛切，这个效果如何去实现？我们来分享第二种方法，喜欢尼克，给尼克点个赞！ 来，我们切换到工程图环节里面来。如果说我们是想要去实现刚刚工程图抛切的那个效果的话，很简单，选择合适的一个视图， 然后第二步，点击抛面视图，选择半抛面，选择右侧向上的一个方式。这里呢，我们对 对这个视图进行一个右侧向上的一个抛切啊，有需要不抛的零件可以在这里选择，点击确定， 这个时候我们就将这个视图进行了一个四分之一的一个抛切，这里呢，关键的地方来需要选择这个抛切好的这个视图，点击右鼠标右键将它转换成等轴侧抛切视图， 这不就完成了吗？然后呢，右击，我们将这个视图对齐解除掉，将它移到其他位置来， 但是此时这个抛切的视图的话，在这个位置是不是会穿帮？点鼠标右键，点击隐藏切割线这个地方来 把这个视图图标右击隐藏，是不是非常完美的一个抛切，也不需要去做配置了，非常快速的去得到我们想要的效果。你学到了什么？在评论区可以留言。 好，我是公共帮职业学习的妮可，我们六月十三号我们 solos 的软件课线上班，要重新开新班啊，想要学习到这些专业内容，想要提升自己的工作技能，那么大家可以来报课学习起来哟！

sw 一键创三 d pose 图你会吗？装配体三 d pose 的制作，打开装配体，选择我们这个草图，然后我们选择这一个拉伸切除，那么在切除的时候，我们在这个地方 首选零部件，我们把这个自动选择给去掉，我们依次的选择我们需要 抛切的零部件，然后打勾，那么这样子就可以抛切特定的这一个零部件，然后我们再回到 工程图里面啊，对他进行更新就可以了。好，那么啊，这就是我们这一个三 d pos 头的一个制作方法。

之前有粉丝问，关于这个装配 t 在工程图当中如何显示它的一个 pose 视图啊？那么今天我把这个方法给大家教一下。首先我们在这个地方呢右击 啊新加一个配置，比如这个配置名字叫剖开配置做完之后呢，那么在左边我们找到装配体特征数，然后呢我们在他的一个前世字面直接做草绘，我们绘制这样的一个草图参数就自己随便调就可以了啊， 然后那么点击装配体里边的一个装配体特征里边的拉伸切除，选择完全贯穿两者， 然后这个时候注意我们所种的零部件呢，我们通过手动选择，我们选择他这个减速器的外壳啊，我们要切除他的整个外壳就可以了，这个是切除之后的一个效果。然后我们在这个地方大家看一下剖开这个 课程就是这样的啊，我们选双击默认，在默认这个当中呢，这个配置呢就会被压缩掉啊，好，那这样呢，我们直接通过这个地方呢新进一个工程图， 在工程图当中我们在右边的视图向导当中呢，将我们这个走侧视图拖拽进来，我们可以稍微调整一下这个图纸的一个比例啊，我们稍微调大一点，然后呢我们点击一下这个视图， 左边这个地方我就要参考的配置下方你可以修改成剖开的，那么这个时候你就会发现这个地方他的一个轴侧的剖开视图就可以看到了啊，这样的一个操作呢，我们就分享到这。

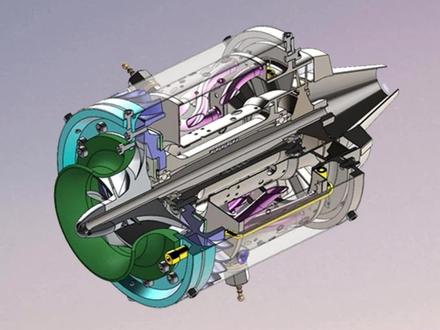

solid works 软件技巧装配题等轴测试图抛切方法，图上如何去做等轴测的抛切试图，如果我想要去实现图上这个效果，你要怎么样去做？大家好，我依然是妮可，来点赞收藏！ 关于如何去解决这样的一个问题，我们大概有两种方式，你是用什么样的一个方法呢？可以在评论区分享 啊？我现在这里的话，想要在工程图上面去实现这样的一个效果，其实非常的简单，做两个配置在装配体里面，首先呢我们的默认的配置是不抛切的，然后呢我们去新建一个， 新建添加一个抛切的配置，这个时候我们切换到抛切的配置里面来， 选择绘制一个草图，将这个草图进行拉伸切除给他，完全贯穿两者这里呢，如果说哪个零件是不想抛弃的话，你就在这个里面去做排除就可以了。点击确定， 这个时候我们的装配体的结构就已经被切出来了，那么这个时候我们可以看一下这个 配置是不抛切的，这个配置是抛切的，那么他在工程图的环境里面去，我们要如何去设置？这边的话来我们切换到工程图里面来， 现在当前状态下，我们的工程图是正常的，有没有被抛弃？并没有，那我想要去实现一个被抛弃的一个等轴册的这个视图的话， 就非常的简单了，点击这个，呃，我们的装配体文件 在空白区域来，我们调用一个等周侧的视图， 非常的简单，选择这个视图，等轴侧的视图选择上之后再参考配置，下面选择我们的抛切 这个效果就实现了，这个相对来讲啊，是一个大家比较好理解的一种方式。当然呢，还有另外一种方法，我们下个视频见，喜欢你可给你个点个赞吧。

里面能不能去实现等周侧的这种四分之一抛的抛面效果， 像我们可以看一下啊，这个等度测是这样子的，那我们想要在装备体里面去实现这个效果，怎么样去做呢？这里的话有多种方法啊，伙伴们，你们用的是什么方法呢？ 跟大家分享。第一种方式其实也是非常直接的，比较简单啊，这里呢我们可以使用这个啊配置的形式去实现。首先呢我们默认的配置的话是这样子的， 他是没有任何的一个抛切啊，这个时候我们要做的事情是什么？选择配置，右击添加配置来，我们给他命个名字叫抛切，这个时候我们激活的是抛 切的配置啊，选择一个合适的基准面，想要抛切的话，你就在这个抛切范围选择绘制一个矩形，然后对这个模型进行拉伸切除， 实现完全贯穿两者的一种方式，这个效果就出来了。但是我们要把这个效果要体现在工程图上面的话，如何去操作也是非常的简单。 切换到工程图里面来，这个时候我们导出来的这个呃，等轴侧的一个视图的话，他是没有抛切的，如果我们说做了配置的话，你只要选择这个视图，在配置上面参考配置，选择抛切的配置， 那么这个效果是不是就实现了呢？你学到了什么？大家好，我依然是妮可来，喜欢妮可，给妮可点个赞。我们是公共帮职业学校来六月 十三号我们斯罗斯的软件课线上要开班了，想要把这个专业课程专业内容提升自己的工作能力，那么大家可以来报课参加这一期的新班啊，欢迎大家。

默认的泼世图是这样的，能不能一次性泼成这样的效果？单击泼四、泼面一，默认选择前世泼切， 然后勾选后面。二，选择上式，按住箭头可调整位置，再勾选后面。三，选择右式，默认颜色位置，这些都是可以调整， 然后确定一步就切成了。这样的效果你学会了吗？快打开评论区的素材去试一下！关注老万主页，有更多精彩内容！

那么剖式图的话呢，分为三种情况，全剖、半剖和局部剖。全剖的话呢，是完全一个整面对他的，这个相当于我们在这个圆上呢直接切一半， 全剖，半剖的话呢，我们一边呢是画正常式图，另外一边的话是画这个剖式图，以我们的中心线为界来进行会诊。那如果呢，我们中心线上面有特征，不方便去表述的时候呢，这个时候的话可以采用这个局部剖， 那么局部剖而言的话呢，我们是这个用部分的这个画线画草图线呢，对他的这个深度呢进行剖切啊，设置相应的深度进行剖切 好，同时的话呢，如果他是有个中心线，那么我们可以这个以中心线为分界，对吧？来对他两边剖与不剖呢，做出这个一定的分界 好，这是局部剖式图，通常呢用来表达轴、连杆、螺钉等实心零件。 那么在缩的 box 当中呢，通常使用剖面式图来对这个剖式图啊进行表达，它里面的这个一个剖面式图啊，里面有非常多的这个剖切，比如说阶梯剖，比如说局部剖等， 这个剖切的话呢，如果是局部剖，我们一般是使用这个断开的式图。好，上面我们讲述了剖切类型，下面呢来讲讲剖切常见的一些方法。 那么首先第一种呢，就是我们可以呢利用这个全剖啊，将我们的仰视图或者是俯视图呢进行替换，或者是左视图右视图呢进行一个替换啊，这都是可以的。 那么这种谱式，这种谱面的话，我们叫单一谱切面，也可以呢，不平行于某个基础谱面，比如说呢我们这个斜向谱第二种方式的话呢，是属于旋转谱切， 所谓旋转剖切呢，我们在原有技术上呢，该怎么剖呢就怎么剖啊，比如说我们这个 a 向啊，从这里呢剖到这个位置好，那么在这个剖切的表达过程当中，我们是会将这个带角度的这个位置呢，把它的相关的剖切特质呢，把它给掰正， 掰正以后呢，就形成了一个完整的 pose 图。但同时的话呢，我们在这个其余的这个位置的一些特征呢，他的该怎么投影，还是按照原来的方式呢进行投影这种方式呢叫做旋转剖切， 我们只对当前剖切的这一些特征和形状进行掰正啊，其余的特征不进行掰正。好，这个是第一种情况，第二种情况的话呢，就是当我们中间的话有一个 b， 对 吧？是不需要进行掰切的。 好，这里的话呢，要注意一下，我们是同样的啊，采用同样的方式呢，将这个地方把它给掰正啊，同时呢在这个位置进行表达 好。第三种方法呢是这个展开展开形式的剖切，这种方式呢不常见，我们通常是在这个圆柱体上呢，呃，通过这个 b 杠 b 啊，将这个圆弧段进行一个剖开，剖开以后呢，再通过这个 b 杠 b 的 展开形式呢进行表达，这是展开表达方法。 好，最后一种的话呢，也是我们用的比较多的一种，就是叫阶梯坡，阶梯坡的话呢，无非就是利用两垂直两平行的一个平面，然后呢，呃，这个中间的话呢，它是个断续线，然后对于我们零件， 比如说像这个图一零件它前面的话有个承托孔，后面呢有个这个轴承孔，那么对于这样的一个孔位呢，进行相关的剖切，用于同时表达我们的承孔以及我们这个轴承孔。好，如果遇到我们阶梯口， 遇到中心对称的时候呢啊，这个时候呢，还可以用这个上图的表达方式各表达一半啊，这样也是可以的，但是在实际生产过程中，这种仕图呢，比较少见，我们要么就是分别对它呢都进行剖一次 啊，这样子呢，它表达的更清楚一点，也不容易造成误解。前面我们讲述的主要是和零件图有关的这个试读表达啊，当然部分装备体也适用。

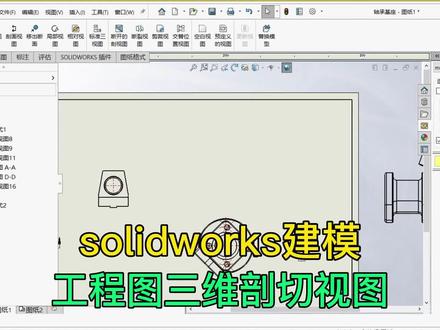

solidworks 建模工程图三维剖切视图从这边是吧？ 抛成这样，然后在右击等轴侧抛面，试图你要的是不是这个效果？是不是？但是如果你只抛这个八分之一啊，抛这个上面一截，下面不抛的话，这个做不到，你要自己去把模型切掉，拉伸切图，切掉那一块。 你现在做一个什么呢？做一个。呃，叫啥？叫配置？你可以做一个配置，你加一个配置， 比如说这个是 pod 切的 这一个，一个是不切的，这个是切的。 如果你是这样子切的话，只能这样的方式啊，但一般一般有这种需求吗？应该说也有啊，一切皆有可能，是不是 一切皆有可能？你这个就是切的这样子的吗？不是。那这个是两个配置，这个是不切的，这个是切的。看到没有？ 那你出图的时候先进一个吧。先进一个来这。呃，来，我去做一个等轴测吧。 那这里呢？是默认的，我再去拉一个等轴册， 把这个选上，给他选择切的，这个不切，这个切 好，做个配置就可以了，能解决，对不对？

零件的局部 popo 切配置，打开箱体零件未见 c 键主视图方向局部剖剖切配置，打开配置标签 右键箱体配置，打开添加配置，配置名称输入 单接确定， 返回到特征管理器设计数，选择右式记者面为草图平面， 用样条曲线绘制草图， 单击特征选项卡上的拉 c， 切除 c 度为形成到下一面， 单击确定，得到切除结果。 c 键及纸面 选择于又是 记者面，平行距离为十二毫米，单击确定， 选择基准面二作为草图平面绘制样条草曲线草图绘图时可以调整模型的显示，样式 为隐藏线可见使 g 锥面。二正视于，用样条曲线绘制草图， 单击特征选项卡上的拉伸切除，切除深度为形成到下 下一面， 单击确定，得到切除结果。 第二步， c 键俯视图方向局部抛抛切配置，单击配置，右键默认相提，单击显示配置 绘图区域，箱体显示完整完整状态。右键箱体配置， 单击添加配置，配置名称，输入， 单击确定，返回到特征管理器设计术 c 键基本基准面，选择基准面与上市基准面平行距离为十毫米， 使基准是 c 键基准面。三正视于 在鸡嘴面三上绘制草图，用样条曲线绘制草图， 单击特征选项卡上的拉 c 切除选择形成到下一面，单击确定， 得到 pro 切结果。

sala works 出图系列第四代来了，新手必看，今天来讲局部仕图，我们看一下局部仕图，局部仕图呢，我也是建议大家先画你的好图， 你比如说我要看这块了，那么我画一个，然后它还是被选择的时候啊，或者说你看它是蓝色的时候，然后你就选局部仕图 啊，等于是你直接拖过来就行了。然后这个号呢，你可以点这个视图，在左侧选这个视图的啊，是一号啊还是四号啊？你这是四啊，你可以改成一，然后还有呢，相应的你的 比例，对吧？你肯定要大一些，你比如说二比一，对吧，放大一些，而你再标一些相应的局部尺寸啊，一些细节啊什么的，然后尺寸类型呢，可以选投影这个视角投影出来的尺寸，还是说他真实的物理尺寸。还有呢，就是上面的这个局部时钟会有一个轮廓的定义， 无轮廓他就没边啊，这圆到哪他就结束了，线条就结束了，或者呢你是完整的轮廓啊，是一个整圆还是说锯齿样子的这种啊？撕裂式的这种， 咱们一般应该是完整，或者说是这种有边缘的切到的啊，会给他包住或者还有钉住。位置 定位呢，其实就是说我们这个草图，我在图纸你剖切的这个位置，它是固定的，只有你修改了草图位置的时候，它才会相应的 变更啊，你比如说我们的这还是草图一刚才的草图，然后这块啊，在在草图二添加的这个操作啊，那么我们草图二这会有一个这个，我会有一个局部使徒的这个操作，那么这块呢，我们可以右键啊，然后编辑草图， 然后你可以挪动变他的大小啊，变他的位置，或者说你添加定义关系这个点和我们的按住 ctrl 键啊， 然后我们的模型的某个点添加这个重合的关系这圆，然后再给一个大小，这圆不就锁住了吗？对于参数化变更的时候呢，这点非常重要，这样的话呢，你图纸不管怎么变，模型怎么变，你只要 这个边角产生的这个顶点存在，那么你抛切的时候啊，我再给一个直径啊，比如三十五，那么我三十五直径的这个抛切圆也不变的话，那么他抛出来的东西 就应该是随着我模型变化内容自动更新的啊，然后这尺寸呢，你可能不太想看见，对吧？我们就可以直接右键隐藏，哎，这样的美观一些，然后相应的我们隐藏显示注解的时候，你还可以右键让它显示出来，你再点一下它就出来了， 那些呢是会在尺寸标注啊，还有一些修改啊，再再再讲一遍啊，到时候局部式炉呢，这边其实比较复杂一点的，就是这个嵌线槽，应该是啊， 用了一个等距，然后把它封闭住，这样呢是一个完整的轮廓，那么放大之后呢，就在这里，对吧？ 啊，我标相应的尺寸啊，相应的这个长度啊什么的啊，几何关系啊，角度啊什么的，对吧？行为什么要用等距呢？也是由于这模型要参数出来变化啊，等距的话我的抛面轮廓线永远比我模型 大一点，你不管你变得多宽多深，我永远比你大一点，我能给你罩住，这样我局部放大之后，我这一块呢就是能体现出我完整的这个线线头的，这这这整个结构， 这就是这个草图绘制的时候，如果你，嗯后边模型可能要参数驱动啊，要变的话呢，你就尽可能让他都完全定义，或者说用几何关系把它锁住。 下期来讲断开的抛面仕图，关注硕迪别错过哦。

solidworks 出图系列第三弹来了，新手必看，今天来讲抛面式图，对于装备体啊，我们看一下从装备体制作工程图，然后我们可以加入相应的式图， 或者你也可以改相应的配置，然后我们再放一个富士顿啊，然后我们要抛切，对吧？我们可以这么去切，影响到其中两颗螺丝啊，工程图我们断开在抛边式图这句话比例， 然后呢，我们看一下我们切到什么位置，对吧？我们可以切到这，或者说切到这里你就可以选边线了，切到这吧， 这样的话能看有没有帽啊，有个帽啊，这是帽，然后这是这个，然后要说的呢，是你展开之后，你会发现你的这些添加的一些操作啊，然后我们右键，然后属性去定义你刚创建这个 pos 图，他的一些属性，那么属性里我们能干嘛呢？我们可以定义他的这个 啊，配置啊，对吧？然后还有香泡面范围不包括哪些零部件，我如果不包括他看一下，确认他就不抛了，对吧？他就没受影响，那下面这螺丝呢？就受影响，这个是这个排除。 那么在我们做大装配的时候呢，我们可能也会遇到这个问题啊，泡面师徒，然后属性这块去选啊，有时候可能会忘了找不着地方，比如说这里面你也可以这么去操作 somos 的 抛面式图呢，最基础的，如果你直接点抛面式图功能啊，它就会问你是上下啊，左右啊，对吧？嗯，然后相应的它会给你抛出来，然后放，放到方向上， 然后这时候呢，你会发现你的这个仕途呢，只能沿你这个抛切的方向，就说这一刀下去啊，直接往这边平移过去，对吧？然后我有可能呢不想放在这对吧？不想放在这个轴线上，你怎么办呢？你右键 啊，试图对齐这块，你把它解除对齐关系，他就自由了，反正找这个文字你也能知道谁对谁，对吧？有时候这些位置啊，可能跟别的打架了之后，你可以这么改啊，抛面试图，然后相应的抛面试图呢？还有竖着的 啊，都会去左边啊，然后还有相应的这个斜着的啊，然后还有一个呢，就是我还是建议大家啊，先定义你的位置， 定义位置之后呢，你要选中这条线啊，比如说变蓝啊，你选定的状态下边，然后你去旁边是图 就会比较方便。切割线的话呢，我们看啊，在系统里边呢，它有几种显示方式 文档，然后试图抛面试图，对吧？它有几种显示方式，如果你有的话呢，它就会有一个选项是隐藏这个线，隐藏切割线它就没了，但是呢你不知道哪抛的不太好， 就是说你只留下来一个抛完的仕图啊，没有这个从哪切的线那是不行的。然后编辑草图呢，我们可以去定义他的位置啊，定义他相对于你模型延长多少或者说往里点这种 这条线的几何关系，我们都可以添加尺寸啊，或者说添加重合呀啊的一些距离，这行那你看那也没有，但是实际上我已经给他定位了， 下期来讲局部试图关注硕迪，别错过哦。

嗨，大家好，今天进入热的入门第三课，任意抛弃热的模型，我们还是接着上节课内容去讲。首先呢我们要去找到他的这个压力模型，建筑信息模型，然后带你打开他。打开这个模型之后，我们还是按照之前操作，直接在快速访问工具栏当中点击 三维使图这个按钮。首先我们要找到属性面板，那么看到他会有一个抛面框这样选项，我们把它勾选上，那我现在选择这个抛面框，通过去拖动这个抛面框不同方向的区别，就可以实现 模型的任意角度抛切了。除了这种方式以外呢，我们还可以利用另外一种方式，先去把这个朋友圈去掉。好，然后呢我们选中需要去抛切的局部区域，现在选中一个窗户和一个 个屋顶，然后点击选择框按钮，那这个时候呢，他自动实现抛弃。如果大家想要观看这节课程完整视频的话，欢迎添加我们主页微信，幺八幺幺二八三三幺七。

大家好，今天呢我们来看一下这个 pose 符号方向的问题，好多学员呢，拿到这个图纸以后，呃这个 pose 符号方向弄不清楚，就比如说我们这张平面图， 我们可以看到这个位置呢，是剖切的位置，对吧？然后呢剖切好了以后，人是从上往下看这个洁面，还是从下往上看这个洁面呢？再有比如说我们这这一张图纸 抛切符号呢，在这个位置抛切好了以后，我们是从左往右看还是从右往左看，对吧？接下来呢，我们通过一张图片给大家弄清楚， 就比如说我们这张图片，他举了三个例子，我们先看这第一个例子，你看这个剖解符号在这个位置，对吧？然后呢这个引线引出来了，这是本张图纸的一号节点，是这么个意思，这里呢已经给出了我们这个方向，大家可以看到是从右往左看这个界面，对吧？ 那么为什么呢？大家记住一点就行了，就是我们呃朝着这个有数字的方向来看就可以了，就比如说我们这里是一对吧？他是不是在我们这个 pojif 号的这个左面呢？所以说我们就从右往左看就可以了。再比如说这个第二个例子， 那么剖切符号在这个位置，比如说中间有一个梁啊被剖切开了，那么怎么看是不是应该从下往上看呢？因为要朝着我们有数字方向这一面看，大家理解这意思了吧？ 就比如说我们第三个例子，这个位置剖切开了以后，我们是不是数字在上面呢？所以说我们要朝着这个上面看，好，我们看这个图纸，就比如说我们刚开始看的这一个图，那么这里呢是一个基础，比如说他是一个成台基础，在这个位置剖切开了以后，数字是不是在 我这个炮舰符号的上面呢？所以说我们要从下往上看这个界面，那么看到的就是我们下面这一个这个碰面图， 我们看这个图，这个图呢从这个位置抛卸开的，对吧？然后呢这个数字是不是一在这个位置呢？也也就是说我们这个数字在我们这个剖心符号的左面，所以说我们要从这右侧往左侧看这个界面啊，就是这么个意思。好，我们这一刻呢就讲那么多。
