sw展开导出没有折弯线怎么设置

今天给大家分享一个小技巧，在我们出 sos 钣金工程图的时候呢，发现这个展开图里边是没有折弯线的，这个时候怎么办？首先打开两个按钮，小眼睛这个三角形这个地方点开有一个叫草图显示的， 讲的点上，然后左边呢找到你对应工程图的这个视图特征，点开三角形，再点开这个三角形， 要在下边呢找到你对应的这个钣金件，它的一个平板形式里边的一个折弯线，选择右击给它显示出来，然后这时候你发现折弯线就出来了，但是呢它的折弯注解是没有的，所以呢我们要重新导入，选择完这个实体之后，点击这个视图往下拉， 在这个地方更多视图当中，平板形式点击一下啊，就是我们发现这个图字呢自动展开，包括他的注解也就出来了。好，这个小技巧呢，我们就分享到这。

solidworks 钣金工程图中展开图不显示折弯注视怎么办？第一步，点击小齿轮选项图标，点击文档属性。第二步， 绘图标准中找到钣金勾选，显示钣金折弯注视，点击确定。第三步，重新调入展开图，这样我们就能看到折弯注视了。第四步，将工程图保存为模板，这样就能永久生效了。点击关注收藏，每天带你学习一个 solidworks 小技巧！

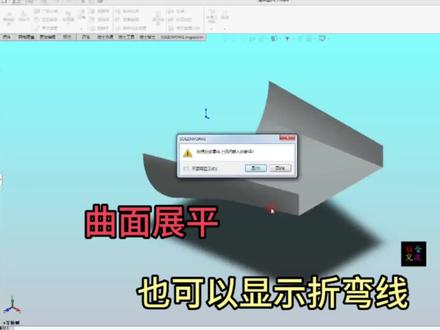

大家好，我是小亮，今天我们来看一下这里一个图啊，这是一位粉丝朋友发到我们群里面说这个图啊，把它给展开， 然后我们看到这个图之后，哎，其实这里有显示啊，曲面，看见没有？既然是曲面的话，我们就不去弄什么转版金了，就不搞的那么复杂了，直接用这里面的有一个曲面展平，看到没有？曲面，这里有个曲面展平啊，直接点这个曲面展平就可以了，然后把它选上。 这个我之前给大家说过这个方法啊，选上之后，然后我们给他给他一个点或者一个平线，是我们就给他一个点吧，给这个点 给他一个点，这里好，你看他就直接展开了，对不对？展开之后呢？然后这位粉丝朋友说啊，展开之后没有折弯线，他需要那个折弯线，那我们就加上去就可以了嘛，这里加这一 条，再加这一条就 ok 了，然后你如果觉得那个精度不够高的话，你还可以把它拉高一点点，我就不拉了，因为我的电脑配置不是特别高，你拉高了会很卡的，你把它拉高点就会稍微准一点点啊，让我们确定就可以了。 然后关于这里一个曲面的一个图，是吧？然后把它展开，再加上带上这个指纹线，我们就很轻松很快就把它给做好了啊，是吧？这个方法是很简单的啊，大家也都非常容易啊，都可以自己试一下啊。好了，关于这里的方法就跟大家分享这里了，谢谢大家，我们下期见。

大家好，我们老陈，嗯，今天呢给大家分享一下，就是说咱们这个 soda work 画的这个钣金啊，呃，就是出工程图的时候，展开图里面没有这个折弯线，也没有折弯柱式啊，呃，这个是怎么一回事啊？给大家演示一下。 呃，我们从这边给他拖过来一个展开图，你看这个展开图里面现在没有这个折弯线，也没有折弯注视啊。嗯，其实这个也是非常简单的啊。 呃，我们点一下这个眼睛，这边有个倒三角点一下，这边有个观月草图，我们点一下，那他这个就出来了啊，然后这个折弯注释呢？我们可以在这个地方有一个属性， 然后这边一个显示钣金中文注数，点一下确定，那他就出来了啊。嗯，那么说如果这样子每次弄的话，这就特别的麻烦 啊，特别的麻烦。呃，那么有没有一劳永逸的办法呢？那当然有的啊，那么就要改这个模板啊。呃，那么我们把这删掉啊，删掉以后我们把这个模板给他改一下啊。呃，我们把这个模板这边给他直接设置一下， 把这个显示钣金乘完注时打上勾，然后把这个观月草图啊给他点亮啊，然后我们这边另存为 工程图模板，比如说我们给它取一个幺幺幺，然后我们保存确定好。呃，那么我们 再次进行这个出工程图啊，呃，然后从零件制作工程图，然后我们点这个幺幺幺，我们刚才设置好的这个啊点一下， 然后把它给它拖进来，那它的这个折弯注视和这个折弯线全部就出来了啊，如果说不想要，我们可以这样右击属性， 嗯，然后这边有个显示钣金转注射给他取消掉。确定啊？嗯，这样就就看着比较整齐了啊？

像这种带圆弧板机如何携带折弯线并带有折弯角度呢？那接下来以这个图为例去讲一下具体的操作。首先在前世基准面上绘制一个如图所示的草图，然后退出草图，点击特征，点击参考结合体选择基准面。 第一参考，我们选择前世记准面，偏移的距离我们给为二百，点击确定，再点击记准面一，点击草图绘制，选择这几条线，转换实体引用之后退出草图，再点击钣金，点击方向折弯。这里边的制造方法要选择成折弯 轮廓的话，我们选择这两个草图，这里边有一个折弯数 n， 这个刻面值的话就是他的折弯数，折弯数我们给为十，我们也可以 给一位五，给的客，面值越多，折弯数越多，他的圆弧度越好。之后这里边搁一个板后给为一点五，半径的话给为一点五，折弯系数给为 k， 因子给为零点五，点击确定。 那像这种圆弧板携带折弯线就绘制好了，我们点击展开看一下效果，这样我们导出 d 叉 f 就可以携带折弯线了， 我们就把它导入到工程图中去做，展开的话就可以携带折弯角度，我们携带折弯线的圆弧钣金就绘制好了。点赞关注主页有更多精彩内容！

转换钣金时一直报错怎么办？大家好，这里是班工拆图，今天班工用这个模型来演示一下，平常我们拆图的时候，模型转换不了，钣金要如何处理？首先我们点击这个模型的底部，点击博士钣金，再点击门板切口，点击短包长，再点击确定， 接着把模型转过来，点击这一面，点击钣金，再点击转换到钣金，设置好参数后，点击确定模型还是一直报错怎么办呢？因为扎线桥没办法识别折弯，所以就会报错，无法展开操作。那么重点来了， 我们要如何操作呢？点击钣金，然后删除掉，点击这个面，选择草图绘制，点击正方形框，选刚刚没办法折弯的扎线桥， 然后我们点击直接编辑里的分割切除零件，选择刚刚框选的，再点击这个面，然后选择孤立它， 再点击这个面，点击钣金，点击插入钣金，打勾确定。最后我们退出公历， 点击直接编辑里的组合框，选这个模型，打勾确定，我们展开就没有任何报错了，把草图隐藏掉，展开后还保留了扎线桥，小伙伴们学会了吗？关注班工，学习更多钣金拆图小技巧！

按住键盘 alt 加 w 坐标标注，右键清空标注。我们来讲一下这个展开图的折弯线坐标标注， 就这样一个尺寸链，我们先把标注清空掉， 然后我们在博士钣金这边有一个命令叫展开图，折弯线标注，然后在设置里面 设置里面展开图，折弯线标注这边，这边是标注的位置，这个标注距离，折弯线距离就是标注尺寸的偏移的空挡，这个是自动调整，这个是实 用尺寸链。我们先演示一下，不勾选尺寸链，他就是常规的标注， 点击展开图，就是这样一个常规的一个尺寸标注，我们清空掉，我们现在勾选尺寸链，勾选了之后呢？点击展开图， ok， 这就是坐标标注，如果说你需要显示 尺寸链的箭头，就把这个选项打勾，这个打勾之后，我们来演示一下， 点击它，点击这个折弯线标注， 这边就有这个箭头了，我们这个功能是自动的， 它是任意方向都可以点击这个命令， 任意方向都可以，水平垂直甚至是倾斜的折弯线都可以标出来。私信回复，获取插件即可免费领取。好，谢谢大家。

大家好，我是新雅的板匠梁老师，今天有位同学发来这个图纸，他说标注的时候这里捕捉不了那条线，还有这条这根线也标不了，没有一个光亮显示的。然后我们这样解决一下，找到转向， 这里有个显示，这地方高亮显示所有图形区域中选中特征的边线，还有图形时区中动态光亮显示这里勾起来确定，那我们在表上点这里，再点这里，这里已经 已经可以捕捉到了， 所以我们总结在这个地方，这里 显示这个地方，这两个地方，然后勾起来就可以捕捉到那个雷王线了。今天视频就到这里，谢谢大家。
