天正cad怎么重设填充图案边界

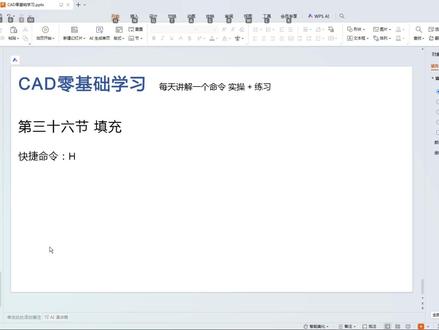

cd 零基础学习，每天讲解一个命令，时差加练习，第三十六节填充跨年命令 h。 首先我们看一下这里一个简单的 s 平面图形啊， 我们需要把这里一个方块，这里这里这个小勾子，这里需要 换上一些颜色来区分这根这个位置，这时候我们就需要用到填充的命令 h， 我 们演示一下啊，输入填 h 命令啊，空格一下 啊，再看一下啊，这是我们这块区域，我们也可以用虚线去把它表示啊，虚线 我们可以在这里选择啊，这里一个样列样列这里啊，我们去用虚线把它显示一下，这里的话是，咦，你需要显示什么样的样式，你就记得去选择啊，我显示一个斜的，斜的啊，靠，定， 这次还会有个颜色提示，这里啊， 我们选择五瓣这里啊，对吧，又白色的。 来这里，这里的话可以赶他的比例，这里一个比例，你的比例越小他就越要密集啊，我们稍微赶大一点，看一下，给他演示一下，我们说中一个零点七，好， 哎，这个时候我们需要添加拾取点啊，我们把这里点一下，点击一下，然后我们是需要这一盼吗？这一个风格，这这里盼，我们点击这个中间的随便这个位置的里面点击一下， 点击之后再空格一下。空格。好，是，这次我们也可以预览，预览一下。好，是啊， 预览一下，我们那按一下空格键退出来，然后点击确定好，这时它就有 一个英语部分的啊，我们需要把它密集一点，我们再空格一下，空，空格的话，也就是说继续你上一个 mini 啊，你上一个 mini 是 什么？我们把这比例改小一点。好的，改一米二五。好，我们再看一下， 再看一下啊，一览一下， 看一下。我们也可以双击这里啊，双击这里 啊，你可以感受一下这里，也可以改它的比例啊，这里， 然后我们再演示另外一种，我们需要就这一个颜色啊，这里 h 密码。好， 我们含的样式，我们，嗯，不用它的样式，我们就直接使用一个颜色，这里就没有样式啊，这个选择，这个没有样式，我们需要把这里填充一个红色的啊，红色的，我们选择颜色的。红色哈，这就我们演示添加数据点啊，这里点击一下 我们的空格，确认一下，你看这里变成红色的了，是吧，如果你想去修改它，也可以修改它的颜色，你看这里 双击了之后来颜色好，蓝色好转，它就变成蓝色的了，我们这里再再演示 solo h 空格键擦一下，再演示一整。好，这时候我们我们把这个样式，这里，啊好， 变成这个样，是吗？好，是吧，我们看一下啊颜色我们也把它改一下绿色。好，我们还是一样的，再点击这里。好，空格一下，我们撤了。 好，这是白色的，不对，改下颜色 这个就变掉了。那我们我们这里再用虚线的，你也看一下 h 空格，这里还要改回来，这里就要改回来 这种 直对这里这点的话是可以改变它的角度啊，以角度多少可以改变你这个斜线这个角度，这里来看一下也是这样子。点进这里 啊，我们把这里颜色改一下，调好颜色确定 我们可以把它，嗯，密集一点，密集一点会，你把这个比例改一下，改个零点一看一下，啊呀，它就比较密集的是吧？比较密完还有一种，它这个 它这个小格子里面这个框它不是封闭式的，它不是封闭的啊，你看一下这个，这时候去填充它，填充它也是这样子添加拾取点啊，你看点击一下，它这个时候是无法确定 b 读的边界的，这这个时候 它它是填充不了的啊，要你想去填充它，这要怎么办呢？我们看一下啊，要搁这里啊， 这里有一个允许允许的间隙，这里一个公差啊，这里是零，我们把它改成一看一下，如果还不行的话，你就把它把它这个单位啊，把这个的数值把它搞大一点就可以了啊， 有些他这里是输进来了，你看不到的，输进来了你就要把这个帮助旁边有个箭头，你就要把它展开啊，这里去改，我现在改成一了，我们看一下，改成一之后我们再看一下啊， 改成一了，我们看一下它就填浅了啊啊，这是可以的，但是它会一个提示它的图案填充边界未闭合啊，它意思就是说你这里没有闭合，是否继续执行？好，我们解 继续填充使区域啊，继续填充，来个空格确认一下，在这里清玉了吧，它就承蒙填通了 也去确认啊，这就是填充的使用啊，具体还有一些很多的小细节方面的，你们自己去看一下啊，这里一个一个的去调试，这里我就不多讲了啊，如果看了还不懂的也可以问， 但是我这里就不多讲了啊，你看这里这些，这就是填充啊。

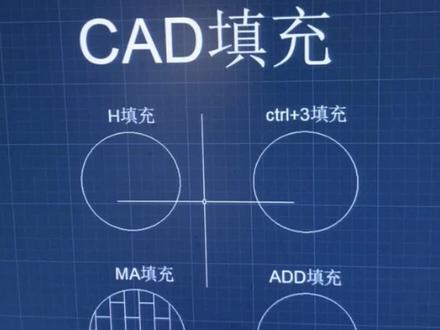

c、 d 的 四种填充方法，第四种你肯定不知道，首先第一种我们输入 h 空格，好在上方呢，找到你想要的图案， 然后再点击下方的这个圆形框线，这样就是填充命令。第二种就是我们的 ctrl 加三，按住键盘上的 ctrl 加三，打开我们的填充样板，任意选择一个图案，比如说这个，我们给它拖动到这个圆形框线里面，好，这就是我们的 ctrl 加三填充。第三种就是我们的特性匹配， 如果说想要把这个填充样式也修改成这个样式的话，我们输入 m a 空格，先选择远对象，再选择目标对象，这样就是一个特性匹配。第四种是模仿功能，输入 a、 d、 d 空格， 先选择你要模仿的样式，点击它，然后再点击我们圆形的内部空间空格，确定就好了，这个比例我们可以双击这个填充样式，在上方比例这里我们给它改成合适的大小，比如说五十回车，这就是我们填充的四种方法，你都学会了没？ 如果说屏幕前的你也想要系统的学习 c 软件，可以来看一下我的这本凹凸 cd 二零二四，从入门到精通的书籍，里面包含了大量的综合实战，首先从新手的操作手法开始讲解，再到二维的平面绘图，高级修改命令，文字表格尺寸标注，以及后方的三维绘图命令， 整本书籍都是这样，文字加上图片的形式，一步一图，观看起来非常方便。如果说你觉得白纸黑字看的比较枯燥的话，在章节侧方还有二维码，扫描二维码可以观看到对应的视频课，点击左下角的小黄车，就可以把它带回家学习使用起来了。

假如 cd 填充有段位，最后一种只有大神才知道。第一种，第一种， h 填充，输入快捷键 h 空格，在弹出的这个界面里找到适合自己的样式，点击确定角度和比例，也可以调整，调整完之后点开添加，拾取点 前方的这个加号，放在物体里面填充就完成了。第二种， ctrl 加三填充，按住键盘上的 ctrl 加三，在弹出的界面里找到合适的图案，按住左键不松手，直接拖在里面填充完毕，若大小不合适，可单机图形 进行更改。第三种， m a 填充，比如说我想要这种填充，变成这种填充，我们直接输入 m a 空格，点击上面的图文，再单机要填充的图文，完成。最后一种， a d d 填充， 输入快捷键 a d d 空格，单机一个款式，然后鼠标放在要填充的物体里面，加空格，直接填充完成，你学会了吗？

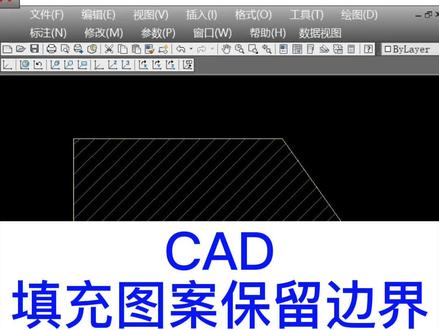

我们在做图的时候有没有遇到这样的问题？当我们把填充图案删除时，边框也一块跟着删除了，那是因为我们把填充图案和边框进行了关联，该如何解决呢？我们输入快捷 h 空格，打开图案填充对话框， 我们点击右下角的三角箭头，我们找到边界保留这一块，勾选保留边界，然后我们重新填充图案，这样我们在删除填充图案时，边框就保留下来了，你学会了吗？

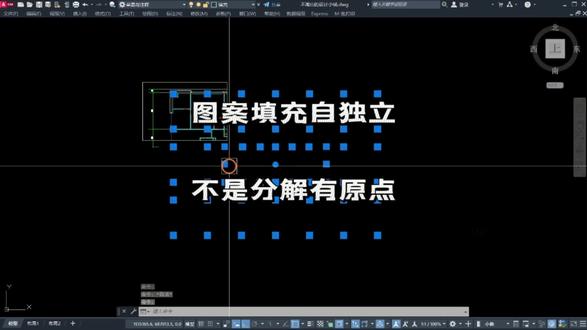

弱水三千，只取一瓢，我那哈有那么多房间，只需要画其中几个，如何快速地将它的柱子分出来呢？ 如果常用方法，比如说 y 空格这里方框删除，删除框外框选自己需要的。 虽然现在我的图形已经被框出来了，但还有这么多的填充，没有办法自动删除怎么办？不可能这样一个一个删吧，太慢。 看我的。先选择填充图案 h e 空格，打开图案填充编辑， 找到这里的独立填充图案，勾选它，确定，再选择它。看现在所有的填充图案都有它自己独立的填充圆点， 完全可以独立删除。再来 y 空格方框删除删除框外 呐，干干净净填充全部删掉。注意，这一步操作尽量另存为哦，因为它是不可逆的，需要 cad 一 对一指导的，可以联系我点个推荐吧。

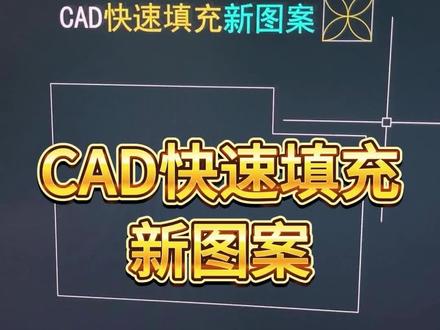

cd 快 速填充新图案，新画好的图案要快速填充到这个空间内，如何实现呢？我们框选图形，在鼠标垫上找到块的快捷键 b， 输入 b 空格，给块一个名称，一二三，点击拾取点，拾取块的基点，确定创建图块成功，再找到超级填充的快捷键 s u p， 我们输入 s u p 空格，点击这个英文，选择这个图形空格，确认鼠标移动到要填充的区域，点击鼠标左键再次空格， 这样就完成了超级填充。如果常用的 cd 快 捷键你还记不住，我推荐你使用这款 cd 二维加三维的快捷键鼠标垫，它包含了绘图修改、 标注功能、三维建模以及图层矢图等。常用的 cd 快 捷键一百四十个，并且快捷键后方还有图标，我把它放在视频左下角的小黄车里，你可以点击把它带回去。

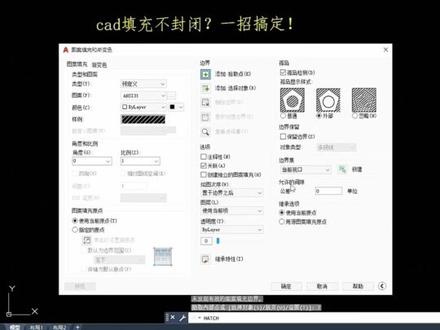

cad 填充的时候轮廓线没有封闭，无法填充怎么办？这个视频教会你一招搞定 绘图区。这个矩形上面有个缺口，我们看正常情况下能不能进行填充。输入填充快捷键 h， 拾取矩形框内的任意一点，这时弹出报警信号 提示无法确定闭合的边界，边界对象之间可能存在间隔，或者是边界对象可能位于显示区域之外， 此时我们点击关闭，在命令栏右边点击这个设置，弹出图像填充和渐变色。这个对话框右边允许间隙， 这个公差他给的是零就是零间隙。我们要先确定一下这个缝隙是有多大的，我们先量一下 这个缝隙。二点三，我们公差一定要大于我们这个间隙，我们输入三确定，再拾取框内的任意一点，继续填充，那么这个矩形就可以正常填充了。你学会了吗？点赞、收藏加关注，每天分享 c、 a、 d 技巧！

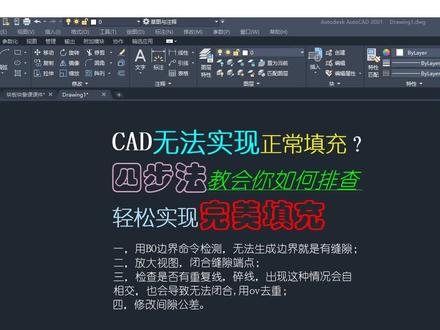

cad 填充时总失败？别担心，四步法教会你如何排查，轻松实现完美填充！当我们对图形进行填充时，输入 h， 选择拾取点，有时会出现这样子的红色小圈圈，提醒我们有边界是没有填充好的， 那么我们先按照要求将图形闭合，输入 f 空格，然后输入零，快速闭合，再将其填充，这样就可以了。 很多时候填充不了，也没有出现提示框，那么我们先输入 b o 空格，用边界来对它进行检测，这时提示我们边界没有完全闭合，那么我们就需要排查闭合边界再填充就可以了。有时候我们也需要去检查是否有重复的线碎线， 因为出现这种情况会让图形自相交，也会导致无法闭合。这时我们可以先用 ov 去重， 再对图形进行填充。如果经过上面三步排查还不能填充，那就放大招了。输入 h 空格，选择拾取点以后， 我们把间隙公差修改一下再填充就可以了。间隙公差就是我们允许 cad 忽略微小间隙，自动闭合边界，这个值可别设太大，不然不该闭合的地方也给你乱填。 cad 填充闭坑技巧，点赞收藏，绘图少走弯路！想学习更多 cad 小 技巧，关注我就够了！

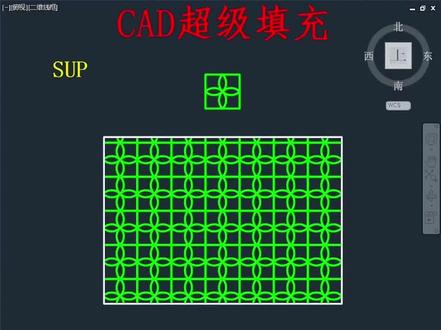

cad 超级填充让你把这个图案填充到图形里边，你可千万不要再一个一个去复制了，太慢了。直接选中图案，输入块，命令 b 空格创建块，点击确定， 然后直接输入 s u p 空格，点击最长的这一个，然后再选择图案空格，再点击你要填充的部位空格确认，直接填充完成，是不是方便又快捷呢？

如何快速创建填充图案的边界？那大家来看这个是一个填充好的填充样式，对不对？我们把这个填充图案给他单独复制出来，复制出来之后我们发现他是没有边界的，那如何快速来创建呢？我们直接输入快捷键 h e 空格， 然后点一下这个填充图案，然后这边就会弹出来这个图案填充的边景，然后这边有一个重新创建边界，然后我们点击一下，然后空格两下， 然后确定一下大家看到没，然后这个的填充图案的边界就创建好了。那这个时候如果你想要用房间来计算面积的话，我们就直接可以查询面积，然后点住这个边界，然后面积就出来了。那今天的知识点大家学会了吗？

全部填充一次填充， 这里填充要是出错了，到时候炸开重新填一下啊。 填充 也可以不炸开，我们分批次填充， 先把图层设置。对啊， 单独填一下， 然后砖墙填充一下。砖墙的填充样式，普通砖啊， 这里也有一个窗台，跟这个一样，窗台梁这边要加一下，窗台梁 快速填充下。 嗯，然后我们开始标楼梯尺寸了， 一层的层高三米六，二层三四一二三四五啊， 然后复制一个，然后这个是标这个楼梯梯段的高度，从这个正负零到这里标高， 然后这个标高也要加一下 啊，这边标高也要加一下啊， 标高检查。嗯，全部改一下， 一二三四 格式，刷刷一下 移动啊，然后把我们半载休息平台的 尺寸多少个踏步啊？标一下。我们一个踏步是一百五，一米八的话就是十二个踏步啊，一百五乘以十二等于一米八，计算机看一下啊，一百五乘以十二，一米八 这个数字这样复制进来，这个是一百五乘以十个踏步是等于， 然后镜像一整一个尺寸过去， 这有个室外室外字挡住了，就整理一下啊。室外这是一层 e f， 标记是二 f， 三 f 四 f 固定 复制到右边。嗯，然后这边我们也可以给它加个尺寸， 这里也可以加个尺寸啊， 这个地方是电梯机坑， 然后把我们的轴号加上啊，轴号 轴号加上， 然后切断尺寸，加上 这段尺寸这一段，这一段是从这里开始算， 两百六乘以这段二三四零 乘以九，这段是一样一样，一样一样，我们就不标了，然后顶层的 栏杆扶手高度标一下，标准层灯标一下。嗯，那这样我们这个楼梯也会用字母啊， a 杠 a 抛面图，楼梯间 a 杠 a， 后面图就画好了，然后接着就是套图框，就跟我们原先一样啊，图框套起来就可以了， 因为它是一比五十的图啊，我们这个是一比一百的，我们要重新套个一比五十的图框加入图框，我们还是用 a 三，这里选择一比五十插入图框。 那我们外图框大小就这么大啊，然后用公司的图框套进去， 放大缩小， a l 对 齐缩放好。 所以今天的内容就到这里，点赞关注，下节课继续干货！想学什么？评论区留言，我们下期见！

大家好，我是猴哥。今天我们来学习当我们那个填充图案不能编辑的时候怎么来解决？来看问题，就是我们填充了一个图案，比如说我们不想用这个图案了，我们想填充别的，我们肯定会双击，但是他不出来那个编辑页面了，现在怎么把它调出来？ 好，我们点工具，工具下面往下拉，把有一个自定义，自定义，然后点界面，然后自定义这边有一个双击动作，点加加号，点一下， 点加号，点一下出来一个图案填充点，点击一下，在这个命令列表里面输，输入编辑 图，按填充会出来一个这个，然后我们鼠标左键点击别动啊，别动，直接拉到这个图案填充这个地方，然后松手， 好了，他就在下面了，然后点击确定， ok， 好， 现在我们来双击这个图案填充，看就出来了，我们把它换一个填充就行。学会了吗？ cad 我 只讲干货，关注我，学习更多 cad 知识，拜拜。

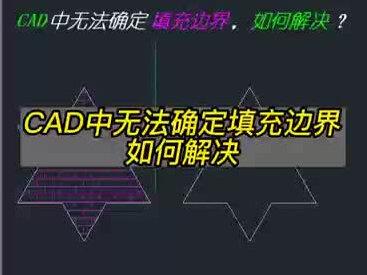

这节课我们来看一下 cd 中无法确定填充边界如何解决。首先输入 h 确定，打开填充图案面板，找到添加时序点，点击时取填充区域。在这个时候我们会发现填充边界线并没有闭合， 那么在这里怎么解决呢？我们只需要修改一个设置， esc， 返回填充电板，找到右下角的更多选项， 然后在里边有一个允许的间隙，默认公插值为零，也就说我们填充的区域必须为封闭区域，那我们在这里把它修改为五，重新拾取。 在这个时候他会弹出一个对话框，图案填充边界微闭合，希望执行怎么操作？我们选择继续填充此区， 鼠标右键点击预览确定。那这样就可以填充好，大家学会了吗？

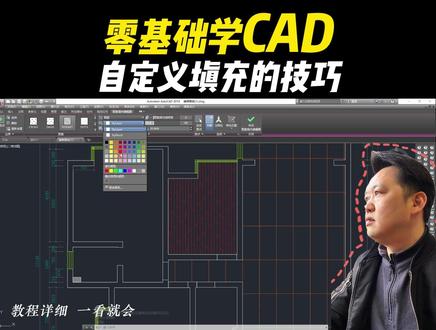

cad 每日一练自定义填充是怎么用的？好，我们来练习一下这个自定义填充，在我们画施工图的过程中，它是用来做这种地面铺装图的。首先输入命令 h 空格， 输入 t 空格，那我们来到这个图案填充的这个面板，首先把类型和图案这里改成用户定义，用户定义下方，这里呢， 把这里改成啊，双向勾打起来。我们现在填充的间距呢，我们可以输入七百五，比如说现在我们就贴七百五乘以一米五的砖，那我们这里输入七百五就可以了。指定一个圆点，就是我们的起步点，再点击拾取点，选中你要填充的这个区域， 你看它就填充好了。回车空格，这样呢，我们看到它是一个方格子，还不是我们想要的这种长方形，那选中它 x 空格，把它给拆分掉，选中这些线条给它删掉，选中一空格，空格，把它删掉，空格，空格， 那这样呢，我们就把这个地方给铺装好了啊，如果颜色这些感觉分不出来的话，你就可以去啊，怎么选中它，把这个颜色调一下，改一下，改成一个你喜欢的颜色啊，这样让他有一个明显的标识啊，这里还有漏了两条， 来刷上格式刷就行了。这边呢，卧室里面我们贴上木地板， h 空格， t 空格，我们去选一个木地板的一个图案， 那这里把用户定义改成预定义，预定义里面有很多种款式，那这里有很多图案我们看不到，那我们可以点击后面的这三个点到里面去选择， 比如说我们现在用这款确定，其他的都不用去调啊，指定圆点这些啊，随便指定一个吧，也可以不用指定都可以啊，添加实际点，选中这个区域，你要填在这个房间区域 回空格键确定，空格键确定之后，我们现在看到他是一片白，看不见啊，那这就是一个比例上的问题，那我们选中这个区域之后，到上方功能区去调整一下，比如我们调整到二十回测， 这样就能看得到这个线条，但是他的这个方向不对，那我们在角度这里输入一个九十度，这样我们的这个填充就已经填好了啊，同样你也可以去选中它，给它修改一下颜色啊，你喜欢用什么颜色去标识都可以啊。 ok， 这样就是用自定义填充。怎么去做我们的装修地面铺装图的方法。

填充那个图形，它是没有边界，那根据这个图案填充的图形把这个边界给自动伸出来，其实有一个很小命令啊，在 c a d 里面，我们输这个 a c h a 里面，你看它自动弹出来有个这个东西叫做 h a t c h d i t。 啊，我们点这个东西，然后根据命令选择图案填充对象啊，我们选一下这个填充对象，然后这里啊有一个叫做重新创建边界的啊，这么一个东西，我们可以点击这个多段线， 然后是否关联啊？关关不关联的无所谓，好，确定。然后现在我们再把这个填图案填充删掉，我们就可以看到这个多段线就是这个图案填充的这个边界就已经生成了。那么好，今天的你学会了吗？
