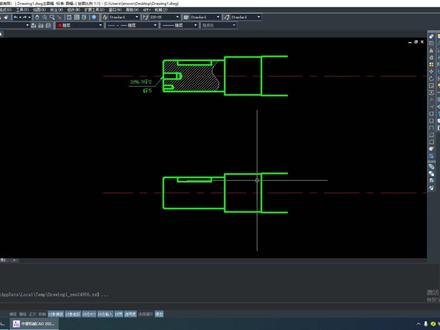

cad画孔方法和技巧

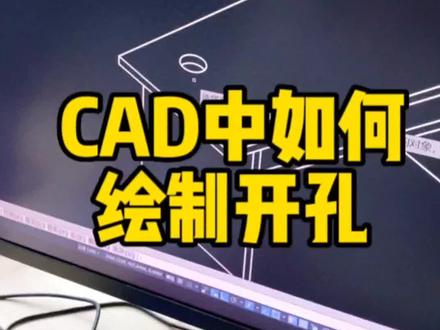

老师，老师，怎么了？就是我，我这个桌子画好了，然后想在上面开个口，然后怎么画呀？嗯，这个很简单，我们需要用到椭圆的指令，首先椭圆的指令呢，你在这里看一下，是我们的 e l 哦，来，你输入 e l e l 空格，然后呢在轴侧图里面，我们需要用到等轴侧圆 i i 空格来，点击一点，找到一个合适位置。 对，然后呢按 f 切换方向，再按一下。好，接下来给他一个合适的大小就可以了，你点击一点， ok， 然后我们再用到一个修改工具里面的复制 co， 你输入 co 空格，好，点击这里的圆心，然后数值向下来，按一下 f， 对，数值向下，给他个距离。 好，空格结束，然后再把外面这里多余的我们把它修剪掉。修剪呢，咱们用到一个修剪的纸，是在这里填空格两次。 对，这个还挺简单的， 如果说就是我这些快捷键太多了，记不住怎么办呀？嗯，记不住的话，这张鼠标垫你可以把它带回家里面呢，有老师整理的 cad 里面这个常用的一百四十个快捷键，你可以看到，不管是我们画图啊，改图，修改，标注，还有咱们的三维建模，这里全部都有，而且呢还有对应的图标，全部都打印在上面。这张鼠标垫呢，我就把它放在视频左下角的小黄车里，你点击就可以带回家。

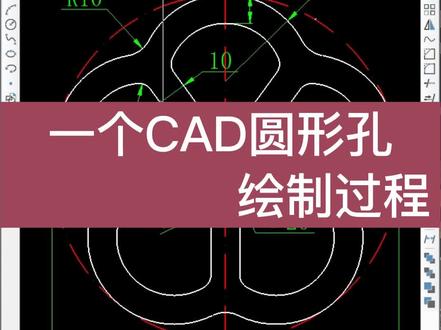

我们用 cad 梦想画图呢，来绘制一下这个图形，这个图形我们首先想到的就是使用正列命令，当然我们可以先画它的一个辅助线，使用直线命令 l 先画一条水平的一个辅助线，然后再画一条垂直的辅助线，好给他修改一下。 哦，我们再看外面这一个辅助的圆，圆的话，他的一个直径为一百二，所以说我们可以给他画指定圆心， 输入 d 直径一百二，也给他修改为一个辅助线。好，辅助线画完之后，我们再画这一个半径为三十的圆，半径为三十的话，他的圆 在这里，好，我们这里辅助圆半径为六十，所以说我们可以先画一个半径为三十的圆，那么圆与这里的这个雕交点就是他的一个圆心，再画一个半径三十的圆，好，这个圆我们找到之后， 我们是不是就需要将这个圆给他进行正列，正列多少呢？一二三四五， 我们输入 a r 空格， a r a y 空格，选择环形针列对向为这一个圆，空格，中心点为我们这个 大圆的圆心，项目总数为五。好，我们可以先点击预览，预览之后我们没有问题的话，直接按 空格键确定，确定好之后，如果说我们再进行这两个蹲的话，他就很复杂了，所以我们可以给他先进行一部分的一个分列出来，我们先把这个圆角 f r 半径为十，这里一个圆角，这里再倒一个圆角，然后我们再进行一个修剪 好，修剪之后我们删除我们不需要的，只保留这样的一个部分，选中它，再次使用这一列命令， 还是选择对象圆心还是为辅助圆的一个圆心项目，总数和角度不变，点击预览空格。那么这样我们的一个外 面的这一圈我们就绘制出来了，我们先可以先把中间这两个小圆给它画出来，一个直径为二十，一个直径为三十，我们输入 c， 指定圆心，输入 d， 直径二十，还有一个 d 直径三十，好，我们再画一条斜线 l， 从这个圆心连接到这一个圆心，好，再将这一条斜线给它偏移五个单位， 好，将这个圆弧向下偏移十个单位，再次选中这条线 m i 给它进向， 好，删除这一个对象，好，这里我们就可以进行一个倒圆角了，这里半径为五，我们输入 f r， 半径为五， 这里也是一样的 半径为五， 我们直接给他镜像过去 i， 再给它延伸好，修剪，删除好。下面的话还有一个半径为三的一个圆角，尾数 f， 而半径为三，选中这个这个圆， 好，这边也是一样的 f r 半径为三， 然后再次选中 这个对象，进行 a r a y 空格，圆心点还是为辅助圆的一个圆心，角度为五，总数为五，角度为三百六，预览空格， 下面我们没有选中这个，删除掉下面这两个对象， a r a b 空空。选择对象圆心，项目总是为五，角度为三百六，点击预览空空，好，那么这个图形我们就绘制出来了。

前段时间我录了一期 cad 的视频，讲 cad 中绘制长圆孔的四种方法，完了，有网友留言问我，鞋的长圆孔应该怎么绘制呢？我总结了两个思路， 第一个思路就是先画水平的长圆孔，然后给他旋转角度。第二种是直接画带角度的斜线，完了通过偏移最后绘制圆角。接下来我们演示一下。 第一种，输入矩形快捷键 l e c 圆角五毫米，绘图去任意指定一点，输入长度 三十，太保健宽度十，输入旋转的快捷键，命令 ro， 选择对象，指定基点，指定旋转角度三十度。第二种情况，绘制直线 l 屏幕区，任意点击一点，捕捉三十 度的脊柱，对中线输入距离二十，选择 o 偏移偏移距离十，选择这条直线。向上偏移时导圆角，命令 f 指定半径为五毫米，选择第一条直线，选择第二条直线，选择第一条直线，选择第二条直线。 那么两种绘制斜的长圆孔的方法就演示完了，同学你学会了吗？学会记得点赞评论加关注，支持一下！

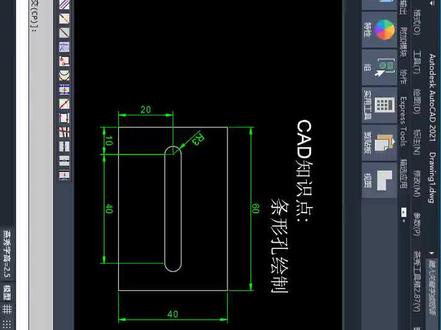

各位好，我是阿华，之前有个视频是专门说了啊条形孔的绘制方法， 但是那一种方法只是说了一种啊，今天我会把啊条形孔的几种绘制方法都说一说。好了，我们现在来画第一种方法，先把这个矩形拉过来，第一种 方法它是一个入门级的，就是说比较简单的。第一个是入门 级的方法，入门级的方法其实我们就是通过画线画圆啊，画线画圆，我们输入二楼啊，二楼之后这个位置我们可以给他一个 t， 因为他是居中的吗？那我们过来这边是十，上边这个距离就是三啊往上啊，出现这个位置之后，我们给他 f 八做一个啊正焦模式啊，打开，接着我们画距离为四十。 好了，画好这根线之后，我们给他进行一个复制啊，复制四十，错了错了错了 错了，这里不是事实。哎呀，这个位置我们输入是六啊，搞错了啊，不好意思啊，输入六的之后，我们给他画圆，两点画圆这样子，这 入门级的就是说刚开始接触这些命令啊，一般就会这样子画啊，就算你不不要两点画，然后你用画弧这样子也可以，这是第一种入门级的啊。 第二种，如果你对命令开始慢慢有深入了，那我们可以用到什么呢？这个是第二种方法，用用多线，多线画法，写错字了，哎， 多线画法，如果用多线画法的情况下，我们要先给他的格式修改一下把多线样式啊，我这里已经修改过了啊，这个是把外弧的起点端点都勾上之后，我们就是这样子啊，确认确认，我们把多线调出来 m l 啊， 他这里的模式啊，我们要修改一下模式，对正的模式我们要修改成啊无的第二个比例，比例是这个啊，数错了，比例是这个 二十，我们要改成为六啊，因为他的两线距离为六。好，修改好之后，我们现在可以给他画，那他这个位置是呃十的距离，我们也是 pk 给他捕捉一下啊，在这个位置点选过来是十， 确认好这个位置的空格啊，给他的横横向距离是四十。好，这样子是多线的画法啊，还有现在还有第三种啊，这个叫做啊， 这种矩形画法好，矩形画法是 画呢，矩形画法其实跟呃自多线画法有点相似啊，我们先把矩形命令敲出来啊，二，一击空格之后，在这个位置我们不要点，选第一个定位点之前我们要给他选的是 f f 圆角，他这里了，圆角是二楼为三，是我们直接输入二楼三啊，确定之后，那我们现在可以去选他第一个点，但是第一个点我们要通过计算啊，因为他这个位置是二十啊，这里是十， 但实际上我们要算的是圆角的这个位置啊，这个位置悬空的这个位置啊，也就是说跟这个圆弧先切的一个焦点啊，横向和纵向的先切的一个焦点。那这样子我们要怎么算？那这边的距离是二十，他要减去三，就是十七，这边是十，他要减去七， 他这里是呃，减去三四七。好了，那这样子我们要定位啊， tk 给他定位一下啊，这样子下来这里是十七，横向这里是七， 定到这个位置后确认，我们再给他以尺寸的大小来画出来，输入低好了，他这个的长度， 他是这里是四十，实际上这里应该要加上两边的二楼啊，这里应该是四十。六啊，那高度这里是六啊，这个高度是六啊，因为他二楼为三，我们要输入六 好，梳好之后我们要注意他这个方向啊，我们要选好这个方向。好了，这样子就是一个矩形的画法啊，矩形的画法，接着我们最后一种啊，最后一种就是一个啊， 这是一个倒圆角画法， 倒圆角放话他的那个这个画的方法跟前面的入门级有点相似啊，也是这样的画线啊。 l 我们点 tk 啊，追踪一下，从这个位置过来是十啊，往上面走是三，好定下来之后，我们画这个水平线全都为四十， 是吧，接着我们给他做一个复制啊，距离还是六啊，好了，倒圆角我们就输 f， 不管他圆角是多大，直接给他倒好，那这样子 也是可以画这个条形孔的啊，直接我们输标注一下的距离，看一下每一种方法做出来的尺寸是不是 都一样的。这个是事实， 都标一标啊，只是标那个条形孔的大小，因为这个外面的矩形我们都是复制出来的，我们都不用去标他这个，还有这这里标一下， 这边还差一个， 这个他是，他是条形孔，标不了二楼是吧？标不了二楼，其实不是，他是标的 道的，只是说有一边他有可能选不中啊，这个也可以的。好，那条形孔的四种方法 你们都学会了吗？如果学会了啊，可以在评论区给我留一下言，或者是你有第五种或者第六种的啊，条形孔画法也请在评论区给我留言啊，让我也学习学习。好了，今天的这个视频到这里了，我们下一个视频再见。

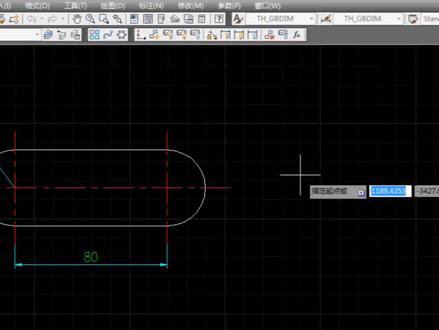

大家好，大家知道如何能一下画出个完整的腰型孔吗？今天来教大家这个操作，点赞收藏加关注，以免过后找不到。 我们在菜单栏找到格式选项，然后选择里面的多线样式，跳出的对话框选新建任意输入名称，这里输入一二三点继续在跳出的对话框里选中外弧选项，点确定， 选择至为当前点确定。输入快捷键 ml 空格，再输入 s 空格，这里输入圆弧直径四十空格，点击起点，拖动鼠标输入长度八十空格。两次腰型孔就画完了，大家学会了吗？关注我，下期分享更多技巧！

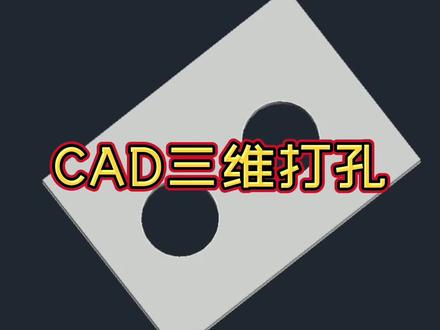

cad 三维打孔首先我们得到一个三维的物体，我们输入 c， 在三维物体的表面随意画两个圆形，然后我们点击按住并拖动的按钮，选择第一个圆形，然后输入 m， 选择第二个圆形，决定向下拖转，那么现在空洞就打好了，怎么样，你学会了吗？
