NX如何缩放装配体

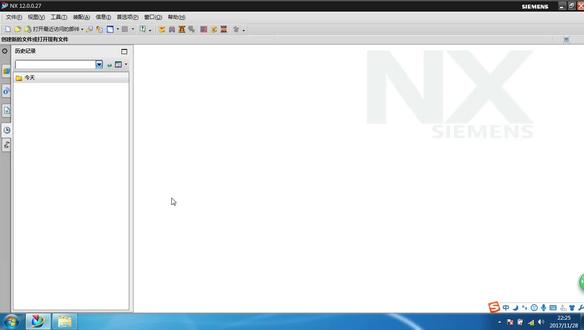

大家晚上好，我是善良的伴郎子，请保护知识产权，支持正版，遵守法律法规。本视频仅限个人学习交流使用，请勿他用。如有雷同实属巧合，本视频的所有一切善良的伴郎子具有尊重理事权啊。希望大家长按点赞键三秒以上咱们接着继续啊 啊，咱们前面把那个加厚就是相当于偏置吗？是吧？偏置的加厚，学习一下。咱们这块讲缩放题，缩放题其实就跟名字一样很简单啊，他就是缩放实体或者片体啊，他这啊也是在菜单插入缩放和偏置偏置和缩放的缩放体啊， 他这个就是说，呃，根据一个点，然后根据比例因子然后进均匀缩放，他有均匀缩放，看看有均匀缩放不。不轴对称缩放还有不均匀啊，你看轴对称的， 你轴心这样进行缩放啊，你看这是点根据点在一起缩放，轴看这方向不变啊，这是轴对称的，然后这个是不均匀的啊，看到不均匀他你可以 sy 轴都可以发。缩放啊， 咱们举例啊咱们举例啊，然后看啊，我这画了个圆啊，就是呃做了个圆做对比啊，这个好，缩放的时候大家就能看出来啊，因为我的是长宽都是一百啊，这个直径是两百啊直径是两百啊，然后咱们插入 录了没啊？录了咱们插入啊，偏执缩放偏执缩放缩放题啊，咱们进来就缩放题， 然后均匀的啊，咱们点击这个啊，点击实体啊，均匀的看到没有？均匀的，你看他这个均匀比例因子你可以调也可以拉的。你看到没有看到没有， 他会默认一原点的啊，看默认原点看到没有，是不是这就是比例因子的均匀的啊，均匀的你可以缩放啊，然后还有就是这边有轴对称啊，你看轴对称的时候啊，你看他是沿轴方向， 他可以的，就相当于分两个变量啊，沿轴方向变量啊，他可以缩放比例，然后还有其他方向其他方向是一体的啊，一体的缩缩变啊，他这相当于就是用啊均匀，呃咱们看啊咱们看啊， 看到没有，就是他沿轴轴对上呢，就是沿轴有个有个均匀变量啊，均匀变量他默认的，到时你可以单独再调，不均匀的话这就是 xy 他所有变量 x y 变量啊， x y 方向 z 方向啊， z 方向，呃。 x y y 方向 z 方向啊。均匀，呃都可以调节啊都可以调节啊。这个主要是你看啊均匀 均匀变化的话就是三个变量一起啊，就是相当于一个变量一样均匀变化。轴变称的话是在轴方向上面有一个变量变音子深哈的按两个 按两个变量进行，呃一起变量啊，一起变换啊，然后不均匀的话就是 s 脉轴三个方向缩放。硬词一起缩放啊，你看他这个第第一也可以啊，各方向均匀缩放一起的啊。轴速方向你看 以指定轴为中心，按两个不同缩放因子分别沿着其他沿着两个其他方向对称的缩放啊，对吧？均匀缩放就是 s y z 方向不不缩放啊，其实这个难倒是不难，他就是说你要理解，你要理解 这个，但是啊嗯，我我只能说是什么这个缩放你一定要记着啊，这个简单缩放还是可以 对于复杂特征尤其是一些拐角啊，倒角啊， 你这个方向缩放的话，他会失真啊失真。我们一般情况下你解缩放比例不是太大的话，特征里面内部特征或者细节他的比大于缩放量的话大于缩放，你缩放一个适当比例的话还是可以的，但是你如果， 如果你就是里面的特征小于缩放量啊，小于缩放量的话，他一缩放就会被缩缩就会被特征就会消失啊，特征就会消失的啊。你看啊，咱打个比例吧，打个举举例啊，你看啊，如果我倒个脚插入 好到家还没讲呢，我先跟你说说一下吧，谢谢大家 啊。我倒十个毫米，你看十个毫米， 你看你看，我这是编导员对吧？咱上个餐啊上个餐， 对吧？上上个餐，上餐啊，上个餐之后啊 啊，沙三，嗯，然后咱们插入，呃，缩发， 然后缩放题啊，咱们选这个选均匀缩放吧啊均匀缩放，你看我们缩小缩小，缩小 还可以的啊，可以的，特征也跟着一起缩小啊，这相当于是 我刚才我说刚才说的。就不，我记得他这双方能能把特征缩没的啊，有有一部分会缩没的，他这就相当于缩整体缩小啊，均缩小。哎，我记得有一个，咱们看一下，看一下看一下啊，不碍事的不碍事的， 看到没有？ 是不是？这本来是倒脚的吧，咱三个方向倒脚对不对？ 你看我们是倒是不是没了？特征是不是有个特征没了 也不算没了吧，这个特征是这道角和这道角，特征是不是变了，对不对？大特大特特，特征原来是什么？你看原来，说一下 看到没有，原来是 s y 方向，对这三个倒角是吧？刚是不是特征是不是变了？就是特征变形吗？我们有时严重的会会没了啊，会没了， 均匀的肯定好，可能好一点，不均匀的影响你很明显的啊很明显的， 你看 看特征是不是被拉拉变形了， 是不是？是不是被拉变形了，对不对？ syz 对 syz 对的话 你就是这你看你看是吧，这这个面找角啊，就相当于这个面， 那就这个面，这个面应该是对应的那个一个倒角，然后这么对应这么对应是吧？彻底变形了是不是？就是就是这个意思啊，他就是 有时候特定会变形，甚至有时是没有没有啊，我这举着例子给大家看一下看一下啊，其实大家多注意点啊。这个呃你简单缩放一下可以啊，不印象啊，但是如果是呃均有比例缩放的话还稍微好一点，但是大家要记得啊， 小飞机好造，但是小呃小飞机造大飞机。像苏联就说过按照一比十的比例放大啊， 小一比呃一比一比十的比例放大放大进行大飞机造啊，空间你想想小飞机就能飞，大飞机直接造出来，一飞直接解体啊，就是这种区别，有些东西实际不是说你按比例缩放就能成功的啊， 就这个情况。好，今天视频就到这里头啊，非常感谢大家观看啊，欢迎大家在评论区或者私信与我学习交流，大家共同提高啊。希望大 能给我点个赞啊，长按点，长按点赞键三秒以上能够推荐给更多的朋友啊，也希望大家加个关注视呃，视频创作不易，希望大家。呃，希望大家多多支持啊，后期视频精彩继续啊，非常非常感谢大家啊，非常非常感谢大家了。

这一讲介绍一些基本的操作方法。按住鼠标滚轮拖动时，可以旋转模型，调整视角。 按住 shift 键，再按住鼠标滚轮拖动时，可以移动模型，上下滑动鼠标滚轮可以缩放模型。按住 control 键，然后按住鼠标滚轮上下拖动时，也可以缩放模型。 双击鼠标左键，可使模型居中，并且缩放至适合屏幕大小。 按 f 八键，可将工作视图定向至最近的正交视图。 如果你不习惯默认的缩放方向，例如你想在鼠标滚轮向上滑动时，模型 缩小，反之放大，就可以依次点击文件。使用工具，用户默认设置基本环境，试图操作鼠标滚轮滚动方向来设置。 此外，保存的快捷键是 ctrl 加 s， 请务必养成随手保存的习惯。

三十秒教会你零件装配体整体放大缩小。大家好，当我们想要进行一个模型的实物展示，但是零件或者装配体的尺寸太小，我们该怎么办呢？如果说重新建模会比较麻烦， 这里我们可以找到插入下面的特征，找到缩放比例，可以将所有的题选中，这里比例缩放点可以选择圆点， 比例因子我们可以给上二，这样我们点击确定，可以发现整体的模型会进行一个放大，这样我们就能够得到一个比较精准尺寸的模型实物展示。今天分享的小技巧就到此为止。

好，缩放题，咱们以前在做模的时候都知道成一个缩水，成缩水是不是那个成缩水在软件里面是怎么体现呢？它是使用的是插入下面的这个缩放 啊，就说话，说话，你比如说是金云的，像这个一点零零五是什么材料的手表， 一般的情况下 a、 b、 s 都是一千三千五的。对啊， 好，你选择这个尸体对不对？然后再来指定点，这个点我可以不用指定他的，他这个指定点主要是说是相对于这个位置，比如说你点到这里，他就以图他的，以图这个地方为基点，然后呢向这边放大，你放大了或者放大或者是缩小 啊，都可以的来去，对不对？就是相对于说这个位置来去做的啊，然后你选择他之后，然后应用啊，咱们先不要操作这个， 把这个磁铁引上。好，我们先呢先来测量一下它这个这个大小，测量它的长度二百， 把它记一下，因为你缩放你肯定要知道它的一个什么， 它的一个尺寸吧？是幺幺八，对不对？好，那这个时候我们再来使用这个插入下面的 电子缩放，那然后说我们这里选到这个里面，对吧？然后点击零零零。好，这个时候我们再来 看到了就是已经变了，对不对？好，还有一种方法，就是说如果说在模具设计的过程中啊，别人给你的产品已经成，已经成过缩水了，他需要把这个产品，比如说现在原产品是一百的， 那我现在呢是成果受损的是一百零五的，那如果说有了这个一百零五， 那怎么再去变这个？变成一百也是要用到这个缩水率， 这个缩水率哈，你要一定要知道他之前所用的这个缩水率是多少好，比如说这里我们再来使用这个插入这个转移缩放，我们先跟他 这个时候要记住一点零零五一除以一点零零五，好，然后点击应用，这个时候呢我们再来去分析 是不是那个缩水力，一定要记住，一定要知道的很准确，如果说你的缩水力错了，那都没有办法给他还原的啊，没有一次还原， 这里还有一个缩放点，缩放点里面他还有下了菜单，一般的情况下我们用的是均匀，这个是足对称，足对称是什么呢？你可以选择这个实体，然后相对于某一个足呢来去拉伸 来去，比如说我们这个时候呢，绕着的话是你可以选择是人轴，对吧？然后指定他的通过点，通过点你可以选择这个上面来去，然后点击确定那这个沿轴的方向，比如说给他个是四五，其他方向是一，然后预览看一下这个轴方向是不是， 对吧？这样子拉成了一个扁的啊，一个字体。 there， 包括这个常规的，常规的是什么？常规的你可以对 x 的 y 方向同时给他啊，来去拉 给他不同的这个方向的啊，这个尺寸啊，选到这里啊，你比如说这里是啊一吧，还是给他一，这个是二， 这个呢是零点五，零点五就是什么就缩小了，然后选择他的一个坐标，坐标你可以放到大概放到他的中间，这样他就相对于这个这个中间的这个部分来去，我们这里在预安排，是吧？ 这个就是说他可以啊，三个方向都可以来去做这个。好，这个呢？就是关于收放器。

老师老师怎么了？我想把这个装配体文件等比例缩放，需要怎么做？那你肯定不能在装配体里面缩放，你给它保存成零件，点击文件，然后另存为 另存的格式，在这里点击下拉箭头，切换到 p r t， 然后文件选择在桌面上，点一下桌面好，然后点击所有零部件，点击保存好，稍等一下 好，保存好之后返回到这个点击文件，点击打开，打开你桌面上的这个文件，点一下桌面，然后点击你看这个零件点打开， 打开之后，你看他就把这个装配体保存成特征零件了，你想给他缩放大小的话，点击插入，点击特征这， 然后点击里面的缩放比例，你看你现在点一下，选择这个所有的框，选所有特征 好，选中之后点击这个比例点，一定要调为重心，调为这个圆点，然后放大，比如你要放大两倍，你就输入二点对勾， 你看他直接就给你放到两倍，所有的尺寸都一样。哦，原来是这样的，那老师你怎么会这么多操作的？ 你像系统的学习，有更多出图画图的能力和技巧的话，我给你推荐这本 sorry dog 文道精通书籍，它包含了零件曲面，钣金特征操作，装配体工程图，还有动画的制作，每一个知识点都是高清的，图片配合文字讲解，扫一扫二维码，还能观看对应的视频讲解。 那这本书呢？一共配套了九百分钟同步的视频，七十个实际案例的分析。我把它放在左下台小黄车，需要的同学赶紧点击把它带回家吧。

呃，大家好，我是月明啊，我们这节来说一下这个缩换体和片子面的一个命令的一个讲解啊啊，放到软件来说啊，哇，这这是一套双式模具啊，我们把它关掉一些啊，不要的啊， 破解啊，然后这样子来关掉，把这个关掉啊，我们聊产品啊，我们来看一下，像这个产品啊，我们是 乘以缩写的啊，成分成就是成调缩写的啊，那怎么去看呢？我们就看这个柱子来，比如说你看这个柱子啊，一点七五九，你会看不出来啊？看里面的， 那这个是零点九零四啊，哦，人家画的珠子的话是零点九，那就是一点八的珠子啊啊，一点零点九零四的话是零点九零四五啊，就是是我们啊，零点九的珠子乘以千分之五的缩写啊，就这样子， 我的手啊，那怎么成书写，怎么成回去？然后这个是又是输一下的啊，在我们插入下面有一个，我们这有个书画体啊，像我们书记模具啊，压住模具啊，他是认证的书的，一定会成书写啊，这样子注意一下。 好，那我们来看一下这个书写，比如说这里有三种啊，一个是尊远，一个主对称，还有一个不对称啊，不均匀啊，那我们选择他， 我们先这个地方，我们是常规，我们一般的产品啊，比如说啊，要不是这数据模具设计的话，你如果说一般产品，比如 abs， 我们一般是千分之五的数据 啊，当然也还有千分之六是吧，千分之六的数学啊，然后千分之十是吧啊，然后千分之十五的数学都有啊，那这个呢，我 就不去的去说这个书写的问题啊，就是这个啊，我们混到数据模具设计板块里面再来说，那我们只是提一下这个书啊，书画题的一个用法啊，那我们进入了这个，因为已经成过书写了吗？那很理解，比如说像这个产品，我们要重回去书写，不成书写怎么做？我们在这个地方我们也说一下啊， 俺们嗯写的这个啊。呃，书画题是吧？我选择他啊，我们一层回去，我们注意一下，选择均匀，比如说我建成过书写了，我也写回去试试嘛。 啊？纯缩水是，比如说一的话，纯缩水是千分之五吗？是吧？然后就就假如说一米的话，差了五个毫米啊，是这样子，可以这样理解啊，然后我们现在重回去是什么？一杠一点零点五啊，注意一下里面回去啊，我们现在重回来 之后呢，我们再跟大家量一下，看一下，比如说看一下这个柱子，那么这个地方是不是零点零点零，零点九零零，是吧？这个地方都是这样子啊，比如说看这个阿鲁看一下啊，哎，可能没有阿鲁，依然我们看一下， 好像都没有二六一了啊，我们还是这个二楼好，那这个就看的很清楚了，这个是两毫米是吧？那我们现在讲述一乘格拉乘数写啊，我们选择这个笔和啊，哎，没，这里没出来，那我们在这里再点吧，我们插入啊，写的这个是问题，然后选择他。 好，你看一下，这个是这个尾数是这么多的啊，那我输入一点零点五啊，比如说我们七分之五的缩水啊，点击英文一下啊，那我们在这个地方你再去看这个数，我们看下 l 一 l 满，这个是二点零一，是啊，这个字度准数啊，这样子好， 这个是我们成的缩水，这个的这个产品啊，啊，那这个是我们啊，我们收集模具的一些成缩水啊，要把它均匀变大变小啊，当然这个里面呢，还有啊，还有我们在这个地方再数一下， 嗯，我们在这里发一个长方块来说吧，我们发入啊，插入快啊，过去的点啊，去点啊啊，通过长方块的意思吧，我们在这个地方插入这选择这个啊，希望你选择它啊， 好了，这个均匀呢我们就输了啊，这个加大千分之五，就这样子输入千分之五就输了，然后呢我们在这个地方选择足对称的，足对称的里面呢？然后啊，呃，这个地方他他有，你看一下啊，比例引子这个地方一下变成了 三，这个地方现在变成了一，是吧？什么意思呢？就是这个放大三倍啊，嗯，他默认的啊，来我们看一下的，确定啊，这个地方看下这个就变变了啊，那我其他方向这个地方你看下，这个地方是 选择十年啊，那我们比如说，嗯，这个方向我们走这个这个方向我们看一下啊，等一下这个地方你调这个地方会跟着动，那这个方向调了吗？看到吗？这个方向会又会跟着变动，看到吗？这个地方， 哎，这个给我啊，这个这个默认时长车与左方向，那我们直接说他这 a 四方向呢，看到吗？他是变了的，方向是不是也反了，看到吗？啊？是这样的啊，这个方向反了，这个是我们就是说啊，这个这个比例去调啊，就说你不是 啊，不是，这个就说均匀的比例来之后话就是另外两个方向是放大，以这里为准，一有一个方向是以这里为准啊，那我们如果说三个方向我都不不一致的，我们学的不对称啊， 不均匀啊，那比如说一个是往下我们放大三倍啊，我要放下来，我放大两倍，这个往下我不放大，你看一下他是不是这样子放大了啊？这个是我们现在做这个适合于，比如说我们私信模具啊，我来说一下 xy 啊，比如说这个产品很长啊， 那我们长条的产品的话，那我们这个方向输水很厉，输的厉害一些，那我们会把右手方向的比例放大一点，那弯方向呢？啊？比较小一点，是吧？那我们就可以比这个方向小一点，然后这个方向呢可能更薄一点，那我放的更小一点，就这样子啊， 如果说这样放的话呢，我们这里千分之二十，哎，这样子的。来来来来，来说一点点 啊，零二满，是吧？那这个情况说实的话，那这个地方的话，那我们这里情况是十一点零一是吧？这里呢？一点零零啊，一点零零五，是吧？ 这样子啊，这样子来说输水吧，是这样子来做啊。好，那这个说话的比例就不一样了，是吧？你看这样这样子，好的，确定我们的确定啊，给大家数一下看一下啊。 嗯，你看一下这个地方，那里这三百的话，嗯，哎，我直接点数据查一下就知道了，看到吗？这里三六毫米，这里三两毫米，这里三五四个四，看到吗？啊？这个是针对于一米的产品，是这样子的说说的啊，这边好 啊，那这个是我们这个输水的问题，我们就简单输了，我们再输一下第二个我们 pn 字面的一个问题啊，我们返回去啊返回去 啊，天字面呢？我们相对来说在哪里呢？我们找一下啊在这里啊，天字这里啊。书画体和天字是在一起吧，是吧？我们选择它啊。那这个呢？比如说我们加大 好了，这回去这个拖把，哎，拖不了回拖啊，这是拖加大均匀的比例加大啊，是这样子啊，我们这样子，哎，可以看一下这里啊，像这这种我们和我们这个移动面差不多啊，移动面会拖， 那这个回我们加大加小啊。啊？如果说我们找一个，找一个产品就说找一个位置，我们不是均匀的啊，我们来看一下涂一涂啊。 呃我们看一下这个面我们可以涂吗？选择编织面啊。嗯选择它啊，然后选择这个面，选择后面，你看一下这个面一选，那这个就可以往上面涂啊，我们涂小一点 啊，这些是脱单脱小是吧？脱薄看一下这些都可以脱啊，不会那么多啊，负一吧，负一应该可以吧啊负一啊， 我看一下这里一毫米往里面拖，看一下可以拖一点，但是不能拖全部拖没了啊。那这个是我们这个天字面啊，那这个还真的蛮多的啊，比如说像我们这个地方我们要。嗯，我看一下啊，有些地方，嗯， 想想啊，这个地方我们把它偏回来一点啊，把这个横把它偏回来一点，我们用这个偏字，我们把这个横啊，好吧啊偏回来五十个四可以吧，看到没？可以偏了啊，我们偏过来啊，偏回来一点是吧？你看这么小看到吗？ 可以偏偏没有吗？我们把它摸缩小啊，看一下，我们好像偏没了。偏不了啊，偏大呢，他就偏大很大的位置，位置的情况下他会变形啊，他会有时候偏不了，看到吗？ 啊，所以说这个呢，可以不用拉面加这些面，他这里本来就有问题啊，正常情况。是啊，不会偏偏的，不会有问题的啊。 啊，这个是我们偏字面啊，偏一点还是可以的啊。这种都可以偏，但是偏多了可能会有拉面的现象啊，这是我们这个偏字面的一个用法啊，那我们今天先讲这两个吧，讲到偏字跟书方体啊。

大家好，这节课呢，我们进行缩放题的讲解，那么使用缩放体命令呢，可以在工作坐标细节 中呢，按照比例呢，缩放实体和片体啊，可以使用均匀比例，那么也可以使用呢相应的 xyz 啊，三个轴的方向独立的调整比例啊， 那么比例类型呢，有均匀轴对称和通用率，那么下面呢，我们通过这个实力来进行讲解，我们点击打开命令，找到我们的这个三维模型， 往内点击打开， 我们以在多少边线，那么点击插入命令偏置和说放，我们选择说放体命令 弹出播放体力画框啊，那么这个时候呢，我们来看类型里面呢有均匀，有轴对称，有补均匀 啊，那么三个选项，那在这个地方呢，我们选择均匀啊，然后呢我们选择要说话的题啊，那么比如说我们选择 上面的这个缘故出台是吧，然后缩放点，指定缩放点， 我们在这个地方呢选择 啊，我们用这个点位挂框啊，来选取我们的 这个点啊，我们以上面这个圆的中心点给这个指定点啊，那这个时候呢，我们比例因子，我们说从老二啊，我们点击 应用是吧，我们看到这上面这个图来了，他的比例扩大至少二倍啊，我们点击 关闭啊，那么这个呢就是关于题的缩放啊，题的缩放，好，这节课呢就到这里，谢谢大家。

好，呃，我们这一讲来讲一下这个速放题，这个命令，呃，也是比较常用的一个命令，特别做模具设计的时候，我们是按数字去应用的。啊，好，我们进入右键 skill 来缩放题，这样子啊，要比例，按比例缩放。好，我们点进入插入 片子缩放，里面有缩放题，好，这里面有几种方式，我们一般是均匀的，均匀的什么意思呢？好比这个， 然后我们要给第一个啊，示范点，好比说如果说我们选在这个圆形位置啊，就选在这里，好，我们按确定。然后这个什么意思？你看好我们这样他就把它进行放大，好比就放大了三倍 啊，我们解释一下扇贝，就是说啊， 他假如说原来这么宽，好，我们看一下，那这边加宽了，这边也加宽了，就相当于这个原来的宽度，这边总的宽度变成原来的三倍，就这一边 这样，这样，这样原来是一，然后现在多两个一，这个宽度，这个方向也是，明白吧？然后高度方向，高度方向，你看也是的，就是我们在三个方向的均匀的都放大了三倍，然后就是说我们这个竖放点是什么意思呢？就是说以竖放点啊，这样理解。 缩放点就是说我们这个点是不动的，这个点不动的，这个点 不动，然后就是说他有些这个，嗯，就他这个就是往外放，就是好比说这个距离，假如说我们这个这个原来这个小圆半径出左与圆心点部分继续往外再扩大一个圆，对吧？然后深度发现也是，然后往下降， 往下往下进行去扩大，就是说缩放点那个点呢？是不缩放的，这个点位为零点，然后往外开，明白吧？嗯，好，这个均匀的同时就三个方向的放在这个缩放的比例的这个余量啊，是均匀的，哎，比例均匀。 好，就是这个，我们按下应用，你看这个就来了，好，我们再看下面的，然后我们点一下这个，你看我这个缩放点放在这里，你看 均匀的就可以放在这里，然后就均匀的往外开了三毫米，这样开出去的，明白吧？就是说可能有的人还不是太理解的，那我讲一下啊， 同样的缩放点什么意思？那这个点啊，这里这个边是的，然后你看距离这边是不是扩大差不多两倍的，明白吗？两倍，同时它的大小也是按照这个来放的，看你看这个是不是差三倍，应该是三倍了啊，那假如说这样子，这个中间是不是跟这个差不多大？三倍就是我们原点放在这里， 好，有人说，哎，我如果说把这个圆点换一下，好，我们换一下，看一下，什么感觉啊？假如说我们到这里来按确定啊，你看明白吗？他就这个点不动，然后就往外，这边是往往这个方向，然后同时，哎在这个一圈往外开，就看你这个圆点选择什么 位置。好，我们重点看一下轴对称什么意思？就是他这个就表示说，嗯，靠边，我们选择一个死量， 好，我们选择一个词量，然后我们选择一个点。 好，选择一个点，然后说我们沿着轴向轴向方向，我们是放呃，两毫米，对吧？然后这个方向我们放个四毫米。 好，就说啊，轴向放下显示一下，结果你看轴向放下跟这个 跟这个就轴线方向是两倍，就是说这个值针对于轴类啊，就是这样子。理解啊，就说我们 这个是长度方向，走轴向，这个方向我们放大两倍，原来是这么大啊，然后这个轴这个直径方向，就其他的方向我们放大了四倍啊，放大了四倍啊，原来可能只有这么宽，有原来的四倍啊。这个 这个是什么时候用的？就是说我们有做模具设计的时候，一些长轴型的塑料件，哎，长轴型的塑料件可能有时候放到缩水的时候可能稍微有一点点的这种变化啊，有点变化，但是一般也用的比较少，很极少的情况下会用啊。 好，就是这个，然后好，我们下面还有一个， 还有一个叫不均匀的，他就是说我们三个方向啊，他们说我们这个，呃， 触犯一个指定一个坐标，就这个点，你这个点不动，然后 x 方向我们放大两倍出去了，对吧？你看 x 方向就这个方向，其他地方还没变，你看长度方向没变，厚度方向是不是也没变 好？如果说我们 y 方向换到五倍呐，看到吗？这长度方向按到五倍， z 方向我们换到十倍呐，他就变成这个长形，理解吧。好，我们来解释一下， 首先他说我们 x 方向放大了两倍，对吧？就是说我们这个这个宽度，这个宽度是原来的两倍，你看这个距离，因为我们的这个呃，指定的数的坐标是放在这里嘛， 然后这个距离，你看到这个距离是不差了两倍了啊。好，我也发现的距离是原来五倍，这个这个距离是不是原来的五 倍，原来是这么长吧，对吧？好，我们看一下这个 z 方向， z 方向， z 方向原来是这么多，后续我们改了这么多，原来的十倍啊，原来的十倍，对吧？ 好，这个我们，呃，重点主要是我们常用的是这个啊，常用的我们一半塑料半个数字，千分之五啊，千分之五， 回车一下，哎，其实放很小的一点点缩水啊，哎，还有我们有啊，可能有一些注铝的时候也是千分之五，哎，铝的缩水，然后塑料呢？可能根据不同情况有是千分之二十啊，千分之 啊，对，前面那是一点零，一点零二或者一点零一六，根据不同的东西，材料尼龙啊，或者是呃， p、 o、 m， 还有 a、 b、 s 之类的肯定有所区别。根据不同材料啊，这个我们到时候以后做模具设计的时候，我们会进去探讨这个问题，这个其实根据塑料的特性，哎，查一些资料或者根据客户提供都可以啊， 好，我们这个速放题就讲完了，那么我们整个这个实体部分常用的这个命令基本上就讲结束了。还有一些我说没怎么讲，因为对于我们做数控编程，我们就剩下用的不是很多，所以我们就把它，呃， 没有把它提，因为怎么说呢？我们这里面提供提供的秘密其实还是很多很多，有的时候我们用不上，我就把它忽略过去，好吧，好，下面我们可以进入这个实体的绘图部分，哎，实体绘图部分的剪辑啊，好，我们自己讲一讲，在这里。

如何针对装配体进行等比例的缩放？今天这个视频告诉你，首先装配体是没有办法进行特征的添加，所以呢我们在另存为按钮当中，将装配体另存为零部件， 选择的这个文件格式选择 prt 结尾的，然后呢将下边这个位置一个叫做所有零部件的勾选上，其他保持不动，点击保存，打开我们导出这个文件之后，在顶部位置插入菜单当中，找到里边的缩放比例，命令鼠标左键框选所有的实体， 打开我们导出的这个零部件之后，在顶部找到特征，里边有个叫缩放比例框，选一下这个零部件，那么我们的设定呢，一般呢缩放比例呢？按照原点进行缩放，如果说你需要给他放大，你输入一个大一的 比例因子，如果说你需要给它缩小，那输入一个小于一的比例因子，比如说这一方要放大输入二，好，我们可以看到这个文档呢就整体变大了啊， 如果说你想他的关装配关系呢，没有发生问题，没有发生变化的话呢，那缩放的时候呢，一定要按照原点的方式进行缩放。好，那么这个小技巧那么就分享到这。

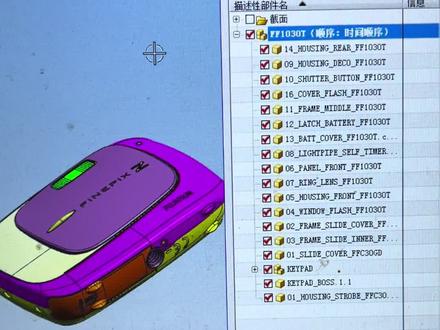

我们有时候会收到客户给过来的这样的装配图档，怎么样把它变成一体的图档呢？首先啊，你把这个主文档双击他设为工作部件，再通过关联复制，里面有一个关联几何链接器， 在这个几何链接去里面捞关联，取消掉选题，你需要哪些图？答，你把它框选上，确定 对吧？他就会把这些文件了，全部放到这个主档案，这个第一个我们刚刚双击的这个文档名件里面啊， 然后剩下的这一些呢，你都可以删除掉，你看他都已经链接过来了，像这一些呢，你都可以把它删除掉，或者把它关掉。选第一个，按幸福的键选最后一个啊，把它删除掉，因为我是右手在操作，所以呢，你看把它关掉之后，你看一样的在里面了。

大家好，我是千一峰，今天开始 ns 二二零六建模第三十讲啊，这一讲的话，我们开始讲解变换功能啊，这个变换功能呢，它的一个使用啊，还是比较多的啊，那么总共以下几个点，我进行简单说明一下啊，这个模型呢，我先进行简单的调配一下呗，通过倒圆角啊，倒一下模型 啊，倒起来，倒起来啊，倒起来，倒起来啊，再倒一个角啊，这一个模型，好的好，那么下面的话呢，再给他进行来个缺口吧，来个缺口， ok， 那么先讲一下命令啊，在编辑里面有一个变换功能啊，那么这个功能能够做什么呢？选择对象确定一下，这里面有以下几个功能啊，有比例缩放 啊，也有通过啊，平面镜像啊，也有通过点，你和啊，也有举行和圆形阵列啊，那么这一讲的话呢，我们就把比例进行讲一下啊，然后再把举行阵列 和圆形阵列的一个使用方法进行讲一下，那基本上也就差不多了啊，那么下一讲的话呢啊，我们再进行讲解啊，典礼和啊讲解啊，通过一个平面进行啊，通过两讲呢，把变换功能进行讲完。好吧，那么先讲比例， 那么比例缩放是啥意思啊？就把这个模型进行放大缩小吗？是不是？好，那这边我们先进行看一下啊，编辑选择变换，选择要变换的对象，单击确定 点击比例出来这么一个信息。那么第一个你要以哪个位置为基准点进行放大呢啊，那比如说我们要以零点啊，以这个点进行放大啊，以这个区域为基准点啊，进行 啊，上下左右啊，进行放大吗？是不是啊？你点击确定之后呢，那你要放到多大？我要放大两倍啊，那么点击确定， ok 啊，我们是复制还是移动呢啊？你点击移动，那是原模型进行放大啊，你点击复制呢？就是说，哎，原模型保留，再复制一个两倍的一个模型出来啊，说这是复制和移动的意思啊，比如我们点击 复制啊，然后这个区我们点取消就可以了啊，那就会出现一个两倍大的一个模型出来，理解吗？啊，那我们再来一遍啊，把这个两倍大的模型我们进行删掉，再来一遍啊，编辑 变换选择对象啊，去中间摁一下，然后单击比例啊，选择你的啊，基准的一个放大的原点啊，选好之后呢，点击确定啊，那么我们要放大几倍？我们比如说我们放大个五倍，好，点击确定。好，那这个时候啊，再仔细看一下啊，上面这个区域呢，有一个 选择对象啊，那就说啊，你是比如说我不小心选多了，或者选错了，对不对？那我可以重新选择对象啊，但记他 啊啊，比如说我选错了，我选了个圆柱啊，那我按住 shift 加储备左键取消啊，然后再选择他啊，再点击确定就可以了 啊，然后接下来呢，我们是按照比例进行缩放的啊，你看变换类型为比例吗？啊，选择比例啊，然后我们点击确定啊，是吧，五倍确定一下， ok， 所以说是改变你的 变换的使用类型，你是要比例缩放呢？还是镜像呢？还是举行啊，或者圆柱镜圆柱的一个阵列呢啊，这个区域是可以改变你所选择的内容啊，然后后面这个区你就不用管了啊，不用管了啊，不用管啊，细分也不用管是吧啊，后面这两个也不需要，不需要，你只要管移动和复制， 急啊，是吧啊，改变类型及重新选对象啊，这一二三四，把这四个内容进去好就行了啊，那么复制呢？是啊，这个移动呢就是移动原先的啊，复制去复制一个新的，你只要点击复制之后呢啊，比如我们点击啊啊移动吧，点击移动吧，你看点一下， 你看是不是原先这一个啊，你看摁右肩就不动进入到适合窗口啊，登机就好了啊，那么刚才那个显示问题就没了啊，是吧，你看他就把原模型弄了 啊，原模式内容啊，那这边你可以就这样子一个方式。那么如果说我我我不小心点错了，我要点复制的，我要点上移动了啊，那那怎么办呢？那这时候我们就这个位置下面最下面这个位置啊，有个什么？有个撤销上一个，我们单击 啊，是的啊，他就变回来了，是不是啊？说这是一个撤销上一个的使用，对不对啊？然后多个副本的话呢，这个业 可以用也可以用啊。那我们选择两个副本确定一下啊，你看他就复制了两个出来，是不是五倍啊，以这个技术再放大五倍，是不是啊？那就是一个多个副本啊，那这边我们选择撤销吧。撤销，是的， ok， 回来还是回到原先的啊？等我们点击 复制一个啊，复制一个啊，然后进来点击取消，你不要点确定了，你再点确定他，你看再点击他又继续放大了，是不是啊？说你不要点确定啊，我们先点击撤销 啊，是的啊， ok， 我们只要再进撤销吧，重新来一遍吧。好吧。啊不行，不能撤销了，不能撤销就不管了啊，然后点击取消就行了，那么他就以你当前这个状态呢进行保留 啊，那么同学们学会这个比例缩放了吗？啊，那我这边把这个删掉啊，再来一遍编辑变换选择对象确定一下啊，然后再次点击比例啊，那么他这边呢选择基准点啊， ok 啊，有个非均匀比例啊，那不光可以整体放大，也可以非均匀的，你可以 x 方向 y 方向 z 方向啊，当然这种的话呢我们用不到啊，一般常规的用这个就好了啊，那么这个 变换只能够用在我们的三维上面的吗？能不能用在曲线上面啊，那也可以啊，也可以啊，那这边把这个三维呢隐藏掉啊，我们随意的画一个矩形 举行啊，这些功能的话我们会在后面进行讲的啊，上面这些所有的功能我们会在啊后面的课程里面进行讲解到，所以这个同学们不用啊，不用急啊。好，那下面再次点击 编辑变换啊，框选，你看选线了是不是啊，然后再选择比例啊，然后这边选择我们的这个端点吧啊，然后放大两倍确定一下，点击复制啊，点击取消啊，你看就复制的一个线出来啊，说这是比例的一个使用啊，同学们进行 学习一下。好，我们把这个区进行删掉啊删掉啊，然后呢坑取媳妇的加入全部显示啊，好回来啊。就是啊，你看来看一下啊，右肩就不动拖动一下就你可以快一点啊啊按住不动直接拖一下，哎就直接过来了是吧非常简单的一个操作。好那么下面的话呢我们再点击编辑 变化啊选择对象啊，我们讲一下举行阵列再讲一下圆形阵列啊是吧。我们先点击举行阵列举行阵列的话呢这个区呢啊我们也把它放到原点吧放到原点啊确定一下 然后接点击确定啊那么我们的一个正力圆点呢我们也放在这个圆点。好我们进沿着 x 方向 x c 方向啊是吧。啊移动一百啊外方向移动一百啊复制几列呢啊都复制两列啊不需要角度啊不需要角度角度。就说你这边是零度这样子做呢还是说哎这边转一点点角度转一点点角度啊，以这个 方向以这个方向进行正义呢这个意思啊好确定一下好复制你看一下是吧啊就是这个方向和这个方向啊是吧。移动一百复制两个出来是不是所以说举行正力啊，以这个区域为基点 是吧。啊那么其实这个内容其实怎么讲呢啊举行这里语音这里其实用的很少啊这个就不说了吧啊语音这里也是一样的是吧啊选择我们的参考点 是吧确定一下啊选择我们的这个正面原点啊我们选择这里啊然后这边选择呢啊九十度啊然后半径为一百 啊然后复制几个就几个啊复制一下啊就搞定了是吧。说这个的话就是以这个圆心吗以这个圆心进行复制吗啊这样进行复制吗啊以这个点你看这样子进行复制一个圆出来是吧啊说这个的话呢，也没什么啊太大的用处吧啊，你们就了解就好了啊，说一般呢，在这个变化里面呢，我们用的最常用的啊。啊，那也就是一个 啊，平面啊，就用这个镜像用的比较多啊，偶尔用一下比例啊，说这是我们常用的两个，就说呢，你只需要把比例啊理解知道怎么去用它啊，然后呢把这个平面镜像这怎么去用就好了啊，然后这点礼盒的话呢，也是偶尔会用， 而且这个偶尔是很偶尔了啊，很少很少用到，但是呢啊，有可能你会用到他啊，一个一个礼盒的一个方式，这个我们啊到下一讲再讲吧。 好吧。啊，那么呃，能够理解的明白的，在下方评论区鲜花小六走起来，记得学会打，学会两个字在公屏在这个下方评论区啊，把学会两个字进行评论发出来 好不好啊，然后你有什么想问的也在评论区把这个字打出来，然后这边我给你进行回复好吗？那么感谢小伙伴的收听，再见。

今天跟大家分享一下如何对这个部件啊进行一个不等比例的缩放啊，点击插入 这个偏置缩放，里面有一个叫啊缩放体，我们这边可以选择啊不均匀的，比如说选择它，然后在 xyz 方向上咱们可以分别输入，比如说一点二 啊，这边比如输入零点八什么东西的，是吧？就可以了啊，就这样吧，确定 好他就实现了，在 x 的方向放大一点二倍， y 方向呢？缩小了零点八倍， z 方向是没有变化啊， 这是非等比例缩放的一个啊，操作的方法。好吧，今天就跟大家分享到这里。

呃，大家好，我是玉明，我们这节来讲一下第四讲啊，我们讲一下这个师徒的第二部分讲解啊，今天简短一点啊，我们讲两个知识点，第一个呢讲一下这个目的的更改，还有鼠标缩放的一个更改啊， 这个来我们讲一下师徒里面的一些常用的一些平移旋转书画的一些命令的应用啊啊放在图里面来说啊， 你看我这个经常这样拉啊，等一下我们来说一下怎么拉。好，我们先看一下，比如说第一个啊，我们墨绿的更改，嗯？在哪里改呢？在我们这个地方啊，我们经常新建图的时候啊啊，你看一下这个 这个路径啊，这个文件夹是吧？有可能这个位置不是我想要的，比如说我新建的时候不不一定，我想放在机盘啊，我想放在 f 盘或者 底盘下面，是吧？我希望每次都放到那个下面去啊，要怎么改啊？我们在这个地方嗯找到这个啊 啊这个这是一个旁边第二个呢，就是我们这个鼠标放大放小的时候啊，往下拿，往上拿，放大放小，如果你是老鼠的话，你会发现它高版本跟我们一些低版本啊 啊放大放小下反过来了啊，这个可能人的大家认不认，不习惯的话也可以更改啊，这个也一起输了啊啊，这个在我们这个用户陌生设置里面 找到我们基本环境啊，找到我们这个墨绿下面啊，你看一下他默认啊，这个应该是默认放在一盘下面，比如说我想放到棋盘下面啊，把它改一下啊，比如说放在棋盘下面啊，或者说我想放在这个瓶身下面是吧？ 这个下面然后点确定，你看下假设我先画的是每次我新截图的时候都放在这个下面，希望的话下面你会这样改改到这里啊。这个是一个月更改的啊位置第二个呢就是我们这个四个操作这里啊 啊这里有一个鼠标的一个放大放小。是啊这个是磕头椅放大啊啊有的人喜欢用前键椅放大你就感到前键椅放大，那反过来就很很别扭了啊。这个我以前用低版本后面用高版本的时候这个很别扭啊。这个可以这样调一下然后调好了之后啊确定一下 好确定好了之后呢成型就回原了啊。这个我就不去演示了啊我们看一下第二点就是我们平移旋转书啊书画这个来说一下啊这个呢我们以右键来说一下这个啊 啊刷新什么时候用啊就是我们有时候卡住了的时候你看这转转转啊当然我我这个现在是没卡住啊。可以按下 f 五刷新或者右键点刷新也是可以的啊。在这个地方呢应该也有啊没事这里没有啊啊没有就不管他了啊。 然后呢这里呢适合窗口我们说一下啊很多新手转转转比如说拿这个头打开放放放放放了，哎呀这么大了还不知道怎么调回去。你点一下适合窗口包括放小，而且哎转转转不见了 是吧怎么调啊调不出来了看一下完全不出来。你点一下是不是窗口或者说我们按快捷键啊这个都可以的啊选择这里有快捷键吧按下 f 啊。好我们点四个窗口看一下，这个回来了好，然后输放呢，我们这个二十六 看一下，这样的啊，普通话他是以对话框的方式，手环板这样子放大，放大啊，就这样啊，这样子好，就是我们说话他就不进了啊，是不重后啊，然后平移选择他这样子啊，这样子做好， 还有呢旋转啊，旋转这样子放出来，嗯，然后呢我们还有什么旋转，还有锁锁的旋转啊，这种啊， 其他的啊，这里就没有了啊，有了啊，这个在我们这里对应的在这个地方也有啊，会使我们在我们这个啊，石头里面啊，这个里面也有啊，看到吧啊，我们无非我用的最多的就是平移，旋转，书画啊，这样 旋转速放这三个啊，那当然，我们这三个呢，我们不会在这里去点或者优点在这里点啊很慢，我们大部分情况的话我们会怎么用啊？ 按这啊，按这，我们这个滚能啊，我们先输一下，本来这个也是我们下期和你说的一个重点啊，就是我们鼠标的一个用法，我们先给大家输一下啊，也不要说一旋转，按这滚能选按的不动就是旋转啊，如果说品一的话 啊，就说平移，那不是 shift 加上滚轮啊，按着不换就是平移啊，说话呢就是一定说话呢，就是 还是我家广东啊，就是一脸说话这三个啊啊，三个啊，这样子我们来用啊啊，那这节就比较简单一点啊，我们下节课再来重点介绍这个鼠标的一个用法啊。

大家好，我是月明，我们这节来讲一下第三讲啊，我们讲一下视图的一个讲解啊，视图的话我们打算发两节课给大家来讲啊，我们今天看一下第一讲，嗯，讲三个知识点啊，我们看一下第一个讲一下这个定向视图， 呃，我们来讲一下这个学这个软件啊，这好是有一定基础，我们就说你知道一些机械制图啊，三四图的一些原理啊 啊，我们就更好学习一些啊，如果说你学这个软件，你如果说一点基础都没有，我建议大家还是去学一下这些机械制图啊，或者说做一下相关的一些机械模具相关的一些工作啊。 好，我们来看一下这个地下视图吧。好，这个软件我们打开是这样子啊，我们在这个地方右键在这个地方呢 就有一个定向视图这里啊，在这个地方啊，我们来看一下啊，那这个地方有多少视图啊？我们从这里按一二。好，这后面六个视图啊，就说 啊，这个地方的话就有八个啊，就这样子啊，如果说我们画一个长方块来说的话，嗯，我们，哎这个 啊，我们我这里啊，我们这如果说你发一个长方体的话，我们就有上下前后左右啊六个面对应的就啊我们六个视图啊，但是我们使劲一说的话，我们就做三四图原理。 好，我们来输一下啊，我们在这个地方点一下音响实图啊，我们一个个的给大家点一下啊啊，我们先看这个正常主车图，你点一下啊，换一件混啊， 点一下看一下，好，然后是这个啊，然后我们在这个地方后面呢就是摁掉啊，然后就是我们正等侧啊，点一下他快捷键，你会按你键盘上的快捷键，这样操作 好，然后接下来就是我们的俯视图，俯视图你可以理解为从上面往下面焊啊，就这样子的，你看一下这上面往下面焊，这样子得到这个视图。呃，然后呢，还有我们这个前视图，前视图呢，可以理解为我们这个 啊，从前面往后面喊啊，这个呢，他图音画有第一视角和第三视角了啊，会有一定的区别，那些可以去啊学啊这个机械制图啊，如果啊， 大家没有这些方面的知识点，大家以后看我的教程啊，我这个也有讲这个机械 制图那些知识视频啊，大家回去看啊，就是咱们去讲机器制作三次的原理啊，一些一些行为更差的啊，大家回去看。好，这个是我们在这里啊，这个这个，我这个现在来讲的话，主要讲建模的知识点啊，这个我们所说像这些呢，我们只是快速的说一下啊， 然后呢，这个右视图就这样找啊，这右面往左边看，这样找啊，好，然后呢？嗯，这个地方刻实图演示图，这个我就不说了啊，左视图啊，嗯， 这个你们一个去点一下就明白了啊，那这样子啊，那这个我们很常用的，那我们像这个呢，我建议的话推荐大家啊，反正就是说把常用的几个把它记一下，辅视图，前视图这两个是一定要记住了啊。嗯，他这个地方能接受 ctrl 加按的增加提， 是吧？啊？还有一个加 f， 那这个呢，你可以用快捷键这样子试一下，是吧？ t 加 f 加呢是右视图，加 l 呢是我们的左视图啊，是这样子啊，好，那这个呢还可以改啊，我跟大家说一下啊，他有的人喜欢，比如说俯视的话，按一下 t 啊，他这个这是这位 t 吗？是吧？显示吗？按下 f 啊，就这样子啊，就说你这就可以在这里，我们三姐不是学的怎么是快捷键吗？是吧，那我们可以把这个类型把它调了啊，把这个就说你在这个地方去调啊 快捷键嘛，然后在这里去调，找到他在哪个位置，是不是在视图下面啊，在这个去找到他。嗯啊，看一下啊，这个定向视图，嗯，也是属于， 首先你要找到他在哪个位置啊，找到他在哪个位置之后，然后在这里去设好快捷键，比如说啊，辅食图的话，你试一下 t 显示哪修一下 f 啊，哎，我，这个我还我还找啊，这个在哪个位置啊，找一下啊。嗯， 好，我们找一下啊，在这个我们这里啊，哎，在这个地方啊，在我们这个，嗯，师徒这个会计赛栏这里啊，有个天下师徒，然后你比如说你找到这个前师徒，是吧？假如说我服师徒啊，你按下 t t， 我 如果说跟那个品啊，那个变化，如果你没是个 t 的话，这里可以是一个 t 啊，我看一下自拍一下，这个就可以，比如说我点训练啊，那我们观挑一下。好，那我们按下 t， 看到吗？这个就会变成我们的前四的话，这个根据你个人习惯来的啊，就符前四的用 f 啊，辅食等于按 t 是吧，那这个我们一点就出来了吗？是吧，这个比例那个按的话又会好一些啊，这个我们罗数一句啊，我们 这个是我们定下思索，这个题材我自己定定制啊，这个就不说了。嗯，在这里呢，还说一个啊，就是我们还有一个摆正，比如说我这个面， 我想朝这个面拿下 f 八，就这样子，就是一个摆正视图，看到吗？摆正，如果是他底部面呢？你们也是底部啊，那个快捷键的话，你看下这个是吧？这个是你要哪个面就调到哪个面朝里多一点，你看下 f 八摆正，记住摆正视图这样子出来。 好，这个是我们第一个说的，就是我们在这个里就说的这几个视图，要记住的话是这个，这个俯视头跟前侧的这两个是一定 记住啊，那这个呢？正等着这个二车呢，你正好记一下啊，那这个地方正好记一下，当然在这个地方，他这个版本呢，这里也有啊，看到没？好，我们在这个，呃，输这个啊。嗯， 第二个我们看一下啊，看一下这个选样式啊。选样式啥意思呢？就是说你看这个图的一个找实状态，我们给大家看啊，那我们现在是我们这个实体的显示状态，嗯， 他以前的版本呢，就是就一个双压式，他现在只能分为了显示样式和找式类型给大家看一下，比如说你进化看一下，这个是显示成这个样子的。 嗯，然后呢我们再往下看啊，嗯，第一个就是早睡看了，就这样子，还有一个呢，就是我们这个艺术外观 看一下，好好，有点冰显的味道啊，下面还有投影是吧？这样子啊，会有一点区别。 嗯，在下面的这个是我们完全照射，还有局部照射啊，啊，这个呢，我们啊面分析啊，这个我们写常规的，你就说按着右键啊，按着我们鼠标右键按着不换，你就是一般喜欢就别说姓黄的。 还有一个呢就是我们这个完全找事的状态啊，还有一个呢就是这种不带边的啊，不带边的话比如说我画这个来看，不带边的话，像这种状态 看起来我们还是没那么舒服的啊，我们这个的话我们用这个状态啊，环境超市这个按键，右手臂右键按住不换的往上这个这个推到四下的啊，点一下这个就出来，我们在后面加鼠标的 书法的时候会输了啊，这种好，这个这样子啊，好，那这里我们讲的这个虽然样式也把它讲了一下啊。第三个呢，我们讲一下这个背景， 这背景呢，我们现在呢看到呢是一个白色的背景啊，如果他讲用 cd 的话，你会发现他是一个黑色的背景，是吧？那我们怎么去调呢？也是右键啊，在这个地方有一个背景在这里啊也可以调到，比如说我想要黑色的，点一下黑色的啊，看到没 变成黑色的背景啊。啊，你想要变到我们这种渐变深一点的，要这样子的啊，都会在这里调，那像这个呢相对的比较单一一点啊，好像就那么几种，是吧，在这个地方啊，这几种好，深色的好，那如果说我想要 哦啊，比如方方绿绿一点又怎么调呢？也可以调了啊，这个在我们这个， 嗯，首先一下这里啊，我们这里有一个场景把它调一下啊，好，这场景呢，我们在这个地方， 嗯，我们有纯粹系统背景啊，或者说啊，还有我们渐变啊这种，比如说我下面我想改的这个颜色， ok， 我下面呢，我想改到这个颜色， ok， 来看一下啊，这个都可以调 好。嗯，或者说你想要纯色的话，你就想要一一种颜色的话，比如说我想给他这个很碎啊，都可以调啊，这种。好，那我们建议的话就反正这个最好是不用去改了啊。就是你啊，就说你可以改个黑色啊。嗯， 我们不是说你在这个地方调一下啊，改头我建议是直接用白色的背景啊，啊，这个不用去调它，我说你可以改个黑色的背景这样子去做啊。哎，这个我们调调了一下，过来了吗？看一下啊。嗯， 好，在这个地方 好， pos 机改了白色背景板，确定好好？嗯，我一般都喜欢用推荐的啊，这种 啊，这个是我们这个背景，当然的还有一个就是说我希望每次这个软件打开啊，我们就去改这个背景啊，有个老婆也在熟悉一下一样的方式，找到我们这个场景里面，在这个用户界面里面去改啊，就我就 不说了，这个不推荐大家看啊，这个方式我觉得白色的背景以前是推荐黑色的啊，后面这白色的我觉得挺好。好，这个是我们今天要讲的三个知识点啊。

呃，大家好，我是玉明，我们这节来讲一下第五讲啊，我们讲一下这个鼠标的一个用法啊，那这个鼠标呢？像这个呢，是一个老款的鼠标啊，我们现在是鼠标啊，大部分都是滚轮啊，但是这个用法基本上一样的啊，我们来看一下啊，在这个地方呢，我截了个图片啊，我们一个个来说啊 啊，组件的话就是选择对象，我们放在这个图上来说啊啊，我们嗯打开一套模区再说吧，好，他在他 好，我们组件比如说点它，点它，点它就是选中物体是吧，这个叫好理解啊，或者说我们现在点图标是吧，我也平移是吧，那这样子啊，点这个图标啊，或者说我们选拉伸 是吧？这个是可以选择我们这个啊，命令这样子来用啊，这个就是我们左键的一个用法，我们看一下这个军舰，军舰就是旋转式图和确定啊，我们来看一下旋转式图，我们首先军舰啊， 就说按住中键滚动就是放大放小是吧？啊？然后呢按住不放就是旋转 啊，其实他这个地方因为他这个是平板的啊，这个有点问题啊，那我们在这个地方啊，就说两个住院按滚动，滚动就是放大放小啊，按着不放就是旋转啊，然后呢他还有个确定键，啥意思呢？就是说我们选择那是啊，点点点开，然后比如说我们选择这个面， 好，我们选择啊，我们这个线吧，选择 cd 线，选择它，好，往上这个拉 拉伸，你常规点确定键，你按下鼠标军键是一样的啊，确定看一下，那这个就是确定的一个意思，就是第二个啊，就是我们这个选啊，军键就是放大放小，还有旋转，还有确定这是是三个作用啊？ 我们看一下这个邮件的一个作用啊，邮件的话我们就做弹出拆弹，我们来看一下啊。 好，右键点一下空白处，我们像这里有这么多，我们前面讲的定向视图，是吧？我们换到辅视图，好，给大家看一下是吧？好，然后或者说我们 前面说了找是状态，是不是啊？那这个东西说了背景是不是啊？我先用白色的看一下是吧？这个就出来了。好，就说我们也还包括我们前面讲的什么拼音， 旋转书画，是不是？是不是我都在这里？好，这回音好，如果你卡住了，或者说我们这个显示的有那么这些现象的话，你刷新一下这个都可以了啊，好，这个是我们 点横迈出有这样的一个功能，然后呢？如果说你点这个，我们这个啊，我们的功能区的话，有这些啊，是吧？有这些，包括点这个地方都会有，有这些，我们这个啊，这些人就说有这些，回点到这个这样的一个 一个菜单出来啊，这样弹出菜单出来。嗯，还有呢，就是我们点产品上也会有不一样啊，给大家看一下，点这个产品上点一下看到吗？点产品上你别说有隐藏啊，看一下是吧？也有删除，点一下有删除， 这样出来啊，好，这样子出来。好，就删除，有隐藏，这样个跟着来了一个作用，嗯， 点好啊，就这个地方啊，往后复制啊，这样子出来。好，这是我们刚才说的，比如说点横排处有这样的啊， 弹出塞纳，这个地方有弹出塞纳，然后点产品上啊，就我们连接上也有才能让他弹出塞纳都会不一样啊，就这样子啊，好， 嗯，除了这个呢，还有就是我们右键按着不放啊，给大家来数清楚啊，按着不放，你看下我们所有的虚线是吧？往上按啊，是这样子的，我们这个通用的是三档是吧？好，这样子会出来效果不一样，然后 点产品上隐藏好删除啊，也会不一样，是吧？好，也会不一样啊， 好，那这个是我们这个，嗯，这个就是我们的一个右键的一个，哎，哎，一个作用啊，嗯，就是弹出菜单啊，还有按着不换也会和不一样的地方啊，这个是我们 输的这个右键。我们再看一下这个组合键，组件加军舰就是放大放小啊。嗯，组件加军舰，两个一起按，看一下就是一点说话一点说话啊，然后呢 中间加右键就是平移啊。有个有些人啊，就说他喜欢一只手操作啊，你就说一只手操作，他可能 都会用到这两个组合件来做啊，用这两个组合件这一个和这一个啊组合件来做啊。如果说我们是一只手操自己手表，一只手操自键盘的话，我像我个人的话喜欢用这两个 啊，他这个这一个对应的和这个是一模一样的啊，下面这一个呢跟我们这一个是一模一样的啊。来看一下我们函数加军键啊，就是放大放小，我给你演示一下啊，函数加军键放大放小， shift 加军键就是滚动 啊，不是，就是品艺啊，就这样子一个作用。那这个两个啊，注意一下，这个和这个是一模一样的啊，只是说你这个 按的快捷进入方式不一样，后面的功能是一模一样的啊，这个和这个也是不一样的啊。啊，然后呢？ shift 加左键就取消啊，注意一下这个问题。这 第一个啊，很多人很多人啊，他这个特别新手，很多人不习惯用这个，我们这里强调强调一下，那比如说我在这里选，我也选很多个零件，平时选他选他选他选他，是吧？选他 我选正这个好几个零件了，打个比方说我可能这个零件我不要选了，我取消他怎么办啊？这是不是加左键啊，点一下，你看一下取消，这个不要取消啊，比如说我这边把它隐藏一下，你看一下我这几个就隐藏了。好，所以说有时候多选呢，你就 是啊多选了，你就按着我们这个 shift 加左键，左键就是点转嘛，选中不停嘛，加一个 shift 加左键一起按呢，就是取消。这意思就是你不用选那么多啊，这一个啊用法 我们这里输一下啊，那这里面呢，我们像这个啊，左键中键，右键，那这个肯定是常用的吗？啊然后呢？我们这个啊，在这 这几个呢，我基本上我我是用这几个的啊，中间这两个我个人啊用不习惯啊。你如果你觉得这两个比他这两个好用，反正这两个里面就是这种和这种，你自己挑挑两个呢用就好了。好，那我们这节的话我们先讲这么多啊。嗯，我们 这个软件啊，如果你学这个软件啊，学这个 mini 啊，你感觉很吃力啊。我说有什么疑问的话啊，大家可以这样子私信我啊，这样子的对吧这样子可以私信我。好，然后呢我这里呢以前呢录了很多教程，如果大家有需要都可以找我要啊，包括 建模单啊，然后呢啊草图啊，零件啊，瓦材电机啊，编程啊，魔术设计啊啊机械设计啊，然后运动仿真啊这些三组四组五组啊这些都可以找我啊。好，那我们这节的话心想这么多。

大家好，我是千言一封，今天的话呢，开始二零六的剑魔第四讲啊，讲解呢，鼠标键盘的综合使用啊，那么下面呢，这一张图啊，就是鼠标的一个使用的啊及键盘的一个综合使用， 我们先进行看一下啊，第一个呢是左键，就是你键盘的左边这一块区域啊，你啊，用你的啊，刷这个手指往下一按， 对吧啊，那么这个左键就使用了，对呗。啊，右边这是右键中间这个区是滚轮可以前后滚动的啊，然后呢啊，摁下去呢，就可以进行当成确认键来进行使用 啊， ok 啊，好的，那么中键呢啊，可以进行就中间这个哎，滚轮吗？可以实现缩放旋转，还有啊是吧，综合使用就是，哎，是吧啊，进行中键 啊，就滚轮加右键一起按住啊，也可以进行平易仪式图啊，内容有很多啊，那我们就逐一的来进行讲啊，先讲第一个左键啊，左键就是选择和编辑对象啊，说的简单一点呢，我们可以进行看一下，这是一个发财牛 是吧啊，我们鼠标移动的这个位置，他变成高亮了，然后摁一下鼠标左键单击一下，哎，就被我们选中了啊，这是选择的意思啊，是吧啊，我们再选择下面，再选择这里啊，都是可以进行选择的，这叫选择 是不是啊，那么什么叫编辑呢，你可以看一下这个位置是一个阿鲁，你看这是编啊，编导员，阿鲁是不是我们双击一下，你看啊，是可以进行调整参数的，也说呢，哎，这个区域这个内容啊，我们是通过啊功能啊，通过编导员这个功能进导员角导出来的啊，那我们数 不要移动这个圆这里啊，进行双击的话呢啊，他就可以进行改变的参数，或者你手上的不动，你看他就会出现一个编导员的，一个啊，一个小虐收图，是不是啊？说这是一个编辑对象的意思啊，但是是双击鼠标啊，双击鼠标左键可以进行编辑啊，但是呢 他这个编辑啊不是所有模型都可以编辑的，你看一下上面这个模型，我们双击啊他就没有东西，为什么呢啊？因为我们数学放上去啊，你看他就是一个体 啊，有一个这个叉叉啊，加这个呢就是一个无参的体啊，就没有参数的，你看凡是有下面这些命令的就是都是有参数的，比如说这个编制面啊，就什么啊，是这个啊，牛角是编制下来的 是吧啊包括我们这个编导员哎，这个区我们是通过编导员进行导的是不是？那如果说我们把这个参数移除，你看鼠标放到这里，你看啊你双击他就 变成这个啊，是吧，一个一个红色的叉叉在这里了，说明什么？说明他就变成无餐的体，那我就没有办法编辑这个圆角了对不对啊？是说呢啊，再回到我的课件啊，是说呢左键呢啊是可以进行选择你的对象啊，那么编辑对象呢是根据参数来的 啊，有的模型呢我们没有去参啊，那么我们所有所用的芥末命令都是在上面进行保留的啊，那就可以通过双击鼠双击鼠标左键选择你要编辑的区域进行编辑 对吧啊理解一下啊。嗯好，那么明白了左键之后呢再讲中键啊中键呢它可以进行缩放可以进行旋转也可以进行确认，是吧那我们逐一来进行讲啊缩放怎么进行缩放呢啊我们回到右击啊你接下来比如说我要缩小啊因为看不见 电吗？我要缩小吗就滚轮呢往后滚，哎往后滚是不是可以缩小了是吧我要放大哎我就滚轮往前滚就放大了。但是同学们有没有发现一个细节啊 哎你看哎我想让他往左边放大我也想让他往右边放大哎为什么我们能够游刃有余呢啊那根据你中间这个靶心你看没有啊把背景改成黑色啊啊你看这个靶心的位置哎我放在这个牛角这里 啊然后往前进行滚动你看他是不是往牛角这个位置你看啊进行放大呢所以说呢你的把心在哪个位置那么他就会往哪个位置以哪个位置为中心进行放大或者缩小啊你看 是啊那我要想看下这个啊牛角放这里你看啊放这个牛蹄这里，哎往上放哎就放大放大啊缩小缩小缩小是不是啊说这是放大缩小的一个意思啊。当然了啊 只有滚轮。那么如果说我的我的鼠标是三键呢中间没有滚呢我怎么放大缩小呢啊那你就可以通过啊你的坑缺键 ctrl 啊按住坑缺键啊，然后接下来就可以双方连按住坑缺键，然后呢鼠标移动这个位置， 哎我们进行按住中键不动啊中键按住不动啊然后往前移就放大往后移就是缩小懂了吗？啊只要你按住你的坑缺键啊然后这些鼠标放到你想要放大的位置啊，然后按一下鼠标中键， 然后呢按住不动往前拖就是放大，往后拖就是缩小啊，所以说这就是啊，我们所讲的缩放的一个意思啊，同学们学会了吗？嗯啊，那么缩放内容能够明白之后呢？啊，那么这样 再来再讲旋转啊旋转啊，那么旋转呢，这个就有点意思的啊，回到右击我们鼠标啊，放到某一个位置，放到这个位置啊，然后按住中间不动进行哎 啊，然后进行移动，你的鼠标你看就可以就可以进行啊旋转了是不是啊，那我鼠标往左移就往左转，往右移就往右转，往上就是往下看啊，往往下移就是往上看，是不是啊，说这个的话呢，呃，你自己记住我所讲的就行了 啊，这是啊，旋转的一个意思，那么旋转他有旋转中心的，旋转中心的啊，就比如说啊，你看他旋转中心默认是在这个模型的正中心啊， 比如说我想旋转中心，我想从这个牛眼睛这里进行旋转行不行？就比如说我想要以某一个特征进行旋转啊，就比说这是我一个产品啊，然后我现在只想看 这一个区这个孔的一个内部形状啊，对吧啊，就比如说这个牛，我只想看这个牛眼睛以牛眼睛的方式进行旋转，行不行呢啊，你在空白位置进行右键 可以设置旋转参考啊，选在哪里呢啊，那这里有点捕桌啊，你可以点击点在面上 啊，就点在面上啊，这我们就可以在面上进行选一个点了，你看设置旋转中心啊，先清楚啊，再设置选择这个。哎，牛眼睛这里单击一下， 你看啊，我随便说放你看他都是以这个牛眼睛看，那个双双是种斗同心度的，一个两个圈了。没有啊，你放大放大，你看啊，他都是以这个牛眼睛这个区域进行 啊，是吧为选人中心的，这样的话呢你想看这个区域呢就能够非常的轻松进行看到，对吧。啊那么这个旋转啊是吧，这个旋转的功能 学会了之后呢啊再是确认键。确认键是什么意思啊？我们回到邮寄里面来啊，我们进行看一下直线 画一根线啊，那这不就确认吗？啊那这个区呢它是处在一个高亮的状态啊，所以说呢我们只要按一下鼠标中线啊就确定了，是不是啊，那我这边再画一根直线 啊，我把这个确认，我不点，我点应用点应用 ok， 然后再画一根线，你看这个蓝色的框框跑到应用这里来了，你再按一下鼠标中间啊，他就是应用的意思啊，所以说呢啊你只要观察这个蓝色的块在哪里，如果说他是在哎应用这里那他就是应用啊，那么这个命令呢，他还是存在的 算你可以一直使用这个命令。那如果说这个命令呢啊跑到确定这里来了哎，比如我点了下确定了啊，那么他这个呃 在哪呢？就自动保存为确定的状态，那我这边再画直线，你看他就确定了，让你这时候你摁一下鼠标中键啊，鼠标中键单击 就是确认的意思，确认的意思包括编程里面也是一样的啊，这个就不多说了啊，能够理解吗？所以说呢哎这一个确认键啊，我是经常用的，包括缩放，包括旋转啊，在使用 ug 的个人中会经常的进行使用，包括左键包括编辑对象 啊，我会经常去使用他啊，那么右键的话呢啊是弹出右键菜单啊，长按就是右键，按住不动会出现快捷操作，啥意思呢啊那现在我们来进行讲一下啊啊回到右键里面来啊，右键空白位置右键会出现菜单答案，你可以刷新 可以适合窗口对吧啊这边的话呢啊也可以进行框选啊框选你看这边可以进行框选啊，这个区框选啊，框选的话呢啊这边就不要空啊，这边旋转一下这样子啊这样子旋转一下平移一下 框选啊那么这个框选的话呢其实有多种方法啊。这个框选我先不讲了先不讲 ok 啊好那么这个时候呢我们再进行观察一下 啊，右键猜单它里面有很多功能啊，你想用谁用谁这个功能呢我们还没有讲，所以我就不多说了啊还什么渲染啊啊定向是图啊啊还有什么设置学院中心啊很多内容呢我就不去细说了，包括上面这个区还有个过滤器的选择 啊，还有装配等等啊包括呢我们的一个啊框选的一个选项，你是要套索还是要圆还是要举行是不是啊，包括他的过滤器，细节过滤器啊等等等等包括你 你的一个选择优先啊，你要以谁为优先啊是吧，这个不多说了啊。那么右键啊单击一下就出现这个页面对不对？那你右键就不动呢他会出现哎可以出现艺术外观也可以出现带边着色也可以出现 啊着色啊我们先看一下啊啊那么现在这个视图呢没在中心是不是啊这边也看不见啊你就按右键按住不动移动到左边适合窗口然后松掉右键哎那么这个视图就适合窗口了啊你可以这样子啊右键按住不动直接拖就好了啊就比如说在看不见你哎这样拖一下是吧是不是看不见了 啊这哎脱一下是不是啊放大一下哎脱一下是随便在哪里脱都可以哎自己脱也可以啊是吧啊啊在这里脱下哎可以是不是啊这就适合窗口适合窗口啊包括呢啊是吧着色啊就是不带边的啊是吧带边着色啊就带边 的啊就能够显示边界的是吧还有这个带淡化的边框线框是吧还有呢呃静态线框静态线框我经常用啊编程我是经常用的。好吧啊那就不多说了啊先回到默认再适合窗口 ok 好的那么 右键啊功能明白了之后呢那接下来啊接下来就是啊放大缩小试图啊他是左键加中键啊左键加中键我们试一下。好吧就用的预计名哎左键中键左键中键啊不过这个呢啊我不怎么不怎么喜欢用啊是吧不习惯 不习惯说这个功能的话呢啊要么就是放大缩小要么就按住坑雀就好了啊说说这个功能的话呢啊你们可以不用如果说你用的习惯了会可以用它啊是吧啊那么移动仕途的话呢我是经常用的啊经常会移动的就是我想快速看到某个内容啊是吧。 摁一下鼠标中间加右键啊，这个平移是不是啊，那我们进行放大啊，放到这里，哎，平移一下，再放大，哎，再平移一下，旋转一下，平移一下，平移一下，就是中间加右键，是平移的意思啊，理解一下好吧。 嗯，好，那么平移的内容呢？明白了之后再往后面讲啊，那就是啊，放大缩小坑犬加中建讲了是吧啊 shift 的加中建呢，就是平移就是在你这个三建啊，不是不带滚轮的 啊，然后 shift 加左键这个功能呢啊，我这边也是用的比较多啊，比如说选多了，我们可以通过他去取消选择是吧，回到预计里面来，比如我选的这个牛啊，就选这个角，对呗，那就选下面，比如下面这个区区我是多选的，你就按住 坑 shift 键，按住 shift 键，就是这个键盘的这个 shift 键啊，按住 shift 键啊，然后鼠标左键单击他一下 就取消了啊，你看按住西北的键，不要送西北的键，不要松掉啊，移动到你，要你移动到你多选的位置，鼠标左键单击，鼠标左键单击就可以取消选择啊，这个功能啊，在编程模块，在芥末模块啊，这个功能我们会经常的去使用它， 使用他啊，然后再又是平移，是吧，中间加右键啊，然后再是右，然后再是这个区域缩放，旋转和确认，即选择与编辑 这几个功能是用的非常非常多的，包括右键长按快捷这内容也是用的非常非常多啊，然后弹出右键菜单栏的话呢。呃，这个功能偶尔用一下用的不是非常多， ok 啊，那么这个鼠标与键盘的综合使用就讲完了 啊，同学们学会了吗？啊，有什么不理解的啊，可以在下方评论区进行提问啊，然后回复六六六，有惊喜可以领取学习资料啊，想学编程的找一方就好了。感谢同学们收听，拜拜。
