solidworks屈服力表怎么看

大家好，我是曲目老师啊，那么本堂课呢，我们来讲一下啊，在记忆力分析当中屈服强度的一个意义。好，那么我们来看一下我们的分享中。来啊，上堂课啊，我们将我们的样板进行了一个简单的有序员分析啊，分析出来的负载呢啊，大概只有我们的两百牛啊，两百牛的一个负载， 对吧，但发现啊，我们的一个应力最大的地方也不会超过我们的一个屈服强度。好，那这堂课呢，我们把它负载稍微的去更改一下，我们来看一看啊，我们来新建一个新的受力分析，现在新的啊，目的是算的， 这里名称稍微更改啊，改为我们的三千牛啊，三千啊，做一个标记好，前面啊，还是不变啊，还是我们的普通碳钢 啊，不变，夹具呢，也还是不变。固定结合体选中打勾啊，然后外部载荷也是啊，选择我们这个力，选择我们的面之后 啊，给他一个选定方向，选中啊，把这边啊稍微的修改一下反向地的大小可以到三千牛啊。打勾 网格的话还是要进行一个细分啊，将我们的分析部位进行一个细分，一个啊为一点一打勾好，然后呢我们再来生成他的一个网格，粗糙一点点啊，因为电脑的配置比较低的话，就粗糙一点点。打勾 好，然后呢我们再来进行一个运算对吧？好，这时候我们发现啊，这个， 这个蒜粒和我们之间蒜粒有什么区别啊，那我们来看右侧，右侧这边我们多了一个箭头对吧？好，那个箭头所指的一个大小啊，那就是我们当前材料的他的曲幅强度 好，那关于屈服强度啊，他到底有什么作用啊，也表示是什么含义？我们来说一下，这些很多同学有可能了解过这个金属的拉伸变形的一个实验，实验当中呢，会讲到我们这个抽奖度啊，我们来简单的了解一下啊，第一个我们化妆图 啊，这张图呢，是我们的一个阴力大小，或者说我们力，简单来说就是力度大小以及金属的形变量啊， s 不一样大小啊，好，起初啊，我们金属在拉伸的过程中啊，这金属啊在两侧拉 生过程中，对吧，那起初的话，它是处于一个弹性形变成为线性的一个形变啊，好，当到达我们极限弹性的时候时啊，那这时候会出问题，会处于啊，我们新的一个阶段叫曲阜阶段， 那么这时候如果说你的力的不变化啊，力不变的话啊，他还是会产生位移，产生位移好，只是达到我们最大屈服点， 然后呢，我们再一次施加力的话，他会产生一个素性的形变啊，素性形变的话，成为一个曲线啊，成为这个曲线。好了，这里的话，我们来看一下这个曲阜的作用啊， 首先前面属于弹性性变，弹性性变的话相当于啊，比如说我们拉一根皮筋啊，给他一个较小的力的话，当撤掉这个力时啊，皮筋又会变为之前的 把一个情况，这会成为弹性形变好，这一点好，但如果说我们施加一个力啊，不断施加啊，直至啊他发生在一个塑性变形，超过了他的啊，这个屈服力啊，或者是屈服强度， 对吧？那这个时候啊，我们再去拿的话啊，皮筋是无法恢复成为啊，我们之前的一个形状，那么金属材料也是如此，对吧？然后结果你继续施加的话，直至皮筋断裂啊，或者说金属的断裂，也就是说超过了我们的抗氧强度， 对吧？好，所以说一般我们在这个分析这个材料力学的话啊，一般我们的这个力的话要小于啊我们的曲阜强度啊，就曲阜强度这个地方，不会让我们的结构键啊大于啊超过我们的一个曲阜 长度。好，那么看到零点钟来，这时候发现啊，我们刚才是试下了一个三千牛的力啊，向下对吧？好，我们来看到右侧，首先金属材料的曲幅强度为啊二百二十兆帕， 对吧？也是这个位置。好，那么剩下就是显示啊，上面这些颜色区域当中啊，就会超过当前我的这个强度，也就是说他会发生啊我们的一个塑性形变，从而损坏啊我们的结构键， 所以说当前零件啊是无法承受在数字方向上啊，三千牛的一个力度大小。好，那关于本堂课内容啊，老师讲这个地方，我是青木老师，那么我们就下堂课再见。

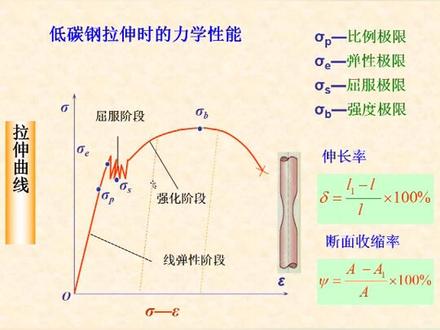

q， 二三五缸的二三五指的什么意思？大家可以看一下我们低碳缸拉伸的力学性能，这里面有三个阶段，第一线弹性阶段，第二屈服阶段，第三强化阶段。那么二三五的话指的是屈服阶段的二百三十兆帕，你学会了吗？每天分享一个机械知识，带你走上机械大师之路。

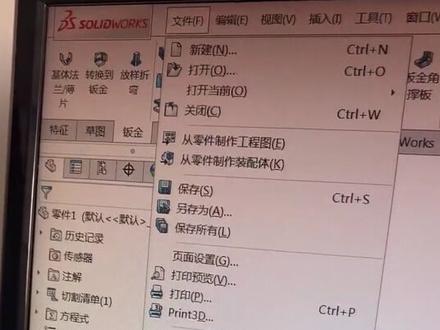

在如何真正的添加这个零件的材料，在网上有很多人说在工具文件夹自定义属性里去添加，这种添加方法是没有真正实际意义的，真正的添加的时候，会把他的所有的材料密度这些相关的东西 添加进去，我们可以看到这里的编辑材料，这里有很多，比如说你是缸，这个缸里面我们四十瓦缸可能是幺零四五代号，或者幺幺零二零等杂缸，还有驴是六零六幺 t 六这种材料，我当我们 添加这些材料的时候，这些材料的这些相关的密度啊，抗过强度啊，这些东西都可以添加进去，这才是真正的真正的添加材。 而我们现在这个是沃克里面的材料代号呢，不是我们要的，也就是说如果我能，我们能把这个里面的代号改成 我们国内的标准的代号名词，意思就是说相当于把这个材料给运用上去了，因为因为你这个材料已用出去之后，你出混凝土这个材料里面会自动带进来的，是不是这里有材料他会自动带进来的， 所以应该学会去改这个里面的材料名称，而不是直接添加手动添加成名字的成文件名的那种材料， 那种不可取知道吗？因为那样他没有密度，没有看到强度进去，那怎么怎么改呢？你可以在这里工具选项这个里面有一个那个 文件位置，我们看文件位置就可以在这里找到，这里有个自定义的材料库，我们可以找到他这里找这个材料数据库，把材料数据库的这个目录找到就可以了，我们可以找到这个里面呢，有个 c 盘， 是不是这个里面？你可以把这个窗口不要关，按 windows 加一快捷键，然后找到我们这个 c 盘。 swork so do work perfect files so do work。 你先按照第一种录进来找，如果找的没有，再去找别的哈， 啊，是洛克，然后再找烂烂里面呢，再找这个中文简体，中文简体再找这 思路的材料，现在就是这个单词了啊，这个台单词里面呢，有一个材料，这个单词把它右键用记事本打开， 打开之后建议大家不要在这里面乱改啊，这个里面改的，改动的时候是改原来的这个软件的程序，所以不能乱动。如果说你要改这个里面，比方说你要改的是 啊，一个六零六幺 t 六，或者什么材料，或者是我刚他原来是幺零，假设是幺零二零刚他的大爱好，是吧？其实两个的看大家都差不多，你点这个幺零二零， 你这搜索幺零二零缸冷闸，把这个改成什么 a 三缸，假设我们改成 a 三缸，那你就在这里怎么做？你这样 ctrl 加 ht， 然后把幺零二零点查到下一个，这个时候可以看到这个底下会查到到，一直查到到幺零二零，等答，刚好关了，这个时候就把这个幺零二零，等到刚这个名词，把它改成 a 三，刚 a 三，自己打上一个钢字就可以了。 好了，然后再保存下， 保存之后关了，关了，你要把速度过后关了，重启一下就可以了。我们看一下是不是要重启一点，查掉编辑查掉看一下， 可能要重启一下哈，我们点缸，然后，哎，这里就有了，看到没有？这个 a 三缸就进来了，对应他的材料和密度都有，那你出风 图的时候呢？你如果在那个文件模板里面会引用那个那个材料，他会自动的，会进来的，懂不懂？会，材料名称会自动就变成 a 三缸，在你标题栏里面。

什么是屈服呢？待会我们来讲。嗯，我会在我的课程中穿插很多基础理论知识来方便同学们。就是对不同内容如果不理解或者定义不了解。就像这个屈服力是什么？不了解的话，我们会增加很多普通内容。 这也是我们跟市面上 j e 课程不一样的地方。让我们来看一下啊。我们在我们就把这两概念先读一下吧。 应力集中是设计工程师在设计工程中不可避免的问题。使受力构建由于外界因素或自身因素形状大小，形状尺寸发生突变而引起的局部应力增大的现象。多出于尖角、孔洞、缺口槽等钢琴约束的地方。 然后奇异值是指受力体由于几何关系，在求解时应力无穷大。这个打错字了吧。应力无穷大。 根据弹性理论，在尖角处无穷大。所以我们需要在这个时候多增加一些圆角的设计。当然，几何中真正的直角是不存在的。 然后是我们的网格细化。这是我斋子知乎上的一篇收敛性的研究文章，他们认为就大家可以看一下吧。认为当前一个变化与后一个变化永远小于正负百分之一的时候，认为我们的结果收敛。 当我们结果收敛的时候，说明我们网格足够细，我们就已经满足我们的标准。我们仿真分析是一直在寻找。嗯，在精度满足要求的情况下，减小计算量来使我们整个的计算足够快。 然后正常啊，正常，我们一般小于百分之五就行了。这也是网上的一个原则。然后我们这是比如说全局自适应网。这是几种？我们 songs， 比如说 enzys 啊提供的网格策略，我们 sorry box 也是有的。就像我们一开始调节精度的时候，我们会有生成网格，在这边我们可以调节全局的精度， 我们也可以呢，做什么呢？比如说根据局部大小来自适应网。这个是什么意思呢？来做个比方啊。比如说我们可以看到我们先把名字定义成粗糙，然后我们在高级选项中 呃，然后我们在网格选项中有个应用网格控制，然后比如说我们对这条线进行网格控制， 然后写最小的是一毫米，然后大小就不变。这个呢，是指网格游戏到宽的变化速度，可以重新运行一下，然后再 我们可以看到现在精细度很高了啊。我们就发现了刚刚的应力集中的问题，这条红的就是应力集中。
