大家好,这期视频我来介绍一下变频器恒压供水的接线和设置方法。打开变频器下盖就可以看到我们的功能端子。 软传压力表一般接十伏 a i 二和 g n、 d, 这里需要注意区分线的颜色,两线制的压力变声器,正极接二十四伏,负极接 a i 二。 长按蓝色 p r、 g m 键进入参数,短按确认找到 f 零杠零。一,再次短按确认,将数值改成六按确认保存。按向上键找到 f 零杠零。八按确认 进入,将数值改成一。自由停机按确认键保存,长按蓝色 p、 r、 g、 m 键返回上一层,找到 f 五, 短按确认找到 f 五杠零。二,进入后将数值改成一按确认保存。继续找到 f 五杠零八。 进入后根据需要可以将参数改成零或者是一零为远程压力表, 一为压力变控器,按确认键保存显示 f 五杠零。九按确认键进入。这里需要修改传感器量程,如量程为一点六兆帕,将数值改为十六即可。短按 确认保存,这里参数设置就完成了。最后长按两次 prgm 键返回主界面即可。这个是恒压供水的显示界面,以中间的横线为界,左边为设定压力,可以通过上下键来进行调整, 右边为返回压力及远程压力表或压力变速器返回过来的实时压力。如果实时压力存在误差,可通过参数 f 五杠幺幺来进行校正。 接下来我们模拟一下恒压供水的实际运行状态,按绿色 r u n 键启动,当反馈压力为零或低于设定压力时, 变频器持续运行,当反馈压力达到或超过目标压力时,变频器会停止运行,进入休眠。 当反馈压力低于雾霾压力一定值时,变频系会重新唤醒投入,这样就实现了水泵的自动恒压功能,做到无需专人值守。
粉丝161获赞159

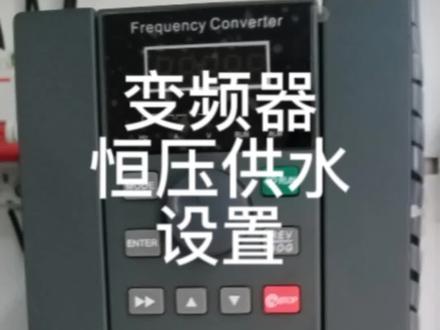

今天我们调变频器恒压供水,其实很简单,只需两个参数,第一主频率元设置为 pid, 第二设置一下使用压力就行了, 其实就这么简单,下面我们就设置一下,看一下 进入 一位这款变频器,他这个主频率原是 f 零零零四, 调整为八,确定八十 phd, 下面我们设定压力,这个是压 是零八零二,他的变频器默认的是五公斤,我们调三公斤吧,调整三公斤试一下。好,三公斤确定返回, 返回,我们开机试一下, 上面显示的是压力表,远传压力表,实际压力,我们这是模拟的 上压,上压二点七,没关系,超过三点一,二点九五,还上升,超过三点零 攻击压力,变频器频率开始下降, 低于这个频率变频器就重新启动,这就是恒压供水,简单设置,下次我们讲解休眠,今天就到这里下休眠,下次再讲。

今天给大家介绍变频器恒压供水的设置方法。变频器主线路接线方法很简单,电源输入变频器输出端连接到电动机,我用电动机代替水泵控制线路,我只外接一个远传压力表, 背面有个接修明,红色线是公共端,接到变频器外部端子 gmd 接线柱,绿色线是电源接到正十伏接线柱,黄色线是控制线,接到 avi 接线柱。远传压力表接线也不复杂,都会有接线图或接线说明,安装时看一下就会明白。 设置参数之前,我们先把变频器恢复出厂设置,按 mode 键找到 p 零零,按向上键调到 p 七六,按 enter 键进入,将参数调到零九,按 ant 键保存并退出。这样我们就把变频器所有参数重置为五十赫兹的出场设定。现在我们开始设置恒压供水的参数,我们从 p 零零开始按 ant 进入, p 零零是设置主频率来源的,我们使用远传压力表接外部端子 avi, 所以 p 零零的参数必须设置为零幺,按 aunt 键保存并退出。接下来我们调到 p e e 五,设置 p i d 来源。 因为我们还要设置压力表的参数,所以这里我们设置零四,下一项设置 p 一一六, p i d。 回售目标选择涉及到正十伏的只有零零,正回售和零幺负回售。 正回售和负回售我都试过,出现错误的话倒换一下远传压力表正负极接线即可,我选择正回, 默认就是零零,直接保存继续下一项 p 一七比例增一指,这个需要根据现场情况去调试,涉及到水量、水速、扬程等等,用水量大就调高一些,用水量少就调低一些,我这里就默认了直接保存。 p e 八是积分增益,和 p e 七差不多,也要根据实际情况进行设定。继续下一项, p e e 九,设置压力表量成。这项好理解了,一兆帕的压力表设为十公斤,一点六兆帕设为十六公斤。 下一项 p e 二五。 p i d。 参数值设定。刚才我们设置 p e 一五时,选择的是零四零四中就提到 p e 二五了。 p e 二五注视中也写了不能超过 p e e 九。 p e e 九是压 力表量成,当然是不能超过的。简单来说吧, p 一一五我们可以理解为设置水压的上限,到达这个上限后停止供水,我设为五公斤。 继续下一项, p e 三六。睡眠时间默认是十秒,实际使用中应该设到六十秒至一百秒左右,我这里为了节省时间,设为五秒。下一项 p e 三七,睡眠频率最高频率是五十赫兹,我们设为一半好了,调到二十五赫兹。 下一项 p e 三八,唤醒压力偏差它这个注视我就不读了,简单点说就是水压的下限值,水压降到这个值就会启动水泵上水。刚才我们设置 p e 五,说了把 p e 五理解为水压的上限, p e 三八,这个值的单位是百分 底,默认百分之八十。设置 p 一五十,我们设的是五公斤,压力乘以百分之八十的话,就是四公斤,下降一公斤,范围有点小,我们设为百分之六十,这样可以下降到两公斤,五减二等于三。就是说压力表下降到三公斤时,启动水泵上水。 所有的参数都设置好了,返回主频率显示界面。接下来我把空压机的气管接到远传压力表上,用气压模拟恒压供水过程。 按一下启动键,电动机开始运转,代替水泵上水。现在压力表处于零压力,电动机越转越快,已经满负荷了。压力表指针开始上升,接近五个压的时候,主频率开始下降。主频率下降 代表电动机转速下降。超过五个压力,主频率加速下降,一直到主频率为零,电动机停止运转,我再把压力宝的压力降下来。 低于三公斤压力的时候,主频率开始上升。电动机启动上下线与我们设定的参数一致,这就是变频器恒压供水的全过程。

大家好,这期视频我来介绍一下变频器恒压供水的接线和设置方法。打开变频器下盖就可以看到我们的功能端子。 远程压力表一般接十伏 a i 二和 g n、 d, 这里需要注意区分线的颜色,两线制的压力变声器正极接二十四伏,负极接 a i 二。 长按蓝色 p r、 g m 键进入参数,短按确认找到 f 零杠零。一,再次短按确认,将数值改成六按确认保存。按向上键找到 f 零杠零。八按确认 进入,将数值改成一。自由停机按确认键保存,长按蓝色 p、 r、 g、 m 键返回上一层,找到 f 五, 短按确认找到 f 五杠零。二,进入后将数值改成一按确认保存。继续找到 f 五杠零八。 进入后根据需要可以将参数改成零或者是一零为软圈。压力表 一为压力变控器,按确认键保存显示 f 五杠零。九按确认键进入。这里需要修改传感器量程,如量程为一点六兆帕,将数值改为十六即可。短按 确认保存,这里参数设置就完成了。最后长按两次 prgm 键返回主界面即可。这个是恒压供水的显示界面,以中间的横线为界,左边为设定压力,可以通过上下键来进行调整, 右边为返回压力,即远程压力表或压力变速器返回过来的实时压力。如果实时压力存在误差,可通过参数 f 五杠幺幺来进行校正。 接下来我们模拟一下恒压供水的实际运行状态,按绿色 r u n 键启动,当反馈压力为零或低于设定压力时, 变频器持续运行,当反馈压力达到或超过目标压力时,变频器会停止运行,进入休眠。 当反馈压力低于雾霾压力一定值时,变频系会重新唤醒投入,这样就实现了水泵的自动恒压功能,做到无需专人值守。

呃,大家好,呃,有很多朋友问我,我们这个控制器能不能接两台变频器啊?今天的话我就实际给大家操作一下,看一下我们这个控制器接两台变频器是怎么接线而去运作的。 我们先接一下这个便秘器的启动信号,我们便秘器的启动信号,呃,要接到 di 一、 di 二和 di 三,这个的话,我们要用到多段数。 好,这两个便秘器启动信号啊, di 一、第二二、 di 三都已经建好了。呃,为了方便区分,我们把便秘器做一个编号啊,分别为一号便秘器和二号便秘器。接下来我们接 两个变频器的模拟量,模拟量我们用蓝色的线来做一个区分,顺便接到我们变频器的 ai 一和间地啊,两台变频器的 ai 一可以并在一起。 好了,这个变频器和控制器的启动信号和模拟量信号都已经接好了,我们需要对变频器的参数进行设置,因为我们两台变频器我们需要用到多段数进行设置一个多段数的参数。 好,现在我们启动之后,可以看到一号的变频器已经开始工作了,一号变频器达到五十赫兹之后,压力还没有上来,他会切换为公屏,同时间启动二号变频器,现在我们模拟一下 其中一台变频器发生故障,然后自动切换排除故障泵,另一台备用变频器启动,现在运行的是二号变频器,我现在给他一个故障信号,好,现在二号泵已经故障,他备用泵,一号泵就自动启动, 二号泵的故障排出后又会变为一个备用泵。现在我给到一号泵里的故障信号, 好,一号泵已经故障了,自动启动二号泵,备用泵, 好,今天的案例就介绍到这里了。

大家好,这期给大家介绍四点三寸控制器压力变速器的接法。这款控制器支持四到二十毫安两线制的压力变速器, 变速器的正极电源接到我们一号段子,二十四伏直流供电,负极接到九和十,这款控制器是有内置电阻的,所以九和十要短接起来。 同时在我们控制器上, pr 十的参数要设置为二,一是远程压力表,二是压力变动器,这里一定要修改过来。 p 二十一是最大量程,如果是一点六兆帕的,这里改成一点六就行了。很多客户说压力对不上,很大原因就是这个量程没有设置好。压力变速器的接法还是比较简单的,这里就不过多介绍了。

大家好,这一期我给大家介绍我们四寸的恒压供水控制器和变频器的基本接线, 蓝色线及模拟量信号,红色线及变频器启动信号 制度运行 三和四断开即化为手动电瓶器,停止运行, 长按数据键进入参数。

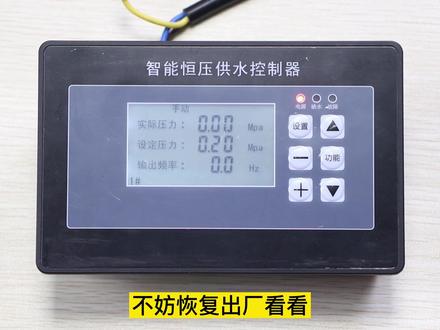

大家好,四点三寸控制器的恢复出厂设置呢,就比较简单,首先要将控制器断电,控制器在断电的状态下按住设置键不动,此时给控制器上电, 当控制器界面上显示三个横杠的时候,松开手,这就完成了恢复出厂设置。有时候大家碰到控制器出现问题或者显示故障的时候,不妨恢复出厂看看。

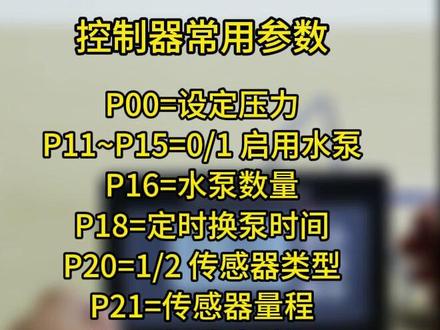

控制器的常用参数调整,设定压力只需要按加减号就可以进行现场调整,设定了,然后长按设置键进入参数,确定零,也可以设定控制压力 p 幺零, p 幺幺, p 幺二, 如果这里是两台泵,我们改成一启动,现在就是一和二两台泵, p 幺八是导泵时间,我们可以根据需要去设定这一个导的时间。第二时是传感器的内心选择, 一代表的远程压力表,二代表压力变速器,我们设定一修改。第二十一是传感器良辰, 我们根据需要可以把它改成一点零,或者是一点六兆帕,这些都不用修。第三十九的一个下降速时间默认是十秒,我们可以根据需要把它延长到二十秒或者是更长。 第四十是我们的休眠判断,延时出场波呢是六十秒,你可以根据需要把它缩短,把它开始进入休眠。第四十一是休眠频率,出场是零零蛋白无休眠, 可以根据需要把这个频率置换成二十分钟,然后其他的参数都不需要登记修改,然后把设置键完成。
