cad图导入revit怎么没有前置

将 cad 图纸最快导入 ravet 的方法，打开 cad 框，选中需要导入 ravet 部分，按 control 加 c。 接着在 ravet 中使用橄榄山插件的粘贴 ca 地图选择仅当前仕途可见。点击左键， cad 图纸就复制进来了，赶紧去试试吧！

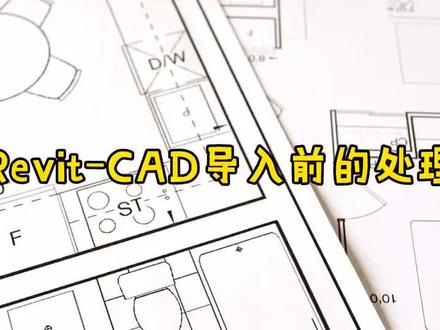

cad 图纸处理一 cad 图纸在导入 revit 之前，如果没有处理干净的话，会导致模型文件过大，卡顿，观察困难等问题。首先我们要用签证打开图纸， 先把图层全部打开，把锁定和冻结的都给打开。 接着测量一下图纸的比例是否正确，如果比例不正确的话，需要用缩放命令把比例调整到正确。 快捷键 x 炸开需要的图纸，如果导入 remit 后图纸有丢失，可以返回。这一步多炸开几次，把需要的图纸进行在基点复制，图纸的零零 点就是图纸导入的基点，与项目基点重合。现在以 e 交 a 轴进行导入 reverage 的项目原点上，快捷键 ctrl 加 n， 新建一个 cad 样板，粘贴对齐到零零点， 然后把不需要的东西删除。 快捷键 p u 清理图层， 把图纸导出 t 三格式， 回到 revit 中进行导入， 测量一下尺寸内容没问题即可。这里把项目基点显示出来，确定一下零零点是否对齐项目基点。

被去导入 c ad 图纸总是出错，怎样设置才能正确导入安排？首先进行图纸处理，用 c ad 打开图纸，选择需要部分，按快捷键 w 对选择的图纸写快导出， 然后打开 rap， 选择插入，点击导入 c ad， 选择需要导入的图纸，勾选井当显示图颜色，默认图 图层标高默认导入单位，选择毫米定位，选择自动中心到中心，点击打开图纸，成功导入并出现在视图中间。

cad 图纸处理二，量图的处理比较特殊，因为要把配金等不需要的内容删除，留下量的尺寸、标高等信息。先框先需要的图纸带基点复制，选择复制基点， 快捷键 ctrl 加 n， 新建一个 cad 样板，粘贴到零零点，如果图纸多的话可以一起处理，之后再复制， 先新建一个图层，设置成显眼的颜色。 接着要用到编辑选项卡下的查找命令，把量尺寸、量标高等过滤出来， 这里要注意把列出结果勾选上过滤内容，可以输入尺寸和标高带有的内容，像 l、 零、 x 还有负零加零等。 过滤选择归到刚刚新建的图层里。磨刀不误砍柴工，这一步需要大家耐心处理，检查是否有遗漏的。 接着利用隔离把不需要的涂层过滤出来， 再利用查找把不需要的内容删除，如果不想保留引线，可以全部删除。这里需要大家检查一下，防止把需要的东西删除， 完成后取消隔离。 完成这一步之后，快捷键 p u 清理图层， 把图纸导出 t 三格式， 回到 rabbit 中进行导入， 测量一下尺寸没问题即可。 操作方法跟上一个视频是一样的，不同的是删除内容的方法。如果有更好的办法，欢迎评论区留言，今天的分享到这里，喜欢点赞加关注。

如何将 c、 a、 d 图纸链接进 lived 模型？这种方法不要再用了。点击查入链接， c、 a、 d 选择需要链接的图纸，选择仅当前视图，否则所有视图都会出现这个图纸。选择导入单位，一般图纸均为毫米，点击打开图纸便链接成功。 一般不建议使用导入，导入相当于将该图纸整个放在模型中，不仅增加模型大小。修改原图纸之后， levage 中的图纸无法修改， 而链接 cad 相当于引用，不会明显增加模型大小。原图纸修改之后，我们点击管理链接 cad 格式，点击重新载入链接的图纸就会有相应修改。

这是我们收到的图纸，如果不进行处理，导入 rwat 中的话，会导致 rew 非常的卡。下面我们以这层量图为例进行处理，先把要处理的图纸选中， 进行带机点复制，选择一个导入机点，然后新建 c、 a、 d 样板，把图纸复制到新样板中 里，数值为零点零，为了就是按把刚刚选择的积点倒入 rewet 中，把不要的东西删除一下。 这里我们量一下图纸的比例是否正确， 两千八百与图纸比例一致，把图纸炸开一下，这不是为了防止导入之后有的图层丢失。导入前把图纸清理一下， 用天证把图纸导出。 t 三格式的文件 打开，歪歪的把图纸进行导入， 可以看到导入的基点与项目基点完美结合，检查一下图纸比例与图层丢失没问题即可。

将 cad 图纸导入建模的最快办法？在 cad 中选中需要导入的线条，然后 control 加 c， 再打开 ravid， 使用粘贴 cad 图功能选择仅当前仕途可见。然后单机放置， cad 图纸就导入进来了。你还有比这更快的方法吗？欢迎评论区留言。

rivet 导入 c， a， d 总是出错，怎样设置才能正确导入？首先打开 c， e， a， d 图纸，然后选择需要的部分，按快捷键 x 将图形炸开，再输入快捷键 w 对选择的图形写快导出， 然后打开 viv， 点击链接 cad， 选择需要导出的图纸，勾选仅当前视图导入单位，选择毫米定位，选择自动中心到中心，然后点击打开图纸，成功导入并出现在视图中间。

瑞飞中导入的图纸被构建覆盖，该如何处理？这里给大家介绍一个好用但容易忽略的功能。首先选中 cad 图纸，在选项栏中将背景替换为前景， 可以看到此时的图纸已经放置在构建之上，大家可以根据自己的需要任意选择前景或背景。

做好的 cad 施工图，怎么让它终生成三维模型？首先点击链接 cad， 再找到 cad 文件，导入单位改为毫米，勾选仅当前仕途，然后点击打开，这样就可以根据 cad 图纸进行建模了。 如果图纸有修改，也能同步修改。点击管理链接，选择图纸，点击重新载入，这样链接的 cad 图纸也会随之修改。

嗨，大家好，今天我们进入导热的入门第六课，导入 cd 图纸啊，首先呢我们还是去打开热的二零，二零这软件打开之后呢，我们现在去申请项目，点击新建，然后选择进入样板，点击确定新建好项目之后呢，操作就非常简单了，首先我们要进入到插入选卡，在里面呢，去找到这个导入 cd 按钮，点击他， 而这个时候呢去找到 cd 文件所在的位置，我在桌面上呢去找到这个 cd 文件，然后勾选上仅当前视图，点击打开文件，成功导入之后呢，他的位置可能会有些问题呢，选中这个 cd 文件，然后在这里点击这个解锁按钮， 使用动工具，直接将他拖动到中心的位置，然后再次点击这个锁定工具，将他自己锁定，这就是关于如何在这当中导入 cd 的操作方法，大家学会了吗？如果大家想观看更多完整课程视频的话，欢迎关注、点赞加评论。

revit 中导入 c a d 我们常用插入模块下链接 c a d， 选择处理好的图纸进行导入，有没有比这个更快捷的导入方式呢？我们直接在 c a d 图纸中框选需要导入的区域， 然后 ctrl c 复制，直接进入 rapid 软件，选择橄榄山模块下的粘贴 cad 即可一步导入图纸，从而免去处理图纸的过程。
