在数控切割中,拨口加工直观重要,你是否厌倦了?在 sigma ness 中手动为每条边添加拨口本?教程教你一招利用拨口字母串 在 cad 的 图形中直接定义拨口,导入时自动识别,让你的编程效率翻倍。 原理其实很简单,只需要在 cad 中将需要破口的线条加上特定的轮本标签,比如这条边我们需要做个四十五度上坡,那么在 cad 图形中将这条线条旁边注明 v 四五的文本乘组即可。 这就像给线条贴上了坡口身份证明。我们来演示一下,通过导入按钮选择编辑好的图形,当软件读到 v 四五时,会自动识别到这条线段的坡口字符信息及预设的坡口类型和角度。 接下来我们来聊聊软件是如何实现这一功能的。 这里有一个隐藏开关需要打开。点击文件管理器中的 a n i 文件夹,打开 s n config 配置文件,将泊口参数信息设置为一,这是激活文本识别泊口功能的关键 零件导入之前,我们还需要了解泊口映设表,这张表的核心作用就是将图纸上的泊口标注翻译成软件能懂的语言,表格中列出泊口参数类型对应的默认字符串, 包括留根、高度、分格符等标识符号,这是我们根据常用标准预设的,可以直接使用。例如刚才演示的在 cad 里注明 v 四五,导入后,软件会识别为正 v 四五的坡口 桶里有留根的 k 坡口,著名留根信息及坡口角度即可。当我们一次性导入多个喊坡口信息的零件,软件会根据字母信息识别各种坡口, 通过这种在图形中写好文本字母串方式,可以将坡口信息前置到设计环节,实现设计和工艺的无缝衔接。如果您感兴趣,欢迎留言交流。
粉丝185获赞228


怎样批量添加威廉呢?点击划线批量威廉,可设置威廉参数,若勾选仅作用于外轮廓,则内孔不被添加威廉。若止勾选仅作用于封闭图形, 则只能在封闭图形上添加。注意,如果是不封闭的路径,也是不支持添加威廉的哦,记得关注哦!


大家好,我是房间很哥,今天给你们看一下啊,是一个我网友发过来的,他就是用其他软件套了的一个椭圆啊, 看他是一个椭圆,我这边打开零件发给我打开,就是这个样子的一个椭圆,然后他输出的来的程序呢, 就是全是这个小线段啊,一段一段的全是,你看七零幺直线指定, 然后咱们这里打开这嗯才是,我看看啊, 啊,是这个 真空盖啊,这个地方他全是直线指令,然后出来的这个圆他就不圆了,全是一个线段一个线段的啊。 看下咱们这个咱们起风套料软件出来的程序啊,我出来了,我还是已经排好了,但是我再排给咱看一下,直接剩余添加确定 啊,我就不去搞那么多了,直接就是眼线这里弄个椭圆一吧。哎,这里椭圆一看见咱们刚生成的啊, 要不然还说搞假了什么的,其实这都是没必要的。好看一下啊,咱这椭圆,一 看咱这全是这个机灵二啊,这全是圆弧啊,一段一段圆弧的,这可以看得出来啊, 看得出来他是很丝滑的啊, 不是练一段一段的直线。这个好了,冠军汉歌谢大家。

今天说两个问题啊,第一个,第一个是关于引狐,第二个是关于补偿啊。那如何引度,如何移动引狐,引狐呢?就引入线啊,退出线啊。我们来看一下。 注意啊,这里有个提示,要将将当前的引幅操作应用到所有板材内。自身这个时候要选一下所有板材内。自身就是 aps。 这里有三个选项啊。 那我们假设看这一个啊。我们先来添加一下隐形。加好了,在这里按这个。第一只手啊,移动引狐。 看一下左下角的提示啊。看了,将当前的引狐操作应用到所有板材内,还是自身,我们选一个板材内,按一个 s 啊,输入法关 啊,百分连一个 p 啊。 那我鼠标在这里点一下。好,我假设这点到这里来了。以后引到这里来了。看一下其他的地方有没有变化是吧,这个也变了 是吧?这个都变了啊,当然只是同一方向的。上面这个没变啊。上面这个因为他是转了一百八十度不算数的啊。那我们再来试一下啊。嗯,还是板材直接按回车。假设我把它移到这。 移到哪个位置?移到这个位置吧。啊,看到吗?在这里啊。我们先看左边呢。啊,左边第一个可以吧?在这里啊, 在这里啊,都已经移过了啊。所以说这个叫板台内。如果是自身的 或者一个啊,那我们再来看一下。再点这只手,看左下角的提示啊。自身按一下 s, 按回车。 我只移动他自己过来了。那下面这个肯定不动的。那上面这里呢?移动了没有啊,自身啊,这里随便移到哪里啊,都可以。如果你对这个有意见,那可以选择他这个正交关一下。这里都可以编辑的啊。 引狐的操作是非常容易的啊,放哪里都可以啊。好,那再来一个。看一个将当前的引狐操作应用到什么。所有吧。所有就是 a, 按一下回车啊。 a 那比方说我把这个移到哪个位置?移到这个位置啊,看到吗?移到这个位置所有了啊。所有所有,这个是吗?那就是 一张板在内啊。那转一百八十度都不算数的啊。看到吗?这是一张板,那另外一张板应该在这里啊。看吧。对了啊对了。然后我们来看一下这个文档啊, 将当前的隐护操作应用到所有板材内。资深,这里有三个选项啊,这个地方在这个地方要输一下呢。啊。 好,下面我们看一下。补偿。补偿呢,就是零件补偿,就是个缝补偿也是个缝宽度的一半啊。这个东西在哪里呢?在这个齿轮里边。这里不是有吗?讲过的话上来我就讲过了。好吧,这里就填个缝宽度的一半。 火焰嘛,大概一个毫米,要等离子的话,有可能是等离子各方框都比较大啊。如果是四个毫米, 你就填两个毫米啊。激光的话就比较小啊。激光激光的话各分宽度是零点五的话,那你填他一半,就是零点二五啊。啊,基本就这两,就这两种情况。 好吧。割缝宽度的一半。这里板材内,所有板材内。自身选一个啊,选一个。今天就讲这个引呼补偿。引呼就是引线啊,引呼就是引线,就是引入线,退出线啊。 啊,那再来再来明确一个问题吧。那所有引壶的那个操作呢?默认值都在这里啊,叫切割参数切割参数啊 啊当然了这个补偿是在这里啊!切割参数独图参数排版框切割参数啊!这是外轮廓外轮廓一般是右下角 内轮廓你要放到哪里自己定啊!内轮廓放哪里自己定啊!自己定长度宽度还有延长线啊 hmm。

有了这个功能,再也不用担心切碎零件了,点击骨架切碎,设置骨架切碎线距离零件的距离,点击应用当前,这样就不会切碎零件了。

生产加工中常常会有一张板子排完以后还剩很多的情况, sit next 导出余料图纸,帮您一键解决余料问题, 可将鱼料留着下次继续使用。那么应该如何操作呢?首先,鱼料下拉菜单,点击自动鱼料线,设置鱼料参数,基本参数有鱼料留边、板边缺口最小带宽 下方有着三个参数的示意图,余料形状自动从板外引入延伸出版。该功能仅支持 sapcot 九零幺、 hipcot 二零二零 b 级之后的版本,零件集中位置可以根据零件的排样结果来进行定位。最后,点击应用于当前版或者应用所有版,就可以生成余料线啦。黄色的虚线就是 鱼料线,可以测量看看鱼料留边和板边缺口是否是设定值。除了可以自动生成,还可以手动绘制。首先清空鱼料线,点击绘制鱼料线, 按住 shift 可以绘制水平垂直或者四十五度夹角的线段。另外,也可以对已有的余料线进行修改, 点击修改余料线,选择延伸余料线呈黄色高亮显示,移动到要修改的部分便会呈蓝色显示,鼠标左击即可完成,延伸删除也是一样哦。为了方便后续的查找和管理, 可以根据给订餐数给鱼料版添加打标文字,点击鱼料版打标,打标内容可以设置日期、 材料厚度、尺寸来通过软件自动生成,也可以手动输入自己想要的。通过余料下拉菜单导出余料图纸, 点击加号,从文件添加余料板材或者新建排样任务界面导入余料图纸,快来试试吧,记得关注哦!

感谢关注 henry 小站!很多客户希望为零件指定位置进行微连接。在西格玛软件中,可以在 cad 图形中预设微连接位置,打开一个 cad 图,选择 tab 零件进行图形编辑,添加微连接的特征点。 也可以在其他 cad 软件中预先设置,这里在两条线段的四分之一和五分之一处分别设置了点。返回导入界面后选择点颜色层为预留歌。公益导出后创建零件 一个零件设置了预留割工艺,一个不设置。通过自动任务快速创建排量,进行自动排版, 排量结束后选择自动 nc, 添加零件 nc, 这里设定自动留歌,选择固定模式,自动在预设位置添加,进行微连接。可以看到软件自动在预设的位置添加了微连接。 感谢关注 henry 小站!

咱们供边这个图怎么供边呢?首先主要注意两点就行,首先这个位置改为 yes, 改为叶子以后,咱们板材倒料点开始点,开始以后零件间距按照搁缝来说,搁缝设计,零件间距改为几到板边距离无所谓,开始以后他不够,你再往外矩阵排列也行, 大家可以看一下,现在呢他就供上了,这个边就供上,只要你是靠到一块的,他都可以供住边。 要做了几件,看一下上面这几件。好,咱们可以看一下,仿真一下,看一下。现在呢,他都可以供住边,看他现在切完以后,哎,他就过来了,切完以后他就过来了, 包括上面也是,只要是挨着的边他都不切了。有人说这个方向怎么改,现在是这样转的,我想让他这样转,这个怎么改?大家可以看一下。 我往后做出来的也好,前面已经做好的也好,只要咱们镜像都可以改变他的方向, 我都把它镜像一下,大家可以看一下,但是有人说了,这我总不能每一个都镜像,对吧?很麻烦,但是镜像已经镜像,这个看这个五号,我把它复制出来, 我把它复制出来以后再大家再看这个顺序改一下,看好,看他这个方向是不是都是 跟第一件是相反的,你看第一件是怎么转,第二第二件我是都是镜像过的,往后呢?他这个顺序也都反过来了,哎,大家注意怎么改方向?

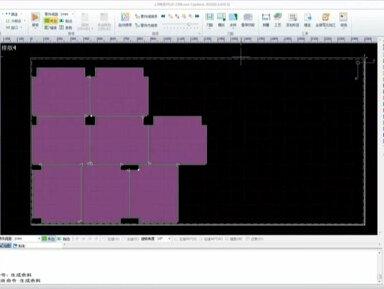

怎么随意调整鱼料线形状?你可以试试三妹的手动自由定位鱼料线功能,在拍完所有零件后,点击鱼料绘制鱼料线,即可开始手动绘制鱼料线,自由生成你想要的鱼料线形状。

根据厚度吊取引线同意零件。当厚度是六毫米,吊取的引线长度是四, 厚度改变为十六毫米时,调取的引线长度变为十。当厚度改变为三十六毫米时,引线长度又变成了失误。这是如何实现的呢?现在我们来随机导入一个零件,在材料一栏选择某类材料做 厚度,填写该引线所适用的厚度区间的最小厚度,比如四毫米。 设置引线时,先勾选材料查找,再设置相应引线值。假设 引入四,引出一,然后点击保存到引入参数表。注意这一步很重要,这样就设置好了第一种版后的引线,用同样的方法设置厚度大于十四毫米的引线参数。 假设引入是十,引出是二,然后保存到引入参数表。这样就设置好了第二种版后的引线。以此类推。设置大于三十毫米厚度的零件,假设引入是十五,引出是三。 继续保存到引入参数表。确定设置完成。打开工具帮助下了参数设定。查看机床参数的引入 线查找。这就是我们保存的引入参数表。刚设置的三种厚度区间的引线参数都保存在这里。所以当我们导入相同材料组的不同厚度的零件时,系统就会自动调用不同的引线参数。 屏幕前的你也来动手试试吧!
