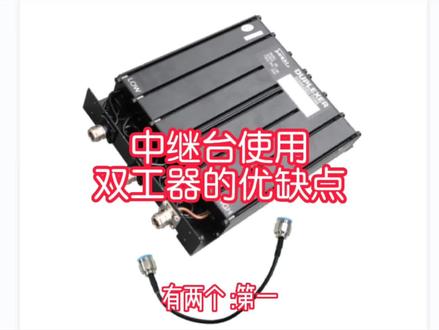

中级台使用双宫气的优缺点?好的,今天我们来聊一聊中级台使用双宫气的优缺点。首先我们看看中级台使用双宫气的优点有两个,第一,它可以使中级台的收和发共用一根室外天线,一根射频电缆,架设起来方便就方便了许多。第二, 我们通常使用的双功器是现波型双功器,它的体积小,重量轻,插入损耗也小,有较好的收发隔离性能,能保证良好的收发干扰指标,使中级台能够最大发挥其性能。我们再来看看中级台使用双功气的缺点有哪些,也有两点,第一, 双公器要求室外天线平带较宽,有下叉六的,也有下拆实的,也有的更宽,往往天线对收发频率不能兼顾。第二, 现波型双公器的祖代很窄,当中祭台设置多个新,到使用时所使用的频率就有所限制了,需要把中纪台的频率限定在双公器的祖代宽度内。好的,谢谢大家,感谢收看。
粉丝3110获赞6489

大家好,昨天在直播间里边有人问我双工器是做什么用的,我现在手里边拿的这款是双工器。首先双工器是中纪的主要组成部分, 二十双公器大部分是黑色的,立于散热。三是他有三个端口和六个腔体。 七、作用是将发射和接收信号相隔离,保证接收和发射都能同时正常工作。既要将微弱的接收信号偶合进来, 又要将较大的发射功率馈送到天线上去,且要求两者各自完成其功能而不互相影响。大家还知道双功器用什么功能,欢迎在评论区告诉我。

双工器工作原理双工器是一瓶双工电台中记台的主要配件,其作用是将发射和接收信号隔离,保证接收和发射都能同时正常工作。 它是由两组不同的主代滤波器组成,一年本机发生信号传输和接收机,从而影响接收机的灵敏度。在对讲机行业里,双空气又称天线共用器。双空气既要将微弱的接收信号偶合进来, 又要将较大的发射功率通过绘线传输到天线上去,且要求两者各自完成其功能而不相互影响。你猜猜这台双峰器可以连接多少个天线和藕和气呢?

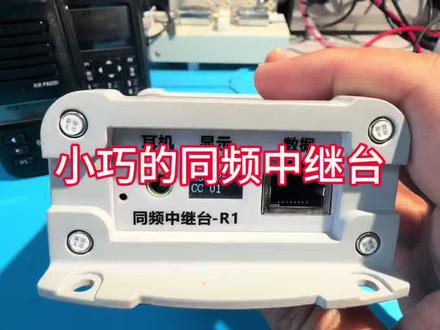

计时中第九千的同频中计,这个才是作为专业的啊,就是当车台里边作为专业的一个中计台同频中计啊, 看外挂了,一个双工器,为什么要接这个双工器啊?如果你不接的话,你得是两根天线,而且这个要求是水平两米,垂直两米,接上这个双工器以后呢,就可以接一根天线啊,从这个中间这个啊天线出来,然后你这边接天线, 然后这两边呢同样是接到这个车台上,车台上呢有两个端口,这边是主要的接收发射的端口,这边呢是主要接收的, 那么中继台频率呢,固定是四四六零零零啊,到四三六零零零这样的一个同频中计,后边的三位是随便可以调的,现在我调了一个四四六三二五,然后四三六三二五现在就是一同拼中计的状 状态,我们来试一下啊, cq, cq 看已经开始中转了啊,哎,只要他两边显示了就是中转状态,这边就可以收到了啊,然后去调首台就行了,中继台频率呢都是高收低发啊,就这么一个状态。然后这两边端口给大家讲一下啊, 看见这个 q 九的啊卡口头,这个卡口头就是接收的双空气,这边呢不用给大家做 这个过多的接上啊,因为他每一个厂家出来的这个接口方式不太一样啊,大家只需要知道这个 q 九这边只是做接收,而且这边的接口平常不用接,因为他只有中计的时候才可以用的上好,就这么一个形式,这就是第九千的同频中计的一个方法。

要实现大范围内对讲机的通话,需要安装中记台,又叫中转台,它的发射功率大,能够发射与对讲机匹配的中转频率,预配套的天馈系统可以实现对讲机的大范围通话。在专网情况下,对讲机有模拟对讲机和数字对讲机之分。 如果在模拟模式下,要实现一个通话组的对讲机大范围通话需要一个中级台就可以了。如果要实现两个通话组对讲机大范围通话, 需要安装两个中记台,同时需要配上二和路器,二分路器还有一个双功器,这样可以实现两个中记台最终合成一路天溃,这样可以节省天溃成本和施工难度,同时也不影响信号覆盖的效果。如果在数字模式下,要实现 一个或者两个通话组的对讲机大范围通话需要一个中级台就可以了,前提是对讲机也需要是数字对讲机才行。 如果要实现三个或四个通话组对讲机大范围通话需要安装两个中级台,同时也需要配上二和路器,二分路器还有一个双公器。

兄弟们,调整双空气啊,其实很简单,细心加耐心, 下边请欣赏松子无线电调整的双功器效果,记着点赞关注加收藏哦!双功器的调整,第一 插损小,第二隔离度高,现在我们看这个是接收端四三一点五七五 这个曲线,这个光标啊,他指示的就是插损,当然我这个是不计算转接头和窥线头的插损的啊,我没那个习惯。 第二隔离度高,就是 m 二的光标, 咱仔细看看啊, 我们一般的频谱呀,这个调个双空气是完全够用的。 我们接下来看发射端的指标,先看接线已经接在了这两边 这个光标,这个光标是 m 二啊,这是它的值, m 二的值,这个是发射端对接收端负三幺五七五的隔离。 再来看他的叉损, 现在我们换回 m 一的光标,这个光标是四三九五七五, 这是他的差损啊,当然我没算,也是没算这个亏线的,这个衰减,亏线头,还有这个转接头的衰减,这个值是个参考值,只能说他够低了。 我们来上机测试八重轴的中功率,我们先不接这个 先不经过双空气啊,来测试他的发射功率啊,看到没?发射功率, 发射功率看到没?这个是它的发射频率。四三九五七五是二十二瓦多吧,二十二瓦多, 现在我们来看经过双工期的这个衰减,这个是已经经过双工期了啊,这个连接了双工期。我们再来看这个值, 看到没?那个是二十二瓦多,这个现在是十九瓦多啊,也就是衰减了,我们算三瓦的功率吧。 下边我们来看发接收机,接收机这个效果,接收机选择建吴的三二零七 g 的一个对讲机,不是专业中机的接收机 现在是负一百二十二。好,我们现在现在不发射啊,发射机不工作,我们来测一下他,他应该是负一百二能打开。 负一百,负一百二这个喇叭能出声。负一百二十点四,每次都不一样,但是这差不多,现在我们来开启发射机, 再来看他这个值,我是调到负一百二 再来试一下看负一啊,他每次的值不一样,这次负一百二十点四就打开了。

来考大家伙一个相对专业一点的问题,这个小双工很多爱好者都看到过,是不是四五七,四六七的高段双工,他一般品差都是差差十啊,我们要想把它做到业余段上来,直接调是调不出来的对不对?加长公司这也不行, 然后我们很多爱好者就发明了这个这个加长线圈这个办法啊,这是董哥刚刚焊完的啊,顺便给董哥这焊工打个分。 还有就是现在我们我的我的问题,现在是啊,就是把频率降下来,好降,那么我现在插十的双空气,我想让下插到八或者是五,那么我们需要改哪里,有没有粉丝知道呀? 最后我把这个窗户调好了以后的指标图来发给大家,打电话看一下有没有朋友能看懂这张图,有的话你打在评论区, 咱们探讨探讨,关注董哥,让您了解更多无线电知识,让新朋友少走弯路。

双工器在电子电路中起什么作用?双工器在无线通信系统中发挥重要作用,起主要作用如下,一、 实现双向通信双功器允许发送和接收设备在同一频率上进行双向通信。他通过将发送和接收信号分离并阻止相互干扰,使得发送和接收设备可以同时工作而不影响彼此。二、 提高频谱利用率在某些情况下,频谱资源有限或受限,无法使用不同的频率进行发送和接收。双功器的使用可以在同一频率上实现双向通信,从而提高频谱的利用效率,允许更多设备进行通信。三、 减少设备数量和复杂度通过使用双工器可以减少需要的设备数量和复杂度。传统上需要使用两个单工设备进行双向通信,而双工器可以将这两个设 的功能合并到一个设备中。四、提高通信质量双功器的使用可以减少发送和接收设备之间的相互干扰,从而提高通信质量。他能够有效的隔离发送和接收信号,防止信号回流和干扰,使得通信更可靠和稳定。更多元器件知识,关注电子伯乐!

内置双空气,这是双空气,然后把它放在里面,双空气支架板。

来来来,对讲机精湛的装饰如何使用?大家好,欢迎来到老杨聊对讲机 啊,今天我们不聊对讲机,也不聊终极台,我们聊一个对讲机系统里面的一个必须要用的一个部件,就是大家常应该经常听到叫双弓器 啊,今天我带了一台遥控器,大家先看一下,这是一台 eu 的机架式的遥控器,就是说他可以放到这个机房机柜的机架 可以上下看,两边都有固定的这个啊,螺丝孔啊,这个可以放到一个系统机件,非常的方便啊。还有一种呢,就是说它里面那个芯是内置的,可以装到比如说建五个中间 台啊,是这个内置双控器,就需要把这里面那个双控器放到那个中级台里边,就不需要这个外置的,这是外置的双控器摩托呢,现在摩托拉呢都是采用这种外置的双控器啊,说到双控器的作用, 其实就是把中继台的接收和发射的两路信号合并为一路,而通过一路的窥线和室外的天线就可以完成接收和发射的两路信号的这个一个设备, 从而节省了一套室外天线和一套这个啊室外的窥线连接窥线啊,如果你不用这个设备的话呢,你在这个终极台或者这个通信基站呢,你需要两 套,两两一个接收天线,一个发射天线,而且这两个天线的高度和这个宽距离都是有严格的,这个根据不同的频率有不同的这个距离的要求的,所以你施工起来如果没有这个双控器呢, 施工难度就增加了一倍,而且呢你这个施工的这个要求严格度也也要,难度也要提高了,所以有了这个双峰期以后,大家既节省了资本资资金投入,又可以减少施工难度,所以现在这个双峰期呢,在这个 呃通信基站的建设中呢,是普遍被应用的。好,那说一下他的大概的构成,看刚才说他的功能,然后相对应的就是他有接收接口,还有发射端的接口都可以拆开,然后 中间呢?是啊外面的这个天线的这个接接头,这样等于是把接收端发射端,然后呢通过一路的天线就 可以完成了这个接收发射枪信号,两路信号作用进来以后,他自动带隔离分分离,然后接收端送给终极台机站的这个接收, 然后呢发射端然后连接这个机电的发射往外发射信号,这样呢这个既这个节省投资,又可以保证你的简易的施工,又可以保证设备的运行的指标,非常的好,这就是双工器的一个啊,基本大概的应用 啊,其他的呢?然后那个大家有什么关于双峰期的疑问呢?可以这个在下方留言,我们在详细的讨论啊,谢谢大家。

双供气是一种用于无线通信系统的设备,用于在同一频率上实现双向通信。他允许发送和接收设备在同一时间共享相同的频率 而不会相互干扰。其通过使用一种称为信号隔离的技术将发送和接收信号隔离开来。双功器主要由藕和器、隔离器、滤波器和天线等组件构成。滤波器用于选择特定频率的信号。 藕合器将发送和接收信号分配到适当的通道。隔离器用于隔离发送和接收设备之间的信号。在无线通信中,发送和接收设备通常需要使用不同的频率进行通信, 以避免干扰。然而,有时候资源受限或贫腐资源有限,需要在同一频率上实现双向通信,这时双供气就发挥了作用。双供气常用于移动通信基站、 无线电台和卫星通信等设备中,已实现双向通信。它的作用是确保发送和接收设备可以在相同频率上同时工作而不会相互干扰。更多元器件知识,关注电子伯乐!

大家好,欢迎收看本期视频啊,我拿到这个 kc 九零幺已经很久了,其实这个 kc 九零幺有一个非常有趣的功能啊,就是调试双空气啊,我们在调试双空气之前呢,首先要准备到两根跳线啊,都是恩头的 啊,我这个呢是五零杠七的,稍微硬了一点点。嗯,之前我在测的时候感觉这个线啊没有特伏龙的这个效果好,然后还有呢,需要一个五十多亩的假复载 啊,然后我接上之后啊,目前这种接法呢是 s 二幺,就是第二个通道啊,连接这个天线端,而这个 s 幺幺连接的是这个呃发射端, 按正常的话,这个双空气这个地方应该有一个呃害啊,就是那个接发射机的这边呢, 是接接收机的 lw, 嗯,当我把这个线啊接在这个发射端,而假负载接到这个呃接收端的时候,那么我们测到的频率呢,是这个双功气的接收频率的一个情况啊,要调节这个双功气啊,大家就可以调节后面的这个螺丝就可以了, 比如说我们要调节啊,这个我没有调试过,我也是看别人调试的啊,如果是我们要调节这个现在是接收频率的话,就调节这三颗螺丝,螺丝要调节发射频率啊,就调节这发射的这三颗螺丝就可以了。 呃,这个测试呢非常的简单啊,呃,我这个双空气是我们的邓老师啊, bda em 调试过的,呃,应该是在接收在四三幺,发射是在四三九啊,我们打开看一下啊,他的屏 频率到底在哪里 啊?我们开机之后啊,呃,首先我们要选择这个模式,选择传输啊,设置好这个模式之后,我们点击这个运行啊,现在的话,我这边显示到的那个 呃,发射频率最好的地方应该是在呃四三幺点四啊啊,但是那个 bda 的 aaa, 我们虎哥说啊,我们在测试的时候如果串一个六滴滴的衰减啊,可能那个效果看的要这个什么, 就接了衰点期之后啊,这个线啊,下面看着要好看一点,因为这个是我之前测试的时候啊,就选择好的频率啊,比如说我们在没有输入频率的时候,我们可以啊稍微的输入一下, 呃,点击上档键,点击啊,这个起开始的频率,我们选择呃四三幺,选择照啊,然后呢我们这个中指频率啊,有时候我们选择四三二也是照啊,现在这个就出来了,这样呢我们就可以看到啊, 看的更仔细一点,他的那个最低的在哪里啊?我们还可以把这个范围缩再缩窄一点点啊,我们数到四三幺点二,照 啊,我们中指频率输入到四三幺点五 啊,是不是这个下面啊,中心频率是不是看得更清楚一点啊?啊?还有呢,就是他这个显示范围 现在是负的,一百一十六是最大值,有可能你打开的时候有可能是负的,呃,七十六,有可能是五十六,有可能是四十四,所以说我们把这个啊显示的范围尽量大一点,你才能看到他的最低点在哪里啊。那么现在我们如果要看这个 发射频率在哪里的话,我们就把这两个地方交换一下就行了,就把这个假复载和这个 s 幺幺通道的这个跳线啊,交换一下就到这边来啊,这是恩头的 啊,当然还有很多双控器是那个 bnc 头的啊,其实我更喜欢这个 n 头的,因为这样要牢靠一些,始终觉得那个 q 九啊, bbc 的那个头啊啊不牢 靠啊。接好之后,大家看到这个啊线啊已经发生变化了啊,我们这个双空气的话,他开始是在四三九啊,我们就输入四三九,其实频率输入一个四三九兆,然后我们啊中指频率输个 四三九点五,看一下他最低点在哪里啊,这还看的不太清楚啊,我们把频率范围放大一点点,即使频率啊四三八, 然后中指频率四四零啊,他的最低点啊,应该就在这里啊,就在四三九点二的样子,我们把这个 显示啊,看到没有?就在四三九点三啊,就这个地方,然后如果我们要调整他的这个频率的话啊,就参照这个上面的这个实时的这个波形,然后调节这个螺丝就可以了啊,调节这个螺丝, 比如说要让他发射平底工作在四三八啊,我们就调节这三颗螺丝,这我没有调节过啊,应该是三个螺丝配合着调节啊,因为这个是我们这个山上基地的中记的双空气已经是调试好的,我就不去调试它了 啊,好啦,今天关于科创仪表局生产的这个 kc 九零幺系列啊测试双空气的视频就给大家分享到这里,谢谢收看,七三再见。

今天我们来聊聊对讲机天魁系统里的一个小家伙,双攻器,他就像是一个超级小精灵,有着神奇的魔法哦。你看,双攻器在无线电天魁系统中就像是一个勤劳的小秘书,既要把微弱的接收信号接进来, 又要把强大的发射功率送出去,而且还不能让他们互相干扰,这可真是一项艰巨的任务啊!在无线电通信中,发送和接收设备就像是两个爱吵架的小朋友, 总是需要不同的频率来交流,但是我们可不能让他们一直吵下去啊!这时候,双工器就像是一个和事佬,通过一种叫做信号隔离的技术,让发送和接收信号分开,各玩各的。双工器在无线电天馈系统中可是大显身手呢, 他常出现在移动通信基站、无线电台和卫星通信等设备中,就像是一个超级英雄,确保双向通信的顺畅进行。双空气的作用可不少呢, 他不仅能实现双向通信,还能提高频谱利用率,减少设备数量和复杂度,提高通信质量,简直就是一个万能小助手。好了,大家想要了解更多无线电知识,就赶紧来关注北京的巩汉城吧,他可是这方面的专家哦!
