什么是平行度

图纸上这些图形你看懂了吗？这一期我先给大家讲解一下平行度和垂直度是怎么测量的。现在我们来看这张图纸，这张图纸上面的话分别标注这个和这个图形，这个代表是垂直度，这个代表是平行度， 他这样子标注是什么意思呢？他意思就说测量垂直度标准是零点零五，然后他的基准是 a 基准， a 基准我们可以看到 a 基准就是这一条线，然后他的意思就是说这两条线他要垂直这一条线， 这里的话是他的平行度，这平行度的话他的标准也是零点零五，基准也是 a， 意思就是说这一条线他要平行这一条线，他的标准一样是不可以超过零点零五的，如果是超过零点零五就是 ng 的。这一期我们就用这个产品给大家讲解 平行度和垂直度是怎么测量的。测量之前首先都是需要建立做表细， 然后我们看一下这个图纸，我们先测量这个垂直度，垂直度的话，他就是说这一条线和这一条线垂直 l 二，这一条线我们可以把这两条线先分中， 取他们两条线之间的一个中心线，然后就是 l 五，然后 l 五，点击右键公叉，然后点击垂直度， 这里我们可以看到他的测量元素是 l 五基准，元素的话我们可以看图纸，图纸算数说是 a 基准， a 基准就是他的 l 二，我们这里可以选上 l 二， 这里我们输入他的标准值零点零五，点击计算，然后他的一个测量结果就出来了，点击确定。 下面我们讲解一下这个平行度，这平行度的话就是说这一条线平行，这一条线就是说 l 四要平行 l 二，然后我们一样的鼠标右键公叉，然后平行度 这个点出来之后，一样的我们的基准元素也是 l 二，然后选中 l 二标准，也是输入零点零五计算，然后点击确定就可以了。 垂直度和平行度就已经测好了，这一期的平行度和垂直度我们就讲到这里，大家还有什么不懂的可以评论区留言，我们下期再见。

平行度就是厚度，没有人比我更懂杠精太多了。

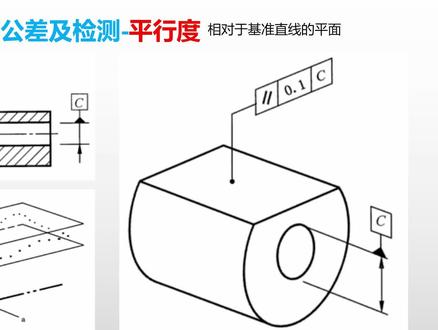

大家好，我是老彭，这一节给大家介绍公叉配合有关平行度的相关知识。这一节主要介绍相对于基准直线的平面， 他的背侧要素是平面，他的基准要素是基准直线，所以他就是面对线的平行度。 我们前面介绍平行度，他有线对线、线对面和呃面对线及面对面，前面线对线的和线对面的我们都介绍了，这一节我们就介绍面对线， 面对线的平行度，他也比较简单，倍增要素是平面啊，箭头指向平面，因为我们指向平面的话，如果没有其他的 辅助啊标注或者是补充标注，那么他就是指向这个平面。我们在上一节介绍一组直线的时候，他如果是指向这个平面的直线，那么他就要在后面加一个辅助要素空格的相交平面。 如果老标警他就是用 l e 来表示啊，如果说没有任何辅助标注或者是补充标注，那么他指向的这个被测要素就是这个平面，这个我们要明确一下啊 啊，基准要素是一个直线，这里的基准要素它是一个中心线， 像我们这个基准符号，他是这个圆柱的尺寸标注对齐，所以他所表达的就是这一个中心线。好，这个他的几何公差大的含义是我们上面这个 内侧要求这个平面，它的几何公差要限定在 两个平行平面之间，这两个平行平面他的距离 t 就是等于他的公交值零点一。另外这两个限定的平行平面，他是要平行于基准轴线的， 就是这么一个含义。好，这就是呃相对于基准直线的平面的平行度，也就是说面对线的平行度，呃，这个也比较简单，也比较稳定。从九六年到二零零八年到二零一八年这些 标准的，呃，标注的方法以及他们几何工材带的形状基本上都是一样的。好，关于相对于基准直线的平面的平行度的相关知识就介绍到这里，我们下一节再见。

那个符号是什么意思呀？这个这是一个行为公差。那什么是行为公差？行为公差它就包含了行当公差和位置公差。那你所看到的这个符号这就指的是一个平行度，平行度的意思， 后边这个零点一二五，他指的就是这个公差的数字。 prada c 指的就是一个基准的位置，你看在图纸当中这个位置他是不是也给你标了一个 c， 那说明这个 c 代表的就是我们这个面，叫做基准面， 好像在箭头指向的这个面，他叫做上表面，那么这个符号他所代表的含义就是我们这个上表面，相对于这个基准面 c 来说，他必须是一个平行的关系， 而且这个上表面距离两侧，他的距离必须是在这个公差零点一二五毫米，这就是这个符号所代表的含义。那除了这个还有底下这个，还有。 呃，这个，还有这个，这个，这些符号都是什么意思呀？如果这些符号你现在还不认识的话，我建议你来图准免费领取一份行为公差图吧。

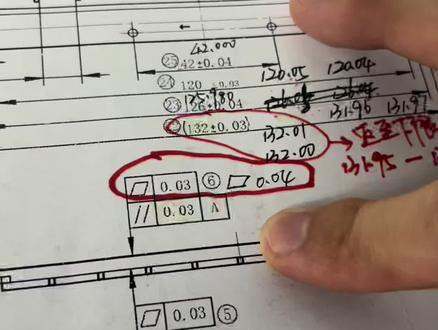

知道这个是表达图纸的什么要求吗？我相信很多人都知道，但是具体的什么意思，怎么检测 就不一定知道了。像这个等边四边形啊，就是一个平面度，平面度测量是指被测实际的表面以及理想平面的偏差，具体怎么测？我们常规的有很多人测平面度，要么就是用这个塞实际塞 啊，像这种小面积去测试没有问题的。相对于说很大的一个面，如果是类似一个很薄的一个零件，很大的一个面，他中间是拱的，是测不了的， 那他准确的一个方式啊，就是三座标进行测量，就是大便啊，取一个面写比较理论值。有很多人呢会用这个，像这些导轨类的啊，用这个效表去推动这个评论度啊。这个其实是 不仅仅是平面度，包括平行度也有检测。另外一个就是平行度，平行度的话一定是相对于某个基准，他一定会有是面到面或者面到线的一个基准。像那个圆柱，两个圆柱之间就是中心线到外圆，这个就是一个是线中心线到外圆的一个平行度，这个都很正常。 还有很多人测评都是用的千分之一测这个厚度的差异啊，就判定为平行度，其实这个不完全正确。如果像有些产品是是这样拱的啊，他其实平行度并不是很好啊。 像平行度的一个检测，如果用简单的工具就正反面打一些高度规去检测，包括三坐标进行检测啊，这个都是比较常见的。平行度一定是有一个基准，相对于哪个基准，相对于这个底面 还是相对于哪里？像这个产品中心线相对于这个平面其实也可以表达为平行度，他相当于线对面啊。对于平行度和平面度的一个检测方式，你们经常是怎么检测的呢？也有什么方法？也欢迎执政。

平行度就是厚度，厚度二十零点零一，平行度零点零二，没错吧？别抬杠。

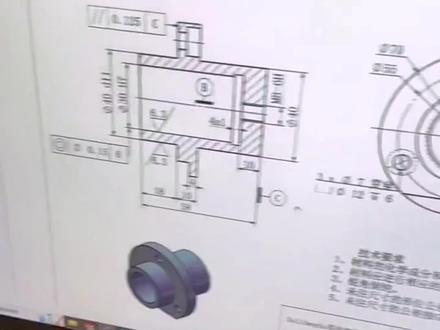

这个图纸中标的瞄准镜是什么？这一栏是什么意思？这个是位置公差，这个一点二五是数值，这个 m 是最大实体要求，这个一是基准代号字母。那这个方块呢？平面符号度， 那这两根筷子是什么？平行度？这机械加工图纸符号你咋一个都不知道？机械制图课没学吗？给你分享机械加工图纸符号大权，你好好保存看看吧，不然以后把产品搞报废了，又得爱掉。好东西，好东西。

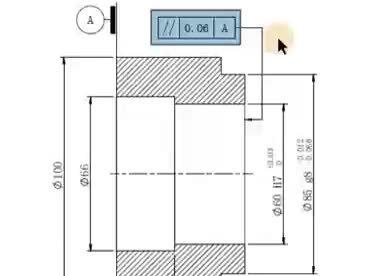

你知道这个符号是什么意思吗？在这里，此符号是指平行度，表示该平面应限定在间距 t 等于零点零六毫米平行与基准面 a 的两平行平面之间。如果你想系统学习机械制图与实图，请认真学习。这本书内容丰富，讲解细致，零基础也可学习。

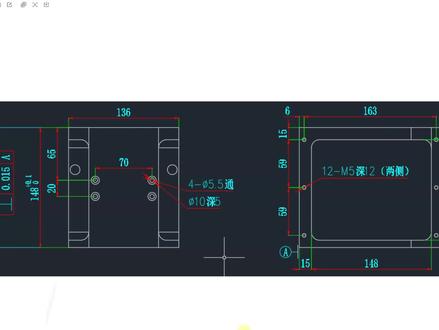

大家好，我依然是妮可。来，我们来看一下这样的一张图，这个是一张 cad 绘制的工程图，呃，这张图要怎么样去读呢？同学给我提出的问题是这个他不知道怎么样去读取，他看不懂，所以这个图的话我们来看一下啊。基于这两个试图而言， 这个呢是，呃，平行零点零一五，但是没有基准，这个是垂直零点零一五是基于 a， 那么这个是基于 a 啊，基于 a， 所以那这个地方的话，这一个我们应该是能看得懂的啊，就是这两个面他是垂直于这一个面的，但是平行，他这个是怎么样去做的呢？怎么样去工程图出图标注规范，这个时候我们需要打开这个，呃，机械工程师设计手册里面有吗？没有的话公屏扣六六给大家 分享一份啊。我们可以找到这个形状和位置公叉，我们来看一下这个形状和位置公叉符号的一个要求，这里面的话就是这个平行度， 平行度他是属于位置公差，属于定向公差啊。平行度的话他是需要有一个基准的，所以他是谁基于谁平行他不是。呃，没有基准的，没有基准的就是上面这个是形状，形状的话他就可以没有，不需要基准，所以这个平行度他需要有基准。 然后我们再看一下这个平行度的一个，呃，来垂直度，我们来看一下这个平行度。平行度的一个字面解释，因为他刚刚这个地方是两个面，所以呢，我们来看一下这里是不是两个面，来看一下是不是两个面， 这是两个面啊？两个面的话，那么我们怎么去？呃，读取到这个所所要表达的意思呢？面和面的平行度公差，公差是距离为公差直梯且平行于基准面的两个平行平面之间的区域， 这个呢是我们的基准要素，这个呢是我们的背侧要素，所以呢这个关于面平行的话是背侧，要背侧表面必须位于距离为公差值零点零一，且平行于基准面低基准平面，也就是基准平面的两个平行平面之间， 也就是说我们要去标注两个面之间的一个平行的话，我们需要去啊添加我们的一个基准要素，以谁为基准？以低为基准。那么呢背侧要素就是这个面，这个面的话基于低， 在这个两个面之间平行之内达到共差值零点零一，你学会了吗？

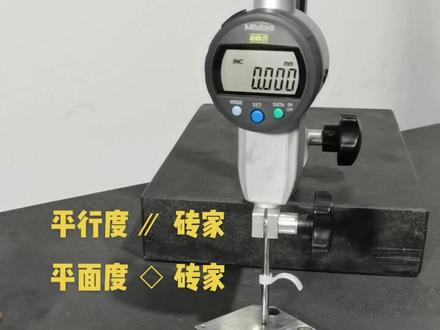

各位大师大家好啊，今天讲一下平面度两个师，三个师怎么飞的？很多人问我。然后这个板是十三号的，达到了十三点零一， 然后那个面已经飞了一刀，然后现在是关最后一刀，就关一刀了，这过程，这个过程就忽略过去一下，然后就开始打表了，这个已经 之前是顶住飞的顶住飞，现在是是放开了就打了平面度 有第二个点，有 点到原来的位置，二十 两个石，这个板各位是要三个石的，平平面度的要第三个，那这个板是可以挪动哦，不是说我粘住在里面刮了一刀，这样打的话是吧？要要要到二十那里， 第三个点也是两个十，然后到第四个点， 这个版的长宽是二百五乘以二百五，哼，就像我一天的工资没有打开就看一下左边，这两边很平， 中间很多人说中间会拱，那就打一下中间吧，打到中间看一下会不会拱起来， 又摇到原来的数字， 一个是刚好，上下子是刚刚。

总有一种颜色让人充满希望，总有一种声音让人震撼心慌，总有一种柔情让人。

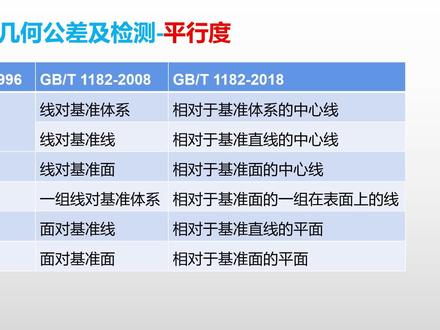

大家好，我是老彭，这一节给大家介绍公叉配合有关平行度的相关知识。我们在前面介绍几何公叉项目及符号的时候讲过，平行度它是属于方向公叉， 方向攻杀他是有基准的，因此平行度他有一个背侧要素，有一个基准要素。 我们平行度他的种类有这么几种，在九六年的标准他只有四种类型，是线对线、线对面、面对线和面对面啊，这里注意，前面的这个线是被车要素，后面的这个是 基准要素，九六年他就是这四种，而二零零八年他就变成了六种，也就是现在的线段线，他除了线对啊，基准线之外，他还增加了一个线对基准体系啊，这个基准体系跟线对线他的 呃包，九六年的这个他包括了这两种。呃，线段面啊，零八年的标准，他就线段机局面就加了一个机局两个字啊，这样就啊让人更 呃准确的理解啊。前面的就是被拆要素，后面的就是基准要素啊，一组线对基准体系，这个是二零零八年升金加的啊，九六年的标准里面就没有这一项， 一组线对于基准体系好，面对线他也是加了一个基准啊，面对 面他也加了一个基准，就是零八年，其实他就是在你九六年的基准上加个基准两个字，你看增加了这一组啊，其他的跟他有点差不多， 一八年他一个是在门称上有一点改进，他就是把基准放在前面，相对基准体系、相对基准直线基准面、基准面、基准直线基准面等等。把被测要素放在后面，第一个是他门称上有一些改变， 另外一个他的这六种啊，有两种，他在零八年的基础上啊，变化有点比较大。第一个是啊，相对于基准体系的中心线，也就是说线对线的这一种，他的表示方法跟零八年 有点区别，因为他这里增加了一个辅助要素空格。还有一个就是这种相对于基准面的一组表面上的线，他在零零八年的基准上也有所改进，他也是增加了辅助要素空格，所以这两种， 呃，最新的标准在老标准的技术上有所改进。其他四种啊，基本上和零八年的标准，九六年的标准都变化不是特别大， 我们来看一下他的这六种的一个图形。啊啊，这两种变化大，就是相对于基准体系的中心线，也就是线，九六年的先线段线。还有一个就是相对于基准面的一组表面上的 这两种就是最新的标准，因为他需要添加辅助要素空格，所以他就有一点变化。其他四种啊，新标准、老标准， 九六年到二零一八年的标准都是变化不大，基本上是一致的，这就是平行度，他的一个大致的情况。关于这六种平行度的一个具体的 介绍，我们在下一节再讲。好，这一节就介绍在这里，我们下一节再见。

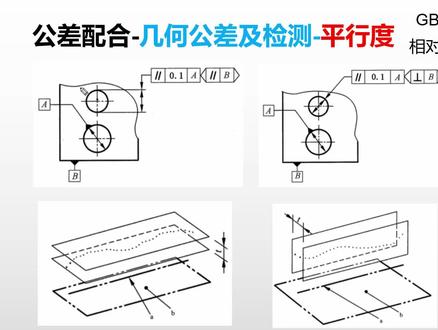

大家好，我是老彭，这一节给大家介绍工差配合有关平行度的相关知识。这一节我们主要介绍相交于基准体系的中心线， 其中中心线也就是线，他是背侧要素，肌菌体系他是肌菌要素，肌菌体系他一般是有两个肌菌或者是三个肌菌，在这里他是有两个肌菌， 这里被车要素是上面这个圆，他的中心线，我们的几何公叉宽格，他的直引线箭头是与尺寸标志对齐的，所以他的被车要素是 这个圆柱的中心线。基准要素他有两个，第一个是下面这个圆，他的中心 线，因为我们的基菌要素，它的呃符号和这个尺寸线也是对齐的，所以它是指向于下面这个圆的中心线，这是这个 a 基菌， b 基菌就是这个零件的下面这个平面就是 b 基菌。 相对于基准体系的中心线的平行度，他有这么三种情况，第一个他是 平行于底面这个方向，他的他的平行度，也就是说上面这个圆，他的中心线的几何误差，而他的平面度 误差要限定在两个平行平面之间，这两个平行平面的间距是为他的公差值零点一，那么 这两个限定的平面他是要平行于机局密闭的，这个就是啊，表达的就是这个意思，这是他的几何公差大的形状，中间的这个跟这个是一样的，只不过是他的平行度公差的方向 有所区别，这里是平行 b， 这里是垂直 b， 他就这个方向，他的中心线，被车要在中心线，他是在限定在这个方向，有点区别。第三个图他就是两个方向都要限定，这就是他的区别啊，这种 他的背侧要素是中心线，他的方向啊，不是任意方向的话，一般下后面要标注这个定向平面的辅助要素空格，这是新标准的规定。那么老标准跟 新标准他有一些呃区别，我们来看一下这个区别的这个图啊。啊，前面这个是新标准， 刚才我们讲了他的平行度啊公差，后面有辅助压缩空格，有定向平面规定的，他公差大的方向， 二零八零的标准，他就没有辅助要素空格，他的方向是由他几何公叉宽格的箭头直运线与他啊这个垂直的这个面来 决定的，所以它的这个几个功能，它的方向是平行于 b 面， b 面的话就是它的方向就是垂直这个键的，所以它是平行于 b 面，而这里 他是垂直这个键的，那么他就是垂直闭面，所以他这种表述方法的工查大跟呃这个是一样的。 二九六年的标准，他是单一基准，他就没有用基准体系，那么他的方向他也是垂直于直引线，垂直于直引线，他是这个方向，所以他这样 啊，表达他的几何功他大的啊。情况跟前面的也是一样的，但是他们的标注是有区别的， 九六年就是单一基准，零八年他就是基准体系啊，二零一八年的标准也是基准体系，但是他后面要搭了一个辅助要素空格中的定向平面， 这是呃相对于基准体系的中心线的平顺度的相关知识。好，这一节就介绍到这里，我们下一节再见。

你了解平行度、垂直度、倾斜度吗？ 你想知道的一百个测量小知识！ 清新度、垂直度、倾斜度、 平行度、平行度是属于定向公差的一种，它是用来确认被测元素是否与基准等距的指标，其指等于被测要素相对于基准在方向上允许的变动权量 f， 他需要参考基准平行度。公插带则是基于基准所允许的变化量。他可以是距离为 t 的两个平行线或平行平面的区域，也可以是直径为 t 且平行于基准轴线的一个圆柱体内部区域。 当背侧要素和基准都是平面时，则背侧要素必须位于平行于基准平面的两个间距为替挡平行平面所形成的公叉区域内。 如图纸所示，需要测量该面的平行度参考基准面积。实际测量中，当我们没有接触时，测量系统辅助测量时，我们可以将两个面等效为两条平行线。可以将两条线段先后测量出来。选中被测元素，选择参考元素并输入相应公差值， 就可以得到所需测量的平行度值。当被测要素为轴线，基准为平面时，被测要素必须位于平行于基准平面 a 且直径为 t 的圆柱形公叉区域内。如图纸所示，需要测量圆柱体轴心线的平行度参考基准。 在测量过程中，我们现将所需测量的圆柱面和基准平面测量出来。由于 inspect 软件默认的工作平面为 xy 平面，而从该平面视角计算显然不合理， 因此就必须将工作平面转换至外吸平面。具体方法为调用上一层做标系，然后进行翻转，直至出现外吸样式。 接着将需要参与计算的个元素都选择进来， 继而点选轴线右及公叉，输入相应公叉值，选择基准平面，得到所需测量的平行度。 当被测要素为轴线，基准同样也为轴线时，被测要素 必须位于平行于基准轴线 a 且直径为 t 的圆柱形公叉区域内。如图纸所示，需要测量圆柱体轴心线的平行度，参考基准轴线意， 同样先将所需测量的两个圆柱体测量出来，接着选出各自的轴心线，并把工作平面转换至 yc 工作平面。在此工作平面下调用出两条轴心线， 选择代测平行度直线右，即设定公差，填入公差值，并参考对应基准，便可得到所需的平行度值。
