哈喽，大家好，今天我们来聊一下柱墩和阀板的扣减，现在的车库呢，柱墩很多，那阀板和柱墩的扣减对钢筋的影响量大不大？ 我们呢以这个图纸为例，名称是柱墩斜线，前四百是滑板的厚度，三百五呢是柱墩的厚度， 这里呢就是不包括阀板的厚度，他是突出基础平面高度为三百五。从大样图中呢，我们可以看出这是一个下柱墩，那就是三百五，就是从基础平面底突出高度为三百五来看，阀板的底襟是断开的， 然后底筋深入柱墩范围呢，一个 la 阀板的面筋呢是没有影响的，是贯通的，那柱墩和阀板的钢筋呢，软件默认的呢是底筋和面筋全部都扣减的，那按照图纸呢，这里就需要做出调整，我们来看在软件中呢是怎么调整的，一个是在没有挂柱墩之前 前，可以在属性里直接调整，这个大样呢是下注堆在阀板底，然后面筋呢调成不扣减，底筋就不用调整，就是全部扣减。这个是在图中没有画注堆之前，就直接在属性里修改。 还有呢就是在画了注堆之后，然后再批量选择上注堆，在属性列表里再进行修改，这里需要注意，必须是全部画好，全部选中， 然后根据图纸要求进行修改。同样呢也会有上注堆，大家举一反三，看看大样里的底金面金是什么情况，然后再在属性列表里进行调整，查看他的扣减情况。 还有呢就是要把不同类型的基础调成不同的颜色，这样布置钢筋时呢，做调整的时候不容易出错，在做工程的时候需要注意这个问题，工程量大的情况下差值也是挺大的，必须要仔细检查好柱墩的大样图和阀板的关系。关注我，学习更多翻样知识！

欢迎进来的同学，我们来看一下这个图纸应该怎么去快速识图。 x、 z d 代表下注吨，也就是我们下面这个三维图。在我们二 g 的新图集里面啊，下注吨啊改成了注下滑板局部加厚，也就是 g、 b、 h。 我们可以看一下下面三维图，在阀板的下面一个局部加厚的这个构造就叫下足墩。四百五十毫米，指的是局部加厚的竖向高度 二千零五十毫米，指的是柱边到局部加厚的上边缘的这段距离。一千六百毫米，指的是柱边到局部加厚下边缘这段距离。 x 向的钢筋使三级钢直径为二十间，距一百二十毫米， 歪向的钢筋是三级钢，直径为二十间，距一百二十毫米。想要和周公快速学习图纸的朋友可以看一下左下方的课程，在课程里面我们给他展示了大量的三维图、原理图和现场的照片，零基础的小白同学也能快速的学懂图纸。

二季最新规范，这个我想很多人都还没有看到过，这个是柱墩啊，这个柱墩新规范做法变了，不一样了，是这种做法，大家要注意啊，这个脚步是全新做法， 这也是广联达建模翻样最大的好处。内置规范，其实开始我也疏忽了，我说怎么做了个猪墩，怎么做出来是这么个样子啊？我说怎么这个样子不对了呢？不对了，怎么办呢？不对了咱们就能够看到啊，他的规范来源，哎，这个 他怎么样了呢？你看他这个水平金，他以前是九十度，九十度的才有水平公斤，现在不管是四十五度也好，六十度放脚放坡的有角度的，这个也成了这个水平公斤，这就是软件内置规范啊，软件内置规范做法，那么凸起上 是不是这样的呢？咱们赶紧查一下图集，我发现这个问题以后，我就赶紧查了一下图集，我说这是咋回事呢？然后这图集上一看啊，给大家全评看一下啊，这就是 全新规范啊，是有这么有这个说法的啊，是有依据的，哎，这个怎么放大呢啊？应该不用放大，大家也看得见，是吧？你看 这个也不叫柱墩了啊，名字也变了，也不叫柱墩，叫柱下滑板，局部增加板后啊，名字也变了，这就是二二记幺零幺杠三 一百零九页，二杠五十三页的最新规范。你看这个放坡的这个柱墩啊，他的这个坡上的这个侧面水平钢筋也叫水平固金了啊，做法就是 这样的脚步的一个做法。咱们再看幺六图集，幺六图集哎，好看， 嗯，这个怎么怎么不能放大了呢？这个 啊，咱们看幺六突击上他就是一个是吧？ x 向外向， x 向外向重金啊，一直到这个斜坡上都是这个啊，他没有单独注明镀金， 只有这一种巨型的啊，只有这种九十度放坡的，这种才注明了水平固金，这是幺六 g 图集与。 哎，这个怎么回事呢？这个 啊，这个就是幺六级突击，他叫柱墩是吧？他叫下柱墩啊，他叫下柱墩， 在最新规范上他就不叫下下主堆了，他的做法你看在幺六七上他是这样做的啊， 就这个斜坡上的啊，都是等级料直接上来的啊，等级料直接上来，现在呢，他也是等级料，但他钢筋没这么大了，钢筋小了啊，钢筋小了更加节约材料了。他做水平固金， 然后这个脚步呢，是吧？就是刚才那种做法啊，只需要抹下来就可以啊，他就这种做法，只需要抹下来就可以。哎，大家一定要注意，一定要记住啊， 一定要多看图集，搞工程，搞翻样，一定要干，多看图集，多看图集也不行，最好是用这个广联达电脑钢筋翻样，想学习的不要错过。咱们双十一也在搞活动，学习非常优惠，学得会有活干。

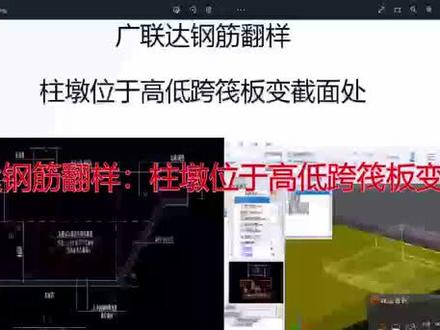

大家好，我讲一下这个住墩位于高低胯滑板变洁面处的时候，我们怎么废纸的？首先我们看看他这个这个大样，他要按照这个大样这样子做出这样的 模型，对吧？然后里面的布巾这些要和这里一样，就做蹲的时候， 我们用在软件里边用住蹲做这个的时候，他就达不到这个效果。然后这个时候我们怎么处理这一块？因为实际工程中我们会遇到很多这种， 就是住端或者是其他的什么坑，遇到这个滑板变洁面处，我们该怎么去变通处理这个地方？首先我们在这个滑板基础这里，这一个地方我新建一个滑板基础啊， 新建一个滑板基础看一看修给他的属性， 我给他定义一个八百后的八百，然后他的顶标高给他设为成顶标高，现在我发一个，发吧，就随便发一个啊，就只是为了方便我们 演示一下这个做蹲位于这个滑板边洁面处的时候，我们怎么处理，然后这个滑板已经 位置好了，对吧？看一看滑板后的滑板，如果他这个变洁面位置在这个位置，对吧？我们首先要对这个滑板进行分割一下，左键选中，然后右键里面有一个分割，点击 这里沿着这条线分割一下，点击右键确定变成分割成功，对吧？我们把这个左边这一侧给他调整一下他的属性厚度，这一块我们就不调，然后我们他的沉顶标高给他付个三百吗？ 这个时候我们再把它的颜色更改一下，它的显示颜色给它更改一下， 就随便给他更改个什么颜色，现在我们再看一看，然后在两个滑板之间有高低处变变的地方，我们就给他设一个滑板变洁面， 就按照大样吗？一般的图纸他有大样，对吧？你出边我们按照他滑板的厚度出边，点击确定， 现在我们再看一看，这个滑板是就已经设置成了我们这个变洁面的，和涂之丹阳一样的这个洁面图，对吧？然后现在我们用挤水坑的方法来布置这个 布置这个位置啊，他用这个独立基础，他是像像这个图形里边的这种这种情况的独立基础， 我们主要是为了说这个情况，对吧？把它做的像这种一样的，然后我们来弄一下， 把这里更改为积水坑，用积水坑的方法点击一下新建，新建一个巨型积水坑，对吧？我们可以给他更改一下他的名字是什么，可以直接更改为 一号坑或者是什么坑都可以啊。现场到时候我们是为了方便提前看到一个数据，对吧？实际工程中肯定他的坑不一定挖的 这样子就是一模一样的，肯定都需要我们实际去符合一下尺寸的。然后我们更改一下它的长度， 这个长度，这个长度我们就从这个边他变洁面的这个位置，像现在他是一米七，我们就梳这个尺寸，从滴画的这个位置梳个一米七， 然后宽度他的宽度，我们说这个这个尺寸就是一米九加一米五，就是说三米四这个位置出坑底出边距离他如果两边不往外扩，对吧？就直接在这个坑是多少就是多少， 他不像在于出来一个什么打扮后什么什么的，一般的坐等他不会有这种，是吗？然后我们就梳一下泥，然后坑底板厚度，坑底板厚度，坑底板厚度这一块我们要更改一下，看看一下。首先这个 图形我们放在矮块的这一边，就按照矮块的这个板后再加下边这个部分，对吧？ 然后就输入他的那个厚度，就按照这个板厚，这边板厚是三百，如果这这个下边这一部分是五百的话，这边板厚是八百，对吧？然后这边板这个下来是五百的话，我们就是输个一米三， 看地板厚度就这一块给他租个一米三， 他的顶标高这个位置我们要同这个低跨的这个标高一样的话，我们再看看他的怎么给他选择。这个时候我们点击到这个滑板位置，滑板位置 我们看一看这这一块他的他的高度是多少？他的标高是多少？沉顶标高负零点八五，对吧？现在我们就要把积水坑这个位置， 他的坑板顶标高这个位置给他改为负零点八五，直接给他改为负零点八五。 然后放破角度，如果是九十度，我们说九十度，我们按照这个图纸的就是四十五度到四十五度，给他说吧，六十度啊，六十度，那刚才那个变洁面，我们啊就 按照他的变前面的那个滑板，变前面的那个吗？只是为了说一下这种图形啊，刚才没注意他的角度，他的底精，底精，我们给他说一个十六的减去两百， 这个是一级的 特别水平精，不存在，这个我们就不用输了。然后鞋面钢筋我们可以数一下，这种情况一样的用 c 十六， 然后我也想的一样的，对吧？现在这个时候我们再来 配置一下，把它点布置上去进去看，按一下，我们在配置的时候按一下 f 四插入点去， 然后看一看他的动态广场，看一看， 看看看看。但是为什么你看他的，我们刚才发的就是一米七这个位置，对吧？出边是你，所以你看他这个位置，他就根本没有到我们想要的这个城台的这个边，这个位置，对吧？现在这个时候我们怎么去处理？ 我们就用这个有一个他的调整及水分放坡， 我们点击左键选中，点击右键，然后这里也有调整及水坑放坡，然后在左键选中这条边，点击右键， 这里角度我们一直设置四十五度，我们就不不管他，然后这个位置出边多少，他的右侧这条边往这边扩一米七，对吧？我们就输一个一米七，点击确定， 然后现在我们再来正在观察一下， 看，现在他就是和我们想要的这个结果一模一样了，对吧？就是从这个他的住墩的这个轮廓线的边，然后再开始这样子， 现在我们在选中计算一下这个计时课， 看一看他的钢筋三围， 试一下， 看一看为什么他这里上面有一层这个， 对吧？因为他积水坑有一个，那个面筋刚才我们摔了一下，摔不了，对吧？这个时候我们可以在看的时候，看底筋的时候可以把这个隐藏掉，隐藏掉，然后我们结合边际钢筋看一看，看一看他的底筋这些 啊，这个方向的，对吧？他就是直接联通过来就正确了， 这个时候像这种他的面筋，我们点击一下看，这里有一个面筋，我们这个时候得把他的这个钢筋给他拴掉，对吧？用栓处， 现在就这个尿单，就是我们需要的 尿单了，对吧？面筋已经给他删除掉了，他就尿单里边就不会有这一块， 就直接是笔记和鞋面的钢筋了。 就是以后你们做这个住墩位于这个高低跨交接处的时候， 我们就可以用这种办法，大家变通的灵活的去处理一下，对吧？
