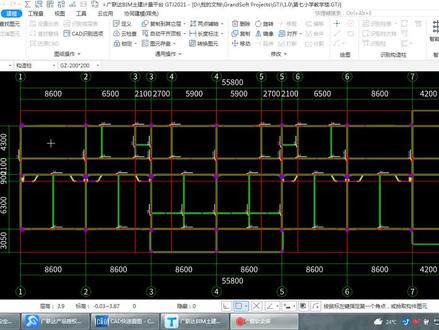

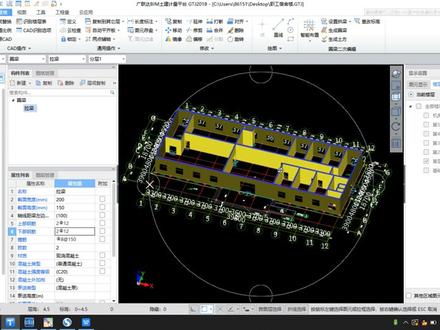

大家好，我是赵家人生，本次视频呢给大家分享这个小学教学楼啊，他的这个啊，用水房间，他的止水带的构建定义和图源绘制。 那我们呢先是把这个一层的 cd 图呢给他调入进来，我们在图纸管理里面把双击一层平面图，然后呢 在这个图层管理这把 cd 原始图层呢前面的这个方框给他打勾，这样的话呢就把这个 cd 图层打开了， 那我们再看他结构图说明的第九点五，墙体的第三条说的是，那么油水房间楼面结构四周除 门洞外设上翻的 c 三零塑混凝土边梁，缎面为墙，后呈三板，自楼面结构顶面起，沿内侧墙体设置。 那这个这句话什么意思呢？就是说用水房间呀，他的四周的这个墙体，那么要设置啊这个混凝土止水带，那么这个止水带呢是 c 三零的混凝土， 那么一般情况下在我们算量里面呢，我们把这个止水带啊都是用圈量来进行画，圈量来进行画，那么前后乘以三百呢啊， 因为这个一般加气块墙体的厚度啊啊都是两百厚，因此呢我们定义这个圈梁的时候呢，就定义成这个两百乘三百 这个洁面，而且我们把名称呢那么直接给他改成织水袋。好，那么下面呢我们到软件里面来具体操作一下， 好，我们看一下，那么这个用水房间呢，主要是这个啊，开水间，那么啊卫生间，换洗间 这些位置，这些位置呢是这个用水房间，那么在这些用水房间呢，他的这个墙体的 这个四周，墙体的下部呢要设三百高的这个啊束缚凝土带，也就是止水带，那我们把这个线交量他关闭，不让他显示，那我们看一下，那现在呢，他就是这个显示的很清 清楚，那我们需要在这一块呢，他的这个墙体下面呢布置这个啊止水带。我们先进行定义， 我们把光标定位在这个圈梁这，然后呢我们定义圈梁，然后呢新建矩形圈梁，然后把他的名称呢给他改成止水带 止水袋。那么洁面呢宽度是两百，高度呢是三百好洁面，同样呢我们在信息里面也给他改过来，那么 他是塑混凝土呢，所以他是不不配金的，那我们把钢筋信息呢删除，他的材质呢是橡胶混凝土的，那我 我们默认的呢是混凝土圈梁，我们在设置的时候呢，他是 c 二五，所以呢他这里面他的强度默认也是 c 二五的，但是我们图纸设计说明里面说的很清楚，是 c 三零的，因此呢那么我们把他的标号给他改成 c 三零。好， 这里面大家注意看他的标高，那么他的标高呢是一个这个私私有属性，他七点的顶标高呢是层顶标高，中点的顶标高呢也是层顶标高，而我们说明里面呢，他是这样说的，就是 这个止水袋啊，他是在墙下面布置着，然后呢他是自楼面结构顶面起，那么沿墙体设置，也就是说我这个止水袋啊，他的顶 面呢和我们结构的这个本层的地面呢是一致的，那结构本层的地面是多少呢？那就是我们看一下啊，结构本层的地面， 那么我们结构本层的地面呢是负的零点零三，也就是楼层底标高，那么他的顶标高呢？我们看一下，那就应该是 楼层底标高加量的量高，也就织水袋的高，织水袋的高呢是三百，那就是层底标高加零点三，那么中 点的顶标高呢也是层底标高加零点三。好，那这样的话呢，我们就定义完成了， 定完成以后呢我们点关闭，点关闭我们把这个他显示的这个框架梁和非框架梁呢给他取 掉，不让他显示，那么只让他显示圈梁，只让他显示圈梁。好，我们看一下，那么用水房间呢，首先就是 那么他这里面橡胶板和这个板的配金呢也显示出来了，那我们把这个板这一块呢全部不显示，那么 只显示墙。好的，我们看一下用水房间，这个开水间属于用用水房间，那么啊卫生间，冠希间都是属于这个用水房间，那么在这里 呢我们就可以采取智能布置，然后呢按墙的中心线来布置，墙的中心线来布置，我们先把这些需要布置的这些位置呢，这些墙给他选中。好，那么需 需要布置的墙呢，我们全部给他选中，那么这道墙不能 选，因为这道墙呢他不是整个墙都布置的，我们可以选择就这道墙好，那么这些呢都是要整个墙下面都是要布置止水袋的，我们选择完墙以后呢点右键 好，那这样的话呢他就显示布置成功了，那我们再看一下，那么下面这道桥 他的局部呢也是这个要布置止水带的，但是呢我们就不能用智能布置，因为智能布置呢，他一选选择的是整道墙， 那么这道在下面这一道长长的这道墙呢，他只有局部设置这个止水带，因此呢我们需要用直线绘制的方式，我们点一下直线绘制， 然后呢从他需要设置织水袋的这个位置，然后呢画到他设置织水袋的端部这个位置 也就到这到这。好我们那么这一部分墙呢就设置完成了，设置完成以后大家看一下，那么哦刚才我们到这还不对，还要拉到就是贯起间的这个位置， 好换洗肩枕，那么刚才这道墙，这道墙也是可以用智能布置的，我们点一下，然后墙的中心线，好这道墙布置进来， 那么这道墙我们光标所在的这道墙呢，他是局部有，那我们就点直线绘制，然后呢把他需要设置的这一部分呢给他画进来就可以了，就可以了。 好，我们再看，那么还有呢这个外墙呢，他也需要补，他也需要补，但是我们这个外墙呢是自保温加气块，他的厚度呢是两百五的，那么我们做圈梁的时候呢，是否是是这个做止水带的时候， 是不是在外墙的位置也需要这个宽度保持这个两百五呢？其实是不是的，那么就像昨天我们给大家在分享构造柱的时候啊，说的他是啊一个道理， 因为这个我们无论是圈梁也好，够和这个织水袋也好，他都是现浇的这个混凝土，如果我们现浇的混凝土的厚度和我们这个啊 自保温加气块墙体的厚度一致的话呢，那么在我们浇的混凝土构件这个范围内呢，他就没法做保温，没法做保温，那么因此呢自保温加气块的这一部分墙体呢，我们布置圈梁呢，是保 保证他的内侧与我们的圈梁相平相平，那么外侧呢也是像构造主一样， 那么差五公分，差这五公分呢，那么就是他做保温的时候呢，用保温板，那么把这个圈梁这一部分所占的面积呢？用保温板呃把它填平，那么 填填五公分放到保温板以后，和我们这个自保温加几块的厚度呢才是保持一致的，那么因此呢这个外墙这一部分呢，我们也是用这个直线绘制的方式来进行布置，他的这个织水袋，我们点起笔， 然后呢那么一直画到他需要设置止水带的，那么终点这个位置，那就是六轴，我们点一下。好，那这样的话呢，我们这个止水带啊就布置完了，就布置完了， 那么这个止水在布置完成以后呢，我们三维看一下，我们三维看一下，那么他就是这样的一个效果，这样的一个效果，他是我们设置的标高呢，是布置在墙体的最底下，墙体的最底下 好，大家看一下，那我们设计图纸上是说的呢，那么除了门洞口以外，其他的墙体都要设，也就是洞口这里呢是不设的，不设的，但是呢我们画图的时候呢，洞口这里呢，我们是通常画过去的啊， 为什么这样画呢？因为只要是有洞口的这个地方，不管是门洞口也好，窗洞口也好，还是墙洞也好，那么只要有洞口，我们把这个圈梁画 画到这个洞口的范围内呢，那么我们的软件系统啊，会自动进行相应的扣件，相应的扣件，所以呢，我们需要画圈梁或者是止水带的时候呢，我们只管通常画过去就可以了，那么他遇到洞口呢，会自动进行相应的扣件，相应的扣件。 好，本次视频呢，给大家分享这个用水房间止水带构件的定义与图片的绘制，就分享到这里，如果大家喜欢我的视频，欢迎点赞、关注，转发评论，谢谢大家，我们下次视频再见！

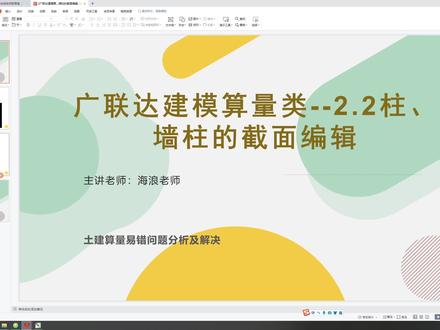

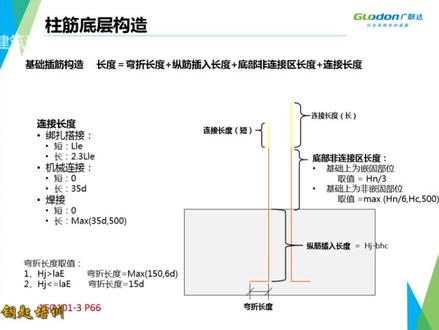

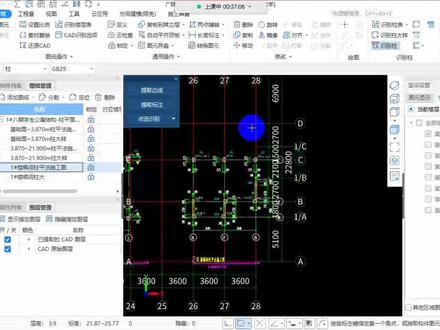

大家好，我是海浪老师，今天我们一起来学习广宁达建模算量类筑强柱的洁面编辑 软件识别注，强注洁面信息有误问题描述，通过识别注大样的命令点选识别注后，没有将识别出的注洁面与原图大样对照核实，导致输漏掉某些错误。 我们看一下，这是一个按住的祝大样，他的重金有很多信息， 还有他的估金也是很复杂，所以说我们如果用识别做大样的话，识别出来肯定是有错误的。 解决方案，识别猪大样后，应注意足够核实截面编辑中的信息，修正软件识别的漏洞、错金等问题， 或者不能准确识别出大样，应手动新建异形柱编辑。我们在刚学广联达算量时，往往会忽视掉这些问题，导致算量不准确。我们一定要注意， 如果图纸本身存在设计标注的洁面信息有误的情况，要及时向设计提疑，视力如下。

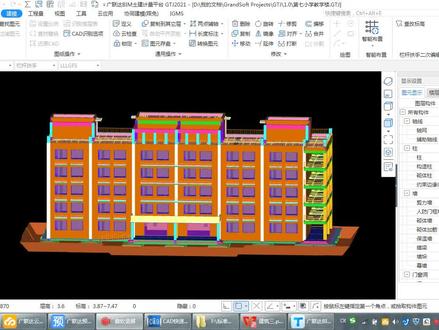

大家好，我是作家人生，那么本次视频呢，给大家分享这个小学教学楼他的这个连廊的栏杆工程量的提取和清单的编制。 那我们先看一下 c 地图，他的连廊栏杆的这个位置，那我们看他的二层，二层以上呢，在连廊的这个 啊三面是有栏杆的，我们看就是这个位置，这个位置他标注的是连廊护栏鱼头，那么就是从这个 f 交十三轴这根柱子的外面开始， 那么顺着他连廊的外侧，那么一直到呢这个啊十三轴交臂轴这个位置，也就是啊 基本上是围了一圈，基本上是围了一圈，那么这是二层，我们看二层、三层、四层、 五层，这四层的这个连廊啊，每一层都是有栏杆，都是有栏杆的，那我们再看一下第二层，他这个对于这个连廊栏杆他的这个详细的构造， 那么他在这里呢所引出来说是详见见识十五页的第一个节点，那我们看一下，那么见识十五页， 那么这个图图号呢就是建五杠十五，也就是建四十五， 那么键是十五的第一个节点呢，就是这个节点，那我们看那么就是这个节点就是表示的呢 是连廊的栏杆，那我们看他的标高的位置呢，是分别是在三米九、七米五、十一米一和十四米七，那么刚好呢就是二三四五层，那么这些位置，这些位置 啊，那么从这个图上来来看呢，那么我们能看到的就是那么这个栏杆，他的这个啊总高度呢是一米一五，那么他是这个下面呢是有个一百乘一百的速混凝土的基础， 栏杆与基础呢是通过这个预埋键来进行连接的，那么栏杆具体的做法呢？那么图纸上给出来的是参考一二为这六，那么五十九页，那我们打开标准 估计我们来看一下啊，这就是这个一二玩 g 六，第五十九页，我们看一下啊， 他呢这个名称呢是铁艺栏杆的阳台，也就是啊这个他参考的这个做法是铁艺栏杆，那我们来看一下他具体的这个材料的这组成，材料的组成， 那么他的扶手，我们看他的扶手，他的扶手呢是六十三乘三的钢管，或者呢是六十三乘六十三乘三的方钢管，也就是说呢，那么他 可能是这个圆形的钢管，也可能是方形的钢管，那我们从我们这个啊这个图纸上来看呢，他是方形的，也就是他 方管是方管的，那么我们再看他的立柱，他的立柱呢，我们看一下他标注的呢是四十乘四十乘二点五的方管，四十乘四十乘二点五的方管，那么他的这个啊立柱以及他的啊， 其他的这个啊，小的这个立柱，还有这个啊水平的这这部分这个栏杆，那我们看一下，那么都是呢二十五乘二十五乘二点五乘二点五的， 那么因此呢，那么他的这个组成呢，这个栏杆的组成呢，那么全部都是这个方管，那么只是呢他的这个立柱还 还有他的扶手以及呢他这个啊栏杆其他的这个细部的这个栏杆啊，他的这个尺寸以及他的壁后是有区别的，那么他那个固定呢，是 通过这个玉埋件与我们这个啊这个建筑的主体啊进行固定的，进行固定的，那我们看玉埋件呢，他参考的是那么五十一页的 m 一，那我们再翻到五十一页， 我们看一下，那么五十一页的这个 m 一呢，就是一百乘八十的这个一块小的钢板，那么它的厚度呢是五个厚的，五个厚的， 那么通过呢这个啊直径八个的这个原缸，那么来组成的这个玉埋件，玉埋件那么与混凝土呢进行相应的固定好，我们还到五十九页来看一下， 五十九，好，那么通过这个图集我们就很清楚了， 这个栏杆呢，他主要是由方钢管来组成的，所以呢我们在编制清单的时候呢，进行项目特征描述的时候，那么一定要结合这个标准图集，那么还有他的这个材料的规格进行这个清单的编制。 好，我们到鸡架里面来具体编制一下这个清单，我们同样的呢点查询 查询清单， 那么弹出来清单以后呢，我们看一下我们需要选择的呢是哪一条清单，哪一条清单，那么这里面呢他总共有这个八条清单， 我们看那我们这个是双钢管的栏杆，很显然呢还是参考的是第一条，也就是金属扶手栏杆栏杆这一条清单，我们双击把它插入进来， 好插入进来，插入进来以后呢对他的名称呢，我们应该按实际图纸的做法进行现象的调整，那么这个栏杆呢，他全部都是由这个钢桑管来组成的， 所以呢我们把他的名称呢进行调整一下，那么那么我们就调整成 方钢管扶手栏杆，我们把金属改成方钢管扶手 栏杆，当然了我们还可以，那么把他的位置给他加在名称里面，那这个这个栏杆呢，他是属于连廊这个位置，所以呢我们可以加上 李安娜方钢管扶手栏杆，那么这个不锈钢管扶手栏杆呢是属于楼梯的，那我们呢也可以给他补充上楼梯的。好， 我们把名称改完以后呢，我们回过头来再详细的写他的项目特征，我们再看一下计量单位，计量单位是 延长点，不用调整，那我们看一下工程量表达，是工程量表达，是呢，刚才我们说了总共呢就是二三四五，那么这四层是有的，是四层有，所以呢我们只需要提起一层的工程量就可以了。 好，我们呢把这个 构建类型呢切换到连廊栏杆这里，连廊栏杆这里，那我们呢只吸取二层的， 那我们选择这个连廊的栏杆，选中以后呢再选择选择同名图源，那我们看那么整个呢二层的连廊的栏杆呢就全部都选中了，选中以后呢，我们点工程量， 那么再点呢，那么查看工程量这个快捷菜单，那么他会弹出来一个窗口，那么在这里呢，他会显示出来我们所选择的这个连廊栏杆，他的工程量，他的工程量。 元郎栏杆 不含弯头应用细节， 我们看一下哈清单工程量，我们再看定额工程量， 我在这里我们看一下这个软件系统，可能这是有点问题，他这工程量是不对的，他显示是六十多米，肯定是不对的，那我们直接在 c 地图上来拉一下， c 地图上来拉一下，那我们看一下， 我们直接测量一下，然后就是从这测量到这，我们看这是一米六五，然后再到这，这是四米二， 同样的从这到这呢也是一米六五， 那么两个柱子中间呢，我们要专门的进行测量，六米一五， 六米六五，那下面呢应该也是与上面一样的一米六五，好，他是左右对称的， 一米六五没问题。好， 四米二， 四米二，四米二没问题，那么他的工程量呢？我们来看一下，就是一米六五乘以二，我们先这样写， 一米六五乘以二加四米二，好，那么这两一端的，那么两端 乘以二乘以二以后呢再加，那么中间呢是有两部分，那么一部分是六米一五，另外一部分是六米六五，所以呢再加上这两块，就是再加六米一五，再加六米 六米六五。好，再看一下，那么这是二十七米八，这是二十七米八， 二十七米八呢，这是整个一层的工程， 那么总共呢是四层，再给他乘以四，那么算出来呢就是一百一十一， 一点二，一百一十一点二，好，那么这是工程量，那么我们就算完了，然后我们呢再回过头来，那么 编制他的这个项目特征，编制他的项目特征，那我们看项目特征呢，我们可以把不锈钢管这一项项目特征呢给他复制下来，然后呢再进行先呢调整，我们首先看 第一条呢是扶手材料的种类规格，那么不锈钢管写的是不锈钢管， 那么我们这一条这个连廊的这个栏杆呢，它属于是方钢管，所以呢我们给它改成方钢管，方钢管， 那我们看标准体积，他方钢管的扶手是多少呢？是六十三乘六十三乘三的，那我们就按这个方式来改，他是方钢管，六十三乘六十三，再乘以三。 好，然后呢栏杆的种类规格，栏杆的种类规格呢？那么是立柱呢？是四十乘四十乘二点五的，我们看这里面写的很清楚，四十乘四十乘二点五， 我们也按这样写， 方钢管四十乘四十乘二点五的， 这这属于呢是立柱，那我们就直接这样是属于立柱，然后他的间距也要进行描述， 间距是多少呢？我们可以从标准图进面读出来，那么他的间距呢？我们看是六百九，六百九的，这里面标的很清楚，那我们把这个间距也要写进去，间距六百九， 然后呢再描述他上下各有一道，上下呢是 各有一道，这个方钢管上下各有一道方钢管，那我们就直接写上下水平 方钢管， 上下水平方钢管是他的规格是多少呢？是二十五乘二十五，然后呢 b 后是二点五的， 然后呢再乘以二点五， 好，那么这是上下 水平方钢管，那么是二十五，那么再写呢是立柱， 再写就是 中间立竿或者是其他的叫法也可以，中间立竿 也是方钢管， 二十五乘二十五，再乘二点五， 然后呢他的也是有间距的，那么他的间距是多少呢？我们看一下，那我们图集里面呢是没有给出来的，没有给出来， 但是呢我们从可以从他的立柱里面给他推算出来，我们看那么他两根立柱之间呢？ 间距呢是六百九，这两根内部之间呢？那么这个小的这个立竿呢是四根，那么这样呢就形成了一二三四五五个间距， 所以呢我们就拿这个六百九除以五，我们看是多少，那么得出来的呢是一百三，一百三呢，我们就把这个一百三写成他的间距， 也就是中间立竿是方钢管二十五乘二十五乘二点五，那么间距呢一百三，间距一百三，这样 这就可以了，然后呢另外后面再加一句话，详见图集，那么是一二 yj 六， 第五十九页。 好，然后呢第三呢是固定配件种类是玉埋件相见图集，那么上面呢，我们也把这个图集这两个字这个加进去， 详见图集，还是一二 yj 六，把这个八改成六， 多少页呢？我们看一下，我们图集上图集上给的呢是五十一页 m 一，那我们也这样写， 一二 yj 六，五十一页 m 一，这样写就可以。第四是其他是直接按原来的就可以，不用调整。好，我们编辑完呢，我们点一下确定， 点开确定以后呢，这样的话，这条这个连廊，方杆，扶手和栏杆这条清单呢我们就编制完成了。 好，本次视频呢就为大家分享到这里，如果大家喜欢我的视频，欢迎点赞，关注，转发评论，谢谢大家，我们下次视频再见。
