cad打印出来为什么没有剖面线

c a x a 中怎么做抛面线？我们先点击左侧工具栏中的抛面线图标，然后根据提示拾取环内点， 然后敲击键盘上的回车键，这个时候泡面线就做好了。 如果觉得泡面线太密，我们可以点击泡面线，点击鼠标右键，在下拉菜单中选择编辑泡面线，然后将比例扩大， 然后点击确定，可以看到泡面线已经变得十分的疏松了。

大家好，我是李老师，我们今天讲一下这个 cd 打印的问题啊，就是我们有时候在 cd 里面要是打印一些图的时候，我们会发现打印不了啊，比如说我们选择这个文件 打印好，我们这里默认为上一次打印，好吧，打印机已经选过了上一次啊，然后选择这个窗口，假如说我框选这个窗口，我选这一个啊，假如我选择这个窗口，好，这个 是我这个是设置是没问题的，对不对？我把这个编辑特性里面把它改一下颜色，把所有的颜色都选上，是吧？就是这里面的所有的颜色，我都要把它默认为黑色，打黑白的就可以了。保存并关闭啊，这个时候晕染一下会发现这个线条呢？有没有呢？ 线条并没有，但是为什么呢？就是我们有时候画图的时候，我们先看一下这个线形啊，这个图层，你点一下这个对象线，点一下他，他这个时候啊，他显示的这个图层是 d 一 f 开头的这个图层， 这个图层是 cd 默认的，也就是 cd 自动会有一个系统的一个图层啊，这个图层上也上不了，那么打开这个图层的一个设置，好吧，我们打开这个图层设置， 打开这个 l a， 好，你看到这一个，看到这个 df， 这个图层， 好，他这个后面这个打印机这个图标是灰色的，是无法打印，你开也开不了的，你看不能打印这一个图层，比如说你画的东西，你不能是放到这一个图层，你放到这个图层的话，他就会打印不了你。像其他的话， 如果说你不能关闭啊，如果说有个啊红色的一个线，把它禁止掉打印的啊，你把它重新点一下，把它打开， 好吧？好，那我们这个线的话不能就放到这个图层，这个时候呢，我们切换到这一个零图层，重新去用这个 m a 格式刷来，把它刷一下，刷成这一个零图层，工作图层就可以了啊， 你不要放那个 df 就可以了。好，就是把这个线都刷一下，格式刷一下。好，这个时候我们再来把它打印，你看这个线的话就已经在零图层了，我们再按这个打印。 好，我们上一次打印选择窗口。好，我们这个是我们晕染一下这个颜色，已经设置过，不用管好， 这个时候就可以打印出来了。好吧，那不是说我们官人打印的一个问题啊，就是打印那些线条啊，显示不了这个问题。好吧？不要放到那个画的线，不要放到 def 的这一个图层。

大家好，今天我们来学习一下抛面线， 当我们画完一个图之后，有时候他的一部分你需要做一下泡面，去代表他是什么材质的，或者是重点标注。比如在机械行业中，你如果在这个园内 点这个点这个图案填充， 就在这一个绘图选项卡中，你点一下，点一下之后他就会出来 一个对话框，然后你从这个对话框里这个地方是十七点，他现在第一步 就是让你失去内部点，你要想在这实现一个 泡面，现在填充，你可以选选他内部，然后你没有选之前，你可以先选他。 嗯，图案，比如我就选这一个图案，点一下他，然后把鼠标放到这个圆的内部，点一下左键，这时候他就填充，填充完毕了， 你可以选择这个他的颜色， 然后选择之后你点关闭图案， 他就完成了。一般在机械中不需要选颜色，比如我画这一个图，点一下这个图案填充，然后颜色无， 然后这个金属的就选择这一个图案，然后点一下他内部右键确认，这时候你的泡泡面就完成了。比如如果是画一面墙， 像这样画一面墙，如果是砖块的这个图像，就可以点一下泡面， 然后点一下这这个小三角，然后你选择这个，这个，这个都可以选择这 这个吧这个砖块，然后你把它放到这个你需要的图案里面，这时候你点了之后，你看到没有，他就显示了一根线， 一根线代表你图案设置的比例，这泡面线的比例太大了，你可以输入零点五，看见没有他就多出了几根线，如果你输入是零点一， 你看他就会又多出几根一些线来，就是你这个泡面线的比例问题， 你可以根据你的图纸大小随意调，随意调整这个旁边线，然后右键确认， 这样就完成了泡面。还有一种 画一个圆，他有一有个小三角，下面你点一下他有个渐变色，你点一下渐变色之后， 你看你把这个鼠标放在你需要做泡面的地方，他就自然而然的给你生成一个玉兰。如果我现在选了渐变色， 第一个是蓝色，你看他就蓝色跟黄色组合，蓝色，如果跟绿色组合，他就是蓝色跟绿色， 这个他就是横向拍的，这个是绿色，蓝色在中间他都有预览，很简单这个 然后你点一下需要放置的位置，然后点一下关闭并确认，或者是右 键确认都可以，这就是我们要画的抛面线。好的，谢谢大家，希望大家收藏点赞加关注，谢谢！

cad 打印图纸，部分对象不显示？ cad 打印图纸，部分对象打印不出来。 cad 图纸打印只显示一部分图形，怎么回事？ cad 图纸打印不显示一般都是这几个原因。一、图层设置问题 在 deprese 图层里的对象，这个图层是软件自动生成的，不能答应，而且是无法修改。当前沙发在 depends 图层里，按 ctrl 加 p 窗口框选图纸打印，预览一下， 打印时沙发不显示。输入 la 敲空格键可以打开图层特性管理器，找到 department 图层，可以看到打印机图标是灰色而且无法修改的状态。 如果想要打印出 depres 图层里的对象，只能把 depres 图层里的对象修改到其他可打印的图层中。先点击 选中沙发，然后再点击图层，在下拉中点击要修改到的图层名字，沙发就被修改到视线图层中了。按肯戳加 p 打印，预览一下，沙发就可以打印出来了。 如果图层设置不打印，打印图纸时设置不打印的图层内的所有对象都不显示。输入 la 敲空格键，找到视线图层，鼠标点击一下视线图层中的打印机图标，整个视线图层就被设置不可打印了。 按肯戳加 p 打印，预览一下市县图层内的对象，打印时都不显示。如果打印图纸部分对象不显示，可以检查一下图层是否设置成不打印了。 如果图层被冻结，图层里的对象不会显示，也打印不出来。二、颜色设置问题 cad 众所隐色期 在 cd 中显示是白色，但打印出来是黑色，如果颜色设置成真，彩色中的白色打印在白色的纸张上就不显示了。打印图纸一般都打印在白色纸张上，当打印不显示是可以检查一下颜色设置，按肯戳加 p 打印预览一下。 因为门的颜色被设置成了真彩色，白色打印时就看不到了。三、打印样式中浅显设置问题，先把门的颜色改为缩影颜色七，按肯抽加批。打印彩色时，在打印样式中选 s、 e、 d 点式，再点击这个按钮， 点击颜色七，默认识一百。如果把钱先改为零，打印时所有颜色七的对象就不显示了。遇到打印不显示的情况，也可以排查一下钱钱问题。 cad 打印图纸部分对象不显示，你知道原因了吗？关注我，学习更多 cad 画图问题！

不知道你们有没有碰到过这种情况啊，就是当我们用 cad 打开图纸的时候，他显示是正常的，但是当我们去打印图纸的时候就发现，哎，他有一部分对象他就打印不出来。那么最近呢，我们有很多同学碰到这个问题啊，所以姜老师今天呢啊在这里给大家讲一下 我们 cad 打印图纸它不显示的四大主要原因。那么如果你碰到的这种情况，只要你按照这四个方面去排查的话，那么就可以有效的解决打印不显示的问题。那大家赶紧截个图， 我们先来看一下第一种情况啊，如果我们的 cd 图形啊，放在了这个 dfpons 图层，那么是打印不出来的啊，因为这个图层呢，他是一个非打印图层，也就是说所有放在这个图层的对象，你只能够看见他，但是他打印不出来啊，那我们 等一下可以来查询一下，看我们这个打印不出来的对象他到底叫什么图层。那么第二个啊，我们的图层他是有打印机的，如果你把这个打印机关闭了，他也是打印不出来的。那么第三个 我们的图形的颜色啊，一定不要设置成这个颜色啊，如果设置成这个颜色的话，那么它打印出来就是白色的，因为我们知道纸一般是白色的吧，对不对？除非你用黑色的纸去打印就可以看得见啊，用它打印出来是白色的啊， 所以他是一个透明颜色，你根本就看不见。那么我们结合姜老师前面讲的这三种情况啊，来判断一下我们这个打印不出来的对象，他到底属于哪种现象呢？首先我们选中这个图形啊，然后在面临行输入 li 空格，我们来查询一下，他的图层是零图层， 我们可以排除这个图层的问题，对不对？然后第二个他的颜色呢？也不是我们讲的这个二五五的颜色啊，这个也可以排除，那么第三个我们这个打印机我们怎么去检查呢？对不对？我们直接在面临行输入 la 空格， 我们看一下啊，这个是 dpon 图层啊，为什么他是打印不了的，你看他后面的打印机是一个灰色的，你看到没有啊？是一个灰色的， 所以我们这个打印机看哪里就看这里啊。如果是说我们所在的图层，比如说零图层，这个打印机现在是处于开启的状态，如果我点击一下就关闭了，右下角会有一个红 红色的圈圈，一个斜杠，这就意味着我们这个图层所在的打印机关闭了，那因此我们要点击一下把它打开就可以了。那么通过我们这么一排查，我们会发现，哎，他前面三 三个问题都不存在，那就是最后一个问题了，那最后一个问题我们该怎么去排除呢？非常简单啊，我们直接点击文件菜单，点击打印选项，或者是你也可以按一下键盘上的 ctrl 加 p 键啊，就是我们的打印的一个快递键。好，那么弹出这个提示呢？我们不要管他，我们点确定 到这个界面呢？啊，我就不去讲这个打印的一个设置参数了啊，这里我就不讲了，好吧，因为之前的课程有讲过啊，大家如果是不知道这个 cd 打印的话，我们该设置哪些参数啊？可以去看一下姜老师之前讲过的啊，这个打印的视频。那我们直接呢找到右边啊，右下角这里有个箭头，点击，然后我们在这里呢有一个打印样式啊，你要采用哪一个打印样式？那么我们一般啊采用这个 m o、 n o 的样式， 那么这个样式是一个黑白打印样式，如果你要打印成彩色的，就选 a、 c、 d 啊，所以看你具体采用哪个打印样式，如果我们采用这个 m o n o 的黑白打印样式，我们就找到他， 然后点击试在右侧有一个编辑菜单，点击之后呢，我们找到我们的颜色，大家还记得吗？我们前面查询过他使用的是什么颜色，是颜色七对不对？好，我们前面查询过的啊， 我们就找到这个颜色七，然后检查一下这个蛋显参数啊，不能够是零啊，如果是零的话就完全看不见，我们只能够设置零到一百中间的这个参数啊，那么大家注意一百的话就是纯黑的啊，如果是说他是五十呢，就会变淡一 一点，如果是零呢，就是完全没有了，所以这个大家注意啊，我们直接改成一百，然后点击保存，然后接下来我们选择啊，我们的一个 dwg top d f 打印机啊，我们先来打印一下，看一下它是不是能够显示出来啊，我们选择遇难， 那我们会发现，哎，我们改了之后，这样的一个对象，他是不是就能够显示出来了？我们可以跟之前的这一个图纸进行一个对比， 大家可以看一下，所以说如果你碰到了这种情况的话，那么只要用姜老师讲的这四种啊方法去排除，那么你一定会找到 这个问题所在。当然啊，如果还有同学能找到第五种原因的话啊，那么欢迎在评论区留言。好了，那么我们这个 cad 打印不显示的问题就讲到这里，关注姜老师，带你了解更多 cad 操作技巧。

今天我们来盘点一下有些对象不能打印，到底是什么原因导致的。这个图的水龙头还有这个洗衣机是不能打印的，框选我们的范围，然后我们点击左边的预览， 那这样预览之后呢，发现这个水龙头和这个洗衣机是没有看到的，所以我们空格回来，我们取消，接下来我们来检查他的第一档原因，输入 la 空格， 检查一下图层是不是有已经哪个图层关闭了，那我看到这个图层关闭了，我把它开启，那这样才能打印电器部分的，我们来试试 civ 打印，选择单张打印，选择窗口 框选这些对象，然后我们再预览一下，那将我们的水龙头回来，但是洗衣机并没有看见，我们再空格进来，那我们取消他，我们在中国输入， 注意看对面这里有一个打印机是灰色的，也就是如果你把对象放入了这个单词，这个单词呢是管的，对象都是不能打印的，那我们把这个地方的对象拿出来，怎么拿呢？我们可以把能看得见的对象输入 ma 空格，我们刷这个水龙头，再去刷它， 然后空格，那这样我们再打印一次，卡个屁，点击继续单张打印，我们窗口选择我们要打印的区域， 然后我们预览一下，那这样我们的洗衣机还有水龙头就都出来了。还有一个原因是在这个位置有一个打印，让式表打开， 如果大家的对象被改成纯白色，比如说这个红颜色，或者是某一个对象的颜色被你改成了纯白色，这个颜色白色在白纸上是看不见的， 所以一定不能随意更改对象的颜色，颜色不要用白色。还有一个情况呢，就是我们在这有个浅淡，我们上节课也说过，如果你把某一个颜色的浅淡改为零，那他就看不见了。比如说这个图里有这个字， cd 是青色，我选青色，我把它的简单的改为零， 我们把它剪断，输入零，然后应用，然后预览，那这样的话我们这个 cd 两个字就看不见了。所以朋友们，你要把青色看，想让青色看得见，一定要 所有人们，所有人们。想让青色看得见，要点击这个开关，把你选中的青色他的简单改为一百，你也可以百分之四十六十，他可以变半透明，所以我们保存应用，然后确定。同志们，打印看不见的四种方法，你学会了吗？关注、点赞，下期咱们接着分享！

我们平时在打印 cad 图纸的时候，有些时候图纸上的线型不显示，但是原本他是有的。第二种就是图纸上线型有，但是打印出来不显示，我们点击图层特性， 然后我们可以看一下现象，点左边这个小灯泡，就是显示他图层开启关闭，一定要保持他是亮的状态。 第二种情况就是图层设置了不允许打印图层特性，右边这些小打印机如果是关闭状态，关闭的相应图层图纸上是有是显示的，但是你打印出来的是没有的， 所以在平时打印的时候一定要注意图层有没有显示出来，还有就是有没有设置不允许打印。

今天简单给大家讲一下打印的基本操作步骤和一些重要的注意事项。要想正确的打印图形，不光是打印设置要正确，关键绘图时就要做好与打印相关的设置。因此，开始画图之前，我们就考虑到打印的需要 要用多大纸张，打印比例应该设置成多少，打印后的字高线宽、颜色应该设置成多少。在绘制图形的时候，这些为打印而做的准备工作必须做好。打印虽然要求各不相同，但基本操作步骤是一样的，在顶部快速访问工具栏单机打印按钮或者 ctrl 加字母 p， 可以打开打印面板。打印的第一步就是选择打印机， 其实就是选择一种用于输出的打印驱动。打印驱动分为两种，一种是可以打印纸张的打印设备，包括小幅面的打印机和大幅面的绘图仪，可以是直接装载操作系统的打印驱动，也可以是自己添加的 c、 a、 b 内置驱动。一种是可以打印输出文件的虚拟打印驱动，例如用于输出 p、 b、 f、 jp、 d、 eps、 b、 bubber、 vf 等各种文件的驱动。内置打印驱动和虚拟打印驱动都可以在文件菜单下通过绘图仪管理其中添加。选择打印机后，纸张列表就会更新为打印机支持的各种纸张。 一般情况下，在这个列表中选取一种纸张就好了。如果使用的是大幅面的绘图仪，我们可以自己定义纸张尺寸，有些单位甚至打印过十五米甚至更长的图纸。用多大纸张应该在画图之处就已经定好了，因为我们会根据打印纸张的大小，选用对应的图框， 设置合理的文字高度标注样式。在这里我们可以选择 a 三尺寸，然后设置打印区域，也就是我们要打印的图面区域。 默认选项是显示，也就是当前图形窗口显示的内容。我们这里选择比较常用的方式。下拉列表中选择窗口打印对话框会关闭，命令行提示我们拾取打印范围的对焦点，拾取完两点后会重新返回打印对话框。单机勾选充满图纸，勾选居中打印。在这里可以出列预览，通过这个预览可以检查图纸的方向、 比例和位置是否合适，然后可以根据需要调整图纸的横纵向。接下来设置打印样式，如果像我这里有打印样式，可以直接选择它作为本次打印样式。如果没有，可以选择单色打印， monochro， 彩色打印请选择 ext。 如果灰度打印，请选择 grescoe。 这些预设的打印样式表只是定义了常规的输出颜色。 如果我们在图中已经设置好了图层及颜色，还可以点击这个小铅笔，设置他的打印线宽。有的同学打开打印面板可能没有这一块，那你就点一下这个小三角，他就有了。设置好后直接点击确定打印就好了。

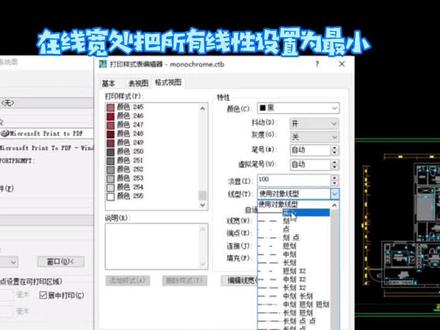

今天分享一下打印设置，首先打开打印面板，名称处可以填个名称，也可以不填，在这里就是添加打印机的位置，如果想打印 pdf 格式的就选择这个，然后选择打印纸张大小，选择打印范围为窗口，勾选居中打印，勾选布满图纸，点击 右下角小三角，打开扩展面板，在打印样式这里选择打印样式，如果没有，那就选择 m 开头的这个样式，选择图形方向。赶紧打印预览看看啊！图纸好像打印好了，但是好像没有层次，那就 点开打印样式后面这个按钮设置一下吧。首先全选所有颜色，在线宽处把所有线性设置为最小，然后运用颜色编号逐次设置线的宽度。比如我的墙体线是七号白色，也是图纸里最粗的线，所有我把它竖直设置大一点，其他的依次调整，还可以调整他的显弹竖直设置 好之后，点击保存并关闭，然后再打印预览看看，你看是不是比刚才层次多了，你学会了吗？关注我，带你解锁更多技巧！

我们完成了我们的 cd 以后，又该怎么去输出呢？也就是我们的打印好了，我们今天来聊一下打印设置 啊，打印设置的话也是跟通用的一些打印是一样的，也就是我们的 ctrl 加 p 啊，或者说在这个里边也可以点这个输出啊，然后或者再点这个打印啊，我们 ctrl 加 p 试一下看一下， 我们来调一下这个打印设置。打印设置的话，如果你上次有一次打印设置的话，可以完全可以延续打印的一个上一次选这个上一次 或者说你保存一个打印设置以后再去呃做一个输入，呃，我一般的话是上一次打印就够了， 然后我推荐大人家是默认用这个 pdf 打印，因为 pdf 打印的话就是你一次打印可能有些问题，但是说 pdf 最起码还保存在那或者打印机卡了或者什么的，最起码你的打的确是已经打印出来了，你直接到时候直接再打印一遍 pdf 就可以了，不然心态会很崩的。 好了啊，给 d f 这个就是我们需要设置的，是首先点一个上一次打印，如果说没有上次打印的话， 无的话，我们就用这个选择 pdf， 他也可以用 gpg 或者说用 png， 然后也可以用我们 呃，一个打印机啊，所以说我还是建议如果说在自己在家办公的话，还是用这个 pdf 打印啊，选择 pdf 打印，然后 pdf 选项里边其他 不用去管太多，把这个字体的一个处理啊，捕获这个文字这个东西， 呃，把它勾选掉，把它把下边这个将所有文字滚转化为几何图形，把这个勾选上，因为有的时候字体会莫名其妙的会出一些问题啊，但是我也找不到很好的素材，所以说只能就是说告诉大家这个结论了。 然后图纸的尺寸，我们一般我们家装图纸一般选 a 三就可以了，但是如果说作为 pdf 的话，你可以选择稍微大一点 a 二其实也是没有问题的， 我们到时候 a 二他有很几很多个 a 二 a 三其实随便一个就可以了，然后打印的范围是他默认默认的打印，好像我记得是显示，但是我们要调成一个窗口啊， 窗口的话，也就是说调成窗口以后，这个就是我们一个选取打印的范围了，然后窗口他就会跳出我们这个界面，然后我们根据图框去选择我们一个打印范围就可以了，然后把这个打印的偏移这边的话，把这个居中打印一定要勾结上 不满图纸，然后打印比例的话就不满图纸，就是说我把我整个图纸都会做一个都涵盖进去了，把我所框选的部分都涵盖进去了。 然后如果你的图只是用布局的话，你需要一比一打印的话，其实可以在这把这个勾选掉， 取消勾选，然后来这选择一比一的一个输入，这个都是可以的。 然后我们要调一下这个打印样式， 要选择一个自己的打印样式，选择一个自己打印样式应用给所有的布局，然后稳图形的一个方向，选择横向打印的选项的话，基本上不需要干什么 不需要选啊，有的朋友可能不知道这一列是怎么出来的啊，其实在这这你看到吗？有个三角有一个箭头一样的， 这点一下，这个他就会出现我们右边这一列横向和纵向。横向的话就是我们图纸就是四二零那个是在横向，然后二九七是在那个竖向，然后看你的图纸的一个方向了。 呃，然后到时候我们应用的布局就可以了，打印的时候一定要去做一个预览，然后再去 最好是做一遍预览，如果说你特别熟练的话，那就不用做预览了。好了，这就是我们今天的一个 打印的一个初步讲解，我们下次讲解一下这个打印的样式表。 ok。
