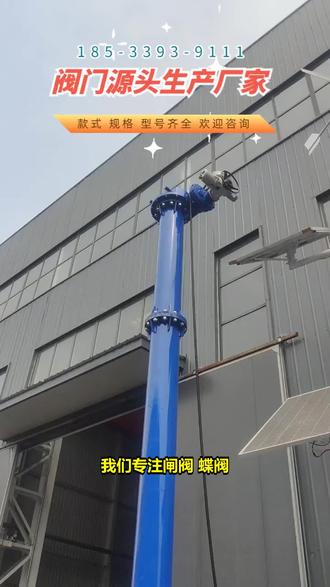

找阀门，选对厂家更省心。我们专注闸阀、叠阀、电动、气动阀门等全系列产品，匠心打造，品质密封严、承压强、运行稳定，不易故障，适配化工、市政、水利、工业管道等多场景，可满足不同界制输送需求。 产品符合国标标准，支持定制化生产源头职工，省去中间环节，性价比高且售后有保障。各类阀门采购需求欢迎！

阀门安装需要避开弯管吗？答案是肯定的。上期我们聊到工业管道中弯管的作用，这期让我们聊一下阀门安装与弯管的关系。戒指通过弯管时会产生离心力，导致流速分布不均，形成涡流区。 如果与阀门直接连接，物流携带杂质冲击阀座密封面，加速磨损。特别是对于调节阀，弯管处的流量、压力等参数测量值与实际值偏差增大，导致调节精度下降，另外造成压力损失加重。 所以通常阀门入口端和出口端需要预留足够长的直线管道。安装调节阀时呢，建议上游弯管距离为二十到五十倍管径，下游弯管距离大于五倍管径。总结，控制阀作为公控系统的一部分， 在安装时要依照相关标准，阀门上下游与弯管保持对应距离，提升系统的安全性和稳定性。关注贝尔控制法选型。

标题，气动碟阀的精准安装与维护指南气动碟阀是工业自动化控制系统中的关键组建，它以其快速开闭能力和良好的流体控制性能在众多行业中得到了广泛应用。 从石油化工到水处理再到食品加工，气动碟阀都是不可或缺的设备。本文将详细介绍气动碟阀的正确安装步骤、注意事项以及日常维护知识， 确保设备能够稳定运行并延长使用寿命。安装前的准备工作在正式开始安装气动迭伐之前， 需要对现场环境进行全面评估，这包括了解机制的性质，如温度、压力、腐蚀性等。确定安装位置是否便于操作和维护，以及检查所有相关配件是否齐全且符合规格要求。此外， 还需准备好必要的工具和安全装备，比如扳手、螺丝刀、扭举扳手等，并确保工作人员熟悉安全规章、安装过程。详解定位与标记根据设计图纸或技术文件指示，在管道上标出阀门的准确位置。 使用专业测量工具进行精确定位。切割管道，按照预先做好的标记，使用合适的切割机具，例如角磨机来切断管道。注意切口应保持平整、无毛刺。清理端口，清除管道两岸及法兰面上的杂物和氧化物，保证密封面干净整洁。 装配法兰连接件，将橡胶垫圈或其他形式的密封材料放置于法兰之间，然后依次放入螺栓孔内，固定好螺母。对于不同材质或结构形式的法兰， 请严格按照制造商提供的指导手册执行安装碟阀泵体，小心地抬起碟阀，并将其放置于预定位置上，调整好方向后逐渐拧紧螺栓，直至达到规定扭矩值。在此过程中，需避免用力过猛导致部件损坏。连接执行机构如果是分体式设计的产品， 则需要把气缸或者电动装置通过支架固定在适当高度处，并用专用接头将其与阀杆相连，确保各部位连接牢固可靠。 调试与检测完成上述步骤之后，可以进行初步的功能测试。打开气源，观察阀门是否能正常开启关闭，检查是否存在泄露现象， 必要时调整线路开关，以确保形成范围正确无误。维护建议定期检查气动迭阀的工作状态，特别是对于频繁使用的场合，更应注意及时更换磨损严重的零件。清洁时不要直接用水冲洗电器部分，以免造成短路故障。 当发现任何异常声音或震动时，应立即停机检修，查询原因并采取措施解决后再重新启动系统。如果长时间不使用，则应该释放内部压力，并将阀门至于半开状态保存， 防止因长期受力而产生变形。总之，正确的安装方法加上合理的维护保养策略，是保证气动蝶阀长期高效运作的基础。希望以上内容能帮助大家更好的理解和掌握相关知识技能。

电动对夹碟阀安装与调试步骤，先将对夹碟阀与执行器连接，再用螺栓固定，调试时打开执行器护盖，内部有接线图，五号接正极， 十一号接开启端口， 十二号接关闭端口，将十一号与五号转接至负极， 接下来插入电源， 阀门开始打开， 直至完全开启。再将十二号与五号转接至负极， 阀门开始关闭直至完全闭合。

气动碟阀的结构与功能解析一、简介与定义气动碟阀是一种通过气源驱动的旋转式流体控制装置，广泛应用于化工、石油、天然气等行业。其核心工作原理是通过执行机构带动碟板快速起臂， 实现对管路内节制的有效截断或流量调节。由于结构紧凑、操作力矩小、响应速度快等优点， 在工业自动化领域占据了重要地位。二、主要部件构成气动叠法主要由以下几个部分组成，阀体叠板也称为阀瓣、阀杆、密封圈以及执行机构。 其中阀体提供了整个阀门的基础框架，叠板则是直接接触并控制介质流动的关键部件。阀杆连接着叠板和执行机构， 负责传递动力，密封圈则确保了阀门关闭状态下良好的密封性能，防止泄露。而执行机构则是整个系统的大脑，接收外部信号后驱动整个系统运作。三、 材料选择及特点为了适应不同的工作环境条件，气动叠阀各部分采用的材料也有所差异。例如对于高温、高压场合， 通常会选用不锈钢材质以增强耐腐蚀性和机械强度。而在需要轻便灵活应用的地方，则可能更倾向于使用轻质合金或者塑料材料来减轻重量，同时保持足够的强度。此外， 针对不同介质性质，还可以定制特殊涂层或衬里材料，以提高耐磨损性及化学惰性。 四、应用领域广泛得益于其独特的设计优势，气动叠乏在众多领域都能找到应用场景，比如在水处理系统中用于控制清水或是含有一定颗粒物杂质的液体流动 石油化工行业里，它能够很好地处理各种油品及相关化学品，甚至于食品饮料加工过程中经过适当改造后的卫生级版本，也能保证产品质量的同时提高效率。除此之外，随着技术进步， 一些新型材料和技术的应用进一步拓展了它的使用范围。五、维护与保养建议 虽然气动叠法具有许多优点，但正确合理的维护保养同样不可忽视。定期检查所有连接处是否存在松动情况，并及时更换老化损坏的密封件是非常必要的步骤之一。另外，根据实际工况，调整好气缸压力值也很重要， 这不仅能延长设备使用寿命，还能确保最佳工作状态。最后，对于长时间闲置不用的设备，建议进行全面清洗后再妥善存放，以防生锈等问题发生。通过对气动碟阀结构和功能的了解， 我们不难发现这是一种十分实用且高效的流体控制解决方案，无论是从设计理念还是实际应用效果来看，它都展现出了极高的性价比与可能性。希望上述内容能让大家对该类产品有一个更加全面、深入的认识。

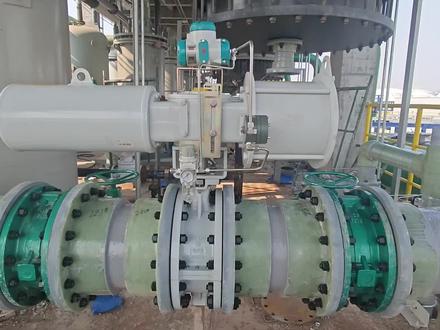

大家好，我是房门工程师老吴，大家看一下我们今天给大家介绍的是我们气动衬服的调节叠法，这个叠法是 d n 三百五的，我们配备的 气动执行机构是博叉式的气动执行机构，嗯，整个产品外观还是非常漂亮。 然后我们目前下面这个配的是有定位器，还有一个加速器，还有个过滤减压法，这也是呃调节型叠法的一个 标标配吧，因为口径大的需要带一个加速器，因为你没有加速器的话，他的控制的呃精度调节的灵敏度没那么高。 但现现在大家看一下就是我们这个呃定位器，定位器配的是国国内知名品牌的川仪，然后接下来就看一下我们这个呃加加速器，边上这个是黑色的，这个是加速器， 然后下面这个是呃过滤减压法， 把这些配件配好了，然后根据我们这个中控系统上面的呃要求，就是设定的这个 c v 值啊，流量的要求啊，呃根据我们这个反馈，中控系统上给个信号 就是我就可以能够保证我这个阀门的开度，给的信号都是二四到二十毫安的一个电信号。 大家如果有需要类似项目或者是这个类似的工矿的要求或选型都可以跟我联系。我们这个秤七种秤砣叠法主要应用的就是腐蚀性环工矿的环境，谢谢大家。

碟阀作为一种常见的管道控制设备，因其结构简单、体积小、重量轻以及操作灵活等特点而被广泛应用于各种工业领域。 在安装与维护过程中，正确的接线方法对于确保碟阀的正常工作直观重要。本文将详细介绍碟阀的标准、接线步骤和注意事项，只在为技术人员提供指导性的参考。一、了解接线原理在进行实际接线之前， 首先需要对碟阀的电气控制系统有一个基本的了解。碟阀通常配备一个电动执行器来驱动阀门的开启和关闭。这些执行器可以是电动或气动类型，并且大多数现代执行器都带有内置的位置反馈机制， 了解这些组建的功能是进行正确接线的基础。二、准备工作在开始接线之前，请确保所有电源都已断开，以避免触电危险。准备好所需的工具，如螺丝、刀包、线钳、绝缘胶带等，并检查电线是否完好无损。此外， 仔细阅读执行器的接线图和技术手册，确保你完全理解其电路设计各接线要求。三、识别执行器接口 打开执行器的接线盒盖，你会看到多个接线柱。通常情况下，执行器会标明各个接线柱的功能， 例如电源地线、开线位和关线位等。如果标签不明显或缺失，可以参考制造商提供的技术文档来确定每个接线柱的具体用途。四、连接电源线根据执行器的额定电压和电流，选择合适的电缆尺寸，将电缆的一端连接到电源， 另一端连接到执行器的相应电源。接线柱上注意区分正负极，并确保连接牢固且接触良好。使用绝缘胶带包裹裸露的导线部分，以防止短路无接入。控制信号线 对于自动化控制系统来说，还需要将控制信号线连接到执行器上，这可能包括开关亮信号或模拟亮信号，具体取决于系统的设计。 按照接线图指示，将控制信号线连接到执行器的信号或控制接线柱上。再次强调，正确的即兴和接线顺序是非常重要的。六、接地处理为了安全起见，必须确保执行器有良好的接地。找到执行器上的接地标志或专门的接地端子， 然后将一根导线连接到这个点，另一端连接到系统的接地点。良好的接地可以帮助减少干扰并提高系统的稳定性。 七、测试与调试完成所有物理连接后，不要急于通电。仔细检查每一处接线是否正确无误。确认没有遗漏或错误的地方之后，可以逐步恢复电源并进行初步的功能测试。 观察执行器的反应是否符合预期，并根据需要调整参数设置。八、记录与规章在整个接线过程结束后，建议详细记录下所有的配置信息和所做的更改。这不仅有助于未来的故障排查工作，也是保持设备长期稳定运行的关键一步。同时 确保所有文档都已更新并存放在容易访问的地方。通过遵循上述步骤，你可以有效地完成叠乏的接线任务。记住， 在任何时候安全都是第一位的。如果不确定如何操作，最好咨询专业人士的意见。希望这篇文章能够帮助你顺利的安装和维护迭防系统。

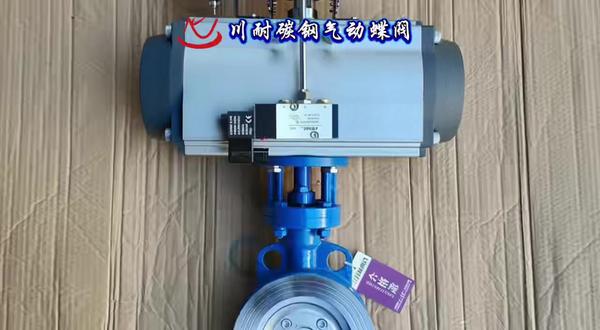

穿戴碳钢气动碟阀阀体采用坚固碳钢材质，经济耐用，由气动执行器驱动，实现快速可靠的开关或比例调节，适用于水、汽、油等多种工业界制的管道流量控制，是通用工业领域的常见选择。
